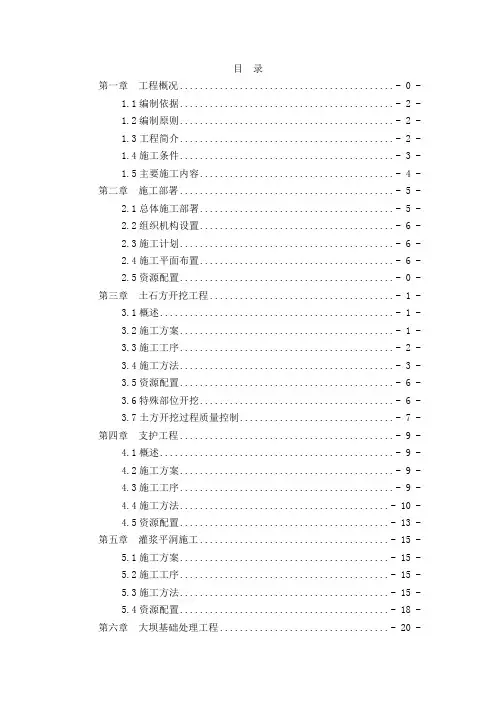

目录第一章工程概况- 0 -
1.1编制依据- 2 -
1.2编制原则- 2 -
1.3工程简介- 2 -
1.4施工条件- 3 -
1.5主要施工内容- 4 -
第二章施工部署- 5 -
2.1总体施工部署- 5 -
2.2组织机构设置- 6 -
2.3施工计划- 6 -
2.4施工平面布置- 6 -
2.5资源配置- 0 -
第三章土石方开挖工程- 1 -
3.1概述- 1 -
3.2施工方案- 1 -
3.3施工工序- 2 -
3.4施工方法- 3 -
3.5资源配置- 6 -
3.6特殊部位开挖- 6 -
3.7土方开挖过程质量控制- 7 - 第四章支护工程- 9 -
4.1概述- 9 -
4.2施工方案- 9 -
4.3施工工序- 9 -
4.4施工方法- 10 -
4.5资源配置- 13 -
第五章灌浆平洞施工- 15 -
5.1施工方案- 15 -
5.2施工工序- 15 -
5.3施工方法- 15 -
5.4资源配置- 18 -
第六章大坝基础处理工程- 19 -
6.1简述- 19 -
6.2施工方案- 19 -
6.3灌浆材料- 21 -
6.4施工方法- 21 -
6.5.质量检查- 24 -
6.6.施工用水用电及施工排水- 25 -
6.7.施工人员与机械设备的配备- 25 - 第七章施工质量控制- 26 -
7.1质量管理机构- 26 -
7.2基础开挖质量控制- 29 -
第八章施工安全技术措施- 30 -
8.1安全防护措施- 30 -
8.2主要安全技术措施- 31 -
第九章安全文明施工- 32 -
9.1安全管理机构- 32 -
9.2安全管理措施- 33 -
9.3安全用电管理- 34 -
9.4消防管理- 35 -
9.5安全保卫- 35 -
9.6环境管理- 36 -
9.7施工配合协调- 36 -
第十章季节施工措施- 36 -
10.1雨季施工措施- 36 -
10.2冬季施工措施- 37 -
第十一章应急预案- 40 -
11.1预案编制目的- 40 -
11.2预案启动前提- 41 -
11.3安全应急措施- 41 -
11.4边坡边坡事故处理- 41 -
11.5安全事故应急措施- 41 -
第一章工程概况
1.1编制依据
1.XXXX水利水电枢纽工程施工图纸;
2.《水工建筑物岩石基础开挖工程施工技术规X》DL/T5389-2007;
3.《爆破安全规程》GB6722-2003;
4.《建筑地与基础工程施工质量验收规X》GB5002-2002;
5.《水利水电工程施工手册》;
6.《建筑工程质量检验评定统一标准》GB50300-2013;
7.《钢筋混凝土用热轧钢筋》GB1499-2008;
8.《锚杆喷射砼支护技术规X》GB50086-2001;
9.《水工建筑物水泥灌浆施工技术规X》DL/T5148-2012;
10.《水工建筑物地下开挖工程施工技术规X》(SL378-2007);
11.《水工建筑物岩石基础开挖工程施工技术规X》(DL/T5389-2007);
12.《水工混凝土施工规X》(DL/T5144-2001);
13.《水工混凝土试验规程》SL352-2006;
14.《水工混凝土外加剂技术规程》DL/T5100-2014;
15.《混凝土拌合用水标准》JGJ 63-2006;
16.《水利水电工程钻孔压水试验规程》SL31-2003;
17.《水工建筑物水泥灌浆施工技术规X》DL/T5148-2012;
18.《水利水电工程岩石试验规程》DL/T5368-2007;
1.2编制原则
1.严格执行施工过程中涉及的相关规X、规程和设计标准;
2.确保实现计划要求的工期、质量、安全、环境保护、文明施工等各方面的目标;
3.结合工程情况,应用新技术成果,使施工组织设计具有技术先进、方案可靠、经济合理的特点;
4.施工方案编制尽可能做到总体施工部署和分项工程施工相结合,重点项目和一般项目相结合,使施工组织设计具有重点突出、内容全面、思路清晰的特点。
1.3工程简介
XXX水利水电枢纽工程项目主要工程内容为:坝高63m,水库总库容984万
m3,水库枢纽工程由碾压混凝土重力坝、放水排沙底孔、引水建筑物等组成,新建坝后电站主副厂房、35KV升压站、尾水渠及进场公路、制作与安装金属结构及机电设备、安装3台800KW水轮发电机组等组成。
1.4施工条件
1.4.1水文气象
1)XX县位于XX省XXX地区南部,地处汉江上游谷地、汉江南岸;地理坐标:北纬32°24'至33°7',东经106°30'至107°22'。县境东邻城固、西乡县,南接XX省通江、南江、旺苍县,西连宁强、勉县,北界汉江与XX市隔水相望。县城汉山镇与各地距离:距城固县城48公里;北距XX市政府12公里,东北距省会XX472公里。
2)地貌地质
辖区大部分在米仓山北坡,小部分在南坡。总趋势南高北低,呈阶梯状。最低处是汉江南岸的大中滩,海拔484米;最高点为川陕界山铁船山,海拔2468米;相对高差1984米。因受构造、气候、水文条件等内外力的制约和影响,县境内地貌轮廓多种多样。由北向南可依次划分为河谷阶地平原区、米仓山北麓丘陵低山区、米仓山XX区三种地貌区。XX、丘陵区占南X县总面积的88.2%,平原区占11.8%。
地质条件:
现场地质勘查坝址处山石为:流纹质碎屑熔岩,具有“硬、脆、碎”的特点,利用基础开挖和导流洞开挖弃渣采取人工加工作为碾压砼粗骨料的料源,不足部分由业主指定碎石料场开采加工。
3)气候
XX县属北亚热带湿润气候区。由于地理因素、季风环流等影响,气候具有以下特征:
地处海陆气候分界处,包括两个气候带:北亚热带和暖温带,尤以北亚热带气候特征最为明显。
具有显著的季风气候特征。冬季受蒙古高压控制,经常有干冷气流进入,天气多阴沉,干旱少雨,东北风较多,但风力较弱;时有寒潮侵袭,但气温又不至过低。春季是北方干冷气流与南方湿热气流交替的时令,乍寒乍暖,天气多变,有时“清明时节雨纷纷”,有时则吹黄沙风。夏季东南季风活动频繁,湿热气流
进入,雨热同季,多雷雨,伴有狂风;时有干旱发生。秋季北方冷气团与南方暖气团相遇,境内往往阴雨连绵,有时整月地皮不干;但有时也出现干旱(俗称“秋老虎”)天气。这一特征,是导致秋季日照时数偏少的因素之一。
受地形影响,气温、降水垂直差异显著:米仓山北坡气温由北向南递减;降水则由北向南递增。
灾害性天气如暴雨、低温、连阴雨、干旱等频繁。
1.4.2施工对外交通
本工程对外交通条件不良,坝址至两河乡仅有一条新建6.0Km乡级公路,上坝路长约0.95Km已建成,道路进行修整以满足大型车辆进出。
1.5主要施工内容
1)大坝工程:土石方明挖、地基处理、石方洞挖、支护、坝体碾压砼浇筑、常态砼浇筑,坝基固结灌浆和帷幕灌浆等。
2)引水工程:石方明挖、石方洞挖等;
3)房屋建筑工程:管理站办公管理用房、管理局办公用房及室外工程;
4)其他工程:10KV动力线路架设、照明及通讯线路工程、厂坝区及生活供水、供热等公共设施、原型观测设备和仪器的采购、制作安装、施工期观测和观测资料整理等。
5)导流工程及施工临时设施等。
第二章施工部署
2.1总体施工部署
2.1 施工用电及排水布置
2.1.1供电
施工现场有1台400KVA变压器供土石方开挖支护用电,后期改线供碎石加工厂用电,后期接入630KVA变压器供坝基开挖施工用电和拌合楼用电,高压线路从接线端接入,引低压线路至各用电部位。
(3)排水布置
首先在开挖区域周边做作好截排水沟,防止外来水进入开挖作业面;施工作业时,在各层开挖前提前开挖好集水井,保证工作面雨水或渗透水能自流进入集水井,工作面部分集水采用潜水泵抽排至集水井,然后集中抽排出开挖区,保证开挖作业在旱地施工。
基坑排水:抽水泵房设水泵1台55KW抽水机、1台30KW抽水机。
2.2施工道路布置
依据现场地形,为满足开挖顺利出渣,左岸现有上坝路一条,在右岸修筑一条施工道路至坝肩开挖部位,基坑开挖从下游围堰堰顶修筑道路至基坑开挖部位。
2.3 渣场规划及管理
2.3.1 碴场规划
本工程弃渣场位于左岸下游约1000m处的山沟内,弃渣场面积约为2万平米,本工程弃渣总方量约为20万方,仅此一弃碴场可能不满足弃渣需要,其余渣料将弃于业主指定地方。
2.3.2 碴场的管理
(1)派专人负责弃渣场的管理。我项目部将专门派人负责指挥运渣车辆按要求弃渣,指挥渣场的平整和渣场的道路修筑,指挥维护人员做好坡面防护和排水,做好渣场的环保工作。
(2)专门配备1~2台D85推土机负责弃渣场道路修筑和场地平整,以及弃渣场外侧边坡的平整。
(3)严格按招标文件要求的堆碴X围、堆碴方式或按监理工程师的指令实施,并设置必要的挡土墙及排水设施。
(4)采用自下而上分层填筑的方式弃碴,分层厚度3~5m。每层填筑前先
修筑至坡面的道路,然后从坡面开始向冲沟内卸碴,并及时用推土机平整,形成
倾向冲沟内的反坡,防止雨水冲刷坡面,确保自由边坡的稳定和避免料场分离。
(5)弃碴时,坡面防护及排水沟等随其后跟进施工,以防止汛期弃碴冲蚀
河床或淤积河道。
2.2组织机构设置
2.3施工计划
本工程计划开工时间2014年12月15日,2017年1月15日完工,总工期763天,实际开工日期以监理发布的开工令为准。
土石方开挖与支护施工进度计划开工日期2014年12月15日,计划开挖到基底日期2015年11月30日。
土方开挖与支护施工进度见附件1。
2.4施工平面布置
