轻型井点降水法工程量的计算及如何套定额
轻型井点降水法施工的计算步骤是什么?降水法施工的适用条件与范围是什么?

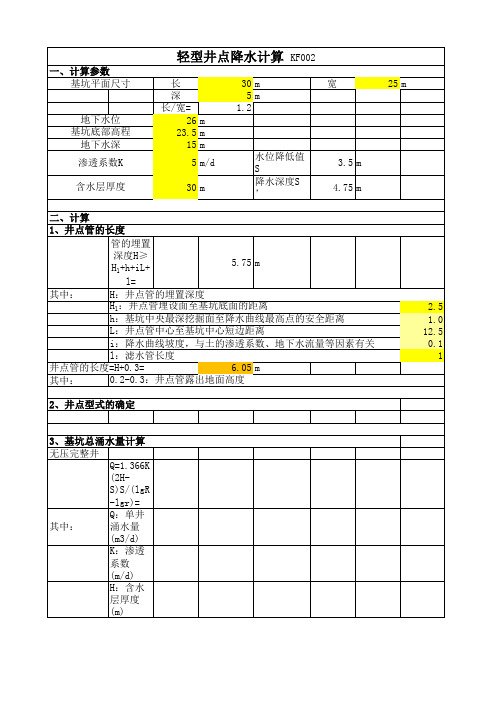

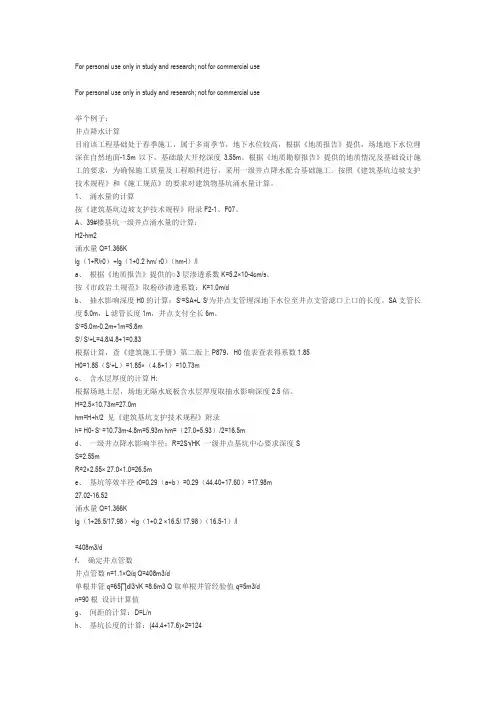

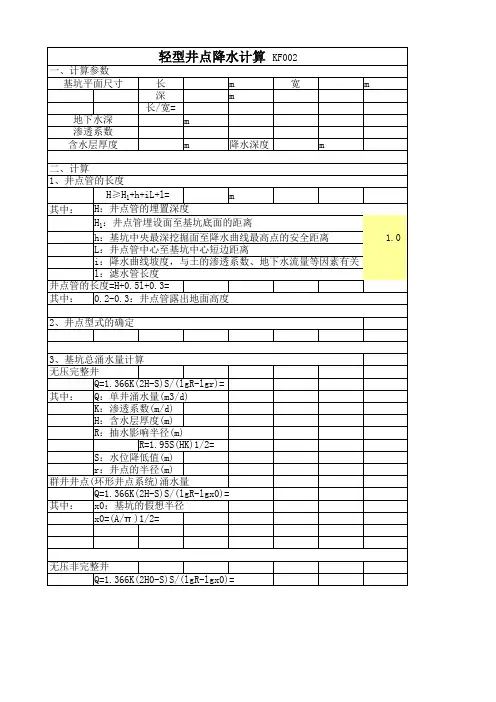

一、轻型井点降水法施工的计算步骤为：确定井点系统的布置方式(平面布置和高程布置);计算涌水量;计算井点数量和井距;校核水位降低数值;选择水泵规格等。二、井点降水是高地下水位地区基础工程施工的重要措施之一。它能克服流砂、稳定基坑边坡、降低承压水位防止坑底隆起和加速土的固结，使位于天然地下水位以下的基础工程能在较干燥的施工环境中进行施工。基本上在任何场地都可以抽水，除一些保水性很好的土壤。降水方法和设备可根据土层的渗透系数、要求降水的深度和工程特点，经过技术经济和节能比较后确定。
井点降水施工的条件是什麽，井点降水结算需结算哪些内容，这些内容怎样计算工程量，排水泵计算台班吗
井点降水施工的条件是什麽，井点降水结算需结算哪些内容，这些内容怎样计算工程量，排水泵计算台班吗
、地下水位高于基底标高
、井点安拆。运输，使用天数
、使用天数内不计算，非使用天数内可计停班
一、井点降水施工的条件是什麽?
回答：：当需开挖的基坑设计基坑底标高位于地下位以下时。
：定额要求“井点降水中的轻型井点、喷射井点、大口径井点的采用由施工组织设计确定。一般情况下，降水深度以内采用轻型井点，以上以内采用相应的喷射井点，特殊情况下可选用大口径井点。井点使用时间按施工组织设计确定。喷射井点子目包括两根观察孔制作，喷射井管包括了内管和外管。井点材料使用摊销量中已包括井点拆除时的材料损耗量”。
二、井点降水结算需结算哪些内容?
回答：主要内容有井点安装、拆除、使用等项目。另外可能每个地区的定额子目设置不同，主要还是按当地定额设置的子目。使用公路工程预算定额（）套用定额，定额中的费用已经包括(挖排水沟及管槽，井管装配及地面试管，铺总管，装水泵，水箱，冲孔沉管理，灌砂封口，连接试帛，拔井管，拆管，清洗，整理，堆放),
三、这些内容怎样计算工程量，排水泵计算台班吗?

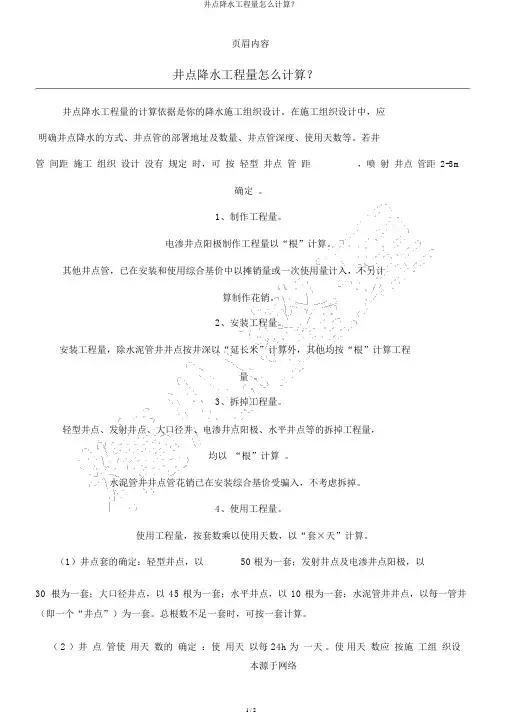

回答：轻型井点根为一套。井点工程量按"套天"为单位计算，累计根数不足一套者按一套计算，一天按小时计算。井管的安装、拆除工程量按根计算。
