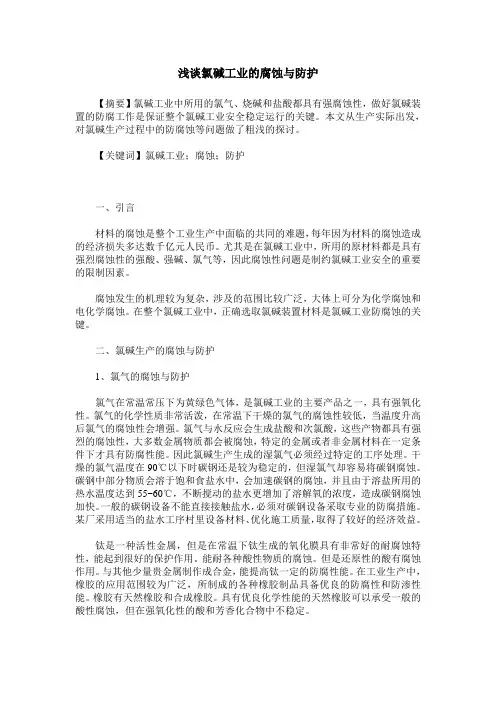

浅谈氯碱工业的腐蚀与防护
【摘要】氯碱工业中所用的氯气、烧碱和盐酸都具有强腐蚀性，做好氯碱装置的防腐工作是保证整个氯碱工业安全稳定运行的关键。本文从生产实际出发，对氯碱生产过程中的防腐蚀等问题做了粗浅的探讨。
【关键词】氯碱工业；腐蚀；防护
一、引言
材料的腐蚀是整个工业生产中面临的共同的难题，每年因为材料的腐蚀造成的经济损失多达数千亿元人民币。尤其是在氯碱工业中，所用的原材料都是具有强烈腐蚀性的强酸、强碱、氯气等，因此腐蚀性问题是制约氯碱工业安全的重要的限制因素。
腐蚀发生的机理较为复杂，涉及的范围比较广泛，大体上可分为化学腐蚀和电化学腐蚀。在整个氯碱工业中，正确选取氯碱装置材料是氯碱工业防腐蚀的关键。
二、氯碱生产的腐蚀与防护
1、氯气的腐蚀与防护
氯气在常温常压下为黄绿色气体，是氯碱工业的主要产品之一，具有强氧化性。氯气的化学性质非常活泼，在常温下干燥的氯气的腐蚀性较低，当温度升高后氯气的腐蚀性会增强。氯气与水反应会生成盐酸和次氯酸，这些产物都具有强烈的腐蚀性，大多数金属物质都会被腐蚀，特定的金属或者非金属材料在一定条件下才具有防腐性能。因此氯碱生产生成的湿氯气必须经过特定的工序处理。干燥的氯气温度在90℃以下时碳钢还是较为稳定的，但湿氯气却容易将碳钢腐蚀。碳钢中部分物质会溶于饱和食盐水中，会加速碳钢的腐蚀，并且由于溶盐所用的热水温度达到55~60℃，不断搅动的盐水更增加了溶解氧的浓度，造成碳钢腐蚀加快。一般的碳钢设备不能直接接触盐水，必须对碳钢设备采取专业的防腐措施。某厂采用适当的盐水工序村里设备材料、优化施工质量，取得了较好的经济效益。
钛是一种活性金属，但是在常温下钛生成的氧化膜具有非常好的耐腐蚀特性，能起到很好的保护作用。能耐各种酸性物质的腐蚀。但是还原性的酸有腐蚀作用。与其他少量贵金属制作成合金，能提高钛一定的防腐性能。在工业生产中，橡胶的应用范围较为广泛，所制成的各种橡胶制品具备优良的防腐性和防渗性能。橡胶有天然橡胶和合成橡胶。具有优良化学性能的天然橡胶可以承受一般的酸性腐蚀，但在强氧化性的酸和芳香化合物中不稳定。
