高清晰度数字摄录一体机 HVR-Z1C© 2005 Sony Corporation2-514-607-64(1)高清晰度数字摄录一体机HVR-Z1C使用说明书操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。

请首先阅读本手册警告为防止燃烧或电击危险，切勿将本摄像机暴露在雨中或受潮。

为避免触电，切勿打开机壳。

只能由专业人员进行维修。

b须知如果静电或电磁场导致数据传送失败,请重新启动应用软件或拔下i.LINK电缆后再将其插入。

对于欧洲的用户注意指定频率的电磁场可能会影响本机的图像和声音。

本产品经测试符合EMC规格中的有关使用短于3米的连接用电缆的限制。

2关于使用注意事项摄像机能够以HDV、DVCAM和DV格式进行拍摄。

当以HDV/DV格式进行拍摄时，建议使用小型DV 卡带。

当以DVCAM格式进行拍摄时，建议使用小型DVCAM卡带。

摄像机与Cassette Memory功能不兼容。

HDV标准•数码高清晰（HD）视频信号被录制到DV格式的卡式录像带上，并进行播放。

•HDV信号以MPEG2格式压缩，MPEG2格式在BS（广播卫星）数码、陆地数码HDTV广播和Blu-ray 光碟录像机情况下采用。

z提示•摄像机在HDV标准内采用HDV1080i规格，利用1080有效扫描线路，并以约25 Mbps的图像比特率拍摄图像。

i.LINK接口作为能够将电视机和与HDV格式兼容的个人计算机进行数字连接的数字接口使用。

摄影•开始拍摄之前，请先进行拍摄功能测试，以确保所录下的图像和声音没有任何问题。

•即使因摄像机、储存媒体等故障而造成无法拍摄或播放，对于所拍摄的内容将不予赔偿。

•电视机彩色制式视国家/地区而异。

若要在电视机上观看所拍摄的内容，您需要有基于PAL制式的电视机。

•电视节目、电影、录像带和其它资料可能受到版权保护。

未经授权拍摄这类资料可能违反版权法。

LCD面板、取景器和镜头•LCD显示屏和取景器是采用超高精密技术制造，因此超过99.99%的像素能有效使用。

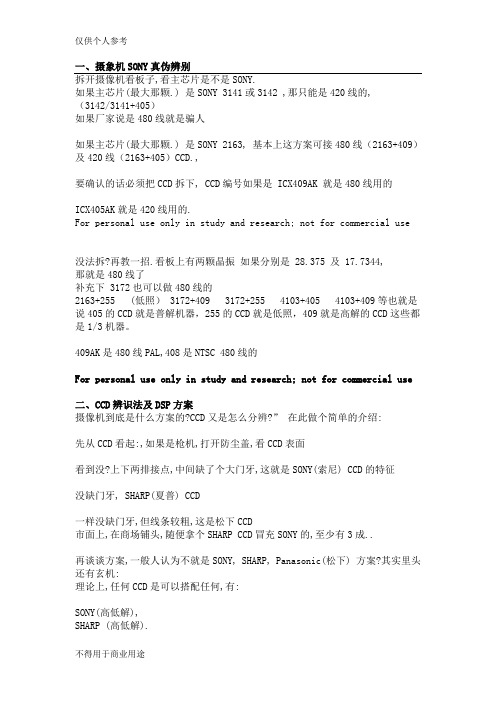

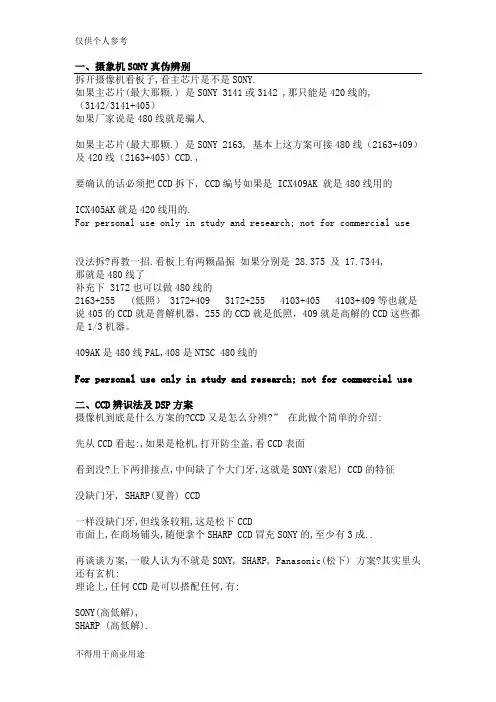

一、摄象机SONY真伪辨别拆开摄像机看板子,看主芯片是不是SONY.如果主芯片(最大那颗.) 是SONY 3141或3142 ,那只能是420线的,（3142/3141+405）如果厂家说是480线就是骗人如果主芯片(最大那颗.) 是SONY 2163, 基本上这方案可接480线（2163+409）及420线（2163+405）CCD.,要确认的话必须把CCD拆下, CCD编号如果是 ICX409AK 就是480线用的ICX405AK就是420线用的.For personal use only in study and research; not for commercial use没法拆?再教一招.看板上有两颗晶振如果分别是 28.375 及 17.7344,那就是480线了补充下 3172也可以做480线的2163+255 (低照） 3172+409 3172+255 4103+405 4103+409等也就是说405的CCD就是普解机器，255的CCD就是低照，409就是高解的CCD这些都是1/3机器。

409AK是480线PAL,408是NTSC 480线的For personal use only in study and research; not for commercial use二、CCD辨识法及DSP方案摄像机到底是什么方案的?CCD又是怎么分辨?” 在此做个简单的介绍:先从CCD看起:,如果是枪机,打开防尘盖,看CCD表面看到没?上下两排接点,中间缺了个大门牙,这就是SONY(索尼) CCD的特征没缺门牙, SHARP(夏普) CCD一样没缺门牙,但线条较粗,这是松下CCD市面上,在商场铺头,随便拿个SHARP CCD冒充SONY的,至少有3成..再谈谈方案,一般人认为不就是SONY, SHARP, Panasonic(松下) 方案?其实里头还有玄机:理论上,任何CCD是可以搭配任何,有:SONY(高低解),SHARP (高低解).Panasonic(高低解),韩国A1+(低解),三星(低解),还有在韩国封装,号称松下芯片的共以上6种品牌.而,就多了:SONY 有SS-1(2163), SS-11(3141/2),SS-11X(4103),SS-HQ1, SS-2,Sharp有D4 (38603),D5快出来了松下以D5为主还有日立(某台资大厂用的),韩国NEXTCHIP,台湾A-NOVA基本上不出这个范围而其中一般有在生产的组合,SONY低解CCD: 可配 SONY SS-11, SS-1(很少),SS-11X. NEXTCHIP, HITACHI, A-NOVASONY高解CCD: 可配 SONY SS-1,HQ1,SS-11X, NEXTCHIP, HITACHI, A-NOVA SHARP 高低解: 可配 SHARP D4, HITACHI,NEXTCHIP, A-NOVAPanasonic 高低解: 目前以配 Panasonic D5为主,A1+ 低解: 配SONY SS-11 （混充SONY卖）三星低解: 配SONY SS-11 (以前SONY CCD缺货时最常拿来混的)所以不是说是不是索尼CCD就能了事了, 各种搭配其实只是成本上的不同,而品质呢?完全靠功力,做的好的SHARP 机品质绝对比做的差的SONY机还好还便宜. For personal use only in study and research; not for commercial use其实这些是防不胜防的，只要你购买正规生产厂家的产品那是不会有问题的，再例如现在为了降低成本很多小公司的产品把运放电路省掉、把保护电路省掉、省元件以及采用廉价的次品物料，这些我们能随便看得出来吗？只有用了才知道。

索尼HVR-Z5C高清摄像机介绍及使用【摘要】本文介绍了索尼hvr-z5c的技术亮点及hvr-mrc1k内存记录器的性能特点，并结合实际重点阐述两者相连的技术设置与故障排除，对该机器的使用具有指导意义。

【关键词】hvr-z5c内存记录器hvr-mrc1k内存卡cf菜单近年来，索尼dvcam设备日渐老化，且该系列产品业已停工，中小电视台迫切需要一款dsr-pd190p的替代品，它既能够相容dvcam，又能够用作顺利完成高清节目的制作，进一步大力推进台内全面步入高清节目制作与摄制的步伐。

经过慎重考虑，我们挑选的就是这样一款产品――索尼hvr-z5c专业高清摄像机。

一.索尼hvr-z5c高清摄像机介绍hvr-z5c就是一款令人惊讶的拿著型hdv摄像一体机，这款摄像一体机使用了索尼崭新研发的独一无二的高性能“g镜头”，具备出色的分辨率、色彩和对比度，摄制的画面质量极高，可以与使用高昂高质量镜头的摄制效果相媲美。

使用了1/3英寸3clearvidcmos传感器作光美感器件，具有1080i高清格式，约122.7万像素的电子取景器，呈圆形像是效果相当出众，三档nd滤镜，有效率女团，驾驭更便利。

该机具备自动、手动、一键自动对焦方式，对焦又快又准，积极支持手动调节光圈、增益、白平衡调整，具有真正的25p电影模式，而数码立体声的录音设备使音质也更加准确，更存有日滞后的摄像设置、人像是摄像设置、以及黑白摄像设置，可操作性很高。

它经过精心设计，具备更弱的创作能力。

它可以立即与现有的标清设备展开协调采用，同时还可以逐步出售其它服务设施的高清非编系统，用作顺利完成高清节目的制作―操作方式人员可以稳步采用旧有的dvcam或dv格式并根据须要采用转换成hdv格式，或根据须要先使用hdv格式记录并之下转换成标明格式。

通过挑选单一制的cf记录储存单元hvrmrc1k，并且可以将高清以及标清、dv格式记录在cf卡上。

hvr-z5c最小光圈为f1.6-f3.4，快门速度为1/4-1/10000秒，高清格式的演唱最久可以已连续演唱约130分钟，dv格式最久可以已连续演唱135分钟。
