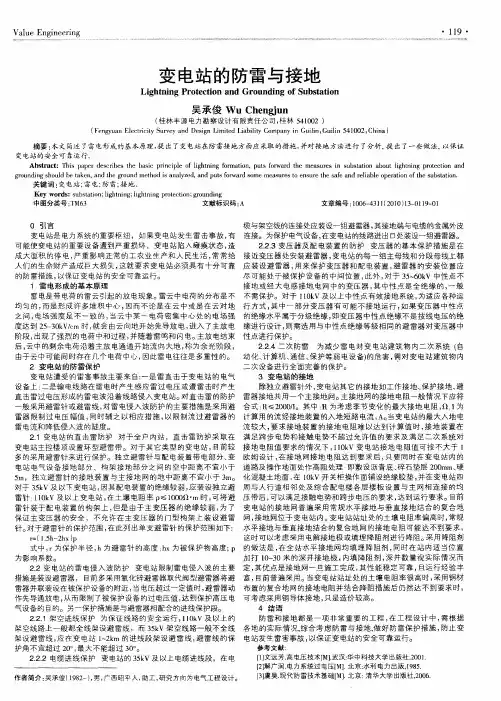

变电站的防雷接地

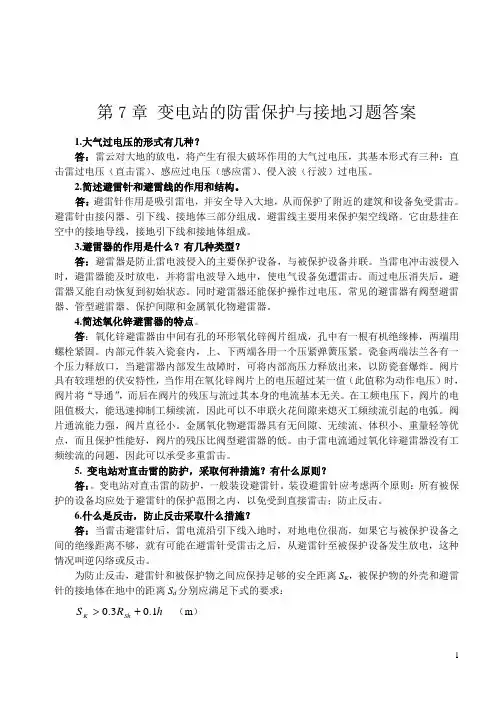

第7章 变电站的防雷保护与接地习题答案1.大气过电压的形式有几种？答：雷云对大地的放电，将产生有很大破坏作用的大气过电压，其基本形式有三种：直击雷过电压（直击雷）、感应过电压（感应雷）、侵入波（行波）过电压。

2.简述避雷针和避雷线的作用和结构。

答：避雷针作用是吸引雷电，并安全导入大地，从而保护了附近的建筑和设备免受雷击。

避雷针由接闪器、引下线、接地体三部分组成。

避雷线主要用来保护架空线路。

它由悬挂在空中的接地导线，接地引下线和接地体组成。

3.避雷器的作用是什么？有几种类型？答：避雷器是防止雷电波侵入的主要保护设备，与被保护设备并联。

当雷电冲击波侵入时，避雷器能及时放电，并将雷电波导入地中，使电气设备免遭雷击。

而过电压消失后，避雷器又能自动恢复到初始状态。

同时避雷器还能保护操作过电压。

常见的避雷器有阀型避雷器、管型避雷器、保护间隙和金属氧化物避雷器。

4.简述氧化锌避雷器的特点。

答：氧化锌避雷器由中间有孔的环形氧化锌阀片组成，孔中有一根有机绝缘棒，两端用螺栓紧固。

内部元件装入瓷套内，上、下两端各用一个压紧弹簧压紧。

瓷套两端法兰各有一个压力释放口，当避雷器内部发生故障时，可将内部高压力释放出来，以防瓷套爆炸。

阀片具有较理想的伏安特性，当作用在氧化锌阀片上的电压超过某一值（此值称为动作电压）时，阀片将“导通”，而后在阀片的残压与流过其本身的电流基本无关。

在工频电压下，阀片的电阻值极大，能迅速抑制工频续流，因此可以不串联火花间隙来熄灭工频续流引起的电弧。

阀片通流能力强，阀片直径小。

金属氧化物避雷器具有无间隙、无续流、体积小、重量轻等优点，而且保护性能好，阀片的残压比阀型避雷器的低。

由于雷电流通过氧化锌避雷器没有工频续流的问题，因此可以承受多重雷击。

5. 变电站对直击雷的防护，采取何种措施？有什么原则？答：。

变电站对直击雷的防护，一般装设避雷针。

装设避雷针应考虑两个原则：所有被保护的设备均应处于避雷针的保护范围之内，以免受到直接雷击；防止反击。

特殊施工技术方案（措施）报审表表号：DJB-A2-07工程名称：徐州天成氯碱35KV变电站增容升压工程编号：TCBD---------------致徐州金桥建设监理有限公司徐州天成项目监理部：现报上 110KV变电站防雷接地工程特殊施工技术方案（措施），请审查。

附件:110KV变电站防雷接地工程特殊施工技术方案（措施）承包单位（章）：项目经理：日期：项目监理部审查意见：项目监理部（章）：总监理工程师：专业监理工程师：日期：建设管理单位意见：建设管理单位（章）：项目经理：日期：本表一式三份，由承包单位填报，建设单位、项目监理部、承包单位各存一份。

•特殊施工技术施工方案工程名称：徐州天成氯碱35KV变电站增容升压工程编号：TCBD------作业项目名称：徐州天成氯碱35KV变电站增容升压工程防雷接地施工方案编制单位：南京华东电力设备安装有限公司编写：日期：审核：日期：批准：日期：编写日期：年月日版次：第一版•••••目录一、工程概况二、编制依据三、施工部署四、人员机具安排五、接地制作安装技术措施六、工程安全目标及保证措施七、工程质量目标及保证措施八、环境保护及文明施工措施防雷接地工程作业指导书一、工程概况本变电站防雷部分共设置1支25米高的独立避雷针和一支25米高的架构避雷针，联合构成全站电气设备及引线的直击雷保护。

接地部分工程量主要有接地扁钢 -60×8 3200米，垂直接地体 66根，断线卡紧固件50套，接地铜母线600米。

本作业指导书仅适用于35KV徐州天成氯碱变电站增容升压工程。

二、编制依据本作业指导书编制依据设计图纸及国家、电力行业现行规范规程等：1） 110KV变电站施工图纸；2）《国家电网公司工程建设质量管理规定》（国家电网基建[2006]699号）；3）《国家电网公司输变电优质工程评选办法》（国家电网基建[2006]253号）；4）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号）5）《电力建设工程施工技术管理导则》（国家电网工[2003]153号）6）《110KV-1000KV变电站土建工程施工质量验收及评定规程》（Q/GDW183-2008）7）《电力建设工程质量监督检查典型大纲》（火电、送变电部分）8）《变电站工程和输电线路工程监理工作表式（2007版）》（基建质量[2007]11号）9）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号）10）《国家电网公司输变电工程标准化施工手册》（基建安全[2007]36号）11）《电力建设房屋工程质量通病防治工作规定》（电建质监[2004]18号）12）《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）。

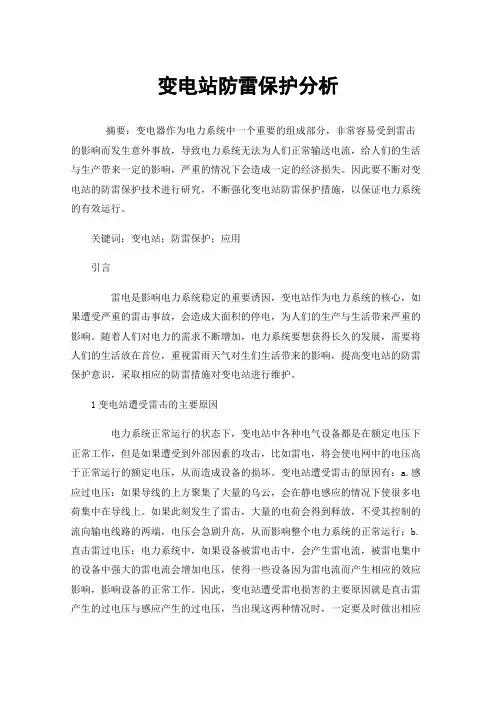

变电站防雷保护分析摘要：变电器作为电力系统中一个重要的组成部分，非常容易受到雷击的影响而发生意外事故，导致电力系统无法为人们正常输送电流，给人们的生活与生产带来一定的影响，严重的情况下会造成一定的经济损失。

因此要不断对变电站的防雷保护技术进行研究，不断强化变电站防雷保护措施，以保证电力系统的有效运行。

关键词：变电站；防雷保护；应用引言雷电是影响电力系统稳定的重要诱因，变电站作为电力系统的核心，如果遭受严重的雷击事故，会造成大面积的停电，为人们的生产与生活带来严重的影响。

随着人们对电力的需求不断增加，电力系统要想获得长久的发展，需要将人们的生活放在首位，重视雷雨天气对生们生活带来的影响，提高变电站的防雷保护意识，采取相应的防雷措施对变电站进行维护。

1变电站遭受雷击的主要原因电力系统正常运行的状态下，变电站中各种电气设备都是在额定电压下正常工作，但是如果遭受到外部因素的攻击，比如雷电，将会使电网中的电压高于正常运行的额定电压，从而造成设备的损坏。

变电站遭受雷击的原因有：a.感应过电压：如果导线的上方聚集了大量的乌云，会在静电感应的情况下使很多电荷集中在导线上。

如果此刻发生了雷击，大量的电荷会得到释放，不受其控制的流向输电线路的两端，电压会急剧升高，从而影响整个电力系统的正常运行；b.直击雷过电压：电力系统中，如果设备被雷电击中，会产生雷电流，被雷电集中的设备中强大的雷电流会增加电压，使得一些设备因为雷电流而产生相应的效应影响，影响设备的正常工作。

因此，变电站遭受雷电损害的主要原因就是直击雷产生的过电压与感应产生的过电压，当出现这两种情况时，一定要及时做出相应的补救措施，加强雷电防护保护措施。

如果不加强雷电保护措施，当变电站中的电气设备遭到损坏时，将会发生雷电事故，为人们的正常生活带来较大的影响。

2变电站防雷保护原则对变电站进行防雷保护设计时，要针对雷击的特点，从不同的方面对变电站进行防雷保护设计。

根据不同的防雷保护原则对变电站进行防雷保护，将外部、内部与接地进行相互协调，提高电力系统的防雷水平。

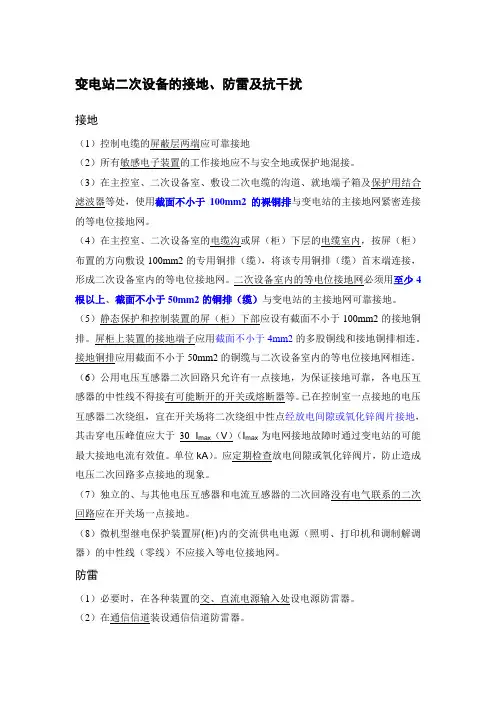

变电站二次设备的接地、防雷及抗干扰接地（1）控制电缆的屏蔽层两端应可靠接地（2）所有敏感电子装置的工作接地应不与安全地或保护地混接。

（3）在主控室、二次设备室、敷设二次电缆的沟道、就地端子箱及保护用结合滤波器等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接的等电位接地网。

（4）在主控室、二次设备室的电缆沟或屏（柜）下层的电缆室内，按屏（柜）布置的方向敷设100mm2的专用铜排（缆），将该专用铜排（缆）首末端连接，形成二次设备室内的等电位接地网。

二次设备室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与变电站的主接地网可靠接地。

（5）静态保护和控制装置的屏（柜）下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与二次设备室内的等电位接地网相连。

（6）公用电压互感器二次回路只允许有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。

已在控制室一点接地的电压互感器二次绕组，宜在开关场将二次绕组中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30×I max（V）（I max为电网接地故障时通过变电站的可能最大接地电流有效值。

单位kA）。

应定期检查放电间隙或氧化锌阀片，防止造成电压二次回路多点接地的现象。

（7）独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地。

（8）微机型继电保护装置屏(柜)内的交流供电电源（照明、打印机和调制解调器）的中性线（零线）不应接入等电位接地网。

防雷（1）必要时，在各种装置的交、直流电源输入处设电源防雷器。

（2）在通信信道装设通信信道防雷器。

抗干扰（1）微机型继电保护所有二次回路的电缆均使用屏蔽电缆。

（2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路，以及来自开关场电压互感器二次的4根引入线和电压互感器开口三角绕组的2根引入线均应使用各自独立的电缆。

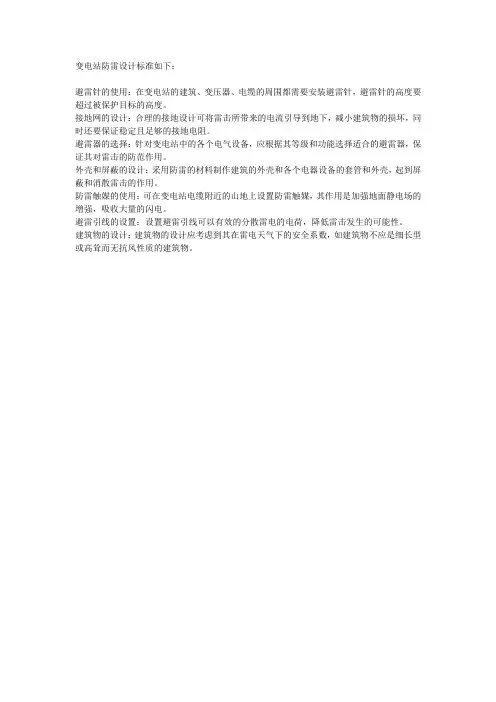

变电站防雷设计标准如下：
避雷针的使用：在变电站的建筑、变压器、电缆的周围都需要安装避雷针，避雷针的高度要超过被保护目标的高度。

接地网的设计：合理的接地设计可将雷击所带来的电流引导到地下，减小建筑物的损坏，同时还要保证稳定且足够的接地电阻。

避雷器的选择：针对变电站中的各个电气设备，应根据其等级和功能选择适合的避雷器，保证其对雷击的防范作用。

外壳和屏蔽的设计：采用防雷的材料制作建筑的外壳和各个电器设备的套管和外壳，起到屏蔽和消散雷击的作用。

防雷触媒的使用：可在变电站电缆附近的山地上设置防雷触媒，其作用是加强地面静电场的增强，吸收大量的闪电。

避雷引线的设置：设置避雷引线可以有效的分散雷电的电荷，降低雷击发生的可能性。

建筑物的设计：建筑物的设计应考虑到其在雷电天气下的安全系数，如建筑物不应是细长型或高耸而无抗风性质的建筑物。

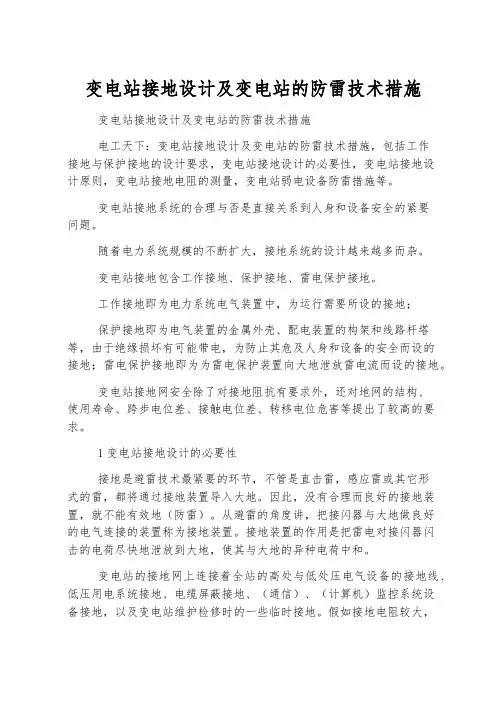

变电站接地设计及变电站的防雷技术措施变电站接地设计及变电站的防雷技术措施电工天下：变电站接地设计及变电站的防雷技术措施，包括工作接地与保护接地的设计要求，变电站接地设计的必要性，变电站接地设计原则，变电站接地电阻的测量，变电站弱电设备防雷措施等。

变电站接地系统的合理与否是直接关系到人身和设备安全的紧要问题。

随着电力系统规模的不断扩大，接地系统的设计越来越多而杂。

变电站接地包含工作接地、保护接地、雷电保护接地。

工作接地即为电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地即为为雷电保护装置向大地泄放雷电流而设的接地。

变电站接地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。

1变电站接地设计的必要性接地是避雷技术最紧要的环节，不管是直击雷，感应雷或其它形式的雷，都将通过接地装置导入大地。

因此，没有合理而良好的接地装置，就不能有效地（防雷）。

从避雷的角度讲，把接闪器与大地做良好的电气连接的装置称为接地装置。

接地装置的作用是把雷电对接闪器闪击的电荷尽快地泄放到大地，使其与大地的异种电荷中和。

变电站的接地网上连接着全站的高处与低处压电气设备的接地线、低压用电系统接地、电缆屏蔽接地、（通信）、（计算机）监控系统设备接地，以及变电站维护检修时的一些临时接地。

假如接地电阻较大，在发生电力系统接地故障或其他大电流入地时，可能造成地电位异常上升；假如接地网的网格设计不合理，则可能造成接地系统电位分布不均，局部电位超过规定的安全值，这会给出运行人员的安全带来威逼，还可能因反击对低压或二次设备以及电缆绝缘造成损坏，使高压窜入掌控保护系统、变电站监控和保护设备会发生误动、拒动，酿成事故，甚至是扩大事故，由此带来巨大的经济损失和社会影响。

浅谈变电站电气一次设备保护接地及防雷接地的实施方案及施工时注意事项摘要：变电站电气一次设备能否稳定工作，取决于在变电站建设施工工程中是否采取了保护接地与防雷接地等安全措施，本文对变电站电气一次设备保护接地及防雷接地的实施方案及施工时需要注意的措施进行了讲解。

关键词：电气一次设备；保护接地；防雷接地1 概述电气设备外露导电部分需要采取相应的绝缘措施，保证变电站的安全，这就需要对变电站一气设备进行保护接地。

变电站设备发生故障时，故障电流会通过大地形成通路，威胁人身安全，保护接地的主要功能就是提供一个安全通道，进而消除电气一次设备对地电压和接触电压的危险性。

雷电会对变电站电气一次设备造成损坏，且能通过各种耦合途径或通过接地网进入二次回路，对二次设备构成威胁。

因此，电力系统一次设备的防雷接地同样非常重要。

2 变电站电气一次设备保护接地2.1变电站一次设备采取保护接地的原因我国的供电系统电源中性点往往采用的是不接地运行方案，使得三相对地电容电流能够在平衡状态下正常工作，且三相对地电压均为相电压。

如果接地相对地电压为零，那么未接地两相对地电容电流的向量就与接地故障相相同。

保护接地是变电站电气一次设备不可缺少的安全措施，电气设备外露导电部分均需采取保护接地措施，降低危险事故发生的可能性。

当保护接地线上的对地电压升高时，接地故障电容电流从故障点经大地由线路流向电源。

变电站接地电阻有严格规定，当单相接地故障电流超过限定值时，保护接地线上的对地电压就有升高趋势，一旦超过安全电压，人身安全就难以得到保障。

2.2 变电站的保护接地方案设计在变电站规模不是很大的时候，单相接地保护的设计可以忽略掉，可以采用电压互感器与接地监视装置来进行单相接地报警，从而起到接地保护的作用。

在变电站规模较大的时候，除了可以设计电压互感器与接地监视装置进行单相接地报警外，在电源进线处安装零序电流互感器也是一种常见的办法，变电站综合自动化电源进线的保护装置一定要选择具有小电流接地选线功能的产品。

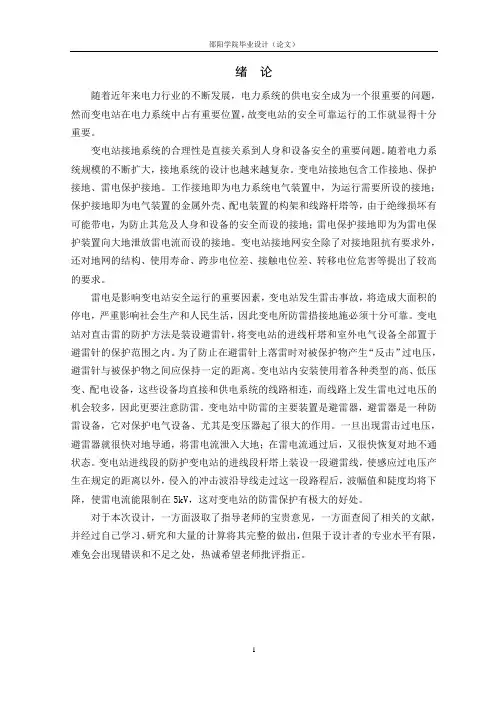

绪论随着近年来电力行业的不断发展，电力系统的供电安全成为一个很重要的问题，然而变电站在电力系统中占有重要位置，故变电站的安全可靠运行的工作就显得十分重要。

变电站接地系统的合理性是直接关系到人身和设备安全的重要问题。

随着电力系统规模的不断扩大，接地系统的设计也越来越复杂。

变电站接地包含工作接地、保护接地、雷电保护接地。

工作接地即为电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地即为为雷电保护装置向大地泄放雷电流而设的接地。

变电站接地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。

雷电是影响变电站安全运行的重要因素，变电站发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活，因此变电所防雷措接地施必须十分可靠。

变电站对直击雷的防护方法是装设避雷针，将变电站的进线杆塔和室外电气设备全部置于避雷针的保护范围之内。

为了防止在避雷针上落雷时对被保护物产生“反击”过电压，避雷针与被保护物之间应保持一定的距离。

变电站内安装使用着各种类型的高、低压变、配电设备，这些设备均直接和供电系统的线路相连，而线路上发生雷电过电压的机会较多，因此更要注意防雷。

变电站中防雷的主要装置是避雷器，避雷器是一种防雷设备，它对保护电气设备、尤其是变压器起了很大的作用。

一旦出现雷击过电压，避雷器就很快对地导通，将雷电流泄入大地；在雷电流通过后，又很快恢复对地不通状态。

变电站进线段的防护变电站的进线段杆塔上装设一段避雷线，使感应过电压产生在规定的距离以外，侵入的冲击波沿导线走过这一段路程后，波幅值和陡度均将下降，使雷电流能限制在5kV，这对变电站的防雷保护有极大的好处。

对于本次设计，一方面汲取了指导老师的宝贵意见，一方面查阅了相关的文献，并经过自己学习、研究和大量的计算将其完整的做出，但限于设计者的专业水平有限，难免会出现错误和不足之处，热诚希望老师批评指正。

浅谈变电站防雷接地设计摘要：对变电站接地设计和防雷保护进行探讨，提出了相应的对策。

关键词:变电站；接地网；设计；接地电阻；防雷措施随着近年来电力行业的不断发展，电力系统的供电安全成为一个很重要的问题，然而变电站在电力系统中占有重要位置，故变电站的安全可靠运行的工作显得十分重要。

而变电站接地系统的合理与否直接关系到人身和设备安全。

因此，变电站接地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。

1变电站接地网设计1.1土壤电阻率测试土壤电阻率是决定地网电阻及地网土壤表面电位分布、跨步电压和设备接触电压的重要参数，了解和掌握土壤电阻率的特性(土壤电阻率的分布情况)，对地网设计非常重要通常土壤电阻率的测量方法有两种：单极法和四极法。

单极法适用于土壤电阻率比较均匀的场地，在被测场地打一单极的垂直接地体(图1)，用接地电阻测量仪测量得到该单极接地体的接地电阻值r，然后通过公式r= 得到等效土壤电阻率。

在土壤电阻率不均匀的场地，可以采用4极法测量(图2)，两电极之间的距离a>h的20倍，单极接地体的长度h=0.6m，极间距离用a=4、6、8m进行测量图中，d→单极接地体的直径；h→测量电极的埋设深度；a→测量电极之间的距离；c1和c2→测量用的电流极；p1和p2→测量用的电压极；m→接地电阻测量仪。

图1单极法测试土壤电阻率单位：m图2四极法测试土壤电阻率原理单位：m1.2接地装置的入地短路电流计算根据行业规范，变电站电气装置的接地电阻应满足r≤2000/i，r为考虑到季节变化的最大接地电阻；i为流经接地装置的入地短路电流。

流经接地装置的入地短路电流，采用在接地网内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流按5~10年发展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。

防雷接地工程施工方案一、工程概况羊八井110kV升压站防雷接地装置，由水平接地主干线和接地极组成，水平接地主干线采用-40 ×5 铜排，垂直接地极采用φ30 L=2500 快装式柔性等离子接地极。

二、编制依据1、《站区防雷接地》施工图2、《图纸会检纪要》3、《电气装置安装工程电气设备交接试验标准》GB50150-20064、《电气装置安装工程接地装置施工及验收规范》GB50169-20065、《变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW1 183 —2012）6、《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建[2010]19 号）7、《国家电网公司输变电工程施工工艺示范手册》变电站篇8、《国家电网公司输变电工程标准工艺（三）》2012 年版9、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-200910、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法（国网（基建/3 ）-2015 ）三、工艺流程：接地装置安装接地电阻测试四、主要质量控制要点：1）施工准备：1、技术准备：熟悉施工图纸和设计对接地网施工技术要求，熟悉接地网施工规范。

2、材料准备：根据设计规格和型号，结合工程用量进行接地网用铜排、接地极等材料准备；对到达现场材料的规格、质量、外观等进行必要的检查，同时必须具有出厂质保资料等；焊接用的焊条、焊粉、助焊剂等辅助材料必须具有出厂合格证。

3、机械准备：电焊机、切割机、气焊、电夯、接地沟开挖用机械设备或工具等。

2）作业条件：1、学习、审查施工图纸编制焊接工艺规程，并进行技术交底。

2、准备好机械设备和工具，经维护、试用处于良好状态。

3、焊工必须持证上岗。

3）防雷接地的基本要求1、本所接地应符合《电气装置安装工程接地装置施工及验收规范》GB50169-2006的规定。

2 、所有水平接地体应按图中所示尺寸敷设，地下接地网一般埋深0.8m；接地极与附近建筑物的距离不小于1.5m，垂直接地极间距不小于5m。

变电所防雷接地电阻允许值及电位上升的影响本文介绍了变电所防雷接地电阻允许值的范围，以及变电所防雷接地电阻中电位上升对人体与设备的影响，变电所防雷接地电阻的安装要求。

变电所防雷接地电阻允许值推举：变电所如何防雷？变配电所防雷措施？变电所防雷接地电阻不能充足对地电位允许电阻值的要求，充足接地电势、跨步电势和暂态电压允许电阻值的要求。

对于变电站，四周没有低土壤电阻率地区或水源，不具备实行引外接地措施降低接地电阻的条件；采纳人工降阻、电解接地、爆破接地等其他降阻费用很大且影响变电站的正常运行，有必要对地电位接地电阻允许值进行分析计算，合理选择确定接地电阻允许值。

接地装置的对地电位，是指发生接地故障时，接地装置与大地零电位之间的电位差。

电工技术之家，对地电位要求R2000/I，规定对地电位为2000V，对于大部分110～500KV变电所，入地短路电流很大，要求接地电阻很小。

对接地电阻大于对地电位要求值时，接地装置的对地电位超过2000V，例如某站接地电阻允许值为0.951欧姆，对地电位达到558000.951=5306V。

因此，有必要分析对地电位上升对人体和设备的影响。

1）对设备的影响：当接地网采纳均压措施后，所区各处的地电位基本相同，在共用接地系统中，所以设备均以接地装置的电位作为等电位。

当接地装置对地电位上升时，在设备接地线良好的情况下，设备的零电位和设备外壳的电位随之上升。

实行均压措施，通过共用接地系统，可以防止地电位上升对低压设备绝缘的危害影响。

2）对人体的影响：虽然接地网实行均压措施可以使得所区各处的对地电位基本相同，但是接地网并非密实的金属板，均压带直接以及接地网边缘依旧存在电位差，因此接地电阻需要充足接触电势和跨步电势的规定要求。

3）对电缆的影响：实行沿电缆沟两侧敷设接地线的屏蔽措施，可以限制电缆绝缘层的感应电流和电位。

依据国内试验测量结果，当接地网网格为1012m时，网格内最大电位梯度为7.5V/m，对于一点接地的掌控电缆，其绝缘水平为3500V时允许敷设长度可达450M以上。

110kV变电站的防雷保护措施探讨随着现代化的发展，电力系统的建设和扩建越来越重要。

在电力系统中，变电站作为电力供应的中心环节，它的防雷保护措施对电力系统的正常运行和稳定的供电有着至关重要的作用。

本文将探讨110kV变电站的防雷保护措施。

1.1.1 防雷针的应用110kV变电站一般采用三极针型防雷器，三极针的长度一般为1米左右。

在安装防雷针时，需要严格按照规范进行操作，通常会根据场地的具体情况，在变电站中心或者主要的设备上方设置针式防雷器。

1.1.2 接地系统的建设在防雷保护措施中，接地系统的建设也是非常重要的。

接地系统可以把变电站和地面之间的电势差减小到很小的程度，防止雷击产生的电荷引起电子器件损坏。

110kV变电站的接地系统需要满足以下要求：在变电站内设置接地网，保证接地电阻不大于1Ω。

在变电站外围设置闪电接地网，保证建筑物及其它设备的接地电阻均小于10Ω。

1.1.3 避雷器的设置在110kV变电站中，避雷器的设置一般采用母线避雷器和设备避雷器两种类型。

母线避雷器主要用于防止太阳能电池组等高电位设备的电压反击，设备避雷器则用于保护变压器、电缆和断路器等设备。

1.1.4 计算防雷等级在进行110kV变电站的防雷保护措施时，还需要进行防雷等级的计算。

防雷等级是针对雷电环境下设备的防护能力进行评估的。

110kV变电站的防雷等级计算需要考虑地电场强度、雷电电流波、防雷针高度以及设备的绝缘水平等多个因素。

根据这些因素，可以确定变电站的防雷等级，从而确定相应的防雷保护措施。

2.1 加强规范建设在建设110kV变电站时，需要制定详细的防雷规范，并进行规范的实施，加强对防雷保护措施的监管力度。

特别是在变电站的改造、扩建等工程中，应加强对防雷保护措施的检查，确保防雷设施的完善和有效性。

接地系统是变电站的防雷保护措施的重要组成部分。

因此，在建设110kV变电站时，应充分考虑接地系统的建设，确保接地电阻的标准要求的达标要求，并对接地系统进行定期维护和检测。

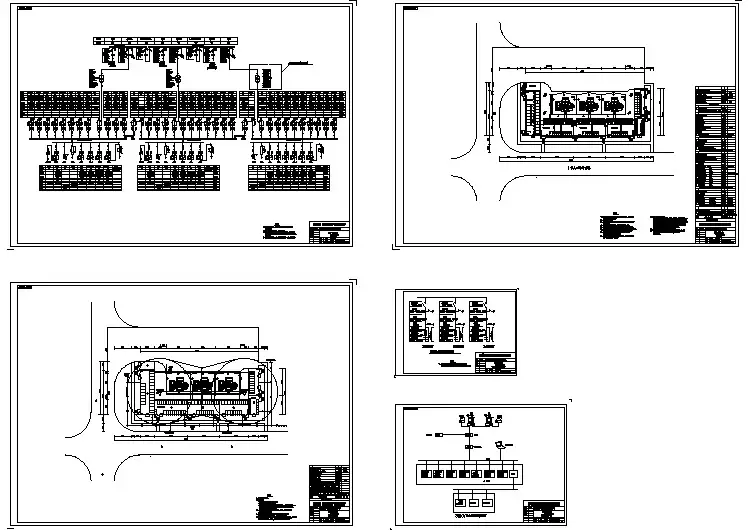

35KV变电站防雷接地保护设计摘要雷电事故是对变电站、发电厂安全的主要威胁，如何有效、合理对变电站、发电厂采取防雷接地保护措施有着十分重要的意义。

本文就以农村某35KV变电站为研究对象，以国家《防雷接地标准》为依据且结合变电站具体情况，对变电站的防雷接地进行保护设计，具有一定代表性。

首先根据变电站的电气主接线图等实际情况，在了解雷电参数、雷电机理以及学习各种防雷装置的基础上，采用设计避雷针并计算验证其保护范围实现对变电站直击雷的防护；对变电站雷电侵入波的防护实现，则通过选择安装避雷器型号和设计变电站进线段的保护接线。

最后在了解接地基本知识后，计算其接地电阻、最大土壤电阻率、垂直接地体根数等，实现对此35KV变电站的接地保护设计。

关键词：35KV变电站；直击雷防护；雷电侵入波防护；接地保护35KV substation lightning protection design of ground protectionAbstract：Lightning incident on the substation, power plants, the main threat to security, how to effectively and rationally to the substations, power plants, lightning protection grounding protection measures taken is very important.This article on a 35KV substation in rural areas for the study to state "Lightning grounding standards" based on specific conditions and combination of substation, the substation grounding protection lightning protection design, has a certain representation. First of all, according to the main electrical substation wiring diagram of the actual situation, etc., in the understanding of lightning parameters, the mechanism of lightning, as well as learning a variety of lightning protection devices on the basis of the calculation used to verify the design of a lightning rod and its scope of protection to achieve the protection of the substation direct stroke; of Substation lightning invasion wave to achieve the protection, surge arresters are installed by selecting the type and design of substation protection of wiring into the segment.Finally, grounding in the basic knowledge to understand, calculate the grounding resistance, soil resistivity of the largest vertical root number, such as grounding, to achieve this protection 35KV substation grounding design.Key words: 35KV Substation; Direct stroke protection; Invasive wavelightning protection ; Ground Protection目录摘要 (1)目录 (3)第1章前言 (5)1.1课题的提出和意义 (5)1.2国内外研究现状 (6)1.3本课题的主要工作 (6)1.3.1研究目标 (6)1.3.2主要研究内容 (7)1.4变电站防雷接地国家相关标准 (7)1.5本论文涉及的35KV变电站 (8)1.5.1变电站的概况 (8)1.5.2变电站相关参数 (9)1.5.3变电站电气主接线图 (9)第2章雷电与防雷装置 (11)2.1雷电 (11)2.1.1雷电及其放电过程 (11)2.1.2雷电参数 (13)2.1.3雷击过电压产生的机理 (17)2.2防雷装置 (18)2.2.1避雷针 (18)2.2.2避雷线 (20)2.2.3避雷带和避雷网........................................................错误!未定义书签。

220kV变电站的防雷接地设计问题探讨摘要：为保证设备及人员安全，变电站需要合理配置防雷接地设施。

由于接地电阻的存在，电流流过接地体会引起电位升高，可能对设备造成反击，破坏二次设备绝缘，电流在地中扩散时，在地面出现的电位梯度会使人体遭受接触电势和跨步电势的作用，必须对接触电阻值进行限制。

220kV变电站室配电网主供电源，其防雷接地具有典型性，对相关问题进行探讨。

关键词：变电站；防雷接地；接地电阻1变电站防雷接地概述为避免遭受雷电危害，针对直击雷、感应雷或雷电波侵入，变电站通常分别设置不同的措施。

对直击雷，通过设置避雷针、避雷线或避雷带，并配以相应的接地装置以便把雷电流导入大地，将雷电与大地的异种电荷充分中和；对感应雷一般通过保证接地不同设备的接地与带电部分在空气中和地中距离来防止反击；对雷电波侵入，在进出线、母线及其他相应位置设置避雷器，并以最短路径将避雷器接地。

接地是将电气设备某些部位、电力系统某些点与大地相连，提供故障电流及雷电流的泄流通道、稳定电位、提供零电位参考点，确保电力系统及电气设备安全稳定运行及人身安全。

变电站接地除应利用自然接地极外，还须通过设置人工接地装置，来保证接地电阻，以满足接触电势和跨步电势要求，保证设备及人员安全。

对于110kV及以上有效接地系统，一般要求地电位升（ground potential rise, GPR）≤2kV[1]，相应的接地电阻应为R≤2000/I（I为最大接地故障不对称电流有效值）。

实际工程中，部分变电站短路电流过大，地电位升控制在2kV难度很大。

二次系统承受干扰电压和工频耐压试验表明，短路电流较大或土壤电阻率较高区域，地电位升允许提高到5kV，但应验证接触电势和跨步电势要求，同时应保证10kV及以下避雷器的安全性。

2 220kV变电站防雷接地特点220kV变电站根据配电装置型式可以分为常规户外变电站、户外GIS变电站和全户内变电站。

户外变电站通过设置独立避雷针或构架避雷针进行防直击雷保护，GIS一般不需要设置专门的直击雷保护，但应做好接地，户内变电站一般在屋顶设置避雷带来防直击雷保护。
