下载文档原格式

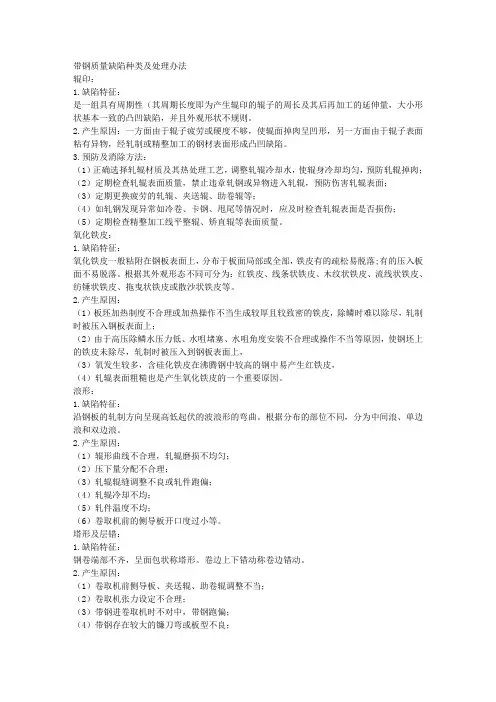

带钢质量缺陷种类及处理办法辊印：1.缺陷特征：是一组具有周期性（其周期长度即为产生辊印的辊子的周长及其后再加工的延伸量，大小形状基本一致的凸凹缺陷，并且外观形状不规则。
2.产生原因：一方面由于辊子疲劳或硬度不够，使辊面掉肉呈凹形，另一方面由于辊子表面粘有异物，经轧制或精整加工的钢材表面形成凸凹缺陷。
3.预防及消除方法：（1）正确选择轧辊材质及其热处理工艺，调整轧辊冷却水，使辊身冷却均匀，预防轧辊掉肉；（2）定期检查轧辊表面质量，禁止违章轧钢或异物进入轧辊，预防伤害轧辊表面；（3）定期更换疲劳的轧辊、夹送辊、助卷辊等；（4）如轧钢发现异常如冷卷、卡钢、甩尾等情况时，应及时检查轧辊表面是否损伤；（5）定期检查精整加工线平整辊、矫直辊等表面质量。
氧化铁皮：1.缺陷特征：氧化铁皮一般粘附在钢板表面上，分布于板面局部或全部，铁皮有的疏松易脱落;有的压入板面不易脱落。
根据其外观形态不同可分为：红铁皮、线条状铁皮、木纹状铁皮、流线状铁皮、纺锤状铁皮、拖曳状铁皮或散沙状铁皮等。
2.产生原因：（1）板坯加热制度不合理或加热操作不当生成较厚且较致密的铁皮，除鳞时难以除尽，轧制时被压入钢板表面上；（2）由于高压除鳞水压力低、水咀堵塞、水咀角度安装不合理或操作不当等原因，使钢坯上的铁皮未除尽，轧制时被压入到钢板表面上，（3）氧发生较多，含硅化铁皮在沸腾钢中较高的钢中易产生红铁皮，（4）轧辊表面粗糙也是产生氧化铁皮的一个重要原因。
浪形：1.缺陷特征：沿钢板的轧制方向呈现高低起伏的波浪形的弯曲。
根据分布的部位不同，分为中间浪、单边浪和双边浪。
2.产生原因：（1）辊形曲线不合理，轧辊磨损不均匀；（2）压下量分配不合理；（3）轧辊辊缝调整不良或轧件跑偏；（4）轧辊冷却不均；（5）轧件温度不均；（6）卷取机前的侧导板开口度过小等。
塔形及层错：1.缺陷特征：钢卷端部不齐，呈面包状称塔形。
卷边上下错动称卷边错动。
2.产生原因：（1）卷取机前侧导板、夹送辊、助卷辊调整不当；（2）卷取机张力设定不合理；（3）带钢进卷取机时不对中，带钢跑偏；（4）带钢存在较大的镰刀弯或板型不良；（5）卷取机卸卷时将钢卷头部拽出。

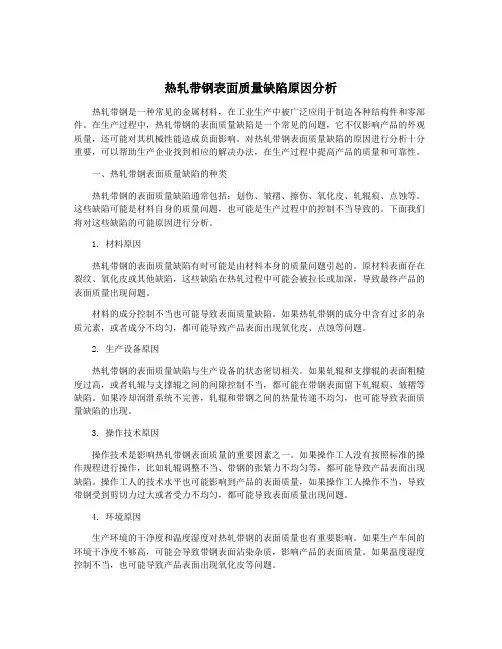

热轧带钢表面质量缺陷原因分析热轧带钢是一种常见的金属材料，在工业生产中被广泛应用于制造各种结构件和零部件。
在生产过程中，热轧带钢的表面质量缺陷是一个常见的问题，它不仅影响产品的外观质量，还可能对其机械性能造成负面影响。
对热轧带钢表面质量缺陷的原因进行分析十分重要，可以帮助生产企业找到相应的解决办法，在生产过程中提高产品的质量和可靠性。
一、热轧带钢表面质量缺陷的种类热轧带钢的表面质量缺陷通常包括：划伤、皱褶、擦伤、氧化皮、轧辊痕、点蚀等。
这些缺陷可能是材料自身的质量问题，也可能是生产过程中的控制不当导致的。
下面我们将对这些缺陷的可能原因进行分析。
1. 材料原因热轧带钢的表面质量缺陷有时可能是由材料本身的质量问题引起的。
原材料表面存在裂纹、氧化皮或其他缺陷，这些缺陷在热轧过程中可能会被拉长或加深，导致最终产品的表面质量出现问题。
材料的成分控制不当也可能导致表面质量缺陷。
如果热轧带钢的成分中含有过多的杂质元素，或者成分不均匀，都可能导致产品表面出现氧化皮、点蚀等问题。
2. 生产设备原因热轧带钢的表面质量缺陷与生产设备的状态密切相关。
如果轧辊和支撑辊的表面粗糙度过高，或者轧辊与支撑辊之间的间隙控制不当，都可能在带钢表面留下轧辊痕、皱褶等缺陷。
如果冷却润滑系统不完善，轧辊和带钢之间的热量传递不均匀，也可能导致表面质量缺陷的出现。
3. 操作技术原因操作技术是影响热轧带钢表面质量的重要因素之一。
如果操作工人没有按照标准的操作规程进行操作，比如轧辊调整不当、带钢的张紧力不均匀等，都可能导致产品表面出现缺陷。
操作工人的技术水平也可能影响到产品的表面质量，如果操作工人操作不当，导致带钢受到剪切力过大或者受力不均匀，都可能导致表面质量出现问题。
4. 环境原因生产环境的干净度和温度湿度对热轧带钢的表面质量也有重要影响。
如果生产车间的环境干净度不够高，可能会导致带钢表面沾染杂质，影响产品的表面质量。
如果温度湿度控制不当，也可能导致产品表面出现氧化皮等问题。

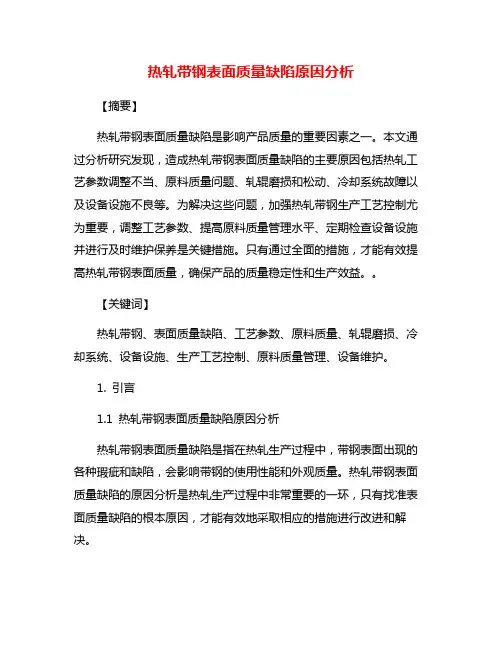

热轧带钢表面质量缺陷原因分析【摘要】热轧带钢表面质量缺陷是影响产品质量的重要因素之一。
本文通过分析研究发现，造成热轧带钢表面质量缺陷的主要原因包括热轧工艺参数调整不当、原料质量问题、轧辊磨损和松动、冷却系统故障以及设备设施不良等。
为解决这些问题，加强热轧带钢生产工艺控制尤为重要，调整工艺参数、提高原料质量管理水平、定期检查设备设施并进行及时维护保养是关键措施。
只有通过全面的措施，才能有效提高热轧带钢表面质量，确保产品的质量稳定性和生产效益。
【关键词】热轧带钢、表面质量缺陷、工艺参数、原料质量、轧辊磨损、冷却系统、设备设施、生产工艺控制、原料质量管理、设备维护。
1. 引言1.1 热轧带钢表面质量缺陷原因分析热轧带钢表面质量缺陷是指在热轧生产过程中，带钢表面出现的各种瑕疵和缺陷，会影响带钢的使用性能和外观质量。
热轧带钢表面质量缺陷的原因分析是热轧生产过程中非常重要的一环，只有找准表面质量缺陷的根本原因，才能有效地采取相应的措施进行改进和解决。
热轧带钢表面质量缺陷的原因主要可以分为以下几个方面：首先是热轧工艺参数调整不当导致表面缺陷，比如轧制过程中温度控制不当、轧辊间隙不合适等，都会直接影响带钢表面的质量；其次是原料质量问题引起的表面缺陷，如果原料本身质量不合格或存储条件不当，也有可能导致带钢表面出现缺陷；轧辊磨损和松动、冷却系统故障、设备设施不良等因素也会对热轧带钢表面质量造成影响。
加强热轧带钢生产工艺控制的重要性不言而喻。
提高原料质量管理水平、定期检查设备设施并及时维护保养也是预防和解决热轧带钢表面质量缺陷的有效途径。
通过分析各种可能的原因，找出问题所在并及时处理，才能确保热轧带钢表面质量的稳定和提升。
2. 正文2.1 热轧工艺参数调整不当导致表面缺陷热轧工艺是影响热轧带钢表面质量的重要因素之一。
如果工艺参数调整不当，很容易导致表面缺陷的产生。
热轧工艺参数包括轧制温度、轧制速度、轧制力等多个方面的参数，这些参数之间存在一定的相互关系，如果一个参数调整不当，就会对其他参数造成影响，导致表面质量缺陷的出现。

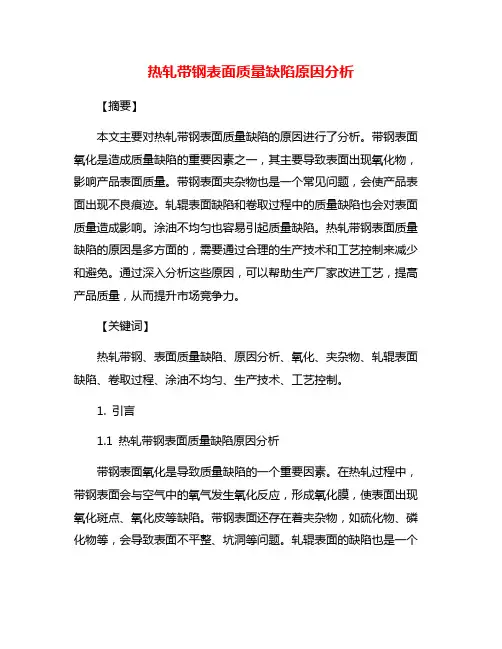

热轧带钢表面质量缺陷原因分析【摘要】本文主要对热轧带钢表面质量缺陷的原因进行了分析。
带钢表面氧化是造成质量缺陷的重要因素之一，其主要导致表面出现氧化物，影响产品表面质量。
带钢表面夹杂物也是一个常见问题，会使产品表面出现不良痕迹。
轧辊表面缺陷和卷取过程中的质量缺陷也会对表面质量造成影响。
涂油不均匀也容易引起质量缺陷。
热轧带钢表面质量缺陷的原因是多方面的，需要通过合理的生产技术和工艺控制来减少和避免。
通过深入分析这些原因，可以帮助生产厂家改进工艺，提高产品质量，从而提升市场竞争力。
【关键词】热轧带钢、表面质量缺陷、原因分析、氧化、夹杂物、轧辊表面缺陷、卷取过程、涂油不均匀、生产技术、工艺控制。
1. 引言1.1 热轧带钢表面质量缺陷原因分析带钢表面氧化是导致质量缺陷的一个重要因素。
在热轧过程中，带钢表面会与空气中的氧气发生氧化反应，形成氧化膜，使表面出现氧化斑点、氧化皮等缺陷。
带钢表面还存在着夹杂物，如硫化物、磷化物等，会导致表面不平整、坑洞等问题。
轧辊表面的缺陷也是一个常见原因，轧辊表面的不洁净、磨损不均匀等问题都会直接影响带钢表面的质量。
在卷取过程中，也容易引起质量缺陷。
卷取张力不均匀、卷取速度过快等因素都会导致带钢表面出现皱纹、印痕等问题。
涂油不均匀也是一个常见问题，涂油不足或涂油过多都会导致表面质量不佳。
热轧带钢表面质量缺陷的原因是多方面的，需要生产厂家通过合理的生产技术和工艺控制来减少和避免这些问题，提高产品的质量和市场竞争力。
2. 正文2.1 带钢表面氧化带钢表面氧化是热轧带钢表面质量缺陷中常见的一种现象。
其主要原因包括以下几个方面：带钢在高温轧制过程中易受氧化影响，尤其是在轧制过程中的高温区域，带钢表面易与空气中的氧气发生化学反应而产生氧化膜。
带钢在冷却过程中容易因表面残余的热量造成局部高温，使得表面氧化的速度增加，从而形成氧化层。
带钢在运输、堆放等过程中也容易受到空气中的氧气和水分的影响，导致表面氧化。

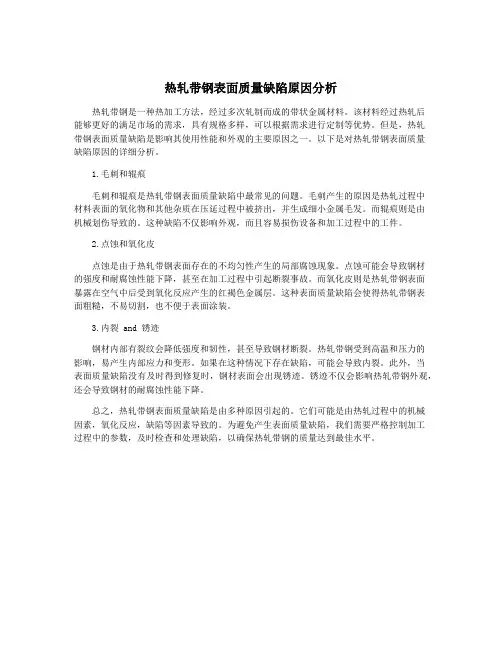

热轧带钢表面质量缺陷原因分析热轧带钢是一种热加工方法，经过多次轧制而成的带状金属材料。
该材料经过热轧后能够更好的满足市场的需求，具有规格多样，可以根据需求进行定制等优势。
但是，热轧带钢表面质量缺陷是影响其使用性能和外观的主要原因之一。
以下是对热轧带钢表面质量缺陷原因的详细分析。
1.毛刺和辊痕毛刺和辊痕是热轧带钢表面质量缺陷中最常见的问题。
毛刺产生的原因是热轧过程中材料表面的氧化物和其他杂质在压延过程中被挤出，并生成细小金属毛发。
而辊痕则是由机械划伤导致的。
这种缺陷不仅影响外观，而且容易损伤设备和加工过程中的工件。
2.点蚀和氧化皮点蚀是由于热轧带钢表面存在的不均匀性产生的局部腐蚀现象。
点蚀可能会导致钢材的强度和耐腐蚀性能下降，甚至在加工过程中引起断裂事故。
而氧化皮则是热轧带钢表面暴露在空气中后受到氧化反应产生的红褐色金属层。
这种表面质量缺陷会使得热轧带钢表面粗糙，不易切割，也不便于表面涂装。
3.内裂 and 锈迹钢材内部有裂纹会降低强度和韧性，甚至导致钢材断裂。
热轧带钢受到高温和压力的影响，易产生内部应力和变形。
如果在这种情况下存在缺陷，可能会导致内裂。
此外，当表面质量缺陷没有及时得到修复时，钢材表面会出现锈迹。
锈迹不仅会影响热轧带钢外观，还会导致钢材的耐腐蚀性能下降。
总之，热轧带钢表面质量缺陷是由多种原因引起的。
它们可能是由热轧过程中的机械因素，氧化反应，缺陷等因素导致的。
为避免产生表面质量缺陷，我们需要严格控制加工过程中的参数，及时检查和处理缺陷，以确保热轧带钢的质量达到最佳水平。

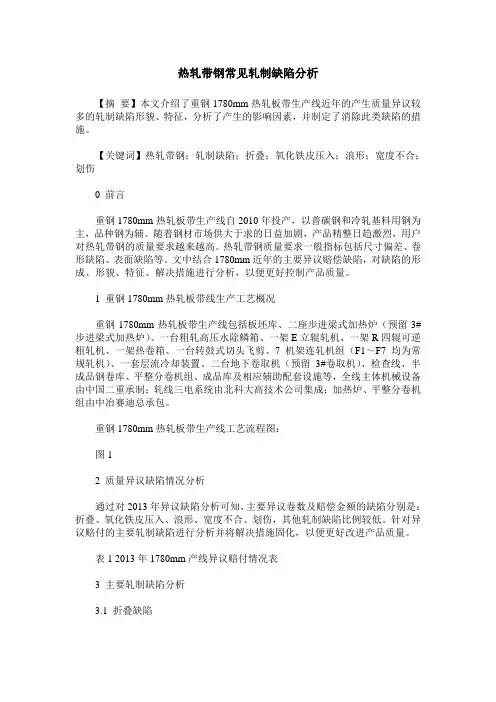

热轧带钢常见轧制缺陷分析【摘要】本文介绍了重钢1780mm热轧板带生产线近年的产生质量异议较多的轧制缺陷形貌、特征，分析了产生的影响因素，并制定了消除此类缺陷的措施。
【关键词】热轧带钢；轧制缺陷；折叠；氧化铁皮压入；浪形；宽度不合；划伤0 前言重钢1780mm热轧板带生产线自2010年投产，以普碳钢和冷轧基料用钢为主，品种钢为辅。
随着钢材市场供大于求的日益加剧，产品精整日趋激烈，用户对热轧带钢的质量要求越来越高。
热轧带钢质量要求一般指标包括尺寸偏差、卷形缺陷、表面缺陷等。
文中结合1780mm近年的主要异议赔偿缺陷，对缺陷的形成、形貌、特征、解决措施进行分析，以便更好控制产品质量。
1 重钢1780mm热轧板带线生产工艺概况重钢1780mm热轧板带生产线包括板坯库、二座步进梁式加热炉（预留3#步进梁式加热炉）、一台粗轧高压水除鳞箱、一架E立辊轧机、一架R四辊可逆粗轧机、一架热卷箱、一台转鼓式切头飞剪、7机架连轧机组（F1～F7均为常规轧机）、一套层流冷却装置、二台地下卷取机（预留3#卷取机）、检查线、半成品钢卷库、平整分卷机组、成品库及相应辅助配套设施等，全线主体机械设备由中国二重承制；轧线三电系统由北科大高技术公司集成；加热炉、平整分卷机组由中冶赛迪总承包。
重钢1780mm热轧板带生产线工艺流程图：图12 质量异议缺陷情况分析通过对2013年异议缺陷分析可知，主要异议卷数及赔偿金额的缺陷分别是：折叠、氧化铁皮压入、浪形、宽度不合、划伤，其他轧制缺陷比例较低。
针对异议赔付的主要轧制缺陷进行分析并将解决措施固化，以便更好改进产品质量。
表1 2013年1780mm产线异议赔付情况表3 主要轧制缺陷分析3.1 折叠缺陷3.1.1 产生原因钢带表面局部区域金属折合的现象称为折叠，主要产生原因包括：a.板坯缺陷清理深宽比过大；b.辊型配置不合理或轧制负荷分配不合理、板坯温度不均、带钢表面冷却不均等，导致带钢产生大波浪后被轧合；c.卷取速度与带钢速度不匹配，带钢在卷取中出现起套压合。

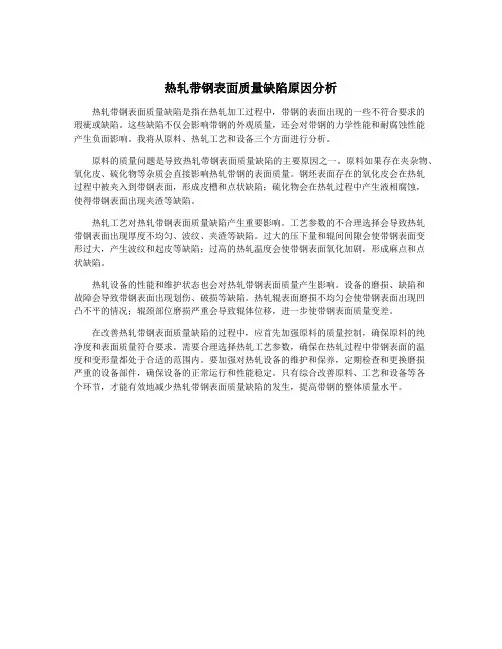

热轧带钢表面质量缺陷原因分析热轧带钢表面质量缺陷是指在热轧加工过程中，带钢的表面出现的一些不符合要求的瑕疵或缺陷。
这些缺陷不仅会影响带钢的外观质量，还会对带钢的力学性能和耐腐蚀性能产生负面影响。
我将从原料、热轧工艺和设备三个方面进行分析。
原料的质量问题是导致热轧带钢表面质量缺陷的主要原因之一。
原料如果存在夹杂物、氧化皮、硫化物等杂质会直接影响热轧带钢的表面质量。
钢坯表面存在的氧化皮会在热轧过程中被夹入到带钢表面，形成皮槽和点状缺陷；硫化物会在热轧过程中产生液相腐蚀，使得带钢表面出现夹渣等缺陷。
热轧工艺对热轧带钢表面质量缺陷产生重要影响。
工艺参数的不合理选择会导致热轧带钢表面出现厚度不均匀、波纹、夹渣等缺陷。
过大的压下量和辊间间隙会使带钢表面变形过大，产生波纹和起皮等缺陷；过高的热轧温度会使带钢表面氧化加剧，形成麻点和点状缺陷。
热轧设备的性能和维护状态也会对热轧带钢表面质量产生影响。
设备的磨损、缺陷和故障会导致带钢表面出现划伤、破损等缺陷。
热轧辊表面磨损不均匀会使带钢表面出现凹凸不平的情况；辊颈部位磨损严重会导致辊体位移，进一步使带钢表面质量变差。
在改善热轧带钢表面质量缺陷的过程中，应首先加强原料的质量控制，确保原料的纯净度和表面质量符合要求。
需要合理选择热轧工艺参数，确保在热轧过程中带钢表面的温度和变形量都处于合适的范围内。
要加强对热轧设备的维护和保养，定期检查和更换磨损严重的设备部件，确保设备的正常运行和性能稳定。
只有综合改善原料、工艺和设备等各个环节，才能有效地减少热轧带钢表面质量缺陷的发生，提高带钢的整体质量水平。

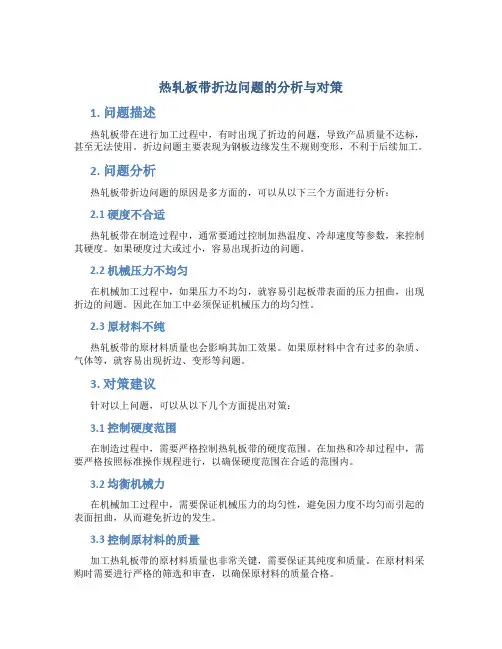

热轧板带折边问题的分析与对策
1. 问题描述
热轧板带在进行加工过程中，有时出现了折边的问题，导致产品质量不达标，甚至无法使用。
折边问题主要表现为钢板边缘发生不规则变形，不利于后续加工。
2. 问题分析
热轧板带折边问题的原因是多方面的，可以从以下三个方面进行分析：
2.1 硬度不合适
热轧板带在制造过程中，通常要通过控制加热温度、冷却速度等参数，来控制其硬度。
如果硬度过大或过小，容易出现折边的问题。
2.2 机械压力不均匀
在机械加工过程中，如果压力不均匀，就容易引起板带表面的压力扭曲，出现折边的问题。
因此在加工中必须保证机械压力的均匀性。
2.3 原材料不纯
热轧板带的原材料质量也会影响其加工效果。
如果原材料中含有过多的杂质、气体等，就容易出现折边、变形等问题。
3. 对策建议
针对以上问题，可以从以下几个方面提出对策：
3.1 控制硬度范围
在制造过程中，需要严格控制热轧板带的硬度范围。
在加热和冷却过程中，需要严格按照标准操作规程进行，以确保硬度范围在合适的范围内。
3.2 均衡机械力
在机械加工过程中，需要保证机械压力的均匀性，避免因力度不均匀而引起的表面扭曲，从而避免折边的发生。
3.3 控制原材料的质量
加工热轧板带的原材料质量也非常关键，需要保证其纯度和质量。
在原材料采购时需要进行严格的筛选和审查，以确保原材料的质量合格。
4. 总结
热轧板带折边问题对产品质量有着重要影响，解决此问题需要对加工过程中硬度、机械力和原材料质量等多方面进行精细控制。
只有严格按照规程操作，才能获得稳定的加工结果。

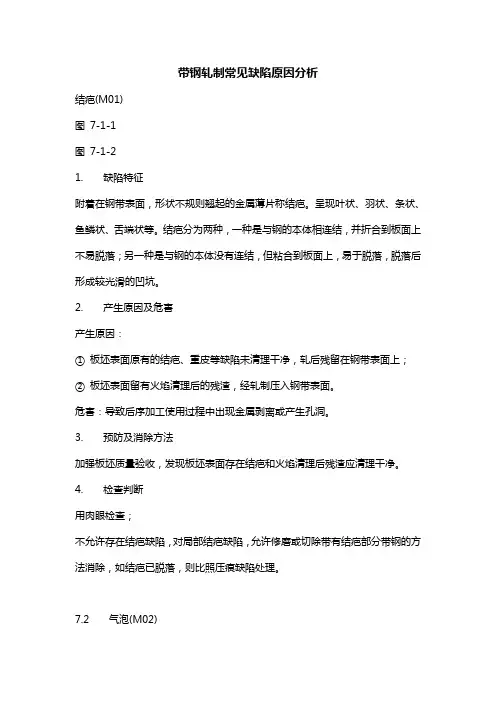

带钢轧制常见缺陷原因分析结疤(M01)图7-1-1图7-1-21. 缺陷特征附着在钢带表面，形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落后形成较光滑的凹坑。
2. 产生原因及危害产生原因：①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。
危害：导致后序加工使用过程中出现金属剥离或产生孔洞。
3. 预防及消除方法加强板坯质量验收，发现板坯表面存在结疤和火焰清理后残渣应清理干净。
4. 检查判断用肉眼检查；不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法消除，如结疤已脱落，则比照压痕缺陷处理。
7.2 气泡(M02)图7-2-1 闭合气泡图7-2-2 开口气泡图7-2-3 开口气泡1. 缺陷特征钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。
其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。
某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。
2. 产生原因及危害产生原因：①因脱氧不良、吹氩不当等导致板坯内部聚集过多气体；②板坯在炉时间长，皮下气泡暴露或聚集长大。
危害：可能导致后序加工使用过程中产生分层或焊接不良。
3. 预防及消除方法①加强板坯质量验收，不使用气泡缺陷暴露的板坯；②严格按规程加热板坯，避免板坯在炉时间过长。
4. 检查判断用肉眼检查；不允许存在气泡缺陷。
7.3 表面夹杂(M03)图7-3-1图7-3-21. 缺陷特征板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。
其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。
2. 产生原因及危害产生原因：板坯皮下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。
危害：可能导致后序加工过程中产生孔洞、开裂、分层。

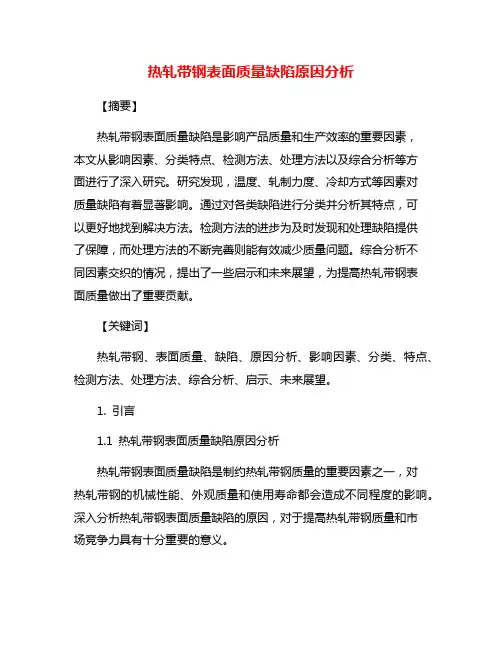

热轧带钢表面质量缺陷原因分析【摘要】热轧带钢表面质量缺陷是影响产品质量和生产效率的重要因素，本文从影响因素、分类特点、检测方法、处理方法以及综合分析等方面进行了深入研究。
研究发现，温度、轧制力度、冷却方式等因素对质量缺陷有着显著影响。
通过对各类缺陷进行分类并分析其特点，可以更好地找到解决方法。
检测方法的进步为及时发现和处理缺陷提供了保障，而处理方法的不断完善则能有效减少质量问题。
综合分析不同因素交织的情况，提出了一些启示和未来展望，为提高热轧带钢表面质量做出了重要贡献。
【关键词】热轧带钢、表面质量、缺陷、原因分析、影响因素、分类、特点、检测方法、处理方法、综合分析、启示、未来展望。
1. 引言1.1 热轧带钢表面质量缺陷原因分析热轧带钢表面质量缺陷是制约热轧带钢质量的重要因素之一，对热轧带钢的机械性能、外观质量和使用寿命都会造成不同程度的影响。
深入分析热轧带钢表面质量缺陷的原因，对于提高热轧带钢质量和市场竞争力具有十分重要的意义。
热轧带钢表面质量缺陷主要来源于多种因素的综合作用，包括原材料、热轧工艺、设备磨损、操作技术等方面。
原材料的质量直接影响着热轧带钢的表面质量，原料中的杂质、氧化皮等都会对表面质量造成影响；热轧工艺参数如温度、压下量、冷却方式等也是决定表面质量的关键因素；设备的磨损会导致不均匀的压下力和不稳定的轧制质量，进而影响表面质量；操作技术不到位或不规范也会引起表面质量缺陷。
通过深入分析热轧带钢表面质量缺陷的原因，可以找到相应的解决方法，提高热轧带钢的表面质量，增强市场竞争力。
2. 正文2.1 热轧带钢表面质量缺陷的影响因素分析热轧带钢表面质量缺陷的形成是受多种因素的综合影响的。
原材料的质量是影响热轧带钢表面质量的关键因素之一。
原材料的成分、结构和含杂质等都会直接影响到热轧带钢的表面质量。
热轧工艺参数的选择和控制也是决定热轧带钢表面质量的重要因素。
热轧工艺中的温度、压力、速度等参数的选择不当会导致热轧带钢表面出现缺陷。
热轧缺陷和解决方法热轧是金属材料加工过程中的一种重要工艺，用于将厚度较大的金属板材通过加热和压力使其变薄，得到所需的产品。
然而，在热轧过程中，由于各种因素的影响，可能会出现各种缺陷，影响产品质量。
本文将介绍常见的热轧缺陷及其解决方法。
1. 表面缺陷表面缺陷是热轧过程中最容易出现的问题之一。
常见的表面缺陷包括划痕、麻点、氧化皮等。
划痕是由于辊缝或辊筋上的杂质或磨损引起的，可以通过更换辊筋或清洁辊缝来解决。
麻点是由于金属表面存在微小的氧化或杂质颗粒引起的，可以通过增加清洁工序或改变轧制参数来减少。
氧化皮是由于金属表面在高温下与氧气反应形成的，可以通过加强除氧工艺或控制轧制温度来减少氧化皮的产生。
2. 厚度不均匀在热轧过程中，由于辊缝间隙的不均匀或轧制力的不均匀分布，可能导致产品厚度不均匀。
这种厚度不均匀会导致产品性能不稳定，影响使用效果。
解决这个问题的方法包括优化轧制工艺参数，如调整辊缝间隙、控制轧制力等；同时，还可以采用轧制过程中的在线测厚技术，及时调整轧制参数以保证产品厚度的均匀性。
3. 内部缺陷除了表面缺陷，热轧过程中还可能出现内部缺陷，如裂纹、夹杂等。
裂纹是由于金属在轧制过程中受到过大的应力而发生断裂，可以通过优化轧制工艺、控制轧制温度和轧制力来避免。
夹杂是由于金属中存在杂质或非金属夹杂物，在轧制过程中可能被拉伸成细长形，影响产品的强度和韧性。
减少夹杂的方法包括加强原料筛选和预处理、控制轧制过程中的温度和应力等。
4. 尺寸偏差热轧过程中，由于辊缝间隙的变化或轧制力的不均匀分布，可能导致产品尺寸与要求不符。
为了解决尺寸偏差问题，可以通过优化辊缝间隙控制系统，实时监测辊缝间隙的变化并及时调整；同时，还可以加强辊筋的维护和更换，保证辊筋的精度。
总结起来，热轧过程中的缺陷主要包括表面缺陷、厚度不均匀、内部缺陷和尺寸偏差。
针对不同的缺陷，可以通过优化工艺参数、控制轧制温度和轧制力、加强清洁工序和维护辊筋等方式来解决。
热轧板材常见表面缺陷类型、分析及预防措施总结热连轧钢板、带产品是重要的钢材品种之一，随着热轧板材在各方面的应用和发展，用户对于产品的要求也是越来越严格。
而用户在注重钢板质量的同时，对于产品的外观质量也更加看重和关注。
很大程度上，外观质量是作为评价热轧钢板好坏的很重要的指标之一，如果产品的外观质量不符合要求，用户是不会认可和接受的，因此在生产过程中，既要保证产品的性能，同时也要注重产品的外观质量。
但是在热连轧产品的整个生产过程中，由于受到一些高温、高压、高速以及硬件设备等各种因素的影响，生产出来的产品可能并不完全符合客户的要求，钢板表面各种缺陷的产生也就不可避免了，而这些缺陷的产生贯穿于整个热连轧的生产过程中，它不仅影响着后续成型的器件的表面外观，而且与后续加工的效果、加工成本等都密切关。
为了能使热轧钢板表面的质量得到进一步提高，国内外的生产厂釆取了很多措施来进行纠正和改进，例如用化学除磷和机械除磷相结合、釆用连续退火、净化钢质等等。
一、热轧钢板常见表面缺陷分类缺陷分类应着重以热轧钢板有关技术标准和技术条件中相关的定义和描述为依据，同时结合近年来钢种数量增多和生产方式多样化,缺陷发生的实际形态和特征相对应进行制定和描述。
热轧钢板常见的缺陷可以分为表面缺陷、板形缺陷、成分性能、整卷外观缺陷和几何尺寸五类。
1、表面缺陷对于热轧钢板表面缺陷分类已经有统一的国际评判标准，根据其产生的原因和形状等要素的不同，中厚板材表面的缺陷共分为33种。
但是各种类之间有可能彼此是相互关联的，很多缺陷从外观上观察也非常相似，比较容易产生混淆。
因此，将这些缺陷加以归纳、整理，主要可以分为5个大类：（1）麻点；（2）折叠、划伤；（3）夹杂；（4）结疤；（5）裂纹。
2、板形缺陷板形缺陷一般可以分为3类：（1）中浪沿纵向呈波浪式起伏，多出现在薄规格或低碳钢板；（2）边浪多出现在薄规格、低碳钢产品，边部呈波浪式起伏；（3）花纹板基板不平花纹的基板有明显的凸起与凹陷，呈鱼鳞状，沿纵向带状分布，有的沿板面分布。
