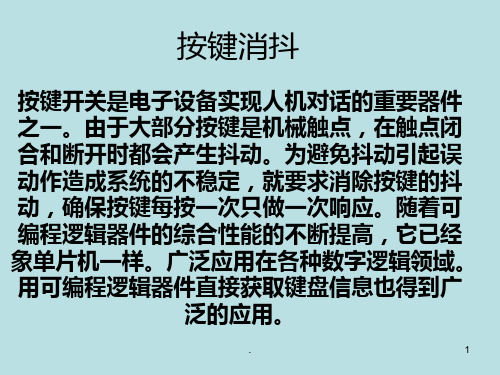

Verilog-按键消抖程序

这学期的EDA课程设计有涉及到一个按键信号稳定的问题，虽然就算没有这块处理，最后成绩只会扣3分，但自己觉得像LED亮度变化，数字钟设置这些功能，如果没有加进一个稳定按键信号的模块，根本不能算是已实现的功能。

按键消抖的程序在网上有几种可供选择，但这里只讨论一种，本人觉得简单得来又比较强大的一种。

其实消抖的原理就是把一个按键周期内所输入的所有有效信号，包括那些毛刺，处理成一个脉冲输入。

能达到这点，就可以实现消抖功能了。

功能的源代码：代码中的 key 是按键输入，count 是自定义的计数器，N的值可以根据需要结合时钟频率设置，如果只是想达到按键一次输入一个脉冲的效果，建议 count 的时长设为 5ms，key_en 是处理完后输出的单个脉冲，至于有效信号是 '0' 还是'1' ，这要看板上的电路设计了。

此代码中是 '0' 为有效信号。

不要怀疑这段代码有错，理清逻辑后再套用，如果弄不明白什么原理，建议还是别用，用了可能会更糟糕。

要注意的是一个 process 中只能有一个时钟信号，否则很容易出错，就算编译通过，实际操作还是不行。

所以如果要对多个按键消抖，一定要在 "if clk'event and clk='1' then" 语句的内部增加，别重新设置一个 clk'event 。

还有就是按键的消抖功能块最好用单独的 process 运行，将 key_en 设置成新的按键输入信号，而实际的输入信号 key 只在按键消抖的process 中读入。

之所以说这种消抖方法简单得来又比较强大，是因为这方法不需要用到什么状态机、component 之类较高级点的东西，只需要多个 process 即可；另外这种方法还有其他的拓展用途，比如可以利用这个 count 延时周期设置一个短按键和长按键的识别，实现长按此键切换或者 reset 等等的功能，这里不详细解释。

FPGA上电复位和按键复位当初开始学FPGA的时候，总是疑惑：FPGA不是没有复位管教么，但总在always看到有复位信号。

这个复位信号（我们暂且称为rst_n）从哪里来？从我们自己搭建的外部复位信号产生电路里来。

一个简易的复位电路（既可以实现上电复位又可以实现按键复位）如下：上电复位：这个电路在系统接电后由3.3V经过R21给C10充电,此时复位管脚上得到低电平.经过一段时间后,C10被充满,复位管脚电平升高.最后稳定在高电平.这是上电时的情况,即上电复位.按键复位：当按下B1时,C10经过R22放电到地,复位管脚被瞬间拉到低电平,当按键放开后,C10再次通过R21充电,经过一段时间后稳定到高电平.完成手动复位.这个电路上电复位还行，但按键复位是不够的.由于FPGA是高速电路,在按键复位开关按键的时候会产生抖动,生成很多毛刺方波,这对于我们的电路来说是很有害的.可以通过verilog编写防抖程序来消除可能的误动作。

/*************************************** 功能：上电复位模块（未加消抖程序）* 输入参数：* clk： 50M 时钟输入* rst_n：外部按键全局复位信号* 输出参数：* sys_rst_n:系统全局同步复位信号***************************************/ module reset(input clk,input rst_n,output sys_rst_n);//------------------------------------------ // Delay 100ms for steady statereg [22:0] cnt;always@(posedge clk or negedge rst_n)beginif(!rst_n)cnt <= 0;elsebeginif(cnt < 23'd50_00000) //100mscnt <= cnt+1'b1;elsecnt <= cnt;endend//------------------------------------------ //rst_n synchronismreg rst_nr0;reg rst_nr1;always@(posedge clk or negedge rst_n)beginif(!rst_n)beginrst_nr0 <= 0;rst_nr1 <= 0;endelse if(cnt == 23'd50_00000) beginrst_nr0 <= 1;rst_nr1 <= rst_nr0;endelsebeginrst_nr0 <= 0;rst_nr1 <= 0;endendassign sys_rst_n = rst_nr1;endmodule消抖程序可如下设计：module fangdou(in,clk,out);input in,clk;output out;reg i,out;initial out=0;always @(posedge clk) //clk可以是系统时钟分频得到的，其的周期约100msbeginif(in==1)if(i==1)out<=1; //如果相邻的两个时钟上升沿都是都有in==1，那就说明是按键动作而非干扰，那么把out置1.elsei<=1;elsebegini<=0;out<=0; endend endmodule。

Verilog基本电路设计（包括：时钟域同步、无缝切换、异步FIFO、去抖滤波））Verilog基本电路设计共包括四部分：单bit跨时钟域同步时钟无缝切换异步FIFO去抖滤波Verilog基本电路设计之一: 单bit跨时钟域同步（帖子链接：/thread-605419-1-1.html）看到坛子里不少朋友，对于基本数字电路存在这样那样的疑惑，本人决定开贴，介绍数字电路最常见的模块单元，希望给初学者带来帮助，也欢迎大佬们前来拍砖。

如果想要做数字设计，下面这些电路是一定会碰到的，也是所有大型IP，SOC设计必不可少的基础，主要包括异步信号的同步处理，同步FIFO，异步FIFO，时钟无缝切换，信号滤波debounce等等，后面会根据大家反馈情况再介绍新电路。

首先介绍异步信号的跨时钟域同步问题。

一般分为单bit的控制信号同步，以及多bit的数据信号同步。

多bit的信号同步会使用异步FIFO完成，而单bit的信号同步，又是时钟无缝切换电路以及异步FIFO电路的设计基础，这里先介绍单bit信号同步处理。

clka域下的信号signal_a，向异步的clkb域传递时，会产生亚稳态问题。

所有的亚稳态，归根结底就是setup/hold时间不满足导致。

在同一个时钟域下的信号，综合以及布线工具可以在data路径或者clock路径上插入buffer使得每一个DFF的setup/hold时间都满足；但是当signal_a在clkb域下使用时，由于clka与clkb异步，它们的相位关系不确定，那么在clkb的时钟沿到来时，无法确定signal_a此时是否处于稳定无变化状态，也即setup/hold时间无法确定，从而产生亚稳态。

这种异步信号在前后端流程里面是无法做时序分析的，也就是静态时序分析里常说的false_path。

消除亚稳态，就是采用多级DFF来采样来自另一个时钟域的信号，级数越多，同步过来的信号越稳定。

对于频率很高的设计，建议至少用三级DFF，而两级DFF同步则是所有异步信号处理的最基本要求。

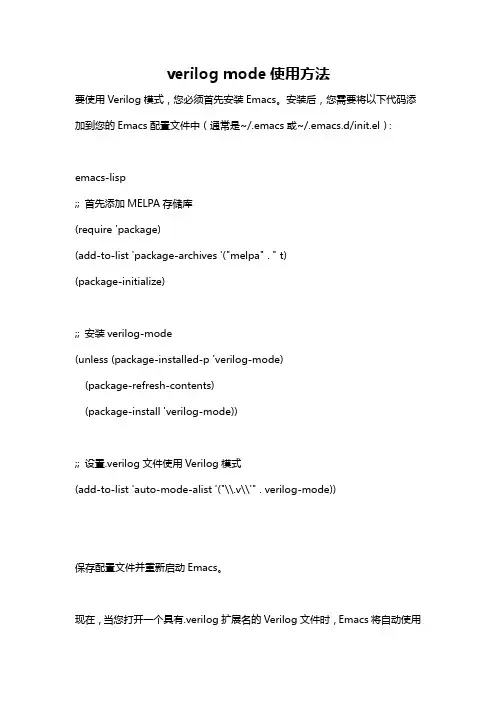

verilog mode使用方法要使用Verilog模式，您必须首先安装Emacs。

安装后，您需要将以下代码添加到您的Emacs配置文件中（通常是~/.emacs或~/.emacs.d/init.el）：emacs-lisp;; 首先添加MELPA存储库(require 'package)(add-to-list 'package-archives '("melpa" . " t)(package-initialize);; 安装verilog-mode(unless (package-installed-p 'verilog-mode)(package-refresh-contents)(package-install 'verilog-mode));; 设置.verilog文件使用Verilog模式(add-to-list 'auto-mode-alist '("\\.v\\'" . verilog-mode))保存配置文件并重新启动Emacs。

现在，当您打开一个具有.verilog扩展名的Verilog文件时，Emacs将自动使用Verilog模式。

在Verilog模式中，您可以使用以下快捷键：- `C-c C-c`：编译当前Verilog文件。

- `C-c C-v`：运行Verilog模拟器（例如VCS，ModelSim）以运行当前文件。

- `C-c C-s`：在当前行处设置一个断点。

- `C-c C-k`：从当前点开始编译并运行直到下一个断点。

- `C-c C-r`：重新运行上次运行的模拟器命令。

您还可以使用Tab键自动缩进Verilog代码，并使用其他诸如代码折叠、自动补全等功能。

这只是Verilog模式的一些基本用法，有更多功能可以查看官方文档或使用`C-h m`查看模式帮助。

毕业论文--数字电路课程设计报告--基于1602液晶屏的数字万年历Verilog版基于1602液晶屏的数字万年历（Verilog版）课程名称：数字电路课程设计专业：集成电路设计与集成系统基于1602液晶屏的数字万年历（Verilog版）一．设计要求1．基本功能设计一个数字钟，能够显示当前时间，分别用6个数码管显示小时、分钟、秒钟的时间，秒针的计数频率为1Hz，可由系统脉冲分频得到。

在整点进行提示，可通过LED闪烁实现，闪烁频率及花型可自己设计。

能够调整小时和分钟的时间，调整的形式为通过按键进行累加。

具有闹钟功能，闹钟时间可以任意设定（设定的形式同样为通过按键累加），并且在设定的时间能够进行提示，提示同样可以由LED闪烁实现。

2．扩展功能设计模式选择计数器，通过计数器来控制各个功能之间转换。

调整当前时间以及闹钟时间，在按键累加的功能不变的基础上，增加一个功能，即当按住累加键超过3秒，时间能够以4Hz的频率累加。

用LCD液晶屏来显示当前时间及功能模式。

二．设计分析及系统方案设计1．要求分析：基于FPGA实际并发处理的特点，对于实现数字万历年系统，相比于任何嵌入式处理器而言，其特点和优势将得以更加全面体现。

数字万年历中所有模块都将基于基准时钟源进行处理，结合FPGA本身的特点，在时钟源下可进行精确计数，可轻易而产生十分精确的万年历时间。

基础部分：万年历可包括以下时间处理模块：基于秒时钟计数器进行判断处理。

①秒，分，时。

②星期，上/下午。

③日，月，年。

④闹钟功能部分：①时间设定：使用四个按键进行控制，分别是：设置复位按键，设置移位键，功能“加”键，功能“减”键。

②整点报时部分：使用7个绿色LED作为提示灯。

③闹钟提示部分：使用16个红色LED作为闹钟报时提示。

显示部分：使用LCD1602液晶显示屏作为万年历的主显示屏，闹钟显示部分使用6个7段数码管。

2．方案设计基于FPGA的特点以及本万年历系统自身功能特点的实现方式。

基于DE2-115开发板的FPGA入门设计实验1、Lab1: 4位加法器、减法器的设计1.1 摘要在文件add_sub里面的工程文件operation_4.v为顶层文件，该顶层文件包含了三个子模块，分别为数码管显示模块，4位带进位的二进制加法器模块和4位带借位的二进制减法器模块，最后通过DE2-115开发板显示实验结果。

1.2 程序1）add_4bits.v 加法器module adder_4bits(input clk,input rst_n,input [3:0] x,input [3:0] y,output reg [3:0] sum,output reg carry_out //溢出位);always@(posedge clk or negedge rst_n)beginif(!rst_n){carry_out, sum} <= 0;else{carry_out, sum} = x + y;endendmodule2）substractor_4bits.v减法器module subtractor_4bits(input clk,input rst_n,input [3:0] x,input [3:0] y,output r eg [3:0] sub,output r eg borrow_out);always@(posedge clk or negedge rst_n) beginif(!rst_n){borrow_out, sub} <= 0;elsebeginif(x >= y){borrow_out, sub} = {1'b0, x - y};else{borrow_out, sub} = {1'b1, x - y};endendendmodule3)seg7_lut.v 数码管显示译码模块module Seg7_lut(input [3:0] iDIG,output r eg [6:0] oSEG);always @(iDIG)begincase(iDIG)4'h1: oSEG = 7'b1111001; // ---t----4'h2: oSEG = 7'b0100100; // | |4'h3: oSEG = 7'b0110000; // lt rt4'h4: oSEG = 7'b0011001; // | |4'h5: oSEG = 7'b0010010; // ---m----4'h6: oSEG = 7'b0000010; // | |4'h7: oSEG = 7'b1111000; // lb rb4'h8: oSEG = 7'b0000000; // | |4'h9: oSEG = 7'b0011000; // ---b----4'ha: oSEG = 7'b0001000;4'hb: oSEG = 7'b0000011;4'hc: oSEG = 7'b1000110;4'hd: oSEG = 7'b0100001;4'he: oSEG = 7'b0000110;4'hf: oSEG = 7'b0001110;4'h0: oSEG = 7'b1000000;endcaseendendmodule1.3 结果本设计通过Verilog HDL硬件描述语言。

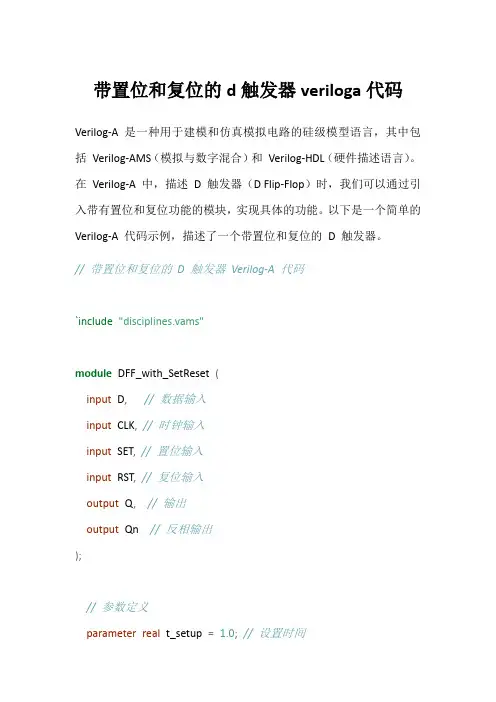

带置位和复位的d触发器veriloga代码Verilog-A 是一种用于建模和仿真模拟电路的硅级模型语言，其中包括Verilog-AMS（模拟与数字混合）和Verilog-HDL（硬件描述语言）。
