风力发电并网技术及电能质量控制措施摘要：现阶段，我国各项经济呈现出迅猛发展的形式，人们对日常生活的要求越来越高。
电能已经成为人们必不可少的能源，我国对新能源的关注度越来越高，尤其是“可持续发展战略”提出以来，人们对如何提高风能、水能等新能源的利用率展开了研究。
关键词：风力发电;并网技术;电能质量;控制措施1风力发电并网技术我们所述的风力发电并网技术指的是发电机输出的电压在幅值，频率乃至向位上和电网系统的电压是一致的。
风力发电并网是完成风力发电到电能供应的必要过程，是实现电能输出的必要环节。
并网技术的关键是确保风力发电机组输出，电力能源的电压和被接入电网的电压在扶智相位频率等方面保持一致，能够保证风力发电并网实施后，整体电能供应的稳定性而目前的风力发电并网技术主要有两种，一种是同步风力发电并网技术，另一种是异步风力发电并网技术。
同步风力发电并网技术主要是将风力发电机和同步发电机相结合，在进行同步发电机的运行中能够有效的输出有功功率，并且能保证为发电提供必要的无功功率，促进周波稳定性提升，可以有效的提高电能稳定性。
同步风电发力机具有工作效率高，体积小，结构紧凑，成本的可靠性高，维护量小等优点。
该发电机的转速平稳负载特性强，周波稳定，发电机组发电电能质量高，这导致同步风力发电机在风力发电中的应用十分广泛。
同步风力发电并网技术在整个风力发电技术的应用中占很大的比重。
在同步风力发电并网技术的应用中，风速波动明显会造成转子转距出现较大的波动，容易影响发电机组并网调速的准确性。
为了解决这个问题，可以采用在电网和发电机组之间安装变频器的方法避免电力系统无功震荡和步失，有效的提高并网质量。
异步风力发电并网技术跟同步风力发电并网技术相比，其主要是借助转差率实现对发电机的运行复合的调整目标，在具体的调速精度方面要求并不高。
这种技术能够减少相关同步，设备安装的繁琐，也可以省去整部操作环节，实现转速的适当调整。
但是这种技术也有缺点，他在具体的并网操作中可能会产生冲击电流，如果产生的冲击电流过大，就会导致电网电压水平降低，不利于电网的安全运行。

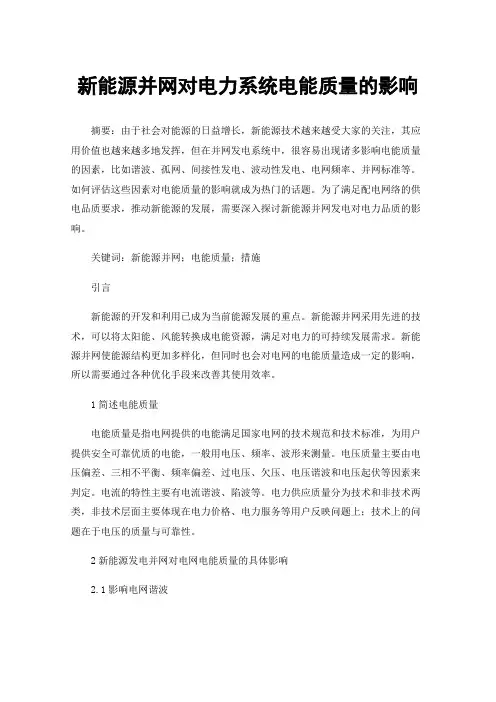

新能源并网对电力系统电能质量的影响摘要：由于社会对能源的日益增长，新能源技术越来越受大家的关注，其应用价值也越来越多地发挥，但在并网发电系统中，很容易出现诸多影响电能质量的因素，比如谐波、孤网、间接性发电、波动性发电、电网频率、并网标准等。
如何评估这些因素对电能质量的影响就成为热门的话题。
为了满足配电网络的供电品质要求，推动新能源的发展，需要深入探讨新能源并网发电对电力品质的影响。
关键词：新能源并网；电能质量；措施引言新能源的开发和利用已成为当前能源发展的重点。
新能源并网采用先进的技术，可以将太阳能、风能转换成电能资源，满足对电力的可持续发展需求。
新能源并网使能源结构更加多样化，但同时也会对电网的电能质量造成一定的影响，所以需要通过各种优化手段来改善其使用效率。
1简述电能质量电能质量是指电网提供的电能满足国家电网的技术规范和技术标准，为用户提供安全可靠优质的电能，一般用电压、频率、波形来测量。
电压质量主要由电压偏差、三相不平衡、频率偏差、过电压、欠压、电压谐波和电压起伏等因素来判定。
电流的特性主要有电流谐波、陷波等。
电力供应质量分为技术和非技术两类，非技术层面主要体现在电力价格、电力服务等用户反映问题上；技术上的问题在于电压的质量与可靠性。
2新能源发电并网对电网电能质量的具体影响2.1影响电网谐波新能源发电系统中，产生谐波的方法有两种。
比如从风能来说，一是由于风电机组自身安装的功率电子设备会产生谐波。
恒速风电机组与电网直接连接，在其软启动时，必须利用电力电子设备将其与电网连接，从而引起谐波。
而变速风力发电机，是由整流器与变频器连接到电网，若开关频率刚好处于谐波的区域，就会造成很大的谐波问题；二是风电机组的并联补偿电容会与线路电抗产生共振。
在风电机组中，要实现无功就地平衡，必须安装并联补偿设备，但是由于电网的谐波时有发生，加上电网本身的复杂，在一定的情况下，会产生谐波的放大，乃至整个系统共振。
因此，在风电场中应尽量避免采用单一变速或恒定速度的风电机组，以免造成局部电网的谐波电压偏高，因此建议采用多种风机混联。
大规模风电接入电网的相关问题及措施发表时间：2020-12-14T06:52:34.886Z 来源：《防护工程》2020年25期作者：何帆郭芮王海兵[导读] 随着我国电力行业的发展，对于风力发电也逐渐的关注起来。
人们生活水平的上升，对于能源的需求也逐渐的提升，能源的利用率在大幅度的提高。
所以，进行一些新能源的开发和利用就成为了当下最为重要的问题。
风力发电是目前一种发电能源的创新突破，然而风力发电有着非常好的优势，但也存在着一些比较明显的问题。
本文主要研究关于大规模的风电接入电网的相关问题以及其措施。
何帆郭芮王海兵中国水电顾问集团风电瓜州有限公司甘肃酒泉 736100摘要：随着我国电力行业的发展，对于风力发电也逐渐的关注起来。
人们生活水平的上升，对于能源的需求也逐渐的提升，能源的利用率在大幅度的提高。
所以，进行一些新能源的开发和利用就成为了当下最为重要的问题。
风力发电是目前一种发电能源的创新突破，然而风力发电有着非常好的优势，但也存在着一些比较明显的问题。
本文主要研究关于大规模的风电接入电网的相关问题以及其措施。
关键词：大规模；风电；接入电网；相关问题；措施前言：风力发电主要是将风能源转化为电能的过程。
风力发电由于风力是一种自然的现象，所以风力发电没有一定的危害性，是相当环保的。
而且，风力能源可以产生较为巨大的电能，为人们提供更多的电力。
因此，风力发电是非常受国家乃至人们的关注的。
如果能够将风力发电接入到电网中，将会使得电网的发展拥有较好的突破，使得国家的新能源的开发和运用发生较为创新的变化，可以持续性地为人们提供电力能源，推动电力行业的发展，提高人们的生活用电质量[1]。
一、大规模的风电接入对电力系统的影响（一）对于电力系统稳定性的影响首先对于风力发电处在规模小的情况下，因为整体的负荷以及功率都是比较小的，所以会使得因电阻而导致的电力损失有所降低，在此时，风力发电的接入在电网电压的整体上看是可以达到促进其稳定性的作用。
风电并网实施方案风电并网是指将分布在不同地点的风力发电机组与电力系统相连接，实现风电发电与电网之间的有效连接和运行。
风电并网实施方案是风电项目建设的重要环节，其合理性和可行性直接关系到风电项目的运行效率和安全稳定。
本文将就风电并网实施方案进行详细阐述。
首先，风电并网实施方案需要充分考虑当地的风资源情况和电力系统的接入能力。
在选择风电项目的并网点时，需充分考虑当地的风资源分布情况，选择风能资源丰富、风速稳定的区域，以确保风电发电量的稳定性和可预测性。
同时，还需要对当地电力系统的接入能力进行评估，确保风电项目的并网不会对电力系统造成过大的冲击，保障电网的安全稳定运行。
其次，风电并网实施方案还需要考虑风电项目的技术特点和并网设备的选型。
在风电项目的并网方案设计中，需要充分考虑风电机组的技术特点和并网设备的选型，确保风电机组与电力系统之间的匹配性和稳定性。
同时，还需要合理设计并网系统的保护控制方案，确保在风电项目发生故障时能够及时隔离，保障电力系统的安全稳定运行。
另外，风电并网实施方案还需要考虑风电项目的运行管理和维护保养。
在风电项目并网后，需要建立完善的运行管理制度，确保风电项目的安全稳定运行。
同时，还需要进行定期的设备检修和维护保养，延长风电设备的使用寿命，提高风电项目的经济效益。
最后，风电并网实施方案还需要考虑风电项目的环境影响和社会效益。
在风电项目并网前，需要进行环境影响评价，确保风电项目的建设和运行不会对当地的生态环境造成影响。
同时，还需要充分考虑风电项目对当地经济和社会的促进作用，制定合理的社会效益评估方案，确保风电项目的可持续发展。
综上所述，风电并网实施方案是风电项目建设的重要环节，其合理性和可行性直接关系到风电项目的运行效率和安全稳定。
只有充分考虑当地的风资源情况和电力系统的接入能力，合理设计并网方案和并网设备选型，建立完善的运行管理制度，考虑环境影响和社会效益，才能确保风电项目的顺利并网和安全稳定运行。
电力系统中的风电并网与输变电研究电力系统是现代社会中不可或缺的基础设施之一，为满足人们对能源的需求，传统的燃煤、水电等发电方式已无法满足迅速增长的用电需求。
在可再生能源的发展中，风能作为一种重要的清洁能源，风电并网和输变电技术的研究对电力系统的可靠运行和稳定供电具有重要意义。
风电并网是指将风力发电系统与电力系统进行连接，通过电网输送清洁的风能。
风力发电系统将风能转化为机械能，再经过风力发电机转化为电能，最终与电力系统进行连接。
风电并网技术可以有效地利用风能资源，减少了对传统能源的依赖，实现了绿色能源的利用。
同时，风电并网技术也面临一系列挑战，如风电机组的可靠性、并网对电力系统的影响等。
为了实现风电并网，输变电技术在电力系统中起着至关重要的作用。
输变电技术是将电能从发电厂输送到用户之间的技术和设备系统。
在风电并网中，输变电技术主要解决了以下问题：长距离电量输送、电压和频率的稳定控制、电能的可靠传输等。
随着风电装机容量的增加，输变电技术也提出了新的要求，如提高输电效率、减少线路损耗、降低系统负荷等。
针对电力系统中的风电并网与输变电研究，学界和工业界进行了大量的探索和实践，取得了一系列成果。
例如，针对风电机组可靠性问题，研究者从风电机组的设计、制造、维护等方面进行了深入研究，提高了风电机组的可靠性和运行稳定性。
另外，研究人员还针对风电并网对电力系统的影响进行了模拟和仿真，分析了风电的并网方式、电压和频率等问题，为电力系统的稳定运行提供了理论和实践的支持。
在输变电技术方面，学者们提出了一系列的技术手段和解决方案。
例如，采用高压直流输电技术可以有效解决长距离输电的问题，提高输电效率和稳定性；而柔性直流输电技术则可以提高输电网对风电等可再生能源的接纳能力。
此外，智能电网技术的引入也为电力系统中的风电并网与输变电提供了更高效、灵活的解决方案，实现了对风电电量的精确监控和优化控制。
值得一提的是，电力系统中的风电并网与输变电研究并非只有技术层面的问题，也涉及到政策、经济等多个方面。
风力发电和光伏发电并网的问题和对策发布时间：2023-02-15T07:46:11.605Z 来源：《当代电力文化》2022年19期作者：杨航行[导读] 科技的进步，促进人们对能源需求的增多杨航行重庆大唐国际石柱发电有限责任公司发展建设部 409106摘要：科技的进步，促进人们对能源需求的增多。
风能和太阳能都是取之不尽的清洁型能源，也是新能源开发背景下的新产物，风力发电与光伏发电具有很强的经济性与环保性特点，避免过度消耗自然资源。
但是就实际情况来看，在两者并网过程中，依然存在着多方面问题，包括调试困难、运行不流畅等，如果没有采取合适的手段予以解决，将会严重影响到电力系统的稳定性。
因此，对风力发电和光伏发电并网问题进行研究具有重要意义。
关键词：新能源，并网技术，风力发电，光伏发电引言分布式光伏发电作为传统化石能源的补充，在我国电力市场上的份额比重越来越大。
随着分布式光伏发电建设成本的降低，国家对光伏产业的政策支持和税费优惠力度较大，光伏发电已成为当前热门领域。
1新能源发展的电网规划关键技术1.1太阳能光伏发电技术太阳能光伏发电技术也是新能源技术的一种，在我国已经取得了较大的突破，具体应用成果非常可观，但是在具体的应用环节中还必须要借助一定技术的支持。
并网型、独立用户型以及并网与独立型共存是太阳能光伏发电按照其结构形式和实施地点的差异来进行的型号划分。
并网型对场地和整体系统的要求颇高，主要作用是对电压和电流进行收集从而起到供电效果。
独立型适用于居民楼顶和建筑物顶层来开展，该型号的优势除了可以满足对日常用电需求，还可以将多余的电力传送至电网系统来应用。
并网与独立型融合是经过对电压源头进行操作控制，实现两种来回切换进行发电。
当前，电网技术人员依靠载波频率形式来实现对滤波器装置的优化，从而达到对电力系统谐波电流参数的有效管控。
1.2风力发电技术风力发电是指利用风力带动风车叶片转动，从而将风能转化为机械能，驱动发电机发电的技术。
制约风力发电的原因及改善对策对于风力发电来说，尽管困扰风电发展的并网消纳等问题仍存在，但机遇与挑战并存。
本文就制约风力发电的原因和改善对策谈了作者的几点看法。
标签：风力发电弃风并网一、前言随着全球气候变暖和能源危机，世界各国都在研究利用可再生的清洁能源。
风是一种可再生、无污染而且储量巨大的能源，风力发电作为一种重要的可再生能源形式，越来越受到世人的关注。
根据中国风能专业委员会2010年的统计，截止到2009年12月31日，中国风电累计装机超过1000MW的省份超过9个，其中超过2000MW的省份4个，分别为内蒙古（9196.2MW）、河北（2788.1MW）、遼宁（2425.3MW）和吉林（2063.9MW）。
内蒙古2009年当年新增装机5545.2MW，累计装机9196.2MW，实现150%的大幅度增长。
装机容量，跃居亚洲第一，世界第四。
风力发电之所以在全世界发展迅速，除了在能源和环保方面的优势外，还因为风电场本身所具有的独特优点：（1）风电是一种可再生的洁净能源，不消耗化石资源也不污染环境，这是火力、核电等无法比拟的优点。
（2）开工建设周期短。
（3）装机规模灵活，可根据资金情况决定一次装机规模，实现安装一台投产一台。
（4）（5）实际占地面积小发电机组与监控、变电等建筑仅占火电厂1%的土地，其余场地仍可供农、牧、渔使用。
国家能源局副局长刘琦在2012年11月15日表示，党的十八大提出大力推进生态文明建设，积极开展可再生能源消费革命，建设美丽中国，风电在中国仍具有广阔的发展前景和市场空间。
但是风电还有一个缺点就是风况是不稳定的，有时无风有时又有破坏性的大风，这都是风力发电必须解决的实际问题。
二、制约发展的原因风电的发展近年来受到了很大的限制，主要表现为并网困难、弃电现象突出、脱网风险大，即使已经并网的风电场也面临着频繁被限电的问题。
1）国内并网难、产能过剩。
从国家电网公司了解到，2012年6月，我国并网风电达到5258万千瓦，超过美国成为世界第一风电大国。
风电并网对电力系统的影响及改善措施
中国电力工程顾问集团公司-—王敏
[摘要]：由于风电场是一种依赖于自然能源的分散电源，同时目前大多采用恒速恒频异步风力发电系统，其并网运行降低了电网的稳定性和电能质量。着眼于并网风电场与电网之间的相互影响，特别是对系统稳定性以及电能质量的影响，对大型风电场并网运行中的一些基础性的技术问题进行了研究。 [关键词]:风电场；并网；现状分析。
一、引言 风力发电作为一种重要的可再生能源形式，越来越受到人们的广泛关注,并网型风力发电以其独特的能源、环保优势和规模化效益，得到长足发展,随着风电设备制造技术的日益成熟和风电价格的逐步降低，近些年来，无论是发达国家还是发展中国家都在大力发展风力发电。 风力发电之所以在全世界范围获得快速发展，除了能源和环保方面的优势外，还因为风电场本身所具有的独特优点：(1)风能资源丰富，属于清洁的可再生能源；(2)施工周期短，实际占地少，对土地要求低；(3)投资少，投资灵活，投资回收快；(4)风电场运行简单，风力发电具有经济性；(5)风力发电技术相对成熟。 自20世纪80年代以来，大、中型风电场并网容量发展最为迅猛，对常规电力系统运行造成的影响逐步明显和加大,随着风电场规模的不断扩大，风电特性对电网的负面影响愈加显著，成为制约风电场建设规模的严重障碍。因此深入研究风电场与电网的相互作用成为进一步开发风电所迫切要求解决的问题。其局限性主要表现在：(1)风能的能量密度小且不稳定，不能大量储存；(2)风轮机的效率较低；(3)对生态环境有影响，产生机械和电磁噪声；(4)接入电网时，对电网有负面影响。
二、我国风力发电装机容量现状 根据中国风能协会发布《2012年中国风电装机容量统计》报告中数据显示，2012年，中国（不包括台湾地区）新增安装风电机组7872台，装机容量12960MW，同比下降26.5%；累计安装风电机组53764台，装机容量75324.2MW，同比增长20.8%。
2001-2012 年中国新增及累计风电装机容量区域装机情况图（引自《2012年中国风电装机容量统计》） 2006-2012 年中国各区域累计风电装机容量图（引自《2012年中国风电装机容量统计》） 三、风电并网对电力系统的影响 风力发电是一种特殊的电力，它以自然风为原动力，风资源的随机性和间歇性决定了风电机组的输出特性也是波动和间歇的。作为发电机构的异步发电机在发出有功功率的同时，需要从系统吸收无功功率，且无功需求随有功输出的变化而变化。当风电场的容量较小时，这些特性对电力系统的影响并不显著，但随着风电场容量在系统中所占比例的增加，风电场对电力系统的影响会越来越显著。本文主要从以下几个方面讨论并网风电场对电力系统的影响，包括并网过程对电网的冲击、对电网频率、电网电压、电网稳定性、电能质量以及继电保护的影响。 1、并网过程对电网的冲击 异步电机作为发电机运行时，没有独立的励磁装置，并网前发电机本身没有电压，因此并网时必然伴随一个过渡过程。直接并网时，流过5～8倍额定电流的冲击电流，一般经过几百毫秒后转入稳态。异步发电机并网时冲击电流的大小，与并网时网络电压的大小、发电机的暂态电抗以及并网时的滑差有关。滑差越大，则交流暂态衰减时间越长，并网时冲击电流有效值也就越大。风力发电机组与大电网并联时，合闸瞬间的冲击电流对发电机及电网系统安全运行不会有太大影响。但对小容量电网而言，风电场并网瞬间将会造成电网电压的大幅度下跌，从而影响接在同一电网上的其他电器设备的正常运行，甚至会影响到整个电网的稳定与安全。目前可以通过加装软起动装置和风机非同期并网来削弱冲击电 流，但会给电网带来一定的谐波污染。 2、对电网频率的影响 风电场对系统频率的影响取决于风电场容量占系统总容量的比例。当风电容量在系统中所占的比例较大时，其输出功率的随机波动性对电网频率的影响显著，影响电网的电能质量和一些对频率敏感负荷的正常工作。这就要求电网中其他常规机组有较高的频率响应能力，能进行跟踪调节，抑制频率的波动。考虑到风电的不稳定性，当风电由于停风或大失速而失去出力后，会使电网频率降低，特别是当风电比重较大时，会影响到系统的频率稳定性。消除该影响的主要措施是提高系统的备用容量和采取优化的调度运行方式。当然，当电力系统较大、联系紧密时，频率问题不显著。 3、对电网电压的影响 风力发电出力随风速大小等因素而变化，同时由于风力资源分布的限制，风电场大多建设在电网的末端，网络结构比较薄弱(短路容量较小)，因此在风电场并网运行时必然会影响电网的电压质量和电压稳定性。另外，风力发电机多采用感应发电机，感应发电机的运行需要无功支持，因此并网运行的风力发电机对电网来说是一个无功负荷。为满足风力发电场的无功需求，每台风力发电机都配有无功补偿装置。目前常用的是分组投切电容器，其最大无功补偿量是根据异步发电机在额定功率时的功率因数设计的。即在额定功率时无功补偿量必须保证功率因数达到设计的额定功率因数，一般大于0．98。由于分组投切电容器不能实现快速连续的电压调节，对快速的电压变化无能为力。风力发电对电网电压的影响主要有慢的(稳态)的电压波动、快的电压波动(1~lJ闪变)、波形畸变(1llJ谐波)、电压不平衡(即负序电压)、瞬态电压波动(1~lJ电压跌落和凹陷)等。 4、对电网稳定性的影响 风电接入系统引起的稳定问题主要是电压稳定问题。这是由于： (1)普通的无功补偿方式为电容器补偿，补偿量与接入点电压的平方成正比，当系统电压水平降低时，无功补偿量下降很多，而风电场对电网的无功需求反而上升，进一步恶化电压水平，严重时会造成电压崩溃，风机被迫停机； (2)在故障和操作后未发生功角失稳的情况下，部分风电机组由于自身的低电压保护而停机，风电场有功输出减少，相应地系统失去部分无功负荷，从而导致电压水平偏高，甚至使风电场母线电压越限； (3)故障切除不及时，会发生暂态电压失稳； (4)风电场出力过高有可能降低电网的电压安全裕度，容易导致电压崩溃。总而言之，并网型风电场对于电网稳定性的主要威胁，一方面是风速的波动性和随机性引起风电场出力随时问变化且难以准确预测，导致风力发电接入系统时潜在安全隐患；另一方面是弱电网中风电注入功率过高引起的电压稳定性降低。 5、对电能质量的影响 风电对于电力系统是一个干扰源。风电对电能质量的影响主要有以下三方面(前述对电压的影响是最重要的方面)： (1)风速变化、湍流以及风力机尾流效应造成的紊流，会引起风电功率的波动和风电机组的频繁启停，风机的杆塔遮蔽效应使风电机组输出功率存在周期性的脉动； (2)软起动并网时，由软起动装置引起的各次谐波； (3)风电经AC／DC／AC并网时，由于脉宽调制变换器产生的谐波。谐波的次数和大小与采用的变换装置和滤波系统有关。 6、对继电保护装置的影响 与常规配电网保护不同，通过风电场与电力系统联络线的潮流有时是双向的。风力发电机组在有风期间都和电网相连，当风速在起动风速附近变化时，为防止风电机组频繁投切对接触器的损害，允许风电机组短时电动机运行，此时会改变联络线的潮流方向，继电保护装置应充分考虑到这种运行方式。其次，并网运行的异步发电机没有独立的励磁机构，在电网发生短路故障时，由于机端电压显著降低，异步发电机仅能提供短暂的冲击短路电流。此外， 由于目前一般风机出口电压大都是690V，折算到35kV(威更高电压等级)侧时其阻抗需乘以 =(u35／Uo 6 ),因此从35kV侧的等值电路来看，风力发电机及相应的低压电缆相当于一个很大的限流电抗，短路电流无法送出，因此风电接入点的保护配置要考虑到风电场的这一特点。总之，风电场故障电流主要由公用电网电源提供，风电场保护的技术困难是如何根据有限的故障电流来识别故障的发生，从而使保护装置快速而准确地动作。 7、大容量风电并网电网故障对潮流的影响 在电网发生事故时，系统电压瞬时发生变化，风机在自身保护特性的作用下，降低了出力，系统潮流重新分布，重要联络线潮流变化明显。通过电网实际故障经模拟计算故障情况下风电机组出力变化对系统潮流的影响，因此在各种工况计算时，应充分考虑风电机组出力对计算结果的影响。积累风电运行经验，对故障期间风电受低电压能机组的实际动作、出力变化情况提供基础数据，以提高仿真计算的精确度，更好地掌握在风电机组并网时的系统运行经验。 8、电网电压不平衡对风力发电机组的影响 潮流计算是获取电网运行情况和分析电网稳定状态的基础工具, 一些风力发电的相关研究已经使用了潮流计算。这些研究近似认为系统三相平衡, 潮流可以采用单相代表三相来处理, 然而为了研究电网的三相不平衡运行, 三相必须分别计算。由于风力发电机并网点电压取决于系统电压, 而风力发电机组吸收的无功功率及机端电容补偿的无功功率与并网点电压有关。因此风力发电机组母线电压、无功均为未知量。风力异步发电机并入电网, 发出有功功率, 吸收无功功率。同时电网通过发电机终端电压影响风力发电机组的运行。风力发电机组与电网的关系实际上是功率和电压之间的关系, 通过适当连接电网和风力发电机组的模型可以进行综合仿真. 仿真步骤如下: (1) 设t=t0(t0 是仿真周期的起始时间) , 给出各母线电压各相初始值； (2) 应用t 时刻风速和风力发电机组终端电压当前值, 进行风力发电机组动态仿真, 计算出风力发电机组有功、无功功率； (3) 进行电网三相潮流计算, 得到修正后电压； (4) 应用t 时刻风速和风力发电机组终端电压当前值, 进行风力发电机组动态仿真, 计算出风力发电机组有功、无功功率； (5) 如果有功和无功功率的初始值与修正后的修正值非常接近(误差<10-3),则进入第6 步,否则返回第3 步； (6) t=t+$t($t是时间步长)；
