水压试验施工方案

施工方案：管道水压试验方案一、前言管道水压试验是建筑物的装修工程中必不可少的一项，使用水压试验的目的是检测管道系统是否存在泄漏或其他的问题。

然而，在实施管道水压试验的时候，需要严格遵守安全、保健方面的规定，以达到安全、高效、质量上乘的效果。

二、施工准备1、水压试验设备准备：提前准备好水压试验设备，需要验压泵、压力表、尺子等工具。

2、施工材料准备：准备好管道连接处所需材料，如管卡、密封胶带等防漏密封材料。

3、施工人员准备：归功于试验操作需要的技术要求较高，选职之前，确定好水压试验人员的工作安排，确保人员熟练掌握试验流程及方法，并具备紧急处置的能力，确保试验等环节的安全。

三、施工流程1、管道水压试验前准备：- 安装管道悬挂架和管道保护设施；- 封堵管道两端，并在试验管道的一端装备弯头，板夹等以方便液压试验；- 排除管道内部的杂物和异物；- 研究试验方案和试验方案，正确设定试验参数，并制定好安全保障措施。

2、管道水压试验执行：- 首先进行预试压，预试压一般应达到压力试验压力的 1.1～1.2 倍，试验时间为 20～30 分钟；- 然后进行压力试验，压力试验压力应达到设计压力的 1.5 倍及以上，试验时间为 2 小时，测试期间观察管道跑冒滴漏情况并及时记录；- 压力试验完成后，放掉管道内残余水，拆卸试验设备和密封胶带等设备，恢复试验段的管道径向变形；- 汇总记录管道水压试验数据并处理。

四、注意事项：1、在管道试验开始前，要认真做好检查工作，尤其是管道的连接处要做好防漏密封工作。

2、在管道试验过程中，要时刻关注管道的运行情况，特别是要注意管道是否出现跑冒滴漏等问题，以便及时采取措施。

3、在管道试验后，要及时处理测试数据，并对可能存在的漏点进行修复或更换。

同时，要做好管道防腐保护工作。

4、在试验过程中，要遵循“安全第一，预防为主”的原则，特别是要控制管道的压力，以免发生伤人事故。

五、总结管道水压试验是非常重要的一项工作，建筑装修工程中必不可少。

施工方案：管道水压试验方案引言管道工程是现代化建设的重要组成部分，其中对管道水压试验是不可或缺的步骤。

该文旨在规范管道水压试验的流程和方法，确保管道工程的质量和安全。

测试流程准备工作在进行管道水压试验前，需要做好以下准备工作：1.清洗管道：用高压水枪等工具对管道进行清洗，确保内壁干净。

2.接口处理：检查管道接口是否牢固，如有松动或裂纹应及时修补。

3.拦水措施：拦截相应管段进水口和出水口处，在该管段周围建立隔离带，分离出待测试的管段。

实施测试1.加水：利用加压泵或水泵，向管道内注入水，在管道内形成一定压力。

2.压力维持：保持一定时间，观察管道压力是否有异常变化，同时对管道进行观察，发现异常情况应及时停止测试并进行修复。

3.排空水：待测试结束后，需要按照一定程度开启管道阀门进行排空，然后关闭进、出水口，打开整个管段排气口，将管内水完全放出。

测试要点压力控制管道水压试验需要控制压力的稳定性和安全性，一般根据管道的设计压力、材质、口径等因素确定管道的测试压力。

测试中需要掌握的关键点包括：控制测试压力，确保不超过管道设计压力；注意测压精度，测试过程中需要进行多次测压，所得数据之间的误差不应超过标准值。

安全措施1.建立警示标示：在测试前后，需要设置警示标示，提醒人员不得接近现场。

2.安全装备：为工作人员提供安全帽、防护口罩等安全装备。

3.应急预案：测试过程中，需要制定科学合理的应急预案，确保测试过程中出现突发状况的安全性。

测试结果判定测试过程中需进行多次测压和检查，判定测试结果应考虑以下因素：1.管道整体压力变化情况是否合理。

2.各个管道接口处是否有渗水现象。

3.是否发现管道漏水，如果有，需要及时找出问题并予以解决。

结论对于管道水压试验，应该认真研究、合理设计和充分沟通，并制定出具体的施工方案。

同时，需要注意相关安全措施和应急预案，确保测试的顺利进行。

若测试结果符合要求，则表明管道工程的设计和施工质量达到了预期目标。

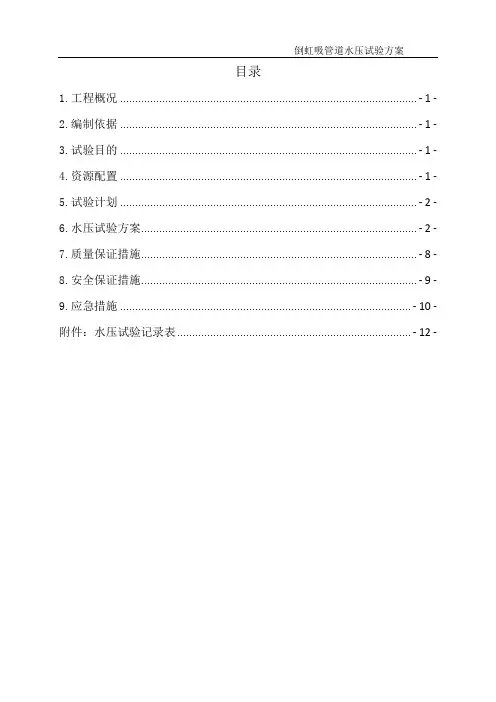

倒虹吸管道水压试验方案目录1.工程概况 ................................................................................................... - 1 -2.编制依据 ................................................................................................... - 1 -3.试验目的 ................................................................................................... - 1 -4.资源配置 ................................................................................................... - 1 -5.试验计划 ................................................................................................... - 2 -6.水压试验方案............................................................................................ - 2 -7.质量保证措施............................................................................................ - 8 -8.安全保证措施............................................................................................ - 9 -9.应急措施 ................................................................................................. - 10 - 附件：水压试验记录表 .............................................................................. - 12 -倒虹吸管道水压试验方案1.工程概况XXX倒虹吸共6个，分别为XXX。

水压试验具体方案1、水压试验方案管道上部土方回填前，需进行系统严密性水压试验，以检查各联接部分的严密性，由于本项目管线较长，故采取分段打压进行严密性试验，分段长度根据现场实际情况确定，暂定1km。

试验所需打压水来源视工程地质而定，能利用地下水时利用地下水解决，无法利用地下水时在工程附近的村镇取水解决，为减少用水费用，水源应尽量重复利用。

根据工程布置、堵头位置、压力等级确定现场分段试压长度，长度不超过1km。

根据《给水排水管道工程施工及验收规范》(GB50268-2008)，输水管道水压试验的试验压力以及允许压力降等取决于管道运行设计压力及管材，试验压力、允许压力降及试验方案具体内容等如下：（1）水压试验的试验压力1）钢管：试验压力=P（设计工作压力）+0.5MPa，且不小于0.9MPa；2）预应力钢筒混凝土管：当设计工作压力≤0.6MPa时，试验压力=1.5*P（设计工作压力）；当设计工作压力＞0.6MPa时，试验压力=P（设计工作压力）+0.3MPa。

（2）水压试验的允许压力降管道水压试验包括预试验阶段和主试验阶段，预试验阶段和主试验阶段试验严格按《给水排水管道工程施工及验收规范》(GB50268-2008)有关条款执行，并满足钢管允许压力降和预应力钢筒混凝土管0.03MPa允许压力降要求。

2、管道水压试验（1）管道浸泡时间对试压管道冲水时一并进行排气，管道冲水完成后进行浸泡，浸泡时间不小于48小时。

（2）水压试验的压力标准试验段内，管材设计工压最高值减去0.3Mpa，作为水压试验压力，就高不就低。

考虑到试验段长度不一、地形起伏较大，管材设计工压不一，试验段内设计工压最小的管材不应再在此段试验时超过规范规定的压力受到破坏，因而确定以下二个压力值，取小值作为该段的试验压力。

1）每水压试验段的设计最大压力数值-0.3Mpa作为水压试验压力；2）每水压试验段的设计最小压力数值+0.3Mpa作为水压试验压力。

压力管道水压试验方案工程概述本工程包括Q235B型钢管和PVC-U管两种输水管道。

钢管壁厚为6.5mm，焊缝质量等级为Ⅱ级，接口形式为V型，坡口为60°。

焊缝已经经过磁粉无损探伤，全部合格。

PVC-U 管道采用密封圈承插口连接，管径分别为DN355、DN140、DN110、DN90，根据管径和压力值不同，采取不同管径不同压力值分段试验。

二、编制依据1.管道安装设计施工图纸。

2.GB-2008《给水排水管道施工及验收规范》。

3.GB-2010《工业金属管道工程施工规范》。

4.GB-1998《现场设备、工业管道焊接工程施工及验收规范》。

三、压力管道的水压试验方法一）试压计划压力试验分强度试验和严密性试验。

钢管和PVC-U管分别进行试验。

根据相关规范规定，压力管道水压试验以1.0km 为宜。

PVC-U管根据实际情况，采取不同管径不同压力值分别进行压力试验（见附表二）。

强度试验压力应为工作压力的1.5倍。

二）试验准备1.管道安装完成后，应进行清洗，确保管道内部干净。

2.所有阀门、附件等设备应安装齐全，密封良好。

3.试验前应进行安全检查，确保人员和设备安全。

4.试验前应进行试验计划的编制和报验。

三）试验过程1.开始试验前，应先将管道内充满水，并排除气体。

2.试验期间应保持试验压力稳定，检查管道是否有渗漏。

3.试验结束后，应将管道内的水排放干净，并进行记录。

四）试验结果1.试验结束后，应进行试验结果的记录和报告。

2.如发现管道有渗漏或其他问题，应及时进行处理。

3.试验合格后，方可进行下一步工作。

四、注意事项1.试验期间应保持现场安全，严禁吸烟、使用明火等行为。

2.试验期间应定期检查设备的工作状态，确保设备正常运行。

3.试验期间应按照试验计划进行试验，不得随意更改。

4.如发现异常情况，应立即停止试验并进行处理。

5.试验结束后，应将现场恢复原状，清理垃圾。

压力下降不得超过0.05MPa，且系统无渗漏，以确保管道的严密性。

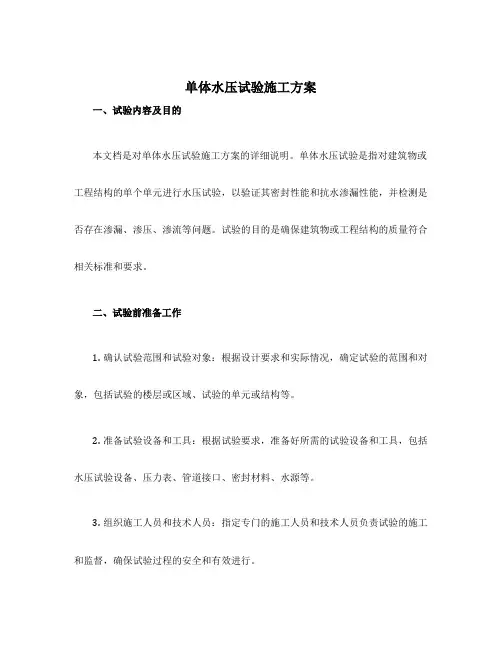

单体水压试验施工方案一、试验内容及目的本文档是对单体水压试验施工方案的详细说明。

单体水压试验是指对建筑物或工程结构的单个单元进行水压试验，以验证其密封性能和抗水渗漏性能，并检测是否存在渗漏、渗压、渗流等问题。

试验的目的是确保建筑物或工程结构的质量符合相关标准和要求。

二、试验前准备工作1.确认试验范围和试验对象：根据设计要求和实际情况，确定试验的范围和对象，包括试验的楼层或区域、试验的单元或结构等。

2.准备试验设备和工具：根据试验要求，准备好所需的试验设备和工具，包括水压试验设备、压力表、管道接口、密封材料、水源等。

3.组织施工人员和技术人员：指定专门的施工人员和技术人员负责试验的施工和监督，确保试验过程的安全和有效进行。

4.安全措施：在试验现场设置必要的安全警示标志，并采取相应的安全措施，确保试验过程的安全性。

三、试验施工步骤1.清洁试验区域：在试验前，对试验区域进行清洁，清除杂物和污物，确保试验环境的干净和整洁。

2.密封试验区域：根据试验范围和试验对象，使用密封材料密封试验区域的入口和出口，确保试验区域的密封性能。

3.准备试验设备：安装水压试验设备、压力表和管道接口等设备，并连接好试验区域的入口和出口。

4.填充试验介质：根据设计要求，将试验介质（通常为清水）通过水源管道填充至试验区域的入口，直至试验区域充满。

5.施加试验压力：打开试验设备的阀门，逐渐增加试验压力，直至达到设计要求的试验压力。

6.压力稳定和保持时间：待试验压力稳定后，根据设计要求，保持试验压力一段时间，通常为30分钟。

7.检查渗漏和渗压情况：在试验过程中，通过观察试验区域的表面和试验设备的压力表，检查是否存在渗漏和渗压情况。

8.解除试验压力和清理试验区域：试验结束后，逐渐解除试验设备的压力，排空试验区域的介质。

清洁试验区域，恢复正常使用。

四、安全注意事项1.严格按照试验操作规程进行试验，不得擅自更改试验步骤和参数。

2.在试验过程中，严禁站立在试验区域上方或近距离观察，以免发生意外。

热力管道安装水压试验及清洗施工方案及方法一、管道试压管道安装完毕后，接头保温前进行试压实验。

管道打压至设计要求，观察10分钟后如无压力降、无泄漏为合格。

具体参见《城镇供热管网施工及验收规范》的要求进行强度试验及严密性试验。

1、管道试压前准备工作(1)管道工程的施工质量符合设计要求及本规范的有关规定；(2)管道支、吊架已安装调整完毕，固定支架的混凝土及填充物已达到设计强度；(3)焊接质量的外观检查和无损检验合格，焊缝及应检查的部位尚未涂漆和保温；(4)试压用的临时加固装置已安装完毕，经检查确认安全可靠；(5)试压用的压力表已校验，精度不低于1.5级。

表的满刻度值应达到试验压力的1.5倍，数量不少于２块；(6)试压现场已清理完毕，对被试压管道和设备的检查不受影响；(7)试压方案已经过审查并得到批准。

2、管道水压试验(1)被试压管道上的安全阀、爆破片已拆除，加盲板处有明显的标记并作了记录，阀门全开，填料密实；(2)管道中的空气已排净；(3)升压应缓慢、均匀；(4)环境温度低于５℃时，应有防冻措施；(5)试压管道与运行中的管道已用堵板隔断，试验压力所产生的推力不会影响运行管道的正常运行。

3、分段强度试验(1)管道内的压力升至1.5倍工作压力后，在稳压的10min内应无渗漏；(2)管道内的压力降至工作压力，用1kg重的小锤在焊缝周围对焊缝逐个进行敲打检查，在30min内无渗漏且压力降不超过0.2×98.1KPa即为合格。

(3)管道总体试压应在管道、设备等均已安装完毕，固定支架等承受推力的部位达到设计强度后进行，试验压力为工作压力的1.25倍。

总体试压的管道长度应考虑管段分段后的受压条件确定，以1km左右为宜。

管道内的压力升至试验压力并趋于稳定后，应详细检查管道、焊口、管件及设备等有无渗漏。

(4)试压过程中发现的渗漏部位应做出明显的标记并予以记录，待泄压后处理，不得带压进行修补。

水压试验渗漏焊口的修补，应按规范第五章的有关规定执行。

辽宁益海嘉里地尔乐斯淀粉科技有限公司30万吨/年淀粉糖项目蒸汽管道水压试验方案编制:审核：批准：江苏省工业设备安装集团有限公司二O一五年六月蒸汽管道水压试验施工方案一概述1。

1 试压范围: 糖车间中压蒸汽管道、低压蒸汽管道以及洁净蒸汽管道三个系统分别试压。

1.2 设计参数：中压蒸汽管道的工作参数：工作压力0.8MPa、工作温度230℃、水压试验压力1。

5MPa；低压蒸汽管道的工作参数：工作压力0.4MPa、工作温度162℃、水压试验压力0.65MPa；洁净蒸汽管道的工作参数：工作压力0.8MPa、工作温度175℃、水压试验压力1。

5MPa;1.3 试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求;检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。

二、编制依据2。

1. 施工方案编制依据(1)《工业金属管道工程施工及验收规范》（GB20235-2010) (2）《现场设备、工业管道焊接工程施工规范》（GB50236—2011）（3）《工业金属管道工程施工质量验收规范》 (GB50184-2011）(4）《压力管道安全管理与监察规程》(5)相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。

3。

2、试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1。

5～2.0倍，压力表不得少于两块，本次试压准备采用量程为2。

5MPa的压力表。

3。

3、符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水、升压、放水、排气等设施统统应全部装好；试压设备已准备齐全。

3。

4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。

3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。

3。

6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离.3。

压力管道水压试验方案一、试验目的1.验证压力管道的设计和施工是否符合规范要求，确保管道在正常运行工况下能够安全可靠地工作。

2.检测管道的抗压强度，确定管道的工作压力。

3.检测管道的密封性能，确保管道无泄漏。

4.测试管道的变形情况，确定管道的变形量。

5.评估管道的耐久性和可靠性，确定管道的使用寿命。

二、试验对象将待验的压力管道按照设计要求一段段进行试验。

三、试验设备和工具1.主要设备：压力测试机（静水压试验台）。

2.辅助设备：管道支架、管道固定件、支撑装置、试验水源、压力表等。

3.工具：扳手、拧紧工具、刷子、橡胶垫、绳索等。

四、试验步骤1.准备工作（1）检查试验设备和工具的完好性和性能。

（2）设置管道支架、固定件、支撑装置等，确保管道能够稳定地进行试验。

（3）准备试验水源，确保水质清洁并符合要求。

2.试验前检查（1）检查管道的连接件和支撑装置是否安装正确。

（2）检查管道的阀门、法兰、密封垫等是否完好。

（3）检查管道内部是否有杂物和异物。

（4）检查管道是否清洗干净，无异味和污垢。

3.试验过程（1）逐段进行试验，试验顺序由低压部分向高压部分进行，每一段的试验压力不得大于该段设计工作压力。

（2）逐段加压，加压速度不得过快，一般为每分钟增加1~2MPa。

（3）试验过程中，检查管道是否有渗漏现象，如有发现，应及时采取措施修补。

（4）试验压力达到设计工作压力后，持续稳定供水，观察该段管道的变形情况和压力表的变化。

4.试验结束（1）试验结束后，逐段降压，降压速度不得过快，一般为每分钟减少1~2MPa。

（2）降压至零压后，检查管道是否有渗漏和破裂现象。

（3）记录试验数据，分析评价试验结果。

五、试验要求1.试验过程中，不得发生管道破裂和严重泄漏现象。

2.试验压力达到设计工作压力后，压力表的读数应在规定误差范围内，且无明显波动。

3.试验过程中，观察管道的变形情况，允许有一定的变形，但不得超过规定范围。

4.试验结束后，不得有管道残余变形，不得有渗漏和破裂现象。

目录1、工程概述 (1)2、编制依据 (1)3、管道水压试验段划分 (1)4、管道水压试验技术要求 (1)5、管道水压试验参数 (2)6、资源配置 (3)6.1 施工机械准备 (3)6.2人员准备 (4)7、管道水压试验 (4)7.1施工工艺流程 (4)7.2水源、排水路线 (4)7.3试验检测项目 (4)7.4打压管布置及形式 (5)7.5水压试验实施 (5)8、管道水压试验注意事项 (8)9、质量控制保证措施 (9)10、安全保证措施 (9)11、应急措施 (10)附件一《水压试验记录表》 (14)附件二《升压记录表》 (16)北干管管道水压试验方案1、工程概述本工程为有压输水管道，目前已具备干管管道水压试验条件，支管及分支管水压试验随着干管水压试验进行。

2、编制依据2.1招标文件相关资料；2.2《给水排水管道工程施工及验收规范》GB50268-2008；2.3设计下发的管道水压试验技术要求；2.4《预应力钢筒混凝土管道技术规范》（SL702-2015）；2.5《水利水电工程球墨铸铁管道技术导则》（T/CWHIDA0002-2018）；2.6工程施工图纸；2.7业主、监理部的要求；3、管道水压试验段划分根据现场实际情况，干管管道水压试验分段及试验时间如下表：4、管道水压试验技术要求4.1管道安装完成后进行管道水压试验，试验合格的判定依据分为允许压力降值和允许渗水量值，应在监理人或业主代表在场的情况下进行水压试验。

4.2管道采用两种或两种以上管材（管型）时，宜按不同管材（管型）分别进行试验；不具备分别试验的条件应进行组合试验，试验分为预试验和主试验阶段。

4.3管道水压试验应有安全防护措施，作业人员应按相关安全作业规程进行操作。

4.4首压试验段管道接口全部完成验收合格，管道内检查无杂物且清扫干净，管道水压试验和冲洗消毒排出的水，应及时排放至规定地点，不得影响周围环境和造成积水，并应采取措施确保人员、交通通行和附近设施的安全。

管道水压试验方案管道水压试验方案1. 管道水压试验概述管道水压试验是指在管道安装完毕后，为了验证管道的密封性和承压能力，进行的一项试验。

本文档将介绍管道水压试验的目的、试验原理、试验前的准备工作、试验过程以及试验后的处理方法。

2. 管道水压试验目的管道水压试验的主要目的是验证管道的密封性和承压能力，确保管道在正常工作条件下不会发生泄漏或破裂。

通过试验结果，可以评估管道的质量和工程施工的可靠性，并为管道投入使用前的验收提供依据。

3. 试验原理管道水压试验主要依靠水的压力以及管道的密封性来进行。

液体水在管道内施加压力后，通过观察压力变化和水的渗漏情况，来评估管道的性能和质量。

4. 试验前的准备工作在进行管道水压试验前，需要进行如下准备工作:- 确定试验压力和试验时间：根据设计要求和相关规范，确定试验所需的压力和试验时间。

- 清洁管道：保证管道内部干净无杂质，确保试验的准确性。

- 准备试验设备：包括试验泵、压力表、流量计等设备，并进行校准和检验。

- 准备试验方案：制定详细的试验方案，包括试验步骤、试验参数等内容。

5. 试验过程管道水压试验的步骤如下：1. 封堵管道：将要试验的管道两端进行封堵，确保试验过程中不会有水的泄漏或溢出。

2. 排气：将管道内的空气完全排出，确保管道内只有水。

3. 施加试验压力：通过试验泵将水逐渐注入管道，同时观察压力表的读数，并逐渐增加压力，直至达到试验压力。

4. 维持试验压力：保持试验压力稳定，并记录试验时间。

5. 观察试验过程：在试验过程中，要注意观察压力表的变化和管道是否有渗漏情况。

6. 试验结束：试验时间到达后，逐渐减小试验压力直至为零，并进行记录。

6. 试验后的处理方法试验结束后，需要进行如下处理方法：1. 检查管道：检查管道是否有渗漏情况，特别是接口部位和焊接处。

2. 处理记录：记录试验过程中的压力变化、试验时间以及管道的渗漏情况等信息。

3. 修复问题：如发现管道存在渗漏或其他问题，需要及时进行修复或重新试验。

施工方案：管道水压试验方案 (一)管道水压试验是工业建设、市政工程以及其他行业的一项重要工作，其目的是检测管道系统的质量、可靠性以及管道系统工作环境的适应性。

对于建筑工程来说，检验管道系统的安全性非常重要，一旦管道出现破损和泄漏，会对施工工作造成严重影响，甚至会影响到安全性和使用寿命。

施工方案是管道系统水压试验的关键环节，本文将从以下几个方面介绍管道水压试验方案。

1. 试验前工作在进行管道水压试验之前，必须要做好试验前的工作，这些工作包括：（1）仔细检查管道系统的各个部分是否完好无损，有无伸缩性、渗漏性、风度等缺陷。

（2）清理管道内部，确保管道系统没有任何内部障碍，同时对安装的阀门、法兰等辅助设备进行检查，确保其正常工作。

（3）准备好水源、水表和其他必要的工具和设备。

2. 试验方法管道水压试验包括静水试验和动水试验两种方法。

（1）静水试验：将管道系统充满水后，关闭进水口和出水口，然后观察管道系统是否有漏水现象。

通常使用的方法是在管道系统的最高点安装一个压力表，在管道内部增加逐渐增加水压的方法，检验管道系统在一定水压下是否出现漏水和压力下降等问题。

（2）动水试验：对于加压工业管道系统，可使用动水试验方法。

动水试验方法是在管道系统内注入稀酸等化学试剂，然后在一定的条件下增加水压，以观察管道系统是否存在漏铜、腐蚀或受压状况等问题。

3. 试验要点在进行管道水压试验时，需要注意以下几个要点：（1）根据实际情况选择试验方法。

（2）在试验时，需要使用保温材料将管道切断，并使用适当的加热方式，以防止水温过低，导致管道系统受损或损坏。

（3）在试验过程中，需要注意管道系统的压力变化，以保证管道系统不会过度压力。

总之，管道水压试验是管道系统质量安全的关键因素，必须进行全面的试验工作以保证管道系统的安全性和可靠性。

针对不同行业管道系统特点，制定不同的水压试验方案，更好的保障管道系统的正常运作和使用。

水压试验方案范文水压试验是指对水压管道、设备和系统进行测试以验证其密封性和耐压性的一种试验方法。

水压试验是建筑、石油化工、机械制造等领域常用的一项测试手段，可有效检测管道及设备的泄漏情况，并确保其稳定运行。

一、水压试验的原理和目的水压试验是利用液体介质的压力来对管道、设备和系统进行压力测试，以验证其密封性和耐压性。

通过增加液体的压力，可以观察和测量管道和设备的反应，以解决潜在的问题，确保其正常工作。

水压试验的目的主要有以下几个方面：1.验证管道和设备的密封性能：通过水压试验可以检测管道和设备的密封性能是否合格，防止泄漏情况的发生，确保系统运行的稳定性。

2.测试设备的耐压性能：通过水压试验可以模拟实际工作状态下的压力条件，验证管道和设备的耐压能力，避免在使用过程中出现危险情况。

3.检测安装质量：水压试验可以检测安装质量，包括管道布置、支承和连接等，确保工程质量符合相关标准和规范要求。

4.保证工程安全性：水压试验可以排除潜在的安全隐患，确保工程的安全性和可靠性。

二、水压试验的具体步骤水压试验的具体步骤可以按以下几个阶段进行：1.准备工作：包括选择试验液体、准备试验设备和试验工具等。

试验液体一般选择水，但对于有特殊要求的试验，可以选择添加适当的添加剂，如防锈剂等。

试验设备包括试验主机、试验管道和试验阀门等。

2.设备安装：安装试验管道和设备，连接好试验工具和仪表。

3.施加试验压力：打开阀门，逐渐施加试验压力，确保系统能承受试验压力。

4.观察记录：观察试验过程中系统的变化情况，并记录相关数据，如压力变化、泄漏情况等。

5.保持试验压力：在试验压力达到设定值后，保持一段时间，观察系统的变化情况，确保系统稳定。

6.释放试验压力：逐渐释放试验压力，关闭阀门，结束试验。

7.试验后处理：对试验设备进行检查和维护，清洗试验管道和设备，妥善保存试验记录和数据。

三、水压试验注意事项进行水压试验时，需要注意以下几个问题：1.安全措施：在进行试验前，需制定详细的安全操作措施，确保试验过程的安全性，防止意外事故的发生。

缅甸60TD CTMP新闻纸厂DHS65-3.82/450-Q 65T/H、3.82Mpa燃气锅炉水压试验方案编制: 赖毅坚审核: 罗荣泉批准: 赖桂生南宁市宏能动力设备有限公司金浦分公司2012年4月25日目录1、水压试验目的2、水压试验范围3、水压试验前的检查4、水压试验准备5、水压试验方法6、水压试验的合格标准7、水压试验应注意事项8、水压试验人员名单9、水压试验所用材料清单10、水压试验后的养护1、水压试验目的：根据锅炉本体安装施工说明要求，在安装完毕之后要进行水压试验。

其目的是在冷态下检验各承压部件是否严密、强度是否足够。

水压试验时，承压系统内部充满着高压水，由于水的可压缩性很小，因此压力能很均匀地传递到各个部位。

如果受压部件上有细小空隙（如：焊口、阀门、法兰、门孔、管子沙眼等处不严密）水就会渗漏出来，或者承压部件某个部位，承受不住高压时，便会产生永久性变形，甚至破裂。

通过水压试验，就可根据水压试验时的渗漏、变形和损坏，检查出承压部件及焊口的缺陷所在部位，以便及时处理、消除。

所以说水压试验是检验锅炉本体受压部件安装质量的重要一环。

2、水压试验范围：锅炉本体所有受热面（锅筒、汽水连接管、下降管、水冷壁、省煤器、高低温过热器、锅炉排污系统、所有锅炉集箱、锅炉一次阀门及管道）；3、水压试验前的检查：检查：①承压部件的安装已全部完成；②汽水系统管道上的所有阀门启闭位置正确，安全阀应隔离；③组合及安装时用的临时加固和固定的支撑已清除干净；④上水、升压、放水等系统已全部装好。

试压用的压力表（两只 6MPa）已经校验合格；⑤水压试验用的除氧水已准备充足（条件不具备可用一般工业用水），试验环境温度一般应在5℃以上，水温不应超过80℃。

⑥锅炉本体受热面现场焊口拍片完毕，并出具无损检测报告；⑦整理好锅炉本体安装技术资料。

4、水压试验准备：①、水压试验用的水必须符合管道试验要求及满足试验用量（约35m3）。

管道试压方案XX工程公司管道部年月日管道试压是管道工程中不可忽视的一个环节，管道试压常采用水压试验。

根据场地实际条件，可利用的试压水源，组成管道系统的配件和附件（阀门、井室）的数量，管道各部位的高差情况等条件决定试压的长度。

一、管道水压试验前必须具备的条件1、水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。

2、对管道的排气系统（排气阀）进行检查和落实。

3、落实水源、试压设备、放水及量测设备是否准备妥当和齐全，工作状况是否良好。

4、准备试压的管段其管顶以上的回填土的厚度应不少于0.5M。

（接口处不填）5、试压管段的所有敞口应堵严，不能有漏水现象。

6、试压管段不得采用闸阀作试压堵板。

二、对试压管段的后背的要求进行水压试验时，在水的压力的作用下，管端将产生巨大的推力，该推力全部作用在试压段的后背上，如后背不坚固，管段将产生很大的纵向位移，导致接口拔出，甚至于管身产生环向开裂，极易引起安全事故，必须加以重视。

1、试压后背必须设在原状土上，当土质松软时，应采取混凝土、钢筋混凝土墙、板柱或换土夯实等加固措施，以保证后背稳定。

2、试压后背墙必须平直与管道轴线垂直。

3、用天然土作试压后背时，要保留7—10M的沟槽原状土不开挖。

4、后背支撑的形式：用工字钢纵横交错排列紧贴于土壁上，用千斤顶支撑在堵头，千斤顶的数量可根据顶力的大小，选用一个或多个千斤顶。

三、试压装置1、压力表：弹簧压力表的精度不能低于1.5级，即压力表最大允许误差不超过最高刻度的1.5%。

最大量程应为试验压力的1.5倍。

为方便读数，表壳的公称直径不应小于150mm。

且在使用前应校正。

2、加压泵：采用多级离心泵。

3、加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。

4、试压堵板：堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。

四、试压时的要求1、管道实验压力为管道特性压力+2巴。

2、管道充水：管道试压前3天，向试压管道充水，充水时水自管道低端流入，并打开排气阀，当充水至排出的水流中不带气泡且水流连续时，关闭排气阀，停止充水。

水压试验方案水压试验方案1. 实验目的：本实验的目的是进行水压试验，通过测试水的压力，评估水压力对不同设备或材料的影响和稳定性。

2. 实验材料和设备：a. 水泵：负责提供水源和产生压力的设备。

b. 压力表：用于测量水的压力。

c. 容器：用来存放水的容器，容器要能够承受所需的压力。

d. 配管系统：将水泵和容器连接起来的管道系统。

3. 实验步骤：a. 准备工作：i. 检查所有实验材料和设备是否完好，无损坏或漏水现象。

ii. 将水泵正确连接到容器上，并确保连接口紧固。

iii. 安装和校准压力表，确保其准确度。

b. 设定压力：i. 打开水泵，开始提供水源。

ii. 慢慢增加水泵的功率，逐渐提高水的压力。

iii. 在每个不同的压力点停留一段时间，以确保水压的稳定性。

iv. 记录每个压力点时的水压读数。

c. 分析和评估：i. 根据实验数据，制作水压力与功率的关系曲线图。

ii. 通过分析曲线图，评估水的压力对设备或材料的影响和稳定性。

iii. 基于实验结果，提出相关的改进建议。

4. 实验注意事项：a. 在实验过程中，要确保操作人员的安全，避免发生意外事故。

b. 检查实验材料和设备的质量和完好度，确保实验的准确性和可靠性。

c. 控制水泵的功率和压力，避免超过设备或容器的承受能力。

d. 在实验过程中，不要过度增加水压力，以防止设备或容器发生损坏。

e. 实验结束后，及时对设备和实验区域进行清理和整理。

5. 实验结果和分析：通过实验数据分析，可以评估不同水压力对设备或材料的影响和稳定性。

如果实验结果显示水压力过高，容易导致设备或材料的破裂或损坏，需要采取相应措施降低水压。

另外，根据实验数据和分析结果，可以进一步改进设备或材料的设计和制造，提高其对水压的适应性和稳定性。

6. 实验总结：水压试验是评估设备或材料在不同水压力条件下的性能和稳定性的重要方法之一。

通过本实验的设计和实施，可以更好地了解水压对设备或材料的影响，为相关领域的研究和工程应用提供可靠的数据支持。
