汽车空调可变排量压缩机结构原理

空调压缩机分类和特点根据工作原理的不同，空调压缩机可以分为定排量空调压缩机和变排量空调压缩机。

（１）定排量空调压缩机：定排量空调压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。

它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，空调压缩机电磁离合器松开，压缩机停止工作。

当温度升高后，电磁离合器结合，空调压缩机开始工作。

定排量空调压缩机也受空调压缩机系统压力的控制，当管路内压力过高时，空调压缩机停止工作。

（２）变排量空调压缩机：变排量空调压缩机可以根据设定的温度自动调节功率输出。

空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制空调压缩机的压缩比来自动调节出风口温度。

在制冷的全过程中，空调压缩机始终是工作的，制冷强度的调节完全依赖装在空调压缩机内部的压力调节阀来控制。

当空调管路内高压端的压力过高时，压力调节阀缩短空调压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。

当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。

根据工作方式的不同，空调压缩机一般可以分为往复式空调压缩机和旋转式空调压缩机，常见的往复式空调压缩机有曲轴连杆式空调压缩机和轴向活塞式空调压缩机，常见的旋转式空调压缩机有旋转叶片式空调压缩机和涡旋式空调压缩机。

（３）曲轴连杆式空调压缩机：这种空调压缩机的工作过程可以分为４个，即压缩、排气、膨胀、吸气。

曲轴旋转时，通过连杆带动活塞往复运动，由气缸内壁、气缸盖和活塞顶面构成的工作容积便会发生周期性变化，从而在制冷系统中起到压缩和输送制冷剂的作用。

曲轴连杆式空调压缩机是第１代空调压缩机，它应用比较广泛，制造技术成熟，结构简单，而且对加工材料和加工工艺要求较低，造价比较低。

适应性强，能适应广阔的压力范围和制冷量要求，可维修性强。

但是曲轴连杆式空调压缩机也有一些明显的缺点，例如无法实现较高转速，机器大而重，不容易实现轻量化。

压缩机工作原理及结构一、引言压缩机是一种常见的机械设备，广泛应用于制冷、空调、压缩空气等领域。

了解压缩机的工作原理及结构对于正确使用和维护压缩机至关重要。

本文将详细介绍压缩机的工作原理以及常见的结构。

二、压缩机的工作原理压缩机的工作原理基于物理学中的压缩过程。

其主要任务是将气体压缩成高压气体，提高气体的密度和温度。

下面将介绍两种常见的压缩机工作原理。

1.容积式压缩机容积式压缩机是利用活塞的上下运动来改变气缸内的容积，从而实现气体的压缩。

其工作原理如下：- 吸气过程：当活塞向下运动时，气缸内的容积增大，气体通过吸气阀门进入气缸。

- 压缩过程：当活塞向上运动时，气缸内的容积减小，气体被压缩，并通过排气阀门排出。

- 排气过程：当活塞再次向下运动时，气缸内的容积增大，气体被吸入，同时排气阀门关闭。

2.动力式压缩机动力式压缩机是利用外部动力源（如电机、发动机等）驱动压缩机工作。

其工作原理如下：- 吸气过程：外部动力源提供动力，使压缩机的转子旋转，气体通过吸气口进入压缩机。

- 压缩过程：旋转的转子将气体压缩，并通过排气口排出。

- 排气过程：压缩机持续工作，不断将气体压缩并排出。

三、压缩机的结构压缩机的结构根据不同的工作原理和应用场景有所不同。

下面将介绍两种常见的压缩机结构。

1.容积式压缩机的结构容积式压缩机通常由以下几个部分组成：- 活塞和气缸：活塞通过上下运动改变气缸内的容积。

- 吸气阀门和排气阀门：控制气体的进出。

- 曲轴和连杆：将活塞的线性运动转换为旋转运动。

- 传动装置：传递外部动力源的动力，驱动压缩机工作。

2.动力式压缩机的结构动力式压缩机通常由以下几个部分组成：- 转子：通过旋转运动将气体压缩。

- 吸气口和排气口：控制气体的进出。

- 轴承和密封装置：支撑和密封转子，减少能量损失。

- 外部动力源：如电机、发动机等，提供驱动力。

四、压缩机的应用压缩机在各个领域都有广泛的应用，下面列举几个常见的应用场景：1. 制冷与空调：压缩机用于制冷设备和空调系统中，将低温低压的制冷剂压缩成高温高压的气体，实现制冷效果。

２汽车空调的结构原理汽车空调的组成结构按其功能可有：制冷系统、加热系统、分配通风系统、空气净化系统和调节控制系统五大部分。

２.1 汽车空调制热系统原理加热系统也称为采暖系统。

汽车空调的采暖装置按热量来源可分为余热式和独立式两类。

余热式采暖是利用汽车发动机工作时产生的剩余热量采暖，它又分为水暖式和气暖式两种。

为了节省能源,大多数汽车空调采暖使用发动机循环冷却水即水暖式。

在制暖时，空调压缩机、冷媒体等制冷系统部件不参加工作，热能来源于汽车发动机冷却水。

发动机的热量以传导方式被冷却液吸收，流动的高温冷却液进入加热器，使加热器得到加温，低温空气流经加热器，空气被加热，达到制热的目的。

（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风,所以在暖风机里面加有电热丝)制热系统的部件有：加热器、节温器、水泵、散热器、热水阀、等等。

2.２汽车空调分配通风系统空气分配主要是利用空气分配箱，其原理参见图2－1 所示。

空气分配箱的结构大同小异,与空气分配箱连接的是空气输送（送风）机构,它主要由送风道(或通风软管)和通风口等部件组成.汽车空调器要满足向乘员头部、足部、左右方向送出冷风、热风或新风，以及风窗送风除霜除雾，所以有一套比较复杂的风门控制系统。

空气输送机构的构造与分布因车而异。

图 2-1 空气分配箱（空调总成)的工作原理Fiｇurｅ２－1 ａir distｒｉｂuｔiｏｎ boｘ(air cｏnditiｏnｉｎg ａsseｍblｙ） pｒinciple of woｒｋ通风一般分为自然通风和强制通风。

自然通风是利用汽车行驶时，根据车外所产生的风压不同，在适当的地方,开设进风口和出风口来实现通风换氧。

强制通风是采用鼓风机强制空气进入和流动的方式，这种方式在汽车行驶时,常与自然通风一起工作。

通风将外部新鲜空气吸进车室内，起通风、换气和调湿作用.同时,通风造成室内空气流动,对防止风窗玻璃起雾也起着良好作用。

如果通风口阻塞,车窗玻璃上可能出现雾气。

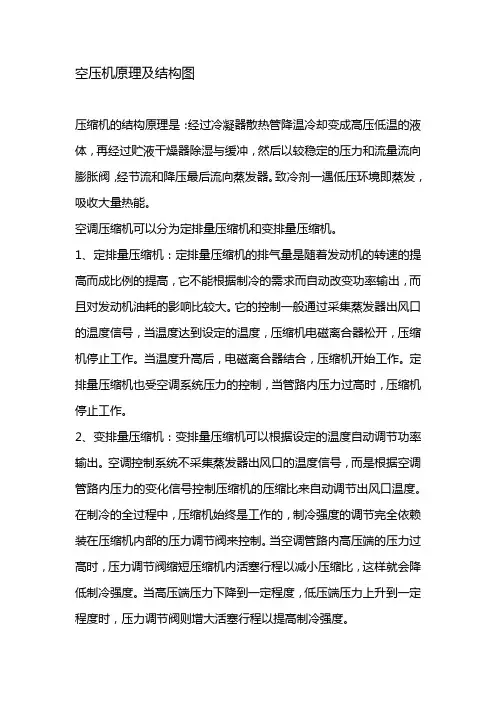

空压机原理及结构图
压缩机的结构原理是：经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。

致冷剂一遇低压环境即蒸发，吸收大量热能。

空调压缩机可以分为定排量压缩机和变排量压缩机。

1、定排量压缩机：定排量压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。

它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，压缩机电磁离合器松开，压缩机停止工作。

当温度升高后，电磁离合器结合，压缩机开始工作。

定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。

2、变排量压缩机：变排量压缩机可以根据设定的温度自动调节功率输出。

空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。

在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。

当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。

当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。

压缩机的结构和工作原理压缩机是一种能够将气体压缩成高压气体的设备，它在各个领域中都有广泛的应用，如制冷、空调、工业生产等。

压缩机的结构和工作原理是实现这一功能的关键。

一、压缩机的结构压缩机通常由以下几个主要部分组成：压缩机壳体、曲轴、连杆、活塞、气缸、吸气阀和排气阀等。

1. 压缩机壳体：压缩机壳体是压缩机的外壳，用于固定和保护内部组件。

它通常由铸铁或钢制成，具有足够的强度和刚性。

2. 曲轴：曲轴是压缩机的核心部件之一，它通过连杆与活塞相连，将活塞的往复运动转化为旋转运动。

曲轴通常由合金钢制成，具有较高的强度和耐磨性。

3. 连杆和活塞：连杆将曲轴与活塞连接在一起，使得曲轴的旋转运动能够驱动活塞的往复运动。

活塞在气缸内作往复运动，从而实现气体的压缩。

4. 气缸：气缸是容纳活塞的空间，通常由铸铁或合金铝制成。

气缸内的气体通过活塞的往复运动被压缩。

5. 吸气阀和排气阀：吸气阀和排气阀分别位于气缸的进气口和出气口处。

吸气阀在活塞向后运动时打开，允许气体进入气缸；排气阀在活塞向前运动时打开，将压缩后的气体排出。

二、压缩机的工作原理压缩机的工作原理基于热力学原理，通过改变气体的体积来实现气体的压缩。

1. 吸气过程：当活塞向后运动时，吸气阀打开，气缸内的气体被自然吸入气缸。

同时，气体的体积随着活塞的向后运动而增大，气体压力降低。

2. 压缩过程：当活塞向前运动时，吸气阀关闭，排气阀打开，气缸内的气体被压缩。

随着活塞的向前运动，气体的体积减小，气体压力增加。

3. 排气过程：当活塞再次向后运动时，排气阀关闭，气缸内的压缩气体无法返回吸气管道。

此时，气体被排出气缸，同时压缩机的压缩比达到最大。

通过不断重复上述吸气、压缩和排气过程，压缩机能够将气体压缩成高压气体，为后续的工艺或设备提供所需的压缩空气或气体。

三、压缩机的分类根据不同的压缩介质和工作方式，压缩机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机等几种类型。

1. 往复式压缩机：往复式压缩机是最常见的一种压缩机类型，它利用活塞的往复运动实现气体的压缩。

新能源汽车空调压缩机工作原理随着环境保护意识的增强和汽车产业的发展，新能源汽车成为了未来的发展趋势。

其中，空调系统作为汽车中的重要组成部分，对于驾乘舒适度和能源利用效率有着重要影响。

而空调系统中的压缩机则是空调制冷循环的核心部件。

下面将详细介绍新能源汽车空调压缩机的工作原理。

一、新能源汽车空调压缩机的基本原理新能源汽车空调压缩机是利用机械能将低温、低压的气体（制冷剂）压缩成高温、高压的气体，以提供制冷效果。

它的工作原理主要包括吸气、压缩、排气和润滑四个过程。

具体来说：1. 吸气过程：压缩机通过活塞的运动，使气缸内的体积增大，从而使外界低温、低压的气体进入气缸内。

这一过程中，气体的温度和压力逐渐升高。

2. 压缩过程：当活塞向气缸内运动时，气缸内的体积减小，从而使气体被压缩。

在这一过程中，气体的温度和压力进一步上升。

3. 排气过程：当活塞再次向外运动时，气缸内的体积增大，高温、高压的气体被排出。

这一过程中，气体的温度和压力逐渐降低。

4. 润滑过程：在压缩机的工作过程中，为了减少摩擦和磨损，需要通过润滑系统给活塞和气缸提供润滑油，以保证其正常运转。

二、新能源汽车空调压缩机的分类根据压缩机的工作方式和结构形式，新能源汽车空调压缩机可以分为往复式压缩机和涡旋式压缩机两种。

1. 往复式压缩机：往复式压缩机是利用活塞在气缸内做往复运动来实现气体的压缩。

该种压缩机结构简单，制造成本较低。

但由于活塞运动过程中会产生振动和噪音，因此在新能源汽车中应用相对较少。

2. 涡旋式压缩机：涡旋式压缩机利用涡旋运动来实现气体的压缩。

它通过使制冷剂在螺杆形状的转子和固定壳体之间旋转，从而将气体压缩。

涡旋式压缩机结构紧凑，运转平稳，噪音低，制冷效果好。

因此，在新能源汽车中得到了广泛应用。

三、新能源汽车空调压缩机的优势与传统燃油汽车相比，新能源汽车空调压缩机具有以下优势：1. 高效节能：新能源汽车空调压缩机采用新型制冷技术，具有制冷效果好、能耗低的特点，能够有效降低能源消耗。

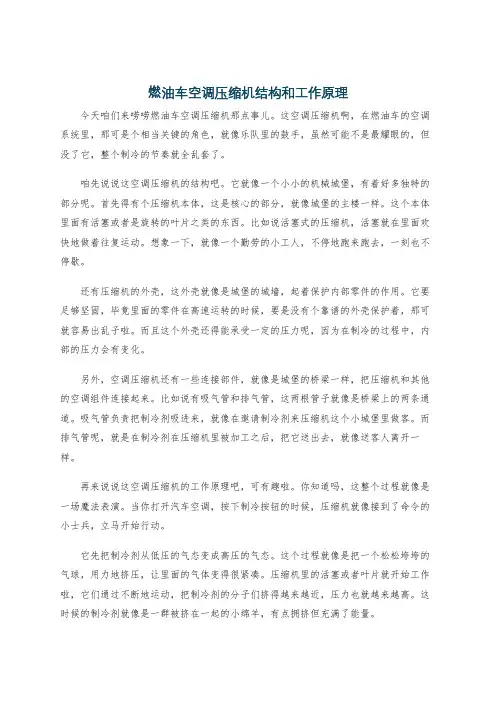

燃油车空调压缩机结构和工作原理今天咱们来唠唠燃油车空调压缩机那点事儿。

这空调压缩机啊，在燃油车的空调系统里，那可是个相当关键的角色，就像乐队里的鼓手，虽然可能不是最耀眼的，但没了它，整个制冷的节奏就全乱套了。

咱先说说这空调压缩机的结构吧。

它就像一个小小的机械城堡，有着好多独特的部分呢。

首先得有个压缩机本体，这是核心的部分，就像城堡的主楼一样。

这个本体里面有活塞或者是旋转的叶片之类的东西。

比如说活塞式的压缩机，活塞就在里面欢快地做着往复运动。

想象一下，就像一个勤劳的小工人，不停地跑来跑去，一刻也不停歇。

还有压缩机的外壳，这外壳就像是城堡的城墙，起着保护内部零件的作用。

它要足够坚固，毕竟里面的零件在高速运转的时候，要是没有个靠谱的外壳保护着，那可就容易出乱子啦。

而且这个外壳还得能承受一定的压力呢，因为在制冷的过程中，内部的压力会有变化。

另外，空调压缩机还有一些连接部件，就像是城堡的桥梁一样，把压缩机和其他的空调组件连接起来。

比如说有吸气管和排气管，这两根管子就像是桥梁上的两条通道。

吸气管负责把制冷剂吸进来，就像在邀请制冷剂来压缩机这个小城堡里做客。

而排气管呢，就是在制冷剂在压缩机里被加工之后，把它送出去，就像送客人离开一样。

再来说说这空调压缩机的工作原理吧，可有趣啦。

你知道吗，这整个过程就像是一场魔法表演。

当你打开汽车空调，按下制冷按钮的时候，压缩机就像接到了命令的小士兵，立马开始行动。

它先把制冷剂从低压的气态变成高压的气态。

这个过程就像是把一个松松垮垮的气球，用力地挤压，让里面的气体变得很紧凑。

压缩机里的活塞或者叶片就开始工作啦，它们通过不断地运动，把制冷剂的分子们挤得越来越近，压力也就越来越高。

这时候的制冷剂就像是一群被挤在一起的小绵羊，有点拥挤但充满了能量。

然后呢，这高压的气态制冷剂就会被送到冷凝器那里。

冷凝器就像是一个大的散热器，把制冷剂的热量散发出去。

这时候的制冷剂就像一个刚刚跑完步的人，满身大汗，在冷凝器这里凉快凉快，气态的制冷剂就慢慢变成了液态。
