量子点发光原理量子点是一种纳米级的材料,其在光学和电子学领域有着广泛的应用。
量子点发光原理是指当量子点受到激发能量时,会发射出特定波长的光。
这种发光原理在显示技术、生物成像、光电子器件等领域都有着重要的应用。
量子点的发光原理可以通过量子力学的理论来解释。
在量子力学中,电子的能级是离散的,而不是连续的。
当电子受到能量激发时,会跃迁到一个较高的能级。
当电子回到低能级时,会释放出能量,这就是发光的原理。
量子点的大小决定了其发光的波长。
一般来说,较小的量子点会发射出较高能量的光,而较大的量子点会发射出较低能量的光。
这种尺寸效应使得量子点可以发射出多种颜色的光,这也是其在显示技术中应用的重要原因之一。
此外,量子点的材料也会影响其发光的特性。
不同材料的量子点会有不同的能带结构和能级分布,从而影响其发光的波长和效率。
目前,研究人员已经成功制备出了多种材料的量子点,包括CdSe、CdTe、InP等,这些量子点在不同波段的发光性能表现出了良好的应用前景。
在实际应用中,量子点的发光原理被广泛应用于显示技术中。
由于量子点可以发射出纯净的、饱和的颜色,因此在液晶电视、显示屏和荧光灯等产品中得到了广泛的应用。
与传统的荧光材料相比,量子点显示技术具有更高的色彩饱和度和更广的色域范围,可以呈现出更加真实和生动的图像效果。
此外,量子点的发光原理还被应用于生物成像领域。
由于量子点具有较高的荧光量子产率和较窄的发射光谱,因此可以用于标记和追踪生物分子和细胞,从而在生物医学研究和临床诊断中发挥重要作用。
总的来说,量子点的发光原理是基于量子力学的能级跃迁原理,其发光的波长和特性受到量子点的尺寸和材料的影响。
这种发光原理在显示技术、生物成像和光电子器件等领域有着广泛的应用前景,将会在未来的科技发展中发挥重要作用。

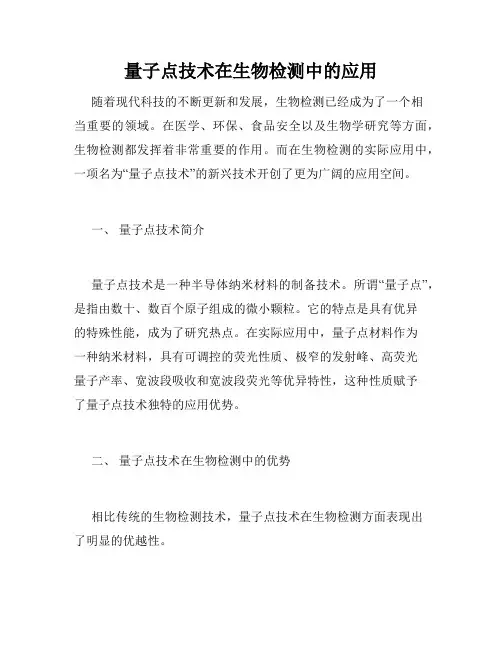

量子点技术在生物检测中的应用随着现代科技的不断更新和发展,生物检测已经成为了一个相当重要的领域。
在医学、环保、食品安全以及生物学研究等方面,生物检测都发挥着非常重要的作用。
而在生物检测的实际应用中,一项名为“量子点技术”的新兴技术开创了更为广阔的应用空间。
一、量子点技术简介量子点技术是一种半导体纳米材料的制备技术。
所谓“量子点”,是指由数十、数百个原子组成的微小颗粒。
它的特点是具有优异的特殊性能,成为了研究热点。
在实际应用中,量子点材料作为一种纳米材料,具有可调控的荧光性质、极窄的发射峰、高荧光量子产率、宽波段吸收和宽波段荧光等优异特性,这种性质赋予了量子点技术独特的应用优势。
二、量子点技术在生物检测中的优势相比传统的生物检测技术,量子点技术在生物检测方面表现出了明显的优越性。
1. 灵敏度高量子点的特有构造使其对外部环境的变化非常敏感,其荧光信号的变化可以反映样本中的生物分子含量的改变。
因此,通过荧光信号的变化,我们可以获得对生物样本中生物分子浓度的高灵敏度检测。
2. 选择性好量子点技术可以制备出具有红外吸收的量子点,这种涂层在生物检测的应用中非常有用。
因为在生物检测中,原生物分子的红外光谱特征非常强烈,研究人员可以将这种红外吸收的量子点与目标分子配对使用,达到高度选择性的生物分子检测效果。
3. 容易操作量子点技术中使用的微纳制造技术已经得到了相当程度的成熟,这使得量子点材料可以在实验室级别中得到制备和处理。
另外,制备好的量子点也很容易与蛋白质等生物分子配对,产生一定的荧光信号,从而实现生物检测。
三、量子点技术在生物检测中的实际应用1. 生物分子分析在生物分子分析中,我们可以将目标分子与滴定水和标记材料混合,观察荧光信号的变化来检测其浓度。
这种方法特别适用于癌症细胞、病毒和细菌等生物标志物的检测。
2. 细胞成像量子点技术可以将荧光粒子添加到目标细胞中,然后再配对一个合适的激发波长来观察细胞成像。
量子点发光原理
量子点发光原理,简称量子点技术或量子点发光技术,是一种利用半导体纳米材料的特性,使其在受到激发或激发光源的照射后发出可见光的技术。
量子点是一种纳米尺度的半导体材料,通常由几十个到几百个原子组成,其尺寸很小,约为1~10纳米,因此被称为“量子”。
量子点发光的原理可以通过“量子限域效应”来解释。
根据量子力学理论,当半导体材料的尺寸缩小到纳米级别时,其电子的能量级之间的间隔也相应地增大。
当外界能量作用于这些量子点时,电子会从低能级跃迁到高能级,吸收能量,并在跃迁回低能级时释放出能量。
这些能量的差别导致了发光现象的产生。
在量子点材料中,能带之间的能量级差距取决于其大小,因此可以通过控制量子点的尺寸来调节其发光颜色。
较小的量子点会导致较大的能带间隔,从而产生较高的能量级差,对应于蓝色或紫色光的发射。
而较大的量子点则对应于较低能量级差,会发射较长波长的光,如绿色或红色。
与普通的荧光材料相比,量子点具有色纯度高、发光效率高、发光色彩可调性广等优点。
这使得量子点技术在显示技术、照明、生物成像和光电器件等领域有广泛的应用前景。
总的来说,量子点发光原理基于量子特性,在纳米尺度下调控半导体材料的能带间隔,使其发出可见光。
这种技术的优越性使得它在未来的光电子学领域有着重要的应用潜力。
关于量子点的相关知识综述量子点(Quantum Dots)是指粒子直径尺寸小于激子波尔半径且具有明显量子效应的半导体纳米结构,也被称作半导体纳米晶。
它既可以由一种半导体材料制成,例如由Ⅱ-Ⅵ族元素(CdTe、CdS、ZnSe、CdSe等)或Ⅲ-Ⅴ族元素(InAs、InP等)组成,也可以由两种及两种以上的半导体纳米材料组成。
作为一种新型的半导体纳米材料,量子点具有很多优良的特性。
1.量子点的性质(1)量子点的发射光谱能够通过改变量子点的粒子尺寸大小来控制。
通过改变量子点的化学组成成分和粒径大小能够使其发射光谱遍布整个可见光区。
利用量子点的这一性质可以制备荧光光谱特征不同的量子点。
(2)量子点有着很好的光稳定性相比于传统的荧光试剂。
量子点的荧光强度和稳定性比起传统有机荧光材料罗丹明6G强好几十倍以上。
因此量子点在生物标记方面有着广泛的应用,为研究长期相互作用的分子之间提供了重要的作用。
(3)量子点同时具有宽且连续的激发光谱和窄的发射光谱。
利用同一激发光源即可对不同尺寸的量子点进行同步检测,因此可以用作多色标记,极大地促进和发挥了荧光标记的应用。
(4)量子点具有较大的期托克斯位移[8]。
期托克斯位移(Stokes shift)是指量子点的最大紫外吸收峰位与荧光发射峰位所对应的波长之间的差值。
量子点的另一个优异的光学性质就是其具有宽的期托克斯位移,这是量子点显著的光谱特性,这样可以避免发射光谱与激发光谱的重叠,有利于荧光光谱信号的检测。
图1 斯托克斯位移示意图(5)量子点有着极好的生物相容性。
量子点经过各种化学修饰以后,不但能够提高它的光稳定性和量子产率[9, 10],而且有利于进行特异性结合,另外其毒性较低,对其他生物体的危害小,可以进行生物活体的标记和检测。
(6)量子点具有很长的荧光寿命。
量子点的荧光寿命可持续数十纳秒,相比于有机荧光染料的寿命几纳秒[11]长很多,当进行光激发以后,多数物质的自发荧光会发生衰变,而量子点的荧光却依旧存在,此时即可采集到无背景干扰的荧光信号。
量子点技术原理量子点技术是一种基于半导体材料的纳米尺度结构,具有独特的光电性能。
量子点是一种直径约为2-10纳米的纳米颗粒,由几百到几千个原子组成。
它具有量子限制效应,可以在三维空间中限制电子和空穴的运动,因此在能带中形成禁带。
这使得量子点的能带结构和光学性质能够调控,从而在光电子学、光学传感器和显示技术等领域具有广泛的应用前景。
量子点技术的原理是基于量子尺寸效应和能带结构调控的特点。
在晶体中,电子和空穴的能级是连续的,而在量子点中,由于其尺寸小于波长,电子和空穴的能级就变得离散化。
这种离散化的能级结构使得量子点表现出与体块材料不同的光电性能。
量子点的能带结构调控是量子点技术的核心。
由于量子点的尺寸远小于电子波长,电子和空穴在量子点内的运动受到限制,形成了禁带。
量子点的禁带宽度可以通过控制其尺寸来调节。
当量子点的尺寸减小时,禁带宽度增大,光学性质也发生相应的变化。
这种能带结构调控使得量子点在光学传感器和光电子器件中有着重要的应用。
量子点的荧光特性是量子点技术的重要特点之一。
量子点的能带结构使得电子在受到光激发后跃迁到较高的能级,然后再返回基态时会发射出光子。
这种光致发光现象被称为荧光。
量子点的荧光性质具有窄的发射带宽、高亮度和长寿命等特点,可以用于纳米荧光标记、生物成像和显示技术等领域。
量子点的量子效率也是量子点技术的重要性能指标之一。
量子效率是指量子点吸收光子后能够发射荧光的效率。
量子点的量子效率取决于其表面的缺陷和非辐射复合过程。
通过表面修饰和材料的选择,可以提高量子点的量子效率,从而提高其在光电子学和光学传感器中的应用效果。
量子点技术的原理是基于量子尺寸效应和能带结构调控的特点。
通过调控量子点的尺寸和表面性质,可以改变其能带结构和光学性质,实现对光电子学和光学传感器的应用。
量子点技术在生物成像、显示技术和能源领域等方面具有广泛的应用前景。
随着纳米材料和纳米技术的不断发展,量子点技术将进一步推动光电子学和光学传感器的发展。

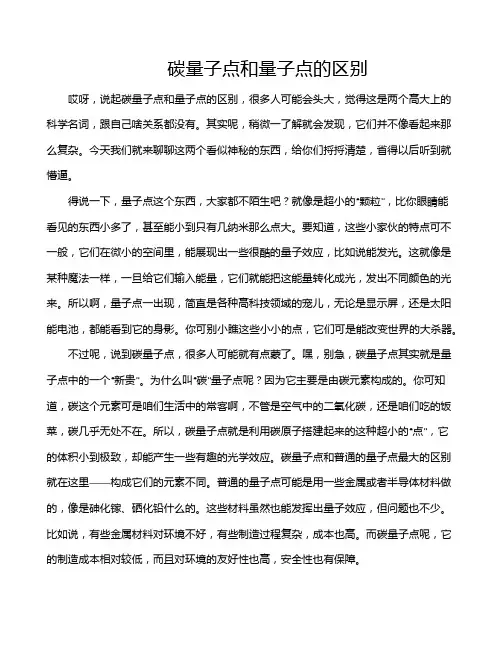

碳量子点和量子点的区别哎呀,说起碳量子点和量子点的区别,很多人可能会头大,觉得这是两个高大上的科学名词,跟自己啥关系都没有。
其实呢,稍微一了解就会发现,它们并不像看起来那么复杂。
今天我们就来聊聊这两个看似神秘的东西,给你们捋捋清楚,省得以后听到就懵逼。
得说一下,量子点这个东西,大家都不陌生吧?就像是超小的“颗粒”,比你眼睛能看见的东西小多了,甚至能小到只有几纳米那么点大。
要知道,这些小家伙的特点可不一般,它们在微小的空间里,能展现出一些很酷的量子效应,比如说能发光。
这就像是某种魔法一样,一旦给它们输入能量,它们就能把这能量转化成光,发出不同颜色的光来。
所以啊,量子点一出现,简直是各种高科技领域的宠儿,无论是显示屏,还是太阳能电池,都能看到它的身影。
你可别小瞧这些小小的点,它们可是能改变世界的大杀器。
不过呢,说到碳量子点,很多人可能就有点蒙了。
嘿,别急,碳量子点其实就是量子点中的一个“新贵”。
为什么叫“碳”量子点呢?因为它主要是由碳元素构成的。
你可知道,碳这个元素可是咱们生活中的常客啊,不管是空气中的二氧化碳,还是咱们吃的饭菜,碳几乎无处不在。
所以,碳量子点就是利用碳原子搭建起来的这种超小的“点”,它的体积小到极致,却能产生一些有趣的光学效应。
碳量子点和普通的量子点最大的区别就在这里——构成它们的元素不同。
普通的量子点可能是用一些金属或者半导体材料做的,像是砷化镓、硒化铅什么的。
这些材料虽然也能发挥出量子效应,但问题也不少。
比如说,有些金属材料对环境不好,有些制造过程复杂,成本也高。
而碳量子点呢,它的制造成本相对较低,而且对环境的友好性也高,安全性也有保障。
再说到性能方面,碳量子点不仅仅能发光,它们还能在一些特殊场合表现得相当出色。
比如说,碳量子点在生物医学方面的应用就挺有前途。
它们可以用来做一些影像标记、药物传递啥的,因为碳量子点的表面可以轻松地修饰一些其他的分子,带着药物直接去到指定的地方,发挥精准治疗的效果。

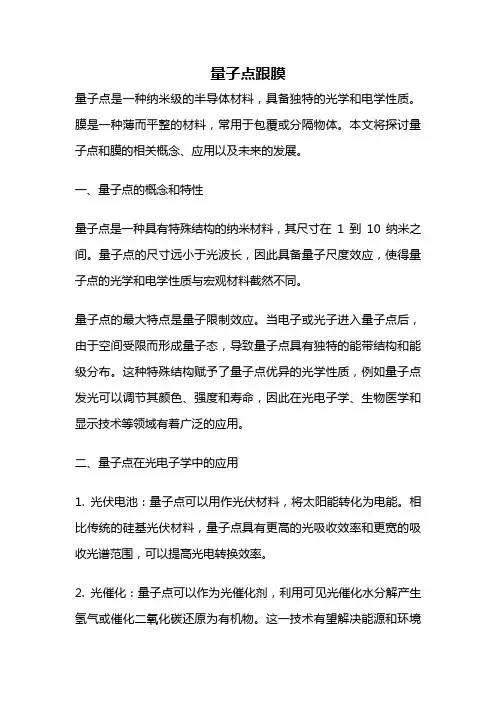

量子点跟膜量子点是一种纳米级的半导体材料,具备独特的光学和电学性质。
膜是一种薄而平整的材料,常用于包覆或分隔物体。
本文将探讨量子点和膜的相关概念、应用以及未来的发展。
一、量子点的概念和特性量子点是一种具有特殊结构的纳米材料,其尺寸在1到10纳米之间。
量子点的尺寸远小于光波长,因此具备量子尺度效应,使得量子点的光学和电学性质与宏观材料截然不同。
量子点的最大特点是量子限制效应。
当电子或光子进入量子点后,由于空间受限而形成量子态,导致量子点具有独特的能带结构和能级分布。
这种特殊结构赋予了量子点优异的光学性质,例如量子点发光可以调节其颜色、强度和寿命,因此在光电子学、生物医学和显示技术等领域有着广泛的应用。
二、量子点在光电子学中的应用1. 光伏电池:量子点可以用作光伏材料,将太阳能转化为电能。
相比传统的硅基光伏材料,量子点具有更高的光吸收效率和更宽的吸收光谱范围,可以提高光电转换效率。
2. 光催化:量子点可以作为光催化剂,利用可见光催化水分解产生氢气或催化二氧化碳还原为有机物。
这一技术有望解决能源和环境问题,并应用于可持续能源和清洁化学品的生产。
3. 光传感器:由于量子点具有尺寸依赖的光学性质,可以用于制造高灵敏度和高选择性的光传感器。
这些传感器可以应用于生物分子检测、环境监测和安全防护等领域。
三、量子点在生物医学中的应用1. 生物成像:量子点具有窄的发射光谱和长的荧光寿命,可以用于生物标记和生物成像。
例如,将荧光量子点标记在细胞或分子上,可以实现高分辨率的生物成像,帮助科学家研究细胞的结构和功能。
2. 药物传递:量子点可以作为药物的载体,通过调节量子点的表面性质和荧光性质,实现药物的靶向传递和释放。
这种技术可以提高药物的疗效,并减少对健康组织的损害。
3. 癌症治疗:量子点可以用于肿瘤的早期诊断和治疗。
通过将荧光量子点标记在肿瘤细胞上,可以实现肿瘤的高灵敏度检测。
另外,量子点还可以用作光热疗法的光源,通过光热效应杀死肿瘤细胞。

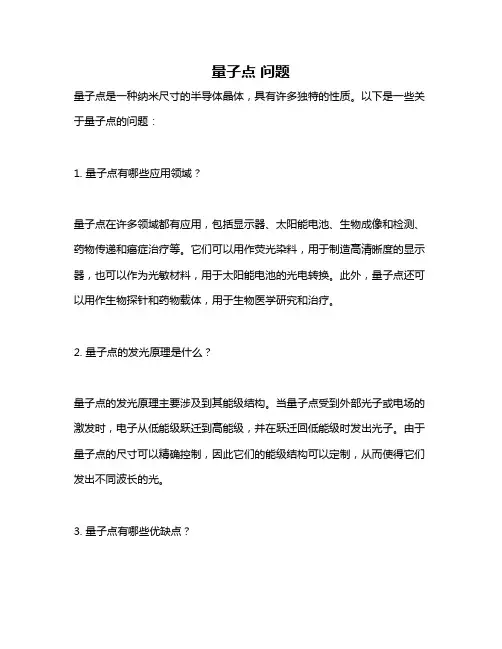

量子点问题
量子点是一种纳米尺寸的半导体晶体,具有许多独特的性质。
以下是一些关于量子点的问题:
1. 量子点有哪些应用领域?
量子点在许多领域都有应用,包括显示器、太阳能电池、生物成像和检测、药物传递和癌症治疗等。
它们可以用作荧光染料,用于制造高清晰度的显示器,也可以作为光敏材料,用于太阳能电池的光电转换。
此外,量子点还可以用作生物探针和药物载体,用于生物医学研究和治疗。
2. 量子点的发光原理是什么?
量子点的发光原理主要涉及到其能级结构。
当量子点受到外部光子或电场的激发时,电子从低能级跃迁到高能级,并在跃迁回低能级时发出光子。
由于量子点的尺寸可以精确控制,因此它们的能级结构可以定制,从而使得它们发出不同波长的光。
3. 量子点有哪些优缺点?
量子点的优点包括:
- 高色纯度:由于量子点的能级结构可以定制,因此它们可以发出单色光,具有高色纯度。
- 高亮度:量子点可以吸收并转化大量的能量,从而产生高亮度的光。
- 稳定性好:量子点不易受到光和热的退化影响,具有较好的稳定性。
然而,量子点也存在一些缺点:
- 成本较高:目前量子点的制备成本还比较高,需要进一步降低成本才能广泛应用。
- 有毒性问题:一些量子点材料可能对人体和环境有害,需要进行安全性评估和处置。
4. 如何制备量子点?
目前制备量子点的方法有多种,包括化学合成、物理气相沉积、溶胶凝胶法等。
其中,化学合成是最常用的一种方法,可以大规模制备高质量、高纯度的量子点。
物理气相沉积和溶胶凝胶法等方法则需要较高的实验条件和技术水平。

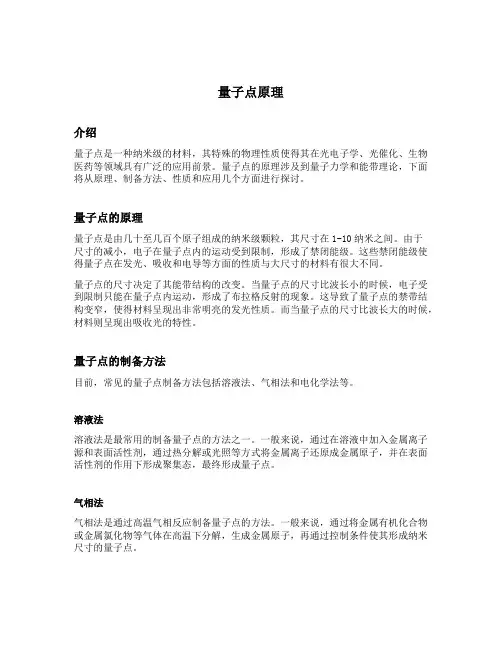

量子点原理介绍量子点是一种纳米级的材料,其特殊的物理性质使得其在光电子学、光催化、生物医药等领域具有广泛的应用前景。
量子点的原理涉及到量子力学和能带理论,下面将从原理、制备方法、性质和应用几个方面进行探讨。
量子点的原理量子点是由几十至几百个原子组成的纳米级颗粒,其尺寸在1-10纳米之间。
由于尺寸的减小,电子在量子点内的运动受到限制,形成了禁闭能级。
这些禁闭能级使得量子点在发光、吸收和电导等方面的性质与大尺寸的材料有很大不同。
量子点的尺寸决定了其能带结构的改变。
当量子点的尺寸比波长小的时候,电子受到限制只能在量子点内运动,形成了布拉格反射的现象。
这导致了量子点的禁带结构变窄,使得材料呈现出非常明亮的发光性质。
而当量子点的尺寸比波长大的时候,材料则呈现出吸收光的特性。
量子点的制备方法目前,常见的量子点制备方法包括溶液法、气相法和电化学法等。
溶液法溶液法是最常用的制备量子点的方法之一。
一般来说,通过在溶液中加入金属离子源和表面活性剂,通过热分解或光照等方式将金属离子还原成金属原子,并在表面活性剂的作用下形成聚集态,最终形成量子点。
气相法气相法是通过高温气相反应制备量子点的方法。
一般来说,通过将金属有机化合物或金属氯化物等气体在高温下分解,生成金属原子,再通过控制条件使其形成纳米尺寸的量子点。
电化学法是通过电化学反应合成量子点的方法。
一般来说,通过在电解质溶液中通过电流作用下,控制电极上的还原和氧化反应使得金属原子沉积在电极表面,形成量子点。
量子点的性质量子点具有一系列独特的性质,下面主要介绍其发光性质和光电性质。
发光性质量子点的发光性质非常丰富,可以通过控制其尺寸和结构来调节其发光波长。
一般来说,小尺寸的量子点呈现蓝色光,而大尺寸的量子点呈现红色光。
这种尺寸效应可以通过调节制备条件和材料组成来实现。
光电性质量子点的光电性质也非常重要。
由于量子点具有可调节的能带结构,使得其在太阳能电池和光催化等领域具有广泛的应用。

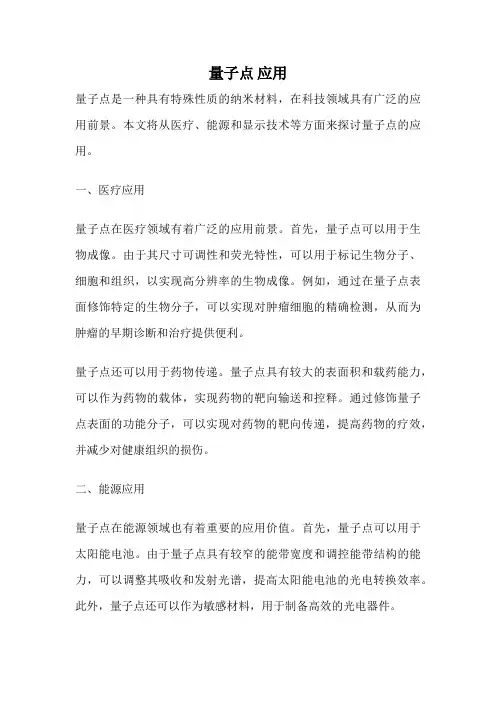

量子点应用量子点是一种具有特殊性质的纳米材料,在科技领域具有广泛的应用前景。
本文将从医疗、能源和显示技术等方面来探讨量子点的应用。
一、医疗应用量子点在医疗领域有着广泛的应用前景。
首先,量子点可以用于生物成像。
由于其尺寸可调性和荧光特性,可以用于标记生物分子、细胞和组织,以实现高分辨率的生物成像。
例如,通过在量子点表面修饰特定的生物分子,可以实现对肿瘤细胞的精确检测,从而为肿瘤的早期诊断和治疗提供便利。
量子点还可以用于药物传递。
量子点具有较大的表面积和载药能力,可以作为药物的载体,实现药物的靶向输送和控释。
通过修饰量子点表面的功能分子,可以实现对药物的靶向传递,提高药物的疗效,并减少对健康组织的损伤。
二、能源应用量子点在能源领域也有着重要的应用价值。
首先,量子点可以用于太阳能电池。
由于量子点具有较窄的能带宽度和调控能带结构的能力,可以调整其吸收和发射光谱,提高太阳能电池的光电转换效率。
此外,量子点还可以作为敏感材料,用于制备高效的光电器件。
量子点还可以用于储能技术。
量子点具有较大的比表面积和高电化学活性,可以作为电极材料用于超级电容器的制备。
量子点超级电容器具有高能量密度、长循环寿命和快速充放电等优点,具有重要的应用前景。
三、显示技术应用量子点在显示技术领域也有着广泛的应用。
首先,量子点可以用于LED背光源。
传统的LED背光源由蓝光LED和荧光材料组成,存在能量损失和色彩饱和度不高等问题。
而量子点可以通过调节其粒径和组成,实现对发光颜色的精确控制,提高LED背光源的色彩还原度和能效。
量子点还可以用于柔性显示技术。
量子点可以通过溶液法制备成薄膜,具有较高的柔韧性和透明性,可以应用于柔性显示器件的制备。
与传统的柔性显示技术相比,量子点柔性显示器具有更高的色彩还原度、亮度和对比度,具有更好的显示效果。
总结起来,量子点在医疗、能源和显示技术等领域具有广泛的应用前景。
通过在医疗领域的生物成像和药物传递、能源领域的太阳能电池和储能技术、显示技术领域的LED背光源和柔性显示技术等方面的应用,可以为人类的生活和科技进步带来巨大的推动力。
量子点的五个应用领域
量子点的五个应用领域包括:
1. 显示技术:量子点可以用于提高显示屏的色域和色彩饱和度,使得图像更加真实和细腻。
量子点显示技术已经广泛应用于电视、手机和电脑显示屏等电子产品中。
2. 光电子器件:量子点具有可调谐的光学性质,可以被用来制造光电子器件,如太阳能电池、光电传感器和激光器。
量子点光电子器件可以在能源转换和通信等领域发挥重要作用。
3. 生物医学:量子点在生物医学领域有广泛的应用,可以用作生物成像探针,实现高分辨率和高灵敏度的细胞和组织成像。
此外,量子点还可以用于药物输送和癌症治疗等领域。
4. 安全技术:量子点的发光特性可以被用于制造高安全性的防伪标记和密码技术。
量子点的独特发光颜色和光学特性可以实现防伪标记的定制化和难以仿制。
5. 量子计算:量子点可以用作量子比特的载体,实现量子计算的功能。
量子计算是一种利用量子力学特性进行计算的新型计算方式,具有更强大的计算能力和解决复杂问题的能力。
量子点的应用在量子计算领域有很大的潜力。
=====WORD完整版----可编辑----专业资料分享=====量子点(quantum dot)是准零维(quasi-zero-dimensional)的纳米材料,由少量的原子所构成。
粗略地说,量子点三个维度的尺寸都在100纳米(nm)以下,外观恰似一极小的点状物,其内部电子在各方向上的运动都受到局限,所以量子局限效应(quantum confinement effect)特别显著。
由于量子局限效应会导致类似原子的不连续电子能阶结构,因此量子点又被称为「人造原子」(artificial atom)。
科学家已经发明许多不同的方法来制造量子点,并预期这种纳米材料在二十一世纪的纳米电子学(nanoelectronics)上有极大的应用潜力。
量子棒指的是在两个维度方向上都受到量子限域效应影响的一种一维材料。
块体是三维的立方体,如果其中一个维度非常薄,几个纳米厚,另外两个方向比较厚,就是薄膜,也就是量子阱;如果其中两个维度都很小,只有一个方向比较大,就是纳米线,足够细的就是量子棒;如果三个维度都很小,就是纳米颗粒,也就是量子点。
在凝聚态物理中,量子线指导电性质受到量子效应影响的导线.由于传导电子在切向上受到量子束缚,切向能量呈现量子化:E0 ("基态" 能量), E1,... (另见量子谐振子).量子化的主要后果是量子线的电阻不能用传统公式,量子线电阻必须通过对横向能量的精确计算而获得,而且必然是量子化的。
纳米线的直径越小,这种量子效应就愈加明显。
半导体线的电阻在直径100纳米左右开始显示可观测的量子性,而金属要在原子量级才能显现.碳纳米管被视作最具有可行性的量子线。
polaron带电粒子在极性介质中受到屏蔽,在带电粒子周围有感应产生的极化云占据,这种感应的极化云将随带电粒子一起运动。
朗道将这种带电粒子及其感应的极化云作为整体称为极化子[1]。
在离子晶体或极性半导体中的传导电子是典型的极化子,是导电聚合物中的一种重要的电荷载流子。
量子点广色域
量子点广色域是一种利用量子点技术来扩展显示设备的色域的方法。
量子点是一种纳米级的半导体材料,其尺寸通常在1-10纳米之间。
这些材料可以通过控制其粒径来调节其发光波长。
通过使用不同大小的量子点,可以实现对广泛波长范围内的发光。
在显示设备中应用量子点技术,可以在LCD背光源或OLED 发光层中添加量子点材料,使得显示器可以发出更纯净、更饱和的颜色。
相比传统的LCD显示器,量子点显示器能够呈现更多的颜色细节和更高的色彩饱和度。
这种技术可以使显示设备的色域更接近实际的自然色彩。
量子点广色域技术在高端电视、显示器和手机屏幕等产品中得到了广泛应用。
它可以提供更好的视觉体验,使图像更逼真、更细腻。
同时,量子点广色域技术也有助于减少能源消耗,因为量子点发光效率高,可以在较低功率下获得更亮的光输出。
尽管量子点广色域技术具有许多优势,但其成本较高,并且制造过程相对复杂。
此外,由于量子点材料中使用的有害金属元素,如镉和铅,存在环境和健康风险。
因此,在应用量子点广色域技术时需要采取相应的环保和健康安全措施。
量子点缺陷
量子点(Quantum Dots)是指尺寸在纳米级别、具有量子特性的半导体微粒。
由于其独特的光电特性,量子点被广泛应用于LED、太阳能电池、生物成像和荧光传感等领域。
然而,量子点在生产和应用中常常会存在缺陷,如表面缺陷、体缺陷和电学缺陷等,严重影响了其性能和稳定性。
表面缺陷是指量子点表面的缺陷,如有机物附着、氧化、离子溶液反应等。
表面缺陷不仅会影响量子点的光学、电学等特性,还会导致其在生物体内的毒性和代谢反应增强。
因此,在量子点合成和应用中,需要采取严格的表面修饰及助剂选择等手段来避免表面缺陷的产生。
体缺陷是指量子点内部的晶格缺陷,如空位、DDEF等。
由于体缺陷会导致能带结构发生变化,使原本应在某个能级上发生的光发射或吸收变成在其他能级上发生,影响了量子点的发光和电学特性,同时也降低了其稳定性和寿命。
减少体缺陷的存量,需要采用高纯度材料和精确的反应条件等手段。
电学缺陷是指由于载流子注入或自发退激等过程,导致量子点处于不稳定的能态,进而产生的电性态缺陷。
电学缺陷会导致电导率的降低和载流子的寿命下降,影响量子点的电学特性和使用寿命。
减少电学
缺陷的方法主要是调控载流子注入和退激,以及优化电极材料和工艺等手段。
总的来说,量子点的缺陷问题是当前制约其应用和发展的瓶颈之一,需要在材料合成、表面修饰和工艺控制等方面进行深入研究和优化。
量子点光谱技术
量子点光谱技术是一种利用量子点材料的光学特性进行材料表征和应用的技术。
量子点是一种纳米尺度的半导体颗粒,其尺寸通常在1-10纳米之间,有着特殊的光学和电学性质。
量子点光谱技术可以通过光谱分析来研究量子点的发光特性。
当量子点受到能量激发时,会发射出特定波长的光,这一现象被称为量子点发光。
通过检测量子点发射的光谱特征,可以了解量子点的成分、尺寸、形貌等信息。
量子点光谱技术具有以下特点和应用:
1. 多光谱特性:量子点可以通过调节其尺寸和成分来改变其发光波长,可以实现多色发光,用于制备多彩显示器件、荧光探针等。
2. 窄发光带宽:量子点发光具有狭窄的发光带宽,可以产生纯净的色彩,用于显示技术和荧光标记等领域。
3. 抗光磷刺激:量子点可以在长时间的照射下保持较高的发光效率,具有较强的抗光磷刺激能力,用于制备耐久性较强的光学材料。
4. 生物医学应用:量子点可以作为生物标记物用于细胞成像、药物输送等生物医学应用,有潜在的临床诊断和治疗应用前景。
总之,量子点光谱技术是一种有广泛应用前景的新兴技术,可以用于材料表征、显示技术、生物医学和光伏等领域,为相关研究和应用提供了新的手段和思路。
量子点的基本知识量子点(QuantumDots,QDs)通常指半径小于或接近激子玻尔半径的半导体纳米晶。
在量子点中,载流子在三个维度上都受到势垒的约束而不能自由运动。
根据量子力学分析,量子点中的载流子在三个维度方向上的能量都是量子化的,其态密度分布为一系列的分立函数,类似于原子光谱性质,因而人们往往也把量子点称之为“人工原子”。
需要指出的是,并非小到100nm以下的材料就是量子点,真正的关键尺寸取决于电子在材料内的费米波长。
只有当三个维度的尺寸都小于一个费米波长时,才称之为量子点。
量子点独特的性质基于它自身的量子效应,当颗粒尺寸进入纳米量级时,尺寸限域将引起库仑阻塞效应、尺寸效应、量子限域效应、宏观量子隧道效应和表面效应,从而派生出纳米体系具有常观体系和微观体系不同的低维物性,展现出许多不同于宏观体材料的物理化学性质,在非线形光学、生物标记、催化、医药及功能材料等方面具有极为广阔的应用前景,同时将对生命科学和信息技术的持续发展以及物质领域的基础研究发生深刻的影响。
(1)库仑阻塞效应由于电子(或空穴)被束缚在一个相对小的区域内,使电子(或空穴)之间的库仑作用极其显著,填充一个电子(或空穴)就要克服量子点中已有电子(或空穴)的排斥左右,因而库仑电荷效应是其另一个基本物理性质。
如果一个电子进入量子点,引起整个系统增加的静电能远大于电子热运动能量k B T,则这个静电能将阻止随后的第二个电子进入同一个量子点,这种现象叫做库仑阻塞效应。
(2)量子尺寸效应通过控制量子点的形状、结构和尺寸,就可以方便地调节其能隙宽度、激子束缚能的大小以及激子的能量蓝移等电子状态。
随着量子点尺寸的逐渐减小,量子点的光吸收谱出现蓝移现象。
尺寸越小,则谱蓝移现象也越显著,这就是人所共知的量子尺寸效应。
(3)量子限域效应由于量子点的表面积与粒子的大小有着较高的比例,存在量子限域效应。
所谓量子限域效应,指的是量子点的能态密度随着其尺寸大小而变,换句话说尺寸的大小决定了材料的光、电、磁特性。
同时,量子点与电子的德布罗意波长、相干波长及激子波尔半径可比拟,电子被局限在纳米空间,电子输运受到限制,电子平均自由程很短,电子的局域性和相干性增强,将引起量子限域效应。
子点,激子,吸收。
当粒径与Walmier激子的Bohr半径相当或更小时,处于强限域区,易形成产生激子吸收带。
随着粒径的减小,激子带的吸收系数增加,出现激子强吸收由于量子限域效应,激子的最低能量向高能方向移动即蓝移。
(4)量子隧道效应传统的功能材料和元件,其物理尺寸远大于电子自由程,所观测的是群电子输运行为,具有统计平均结果,所描述的性质主要是宏观物理量。
当微电子器件进一步细微化时,必须要考虑量子隧道效应。
100 nm被认为是微电子技术发展的极限,原因是电子在纳米尺度空间中将有明显的波动性,其量子效应将起主要功能。
电子在纳米尺度空间中运动,物理线度与电子自由程相当,载流子的输运过程将有明显电子的波动性,出现量子隧道效应,电子的能级是分立的。
利用电子的量子效应制造的量子器件,要实现量子效应,要求在几个陌到儿十个腼的微小区域形成纳米导电域。
电子被“锁”在纳米导电区域,电子在纳米空间中显现出的波动性产生了量子限域效应。
纳米导电区域之间形成薄薄的量子垫垒,当电压很低时,电子被限制在纳米尺度范围运动,升高电压可以使电子越过纳米势垒形成费米电子海,使体系变为导电。
电子从一个量子阱穿越量子垫垒进人另一个量子阱就出现了量子隧道效应,这种绝缘到导电的临界效应是纳米有序阵列体系的特点。
(5)表面效应表面效应是指随着量子点的粒径减小,大部分原子位于量子点的表面,量子点的比表面积随粒径减小而增大。
由于纳米颗粒大的比表面积,表面相原子数的增多,导致了表面原子的配位不足、不饱和键和悬键增多。
使这些表面原子具有高的活性,极不稳定,很容易与其它原子结合。
这种表面效应将引起纳米粒子大的表面能和高的活性。
表面原子的活性不但引起纳米粒子表面原子输运和结构型的变化,同时也引起表面电子自旋构象和电子能谱的变化。
表面缺陷导致陷阱电子或空穴,它们反过来会影响量子点的发光性质、引起非线性光学效应。
金属体材料通过光反射而呈现出各种特征颜色,由于表面效应和尺寸效应使纳米金属颗粒对光反射系数显著下降,通常低于l%,因而纳米金属颗粒一般呈黑色,粒径越小,颜色越深,即纳米颗粒的光吸收能力越强,呈现出宽频带强吸收谱量子点的光学特点量子点研究之所以受到科学界的重视,特别是受到生物医学研究者的欢迎,原因在于其独特的光致发光性质。
与传统荧光探剂相比,量子点具备优良哇质并克服了传统探剂的诸多顽疾,完全有可能在将来取而代之:(l)量子点的颜色可由化学组成和尺度二方面调整,可以在可见光乃至红外谱段“定制”所需要的量子点;(2)量子点的激发谱相当宽,彼此重叠,因此选择单一激发光就可以使不同颜色的量子点同时发光,非常适合多元标记研究;而量子点的发射谱非常窄,最大程度地避免了发射谱的重叠,因此使得多元标记变得可行、实用;(3)可比范围内,量子点的发光强度明显高于传统荧光探剂,因此检测的灵敏性大大提高;(4)量子点的光学稳定性远远高于传统探剂,非常适合长时间观察和动态研究;(5)量子点具备高的表面积/体积比,一方面可以提供多元化的化学修饰,另外也可以保障其在细胞内部“自由”运动;通过选择适当的修饰,可以最大限度地避免量子点的毒性和提高发光强度量子点材料在过去的十几年时间里,量子点材料由于具有独特的光学、电学性质而被广泛的研究,其中主要的量子点材料如表一所示:表一主要量子点材料族量子点材料ⅣSi,GeⅢ-ⅤInAs,InP,GaSb,GaN,GaAs,InGaAs,AIGaAs,InAIAs,InGaNⅡ-ⅥBaS,Base,BaTe,ZnS,Znse,ZnTe,CdS,CdSe,CdTe,HgS,HgSeⅣ-ⅣSiC,SiGeⅣ-ⅥPbSe(l)IV族量子点材料Si量子点:近十余年来,各种Si基纳米材料,如多孔Si、Si量子线和Si量子点结构制备和发光特性一直是材料学家研究的重点,并已取得了显著进展。
其中Si量子点与量子阱和量子线相比,由于具有强三维量子封闭效应,易于实现强室温光致发光或电致发光,更是受到了科学家们的广泛关注。
Ge量子点:Ge量子点光电探测器是能够实现1.31μm和1.55 μm波段的响应。
且跟量子阱探测器相比,量子点探测器由于三维的量子限制作用,具有暗电流小,光生载流子寿命长,对正入射光敏感等优点。
因此,Ge量子点光电探测器的研究受到了国内外的重视,并且取得了一定的研究成果。
(2)111一V族量子点材料InAs量子点:InAs量子点是当前111一V族半导体量子点研究的热点。
其量子点激光可望成为光纤通讯的光源之一。
近年来人们己对InAs量子点特性进行了大量的研究。
结果表明,InAs量子点的形状和大小与生长条件及覆盖层有很大的关系,其形状、大小及应力分布决定量子点中电子和空穴的约束能,因而通过改变生长条件或选用合适的覆盖层可以调谐InAs 量子点的发射波长。
InP量子点:通过InP量子点,可以获得700一150Onm多种发射波长的荧光材料,可以填补普通荧光分子在近红外光谱范围内种类少的不足。
对于一些不利于在紫外和可见区域进行检测的生物材料,可以利用半导体量子点在红外区域染色,进行检测,完全避免紫外光对生物材料的伤害,特别有利于活体生物材料的检测,同时将大幅度降低荧光背景对检测信号的干扰(3)11一VI族量子点11一VI型量子点生物分子和细胞标记方面作出了重要的贡献。
用量子点标记细胞能同时特异性地标记多种不同类型的蛋白质或活细胞,为生物、医学等研究带来了重大突破。
CdS量子点:由于CdS量子点具有良好的光学性质,在近几年的研究与相关文献报道中很受重视。
目前,金属有机合成法(又称高温热解法)是CdSQDs常用的制备方法。
Peng课题小组采用金属有机法在该领域取得了令人瞩目的成就。
他们在TOP/TOPO体系中合成了单分散CdSQDs,从而使得CdS量子点具有更广泛的应用领域。
ZnS量子点:ZnS是具有368KJ/mol禁带宽度的半导体,它具有压电和热电性质,而且也是具有340nm最大激发波长的半导体。
固态ZnS量子点受紫外线辐射(低于350nm)、阴极射线、X射线、Y射线以及电场(电荧光)激发时产生辐射,有望成为一种很好的荧光标一记材料。
1998年Nie[l']等在Science上发表论文,报道了他们通过疏基乙酸中的琉基与量子点表面包覆的ZnS相结合,游离的梭基一方面使量子点具有可溶性,另一方面可与不同的生物分子(蛋白质、多肤、核酸等)相结合。
他们将转铁蛋白与量子点共价交联,在受体介导下发生内吞作用, 即可将量子点转运进HeLa细胞中,说明连接了量子点的转铁蛋白仍具生物活性,这些结合生物分子的量子点具有很高的稳定性,其水溶性稳定达两年以上。
(4)IV一VI族量子点SiC量子点:SiC是一种宽带隙半导体材料,仅在低温下有蓝光发射,由于间接带隙的特征,发光效率很低.有人试图用电化学腐蚀的方法像制备多孔硅一样在单晶碳化硅衬底上制备多孔碳化硅,获得了蓝光发射,但这种方法没有抛弃电化学腐蚀与硅平面工艺不相兼容的缺点。
LIAO等曾用碳离子注入硅然后退火的办法制备了纳米碳化硅晶粒镶嵌薄膜,但是由于晶粒太大,不能有效地展示量子限制效应,因此未能获得蓝光发射,后用电化学腐蚀制备了多孔碳化硅薄膜,获得了强的稳定的蓝光发射。
SiGe量子点:异质外延生长应变自组装(自组织生长)的SiGe量子点在纳米电子器件和光电器件方面有着重要应用,尤其是SiPGe系统自组织生长的量子点,很有希望成为实现硅基光电集成的有效途径(5)Ⅳ-Ⅵ族量子点PbSe量子点:PbSe量子点在红外波段(1000一2300nm)有强的辐射和吸收峰,其典型的FWHM(半高宽)为100一200nm,且可根据颗粒的尺度不同而调整,适合用作通信光纤的掺杂物。
