无线监控解决方案介绍无线监控解决方案是一种用于实时监控和保护特定区域的系统。
它使用无线技术将监控设备连接到中央监控中心，从而实现远程监控和管理。
无线监控解决方案可以应用于各种场景，如家庭安防、工业监控、商业安防等。
本文将详细介绍无线监控解决方案的工作原理、优势和应用场景。
工作原理无线监控解决方案由多个组件组成，包括监控设备、中央监控中心和通信网络。
监控设备通常包括摄像头、传感器和控制器，负责收集和处理监控数据。
中央监控中心负责接收和管理监控数据，并提供实时监控和报警功能。
通信网络则负责将监控数据从监控设备传输到中央监控中心。
整个系统的工作流程如下： 1. 监控设备通过无线网络将监控数据传输到中央监控中心。
2. 中央监控中心接收并处理监控数据，包括实时视频流和传感器数据。
3. 中央监控中心将实时监控数据展示给用户，同时进行数据分析和报警处理。
4. 用户可以通过手机、电脑等终端设备，远程实时监控和管理特定区域。
优势无线监控解决方案相比传统有线监控系统具有以下优势：灵活性无线监控解决方案不需要布设大量的有线网络，可以更加灵活地布置监控设备。
这意味着无线监控系统可以轻松应对复杂的环境和场景，无论是监控城市街道还是工业生产线都可以灵活部署。
扩展性无线监控系统可以轻松扩展，支持添加更多的监控设备，并与现有系统进行集成。
这样可以根据需要增加监控范围，提高整体监控能力。
远程监控由于使用无线网络传输数据，无线监控系统可以实现远程监控，用户可以随时随地通过手机、电脑等终端设备查看实时监控数据。
这为用户提供了更加便捷和灵活的监控方式。
高度可靠性无线监控系统通常采用多路径传输技术，可以自动切换到稳定的传输路径，从而提高系统的可靠性。
即使在某些传输路径不稳定的情况下，系统仍然能够保持稳定的监控和传输效果。
应用场景无线监控解决方案可以应用于各种场景和行业，包括但不限于以下几个方面：家庭安防无线监控系统可以用于家庭安防，如监控出入口、花园和车库等。

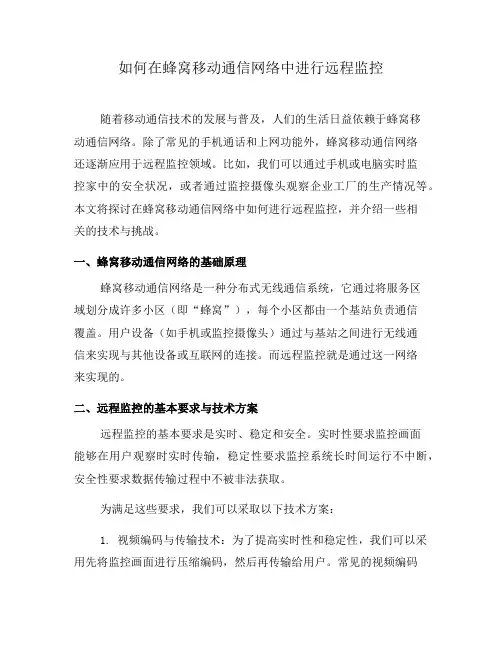

如何在蜂窝移动通信网络中进行远程监控随着移动通信技术的发展与普及，人们的生活日益依赖于蜂窝移动通信网络。
除了常见的手机通话和上网功能外，蜂窝移动通信网络还逐渐应用于远程监控领域。
比如，我们可以通过手机或电脑实时监控家中的安全状况，或者通过监控摄像头观察企业工厂的生产情况等。
本文将探讨在蜂窝移动通信网络中如何进行远程监控，并介绍一些相关的技术与挑战。
一、蜂窝移动通信网络的基础原理蜂窝移动通信网络是一种分布式无线通信系统，它通过将服务区域划分成许多小区（即“蜂窝”），每个小区都由一个基站负责通信覆盖。
用户设备（如手机或监控摄像头）通过与基站之间进行无线通信来实现与其他设备或互联网的连接。
而远程监控就是通过这一网络来实现的。
二、远程监控的基本要求与技术方案远程监控的基本要求是实时、稳定和安全。
实时性要求监控画面能够在用户观察时实时传输，稳定性要求监控系统长时间运行不中断，安全性要求数据传输过程中不被非法获取。
为满足这些要求，我们可以采取以下技术方案：1. 视频编码与传输技术：为了提高实时性和稳定性，我们可以采用先将监控画面进行压缩编码，然后再传输给用户。
常见的视频编码标准有和。
此外，为了降低传输时延，我们还可以使用UDP协议进行传输。
2. 安全加密技术：为保证数据传输过程中的安全性，我们可以采用AES、RSA等加密算法对视频流进行加密。
同时，蜂窝移动通信网络本身也提供了一定的安全防护措施，如用于认证和加密的SIM卡。
3. 信号覆盖与质量：为保证监控设备能够与蜂窝移动通信网络保持稳定连接，我们需要在监控设备所在位置选择信号覆盖良好的基站。
此外，若监控设备所在区域信号质量不佳，我们还可以使用信号增强器或者更换运营商，以提升信号质量。
三、远程监控中的挑战与解决方案尽管远程监控技术已经相对成熟，但仍存在一些挑战需要解决。
1. 带宽限制：由于视频数据量大、实时传输要求高，移动通信网络的带宽可能成为限制因素。
为解决这一问题，我们可以采用视频编码压缩技术，调整视频质量和分辨率来降低数据传输量。

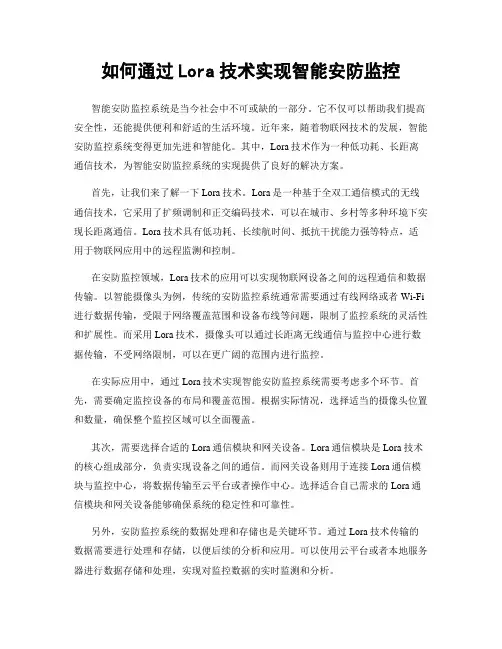

如何通过Lora技术实现智能安防监控智能安防监控系统是当今社会中不可或缺的一部分。
它不仅可以帮助我们提高安全性，还能提供便利和舒适的生活环境。
近年来，随着物联网技术的发展，智能安防监控系统变得更加先进和智能化。
其中，Lora技术作为一种低功耗、长距离通信技术，为智能安防监控系统的实现提供了良好的解决方案。
首先，让我们来了解一下Lora技术。
Lora是一种基于全双工通信模式的无线通信技术，它采用了扩频调制和正交编码技术，可以在城市、乡村等多种环境下实现长距离通信。
Lora技术具有低功耗、长续航时间、抵抗干扰能力强等特点，适用于物联网应用中的远程监测和控制。
在安防监控领域，Lora技术的应用可以实现物联网设备之间的远程通信和数据传输。
以智能摄像头为例，传统的安防监控系统通常需要通过有线网络或者Wi-Fi 进行数据传输，受限于网络覆盖范围和设备布线等问题，限制了监控系统的灵活性和扩展性。
而采用Lora技术，摄像头可以通过长距离无线通信与监控中心进行数据传输，不受网络限制，可以在更广阔的范围内进行监控。
在实际应用中，通过Lora技术实现智能安防监控系统需要考虑多个环节。
首先，需要确定监控设备的布局和覆盖范围。
根据实际情况，选择适当的摄像头位置和数量，确保整个监控区域可以全面覆盖。
其次，需要选择合适的Lora通信模块和网关设备。
Lora通信模块是Lora技术的核心组成部分，负责实现设备之间的通信。
而网关设备则用于连接Lora通信模块与监控中心，将数据传输至云平台或者操作中心。
选择适合自己需求的Lora通信模块和网关设备能够确保系统的稳定性和可靠性。
另外，安防监控系统的数据处理和存储也是关键环节。
通过Lora技术传输的数据需要进行处理和存储，以便后续的分析和应用。
可以使用云平台或者本地服务器进行数据存储和处理，实现对监控数据的实时监测和分析。
在实际应用中，通过Lora技术实现智能安防监控系统具有许多优势。
首先，Lora技术具有低功耗的特点，摄像头等设备的续航时间更长，不需要频繁更换电池或充电。
无线技术综合远程监控系统方案及原理探析摘要：本系统是基于多种无线技术的远程监控装置，通过无线射频在2.4ghz频段进行双向数据通信。
由高性能的stc12c5a60s2控制的数据采集器和控制器组成。
数据采集器通过多种传感器采集温度等环境信息，再通过无线射频技术发送到主控制器。
控制器接收数据处理并显示，通过红外技术接收编码了的控制信号，从而对继电器进行控制；可通过gsm技术将数据发送到手机终端上，也可通过发送手机短信对系统进行远程控制；通过无线串口模块与pc进行数据传送，由上位机绘制数据图表。
关键词：射频红外技术；gsm；无线串口；通信上位机中图分类号：tp871 文献标识码：a 文章编号：1674-7712 （2013）04-0073-01随着城市建设的快速发展，对无线技术的远程监控装置的技术要求越来越高，提高无线远程监控技术安装技术和对故障检测和及其设备维护就显得极为重要了。
因此，有必要对各种无线技术综合远程监控系统方案及原理做深入的探析。
一、系统方案（一）系统总体设计方案系统可以分为数据采集器、信号处理控制器两大部分（如下图）。
数据采集器通过各种传感器采集环境信号，并通过nrf24l01无线模块发送到控制器，控制器接收并处理信号，由lcd显示屏显示；由时钟电路产生时间信号，同时语音播报；红外学习电路学习可进行遥控的电器的红外编码并进行遥控；通过无线串口与pc机通信对数据进行分析；可驱动继电器组工作对相应的外加设备进行控制；可通过gsm模块实现短信提醒与控制。
（二）各部分方案论证1.远程控制与数据传送（1）环境数据传输。
采用nrf24l01射频模块在2.4ghzism开放频段实现无线传输，高速率最大达2m，多频点，低功耗，低成本。
适用于短程的无线通信，解决了地理环境对有线数据传输的限制问题。
（2）控制信号的传输。
本系统的工作原理是利用各种红外控制类家电的遥控指令，利用单片机对遥控器的发射信号的波形进行测量，再把测量的数据进行回放，由于只关心发射信号波形中的高低电平的宽度，不管其如何编码，因此做到了真正的“万能”。

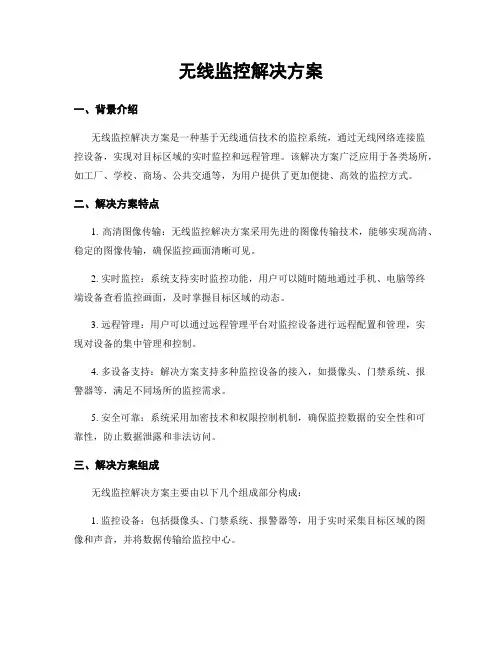

无线监控解决方案一、背景介绍无线监控解决方案是一种基于无线通信技术的监控系统，通过无线网络连接监控设备，实现对目标区域的实时监控和远程管理。
该解决方案广泛应用于各类场所，如工厂、学校、商场、公共交通等，为用户提供了更加便捷、高效的监控方式。
二、解决方案特点1. 高清图像传输：无线监控解决方案采用先进的图像传输技术，能够实现高清、稳定的图像传输，确保监控画面清晰可见。
2. 实时监控：系统支持实时监控功能，用户可以随时随地通过手机、电脑等终端设备查看监控画面，及时掌握目标区域的动态。
3. 远程管理：用户可以通过远程管理平台对监控设备进行远程配置和管理，实现对设备的集中管理和控制。
4. 多设备支持：解决方案支持多种监控设备的接入，如摄像头、门禁系统、报警器等，满足不同场所的监控需求。
5. 安全可靠：系统采用加密技术和权限控制机制，确保监控数据的安全性和可靠性，防止数据泄露和非法访问。
三、解决方案组成无线监控解决方案主要由以下几个组成部分构成：1. 监控设备：包括摄像头、门禁系统、报警器等，用于实时采集目标区域的图像和声音，并将数据传输给监控中心。
2. 无线网络：采用无线通信技术，将监控设备和监控中心连接起来，实现数据的传输和通信。
3. 监控中心：负责接收和处理监控设备传输的数据，提供实时监控、远程管理等功能。
4. 终端设备：包括手机、电脑等，用户可以通过终端设备查看监控画面、进行远程管理等操作。
四、解决方案应用场景无线监控解决方案适用于各类场所的监控需求，以下是几个常见的应用场景：1. 工厂：通过无线监控系统可以实时监控生产车间、仓库等区域，及时发现并处理异常情况，提高安全性和生产效率。
2. 学校：学校可以利用无线监控系统对校园进行实时监控，确保学生的安全，防止校园欺凌等问题的发生。
3. 商场：商场可以利用无线监控系统对商场内部进行监控，预防和打击盗窃行为，提供安全保障。
4. 公共交通：无线监控系统可以实时监控公交车、地铁等交通工具，提供安全保护和事故处理的依据。
欢迎订阅欢迎撰稿欢迎发布产品广告信息EIC Vol.16 2009 No.6 23 Doi:10.3969/j.issn.1671-1041.2009.06.011基于无线通信网络的远程监控系统的实现乔 朴(空军工程大学电讯工程学院,西安710077)摘要:介绍了一种基于现有无线通信网络的远程监控系统的工作原理,主要从监控数据的采集、传输及控制几个方面作了分析与介绍。通过实验,表明了该系统方案的可行性,具有成本低、易实现的特点,并有着市场应用价值。
关键词:无线网络;嵌入式系统;无线接入模块;远程控制中图分类号:TN802 文献标识码:A
Theimplementofalong2distancemonitoringandcontrollingsystembasedonwirelessnetworkingQIAOPu(TheTelecommunicationEngineeringInstitute,AFEUXi’an710077,China)
Abstract:Thisarticlehasgivenyouanintroductiontotheprincipleofalong2distancesupervisorysystembasedonexistingwirelesscom2municationnetworking,andmainlyfromtheaspectsofmonitoringdata’sgathering,transmittingandcontrolling.Fromtheexperi2ments,ithasprovedthefeasibilityofthesystemschemewhichalsohasthecharacteristicsoflowcost,beingeasytorealize,andhavingmarketapplicationvalue.
Keywords:wirelessnetworking;embeddedsystem;wirelessac2cessmodule;long2distancecontrol
0 引言随着无线通信技术的不断发展,利用移动网络运营商提供的现有无线通信网络实现远程监控,是监控系统现代化的一个重要发展方向。由于无线通信的网络技术已经比较成熟,覆盖面又广,利用GSM、GPRS、CDMA、CDPD等无线通信网络来实现监控参数的实时传输,无疑是对现有资源的最大利用。更为重要的是,这些无线网络系统是由移动运营商进行维持的,可以节省大量的导线材料及人工费用,达到环保、节能、资源最大共享的目的,而且免除了网络的日常修改和维护工作,最大限度地节省了投资。
1 系统及其原理图本系统是基于无线网络通信技术和相关微处理器技术进行设计实现的,按照“监测端—信道—控制端”的模式进行构建,其原理图如图1所示。从远程监控体采集的数据传输至接入模块,经数据格式转换接入无线通信网络,经控制端的接入模块将数据通过专线送至控制计算机群,同时整个流程是一双向过程这样就实现了数据采集、传输和实时系统控制的功能。
图1 系统原理图2 系统各部分的实现无线监控系统的实现,主要包括三个方面:监测端的设计
开发、无线通信网络的传输和控制端的开发设计。2.1 监测端的设计实现作为数据采集的终端,监测端需要考虑到大规模参数的实时采集,以及数据格式的转换发送。2.1.1 嵌入式系统监测端处于工作现场,完成数据的采集、处理和控制,多采用嵌入式系统。由于当前要求实时采集数据的快速控制、多样分析、通信灵活,可采用功能较强的DSP与相应的单片机组成的双核系统硬件平台。其中DSP实现多路数据实时采集、分析、计算;单片机完成管理、通信、人机接口等异步系统控制功能。在系统开发方面,可采用Microtec公司的VRTX实现,通过对可向上兼容编程接口和面向对象开发的支持,保证用户能在将来支持和重复利用源码。VRTX的特点包括易于载入定制硬件、文件操作简便以及系统支持ANSI/POSIX接口。对STREAMS标准接口的支持使它易于容纳其它网络协议和器件的驱动。同时利用Microtec专用的C和C++编译器进行软件开发,可提高效率。2.1.2 无线通信网络接入模块接入模块一般都提供有外通信接口,如RS-232、RS-485
通信接口,实现数据传输与转换,其原理基本上大同小异。如RS-485到GPRS的转换器,内置TCP/IP和UDP/IP协议栈,它不对设备上传和下发的数据包进行解释与处理,仅对用户数据包实施TCP/UDP数据封包与拆包处理,实现双向透明数据传输。由于这些接入模块建立起的无线通信链路存在不稳定的因素,一般都会与智能控制模块配合使用,智能控制模块的容错机制保证了对数据进行有限过滤和分析处理,避免冗余和分辨出指令信息。同时一般采用短信模式进行通道补充,在连接中采取错误处理机制来确保无线通信链路的通畅。2.2 系统通信网络的传输目前,无线通信可以借用的网络主要有:全球数字移动电话系统(GSM)、通用分组无线业务(GPRS)、采用码分多址(CDMA)技术的移动网、蜂窝式数字分组数据(CDPD)系统以
及目前国内风生水起的3G网络。由于目前无线通信网络发展极其迅猛,不管从信息传输的可靠性、保密性上,还是从传输的工业化、集成化上来讲,都已达到了比较成熟的地步,完全可以根据需要实现不同领域的数据传输,并可向通信服务商申请实现专网专用。在此笔者仅对目前应用最广的GPRS网络的通信实现作简要介绍。原理上,GPRS网络通过GPRS网络接入模块进行数据转换、发送与接收;如果有必要,可以用GPRS运营商路由器与监控端通过DDN数字数据网专线连接,以实现专网专用。监测端(远程终端)采集的数据经GPRS网络接入模块处理打包后转换成适合通过GPRS传送的格式,经GPRS无线数据网络传送至控制端,实现设备和控制端系统的实时在线连接。由于GPRS实际数据传输速率在40kbps左右,能满足当前一般数据传输速率(≥30kbps)的需求。如果铺设专网,同时
仪器仪表用户□科研设计成果□24 EIC Vol.16 2009 No.6欢迎光临本刊网站http://www.eic.com.cn
可根据系统的实际情况,通过GPRS运营商对APN专网内的TDMA帧多分配无线接口时隙,保证数据传输的实时通畅。2.3 控制端的设计实现在控制端的设计上,可借助于计算机网络技术实现无线网络传输数据与计算机的交互。必要时可以将数据接入局域网或互联网,这时监控中心服务器只需申请配置固定IP地址,通过控制端的GPRS网络接入模块即可实现对接收的数据进行还原处理,从而获取监测端的参数情况。它的设计开发相对较为简单,重点主要集中在应用软件的设计上。就软件的实现形式而言,一般除了界面模块外,其余各个功能模块均可设计成动态连接库文件(3.dll)。人机接口界面模块可以为该无线监控系统的实际应用进行定制,以满足用户在界面美观、操作方便等方面的特殊要求。采用C/C++语言在VC++开发环境下设计这样的应用软件并不复杂,并可以进行进一步的升级开发,这些一般都是基于Windows和Unix等常用操作系统的。3 结束语目前,基于GPRS、CDMA等无线通信网络的数据传输业务已经在移动办公、工业控制、远程遥测等多方面得到了广泛应用,网络运营商中国移动GPRS和联通CDMA也都能给用户提供端到端的、广域的无线IP连接。其传输数据可靠性、有效性高,同时通信工程服务设施也可以自由灵活地设置,不再受地形条件的限制,在建设成本和维护成本上都有很大的优势,具有重大的现实意义和广泛的应用价值。并且随着无线通信网络的进一步完善和费用的降低,基于3G、4G等网络的远程监控系统将会得到飞跃式的发展,其市场应用前景也将会非常诱人。□
参考文献[1]LR100用户手册.武汉兰瑞信息技术有限公司.[2]刘政,叶汉民.DSP与单片机通信的多种方案设计[J].单片机与嵌入式系统应用,2006,(3
)
[3]徐敏.GSM/GPRS无线数据通信终端技术的研究与实现.中国学位论文全文数据库,2004.
[4]杨大成.现代移动通信中的先进技术[M].北京:机械工业出版社,2005.
[5]JeanJ.Labrosse.嵌入式实时操作系统[M].北京:北京航空航天大学出版社,2003.
[6]高梅国,刘国满,田黎育.高速数字信号处理器结构与系统[M].北京:清华大学出版社,2009.作者简介:乔朴(19872),男,本科生,研究方向:地空通信。收稿日期:2009206203(9207
)
Doi:10.3969/j.issn.1671-1041.2009.06.012基于DM642的嵌入式视频远程监测系统设计陈 磊,王金海(天津工业大学信息与通信工程学院,天津市300160)摘要:提出了一个基于TMS320DM642的嵌入式视频远程监测系统的设计与实现。系统以DM642为数据处理的核心,建立了包括视频采集模块,视频处理模块和通信模块的远程监测终端,实现了模拟视频信号的采集,数字化处理和远程传输的系统功能,并为后继的开发提供了通用接口,具有良好的灵活性和可扩展性。系统采用了模块化设计和整体化编程的开发方法,提高了系统开发的效率。
关键词:DM642;监测系统;视频采集中图分类号:TP391.4 文献标识码:A
DesignofvideoremotemonitoringsystembasedonDM642CHENLei,WANGJin2hai(SchoolofInformationandCommunicationEngineering,TianjinPolytechnicUniversity,Tianjin300160,China)
Abstract:Thedesignandimplementationofanembeddedaudio/videoremotemonitoringsystembasedonDM642isgiven.OnthedataprocessingcoreofDM642,theremotemonitoringsystemwascomposedofaudio/videoacquisitionmodule,audio/videopro2cessingmoduleandcommunicationmodule.Thesystemrealizedtheentirefunctionoftheanalogaudio/videosignalacquisition,digitalprocessingandlong2distancetransmission.Andcommoninterfaceforthesubsequentdevelopmentwasgiven,withgoodflexibilityandscalability.Thesystemusedamodulardesignandtheoveralldevel2opmentofprogrammingmethodstoimprovetheefficiencyofsystemdevelopment.
