利用HFSS优化法快速确定天线的相位中心详细教程

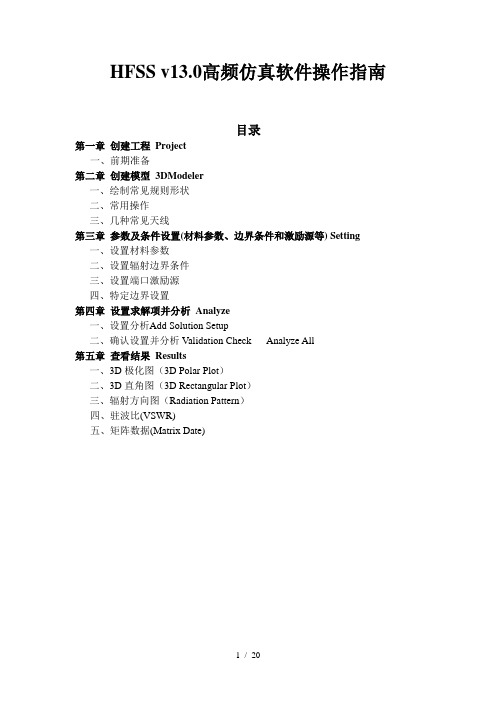

HFSS v13.0高频仿真软件操作指南目录第一章创建工程Project一、前期准备第二章创建模型3DModeler一、绘制常见规则形状二、常用操作三、几种常见天线第三章参数及条件设置(材料参数、边界条件和激励源等) Setting一、设置材料参数二、设置辐射边界条件三、设置端口激励源四、特定边界设置第四章设置求解项并分析Analyze一、设置分析Add Solution Setup二、确认设置并分析Validation Check Analyze All第五章查看结果Results一、3D极化图（3D Polar Plot）二、3D直角图（3D Rectangular Plot）三、辐射方向图（Radiation Pattern）四、驻波比(VSWR)五、矩阵数据(Matrix Date)一、前期准备1、运行HFSS后，左侧工程管理栏会自动创建一个新工程：Project n 。

由主菜单选File > Save as,保存到一个方便安全的文件夹，并命名。

(命名可包括下划线、字母和数字，也可以在Validation Check之前、设置分析和辐射场之后保存并命名)2、插入HFSS设计由主菜单选Project > Insert HFSS Design 或点击图标，(大口径的由主菜单选Project > Insert HFSS-IE Design)则一个新的项目自动加入到工程列表中，同时会出现3D画图窗口，上侧出现很多画图快捷图标。

3、选择求解类型由主菜单选HFSS > Solution Type（求解类型），选择Driven Model或Driven Terminal（常用）。

注：若模型中有类似于耦合传输线求耦合问题的模型一定要用Driven Terminal，Driven Model适于其他模型，不过一般TEM模式（同轴、微带）传输的单终端模型一般用Driven Terminal分析。

天线效率是表征天线将输入高频能量转换为无线电波能量的有效 程度，定义为天线的辐射功率与输入功率之比：
Prad A Pin
增益：
天线的增益是表征将输入给它的功率按特定的方向辐射的能力。 定义在相同输入功率、相同距离的条件下，天线在最大辐射方向 上的功率密度与无方向性天线在此方向上的辐射功率密度的比值， 其表达式为：
也可定义交叉极化电平的增加增益的起伏方向图主瓣宽度的变化旁瓣电平的变化或回波损耗的变化等超过某一范围时所对应的频率变化范围为该天线的带带宽的定义方法没有最好的方法只有较为恰当的方法应该在特定的应用场合下对所需的天线特性参数加以同等重要的考虑用同时满足多项指标的频率范围来确定天线带宽
天线设计与优化 — 天线基础
E j E 0
内容提要
电基本振子的辐射场 天线的主要性能参数


方向图 辐射强度 方向性系数 效率 增益 输入阻抗 回波损耗
基本天线结构
方向图：
天线的辐射场在固定距离上 随球坐标系的角坐标（θ，ϕ） 分布的图形称为天线的辐射 方向图或辐射波瓣图，简称 方向图。 完整的天线方向图应该用如 所示的三维立体方向图表示， 但是由于三维空间立体方向 图绘制复杂，工程上常用主 瓣轴的剖面图来表示。
G AD
效率：
天线效率是表征天线将输入高频能量转换为无线电波能量的有效 程度，定义为天线的辐射功率与输入功率之比：
Prad A Pin
增益：
天线的增益是表征将输入给它的功率按特定的方向辐射的能力。 定义在相同输入功率、相同距离的条件下，天线在最大辐射方向 上的功率密度与无方向性天线在此方向上的辐射功率密度的比值， 其表达式为：
导线，导线上的电流处处等幅同相。 根据电流连续性原理，在电基本振子两端将同时积存大小相等、符号

利用HFSS设计平面等角螺旋天线HFSS（高频结构模拟器）是一种电磁场仿真软件，广泛应用于无线通信、射频电子、天线设计等领域。

在设计平面等角螺旋天线时，可以使用HFSS来进行仿真、优化和分析。

下面将介绍利用HFSS设计平面等角螺旋天线的步骤和注意事项。

1.定义天线的几何结构：在HFSS中，首先需要定义天线的几何形状。

对于平面等角螺旋天线，可以使用直线段和弧段来描述螺旋的几何结构。

可以选择合适的参数，如螺旋半径、线宽和线距等，来定义螺旋天线的几何形状。

2. 设置边界条件和材料属性：在进行仿真之前，需要设置适当的边界条件和材料属性。

对于平面等角螺旋天线，一般使用PEC（Perfect Electric Conductor）作为边界条件，以确保电磁波在螺旋天线表面的反射和吸收很小。

此外，还需要为天线材料设置合适的电磁参数，如相对介电常数和损耗正切等。

3.设定频率范围和场激励：在HFSS中，可以设置所需的频率范围和场激励方式。

一般来说，平面等角螺旋天线用于宽频工作，因此可以选择一个合理的工作频率范围。

对于激励方式，可以选择点源激励，即在螺旋天线的发射端施加一个适当的电流源。

4. 进行电磁波分析：在设置好几何结构、边界条件、材料属性、频率范围和场激励之后，可以进行电磁波分析。

HFSS使用有限元方法来求解Maxwell方程组，得到电磁场分布、辐射特性等结果。

5.优化和调整参数：根据仿真结果，可以对平面等角螺旋天线的几何参数进行优化和调整。

例如，可以改变螺旋半径、线宽和线距，以优化天线的电磁性能，如增益、辐射方向性等。

6.分析和评估性能：经过优化和调整之后，可以再次进行电磁波分析，得到优化后的天线性能。

可以对比不同参数设置下的性能，如频率响应、辐射图案等，进行评估和选择最佳设计。

在设计平面等角螺旋天线时1.准确地定义几何参数：几何参数的准确定义对于仿真结果的准确性至关重要。

要仔细测量几何参数，并正确输入到HFSS中。

HFSS 天线设计实例这是一种采用同轴线馈电的圆极化微带天线切角实现圆极化设计目标!（具体参数可能不精确，望大家谅解）主要讲解HFSS操作步骤!GPS微带天线:介质板:厚度:2mm,介电常数：2。

2，大小:100mm*100mm工作频率：1.59GHz，圆极化（左旋还是右旋这里不讲了哈),天线辐射在上半平面覆盖！50欧同轴线馈电，1、计算参数首先根据经验公式计算出天线的基本参数，便于下一步建立模型。

贴片单元长度、宽度(正方形贴片长宽相等)、馈电点位置，分离单元长度.下表是经HFSS分析后选择的一组参数：2、建立模型首先画出基板50mm*50mm*2mm 的基板起名为substrate介电常数设置为如图2。

2的,可以调整color颜色和transparent透明度便于观察按Ctrl+D可以快速的使模型全可见！按住Ctrl+Alt键,拖动鼠标可以使3D模型自由旋转同理，我们画贴片：1、在基板上画出边长65mm(假设用公式算出的是这么多）的正方形2、起名为patch，颜色选绿色,透明度设为0。

5画切角是比较麻烦的1、用画线条工具,画三线段,坐标分别是0。

5.0, 5。

0。

0, 0.0。

02、移动三角形，选中polyline1，选菜旦里edit\Arrange\move，先确定坐标原点或任一点为基准点，将三角形移动到左上角和贴片边沿齐平.3、复制三角形，选中polyline1，选菜单里edit\arrange\duplicate\around axis，相对坐标轴复制，角度换成180，然后在右下角就出现了相对称的另一个三角形.4、从patch上切掉对角上的分离单元polyline1和polyline1_1：选中patch、polyline1和polyline1_1，选菜单里3D modeler\Boolean\Subtract把polyline1和polyline1_1从patch上切掉最后剩下先在介质板底面画一个100mm＊100mm的正方形作为导电地板。

HFSS场计算器使用指南HFSS（High Frequency Structure Simulator）是由ANSYS公司开发的一款用于高频电磁场仿真和设计的软件。

它是目前业界领先的电磁仿真工具之一，广泛应用于微波、射频、天线和高速信号完整性等领域的设计和分析。

本文将介绍HFSS场计算器的使用指南，帮助初学者快速上手并进行有效的电磁场仿真。

一.HFSS简介1.HFSS是什么？HFSS是一款基于有限元方法（Finite Element Method，FEM）的电磁场仿真软件。

它可以对电磁场进行三维建模、仿真和分析，帮助设计师评估设计的性能、优化设计参数以及解决电磁兼容性（EMC）和信号完整性（SI）等问题。

2.HFSS的特点HFSS具有以下突出特点：-高精度：采用高精度的数值算法，精确计算微波和射频器件的电磁场分布；-广泛的功能：支持多种不同频段、不同结构和材料的仿真；-用户友好的图形用户界面（GUI）：直观的操作界面，易于学习和使用；-高效的求解器：采用高效的求解器，提供快速的仿真结果。

二.HFSS场计算器的使用指南1.创建新项目打开HFSS软件，点击"File"->"New"->"Project"，输入项目名称，并选择合适的单位系统（如米制系统）。

2.建立模型在"Project Manager"中右键点击"Models"，选择"Insert"->"Design"->"Model"，可以选择不同的模型创建方式，如导入CAD文件、手动创建等。

3.创建几何体选择"Modeler"，可以通过"Draw"工具栏创建几何体，如直线、矩形、圆形等。

也可以通过导入CAD文件创建几何体。

4.设置材料属性在"Modeler"中选择几何体，点击右键选择"Assign Material"，选择适合的材料属性，可以从材料库中选择，也可以自定义材料属性。

基于HFSS的天线设计研究及其应用随着移动通信和互联网的飞速发展，无线通信技术已经成为了人类生活中不可或缺的一部分。

在无线通信技术中，天线作为信号的传输介质，既是重要的硬件设施，也是必不可少的组成部分。

因此，天线设计的质量对于无线通信技术的性能和实用性具有重要的决定性作用。

本文将介绍一种基于HFSS的天线设计方法，并探讨其在实际应用中的优缺点和未来发展方向。

一、HFSS介绍HFSS（High Frequency Structure Simulator）是美国ANSYS公司开发的一款高频电磁仿真软件，主要用来解决射频、微波、毫米波以及光电领域中的电磁场问题。

HFSS不仅有较高的精度与可靠性，而且具有强大的CAD能力和优秀的后处理功能。

在无线通信技术中，天线设计是非常重要的，能够深入了解和熟悉HFSS软件的使用方法，对于天线设计工程师来说是非常必要的。

二、HFSS在天线设计中的应用在天线设计中，HFSS可以帮助设计人员计算各种天线的参数，包括阻抗、谐振频率、增益、方向性等等，并生成天线图形，进而优化和改善天线性能。

1、天线参数计算在进行天线设计之前，需要确定一些基本的天线参数，如天线的工作频率、阻抗、增益、波束宽度等。

这些参数与天线的结构和电学性质密切相关。

HFSS可以通过分析天线的结构和材料等属性，快速计算出几乎所有的天线参数。

设计人员通过对这些参数的控制和优化，可以提高天线的性能。

2、天线模型设计在开始天线的设计过程时，需要首先绘制天线的模型图。

HFSS可以根据天线的结构和尺寸等要素自动生成天线的三维模型。

这有助于设计人员在后续的优化和改进过程中，更精确地分析天线性能和做出相应的调整。

3、天线参数优化一旦天线的模型和基本参数确定后，接下来是对天线性能进行优化。

在实际的天线设计中，往往需要根据具体的应用场景修改或调整天线的工作频率、波束宽度或者增益等参数。

通过HFSS，设计人员可以快速地对天线的各种参数进行调整，并通过仿真和分析来确认优化后的结果。

Example: Coax to WG Transformer
0
/100
/10
Problem Scale
Use a Quasi-Static Solver (OVERLAP)
Use a FEM Full-Wave Solver
Simulation Structures
W=44mil t = 1mil
1.增加Sweep變數。
3.按下增加。 出現訊息
4.按下確定。 出現訊息
2.設定要sweep的起始 結束 間隔。 5.按下確定。
使用變數sweep 開始分析
1.開始分析。
使用變數sweep 看分析結果
1. 3.選擇看sweep結果。
2.
使用變數sweep 看分析結果(2)
1.選擇要看的sweep結果。
2.只對port分析打勾。
1.分析。
3.開始分析。
Analysis Wave port at First
2.場形完整且連續 可進行完整分析。
1.看場形。
Boundary Radiation
減少運算時間 縮小體積 需在最大的Box增加 Radiation Boundary
Deembed
藍色箭頭 表示Deembed的位置。
圓心
半徑 (R1) 高度 命名:barrel trace1 barrel trace2
操作流程---(6)連通柱繪圖
連通柱焊墊繪圖:
1設定材質
L=800mil R2=50mil R1 = 20mil
2.結構繪圖
圓心
R3=30mil
半徑 (R3)
高度 命名:Pad1 圓心 半徑 (R3) 高度 命名:Pad2
操作流程---(2)繪圖功能

接收机天线相位中心对准的测量方法与技巧在无线通信领域，准确地测量接收机天线的相位中心对准非常重要。

相位中心对准的准确性直接影响通信系统的性能和覆盖范围。

本文将介绍几种常用的测量方法和技巧，帮助读者更好地理解和应用。

一、相位中心对准的基本概念首先，我们来了解一下相位中心对准的基本概念。

接收机天线的相位中心是指天线辐射功率均匀分布的中心点。

如果接收机的位置偏离相位中心，则会导致接收信号的失真和损耗。

因此，确保天线相位中心的准确对准是提高接收信号质量的关键。

二、信号强度扫描法信号强度扫描法是一种常用的测量方法。

它通过改变接收器和发送器之间的距离，记录接收到的信号强度的变化情况来确定相位中心的位置。

此方法适用于直线传播路径，通过多次测量和计算，可以得到较精确的结果。

然而，信号强度扫描法存在一些限制。

首先，该方法要求测量环境尽可能空旷，避免有大量干扰信号的情况。

其次，扫描的过程比较耗时，需要逐渐调整距离并记录数据，然后进行曲线拟合分析。

因此，需要一定的计算和数据处理能力。

三、相位差测量法相位差测量法是另一种常用的测量方法。

这种方法通常使用测量仪器，如示波器或频谱仪。

通过测量接收到的信号的相位差，可以准确地确定天线的相位中心位置。

相位差测量法相对于信号强度扫描法具有更高的精度和快速性。

它可以通过实时监测信号相位的变化，直接获得相位中心的位置。

然而，相位差测量法的设备和技术要求相对较高，需要专业的测量仪器和实验条件。

四、天线辐射图测量法天线辐射图测量法是一种更为精确的测量方法。

它基于天线的辐射特性来确定相位中心的位置。

通过测量和分析天线在不同方向上的辐射图，可以得到天线的辐射形状和辐射功率的分布情况，从而确定相位中心。

天线辐射图测量法是一种较为复杂的方法，需要使用专业的天线辐射测量系统和高精度的测量仪器。

该方法适用于对天线性能要求较高的场合，如卫星通信和雷达系统。

五、测量技巧与注意事项在进行接收机天线相位中心的测量过程中，需要注意以下技巧和事项，以确保测量结果的准确性和可靠性。

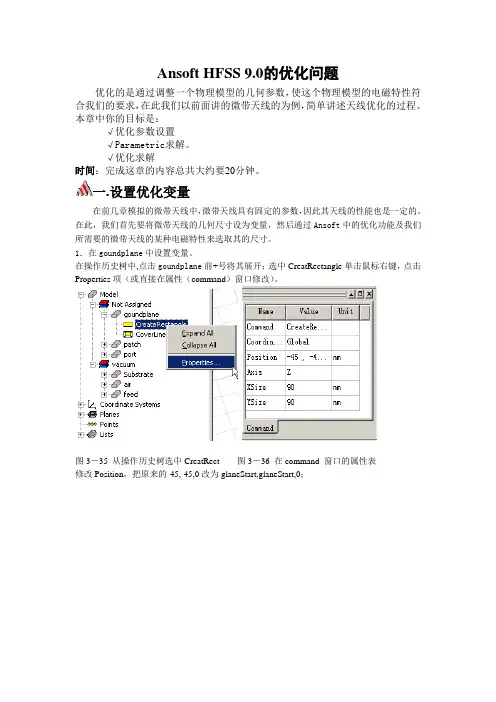

Ansoft HFSS 9.0的优化问题优化的是通过调整一个物理模型的几何参数，使这个物理模型的电磁特性符合我们的要求，在此我们以前面讲的微带天线的为例，简单讲述天线优化的过程。

本章中你的目标是：√优化参数设置√Parametric求解。

√优化求解时间：完成这章的内容总共大约要20分钟。

一.设置优化变量在前几章模拟的微带天线中，微带天线具有固定的参数，因此其天线的性能也是一定的。

在此，我们首先要将微带天线的几何尺寸设为变量，然后通过Ansoft中的优化功能及我们所需要的微带天线的某种电磁特性来选取其的尺寸。

1．在goundplane中设置变量。

在操作历史树中,点击goundplane前+号将其展开；选中CreatRectangle单击鼠标右键，点击Properties项（或直接在属性（command）窗口修改）。

图3－35 从操作历史树选中CreatRect 图3－36 在command 窗口的属性表修改Position，把原来的-45,-45,0改为glaneStart,glaneStart,0；图3－37 在goundplane的command 页修改Position因为glaneStart变量从来没有定义过，HFSS系统会自动跳出变量定义框。

此时我们可以将glaneStart定义为变量，其初始值为-45mm。

（注意：不要忘记了写单位mm）。

图3－38 定义变量glaneStart下一步修改XSize，Ysize；把原来的90mm,90mm改为glaneSize, glaneSize；定义变量glaneSize，其初始值为90mm,步骤如上。

图3－39 修改完毕后的goundplane的command 页2．在substrate中设置变量。

操作步骤同上，需要设置的变量及其参数如下，格式为（变量：初始值）：基板起始点的xy坐标subStart: -22.5mm;基板的大小subSize: 45mm;基板的高度subHeight: 5mm;如下面的形式将其替代：Position: -22.5mm,-22.5mm,0mm-> subStart , subStart , 0mm;XSize : 45mm-> subSize;YSize : 45mm-> subSize;ZSize : 5mm-> subHeight.图3－40 修改完毕后的substrate的command 页3．在Patch中设置变量。

2. 设置求解类型
模式驱动求解—— Driven Modal • 以模式为基础计算S参数，根据各模式场的入射功率和反射功率来计算S参数矩阵的解，多数情况都可以使用模式驱动求解类型。
终端驱动求解—— Driven Terminal • 以终端为基础计算多导体传输线端口的S参数；此时，根据传输线终端的电压和电流来计算S参数矩阵的解。eγ1l1Biblioteka ,0,0 [eγl]
=
0,
e
γ
2l2
,0
0,0,
eγ 3l3

[Sdeembed ] = [eγl ][S ][eγl ]
5.设置激励方式——波端口激励（5）
波端口大小
• 波端口四周默认的边界条件是理想导体边界 • 对于波导或同轴线这类横截面闭合的器件，端口截面四周
理想匹配层 VS 辐射边界条件 • 理想匹配层因为能够完全吸收入射的电磁波，零反射，因此计算结果更精确。 • 理想匹配层表面可以距离辐射体更近，差不多λ/8即可，而辐射边界表面和辐射体之间的距离一般需要大于λ/4 • 同一个问题，使用理想匹配层仿真速度要比辐射边界条件慢
4. 设置边界条件—天线设计中常用边界条件(3)
有限导体边界——Finite Conductivity • 实际天线结构的导体部分，通常都是使用良导体，如金属铜。使用有限导体边界，可以 实现把一个平面的边界条件设置为金属铝、金属铜等良导体。
4. 设置边界条件—天线设计中常用边界条件(2)
辐射边界条件——Radiation • 在使用HFSS进行天线设计时，必须定义辐射边界条件或者理想匹配层用以模拟开放的自由空间；设计中只有定义了辐射边 界条件或者理想匹配层之后，软件才会分析计算天线的远区场。 • 辐射边界条件也称为吸收边界条件（Absorbing Boundary Condition，简称ABC），用于模拟开放的自由空间；系统在辐射边界 处吸收了电磁波，本质上可以把边界看成是延伸到空间无限远处。 • 辐射边界条件是自由空间的近似，这种近似的准确程度取决于波的传播方向与辐射边界之间的角度，以及辐射源与边界之间 的距离。辐射边界和辐射物体表面的距离一般不小于λ/4

由图 1（c）可以看出，边缘照射角（取 68°） 与 0°之间相位差最大，为-117.22°，理想情况下为 0，一般相位起伏 10°内即可认为相位中心位置正 确。如图 2 所示，假设相位中心在 P 处，则点 B 和
点 O 之间相位差应在 10°内，点 A 与点 B 均为θm 方 向远处一点，点 A 与 O 之间相位差记为ϕ AO ，点 B 与 O 之间相位差记为ϕBO ，ϕBO 与ϕ AO 的差值对应 O、P 两点的波程差 Δ ，则有
但是许多天线有这样一个参考点使得在主瓣某一范围内场的相位保持相对恒定则这个参考点称之为视在相位中心这些计算相位中心的方法相对复杂要求天线远区辐射场有明确解析式平时工程应用中可以利用ansoft公司的三维仿真软件hfss计算天线的相位中心计算相对简单计算结果的精度也满足工程需要

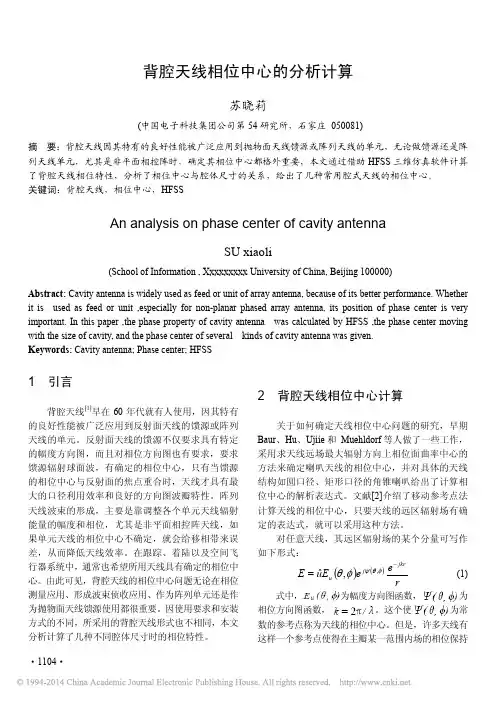

背腔天线相位中心的分析计算
这样一个参考点使得在主瓣某一范围内场的相位保持
相对恒定，则这个参考点称之为“视在相位中心”[3]。 这些计算相位中心的方法相对复杂，要求天线
远区辐射场有明确解析式，平时工程应用中可以利 用 ANSOFT 公司的三维仿真软件 HFSS 计算天线的 相位中心，计算相对简单，计算结果的精度也满足 工程需要。
现以工程中实际用到的馈源为例建模仿真计 算，根据指标要求该馈源采用偶极子激励λ/2 高的 圆柱腔实现，模型示意图见图 1（a），坐标原点在腔 体底部圆心处。图 1（b）、（c）给出了 E 面幅度方向 图和相位方向图，由图（c）可以看出，相位随角度 的变化而变化很大，由此可推断天线的相位中心并 非在坐标原点处，由相位关于 0°对称可知，相位中 心位于 z 轴上。
计算天线的相位中心，只要天线的远区辐射场有确
定的表达式，就可以采用这种方法。
对任意天线，其远区辐射场的某个分量可写作

hfss s参数相位HFSS是一种用于高频电磁场仿真的软件工具，它可以计算和分析各种微波和射频器件的特性。

在HFSS中，S参数是一种非常重要的性能指标，它描述了电路或器件在不同频率下的传输特性，并包括幅度和相位两个方面。

本文将重点讨论HFSS S参数相位的意义和影响。

我们需要了解S参数的基本概念。

S参数是指散射参数（Scattering Parameters），它用于描述电子器件的输入和输出之间的相互关系。

S参数是由于器件内部的反射和传输引起的，它可以反映出器件的阻抗匹配情况、功率传输效率以及信号的传输损耗等信息。

在HFSS 中，S参数是通过电磁场的模拟计算得到的，可以帮助工程师更好地理解和优化器件的性能。

对于S参数相位而言，它是指输入信号和输出信号之间的相位差。

相位差可以描述电磁波在器件中传播时的延迟情况，对于高频电路而言，相位差的变化会对信号的解调、调制和传输产生重要影响。

因此，对于工程师而言，准确理解和控制S参数相位是非常重要的。

在实际应用中，S参数相位的变化可以用于设计和优化各种无线通信系统和射频器件。

例如，在天线设计中，S参数相位可以用来调整天线的辐射方向和覆盖范围，从而实现更好的信号覆盖和接收性能。

在微波电路设计中，S参数相位可以用来优化信号的传输速度和稳定性，提高电路的工作效率和可靠性。

S参数相位还可以用于分析和解决电磁干扰和耦合问题。

在高频电路中，信号的相位差会受到电磁干扰和耦合的影响，导致信号的失真和误差。

通过分析S参数相位的变化，工程师可以找到干扰源并采取相应的抑制措施，从而提高系统的稳定性和可靠性。

HFSS S参数相位在高频电磁场仿真中具有重要的意义和应用价值。

准确理解和控制S参数相位可以帮助工程师优化无线通信系统和射频器件的性能，解决电磁干扰和耦合问题，提高系统的工作效率和可靠性。

因此，对于从事相关领域研究和开发的工程师而言，熟练掌握HFSS S参数相位的分析和应用是非常重要的。

HFSS经典教程_超好的参考资料HFSS（High Frequency Structure Simulator）是一种电磁场仿真软件，用于解决高频电磁场问题。

它广泛应用于微波器件、射频器件、天线设计、电磁兼容性分析等领域。

对于刚开始学习 HFSS 的人来说，一些经典教程是非常宝贵的参考资料。

1. "HFSS入门教程"（"Getting Started with HFSS"）是 HFSS 最常用的入门教程之一、该教程详细介绍了 HFSS 的界面、建模流程、设置仿真参数、分析结果等方面。

它通过一个简单的微带天线设计示例，让读者了解 HFSS 的基本操作和功能。

2. "HFSS菜鸟入门教程"（"HFSS Beginner's Tutorial"）是另一个非常受欢迎的 HFSS 教程。

它从基础的电磁场理论开始讲解，逐步引导读者掌握 HFSS 的使用技巧。

该教程包括多个实例，如微带线、贴片天线等，通过实践演示如何使用 HFSS 进行设计和仿真。

3. "HFSS天线设计教程"（"HFSS Antenna Design Tutorial"）是专门介绍 HFSS 在天线设计方面应用的教程。

该教程详细解释了天线的基本原理和设计方法，如微带天线、喇叭天线、微带缝隙天线等。

读者通过学习这个教程，可以了解到 HFSS 在天线设计中的具体应用。

4. "HFSS优化技术教程"（"HFSS Optimization Techniques Tutorial"）是一个介绍 HFSS 优化方法和技巧的教程。

该教程详细介绍了 HFSS 的优化设置、参数选择和优化结果分析等方面。

通过学习这个教程，读者可以了解如何使用 HFSS 进行器件参数优化，以达到设计要求。

5. "HFSS模型导入和导出教程"（"HFSS Model Import and Export Tutorial"）是一个介绍 HFSS 模型导入和导出的教程。

基于HFSS的偶极子天线设计与仿真偶极子天线是一种常见的无线通信天线，具有简单的结构和较高的工作频率范围。

在HFSS（High Frequency Structure Simulator）软件中，可以进行偶极子天线的设计和仿真，以评估其性能和优化设计。

首先，设计偶极子天线需要确定工作频率范围和天线结构。

根据通信系统的需求，可以选择工作频率范围，例如2.4GHz或5.8GHz，以及天线结构，例如半波长偶极子天线、全波长偶极子天线等。

这些参数决定了天线的尺寸和形状。

其次，使用HFSS软件创建一个新项目，并绘制天线的几何结构。

可以使用绘制工具（例如直线、圆弧）绘制偶极子天线的导线元件，以及其他必要的辅助结构（例如基板、地面平面）。

确保导线元件合适地分布在基板上，并具有所需的长度和间距。

在绘制完成后，为偶极子天线和辅助结构分配材料属性。

可以选择适当的材料，例如导电性能好的金属材料作为导线元件，介电常数合适的绝缘材料作为基板。

通过指定材料的属性，可以准确地模拟天线的电磁特性。

接下来，设置仿真参数，例如频率范围、网格分辨率等。

确保仿真参数能够覆盖所需的工作频率范围，并设置适当的网格分辨率以获得更准确的结果。

然后，进行天线的仿真分析。

使用HFSS软件的求解器进行电磁场的求解，并得到天线的电磁特性，例如S参数、辐射图案、增益等。

通过观察仿真结果，可以评估天线的性能，并进行设计优化。

根据仿真结果，可以进行天线的优化设计。

例如，可以调整导线长度和间距以改变天线的共振频率和阻抗匹配。

也可以通过修改基板尺寸和形状，进一步改善天线性能。

在进行优化设计时，可以使用HFSS软件的参数化设计功能，通过自动改变参数值进行批量仿真分析，以便更高效地寻找最优解。

最后，根据优化设计的结果，可以制作并测试实际的偶极子天线样品，以验证仿真结果的准确性。

根据测试结果，可以对天线进行细微调整，以进一步优化性能。

总之，HFSS是一款强大的工具，可用于设计和仿真偶极子天线。

HFSS天线仿真操作步骤画激励面点选矩形框1 设置边界条件1 选择某个需要设成地的面，然后2 设为地平面（打钩）注：辐射单元也需要设置，但不需要在无线地的选项中打钩。

2 设介质选择好某个体，Box1.在下面的菜单中有“Material”项目。

点““Material”，弹出一个菜单。

选“Add Material”，又弹出一个菜单将原介电常数数值1修改为4.5后点“OK”则该处改为2.65点“确定”3 设置金属化孔重新选择某个面：“Edit”“Select”“By Nane”弹出菜单选择金属化通孔，点“OK”点框图中的“vacuum”（真空）弹出一个菜单移动滑动条到出现“copper”双击，确定。

4设置激励端口选“Wave Port”，弹出一个菜单。

选“下一步”点“None”，弹出下拉菜单，选“New Line”出现下面菜单设电场方向从下底板拉到上底板，但方向必须是垂直的为保证是垂直的，dx必须为0. 回车后弹出菜单点“下一步”出现下面菜单选择选完成。

5 创建辐射边界1 选2 输入合适数值3 输入合适数值4 回车确定5 辐射边界的一个面必须和激励面是一个面。

选“HFSS”“Boundaries(边界)”“Assign（分配）”“Radiation（辐射）”弹出一个菜单点“OK”。

让辐射边界不显示出来。

点右键，选“View”“Hide Selection”6 选择步进值点“放大镜”符号弹出一个菜单设置步进值点，弹出下面菜单：点“确定”，弹出下面菜单：修改几个数值：8 运行中心频率选“4G”打开“Setup1”下面的“Sweep1”修改步进值为“0.01”10输出曲线1 用左键点击“Results”弹出下拉菜单：选第一个“Create Report”(创建报告)弹出一个菜单点“OK”,弹出一个菜单：选“Done”即可输出曲线12 表面电流分布的输出1 选择要分析电流的那个面点右键，选“Fields”，“E”“Mag_E”,弹出一个菜单选“Done”，即可显示结果。

基于HFSS天线去耦仿真的设计HFSS（高频结构模拟软件）是一种广泛应用于微波与射频领域的天线设计和分析工具。

基于HFSS进行天线去耦仿真设计，是一种常见的方法，下文将探讨相关内容。

天线的去耦设计是确保天线的输入阻抗与馈源阻抗相匹配，以最大化功率传输的重要步骤。

在设计过程中，可以使用HFSS软件来模拟和优化天线的性能。

首先，进行去耦设计之前，需要先确定天线的工作频率和所需的增益和方向性。

然后，在HFSS中创建一个天线模型，选择适当的天线形状和材料参数，比如矩形或半径形状、金属导体等。

接下来，进行天线的初始仿真。

通过在HFSS中定义适当的边界条件、设置频率和网格密度等参数，模拟天线的输入阻抗和辐射特性。

然后，通过调整天线的尺寸和形状来优化天线的性能。

可以使用HFSS的参数化设计工具，自动化调整天线的参数，如长度、宽度、高度等。

在进行优化之前，可以在HFSS中设置一些目标函数，如最小化输入阻抗或最大化辐射效率等。

然后，使用HFSS的优化算法，如全局优化或局部优化方法，来自动寻找最佳的参数组合。

完成优化后，可以使用HFSS中的结果分析工具来评估天线的性能。

可以查看输入阻抗曲线、方向图、增益图等，以了解天线的频率响应和辐射特性。

另外，HFSS还可以用于天线辐射场的仿真。

可以将天线放置在所需的环境中，如车辆、建筑物等，通过HFSS进行辐射场分析和评估。

总之，基于HFSS进行天线去耦仿真设计是一种可行的方法。

它可以帮助工程师优化天线的性能，实现最佳的频率响应和辐射特性。

通过HFSS的模拟和优化工具，可以节省设计时间和成本，并提高天线的整体性能。

hfss 优化算法原理
HFSS（High Frequency Structure Simulator）是一种基于有限元方法的三维电磁场仿真软件，被广泛应用于高频电子设备和系统的设计和分析。

HFSS的优化算法原理是基于目标函数和约束条件的优化问题，通过不断迭代和调整设计参数，使得目标函数达到最优值或满足设计要求。

在HFSS中，优化算法通常采用基于梯度的方法，如拟牛顿法。

拟牛顿法是一种迭代算法，通过构造一个拟牛顿矩阵来近似海森矩阵（Hessian matrix），从而快速求解优化问题。

在HFSS中，设计参数、未知量和目标函数之间的关系被表示为一个非线性方程组，通过求解这个方程组可以得到最优解。

在HFSS的优化过程中，首先需要定义设计变量和目标函数，并设置约束条件。

然后，HFSS会根据初始的设计参数进行仿真，并计算目标函数的值。

接着，根据目标函数的梯度信息，HFSS会生成一个搜索方向，并沿着这个方向进行迭代更新设计参数。

在每次迭代中，HFSS会重新计算目标函数的值，并根据新计算的值更新搜索方向。

这个过程会一直持续到达到预设的收敛条件或达到最大迭代次数。

除了基于梯度的方法，HFSS还支持其他优化算法，如模式搜索法、混合整数非线性顺序编程算法等。

这些算法适用于不同的优化问题和应用场景，可以根据具体需求进行选择。

总之，HFSS的优化算法原理是通过不断迭代和调整设计参数，使得目标函数达到最优值或满足设计要求。

在HFSS中，可以采用多种优化算法，根据具体需求进行选择和应用。
