倒闸操作流程及安全注意事项 (课堂PPT)

3、拟订操作顺序，确定挂地线部位、组数及应设的遮栏、 标示牌。明确工作现场临近带电部位，并订出相应措施；
4、考虑保护和自动装置相应变化及应断开的交、直流电 源和防止电压互感器、所用变二次反充高压的措施；
5、分析操作过程中可能出现的问题和应采取的措施 ；
三）填写操作票
1、根据调度命令、现场实际运行情况及操作分析讨论 的结果，参考典型操作票，由当班操作人员对照一次 模拟图板及二次图纸逐项填写操作项目；
具等。
3、戴好安全帽，穿好操作服和操作鞋，严禁穿着不符要求的服装进 行倒闸操作；
4、根据操作的类型、设备现存的问题、现场操作条件等，对可能会 出现的危险进行预测、预控。要求要尽可能的将倒闸操作中的危险 性列举出来，并制定相应的预防措施。
5、操作票、钥匙（包括电脑钥匙）、录音笔、操作票夹板由监护人 掌管；操作用具、安全工具由操作人携带。
四）审核操作票
1、三级审核：即为操作填写人填写完毕后进行自行核对；交监护 人再次进行审核；值班负责人进行最后审核；对审核中发现的错误 应由操作人重新填写倒闸操作票；特别重要和复杂的操作还应由站 长或上级技术人员进行审核。
2、审核的要求：逐项审核操作票的正确性，是否存在错、漏项， 颠倒顺序等问题；特别注意一二次设备的衔接。
◇事故：已经造成设备部分损坏、引起系统运行异常、中止 了对用户供电的状态。简单地说是指由于电力系统设备故 障或工作人员失误影响电能供应数量或质量并超过规定范 围的事件。
2、倒闸操作的概念
◇倒闸操作：电气设备或装置由一种状态转换到另一种状态 所进行的系列操作。
★设备状态的转换顺序：运行 热备用 冷备用 检修
5、发布及接受调度命令均应由具备相应资格的人员进行 （正值值班员、副值调度员），并使用标准调度术语。 有 权发布、接受调度命令人员名单应事先书面公布。

精选课件ppt
5
（二）、填写操作票
1．操作票由操作人按照四个对照的要求填 写; (四个对照指:操作任务、实际设备的运行方 式和运行状态、五防工作站设备运行状态、 典型操作票）
2．在填写操作任务时，应使用双重编号， 还应填写上设备状态转换情况.
精选课件ppt
6
（三）、审查与核对操作票
1、操作人填写完操作票后，可先 预存并打印，对照典型操作票和五防 机模拟图进行一次自审，自审合格后 交监护人、值班长审查，大型或者复 杂操作还应由站长或队长审核。
精选课件ppt
29
八、验电，悬挂接地线、合接 地刀闸注意事项
2．悬挂接地线也应在监护下进行，应先接 接地端，后挂接导体端，严禁缠绕。挂接 好后，在监护人指挥下撤离。严禁监护人 代替操作人悬挂接地线。
悬挂接地线应戴绝缘手套,严禁徒手悬挂 接地线、触摸地线夹头，
3.验电器的伸缩式绝缘棒长度应拉足，验 电时手应握在手柄处，不得超过护环，人 体应与验电设备保持足够的安全距离。
24
（七）、操作中的注意事项
3．电脑钥匙始终在监护人手里。在操 作人核对、唱票无误后，监护人将电 脑钥匙交于操作人开锁，开锁后应及 时将钥匙交回监护人，再执行倒闸操 作程序。
4．给取控制保险应戴线手套。并 不得左右摇动，防止短路。
精选课件ppt
25
（七）、操作中的注意事项
5．三秒思考是指思考所动设备是否正确， 具体体现在：核对双重编号、核对设备的实 际位置，如检查红绿灯、负荷表、机械指示 位置、检查水平传动杆。
31
精选课件ppt
7
（三）、审查与核对操作票
2、经审核无误，转入正式票生成票号 并打印出来。
备注：操作票正式票打印出来后，由 于系统或天气原因临时取消的操作， 由操作人加盖“未执行”章，注明原 因并放入操作票夹内。

13
4．可不用操作票的操作
（1）事故处理； （2）拉合断路器的单一操作； （3）拉开接地刀闸或拆除全厂（所）仅有 的一组接地线。 不用操作票的操作范围不得任意扩大，其 他操作均要使用操作票。
14
5.倒闸操作的基本条件
（1）有与现场一次设备和实际运行方式相 符的一次系统模拟图；
（2）操作设备应具有明显的标志，包括命 名、编号、分合指示、旋转方向、切换位 置的指示及设备相色等。
头插入二次插座, 断开合闸电源，释放弹簧
储能。
25
3.断路器操作
SF6开关设备的操作 ① 进入室内SF6开关设备区，需先通风15分 钟，并检测室内氧气密度正常（大于18％）, SF6气体密度小于1000mL/L。处理SF6设备泄 漏故障时必须带防毒面具，穿防护服。 ② GIS电气闭锁不得随意停用。 ③ 正常运行时，组合电器汇控柜闭锁控制钥 匙按规定使用。
（2）遥控操作断路器时，不得用力过猛，以防损坏控制开关， 也不得返回太快，以保证断路器的足够合、断时间。
（3）断路器操作后，应检查有关表计和信号的 指示，以判断断路器动作的正确性，同时到现 场检查开关实际开合位置。 （4）断路器（开关）遮断容量应满足电网要求。
22
2．操作隔离开关的基本要求
（1）手动合隔离开关（刀闸）时，必须迅 速果断，但在合到底时不得用力过猛，以 防合过头及损坏支持瓷瓶。在合闸时，动、 静触头刚刚接触时，如发生弧光，则应将 隔离开关快速合上。隔离开关一经操作， 不得再拉开。
24
3.断路器操作
开关柜手车式断路器的操作
① 手车式断路器允许停留在运行、试验、
检修位置，不得停留在其它位置。检修后, 应推至试验位置, 进行传动试验，试验良好 后方可投入运行。

操作人 核对复颂
监护人 唱票
核对 设备命名
操作人 执行操作
双方检查 设备情况
监护人 打勾
提示下步 操作内容
因故中断操作， 须重新核对、
唱票复诵
操作终了监护人 记录操作终了时间
操作中出现异常，停顿操作， 汇报发令人。查明缘由并采取 措施，发令人再行答应后方可 继续操作
操作汇报 汇报 调度
汇报 值长
签销操作票
• 导体端选在易挂接地线适当位置，并运 用附近公用接地螺丝接地，但应采取防 止漏拆接地线措施。
主变35kV开关与变压器闸刀间接地
• 应优先选用户外主变35kV变压器闸刀母 线侧铜排或铝导线作为导体端，并优先 采用该变压器闸刀防误档板上公用接地 螺丝接地。如户外主变35kV变压器闸刀 变压器侧带电，那么导体端应选在主变 开关柜内开关与变压器闸刀间的铜排或 铝排处，接地端为主变开关柜外的公用 接地螺丝。
次数
误操作事故统计分析〔按缘由〕
140 120 100
80 60 40 20
0
19 技术措施
120
次数
组织措施
误操作事故统计分析〔技术措施〕
9
8
8
7
7
6
5
4
4
3
2
1
0
未装(投)防误装置
防误装置失灵防误装置功能不全
次数
误操作事故统计分析〔组织措施〕
35 30
29
25
20
15
10
7
5
0
23
15
17 14
1、要有考试合格并经同意公布的操作人员名单
1、操作人员是指经上级部门同意并公布的值长〔含副值 长，下同〕、正值、副值。 2、培训考试工程包括<安规>、<调规>和现场运转规程和 计算机等。 3、操作人、监护人确实定。副值不得担任操作监护人。 4、跟班实习运转值班人员经上级部门同意后，允许在操 作人、监护人双重监护下进展简单的操作。

THANKS
谢谢
停电操作时应按照先停负荷侧， 再停电源侧的顺序进行，避免反
送电。
停电操作后应检查开关柜是否处 于分闸状态，确保设备已经完全
断电。
验电原则
在进行验电操作前， 应确保验电器完好无 损，符合安全要求。
验电时应逐相进行， 先验低压再验高压， 先验下层再验上层。
验电时应按照规定使 用相应电压等级的验 电器，并注意保持安 全距离。
确认操作现场的环境、天气等 条件符合操作要求，如现场环 境恶劣或天气不佳，应暂停操
作。
操作中注意事项
严格遵守操作规程和安全规定，按照 规定的步骤进行操作，不得省略或跳 步操作。
在操作过程中应密切关注设备状态和 操作效果，如发现异常或问题，应及 时停止操作并向上级报告。
在操作过程中应保持注意力集中，不 得分心、疲劳操作，如需暂停操作， 应停在允许停留的位置。
总结词
隔离开关倒闸操作需注意开关位置和机械连杆的可靠性。
详细描述
在隔离开关倒闸操作前，应检查开关位置和机械连杆的可 靠性，确保设备正常工作。在操作过程中，应密切关注隔 离开关状态，如发现异常情况应及时处理。
总结词
隔离开关倒闸操作后需进行检查和记录。
详细描述
隔离开关倒闸操作完成后，应进行检查和记录，确保设备 正常运行，无安全隐患。如有问题应ቤተ መጻሕፍቲ ባይዱ时处理，并记录操 作过程和结果。
电气倒闸操作原则及操作注意 事项讲课内容分解课件
目录
CONTENTS
• 电气倒闸操作原则 • 倒闸操作注意事项 • 倒闸操作流程 • 倒闸操作安全风险及防范措施 • 倒闸操作实例分析
01
CHAPTER
电气倒闸操作原则
停电操作原则

2 常见应用
倒闸操作广泛应用于电力输配电网、电力发电设备以及各类电力装置中。
3 相关术语
在倒闸操作中，还存在பைடு நூலகம்些重要的术语和概念，例如断、合闸、同侧、异侧等。
倒闸操作流程
1
准备工作
进行倒闸操作前，需要进行充分的准备工作，包括检查电路和设备状态、确保安全措施落实 等。
2
断开电路
按照操作规程，对指定电路进行断开操作，切断电流和能量供应。
《倒闸操作培训》PPT课 件
本课程旨在培训参与电力行业工作人员的倒闸操作技能。通过本课程，您将 了解倒闸的基本概念、操作流程、安全风险控制措施以及注意事项。通过实 例分析，您将更好地理解倒闸操作，并获得总结和学习建议。
倒闸操作基本概念
倒闸是电力系统中的重要操作，用于断开或闭合电路。
1 作用及原理
倒闸操作可以保证电路的安全性和可靠性，在电力系统维护和故障处理中起到关键作用。
3
倒闸操作
按照操作规程和指令，将倒闸装置恢复到闭合或断开状态，完成倒闸操作。
安全风险控制
操作规程
制定详细的倒闸操作规程，并进行培训和管理， 确保操作人员熟悉和遵守规程。
安全设备
使用符合标准的倒闸装置和安全设备，如防护 手套、防护服等，确保操作人员的安全。
应急预案
制定倒闸操作的应急预案，并进行演练和评估， 提高应对突发情况的能力。
操作场景一
操作场景二
对于复杂的电力系统，倒闸操作 需要经过详细的计划和执行过程。
在电力变电站等场所，倒闸操作 对系统的稳定性和安全性至关重 要。
操作场景三
倒闸操作在设备维护和故障排除 中起到关键作用，确保设备的正 常运行。
总结与学习建议

第一部分 室内设计的一般原理
Email:yl_2010@
第一章 室内设计总论
一、基本任务
运用物质技术手段和艺术手段为人们 的生活创造理想的室内环境。
二、室内环境的内涵
➢
空间环境
➢
心理环境
➢
设施环境
➢
视觉环境
➢
生态环境
Email:yl_2010@
第一章 室内设计总论
三、室内设计内容
养成好的作业习惯
也许我们过于在意那些优秀的人表现出来的天赋、 智商、魅力和工作热情，而实际上，当我们把那些表现 归纳的话，会发现实际上存在一个简单的要点：那就是 习惯。
我们每天高达90%的行为是出自习惯的支配，可以 说，几乎在每一天，所做的每一件事，都是习惯使然。 在我们身上，好习惯与坏习惯并存，那么，唯一能够有 效地改变我们生活的手段便是去有效地改变我们的习惯 。幸运的是，我们每个人都有这个能力。
旁路断路器代供电操作 规则
○如旁路母线正常运行方式为冷备用时，旁代操作 前须用旁路断路器对旁母进行充电，以验证旁路母线在 完好状态；
○将旁路断路器的倒至被代断路器所在母线； ○在旁路断路器断开情况下合上被代线路或元件的 隔离闸刀； ○将旁路断路器保护调整为被代断路器方式（包括 差动保护电流回路和高频通道的切换）； ○合上旁路断路器使其与被代线路或元件的断路器 并联供电； ○在确证旁路断路器正常供电的情况下将被代断路 器断开并隔离。
倒闸操作票
变电运行技术培训
操作票 是预定操作 内容的顺序 列表，是确 保倒闸操作 正确、安全 的一项重要 措施和基与约定 操作票的拟写原则 操作票的执行与管理制度
倒闸操作票
变电运行技术培训
操作票 所含信息由 以下三部分 组成：。

8
三、准备阶段的行为规范
• (二)审查命令票： •• 2．(二按)审命查令命票令(或票口：头令)的操作任务或具体操 • 作1．项受目票对人照填本写站完一毕次命模令拟票实后际交运当行值方负式责检查
下路进上人 上 票达的行级(一内当的操审技级容值操作查术负记负作要，领责录责内认遇导人 正人容 真 有 询)确受，是 核 不 问无票按否 对 清 清误交照正 本 楚 楚。下录确 站 的 ，一音， 严二 地级再涉 禁次 方当次及按设 应值审二有备向人查次疑运调员命保问行度或令护的情员回命况或 令票填写倒闸操作票，命令票审查完毕后审 查人应签名。
2
一、总则
• 预先知道的特别复杂和重大操作，站 • 倒长闸或操技作术的负操责作人人应应是到变现电场站担当任值第副值二班监员
以护上人的，人并员根担据任站，监内护当人值应人是员变的电技站当术值水正 值平班等员实以际上情的况人确员担定任有。经验、熟练的值 班人员担任操作人和监护人，事先召 集有关人员讨论操作方案，提出有关 注意事项。
精选课件ppt
9
三、准备阶段的行为规范
• (三)填写倒闸操作票 • 1.当值运行负责人审查完毕命令票后，应按操作任
务的复杂程度指定该操作任务的操作人和监护人。 • 2.填写倒闸操作票必须是操作人填写，要求字迹工
整、整洁、用语规范，不得有产生误解的可能。 • 3.倒闸操作票的格式要严格按《两票实施细则》中
精选课件ppt
13
四、倒闸操作的实施阶段
• (一)接受调度命令 • 受令人一般应为该命令执行的第一监护人，特殊情
况可为较第一监护人高一级的当值人员。 • 受令时应启动录音，自报站名、职务和姓名，同时
复诵命令票编号和操作任务，注意事项。 • 受令人接受操作令后应先作好有关记录，理解操作

10.使用远方监控操作时，要核对监控信号与现场位 置信号一致。
在使用监控操作时，禁止代替输 入密码、信息。
执行操作票应逐项进行，在操作完毕后应检查操作 正确后打“√”，严禁跳项操作。
操作中发生 疑问时，应 立即停止操 作，并向值 班调度员或 值班负责人 报告，弄清 问题后再进 行操作，不 准擅自更改 操作票，不 准随意解除 闭锁装置。
严格执行监护人定位监护制度，防止走错间隔、监 护不到位操作或无监护操作行为的发生。
倒闸操作六步骤的注意事项
1.声音宏亮、清晰，且统一使用唱票语言。
2.熟悉操作设备的名称编号，操作人应手指设备名 称编号复诵，严禁看操作票复诵。
3.严格执行唱票复诵制度，严禁不经复诵确认直接 汇报执行结果。
4.严禁边走边唱票或边复诵行为。
解锁操作应由值班负责人核对 现场待解锁设备双重编号和设 备状态后方可进行。
禁止使用非正常方法强行操作 设备，严禁凭记忆操作。
三禁止： 禁止监护人直接操作设备 禁止有疑问时盲目操作 禁止边操作边做其他无关事项
7、检查安全用具
安全用具的检查方法如下：
• 首先要检查安全 用具上合格证的 有效日期。
5、模拟操作
预演时监护人持 票逐项高声唱票， 操作人手指模拟 图上设备高声复 诵，同时改变模 拟图板上的操作 设备状态，模拟 图上不能模拟的 操作项目不需模 拟。
模拟操作是对操作任务 进一步的明确。 预演 正确后，操作人、监护 人、值班负责人应分别 在操作票上签名，方可 视为可执行使用的操作 票。签名时使用蓝色、 黑色的钢笔或圆珠笔， 不能使用铅笔，并由监 护人负责在每页上填写 发令人、受令人，只在 第一页填写受令时间和 操作开始时间。
填写中注意事项
1.严禁套用操作票。 2.分清事故处理与正常操作的区别，杜绝出现无票操作的行为。无票操作是

案例一
某500kV输电线路的倒闸操作实例
案例二
操作人员是否严格遵守规程
分析一
分析二
分析三
安全措施是否完备并得到执行
操作过程中遇到的问题及解决方案
03
02
01
THANKS
感谢您的观看。
应急预案
制定详细的应急预案，包括应急组织、通讯联络、救援设备和人员等，以便在发生意外情况时迅速响应。
天气条件限制
在恶劣天气条件下（如雷电、大风等），应暂停倒闸操作，确保人员和设备安全。
04
CHAPTER
高压倒闸操作异常情况处理
准确判断、迅速处理
总结词Βιβλιοθήκη 在高压倒闸操作过程中，如遇到异常情况，应立即停止操作，并准确判断异常情况的原因，如设备故障、操作失误等。根据判断结果，采取相应的处理措施，如修复设备、纠正操作等，确保设备和操作人员的安全。
健康检查
严格禁止操作人员在疲劳状态下进行倒闸操作，确保其精神状态良好，注意力集中。
禁止疲劳操作
对所有高压设备进行定期检查，确保其机械性能和电气性能良好，及时发现并处理潜在的安全隐患。
设备定期检查
设备维护与保养
设备更新与改造
设备操作记录
严格按照设备维护和保养规定进行操作，确保设备的正常运行和使用寿命。
重要性
制定
操作规程的制定应基于国家或行业标准、设备技术要求以及实际操作经验。规程应明确操作步骤、操作顺序、安全注意事项和应急处理措施，并具有可操作性和可执行性。
执行
操作人员在进行倒闸操作时应严格遵守操作规程，按照规定的步骤进行操作，不得擅自更改操作顺序或省略步骤。在操作过程中，应加强监护和安全防范措施，确保操作过程的安全可控。
培训

2020/3/2
14
• 每项操作需转移地点时，监护人先唱票，告知操 作人下一步操作的地点，行走时操作人在前、监 护人在后，到达操作位置后监护人应站在既能看 到设备名称编号又便于监视操作人动作全过程的 位置。操作开关和刀闸时，监护人还应监视相关 设备的表计和信号装置。
• 操作中发现疑问时，不准擅自更改操作票，立即 停止操作，必须向值长或调度报告，弄清情况后 再进行操作,在操作票“备注”栏注明原因。
– 开关热备用：是指开关断开，而开关两侧刀闸在合上 位置，保护按规定投入。
– 主变热备用：是指主变各侧开关均断开，其中至少有 一个开关处于热备用状态，若热备用开关与主变间有 主变刀闸，则主变刀闸为合上位置；主变不带电，保 护按规定投入，主变中性点接地刀闸合上。
2020/3/2
5
– 母线热备用：是指连接母线的所有开关均断开，其中 至少有一个开关处于热备用状态；母线不带电，保护 按规定投入；如该母线上的PT无检修并具备运行条件 ，母线PT刀闸应在合上位置。
2020/3/2
1
• 操作票
• 是指在电力系统中进行电气操作的书面依 据，操作票是防止误操作（误拉、误合、 带负荷拉、合隔离开关、带地线合闸等） 的主要措施。
2020/3/2
2
• 设备状态定义
– 运行状态：指连接设备（不包括带串补装置的 线路和串补装置）的刀闸（这里所指刀闸不包 括接地刀闸，下同）及开关在合上位置，将电 源至受电端的电路接通（包括辅助设备如PT， 避雷器等），设备的保护按规定投入。
• 操作票上认定的操作人员和监护人员必须是熟悉设备、具 备系统操作技能的人员，并对操作的正确性和设备、人身 的安全负责。
• 操作人和监护人应根据模拟图或接线图核对所填写的操作 项目，并分别签名，然后经运行值班负责人(检修人员操 作时由工作负责人)审核签名。

2. 开关（断路器）操作
a. 开关合闸前，必须检查继电保护已按规定投入。 开关分、合闸后，必须检查就地确认开关三相 位置。
b. 倒闸操作过程中，装有防误闭锁装置的设备， 严禁擅自解锁进行操作。若发现防误闭锁装置 损坏和失灵时，必须经值长许可，方可使用解 锁钥匙；
c. 在倒闸操作前，应考虑继电保护及自动装置运 行状态、定值的调整，如需修改，应提前汇报， 通知相关人员。防止引起保护误动或拒动；
电气倒闸操作简介
仙人岛电厂 2015.9
一、倒闸操作的基本概念

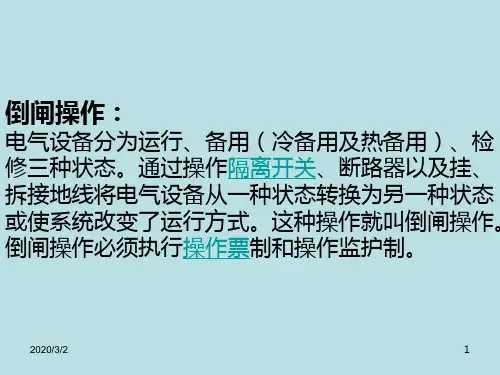

电气设备分为运行、冷备用、热备用、检修（停 电做措施）四种状态。将设备由一种状态转变为 另一种状态的过程叫倒闸，所进行的操作叫倒闸 操作。通过操作隔离开关（刀闸）、断路器（开 关）以及挂、拆接地线将电气设备从一种状态转 换为另一种状态或使系统改变了运行方式，这种 操作就叫倒闸操作。倒闸操作必须执行操作票制 和工作监护制。
2. 设备送电前必须将有关保护投入，没有保护或不 能跳闸的开关不准送电。
3. 正常操作中，开关不允许带电压手动合闸，事故 情况下除外。
4. 正常操作中，运行中的小车开关不允许手动机械 分闸，事故情况下除外。
5. 在操作过程中，发现误合刀闸时，不得将误合的 刀闸再拉开。
6. 在操作过程中，发现误拉刀闸时，不得将误拉 的刀闸重新合上。
7. 在电气设备送电前，必须收回并检查有关工作 票，拆除安全措施，然后测量绝缘电阻。
四、电气设备倒闸操作的规定
1. 变压器操作
a. 变压器的投入和停用必须经开关进行，不允许 经刀闸拉合任何空载变压器；
b. 变压器在停、送电前，中性点必须接地，并投 入接地保护。变压器投入运行后，再根据继电 保护的规定，改变中性点接地方式和保护方式。

倒闸操作的内容
一、输配电线路的停、送电操作。 二、电力变压器的停、送电操作。 三、电网的合环与解环。 四、母线接线方式的改变（倒母线操作）。 五、继电保护和自动装置状态的改变。 六、接地线（接地刀闸）安装与拆除（合上与拉开）等。
+ 变电站倒闸操作的必备条件
熟悉倒闸操作的工作流程 熟悉各设备运行方式及调度术语 熟悉设备的功能、结构和操作顺序、方法 熟悉变电站一次设备接线方式 熟悉变电站二次保护及自动装置的配置并能 与一次设备操作的配合
倒闸操作术语
5）拉合刀闸、手车式开关拉出或推入运行位置前检查开关 在拉开位置称“检查***拉开”。
如：检查2211已拉开，检查2217机械位置指示已合上、 检查2217监控系统指示已合上。 6）电动刀闸控制电源称“拉开”、“合上”。
结合各变电站实际，敞开式设备不具体区分控制电源 的开关或刀闸。如：拉开2211-4控制电源，合上2211-5控制 电源。
倒闸操作术语
GIS类设备、开关柜等设备可在刀闸操作处挂“禁止合闸，线 路有人工作”标示牌。如：在2211-2刀闸汇控柜操作按钮处挂 “禁止合闸，线路有人工作”标示牌。
如调度令内容与本条术语不一致，按调度令执行。 15）监控站操作称“确认**站一次系统画面正确” 16）设备检修后合刀闸前，检查送电范围内接地刀闸已拉开， 接地线已拆除，称“检查送电范围内接地刀闸已拉开，接地线 已拆除”。 17）倒母线过程中检查除母联刀闸、分段刀闸、PT刀闸外其余 刀闸已全部拉开。如：检查220kV-5甲母线上除2245甲-5、 2255甲-5、225甲-9外其余刀闸已全部拉开。
五防
防止误分、误合开关 防止带负荷拉、合刀闸或手车触头 防止带电挂接地线(合接地刀闸) 防止带地线（接地闸刀）合闸送电 防止误入带电设备间隔
