随着现代城市的发展，类似开挖隧道的工程也在不断增多，如各种地下管道的工程、地铁工程和跨海隧道等，盾构机以其机械化程度高、安全可靠、不受地表状况影响，工作环境良好，施工进度快等诸多优点在隧道工程建设中得到广泛应用。
土压平衡盾构机（Earth pressure balance shield machine ，简称EPB ），是隧道建设及地下空间开发领域广泛应用的一种现代化工程机械装备[1]。
它是通过控制推进速度和排土量来保持密封舱内的水土压力和开挖面水土压力之间的平衡，从而维持开挖面的稳定性，有效防止地表变形，主要适用于软土、砂砾或含水等混合地层中的隧道掘进。
刀盘布置在盾构机的最前方（见图1），负责对土体进行掘削，同时对掘削面有一定的支撑和稳定作用，刀盘上中心鱼尾刀负责搅拌土体，保证土体的流动性。
以前的刀盘设计大多数只针对单一地质情况，但是许多地区地质情况复杂，比如大量软土中夹杂坚硬石块等，这时需要既能开挖软土也能破碎岩石的刀盘。
为此，本文专门设计了一种复合式刀盘，该刀盘集中心刀、滚刀、撕裂刀和刮刀于一体，可以充分适应复杂的地质情况。
1刀盘的结构刀盘分为面板式、辐条式和辐板式三种。
本文的盾构机采用辐板式刀盘，它同时兼有面板式和辐条式的优点，能够保持开挖面的稳定，而且掘进扭矩较小。
刀盘的支撑形式分为三种：中心支撑、中间支撑和周边支撑。
本文刀盘采用中间支撑，这种支撑方式多用于直径较大的刀盘，容易满足面板所需载荷强度，土仓中土砂流动性好，进仓作业空间充分。
本刀盘主体由辐板、面板、围板、盲板和法兰焊接而成（见图2）。
其所有外表面均堆焊耐磨层或焊接耐磨板，以增强刀盘表面的耐磨性能。
本刀1.一重集团大连工程技术有限公司工程师，辽宁大连1166002.大连中集特种物流装备有限公司工程师，辽宁大连116600Ø6840mm 土压平衡盾构机复合刀盘张晶1，高兴2摘要：以Ø6840mm 土压平衡盾构机为例，介绍土压平衡盾构机刀盘的功能及组成，各种掘削刀具的结构和作用，指出刀盘设计的难点和重点。
盾构机的刀盘北京固本科技有限公司胡建平盾构机的刀盘是一种用于隧道暗挖施工,具有金属外壳,壳内装有整机及辅助设备,在钢壳体掩护下进行土体开挖、土渣排运、整机推进和管片安装等作业,而使隧道一次成形的机械。
盾构机按掘进方式分为人工、半机械和机械化形式。
目前机械化盾构发展较快,它由刀盘旋转切削地层,采用螺旋输送机或泥浆管运送渣土,在壳体内拼装预制管片,依靠液压千斤顶推进。
一、盾构机的刀盘1.刀盘布置及磨损分析1.1刀盘布置刀盘的结构既要考虑刀盘的开挖性能,又要考虑渣土的流动性及掌子面的稳定性。
刀具的布置方式需要充分考虑工程地质情况。
本工程中盾构主要穿越砂性土,砂性土摩擦阻力大,渗透性强,在盾构的推进挤压下水分很快排出,土体强度提高,故不仅盾构推进摩擦阻力大,而且开挖面土压力也较大,对刀盘的磨损会比较严重。
另外,盾构土仓内刀具切削下来的砂土不易搅拌成均匀的塑流体,因此需要设置渣土改良设备。
鉴于上述工程实际情况,本工程盾构机采用了如图1所示的辐板式刀盘。
盾构刀盘由钢结构件焊接而成,目前其主流形式有面板式、辐条式及介于二者之间的幅板式。
辐板式刀盘兼有面板式和辐条式刀盘特点,由较宽的辐条和小块幅板组成,刀具分别布置在宽辐条的两侧和内部。
辐板式刀盘不仅使得土压平衡更易于控制,土砂流动顺畅,不易堵塞刀盘开口,且刀盘扭矩阻力小,保证有较好的掘进性能,又能节省设备投资,而且较大的面板有利于布置较多的刀具,同时较小的开口率也有利于保护本工程中容易坍塌的砂性土围岩的稳定。
1. 2盾构机磨损情况盾构机到达重工街站后,立即对盾构机及刀盘进行清理、检查,发现盾构机刀盘外周磨损非常严重。
盾构刀盘本体外缘侧板磨损在纵向方向上呈现中间大、两头小近似V形,在整个侧环面上形成一圈磨损凹槽,凹槽中部磨损平均为22 mm,两侧磨损平均为15 mm,如图 2 a 所示。
刀盘本体外周边缘在纵向方向上磨损约为160 mm,从外周边缘到刀盘中心径向方向上磨损约为180 mm,以致在刀盘外周边缘形成一个近似三角形的磨损区,如图 2 b 所示。

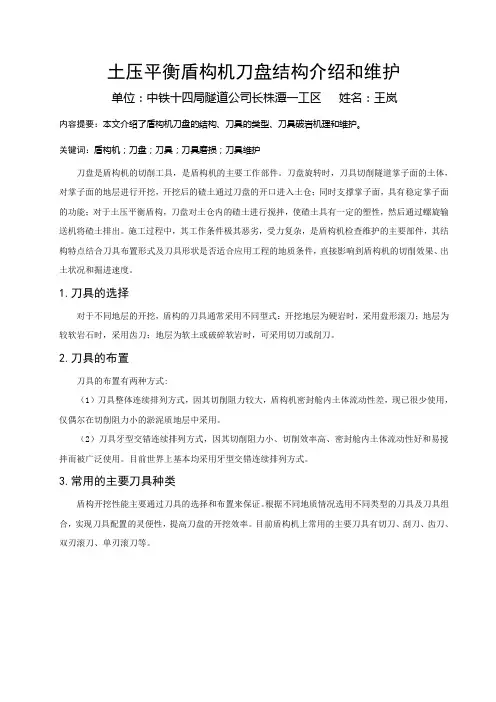

土压平衡盾构机刀盘结构介绍和维护单位：中铁十四局隧道公司长株潭一工区姓名：王岚内容提要：本文介绍了盾构机刀盘的结构、刀具的类型、刀具破岩机理和维护。
关键词：盾构机；刀盘；刀具；刀具磨损；刀具维护刀盘是盾构机的切削工具，是盾构机的主要工作部件。
刀盘旋转时，刀具切削隧道掌子面的土体，对掌子面的地层进行开挖，开挖后的碴土通过刀盘的开口进入土仓；同时支撑掌子面，具有稳定掌子面的功能；对于土压平衡盾构，刀盘对土仓内的碴土进行搅拌，使碴土具有一定的塑性，然后通过螺旋输送机将碴土排出。
施工过程中，其工作条件极其恶劣，受力复杂，是盾构机检查维护的主要部件，其结构特点结合刀具布置形式及刀具形状是否适合应用工程的地质条件，直接影响到盾构机的切削效果、出土状况和掘进速度。
1.刀具的选择对于不同地层的开挖，盾构的刀具通常采用不同型式：开挖地层为硬岩时，采用盘形滚刀；地层为较软岩石时，采用齿刀；地层为软土或破碎软岩时，可采用切刀或刮刀。
2.刀具的布置刀具的布置有两种方式:（1）刀具整体连续排列方式，因其切削阻力较大，盾构机密封舱内土体流动性差，现已很少使用，仅偶尔在切削阻力小的淤泥质地层中采用。
（2）刀具牙型交错连续排列方式，因其切削阻力小、切削效率高、密封舱内土体流动性好和易搅拌而被广泛使用。
目前世界上基本均采用牙型交错连续排列方式。
3.常用的主要刀具种类盾构开挖性能主要通过刀具的选择和布置来保证。
根据不同地质情况选用不同类型的刀具及刀具组合，实现刀具配置的灵便性，提高刀盘的开挖效率。
目前盾构机上常用的主要刀具有切刀、刮刀、齿刀、双刃滚刀、单刃滚刀等。
图1 刀具的示意图和实物照片3.1滚刀3.1.1滚刀的分类滚刀分为单刃滚刀和双刃滚刀。
盘形滚刀刀圈盘形滚刀单刃滚刀双刃滚刀单刃滚刀也叫盘形滚刀，用于硬岩地层的掘进，刀圈高于刀盘面板175mm,其刀圈可以更换，根据岩石的强度可以选用破岩能力不同的刀圈。
掌子面与刀盘面间碴土空间大，利于流动，可根据开挖地层的条件与齿刀实现互换，所以它们的刀座相同。
盾构选型及参数计算⽅法盾构选型及参数计算⽅法1.1、序⾔盾构是⼀种专门⽤于隧道⼯程的⼤型⾼科技综合施⼯设备，它具有⼀个可以移动的钢结构外壳（盾壳），盾构内装有开挖、排⼟、拼装和推进等机械装置，进⾏⼟层开挖、碴⼟排运、衬砌拼装和盾构推进等系列操作，使隧道结构施⼯⼀次完成。
它具有开挖快、优质、安全、经济、有利于环境保护和降低劳动强度的优点，从松散软⼟、淤泥到硬岩都可应⽤，在相同条件下，其掘进速度为常规钻爆法的4～10倍。
较长地下⼯程的⼯期对经济效益和⽣态环境等⽅⾯有着重⼤影响，⽽且隧道⼯程掘进⼯作⾯⼜常常受到很多限制，⾯对进度、安全、环保、效益等这些问题，使⽤盾构机⽆疑是最好的选择。
些外，对修建穿越江、湖、海底和沼泽地域隧道，采⽤盾构法施⼯，也具有⼗分明显的技术和经济优势。
采⽤盾构法施⼯，盾构的选型及配置是隧道施⼯中关键环节之⼀，盾构选型应根据⼯程地质⽔⽂情况、⼯期、经济性、环境保护、安全等综合考虑。
盾构的选型及配置是⼀种综合性技术，涉及地质、⼯程、机械、电⽓及控制等⽅⾯。
1.2盾构机选型主要原则1.2.1盾构的选型依据盾构选型主要应考虑以下⼏个因素：1）⼯程地质、⽔⽂条件及施⼯场地⼤⼩。
2）业主招标⽂件中的要求。
3）管⽚设计尺⼨与分块⾓度。
4）盾构的先进性、适应性与经济性。
5）盾构机⼚家的信誉与业绩。
6）盾构机能否按期到达现场。
1.2.2 盾构的型式1）敞开式型盾构敞开式型盾构是指盾构内施⼯⼈员可以直接和开挖⾯⼟层接触，对开挖⾯⼯况进⾏观察，直接排除开挖⾯发⽣的故障。
这种盾构适⽤于能⾃⽴和较稳定的⼟层施⼯，对不稳定的⼟层⼀般要辅以⽓压或降⽔，使⼟层保持稳定，以防⽌开挖⾯坍塌。
有⼈⼯开挖盾构、半机械开挖盾构、机械开挖盾构。
2）部分敞开式型盾构部分敞开式型盾构是在盾构切⼝环在正⾯安装挤压胸板或⽹格切削装置，⽀护开挖⾯⼟层，即形成挤压盾构或⽹格盾构，施⼯⼈员可以直接观察开挖⾯⼟层⼯况，开挖⼟体通过⽹格孔或挤压胸板闸门进⼊盾构。
