多功能数字钟的电路设计目录:一、设计题目二、设计任务和要求三、电路原理分析与程序设计四、元器件五、仿真图六、心得体会七、参考文献资料八、实物图一、题目:多功能数字钟的电路设计二、设计任务与要求1)时钟显示功能,能够以十进制显示“时”、“分”、“秒”。
2)具有校准时、分的功能。
3)整点自动报时,在整点时,便自动发出鸣叫声,时长1s。
选做:1)闹钟功能,可按设定的时间闹时。
2)日历显示功能。
将时间的显示增加“年”、“月”、“日”。
三,电路原理分析与程序设计1.数字钟的构成数字钟实际上是一个对标准频率(1HZ)进行计数的计数电路。
由于计数的起始时间不可能与标准时间(如北京时间)一致,故需要在电路上加一个校时电路,同时标准的1HZ时间信号必须做到准确稳定。
通常使用石英晶体振荡器电路构成数字钟。
一个具有计时、校时、报时、显示等基本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七部分组成。
石英晶体振荡器产生的信号经过分频器得到秒脉冲,秒脉冲送入计数器计数,计数结果通过“时”、“分”、“秒”译码器译码,并通过显示器显示时间。
数字钟的整机逻辑框图如下:译码显示电路时计数器分计数器秒计数器振荡器校时电路报时电路多级分频器1)555秒脉冲发生电路与晶振秒脉冲发生电路的比较555与RC组成的多谐振荡器,产生频率 f=1kHz的方波信号,则可设计出相应的电路,其中RP可微调振荡器的输出频率f。
555由电阻分压器、电压比较器、基本R-S触发器、放电三极管和输出缓冲器5部分组成。
要产生秒脉冲既可以采用555脉冲发生电路也可以采用晶振脉冲发生电路。
但是相比二者的稳定性,晶振电路比555电路能够产生更加稳定的脉冲,所以最后决定采用晶振脉冲发生电路。
石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整,它是电子钟的核心,用它产生标准频率信号,再由分频器分成秒时间脉冲。
晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号,可保证数字钟的走时准确及稳定。

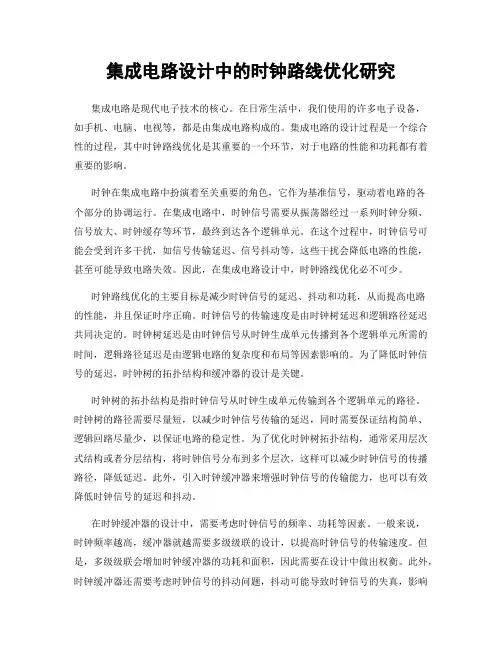

集成电路设计中的时钟路线优化研究集成电路是现代电子技术的核心。
在日常生活中,我们使用的许多电子设备,如手机、电脑、电视等,都是由集成电路构成的。
集成电路的设计过程是一个综合性的过程,其中时钟路线优化是其重要的一个环节,对于电路的性能和功耗都有着重要的影响。
时钟在集成电路中扮演着至关重要的角色,它作为基准信号,驱动着电路的各个部分的协调运行。
在集成电路中,时钟信号需要从振荡器经过一系列时钟分频、信号放大、时钟缓存等环节,最终到达各个逻辑单元。
在这个过程中,时钟信号可能会受到许多干扰,如信号传输延迟、信号抖动等,这些干扰会降低电路的性能,甚至可能导致电路失效。
因此,在集成电路设计中,时钟路线优化必不可少。
时钟路线优化的主要目标是减少时钟信号的延迟、抖动和功耗,从而提高电路的性能,并且保证时序正确。
时钟信号的传输速度是由时钟树延迟和逻辑路径延迟共同决定的。
时钟树延迟是由时钟信号从时钟生成单元传播到各个逻辑单元所需的时间,逻辑路径延迟是由逻辑电路的复杂度和布局等因素影响的。
为了降低时钟信号的延迟,时钟树的拓扑结构和缓冲器的设计是关键。
时钟树的拓扑结构是指时钟信号从时钟生成单元传输到各个逻辑单元的路径。
时钟树的路径需要尽量短,以减少时钟信号传输的延迟,同时需要保证结构简单、逻辑回路尽量少,以保证电路的稳定性。
为了优化时钟树拓扑结构,通常采用层次式结构或者分层结构,将时钟信号分布到多个层次,这样可以减少时钟信号的传播路径,降低延迟。
此外,引入时钟缓冲器来增强时钟信号的传输能力,也可以有效降低时钟信号的延迟和抖动。
在时钟缓冲器的设计中,需要考虑时钟信号的频率、功耗等因素。
一般来说,时钟频率越高,缓冲器就越需要多级级联的设计,以提高时钟信号的传输速度。
但是,多级级联会增加时钟缓冲器的功耗和面积,因此需要在设计中做出权衡。
此外,时钟缓冲器还需要考虑时钟信号的抖动问题,抖动可能导致时钟信号的失真,影响电路的性能。
因此,需要在设计中采用低抖动的时钟缓冲器,以保证时序正确和电路的稳定性。

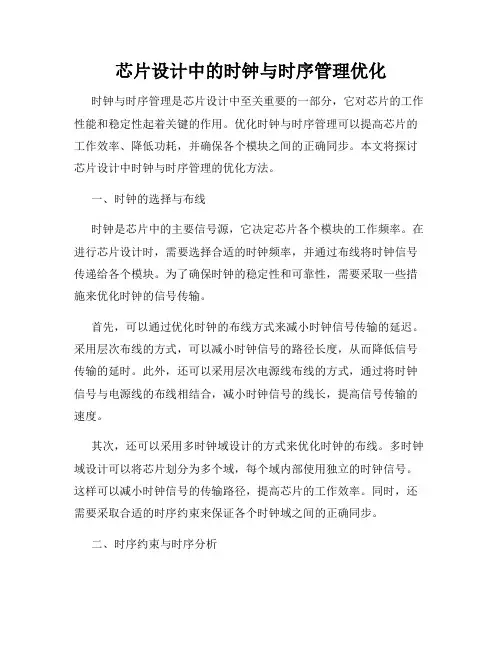

芯片设计中的时钟与时序管理优化时钟与时序管理是芯片设计中至关重要的一部分,它对芯片的工作性能和稳定性起着关键的作用。
优化时钟与时序管理可以提高芯片的工作效率、降低功耗,并确保各个模块之间的正确同步。
本文将探讨芯片设计中时钟与时序管理的优化方法。
一、时钟的选择与布线时钟是芯片中的主要信号源,它决定芯片各个模块的工作频率。
在进行芯片设计时,需要选择合适的时钟频率,并通过布线将时钟信号传递给各个模块。
为了确保时钟的稳定性和可靠性,需要采取一些措施来优化时钟的信号传输。
首先,可以通过优化时钟的布线方式来减小时钟信号传输的延迟。
采用层次布线的方式,可以减小时钟信号的路径长度,从而降低信号传输的延时。
此外,还可以采用层次电源线布线的方式,通过将时钟信号与电源线的布线相结合,减小时钟信号的线长,提高信号传输的速度。
其次,还可以采用多时钟域设计的方式来优化时钟的布线。
多时钟域设计可以将芯片划分为多个域,每个域内部使用独立的时钟信号。
这样可以减小时钟信号的传输路径,提高芯片的工作效率。
同时,还需要采取合适的时序约束来保证各个时钟域之间的正确同步。
二、时序约束与时序分析时序约束是芯片设计中的一项重要工作,它定义了芯片中各个时钟域之间的时序关系。
时序约束可以用来确保芯片在给定的时钟频率下能够正确地工作。
时序约束的准确性和合理性直接影响到芯片的工作稳定性和性能。
在制定时序约束时,需要考虑时钟的上升沿和下降沿的延时、时钟与时钟之间的时间关系、数据路径的传输延时等因素。
通过合理设置这些约束,可以确保芯片的各个模块在正确的时序条件下工作,并避免时序故障的发生。
时序分析是对芯片设计中的时序约束进行验证的过程。
通过时序分析工具,可以检测时序约束是否满足,并提供时序违规的详细报告。
时序分析可以帮助设计工程师及时发现时序问题,并采取相应的优化措施。
三、时钟与时序优化方法1. 提前预估时钟与时序优化在芯片设计的早期阶段,可以通过模拟器或时序分析工具提前预估芯片的时钟与时序情况。
电子电路设计中的时序优化方法时序优化在电子电路设计中扮演着至关重要的角色,它能够提高电路的性能和可靠性。
时序指的是电子电路中的信号在各个元件间传输的时间关系。
本文将探讨几种常见的时序优化方法,以帮助读者更好地理解和应用于电子电路设计。
一、时序优化的重要性时序优化是电子电路设计中一个重要的步骤,它可以帮助设计师充分利用硬件资源,提高电路的性能和可靠性。
在大多数电路中,信号的传输时间对整个系统的工作频率和性能有直接影响。
因此,通过时序优化可以使电路在满足设计需求的前提下提高性能,从而实现更高的工作频率和更低的延迟。
二、时序优化的方法1. 硬件资源的合理选择在电子电路设计中,选择合适的硬件资源可以显著影响时序性能。
例如,使用较快的逻辑门、高速缓存以及快速的存储器可以降低信号传输的延迟。
此外,还可以考虑使用专用集成电路(ASIC)或现场可编程门阵列(FPGA)等特定硬件,以满足更严格的时序要求。
2. 时钟频率的优化时钟频率是电子电路中至关重要的参数,它直接决定了信号在电路中传输的速度。
通过优化时钟频率,可以减少信号传输的延迟和冲突。
一种常见的优化方法是通过合理划分时钟域,降低时钟干扰和噪声。
此外,采用高速时钟、减少时钟分频因子等方式也能有效提高电路性能。
3. 前后端优化策略在电子电路设计中,前端和后端的协同优化可以提高整个设计的时序性能。
前端设计包括逻辑综合和优化,后端设计则包括布局布线等步骤。
通过优化逻辑综合和布局布线,可以减少冒险、缩短信号传输路径、降低信号延迟等。
通过采用先进的自动布局布线工具,可以更好地满足时序约束,并提高电路的性能。
4. 时序分析与约束时序分析和约束是时序优化的关键步骤。
通过对电路进行静态时序分析,可以发现潜在的冒险、时钟不稳定和时序违规等问题。
应用合适的时序约束可以确保电路设计满足性能需求。
时序约束应包括信号延迟、时钟时间约束、最大频率等。
通过精确的时序分析和约束,可以帮助设计师发现和解决时序问题,从而达到时序优化的目的。

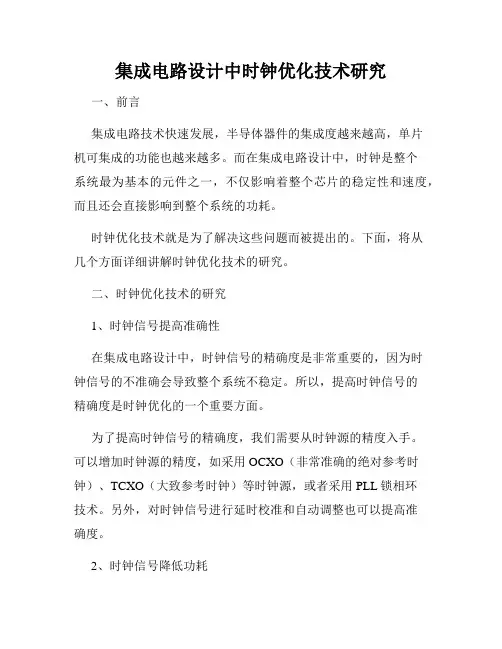

集成电路设计中时钟优化技术研究一、前言集成电路技术快速发展,半导体器件的集成度越来越高,单片机可集成的功能也越来越多。
而在集成电路设计中,时钟是整个系统最为基本的元件之一,不仅影响着整个芯片的稳定性和速度,而且还会直接影响到整个系统的功耗。
时钟优化技术就是为了解决这些问题而被提出的。
下面,将从几个方面详细讲解时钟优化技术的研究。
二、时钟优化技术的研究1、时钟信号提高准确性在集成电路设计中,时钟信号的精确度是非常重要的,因为时钟信号的不准确会导致整个系统不稳定。
所以,提高时钟信号的精确度是时钟优化的一个重要方面。
为了提高时钟信号的精确度,我们需要从时钟源的精度入手。
可以增加时钟源的精度,如采用OCXO(非常准确的绝对参考时钟)、TCXO(大致参考时钟)等时钟源,或者采用PLL锁相环技术。
另外,对时钟信号进行延时校准和自动调整也可以提高准确度。
2、时钟信号降低功耗集成电路芯片的功耗往往也是一个关键问题,而时钟信号是整个芯片中的一个重要功耗源。
因此,在时钟优化技术中,降低时钟信号功耗也是一个重要的目标。
如何降低时钟信号功耗呢?我们有多种方法可以采用。
例如,可以采用带预提取的时钟网络来分离时钟信号的传递路径,减少功耗;可以采用低功耗时钟源和时钟分频器等措施,以降低整个系统的动态功耗。
3、时钟信号降低噪声时钟信号中的噪声会对整个系统产生影响,导致芯片整体性能下降。
因此,降低时钟信号的噪声是时钟优化的另一个重要方面。
在实际的设计中,可以通过以下方法来降低时钟信号中的噪声:(1)加入低噪声时钟源或准确时钟源;(2)采用滤波电路或其他减少噪声的控制电路。
在设计过程中,还可以采用仿真验证的方法,来验证设计方案是否能够达到目标。
三、时钟优化技术的应用案例现在,我们来看一个应用案例,看看时钟优化技术的具体实施。
这是关于蓝牙低功耗芯片的案例,芯片的频率为16MHz。
在实现低功耗的同时,保持蓝牙连接更加稳定。
首先,该芯片采用了一种创新的时钟设计,其中包括了差分LC振荡器和带预提取的时钟网络。

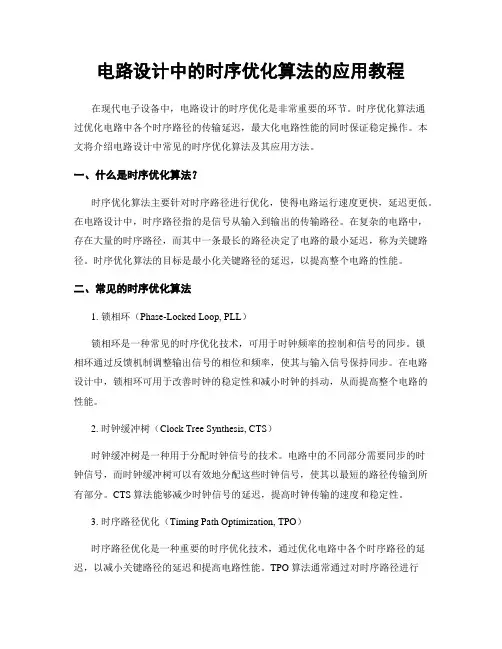

电路设计中的时序优化算法的应用教程在现代电子设备中,电路设计的时序优化是非常重要的环节。
时序优化算法通过优化电路中各个时序路径的传输延迟,最大化电路性能的同时保证稳定操作。
本文将介绍电路设计中常见的时序优化算法及其应用方法。
一、什么是时序优化算法?时序优化算法主要针对时序路径进行优化,使得电路运行速度更快,延迟更低。
在电路设计中,时序路径指的是信号从输入到输出的传输路径。
在复杂的电路中,存在大量的时序路径,而其中一条最长的路径决定了电路的最小延迟,称为关键路径。
时序优化算法的目标是最小化关键路径的延迟,以提高整个电路的性能。
二、常见的时序优化算法1. 锁相环(Phase-Locked Loop, PLL)锁相环是一种常见的时序优化技术,可用于时钟频率的控制和信号的同步。
锁相环通过反馈机制调整输出信号的相位和频率,使其与输入信号保持同步。
在电路设计中,锁相环可用于改善时钟的稳定性和减小时钟的抖动,从而提高整个电路的性能。
2. 时钟缓冲树(Clock Tree Synthesis, CTS)时钟缓冲树是一种用于分配时钟信号的技术。
电路中的不同部分需要同步的时钟信号,而时钟缓冲树可以有效地分配这些时钟信号,使其以最短的路径传输到所有部分。
CTS算法能够减少时钟信号的延迟,提高时钟传输的速度和稳定性。
3. 时序路径优化(Timing Path Optimization, TPO)时序路径优化是一种重要的时序优化技术,通过优化电路中各个时序路径的延迟,以减小关键路径的延迟和提高电路性能。
TPO算法通常通过对时序路径进行分析和重组来实现。
它可以通过减小时钟延迟、优化电路结构、改变信号传输方式等方式来达到优化时序路径的效果。
三、时序优化算法的应用方法在实际的电路设计中,可以采用以下方法应用时序优化算法:1. 选择合适的时序优化工具电路设计中常用的自动化设计工具(如Cadence、Synopsys等)提供了一系列的时序优化模块。

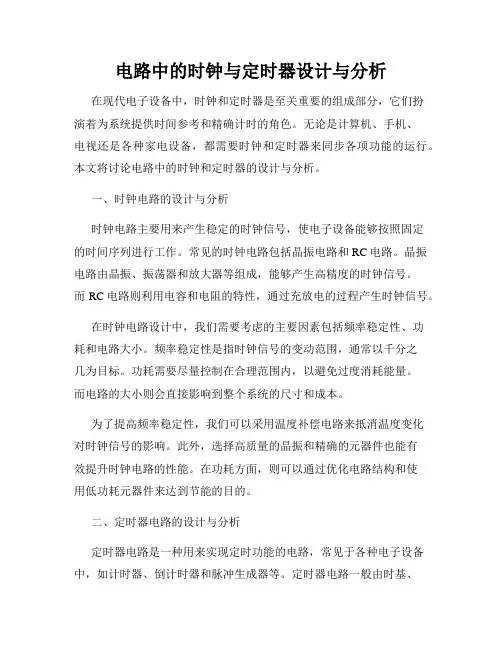

电路中的时钟与定时器设计与分析在现代电子设备中,时钟和定时器是至关重要的组成部分,它们扮演着为系统提供时间参考和精确计时的角色。
无论是计算机、手机、电视还是各种家电设备,都需要时钟和定时器来同步各项功能的运行。
本文将讨论电路中的时钟和定时器的设计与分析。
一、时钟电路的设计与分析时钟电路主要用来产生稳定的时钟信号,使电子设备能够按照固定的时间序列进行工作。
常见的时钟电路包括晶振电路和RC电路。
晶振电路由晶振、振荡器和放大器等组成,能够产生高精度的时钟信号。
而RC电路则利用电容和电阻的特性,通过充放电的过程产生时钟信号。
在时钟电路设计中,我们需要考虑的主要因素包括频率稳定性、功耗和电路大小。
频率稳定性是指时钟信号的变动范围,通常以千分之几为目标。
功耗需要尽量控制在合理范围内,以避免过度消耗能量。
而电路的大小则会直接影响到整个系统的尺寸和成本。
为了提高频率稳定性,我们可以采用温度补偿电路来抵消温度变化对时钟信号的影响。
此外,选择高质量的晶振和精确的元器件也能有效提升时钟电路的性能。
在功耗方面,则可以通过优化电路结构和使用低功耗元器件来达到节能的目的。
二、定时器电路的设计与分析定时器电路是一种用来实现定时功能的电路,常见于各种电子设备中,如计时器、倒计时器和脉冲生成器等。
定时器电路一般由时基、比较器和控制逻辑等模块组成。
时基负责产生固定的时间脉冲,比较器则用来比较时基产生的脉冲与设定时间的关系,控制逻辑负责根据比较结果触发相关操作。
在定时器电路设计中,我们需要考虑的主要因素包括精度、稳定性和延迟。
精度是指定时器电路能够达到的时间误差范围,稳定性是指定时器电路的输出在长时间运行中的波动范围,而延迟则是指定时器电路产生定时信号所需要的时间。
为了提高精度和稳定性,我们可以采用时基电路中所使用的晶振来提供高精度的时钟信号。
此外,设计合理的比较器和控制逻辑也能够减小系统的误差和波动。
而在解决延迟问题时,我们可以通过减小电路结构的复杂性或者使用更高速的元器件来缩短信号传输的时间。

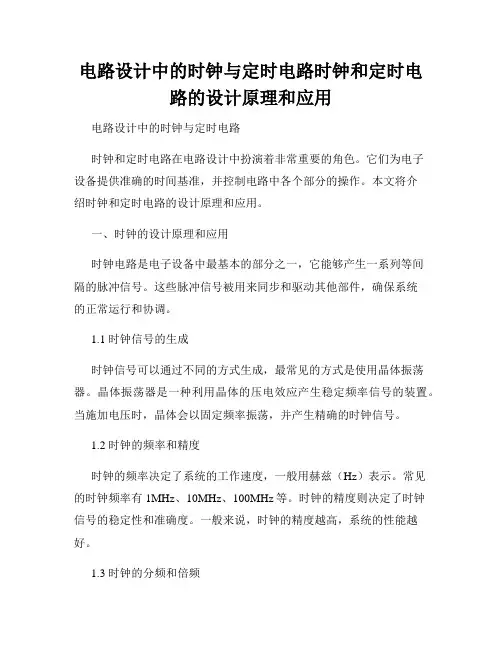

电路设计中的时钟与定时电路时钟和定时电路的设计原理和应用电路设计中的时钟与定时电路时钟和定时电路在电路设计中扮演着非常重要的角色。
它们为电子设备提供准确的时间基准,并控制电路中各个部分的操作。
本文将介绍时钟和定时电路的设计原理和应用。
一、时钟的设计原理和应用时钟电路是电子设备中最基本的部分之一,它能够产生一系列等间隔的脉冲信号。
这些脉冲信号被用来同步和驱动其他部件,确保系统的正常运行和协调。
1.1 时钟信号的生成时钟信号可以通过不同的方式生成,最常见的方式是使用晶体振荡器。
晶体振荡器是一种利用晶体的压电效应产生稳定频率信号的装置。
当施加电压时,晶体会以固定频率振荡,并产生精确的时钟信号。
1.2 时钟的频率和精度时钟的频率决定了系统的工作速度,一般用赫兹(Hz)表示。
常见的时钟频率有1MHz、10MHz、100MHz等。
时钟的精度则决定了时钟信号的稳定性和准确度。
一般来说,时钟的精度越高,系统的性能越好。
1.3 时钟的分频和倍频时钟信号可以通过分频器进行分频,将时钟信号的频率降低到更适合其他部件的工作频率。
而倍频器则可以将时钟信号的频率提高到需要的频率水平。
分频和倍频技术可以实现不同部件之间频率的匹配。
1.4 时钟的同步和延迟在多个电子设备之间,时钟信号的同步非常重要。
时钟信号的同步能够保证不同部件之间的操作协调一致。
而延迟线则可以用来调整时钟信号在电路中传播的时间,以达到精确控制的目的。
二、定时电路的设计原理和应用定时电路用于产生一系列精确的时间延迟,用来控制电路中的各种操作。
定时电路广泛应用于计时器、时序电路、脉冲生成等领域。
2.1 定时电路的基本原理定时电路一般由计数器和比较器组成。
计数器可以按照设定的频率进行计数,当计数值达到比较器设定的值时,比较器将产生一个输出脉冲,实现时间延迟的功能。
2.2 定时电路的种类常见的定时电路包括单稳态电路、多谐振荡器和定时器。
单稳态电路产生一个固定宽度的脉冲信号,多谐振荡器可以产生具有特定周期的周期性信号,而定时器则可以根据需求产生不同时间延迟的信号。

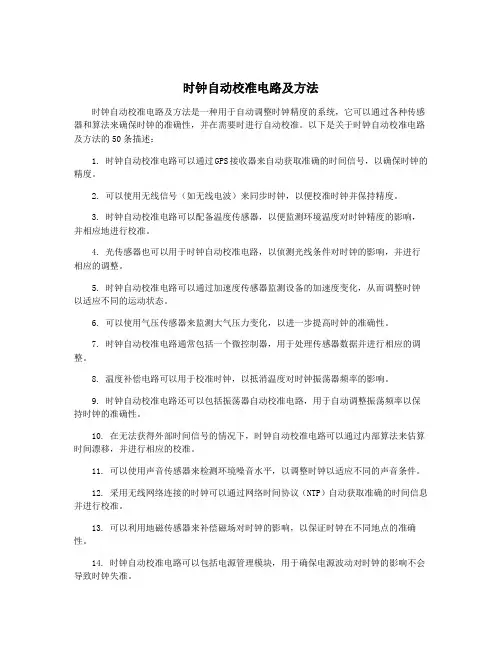

时钟自动校准电路及方法时钟自动校准电路及方法是一种用于自动调整时钟精度的系统,它可以通过各种传感器和算法来确保时钟的准确性,并在需要时进行自动校准。
以下是关于时钟自动校准电路及方法的50条描述:1. 时钟自动校准电路可以通过GPS接收器来自动获取准确的时间信号,以确保时钟的精度。
2. 可以使用无线信号(如无线电波)来同步时钟,以便校准时钟并保持精度。
3. 时钟自动校准电路可以配备温度传感器,以便监测环境温度对时钟精度的影响,并相应地进行校准。
4. 光传感器也可以用于时钟自动校准电路,以侦测光线条件对时钟的影响,并进行相应的调整。
5. 时钟自动校准电路可以通过加速度传感器监测设备的加速度变化,从而调整时钟以适应不同的运动状态。
6. 可以使用气压传感器来监测大气压力变化,以进一步提高时钟的准确性。
7. 时钟自动校准电路通常包括一个微控制器,用于处理传感器数据并进行相应的调整。
8. 温度补偿电路可以用于校准时钟,以抵消温度对时钟振荡器频率的影响。
9. 时钟自动校准电路还可以包括振荡器自动校准电路,用于自动调整振荡频率以保持时钟的准确性。
10. 在无法获得外部时间信号的情况下,时钟自动校准电路可以通过内部算法来估算时间漂移,并进行相应的校准。
11. 可以使用声音传感器来检测环境噪音水平,以调整时钟以适应不同的声音条件。
12. 采用无线网络连接的时钟可以通过网络时间协议(NTP)自动获取准确的时间信息并进行校准。
13. 可以利用地磁传感器来补偿磁场对时钟的影响,以保证时钟在不同地点的准确性。
14. 时钟自动校准电路可以包括电源管理模块,用于确保电源波动对时钟的影响不会导致时钟失准。
15. 可以通过同步脉冲信号来校准时钟,以确保时钟在需要时始终与其他设备同步。
16. 时钟自动校准电路还可以包括故障检测模块,用于监测各种传感器和电路的故障,并进行相应的处理。
17. 局域网中的时钟可以通过网络同步协议(NTP)实现自动校准,以确保与其他设备的时间一致。
时钟自动校准电路及方法时钟在我们日常生活中起着重要的作用,准确的时间显示对于我们的工作和生活都有着重要的影响。
然而,由于各种因素的影响,时钟的准确度会逐渐降低,需要定期校准。
为了解决这个问题,设计了一种时钟自动校准电路及方法,能够自动校准时钟的准确度,提高时钟的稳定性和精确度。
1. 引言时钟的准确度对于各种应用非常重要,包括通信系统、计时设备、测量仪器等。
然而,由于温度变化、电源电压波动、晶体老化等因素的影响,时钟的准确度会逐渐降低。
因此,研发一种时钟自动校准电路及方法对于提高时钟的稳定性和准确度具有重要意义。
2. 时钟自动校准电路的设计时钟自动校准电路的设计主要包括以下几个方面:2.1 温度补偿电路温度变化是时钟准确度降低的主要原因之一。
为了解决这个问题,可以设计一个温度补偿电路,通过测量环境温度并对时钟频率进行相应调整,以补偿温度变化对时钟的影响。
2.2 电源电压监测电路电源电压波动也会对时钟的准确度产生影响。
设计一个电源电压监测电路,可以实时监测电源电压,并通过反馈控制电路对时钟频率进行调整,以补偿电源电压波动对时钟的影响。
2.3 晶体老化补偿电路晶体老化是导致时钟准确度下降的另一个主要原因。
通过设计一个晶体老化补偿电路,可以实时监测晶体的老化程度,并对时钟频率进行相应调整,以补偿晶体老化对时钟的影响。
3. 时钟自动校准方法的实现时钟自动校准方法的实现主要包括以下几个步骤:3.1 环境温度测量通过温度传感器等设备测量环境温度,获取温度数据。
3.2 电源电压监测通过电压监测电路实时监测电源电压,获取电压数据。
3.3 晶体老化监测通过晶体老化补偿电路监测晶体的老化程度,获取老化程度数据。
3.4 数据处理与校准根据温度数据、电压数据和老化程度数据,进行数据处理,计算出时钟的校准值。
然后,通过控制电路对时钟频率进行调整,实现时钟的自动校准。
4. 实验结果与分析对设计的时钟自动校准电路进行实验,并进行结果与分析。
如何设计简单的数字时钟电路数字时钟电路是一种常见的电子电路,用于显示时间并具备时间计时功能。
设计一个简单的数字时钟电路可以通过以下步骤实现。
第一步:确定数字时钟的显示方式常见的数字时钟电路可以采用七段数码管进行显示,每个数码管由七个LED灯组成,用于显示数字0-9。
可以根据需要选择合适的数码管来完成数字时钟的显示。
第二步:确定时钟的计时器数字时钟电路需要一个计时器来跟踪时间。
常见的计时器可以使用555定时器或者基于微控制器的计时器模块。
选择适合自己的计时器并连接到电路中。
第三步:连接七段数码管将选定的七段数码管连接到电路中。
每个数码管的七个LED灯分别对应数码管的a、b、c、d、e、f、g引脚,根据数码管的型号和引脚布局进行正确连接。
例如,将数码管的a引脚连接到计时器的输出引脚,b引脚连接到计时器的另一个引脚,以此类推。
第四步:设计时钟功能根据需要设计时钟功能,包括显示当前时间、设置闹钟、调节亮度等。
可以通过增加按钮开关、旋转编码器或者完成基于微控制器的编程来实现这些功能。
第五步:连接电源和调试将数字时钟电路与合适的电源连接,并进行必要的调试。
确保电路中的元件连接正确并正常工作。
如果有需要,可以使用示波器或多用途测试仪来辅助调试。
总结:通过以上步骤,我们可以设计一个简单的数字时钟电路。
根据需求选择合适的数码管和计时器,连接七段数码管,设计时钟功能并连接电源进行调试。
这样就可以得到一个能够准确显示时间并具备计时功能的数字时钟电路。
需要注意的是,以上步骤只是设计一个简单的数字时钟电路的基本流程,具体的实现可能因项目需求和硬件平台的差异而有所不同。
在实际应用中,还需要考虑电路的稳定性、精度和可靠性等因素,并根据实际情况进行细节调整和优化。
电路时序分析与优化方法时序分析是电子设计中的关键环节之一,它主要用于分析和优化电路中的时序问题。
在电路设计过程中,时序问题可能会导致电路功能失效、性能下降、功耗增加等不良后果。
因此,掌握有效的时序分析与优化方法对于电路设计人员来说是至关重要的。
一、时序分析方法在进行时序分析之前,我们需要了解几个基本概念:输入信号的传输延迟、电路元件的延迟、时钟周期等。
1. 输入信号的传输延迟输入信号的传输延迟是指从信号到达电路输入端口,到信号完全传输到电路内部的时间延迟。
在时序分析中,我们需要准确测量输入信号的传输延迟,以保证电路在正确的时钟周期内接收到有效的输入信号。
2. 电路元件的延迟电路元件的延迟是指电路内部元件(如门电路、触发器等)完成特定操作所需的时间。
在时序分析中,我们需要准确估计电路元件的延迟,以确定电路在时钟周期内是否能够在要求的时间内完成操作。
3. 时钟周期时钟周期是指时钟信号从上升沿到下一个上升沿的时间间隔。
时钟周期也被称为电路的工作频率,它决定了电路能够完成操作的速度。
在时序分析中,我们需要合理选择时钟周期,以满足电路功能和性能的要求。
基于以上概念,下面介绍几种常用的时序分析方法。
1. 时序图分析法时序图分析法是一种直观且直接的方式,通过绘制输入信号和输出结果的时序图,来观察信号的传输和电路的工作情况。
时序图分析法适用于简单的电路和信号传输线路的时序分析。
2. 传导延迟分析法传导延迟分析法是一种通过测量信号在电路中传播的时间来进行分析的方法。
通过测量输入信号到达电路输出端口的传播延迟,以及各个电路元件的延迟时间,可以准确评估电路的时序性能。
3. 时序约束分析法时序约束分析法主要用于判断电路是否满足设计要求中的时序约束。
时序约束是对电路功能和时钟周期的要求,包括输入输出之间的最大传输延迟、时钟频率等。
通过对电路进行时序约束分析,可以帮助设计人员优化电路性能,确保电路能够在指定的约束条件下正确工作。
设计最优化的时钟电路
1
设计最优化的时钟电路
高速数字电路设计超越了简单的“1”与“0”的世界而进入模拟电路领
域,避免传输线效应造成的系统故障是设计师们必须认真解决的问题。本文
的目的是通过对49FCT3807与SDRAM的一驱一和一驱二时钟电路的SI(信
号完整性)分析和参数的优化举例,使硬件设计工程师和PCB设计工程师
了解在设计时需要考虑和注意之处。希望能够抛砖引玉。
设计和调试中若遇到SI问题,欢迎与眭工探讨,本人将真诚为大家服务。同时也再次提醒大家,
在向供应商要器件资料时加上IBIS (I/O Buffer Information Specification)模型,若是模拟器件则要求
提供Spice模型。
设计最优化的时钟电路
2
1. 一驱一时钟(49FCT3807-SDRAM)
1.1 网络拓扑
由于3807的输出阻抗只有6~10欧姆左右,时钟网络的印制线特征阻抗一般设计为50欧姆,在
原理图设计时,3807的输出端应加防反射串联电阻,其拓扑如图1。
图1 一驱一时钟网络拓扑
图2为加了串阻和没有加串阻的波形比较。
图2 加了串阻(黑色)和没有加串阻(红色)的波形比较
从图可以明显看出,加了串阻之后在接收端的反射电压下降,振铃现象减弱,因而噪声裕度增加。
噪声裕度(Noise Margin)的测量见图3。 NoiseMarginHigh是指接收端在“1”电平时的电压的最小
值与电压阈值Vih之差; NoiseMarginLow是指接收端在“0”电平时电压阈值Vil与电压的最大值之
差;通常噪声裕度Noise Margin 指NoiseMarginHigh 和NoiseMarginLow中的较小者。
设计最优化的时钟电路
3
图3 噪声裕度(Noise Margin)的测量
1.2 串阻阻值的选定
取时钟网络的印制线特征阻抗为50欧姆,对图1中的电阻从22 ~ 58欧姆进行扫描。接收端的波
形如图4。串阻值与噪声裕度的关系曲线如图5。
从图5可以看出,串阻的最佳取值为46欧姆,考虑到电阻的规格,串阻值应为43~49.9欧姆±5%。
注意:串阻的最佳取值是与驱动器件的特性(在ibis模型中体现)和印制线特征阻抗有关的。
设计最优化的时钟电路
4
图4 串阻取值对波形的影响
图5 串阻值与噪声裕度的关系曲线
1.3 Driver 与串阻之间线长对Noise Margin 的影响
驱动到接收端的总线长为3500mil,Driver 与串阻之间线长以100 mil步长扫描,Driver 与串阻之
间线长对接收端的波形如图6,线长与Noise Margin 的关系曲线见图7。
图6 Driver 与串阻之间线长对接收端的波形的影响
设计最优化的时钟电路
5
X轴/35为Driver到串阻之间线长与Driver到Receiver总线长之比
图7 Driver-串阻之间线长与Noise Margin 的关系曲线
从图7可以看出,串阻与驱动端越近噪声裕度越大。在设计时应该尽量最小化Driver到串阻之间
的线长。
1.4 过孔数量的影响
时钟线上应该尽量少用过孔少换层。原因是过孔的阻抗与印制线的阻抗不匹配,换层会引入由于
各层的阻抗不匹配(即使计算值相同,也会有加工偏差)而引起反射和时序的变化。
图8为假设换层的阻抗没有变化,走线的总长和时延不变,两个和4个过孔的比较。
兰色为串阻到Receiver之间2个过孔,红色为4个;
设计最优化的时钟电路
6
图8 过孔数量的影响
1.5 容差分析
对图1拓扑,考虑器件偏差和加工偏差进行容差分析。取串阻45欧姆±5%,印制线阻抗50欧姆
±10%,驱动到接收的网络总长3500—7500mil,驱动到串阻取总线长的1/5,对驱动器件速度快、慢、
典型情况扫描,Noise Margin 的分布情况见图9。
从图9可以看出,尽管串阻、印制线阻抗、驱动到串阻线长都是按前面优化的值设计但由于器件
偏差和加工偏差,Noise Margin 的分布依然存在较大的差别,因此要设计出非常稳定的系统,应该在
考虑到成本的情况下,最大化噪声裕度。
图9 容差分析
在一驱一时钟电路的设计时应该:
PCB设计时控制时钟网络特征阻抗为50欧姆;
时钟线上尽量少使用过孔;
根据驱动和接收器件模型进行SI分析,优化串阻的取值;
布局布线时串阻应尽量靠近驱动电路,驱动到串阻之间的走线应该尽量短。
设计最优化的时钟电路
7
2. 一驱二时钟(49FCT3807-SDRAM)
一驱二时钟有图10所示(a)、(b)、(c)三种拓扑结构。
(a)一个串阻星形 (b) 2个串阻星形 (c) 链形
图10 一驱二时钟的三种拓扑结构
分析方法与一驱一时钟的相似,在此主要讨论一驱二时钟的三种拓扑结构的参数优化和适用范围。
2.1 一个串阻星形的拓扑结构
2.1.1 一个串阻星形的一驱二拓扑结构
一个串阻星形的一驱二拓扑结构如图11
图11 一个串阻星形的一驱二拓扑结构
2.1.2 串阻值的确定
串阻9~33欧姆扫描,步长1欧姆,串阻值与噪声裕度的关系曲线如图12。从图可以看出最佳
值为21欧姆,设计时取20欧姆±5%的电阻。
设计最优化的时钟电路
8
TL1=700、1100、1500 时接收端的波形
图12 串阻值与噪声裕度的关系曲线
2.1.3 Driver 与串阻之间线长对Noise Margin 的影响
驱动到两个接收端的线长都为3500mil,Driver 与串阻之间线长以100 mil步长扫描,线长与Noise
Margin 的关系曲线见图13。从图可以看出,虽然总的趋势是Driver 与串阻之间线长越短越好,但线
长的影响没有一驱一时(图7)显著。
设计最优化的时钟电路
9
图13 X轴/35为Driver到串阻之间线长与Driver到Receiver线长之比
2.2 两个串阻星形的拓扑结构
2.2.1 两个串阻星形的一驱二拓扑结构
两个串阻星形的一驱二拓扑结构如图14。
图14 使用两个串阻的一驱二拓扑结构
2.2.2 串阻值的确定
串阻33~49欧姆扫描,步长1欧姆,串阻值与噪声裕度的关系曲线如图15。从图可以看出最佳值
为43欧姆,设计时取39或43欧姆±5%的电阻。
设计最优化的时钟电路
10
图15 串阻值与噪声裕度的关系曲线
与图12比较,两个串阻星形的串阻值的影响比一个串阻星形结构要“平和”一些。
2.2.3 Driver 与串阻之间线长对Noise Margin 的影响
驱动到两个接收端的线长都为3500mil,Driver 与串阻之间线长以100 mil步长扫描,线长与Noise
Margin 的关系曲线见图16。从图可以看出,虽然总的趋势是Driver 与串阻之间线长越短越好,但线
长的影响没有一驱一时显著。
图16 线长与Noise Margin 的关系曲线
2.3 链形
一驱二时钟的链形拓扑结构如图17。
图17 一驱二时钟的链形拓扑结构
设计最优化的时钟电路
11
一驱二时钟的链形拓扑结构的参数关系与一驱一相似,除要最小化前面(离驱动端较近的)一个
接收端的分叉(Stub)线长外,值得特别注意的是要最小化两个接收端之间的线长。如图17的拓扑参
数,当两个接收端的线长大于2000mil时,前面的接收端上会出现图18所示的时钟沿非单调的严重问
题。
图18 链形拓扑结构设计不当时出现的非单调问题
一驱二拓扑结构
两种星形结构在最优化的参数情况下,表现相似,但在对器件模型没有把握或是
新起用的器件时优先采用两个串阻的星形结构,代价是多用一个电阻;
在时序要求许可,且两个接收端物理位置很近时,可以优先采用链形结构,其优
点是过冲较小,但是当两个接收端之间的连线较长时,离驱动较近的接收端上会
出现非单调问题;
串阻尽可能靠近驱动端;
驱动可以带多少个负载应该根据器件的驱动能力,并通过SI分析确定。过分强
调一驱一会造成浪费。
本文中优化出的参数和规则是以所使用的模型为依据的,不可机械地照般于其它的
电路。最佳的策略是基于系统要求、器件、PCB上的空间、成本等因素综合考虑而得出
的最好的方案。
