海上自升式钻井平台行业PPT模板

关于海洋钻井平台..................................................................................................... - 5 -关于海洋钻井平台（1）............................................................................................ - 5 -海洋钻井平台的现状 .. (5)关于海洋钻井平台（2）............................................................................................ - 5 -海洋钻井平台的发展史 . (5)关于海洋钻井平台（3）............................................................................................ - 6 -半潜式平台系统 . (6)关于海洋钻井平台（4）............................................................................................ - 7 -压载系统. (7)关于海洋钻井平台（5）............................................................................................ - 8 -消防系统. (8)海洋钻井平台（6）................................................................................................. - 10 -舱底水系统. (10)关于海洋钻井平台（7）.......................................................................................... - 11 -海水冷却系统 (11)关于海洋钻井平台（8）.......................................................................................... - 12 -淡水冷却系统 (13)关于海洋钻井平台（9）.......................................................................................... - 13 -燃油系统.. (13)关于海洋钻井平台（10）........................................................................................ - 14 -润滑油系统L UB. OIL SYTEM. . (14)关于海洋钻井平台（11）........................................................................................ - 15 -主机排烟系统E NGINE EXHAUST SYSTEM (15)关于海洋钻井平台（12）........................................................................................ - 16 -废油系统,WASTE OIL AND SLUDGE SYSTEM (16)关于海洋钻井平台（13) .......................................................................................... - 16 -透气溢流系统VENT AND OVERFLOW SYSTEM, .. (16)关于海洋钻井平台（14）........................................................................................ - 17 -测深系统SOUNDING SYSTEM.. (17)关于海洋钻井平台（15）........................................................................................ - 17 -起动空气系统，STARTING AIR SYSTEM (17)平台压缩空气系统 (18)关于海洋钻井平台（17) .......................................................................................... - 19 -饮用水系统，POTABLE WATER SYSTEM. .. (19)关于海洋钻井平台（18）........................................................................................ - 20 -淡水系统.. (20)关于海洋钻井平台（19）........................................................................................ - 20 -生活水排放系统SANITARY DISCHAREGE SYSTEM .. (20)关于海洋钻井平台（20）........................................................................................ - 20 -盐水系统,BRINE SYSTEM (20)关于海洋钻井平台（21）........................................................................................ - 21 -基油系统，BASE OIL SYSTEM 。

钻井平台各系统简介不知道从什么时候起，石油的价格节节攀升。

能源越来越紧张的今天，很多国家把目光从陆地转向了海洋。

自从世界上第一个海洋钻井平台制造出来以后，海洋工程有了长足的发展。

在几十米甚至上3~4000米深的海底钻一口井并不是一件容易的事，因为在海上环境的复杂多变以及恶劣。

经常要承受巨浪和暴风的袭击。

而钻井又要保持一个相对稳定的作业环境。

才能把一根根长长的钻杆钻进海底。

钻井平台从近海到深海，主要可以分为座底式，自升式，半潜式、钻井船等。

座底式是指，平台的结构直接座在海床上，几乎和陆上钻井没多大区别。

所以它们的可钻探深度很有限。

只能在几十米的水深的浅海区域作业。

自升式，又叫jack-up。

顾名思义，这种平台可以象千斤顶一样可以升降它的高度。

它典型的特征就式3-4条腿。

高高的绗架结构。

上面安装又齿条。

平台本体安装有齿轮。

它们一起啮合，传动。

在到达钻井区域的时候，腿就慢慢的伸到海床上。

平台就靠这几条腿站在海里了。

因为考虑到拖航的稳性，腿不能太长。

所以这种平台一般在120~150米水深的近海区作业。

半潜式，最新的已经到了第6代了。

这种平台综合了钻井船和坐底式驳船的优点，是漂浮在海面上的。

这样的话，它们就可以在更深的水域工作了；船体灌放水，可以调节吃水深度，保持船体稳定。

塔的下部是相当容积的浮筒，上面是若干个中空的立柱，支撑着上部平台平台上面是全部的钻井装备和必要的生活设施。

整个平台靠浮筒浮在水面。

它们带有2~3级动态定位系统，海底声纳定位系统，卫星定位系统等来保证平台的相对稳定的坐标。

它们有各种位移补偿装置来补偿海况带来的不稳定状况。

钻井船，钻井船是设有钻井设备，能在水面上钻井和移位的船，也属于移动式(船式)钻井装置。

较早的钻井船是用驳船、矿砂船、油船、供应船等改装的，现在已有专为钻井设计的专用船。

目前，已有半潜、坐底、自升、双体、多体等类型。

钻井船在钻井装置中机动性最好，但钻井性能却比较差。

钻井船与半潜式钻井平台一样，钻井时浮在水面。

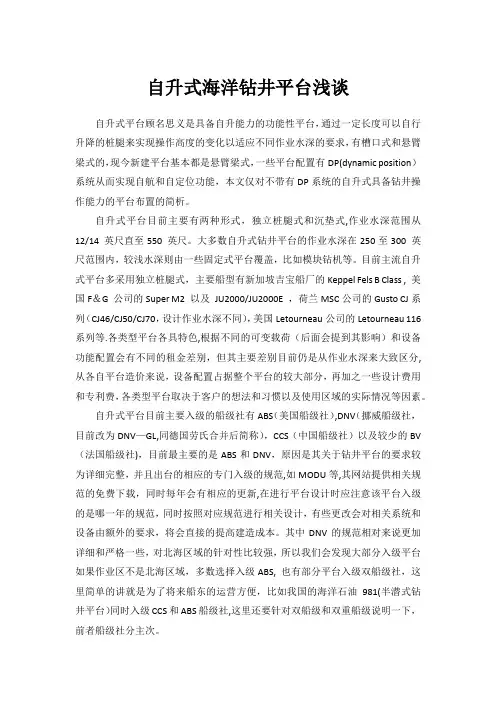

自升式海洋钻井平台浅谈自升式平台顾名思义是具备自升能力的功能性平台，通过一定长度可以自行升降的桩腿来实现操作高度的变化以适应不同作业水深的要求，有槽口式和悬臂梁式的，现今新建平台基本都是悬臂梁式，一些平台配置有DP(dynamic position）系统从而实现自航和自定位功能，本文仅对不带有DP系统的自升式具备钻井操作能力的平台布置的简析。

自升式平台目前主要有两种形式，独立桩腿式和沉垫式,作业水深范围从12/14 英尺直至550 英尺。

大多数自升式钻井平台的作业水深在250至300 英尺范围内，较浅水深则由一些固定式平台覆盖，比如模块钻机等。

目前主流自升式平台多采用独立桩腿式，主要船型有新加坡吉宝船厂的Keppel Fels B Class , 美国F＆G 公司的Super M2 以及JU2000/JU2000E ，荷兰MSC公司的Gusto CJ系列（CJ46/CJ50/CJ70，设计作业水深不同），美国Letourneau公司的Letourneau 116 系列等.各类型平台各具特色,根据不同的可变载荷（后面会提到其影响）和设备功能配置会有不同的租金差别，但其主要差别目前仍是从作业水深来大致区分,从各自平台造价来说，设备配置占据整个平台的较大部分，再加之一些设计费用和专利费，各类型平台取决于客户的想法和习惯以及使用区域的实际情况等因素。

自升式平台目前主要入级的船级社有ABS（美国船级社）,DNV（挪威船级社，目前改为DNV—GL,同德国劳氏合并后简称），CCS（中国船级社）以及较少的BV （法国船级社)，目前最主要的是ABS和DNV，原因是其关于钻井平台的要求较为详细完整，并且出台的相应的专门入级的规范,如MODU等,其网站提供相关规范的免费下载，同时每年会有相应的更新,在进行平台设计时应注意该平台入级的是哪一年的规范，同时按照对应规范进行相关设计，有些更改会对相关系统和设备由额外的要求，将会直接的提高建造成本。

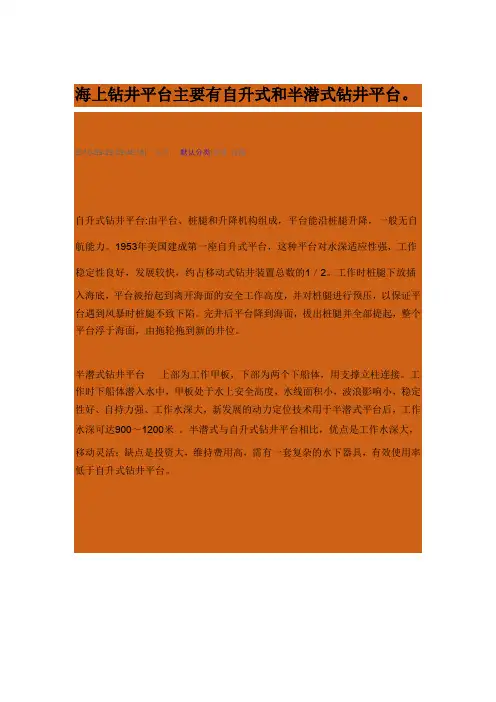

海上钻井平台主要有自升式和半潜式钻井平台。

2010-09-29 09:46:15| 分类：默认分类|字号订阅
自升式钻井平台:由平台、桩腿和升降机构组成，平台能沿桩腿升降，一般无自航能力。

1953年美国建成第一座自升式平台，这种平台对水深适应性强，工作稳定性良好，发展较快，约占移动式钻井装置总数的1／2。

工作时桩腿下放插
入海底，平台被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。

完井后平台降到海面，拔出桩腿并全部提起，整个平台浮于海面，由拖轮拖到新的井位。

半潜式钻井平台上部为工作甲板，下部为两个下船体，用支撑立柱连接。

工作时下船体潜入水中，甲板处于水上安全高度，水线面积小，波浪影响小，稳定性好、自持力强、工作水深大，新发展的动力定位技术用于半潜式平台后，工作水深可达900～1200米。

半潜式与自升式钻井平台相比，优点是工作水深大，移动灵活；缺点是投资大，维持费用高，需有一套复杂的水下器具，有效使用率低于自升式钻井平台。
