1、编制依据1.1编制依据1.1.1《中华人民共和国职业病防治法》20xx年国家主席令第60号；1.1.2《中华人民共和国放射性污染防治法》20xx年国家主席令第6号；1.1.3《放射性同位素与射线装置安全和防护条例》20xx年国务院第449号令；1.1.4《放射性同位素与射线装置安全许可管理办法》20xx年国家环保总局令第31号；1.1.5《关于γ射线探伤装置的辐射安全要求》20xx年国家环保总局8号文件；1.1.6《放射工作人员职业健康管理办法》20xx年卫生部令第55号；1.1.7《放射工作卫生防护管理办法》20xx 年卫生部令第17号；1.1.8《电离辐射防护与辐射源安全基本标准》GB18871-2002；1.1.9《工业γ射线探伤放射卫生防护标准》GBZ132-2002；1.1.10《工业X射线探伤放射卫生防护标准》GBZ117-2006；编制说明本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安全的基本标准及技术标准要求进行编制。
2、适用范围2.1本措施明确了放射工作人员、工业射线探伤装置及辐射源和射线探伤工作场所的辐射防护安全要求及辐射防护的安全措施。
ICS点击此处添加ICS号点击此处添加中国标准文献分类号DB11 北京市地方标准DB 11/T 1033—2013工业射线探伤辐射安全和防护分级管理要求Requirements for radiation safety and protection of industrial radiography2013-12-20发布2014-01-01实施目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分级管理 (2)5 通用管理要求 (2)6 分级管理要求 (5)参考文献 (11)前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由北京市环境保护局提出并归口。
本标准由北京市环境保护局组织实施。
本标准起草单位：中国原子能科学研究院。
本标准主要起草人：何荣华、王绍林、李航、薛建中、陈文梅。
引言为规范北京市工业射线探伤行业的辐射安全和防护管理，根据《中华人民共和国放射性污染防治法》、《放射性同位素与射线装置安全和防护条例》和《放射性物品运输安全管理条例》等法律法规制定本标准。
工业射线探伤辐射安全和防护分级管理要求1 范围本标准规定了工业射线探伤辐射安全和防护的通用和分级管理要求。
本标准适用于固定式和移动式工业射线探伤作业的辐射安全和防护管理。
本标准不适用于工业射线探伤设备生产、销售过程中的辐射安全和防护管理。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14058 γ射线探伤机GBZ 117 工业X射线探伤放射卫生防护标准DB11/ 412-2010 放射性物品库安全防范要求DB11/ 413-2007 放射性物品公路运输风险等级和安全防范要求3 术语和定义下列术语定义适用于本文件。
3.1工业射线探伤 Industrial radiography利用X、γ射线探伤装置（包括含放射源的探伤机、产生X射线的X射线机）对物件进行探伤作业的活动。

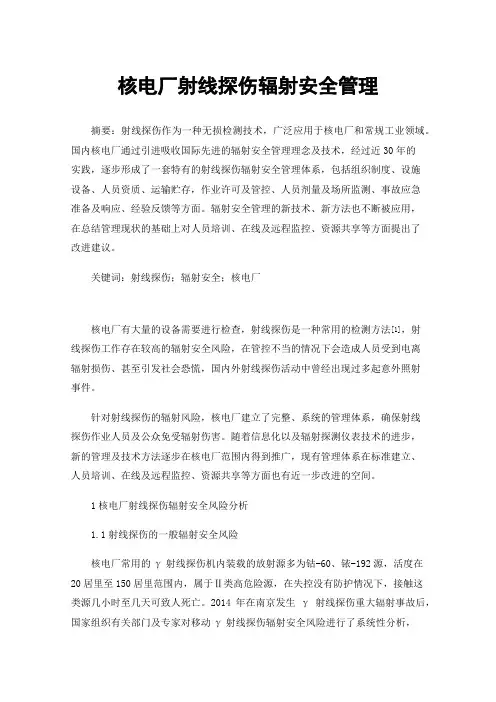

核电厂射线探伤辐射安全管理摘要：射线探伤作为一种无损检测技术，广泛应用于核电厂和常规工业领域。
国内核电厂通过引进吸收国际先进的辐射安全管理理念及技术，经过近30年的实践，逐步形成了一套特有的射线探伤辐射安全管理体系，包括组织制度、设施设备、人员资质、运输贮存，作业许可及管控、人员剂量及场所监测、事故应急准备及响应、经验反馈等方面。
辐射安全管理的新技术、新方法也不断被应用，在总结管理现状的基础上对人员培训、在线及远程监控、资源共享等方面提出了改进建议。
关键词：射线探伤；辐射安全；核电厂核电厂有大量的设备需要进行检查，射线探伤是一种常用的检测方法[1]，射线探伤工作存在较高的辐射安全风险，在管控不当的情况下会造成人员受到电离辐射损伤、甚至引发社会恐慌，国内外射线探伤活动中曾经出现过多起意外照射事件。
针对射线探伤的辐射风险，核电厂建立了完整、系统的管理体系，确保射线探伤作业人员及公众免受辐射伤害。
随着信息化以及辐射探测仪表技术的进步，新的管理及技术方法逐步在核电厂范围内得到推广，现有管理体系在标准建立、人员培训、在线及远程监控、资源共享等方面也有近一步改进的空间。
1核电厂射线探伤辐射安全风险分析1.1射线探伤的一般辐射安全风险核电厂常用的γ射线探伤机内装载的放射源多为钴-60、铱-192源，活度在20居里至150居里范围内，属于Ⅱ类高危险源，在失控没有防护情况下，接触这类源几小时至几天可致人死亡。
2014年在南京发生γ射线探伤重大辐射事故后，国家组织有关部门及专家对移动γ射线探伤辐射安全风险进行了系统性分析，识别出九方面的主要风险[2]，其中固有风险、退役或换源风险、环境风险和社会风险等级低，贮存风险、运输风险、管理风险等级中，作业风险和违规风险等级高。
1.2核电厂射线探伤特有的辐射安全风险由于核电厂内有核设施在运行，射线探伤源的引入可能会导致核安全的辐射监控系统核安全功能的报警，射线探伤作业过程中可能把核安全相关的设备和系统划入作业隔离区，影响其监控及故障紧急处理活动，因此射线探伤作业时引入的附加核安全风险需要进行特别管控。

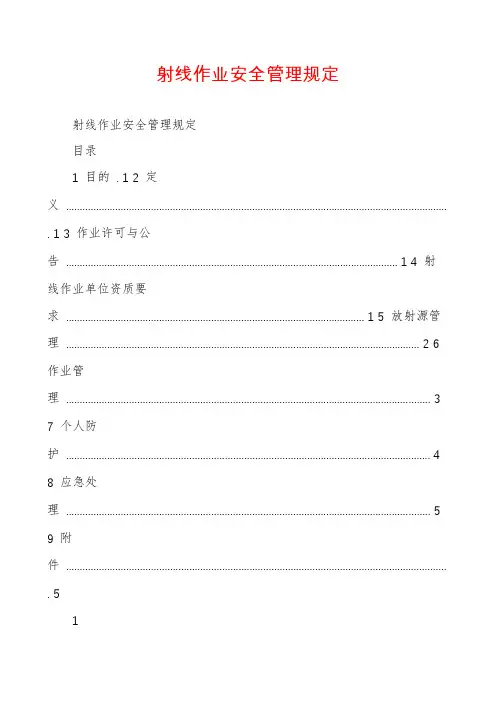

射线作业安全管理规定射线作业安全管理规定目录1 目的 . 12 定义 ........................................................................................................................................... . 1 3 作业许可与公告 ......................................................................................................................... 1 4 射线作业单位资质要求 ............................................................................................................. 1 5 放射源管理 ................................................................................................................................. 2 6 作业管理 (3)7 个人防护 (4)8 应急处理 (5)9 附件 ........................................................................................................................................... . 511 目的为了加强射线作业的监督管理，保证施工现场放射源与射线装置的安全应用，保障人体健康，保护环境，制定本规定。
GBZ132-2002工业γ射线探伤卫生防护标准Radiological protection standards for industrial gamma defect detecting前言本标准第4～8章和附录A、附录B为强制性的，其余为推荐性的。
根据《中华人民共和国职业病防治法》制定本标准。
原标准GB18465-2001与本标准不一致的，以本标准为准。
本标准编制过程中主要参考GB14058、DIN54115第1部分及其附件和DIN54115第5部分的内容，并结合我国的实际情况而编制。
本标准的附录A、附录B是规范性附录。
本标准由中华人民共和国卫生部提出并归口。
本标准起草单位:山东省医学科学院、放射医学研究所。
本标准主要起草人:邓大平、侯金鹏、朱建国、温继惠、汪春亮。
本标准由中华人民共和国卫生部负责解释。
1 范围本标准规定了γ射线探伤机防护性能及其使用过程中的放射防护和有关监测要求。
本标准适用于应用γ射线探伤机进行金属构件内部结构的无损检测实践。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB4075 密封放射源分级GB11806 放射性物质安全运输规定GB/T14058 γ射线探伤机3 术语和定义下列术语和定义适用于本标准。
3.1 移动式探伤 mobile defect detecting在室外、生产车间或安装现场用手提式或移动式γ射线探伤机进行探伤的工作过程。
3.2 固定式探伤 stationary defect detecting在专用γ射线探伤室内用固定安装的或可有限移动的探伤机进行γ射线探伤的工作过程。
3.3 γ射线探伤室 gamma defect detecting room放置γ射线探伤机和被检物体进行γ射线探伤并具有一定屏蔽作用的专用照射室。
文件编号：RHD-QB-K4637 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX关于X射线探伤装置的辐射安全要求标准版本关于X射线探伤装置的辐射安全要求标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
为了加强我省X射线探伤的辐射安全管理，规范X射线探伤作业，避免恶性辐射事故的发生，根据《放射性同位素与射线装置安全和防护条例》等国家相关规定制定本要求：一、固定式工业X射线探伤辐射安全要求（一）探伤室建筑屏蔽设计探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑X射线直射、散射效应。
探伤室的设计应由有相应资质的单位承担。
（二）固定式工业X射线探伤室的辐射安全措施应具有冗余性、多重性和独立性，其基本要求如下：1．安全联锁1）门机联锁探伤室进出工件大门和人员通道门应与探伤机联锁。
即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开。
2）门灯联锁探伤室内墙、进出工件大门外侧和控制台上应各有工作状态警示灯，并与门联锁。
2．紧急止动装置在探伤室内墙上应安装多个串联并有明显标识的“紧急止动”开关，该开关应与控制台上的“紧急止动”按扭联动。
一旦按下按扭，X 射线探伤机高压电源被切断，人员通道门可以从内侧打开。
3．钥匙控制探伤机的电源启动钥匙与人员通道门的钥匙以及控制台上的钥匙应牢固连接。
该串钥匙应与便携式X辐射剂量仪（须具报警功能）连在一起，随操作员进出探伤室。
（三）警告标志探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱，控制区边界应设置明显可见的警告标志。
探伤作业时，应有声音警示，灯箱应醒目显示“禁止入内”。
（四）通风系统根据探伤室空间大小、x射线机的管电压和管电流、以及探伤作业时间，探伤室内应设置相应排风量的通风系统，使臭氧浓度低于国家标准要求。
GBZ132-2002工业γ射线探伤卫生防护标准Radiological protection standards for industrial gamma defect detecting前言本标准第4～8章和附录A、附录B为强制性的，其余为推荐性的。
根据《中华人民共和国职业病防治法》制定本标准。
原标准GB18465-2001与本标准不一致的，以本标准为准。
本标准编制过程中主要参考GB14058、DIN54115第1部分及其附件和DIN54115第5部分的内容，并结合我国的实际情况而编制。
本标准的附录A、附录B是规范性附录。
本标准由中华人民共和国卫生部提出并归口。
本标准起草单位:山东省医学科学院、放射医学研究所。
本标准主要起草人:邓大平、侯金鹏、朱建国、温继惠、汪春亮。
本标准由中华人民共和国卫生部负责解释。
1 范围本标准规定了γ射线探伤机防护性能及其使用过程中的放射防护和有关监测要求。
本标准适用于应用γ射线探伤机进行金属构件内部结构的无损检测实践。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB4075 密封放射源分级GB11806 放射性物质安全运输规定GB/T14058 γ射线探伤机3 术语和定义下列术语和定义适用于本标准。
3.1 移动式探伤 mobile defect detecting在室外、生产车间或安装现场用手提式或移动式γ射线探伤机进行探伤的工作过程。
3.2 固定式探伤 stationary defect detecting在专用γ射线探伤室内用固定安装的或可有限移动的探伤机进行γ射线探伤的工作过程。
3.3 γ射线探伤室 gamma defect detecting room放置γ射线探伤机和被检物体进行γ射线探伤并具有一定屏蔽作用的专用照射室。
北京市生态环境局办公室关于开展辐射安全隐患排查三年行动的通知文章属性•【制定机关】北京市生态环境局办公室•【公布日期】2020.06.01•【字号】京环办〔2020〕68号•【施行日期】2020.06.01•【效力等级】地方规范性文件•【时效性】失效•【主题分类】核与辐射安全管理正文北京市生态环境局办公室关于开展辐射安全隐患排查三年行动的通知京环办〔2020〕68号各区生态环境局，北京经济技术开发区城市运行局、综合执法局，市放废中心、市辐射中心，各相关单位：为落实国务院关于开展安全生产专项整治三年行动有关精神，生态环境部定于2020年5月至2022年12月组织开展全国核与辐射安全隐患排查。
根据《生态环境部办公厅关于开展核与辐射安全隐患排查工作的通知》（环办核设函〔2020〕215号）要求，结合本市实际，现将本市组织开展辐射安全隐患排查三年行动（2020-2022年）有关事项通知如下：一、排查对象（一）核技术利用单位1.重点核技术利用单位：除生态环境部直接监管外的，涉及Ⅲ类以上放射源、Ⅱ类以上射线装置和非密封放射性物质应用的核技术利用单位（纯销售类单位除外），共约270家。
每年度排查名单由辐射处另行发送。
2.其他核技术利用单位：除“重点核技术利用单位”以外的核技术利用单位。
其中主要排查涉及Ⅳ类和Ⅴ类放射源使用、2022年12月前许可证到期的Ⅲ类射线装置生产使用单位，共约1500家。
每年度排查名单由各区按要求自行梳理。
（二）地方生态环境部门市生态环境局（辐射处、辐射中心、放废中心）；区生态环境部门。
二、排查重点内容（一）核技术利用单位1.辐射安全与防护设施运行和管理，高风险移动放射源在线监控要求落实情况。
（1）重点排查安全防护设施日常运行维护管理情况，检查其设置是否符合相关法规标准要求并核实其有效性；（2）对伽玛射线移动探伤单位还应结合高风险移动放射源在线监控建设工作，检查在线监控要求落实情况，并根据《关于进一步加强γ射线移动探伤辐射安全管理的通知》（环办函〔2014〕1293号）检查现场作业安全管理要求落实情况。
关于印发《关于γ射线探伤装置的辐射安全要求》的通知
国家环境保护总局文件
环发[2007]8号
各省、自治区、直辖市环境保护局（厅）：
为加强对我国γ射线探伤辐射安全和防护工作的监督管理，促进γ射线探伤行业的健康发展，我局组织制定了《关于γ射线探伤装置的辐射安全要求》（以下简称《要求》），现予发布执行。
各级环保部门应加强对生产、销售、使用γ射线探伤装置单位的监管，严格辐射安全许可证的审批，加大对使用γ射线探伤装置单位的监督检查力度。
2 007年年底前完成辖区内生产、销售、使用γ射线探伤装置单位的辐射安全许可证换发工作。
不符合本《要求》的单位不得换发许可证。
2007年7月1日后，不符合《要求》的γ射线探伤装置不得出厂。
在用的γ射线探伤装置应在2007年底前整改达到《要求》，2008年1月1日后，不符合《要求》的γ射线探伤装置不得继续使用。
各省、自治区、直辖市环境保护局（厅）应将《要求》转发辖区内各γ射线探伤装置生产、销售、使用单位，要求各有关单位严格落实，提高γ射线探伤的安全水平，减少辐射事故的发生。
附件：关于γ射线探伤装置的辐射安全要求
二○○七年一月十五日主题词：环保辐射探伤装置要求通知
抄送：中国原子能科学研究院，中国核动力研究设计院，成都中核高通同位素股份有限公司，国电电力建设研究所海门探伤设备联营厂，丹东市阳光仪器有限公司。
附件：
关于γ射线探伤装置的辐射安全要求
根据《放射性同位素与射线装置安全和防护条例》和《γ射线探伤机》（G B/T14058－93）等国家有关规定制定本要求。
一、生产γ射线探伤装置用放射源单位的要求
（一）γ射线探伤装置（以下简称探伤装置）放射源的安全性能等级应满足《密封放射源一般要求和分级》（GB4075－2003）的要求。
（二）探伤装置装源（包括更换放射源）应由放射源生产单位进行操作，并承担安全责任，放射源生产单位也可委托有能力的单位进行装源操作。
生产、销售、使用探伤装置单位不得自行进行装源操作。
放射源活度不得超过该探伤装置设计的最大额定装源活度。
（三）应具备探伤装置安全性能检验能力，每次装源前应对探伤装置进行检验，符合安全性能要求的，方可装源。
（四）每次装源时必须用该探伤装置原生产单位生产的新源辫更换旧源辫。
进口探伤装置的源辫可用国产的替换，但需经放射源生产单位认可。
（五）放射源生产单位应按环境保护主管部门要求给放射源编码，并将放射源编码卡固定在探伤装置明显位置。
（六）持有放射源的单位将废旧放射源交回生产单位、返回原出口方或者送交放射性废物集中贮存单位贮存的，应当在该活动完成之日起20日内向其所在地省、自治区、直辖市人民政府环境保护主管部门备案。
二、生产探伤装置单位的要求
生产探伤装置的单位必须取得省级环境保护主管部门颁发的辐射安全许可证（销售和使用放射源许可证）。
其生产的探伤装置的说明书中应当告知用户该装置含有放射源及其相关技术参数和结构特性，并告知放射源的潜在辐射危害及相应的安全防护措施。
其设计、生产的探伤装置应满足下列要求，不合格的产品不得出厂。
（一）放射源容器
装有设计的最大额定装源活度的放射源时，容器的表面剂量率应满足《γ
射线探伤机》（GB/T14058－93）中的要求。
放射源容器应进行《γ射线探伤机》中规定的性能试验，并满足标准要求。
（二）安全锁
探伤装置必须设置安全锁，并配置专用钥匙。
1．源辫返回到源容器后，该锁方能锁死；
2．安全锁锁死时，源辫应不能移动；安全锁打开后，源辫方能移离源容器；
3．钥匙不在锁上时，安全锁仍能锁死。
（三）联锁装置
探伤装置应设有安全联锁装置。
1．安装或拆卸驱动装置时，源辫应不能移离源容器；
2．非工作状态时，源辫应锁闭在源容器内；
3．工作状态时，驱动装置应保持与源容器连接，随时可将源辫摇回源容器内。
（四）源托、输源管、控制缆等配件
源托（包括源辫，源辫与控制缆联接点）承受的拉力应满足如下要求：铥－170源托300牛顿，铱－192源托和硒－75源托500牛顿，钴－60源托700牛顿。
采用输源管和远距离操作的探伤装置，输源管和控制缆必须进行性能试验，并满足《γ射线探伤机》等相关标准要求。
更换输源管、控制缆和源辫等配件时，必须使用该探伤装置原生产厂家的合格配件。
（五）源辫位置指示器系统
探伤装置应具有源辫位置指示器系统，该指示器系统应具有如下功能：
1．用不同灯光颜色分别显示源辫在源容器内或外；
2．用数字显示源辫离开源容器的距离；
3．用音响提示源辫已离开源容器。
（六）标志和标识
在探伤装置的放射源容器表面固定金属铭牌，铭牌上应铭刻下列内容：
1．符合《电离辐射防护与辐射源安全基本标准》（GB 18871－2002）的电离辐射警告标志；
2．探伤装置生产厂名称；
3．产品名称；
4．出厂编号；
5．出厂日期；
6．放射源核素名称；
7．设计的最大装源活度。
（七）放射源编码卡
放射源编码卡与探伤装置应可靠联接，且便于更换。
更换放射源时，放射源编码卡应随之更换，确保与容器内的放射源一一对应。
（八）自动式探伤装置的保护装置
自动式探伤装置应具有故障保护装置。
探伤装置发生故障时，保护装置能自动关闭屏蔽闸或自动使放射源回到源容器内，避免人员受到过量照射。
三、使用探伤装置单位的要求
（一）至少有1名以上专职人员负责辐射安全管理工作。
（二）从事移动探伤作业的，应拥有5台以上探伤装置。
（三）每台探伤装置须配备2名以上操作人员，操作人员应参加辐射安全与防护培训，并考核合格。
（四）必须取得省级环境保护主管部门颁发的辐射安全许可证。
（五）探伤装置的安全使用期限为10年，禁止使用超过10年的探伤装置。
（六）明确2名以上工作人员专职负责放射源库的保管工作。
放射源库设置红外和监视器等保安设施，源库门应为双人双锁。
探伤装置用毕不能及时返回本单位放射源库保管的，应利用保险柜现场保存，但须派专人24小时现场值班。
保险柜表面明显位置应粘贴电离辐射警告标志。
（七）制定探伤装置的领取、归还和登记制度，放射源台帐和定期清点检查制度。
定期核实探伤装置中的放射源，明确每枚放射源与探伤装置的对应关系，做到账物相符，一一对应。
核实时应有2人在场，核实记录应妥善保存，并建立计算机管理档案。
（八）每个月对探伤装置的配件进行检查、维护，每3个月对探伤装置的性能进行全面检查、维护，发现问题应及时维修。
并做好记录。
严禁使用铭牌模糊不清或安全锁、联锁装置、输源管、控制缆、源辨位置指示器等存在故障的探伤装置。
（九）探伤作业时，至少有2名操作人员同时在场，每名操作人员应配备一台个人剂量报警仪和个人剂量计。
个人剂量计应定期送交有资质的检测部门进行测量，并建立个人剂量档案。
（十）每次探伤工作前，操作人员应检查探伤装置的安全锁、联锁装置、位置指示器、输源管、驱动装置等的性能。
（十一）探伤装置必须专车运输，专人押运。
押运人员须全程监护探伤装置。
（十二）室外作业时，应设定控制区，并设置明显的警戒线和辐射警示标识，专人看守，监测控制区的辐射剂量水平。
（十三）作业结束后，必须用辐射剂量监测仪进行监测，确定放射源收回源容器后，由检测人员在检查记录上签字，方能携带探伤装置离开现场。
（十四）探伤装置转移到外省、自治区、直辖市使用的，使用单位应当于活动实施前填写“放射性同位素异地使用备案表”，先向使用地省级环境保护主管部门备案，经备案后，到移出地省级环境保护主管部门备案。
异地使用活动结束后，使用单位应在放射源转移出使用地后20日内，先后向使用地、移出地省级环境保护主管部门注销备案。
（十五）更换放射源时，探伤装置使用单位应向所在地省级环境保护主管
部门提交《放射性同位素转让审批表》，申请转入放射源。
探伤装置使用单位、放射源生产单位应当在转让活动完成之日起20日内，分别将1份《放射性同位素转让审批表》报送各自所在地省级环境保护主管部门备案。
（十六）发生或发现辐射事故后，当事人应立即向单位的辐射安全负责人和法定代表人报告。
事故单位应根据法规要求，立即向使用地环境保护主管部门、公安部门、卫生主管部门报告。
（十七）使用固定γ射线探伤室的单位可参照从事移动γ射线探伤工作的单位进行管理。
固定γ射线探伤室应满足下述要求：
1．探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑γ射线直射、散射效应。
2．探伤室应安装固定式辐射剂量仪，剂量率水平应显示在控制机房内，并与门联锁。
3．应配置便携式辐射检测报警仪，该报警仪应与防护门钥匙、探伤装置的安全锁钥匙串结一起。
4．探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱。
探伤作业时，应由声音警示，灯箱应醒目显示“禁止入内”。
5．γ射线探伤室的各项安全措施必须定期检查，并做好记录。
