一体式冷凝燃气锅炉产品特点及参数

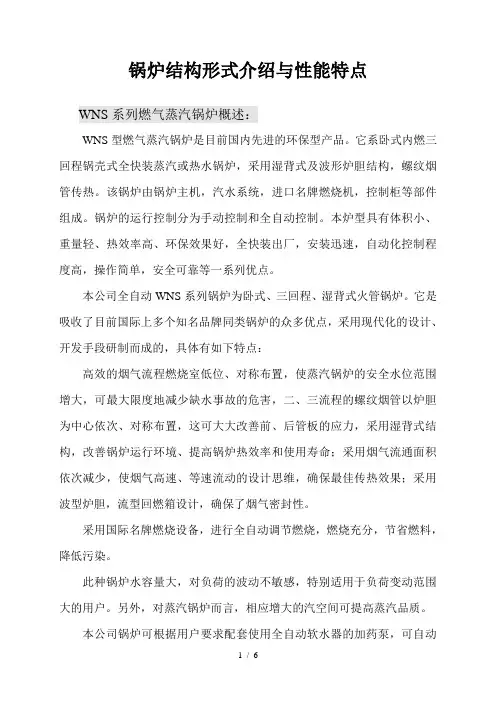

锅炉结构形式介绍与性能特点WNS系列燃气蒸汽锅炉概述：WNS型燃气蒸汽锅炉是目前国内先进的环保型产品。

它系卧式内燃三回程锅壳式全快装蒸汽或热水锅炉，采用湿背式及波形炉胆结构，螺纹烟管传热。

该锅炉由锅炉主机，汽水系统，进口名牌燃烧机，控制柜等部件组成。

锅炉的运行控制分为手动控制和全自动控制。

本炉型具有体积小、重量轻、热效率高、环保效果好，全快装出厂，安装迅速，自动化控制程度高，操作简单，安全可靠等一系列优点。

本公司全自动WNS系列锅炉为卧式、三回程、湿背式火管锅炉。

它是吸收了目前国际上多个知名品牌同类锅炉的众多优点，采用现代化的设计、开发手段研制而成的，具体有如下特点：高效的烟气流程燃烧室低位、对称布置，使蒸汽锅炉的安全水位范围增大，可最大限度地减少缺水事故的危害，二、三流程的螺纹烟管以炉胆为中心依次、对称布置，这可大大改善前、后管板的应力，采用湿背式结构，改善锅炉运行环境、提高锅炉热效率和使用寿命；采用烟气流通面积依次减少，使烟气高速、等速流动的设计思维，确保最佳传热效果；采用波型炉胆，流型回燃箱设计，确保了烟气密封性。

采用国际名牌燃烧设备，进行全自动调节燃烧，燃烧充分，节省燃料，降低污染。

此种锅炉水容量大，对负荷的波动不敏感，特别适用于负荷变动范围大的用户。

另外，对蒸汽锅炉而言，相应增大的汽空间可提高蒸汽品质。

本公司锅炉可根据用户要求配套使用全自动软水器的加药泵，可自动完成给水的软化，加药以及树脂的再生等过程。

本公司锅炉为小型快装锅炉，供货范围内的承压元件都在厂内组装完好，具有噪音小，对地基无特殊要求，这可大大减少安装费用的基建投资。

检修方便，前后烟箱采用活动式结构，可方便地对锅炉内部进行检查、维修和清理。

全自协智能控制，本公司卧式内燃锅炉的最大特点在于拥有功能强大，安全的控制系统；控制系统的主要元件采用进口的高质量产品，并且是采用一体化控制设备和可编程控制器（PLC）联合控制。

使自动化程度和运行可靠程度大大提高，使锅炉的操作更加简便、直观。

2吨、3吨、4吨燃气锅炉参数一、2吨燃气锅炉参数制造厂家：陕西德力能源科技有限责任公司品牌：范德力额定功率：1400KW，120Kcal*104运行压力：常压热效率（按低位发热值）:108%氮氧化物排放：NOx低于30mg最高水出温度：90℃燃烧方式：全预混数字直流变频、金属表面燃烧使用燃料：天然气、液化气、NG、LNG、CNG供气压力：2-7Kpa耗气量：123.5Nm3/h电功率：2400W电源：380V/50Hz供暖面积：12000-20000平米热水产量（17℃进，43℃出）：46T噪音：＜50dB(A)烟气温度：30＜60℃外形尺寸：长*宽*高 2018*900*1663接口尺寸：供回水口DN125mm，燃气管DN65mm，烟囱直径DN315mm，冷凝水排放口DN32mm二、3吨燃气锅炉参数制造厂家：陕西德力能源科技有限责任公司品牌：范德力额定功率：2100KW，180Kcal*104运行压力：常压热效率（按低位发热值）:108%氮氧化物排放：NOx低于30mg最高水出温度：90℃燃烧方式：全预混数字直流变频、金属表面燃烧使用燃料：天然气、液化气、NG、LNG、CNG 供气压力：2-7Kpa耗气量：185.1Nm3/h电功率：2800W电源：380V/50Hz供暖面积：18000-30000平米热水产量（17℃进，43℃出）：69T噪音：＜50dB(A)烟气温度：30＜60℃外形尺寸：长*宽*高 2800*900*1663接口尺寸：供回水口DN150mm，燃气管DN80mm，烟囱直径DN360mm，冷凝水排放口DN32mm三、4吨燃气锅炉参数制造厂家：陕西德力能源科技有限责任公司品牌：范德力额定功率：2800KW，240Kcal*104运行压力：常压热效率（按低位发热值）:108%氮氧化物排放：NOx低于30mg最高水出温度：90℃燃烧方式：全预混数字直流变频、金属表面燃烧使用燃料：天然气、液化气、NG、LNG、CNG供气压力：2-7Kpa耗气量：246.8Nm3/h电功率：2800W电源：380V/50Hz供暖面积：24000-40000平米热水产量（17℃进，43℃出）：92T噪音：＜50dB(A)烟气温度：30＜60℃外形尺寸：长*宽*高 3300*1000*1663接口尺寸：供回水口DN150mm，燃气管DN80mm，烟囱直径DN400mm，冷凝水排放口DN32mm。

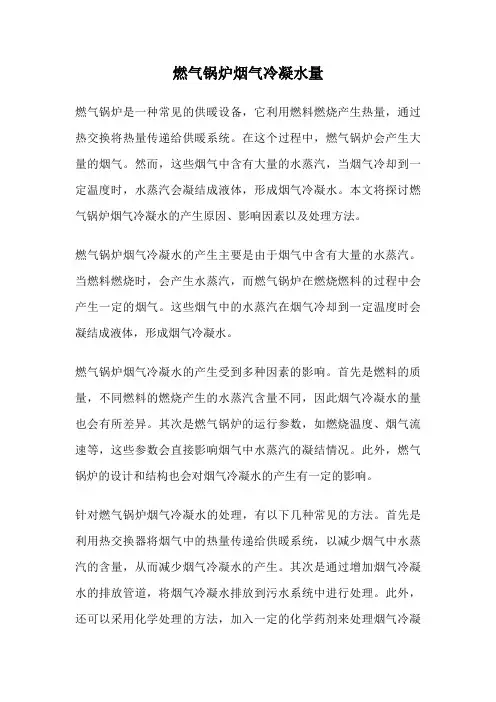

燃气锅炉烟气冷凝水量燃气锅炉是一种常见的供暖设备，它利用燃料燃烧产生热量，通过热交换将热量传递给供暖系统。

在这个过程中，燃气锅炉会产生大量的烟气。

然而，这些烟气中含有大量的水蒸汽，当烟气冷却到一定温度时，水蒸汽会凝结成液体，形成烟气冷凝水。

本文将探讨燃气锅炉烟气冷凝水的产生原因、影响因素以及处理方法。

燃气锅炉烟气冷凝水的产生主要是由于烟气中含有大量的水蒸汽。

当燃料燃烧时，会产生水蒸汽，而燃气锅炉在燃烧燃料的过程中会产生一定的烟气。

这些烟气中的水蒸汽在烟气冷却到一定温度时会凝结成液体，形成烟气冷凝水。

燃气锅炉烟气冷凝水的产生受到多种因素的影响。

首先是燃料的质量，不同燃料的燃烧产生的水蒸汽含量不同，因此烟气冷凝水的量也会有所差异。

其次是燃气锅炉的运行参数，如燃烧温度、烟气流速等，这些参数会直接影响烟气中水蒸汽的凝结情况。

此外，燃气锅炉的设计和结构也会对烟气冷凝水的产生有一定的影响。

针对燃气锅炉烟气冷凝水的处理，有以下几种常见的方法。

首先是利用热交换器将烟气中的热量传递给供暖系统，以减少烟气中水蒸汽的含量，从而减少烟气冷凝水的产生。

其次是通过增加烟气冷凝水的排放管道，将烟气冷凝水排放到污水系统中进行处理。

此外，还可以采用化学处理的方法，加入一定的化学药剂来处理烟气冷凝水中的污染物。

燃气锅炉烟气冷凝水的产生量与燃气锅炉的能效密切相关。

能效高的燃气锅炉能够更好地利用燃料中的热量，减少烟气中的水蒸汽含量，从而减少烟气冷凝水的产生。

因此，在选购燃气锅炉时，应该选择能效高的产品，以减少对环境的污染。

燃气锅炉烟气冷凝水是燃气锅炉运行过程中产生的一种废水。

烟气冷凝水的产生与燃料质量、燃气锅炉的运行参数以及燃气锅炉的设计和结构有关。

为了减少烟气冷凝水的产生，可以通过改善燃气锅炉的能效、增加烟气冷凝水的排放管道以及采用化学处理等方法来处理烟气冷凝水。

选择能效高的燃气锅炉也是减少烟气冷凝水产生的有效途径。

通过合理的处理和管理，可以减少燃气锅炉烟气冷凝水对环境的影响，保护环境的可持续发展。

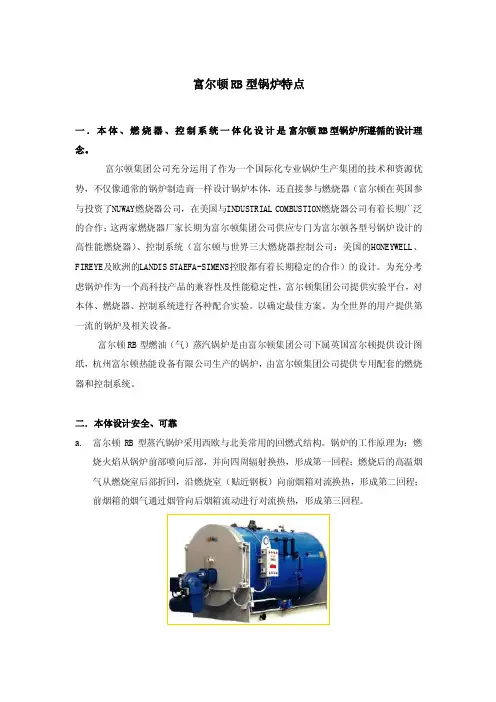

富尔顿RB型锅炉特点一．本体、燃烧器、控制系统一体化设计是富尔顿RB型锅炉所遵循的设计理念。

富尔顿集团公司充分运用了作为一个国际化专业锅炉生产集团的技术和资源优势，不仅像通常的锅炉制造商一样设计锅炉本体，还直接参与燃烧器（富尔顿在英国参与投资了NUWAY燃烧器公司，在美国与INDUSTRIAL COMBUSTION燃烧器公司有着长期广泛的合作；这两家燃烧器厂家长期为富尔顿集团公司供应专门为富尔顿各型号锅炉设计的高性能燃烧器）、控制系统（富尔顿与世界三大燃烧器控制公司：美国的HONEYWELL、FIREYE及欧洲的LANDIS STAEFA-SIMENS控股都有着长期稳定的合作）的设计。

为充分考虑锅炉作为一个高科技产品的兼容性及性能稳定性，富尔顿集团公司提供实验平台，对本体、燃烧器、控制系统进行各种配合实验。

以确定最佳方案。

为全世界的用户提供第一流的锅炉及相关设备。

富尔顿RB型燃油（气）蒸汽锅炉是由富尔顿集团公司下属英国富尔顿提供设计图纸，杭州富尔顿热能设备有限公司生产的锅炉，由富尔顿集团公司提供专用配套的燃烧器和控制系统。

二．本体设计安全、可靠a.富尔顿RB型蒸汽锅炉采用西欧与北美常用的回燃式结构。

锅炉的工作原理为：燃烧火焰从锅炉前部喷向后部，并向四周辐射换热，形成第一回程；燃烧后的高温烟气从燃烧室后部折回，沿燃烧室（贴近钢板）向前烟箱对流换热，形成第二回程；前烟箱的烟气通过烟管向后烟箱流动进行对流换热，形成第三回程。

RB锅炉外型图b.富尔顿RB型是一款湿背式锅炉，区别于干背式结构，燃烧室末端管板的另一面是水空间，即整个燃烧室浸没在水中，为全湿背设计。

富尔顿RB型蒸汽锅炉框架采用前后两块整体钢板，结构整洁、美观。

RB剖面图c.富尔顿RB型蒸汽锅炉的燃烧室设计在本体的中间低位，烟管左右均布，这种设计使锅炉本体所受热应力对称，形成了中间向上两边向下的两个对称水循环圈，保证锅炉的受热均匀；底部则形成一个相对“稳定”的碱度沉降区，方便日常排污，易于锅炉的运行管理。

什么是全预混冷凝燃⽓锅炉？所谓全预混冷凝燃⽓锅炉，就是将⽬前最节能的两个技术——全预混燃烧技术和冷凝技术，融合于⼀体的新型锅炉。

全预混燃烧技术，是将空⽓与天然⽓预先混合后输送到⾦属纤维燃烧头内部，利⽤炉内先导引燃，在⾦属纤维表⾯形成⽆数细⼩低温⽕焰，从⽽达到稳定超低排放的燃烧技术。

全预混表⾯燃烧技术可以⼴泛的应⽤在热辐射、烘⼲、⼯业窑炉等场景，更适合配套铸铝材质的冷凝锅炉，通过其顶置燃烧室的结构特点，充分发挥出超低排放、运⾏稳定的技术特点。

冷凝就是把天然⽓燃烧产⽣的⽔蒸⽓冷却成⽔，这个过程中会放出部分热量，然后把这部分热量利⽤吸收，这样可使排烟温度⼤⼤降低（50度⾄95度，普通锅炉排烟温度在170度⾄240度），使烟⽓中的⽔蒸⽓饱和析出，在冷凝过程中带⾛部分有害⽓体，真正达到⾼效，节能，环保的⽬的。

冷凝技术是锅炉领域⽬前最顶尖的技术，多采⽤硅铝合⾦的材质，该材料特点：耐⾼温，耐腐蚀，流动性强，便于铸造，体积轻便，优越的导热性，⽆最⼩⽔温及流量要求，可以使冷凝锅炉达到最佳运⾏状态。

全预混冷凝燃⽓锅炉的优势更⾼效最⼤负荷80~60，热效率在97.4%~98.5%最⼤负荷50~30，热效率在103%~106.80%负荷50~30，热效率可达108%⽬前国家标准⼀级能效标准是94%更节能根据热要求，伺服调整输⼊功率，强⼤的控制系统使每台锅炉处在最节能的范围内运⾏；⽆论是酒店,医院,商场,⼯⼚,市政热⼒改造以及区域集中供暖等场所，通过使⽤冷凝技术可以从本质上实现节能，排烟温度接近回⽔温度，如使⽤PVC烟囱，较常规锅炉节能最⾼可达20%，最多可实现节能40%；全预混冷凝燃⽓炉还可根据热量需求的多少，实现怠速10%-100%变频调节，精确进⾏⾃适应变频输出热量，为您节省更多燃⽓。

更环保使⽤热管式预热器，把烟⽓降到⽔蒸⽓露点温度以下，有效降低了排烟温度，烟⽓中⼤部分的SO，CO等酸性物质都能够很好的凝结下来，有效的控制了烟⽓中的有害⽓体的排放:⼀氧化碳CO＜60mg/m3，氮氧化物NOx的排放可以控制在18mg/m3~30mg/m3，并随冷凝⽔流⼊中和池。

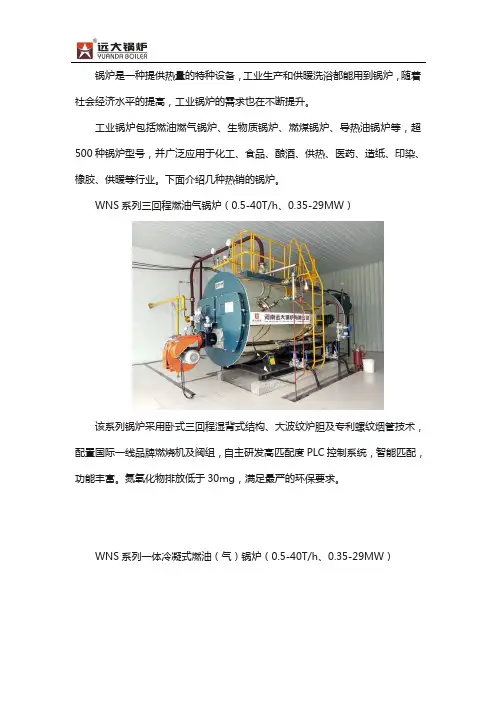

锅炉是一种提供热量的特种设备，工业生产和供暖洗浴都能用到锅炉，随着社会经济水平的提高，工业锅炉的需求也在不断提升。

工业锅炉包括燃油燃气锅炉、生物质锅炉、燃煤锅炉、导热油锅炉等，超500种锅炉型号，并广泛应用于化工、食品、酿酒、供热、医药、造纸、印染、橡胶、供暖等行业。

下面介绍几种热销的锅炉。

WNS系列三回程燃油气锅炉（0.5-40T/h、0.35-29MW）该系列锅炉采用卧式三回程湿背式结构、大波纹炉胆及专利螺纹烟管技术，配置国际一线品牌燃烧机及阀组，自主研发高匹配度PLC控制系统，智能匹配，功能丰富。

氮氧化物排放低于30mg，满足最严的环保要求。

WNS系列一体冷凝式燃油（气）锅炉（0.5-40T/h、0.35-29MW）该系列锅炉采用本体、节能器、冷凝器一体式组合化设计，热能梯级利用，排烟温度极低，热效率高达99%以上。

节能器、冷凝器内置钢铝复合鳍片管逆流布置，强化传热。

Z-WNS系列真空热水锅炉（0.35-7MW）真空锅炉配置多路换热器，可同时实现多路供热。

真空锅炉负压运行，并设有多重保护功能，安全可靠，永不爆炸；外观精巧，安装方便，维保方便，无需监检。

YY（Q）W系列导热油锅炉（35-1200万大卡）该系列锅炉采用三回程圆盘管结构，盘管端部采用缩口盘管，有效的保护了锅炉端部的炉墙，配有先进的燃烧装置，锅炉运行全自动化。

DZL系列新型水火管燃煤/生物质锅炉（1-100T/h、0.7-70MW）DZL系列锅炉，为单锅筒纵置式链条炉排锅炉，热效率高于行业数据，能效实测高达86.2%，快装、组装、半组装出厂，运输、安装周期及费用减少30%以上。

SZL系列双锅筒水管燃煤/生物质锅炉（2-100T/h、1.4-70MW）该系列采用双锅筒偏置炉膛结构（呈D型布置），炉膛内设计了旋风燃烬室结构，高温烟气通过高速旋转、混合燃烧、灰尘分离，从而达到炉内一级除尘、节能、环保的效果；炉膛容积大，可适用各种生物质燃料，受热面积大，升压快，出力足，能耗低。

10吨燃气锅炉，根据介质可以分为蒸汽锅炉和热水锅炉。

蒸汽锅炉主要用在粮油、化工、建材、纺织印染、食品、包装等行业中；热水锅炉主要用在部队、学校、酒店、住宅小区等集中供暖及生活用水方面；另外也可以用蒸汽锅炉加热交换器用来供暖及提供生活用水。

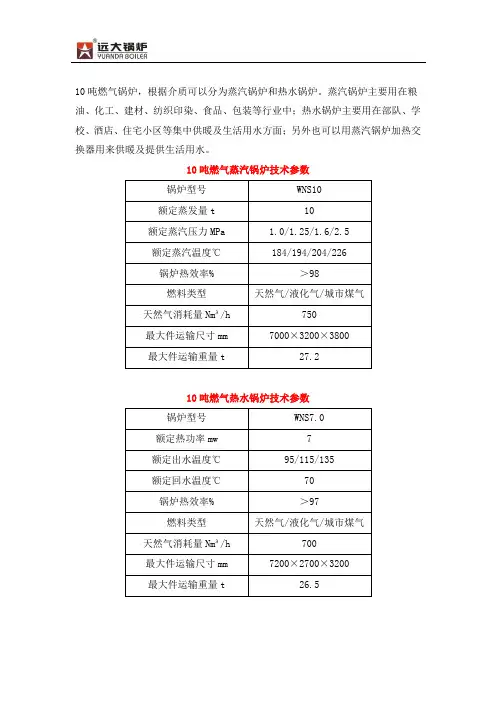

10吨燃气蒸汽锅炉技术参数
10吨燃气热水锅炉技术参数
食品厂用10吨燃气蒸汽锅炉运行现场
以上10吨燃气锅炉为WNS系列卧式三回程结构锅炉，采用全湿背式结构设计，大波纹炉胆及专利螺纹烟管技术，配置国际一线品牌燃烧机及阀组，自主研发高匹配度PLC控制系统，多重联锁保护功能，全方位保护设备运行安全可靠。

还有一种结构是一体冷凝结构燃气蒸汽锅炉，采用本体、节能器、冷凝器一体式组合化设计，热能梯级利用，排烟温度极低，热效率高达99%以上。

节能器、冷凝器内置钢铝复合鳍片管逆流布置，强化传热。

（如下图所示）
包装厂用WNS系列10吨燃气冷凝锅炉
关于以上两种结构锅炉如何选择，如果您生产工艺中需要冷凝水回收，建议您选择一体冷凝结构燃气锅炉；如果不需要的话，选择卧式三回程结构锅炉就可以了。

锅炉生产厂区
河南远大锅炉有限公司，1956年建厂，60年来专注工业锅炉研发、生产、销售，拥有A级锅炉、D级压力容器制造许可证以及二级锅炉安装、改造、维修资质。

远大锅炉安排专业的技术团队为用户量身选型，定制方案。

产品远销海内外86个国家和地区，运行现场安全稳定，工况良好，氮氧化物排放量符合环保标准。

8U .52.40.03 / 01.13 C h a n g e s r e s e r v e dUser information manualPictured: Q85SN, Q130SN Q85SP , Q130SPNotice! This manual must be retained for future reference.- Do not store or use gasoline or other flammablevapors and liquids in the vicinity of this or any other appliance.- WHAT TO DO IF YOU SMELL GAS - Do NOT try to light any appliance.- Do NOT touch any electrical switch. - Do NOT use any phone in your building.- Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’sinstructions.- If you cannot reach your gas supplier, call the firedepartment.WARNING!If you do not follow these instructions exactly, a fire or explosion may result causing property damage, personal injury or loss of life.High efficiency condensing gas boilerQ85SN/Q130SN/Q175SN/Q205SN/Q175CN Q85SP/Q130SP/Q175SP/Q205SP/Q175CPAddress: 103 International Drive, Peachtree City, GA, 30269Toll-free: 1-800-621-9419 • Fax: 678-829-1666 • WARNING!Installation and service must be performed by a licensed professional, service agency or the gas supplier.O p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s2Contents of instructionsThese instructions contain important information for the safe use of Rinnai Q-Series gas boilers.These user instructions are intended for the owner or responsible tenant of the premises where the boiler is installed.Subject to technical changesChanges may be made to the illustrations, process steps and technical data as a result of our policy of continuous improvement without prior notice.Updating of documentationPlease contact us if you have any suggestions for improvements or corrections.Find our contact details on the back of this manual.O p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s3Please observe these instructions in the interest of your own safety.The boiler is designed to heat water for a central heating system and, if applicable, generating domestic hot water. The boiler is delivered with a burner controller pre-installed.The boiler can be fitted with a modulating outdoor reset control ARV12 (included), a room controller RS100 (optional), a zone controller (optional) or an On/Off thermostat or relay panel end switch(accessories).The following defined terms are used throughout the documentation to bring attention to the presence of hazards of various risk levels. Notices give important information concerning the operation of the product.DANGER:Indicates the presence of hazards that will cause severe personal injury, death or substantial property damage.WARNING:Indicates the presence of hazards that can cause severe personal injury, death or substantial property damage .CAUTION:Indicates presence of hazards that will or can cause minor personal injury or property damage.NOTICE:Indicates special instructions on installation, operation or maintenance that are important but not related to personal injury or propertydamage.CAUTIONWARNINGNOTICEiDANGERO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s4These operating instructions describe the operation of the Rinnai Q-Series condensing gas boilers. This manual is for the end user. For installation and servicing there is a installation & servicing instructions manual for the installer.Read this manual fully before operating the boiler. In case of doubt or errors contact your installer. The manufacturer reserves the right to change the specifications and dimensions without prior notice.Work on the boiler must be carried out by a State licenced contractor, (Ref: Gas Safety Installation and Use) using correctly calibrated instruments with current test certification.O p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e sO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s6Should overheating occur or the gas supply fail to shut off, do not turn off or disconnect the electrical supply to the pump. Instead, shut off the gas supply at a location external to the appliance.Protection for corrosionDo not use any sprays, chlorine containing agents, solvents, paint etc. around the boiler or around the air intake supply entrance of the boiler. These substances have negative influences on the boiler and can lead to corrosion resulting in failure ofthe boiler.DANGERNOTICEiChecking the water pressureCheck the water pressure in the central heating installation regularly.Use only potable water for filling.Additives only after clearance by Rinnai.Contact your installer in case of doubt.Spray cans containing chloro-/fluorcarbons Ammonium and/or ammonium solutions Permanent wave solutions (hair product)Chlorinated waxes and/or cleanersSwimming pool chemicals based on chlorine Calcium chloride used for thawingSodium chloride used for water softening Refrigerant leaksPaint or varnish removersHydrochloric acid/muriatic acid Cements and gluesAntistatic fabric softeners used in clothes dryersChlorine-type bleaches, detergents, and cleaning solvents found in household laundry roomsAdhesives used to fasten building products and other similar productsDry cleaning/laundry areas and establishments Swimming poolsMetal fabrication plants Beauty shopsRefrigeration repair shops Photo processing plants Auto body shopsPlastic manufacturing plantsFurniture refinishing areas and establishments New building construction Remodeling areasGarages with workshopsWARNINGO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s7has an integrated domestic hot water feature.The boiler is provided with a integrated control system. Because an outdoor sensor is connected to the boiler, the boiler works weather dependantly. This means that the boiler control measures the outside temperature and flow temperature. With this data the boiler calculates the optimal flow temperature for the installation.When the boiler is connected to an RS100 room thermostat information can be retrieved from the boiler. For more information about the Rinnai thermostats. Please refer to the user manuals.On the bottom left side of the front panel there is a small door. Through the transparent panel you can see the boiler status on the display. After opening this door you will find the function buttons. On the following pages you will find the explanation of the function buttons and display messages.O p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s8Only licensed professionals who are trained for these boilers are permitted to make alterations in the controller to program the boiler to the installation.1. Display .See following pages for further information.2. ON-OFF SwitchThis switch turns the power supply to the boiler on or off.3. Central Heating program button.Switching the Central Heating on or off (Led on/off);4. Hot Water program button.Switching the Domestic Hot Water (DHW) facility on or off (Led on/off);5. Pump program button.When the pump program LED is ON, the pumpis switched into a continuous circulation mode. When the pump mode is switched OFF, LED is off the pump is control by the boiler processor. In most situations it is best to leave the pump mode OFF and let the boiler control cycle the pump as needed.During freezing temperatures it is possible (when there is no outside sensor connected), to manually place the circulation pump in constant circulation mode, thus reducing the chance of freezing pipes (garage, attic or other cold spaces / rooms) which are sensitive to frost.NOTICEiNOTICEiO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s96 Mode-button.Only for Service personel 7 Step-button.After briefly pressing, the water pressure can be retrieved.After pressing for 5 seconds it switches from the Good-state to technical read out and vice versa (see following pages);8 Reset-button.When a fault occurs it will be shown by the flashing E (Error) with a number code after which the boiler is shut down. After pressing the reset key you can try to start the boiler again. If the error message keeps occurring contact your installer.DO NOT attempt to make repairs or remove any of the boiler panels. Contact a licensed professional to make necessary repairs oradjustments.WARNINGO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s10Two boiler displays, “Good or Technical” see below.Goodor standard read out.During this reading the display will only show what is necessary. Under normal circumstances the display will give a Good reading. In case of a fault this will be shown with, alternate display of Good, with an E or BL code. See further "Errors, maintenance and warranty" .TechnicalThe second way is a technical read out. In normal situations the following will be shown:• on the left the status in which the boiler is active (see bottom of this page);• on the right the supply temperature in °F; • the water pressure in the installation in PSI. When a message (E or BL code) is necessary this will be shown instead of the technical read out.Operation indication(in the first display position by technical read out)No heat demand Fan pre/post purge Ignition phaseBurner active on central heating Burner active on DHW Fan checkBurner off when room thermostat is demanding Pump overrun phase for central heating Pump overrun phase for hot waterBurner off because of to high flow temperatureAutomatic de-aeration program (Press no button for 17 min.)O p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s11The installation will function optimally with a water pressure of between 16 and 18 PSI.If the water pressure drops below 12 PSI, the display will show FILL . During this message the boiler will remain functioning at a reduced level. After replenishing the system (see following chapter) just above 22 PSI the message FILL will disappear and the boiler will function normally again.When the water pressure drops below 10 PSI, the display will show a flashing FILL text.The boiler will shut down and will function normally again after replenishing the system to just above 22 PSI.To retreive the water pressure on the display from the Good reading:- Press the Step key once briefly. The water pressure will be shown.Press the Step key briefly to return to the Good reading .Water pressure is too high (>42 PSI), if HIGH indication remains continuously visible, the boiler is taken out of operation. The installation pressure needs to be decreased by draining water until thepressure is between 16 and 18 PSI.Message ' Water pressure too low' on your RS100 thermostat.On the display of the RS100 a low water pressure can be indicated. For further information see the relevantuser manual.O p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s12The central heating installation needs to be filled with potable (drinking) water. For topping up the installation you use the filling loop according to the following procedure:Contact your licensed professional installer if your installation is not provided with a filling loop.1 Switch all functions off (heating, DHW and pump);2 Briefly push the 'STEP'-button: P x.x = water pressure in PSI;3 Slowly open the filling loop (Indication on display increases);4 Fill up slowly to between 16 and 18 PSI;5 STOP appears on the display;6 Close the filling loop;7 De-aerate the complete installation , start at the lowest point;8 Check the water pressure and if necessary top it up; 9 Close the filling loop;10 Activate functions required (heating, DHWand/or pump );11 If A xx appears on the display, wait for 17 minutes;12 Check the waterpressure and if necessary top it up to 16 to 18 PSI13 Close the filling loop;14 Press the ‘STEP’-button;15 Be sure that the filling loop is closed.After the automatic de-aeration programm (A xx) is finished the boiler will return to the Good reading or Technical reading.NOTICEiO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s13Holiday period:Adjust the thermostat* to the holiday period. See the user thermostat manual. The hot water facility can be switched off by means of the program button on the control panel.Re-setting the central heating system: , , when these are activated. Switch off the power supply. When the boiler is being drained one should take into account that a part of the heating water will remain in the boiler. When risk of freezing arises one should take care that the remaining central heating water in the boiler does not freeze.Holiday* If you have a RS100 thermostat it is provided with a holiday program. The holiday period can be adjusted on the thermostat itself. The central heating and DHW supply are switched off during that period. There is also the option that only the central heating is switched off. With all of these possibilities the freeze protection system is active.Check the water pressure regularly and top up the installation when necessary.The working pressure of the installation should be between 16 and 18 PSIO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s14If a fault is detected the boiler will be blocked. This will be reflected, by an alternate display of Good, with an E of Error or a BL of Blocking and a number code.You can try to reset the boiler by pressing the Reset key once. If the problem remains please contact your installer and inform them about the fault and give them the number code.If you discover any leaks from the boiler contact your installer.We advise you to obtain a service contract with your installer for regular maintance and adjustment to keep your boiler safe and in good condition.The casing of the boiler consists of metal and plastic parts which can be cleaned with a normal non abrasive cleaning agent.Periodic cleaning of the condensate collection and disposal system must be carried out.Before putting the boiler into operation after periodic cleaning fill the condensate trap with 1.27 cups / 300 ml of water.Step 1: Condensate trap- First remove the condensation cup (7); Check this for impurities. If there are no impurities it is not necessary to clean the condensate cup - Grease the O-rings again with acid free O-ring grease to make fitting easier;- If there is a leak at the condensation cup (7) or tray (9) the complete condensate trap unit (10) has to be replaced by # 809000054;Step 2: Refitting is done in reverse order.Note that all gaskets seal completely.NOTICEi NOTICEi NOTICEi NOTICEiO p e r a t i n g i n s t r u c t i o n s R i n n a i Q -S e r i e s15Maintenance or changes to the appliance may only be carried out by a licensed professional.You can find the warranty conditions in the warranty card which is supplied with the boiler.NOTICEiE. & O. E.T h i s r e n e w e d p u b l i c a t i o n c a n c e l s a l l p r e v i o u s i n s t a l l a t i o n i n s t r u c t i o n s . T h e c o m p a n y r e s e r v e s t h e r i g h t t o c h a n g e t h e s p e c i fi c a t i o n s a n d d i m e n s i o n s w i t h o u t p r i o r n o t i c e .Distributor for the USARinnai America Corporate • 103 International Drive • Peachtree City, GA 30269To l l F r e e : (800) 621-9419 • Te l : (678) 829-1700 • F a x : (678) 829-1666 • E -m a i l : i n f o @r i n n a i.u s • I n t e r n e t : w w w.r i n n a i.u s800000010 01/2013。

型号：WNS2-1.25-Q 卧式内燃湿背式三回程锅壳式燃气锅炉耗气量（满负荷）：155方/h（一体冷凝锅炉耗气量（满负荷）：140方/ h）新郑市香料厂2吨燃气锅炉运行现场关于燃气锅炉询价时需要注意的：很多客户询问燃气锅炉总是问2吨燃气锅炉多少钱，其实燃气锅炉分为蒸汽锅炉和热水锅炉。

两种锅炉差别还是比较大的！之所以叫两吨锅炉指的是蒸汽锅炉蒸发量是2吨（一小时出两吨蒸汽），热水锅炉热功率是1.4兆瓦近似于2吨的蒸汽锅炉因此也叫2吨燃气锅炉。

（0.7兆瓦（60万大卡）热水锅炉近似于1吨蒸汽锅炉）因此在询问燃气锅炉的时候一定要说明您的用途！以确定型号以及实际运行时锅炉的耗气量！蒸汽锅炉用途广泛——建材、食品、化工、医疗等热水锅炉主要是供暖、洗浴、饮用开水2吨燃气蒸汽锅炉三维模型——系统图展示配置燃烧器为意大利利雅路RS190/M 原装进口美观大方噪音小性能稳定立式不锈钢给水泵——相比老式卧式水泵不易漏水噪音小功率小新型燃气锅炉——一体冷凝锅炉锅壳式燃气锅炉耗气量（满负荷）：140方/h本体为两回程，外置节能器冷凝器（普通燃气锅炉锅炉尾部只有一个节能器）！效率更高——99.8%一体冷凝锅炉特点卧式三回程（外置）燃气锅炉结构特点1、卧式全湿背式结构，整体布置紧凑，美观大方。

2、优化对流受热面积布置，适当增加了本体排烟温度，减轻了锅炉低负荷运行时管板结露腐蚀。

3、增加了炉胆长度，降低了炉膛出口烟气温度，改善了回燃室管板的工作环境。

4、波形炉胆和强化传热元件螺纹烟管的合理应用，不仅强化了高温烟气的紊流传热，而且有效吸收了炉体的热应力，增强了锅炉使用的稳定性。

5、一体冷凝技术，效率高达99.8%，满负荷情况每出一吨蒸汽锅炉耗气量比普通燃气锅炉节省10方天然气，柴油的话能节约6公斤。

一体冷凝技术原理：天然气燃烧化学方程式如下：CH4+2O2==CO2↑+2H2O↑1 2 1 216 64 44 36可以看到烟气成分二氧化碳和水蒸气体积比：VCO2：VH2O=1:2水蒸气的热量（这部分热量大）是可以利用的，通过冷凝器水蒸气凝结成水释放出汽化潜热，热量被锅炉吸收！排烟温度有效降低到55℃。

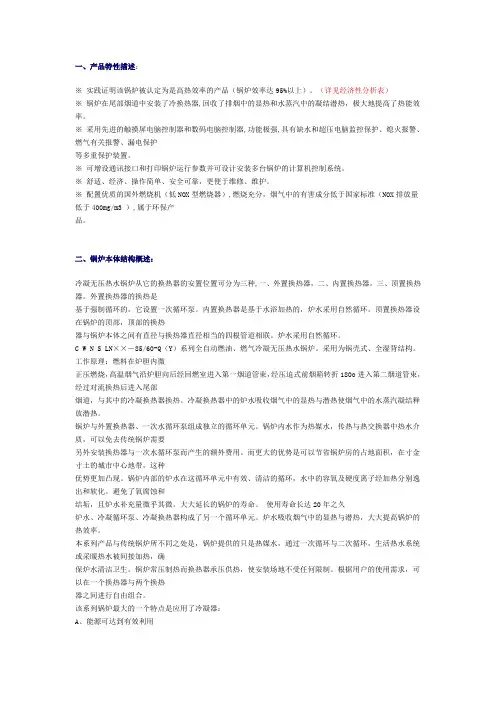

一、产品特性描述：※ 实践证明该锅炉被认定为是高热效率的产品（锅炉效率达95%以上）。

（详见经济性分析表）※ 锅炉在尾部烟道中安装了冷换热器,回收了排烟中的显热和水蒸汽中的凝结潜热，极大地提高了热能效率。

※ 采用先进的触摸屏电脑控制器和数码电脑控制器,功能极强,具有缺水和超压电脑监控保护、熄火报警、燃气有关报警、漏电保护等多重保护装置。

※ 可增设通讯接口和打印锅炉运行参数并可设计安装多台锅炉的计算机控制系统。

※ 舒适、经济、操作简单、安全可靠，更便于维修、维护。

※ 配置优质的国外燃烧机（低NOX型燃烧器）,燃烧充分，烟气中的有害成分低于国家标准（NOX排放量低于400mg/m3 ）,属于环保产品。

二、锅炉本体结构概述：冷凝无压热水锅炉从它的换热器的安置位置可分为三种,一、外置换热器，二、内置换热器，三、顶置换热器。

外置换热器的换热是基于强制循环的，它设置一次循环泵。

内置换热器是基于水浴加热的，炉水采用自然循环。

顶置换热器设在锅炉的顶部，顶部的换热器与锅炉本体之间有直径与换热器直径相当的四根管道相联。

炉水采用自然循环。

C W N S LN××－85/60-Q（Y）系列全自动燃油、燃气冷凝无压热水锅炉。

采用为锅壳式、全湿背结构。

工作原理：燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室进入第一烟道管束，经压迫式前烟箱转折180o进入第二烟道管束，经过对流换热后进入尾部烟道，与其中的冷凝换热器换热。

冷凝换热器中的炉水吸收烟气中的显热与潜热使烟气中的水蒸汽凝结释放潜热。

锅炉与外置换热器、一次水循环泵组成独立的循环单元。

锅炉内水作为热媒水，传热与热交换器中热水介质，可以免去传统锅炉需要另外安装换热器与一次水循环泵而产生的额外费用。

而更大的优势是可以节省锅炉房的占地面积，在寸金寸土的城市中心地带，这种优势更加凸现。

锅炉内部的炉水在这循环单元中有效、清洁的循环，水中的容氧及硬度离子经加热分别逸出和软化。

随着我国优化能源、推进节能减排政策的不断推行，许多工业领域在为我们带来可靠舒适生活的同时，也在尽量减少对我们这个地球的污染，为环境质量做出一份贡献。

现在生产的工业锅炉也在一代代的提升，不仅在质量上有大的提升，也在节能环保上有很大的突破，冷凝式燃气锅炉就是现在很流行的锅炉中的一种，凭借高效率，低能耗，低NOx排放的优势在未来可持续发展的过程中发挥着重要的作用。

传统锅炉中，排烟温度一般在160-250℃，甚至更高，使得燃料燃烧时产生的水在烟气中处于过热状态的水蒸汽，随烟气从烟囱中流失。

传统锅炉热效率一般只能达到85%左右。

而冷凝式燃气锅炉，它把排烟温度降低到50-70℃，充分回收了烟气中的湿热和水蒸汽的凝结潜热，热效率可达95%以上。

最近市面上常见的两种冷凝式燃气锅炉分别是WNS系列锅壳式湿背燃油燃气锅炉与SZS系列双锅筒纵置式燃油燃气锅炉。

那WNS系列冷凝燃气锅炉与SZS 系列冷凝燃气锅炉两者之间到底有什么区别呢？为众多想采购燃气锅炉的企业进行了归纳汇总，了解下述内容有利于企业对锅炉正确选型。

1、按本体结构来分WNS系列燃气（油）锅炉是火管锅炉；WNS系列卧式内燃全湿背燃油、燃气锅炉，烟气流程分为二回程和三回程二种形式。

燃料经燃烧器燃烧后形成的火炬充满在全波形炉胆内，并通过炉胆壁传递辐射热，此为第一回程。

燃烧产生的高温烟气在回燃室内汇聚，转向进入第二回程，即螺纹烟管管束区，经对流换热后，烟气温度逐渐降低后至前烟箱，二回程锅炉烟气从前烟箱出锅炉本体进入设置在炉顶的节能器和冷凝器，三回程锅炉烟气从前烟箱转向进入第三回程，即光管管束区，随后经后烟箱进入节能器和冷凝器，最后流入烟囱，排入大气。

SZS系列燃气（油）锅炉则为水管锅炉；SZS系列燃油/燃气锅炉为双锅筒、纵置式、D型布置结构，右侧为炉膛，左侧为对流管束；通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。

炉膛四周为膜式水冷壁，炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开，对流管束区后部为拉稀的错列结构，前部为顺列结构，炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区，然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器，最后进入烟道排入大气。

燃油燃气锅炉是目前重点推介的一种锅炉，其燃料为天然气、液化气、轻油、重油等，具有环保、无污染等特点。

其全套设备包括：锅炉本体、燃烧器、控制柜、节能器、冷凝器、水泵、水处理设备、烟囱烟道、阀门仪表等设备。

WNS系列燃油气蒸汽/热水锅炉，卧式三回程湿背式结构设计，同时锅炉采用大炉膛设计，保证了充足的蒸汽储藏空间及受热面积，结合低氮燃烧机，锅炉氮氧化物排放低于30mg，符合北京、西安等高标准地区的环保要求。

WNS系列燃气锅炉技术参数：容量：1-100t/h工作压力：0.7-3.82Mpa额定蒸汽温度：184-450℃给水温度：20/104℃氮氧化物排放：120/80/30mg应用行业：化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院等需要蒸汽的企业。

技术优势：1、锅炉本体采用湿背式三回程结构，锅炉辐射受热面为全波纹炉胆，对流受热面采用螺纹烟管，受热面大，锅炉产热出力足、热效率能高达95%以上，高于国家规定。

2、采用机电一体化控制设备和可编程逻辑控制器(PLC)联合控制方式。

以先进的可编程逻辑控制器(PLC)为控制系统的“中央处理器”。

控制系统通过触摸屏进行操作，使锅炉自动化控制程度和运行可靠程度大大提高，操作更加简便直观。

3、锅炉燃烧室设计合理，完全适应城市煤气、天然气、轻柴油、重油等多种燃料，燃料在炉膛内微正压燃烧，燃烧完全，烟气污染物少，锅炉的烟气黑度、烟尘黑度、浓度、噪音等技术指标均优于国家一类地区标准。

4、燃烧器采用国际著名品牌燃烧器。

配套关键阀门、仪表采用国内优质名牌产品和国际知名品牌，保证锅炉安全运行。

生产车间，生产厂区远大锅炉，64年专注燃气锅炉研发、制造、销售，拥有经验丰富的生产技工团队、先进的锅炉技术支持、专业的售后服务团队，为客户提供专业的锅炉方案、安装调试、售后等一条线服务。

远大锅炉产品遍布全国30多个省市，出口86个国家和地区，客户满意度100%。

锅炉房设备清单及技术要求参数
二、燃气锅炉设备技术要求
1 、主机设备要求：
1.1 设备名称：燃气锅炉
1.2 适用燃料：天然气低压≤5KPa
1.3 设备类型：全预混变频冷凝锅炉
1.4 锅炉单台输出功率：≥1050KW，共2台
1.5 锅炉最大燃气耗量≤105m³/h
1.6运行热效率：额定工况运行热效率：≥100%
1.7额定工作压力：常压运行。

1.8锅炉负荷调节范围：20%～100%
1.9单台噪音：≤80dB （距锅炉1m处测量值）
1.10锅炉本体外表面温度：≤60℃
1.11排烟温度：≤60℃
1.12 电源：380V/50Hz
1.13排放浓度符合当地及国家环保要求，氮氧化物30mg/m³以下。

1.14设计供/回水温度：80℃/60℃。

2 技术要求
2.1燃气热水锅炉标准配置
2.1.1、换热器材质：硅铝合金/不锈钢/
2.1.2、风机助燃，全预混式燃烧
2.1.3、内置式燃烧器及助燃风机
2.1.4、热表面点火，无明火操作
2.1.5、全封闭式燃烧室
2.1.6、内置式无级变频调速燃烧自动控制系统
2.2控制系统要求：
2.2.1锅炉燃烧控制及安全运行程序：炉膛吹扫程序；自动点火程序；安
全运行连锁保护程序；停炉熄火保护程序。

2.2.2锅炉安全保护功能：燃气超、低压保护；低空气压力保护；低水流
保护，避免锅炉干烧；供水温度超温保护，防止水温过热；风机自动吹扫保护，避免燃气爆燃；带火焰监测的意外熄火保护。

2.2.3控制功能：自动点火控制、故障报警显示、供水温度设定、手动复
位功能。

8吨燃气蒸汽锅炉锅炉型号为：WNS8-1.25-Q，该型号表示为WNS系列8吨燃气型蒸汽锅炉，属快装燃气锅炉，根据客户要求的不同配置，锅炉报价是有很大区别的。

8吨燃气蒸汽锅炉辅机配置包括：锅炉本体、燃烧器、控制柜、分气缸、节能器、冷凝器、水泵、水处理设备、烟囱烟道、阀门仪表等。

8吨燃气蒸汽锅炉技术参数说明：锅炉型号：WNS8-1.25-QWNS代表卧式内燃型室燃燃气蒸汽锅炉额定蒸发量：8t额定工作压力：1.25Mpa额定蒸汽温度：194℃锅炉热效率：95%锅炉燃料：天然气、液化气、沼气、煤气等气体。

WNS系列燃气蒸汽锅炉，烟气流程分为二回程和三回程两种形式。

燃料经燃烧器燃烧后形成的火炬充满在全波形炉胆内，并通过炉胆壁传递辐射热，此为第一回程。

燃烧产生的高温烟气在回燃室内汇聚，转向进入第二回程，即螺纹烟管管束区，经对流换热后，烟气温度逐渐降低后至前烟箱，二回程锅炉烟气从前烟箱出锅炉本体进入设置在炉顶的节能器和冷凝器，三回程锅炉烟气从前烟箱转向进入第三回程，即光管管束区，随后经后烟箱进入节能器和冷凝器，最后流入烟囱，排入大气。

技术优势——1、燃料适应性广：可适用如天然气、液化气、沼气、城市煤气等多种燃料2、节省燃料成本：本体后部设计节能器和冷凝器，提高热能利用率，大幅降低天然气等燃料成本3、多重保护措施：设置有超温、超压、缺水、满水、检漏、熄火保护，运行安全可靠4、全自动运行：微正压燃烧，无需引风机，减少锅炉系统投资，降低锅炉运行成本河南远大锅炉有限公司1956年建厂，A级锅炉制造企业，64年工业锅炉生产制造经验，专业供应燃气锅炉、生物质锅炉、燃煤锅炉、导热油锅炉等400多个品种规格，并广泛应用于化工、食品、酿酒、供热、造纸、印染、橡胶等行业，出口孟加拉、印尼、俄罗斯等86个国家及地区。

2.8mw燃气{锅炉}参数燃气锅炉是一种将天然气、液化气、煤气等燃料燃烧后加热水和产生蒸汽的锅炉，具有速度快、控制简单、占地少、污染小等优点。

其中2.8mw燃气锅炉是一种具有2.8MW热功率的燃气锅炉，本文将从其参数方面进行介绍。

一、燃气锅炉的类型和结构燃气锅炉主要分为燃气热水锅炉和燃气蒸汽锅炉两种类型。

在结构上，燃气锅炉分为立式和卧式两种。

立式燃气锅炉流路短、热损失小，适合小功率的燃气锅炉；卧式燃气锅炉占地面积小、结构紧凑，适合中小型燃气锅炉。

二、燃料参数2.8mw燃气锅炉的燃料主要包括天然气、液化气等。

天然气的主要成分为甲烷，含量在97%以上，其他成分包括乙烷、丙烷、丁烷等。

液化气在储存和运输时，通过加温增压使其处于液态状态，使用时需要降温减压，使其转化为气体。

三、热功率参数2.8mw燃气锅炉是一种具有2.8MW热功率的锅炉，这意味着它每小时可以产生2.8MW的热量。

热功率与锅炉的大小有关，一般越大的锅炉热功率越高。

四、额定压力参数燃气锅炉的额定压力指的是锅炉的最高使用压力。

2.8mw燃气锅炉的额定压力一般在0.7MPa 到 1.6MPa之间。

五、效率参数燃气锅炉的效率是指燃料转化为热量的比例，这是决定燃气锅炉经济性的重要因素。

2.8mw燃气锅炉的效率一般在83%到94%之间，不同的锅炉型号和使用条件会有所差别。

六、控制系统参数燃气锅炉的控制系统包括点火系统、燃料供应系统、空气调节系统、水位控制系统、排放系统等。

2.8mw燃气锅炉的控制系统采用数字化控制技术，具有严密的自动控制功能，可以保证锅炉的安全运行和燃料经济性。

2.8mw燃气锅炉的参数包括燃料类型、热功率、额定压力、效率和控制系统等多个方面。

在使用时，需要根据不同的参数进行合理的配置和操作，以保证锅炉的正常运行和经济性。

七、安全性参数燃气锅炉的安全性是使用燃气锅炉时必须重视的问题。

2.8mw燃气锅炉在设计过程中采用了多项安全措施，如安装了多重保险措施，如超压保护、水位控制、燃气漏气自动关闭阀等。

燃气锅炉的价格与以下几个因素有关：1、锅炉结构：卧式三回程结构和一体冷凝结构锅炉价格不同2、锅炉吨位：吨位越大，价格越高3、锅炉辅机配置：燃气锅炉辅机配置包括：燃烧器、控制柜、节能器、冷凝器、水泵、水处理、烟囱烟道、阀门仪表等，不同的辅机选择，锅炉价格不同。

4、安装和运输：不同地区价格不同20吨燃气蒸汽锅炉，多用在大型企业生产中，可以为食品、化工、包装、建材、纺织、印染、制药等工业企业提供生产用汽。

20吨燃气蒸汽锅炉技术参数：锅炉型号：WNS20-1.25-Q锅炉形式：卧式额定蒸发量：20t/h额定蒸汽压力：1.25Mpa额定蒸汽温度：194℃锅炉热效率：92%燃料耗气量：1400m³/h是否提供配套辅机：如有需求可提供配套辅机适用燃料：天然气、液化气、城市煤气、瓦斯气及焦炉煤气等WNS型燃气蒸汽锅炉，为卧式三回程湿背式结构设计，该系列锅炉为快装出厂。

出厂时由三大部分组成;锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。

现场接通气源、电源、水管路即可试车。

大大缩短了安装周期，且可保证产品质量。

1、锅炉设计性能先进。

该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。

2、波形炉胆和螺纹烟管等强化传热元件的应用，不仅强化传热效果，还有效吸收炉体的热胀冷缩。

3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。

4、配套辅机齐全，综合技术性能先进。

5、配置有防爆门，泄压后自动回弹，确保锅炉安全性。

6、304不锈钢外包装，重量较轻，保温性能好，美观大方，不易锈蚀。

商用燃气容积式热水器说明书容积式燃气热水器正面本说明书适用于自由能商用冷凝燃气容积式热水湿背式多回程火管换热系列产品，具体型号请参见适用型号说明。

商用冷凝燃气容积式热水器是指采用燃气作为能源，通过燃气燃烧产生热量进行初次热交换及二次冷凝高效利用烟气温度将贮存在大容量内胆里的冷水加热，等内胆里的水达到预定温度后保温储存,以达到生活、采暖、生产工艺等热水要求的设备，功率在42KW—99KW ,排烟温度在70摄氏度以内，是一种新型热水节能设备。

该技术主要特点：IS高效节能，减少运行能耗费用。

2、全自动，可靠安全：燃气控制系统，全自动控制点火、燃烧，停气后来气5分钟自动点火，系统稳定、操作简便、可靠性高。

3、自动恒温控制，全自动运行：热水器采用自动恒温控制装置，一经开机便进入全自动运行状态，自动恒温、性能稳定、无需看管。

当水温低于设定温度，则燃气自动点燃进行加热；当水温达到设定温度，则热水器自动停机。

4、燃气自动稳压功能：当燃气进气压力在一定范围内（不同气种范围不同）变化时，热水器的出口压力将保持稳定，维持热水器的热负荷不变。

5、熄火保护功能：如因意外点不燃火或停气导致熄火，热水器都会自动切断燃气供应并关闭。

6、超温自动断气：当热水器内的水温因异常达到85。

C时，燃气自动切断，热水器自动停机。

出现此种情况时只有等待热水器温度降低后该装置才自动复位，再次加热需要重新启动热水器。

7、温度/压力安全阀：当热水器的水温如意外达到90。

C或水压超过0.8MPa ,安全阀均会自动打开，泄放过高温度或过高压力。

8、节能环保：低负荷设计，耗气量低，采用加厚型聚氨酯无氟整体发泡保温层，高效节能，并且氧气消耗量和CO等废气排放量低于国家标准。

9、环保：商用冷凝燃气容积式热水器采用了逆流腔及回流腔结构，有效延长了高温烟气与内胆进行热交换的流程，致使排放烟气的温度降至水蒸气露点温度以下，充分利用了高温烟气中水蒸气的气化潜热，使燃气燃烧产生的热量被充分利用，提高了热水器整机工作热效率，大大的降低了烟气排烟温度，使燃烧更充分，使排放的烟气更环保；同时，在热水器的保温维持状态期间，由于逆流腔的作用，其上部高温气流不易逆流至下部，因而很难通过回流腔及排烟口与周边环境形成对流,从而减少了维持热负荷消耗，保温状态时节能40%左右。
