电力电缆故障定位系统

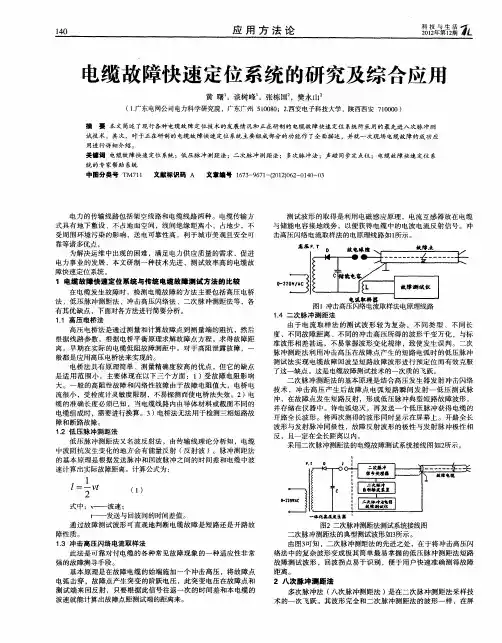

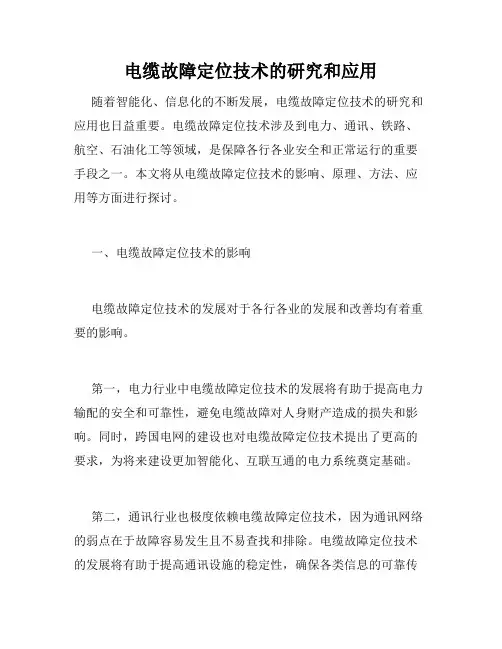

电缆故障定位技术的研究和应用随着智能化、信息化的不断发展，电缆故障定位技术的研究和应用也日益重要。

电缆故障定位技术涉及到电力、通讯、铁路、航空、石油化工等领域，是保障各行各业安全和正常运行的重要手段之一。

本文将从电缆故障定位技术的影响、原理、方法、应用等方面进行探讨。

一、电缆故障定位技术的影响电缆故障定位技术的发展对于各行各业的发展和改善均有着重要的影响。

第一，电力行业中电缆故障定位技术的发展将有助于提高电力输配的安全和可靠性，避免电缆故障对人身财产造成的损失和影响。

同时，跨国电网的建设也对电缆故障定位技术提出了更高的要求，为将来建设更加智能化、互联互通的电力系统奠定基础。

第二，通讯行业也极度依赖电缆故障定位技术，因为通讯网络的弱点在于故障容易发生且不易查找和排除。

电缆故障定位技术的发展将有助于提高通讯设施的稳定性，确保各类信息的可靠传递。

此外，物联网的发展也对电缆故障定位技术的研究提出更高的要求，大规模的物联网将需要更加智能化和高效的电缆故障定位系统。

第三，铁路系统的安全与高效运行密切相关，电缆故障定位技术也在其中发挥着重要的作用。

铁路系统运行时，信号设备、通讯设备、供电设备等均需要使用电缆进行连接。

电缆故障会造成列车的晚点、停运和事故，影响到万千铁路乘客的生命安全，因此电缆故障定位技术对于铁路系统的安全和高效运行至关重要。

第四，石油化工行业是电缆故障定位技术的主要应用领域之一。

高质量、高有效的电缆故障定位技术，对于确保石化系统安全运行至关重要。

石油化工中多数系统都是通过电缆进行控制和通讯的，一旦电缆出现故障就会导致设备无法正常工作，甚至引发事故。

因此，在石油化工行业中，电缆故障定位技术的应用，将直接关系到石化企业的安全和利益。

二、电缆故障定位技术的原理电缆故障定位技术的原理是基于电缆传输特性研究的。

电缆传输特性是指，电缆在输电、通讯过程中电信号的传输特性，包括电缆本身的电气参数（电阻、电感、电容等）、电缆线路的传输特性、电缆的幅度衰减特性等。

电力电缆故障定位的步骤和原理造成电缆故障的原因是复杂的。

要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。

常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。

因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。

故障点查找的步骤是先故障分析再测距，最后精确定位。

1、故障分析故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。

发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。

如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。

2、测距在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。

在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。

（1）行波法测距原理该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。

电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：▲均匀长线的等效电路图在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。

其中波速v和特性阻抗分别为：其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。

可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。

特性阻抗为实数，与频率无关。

两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。

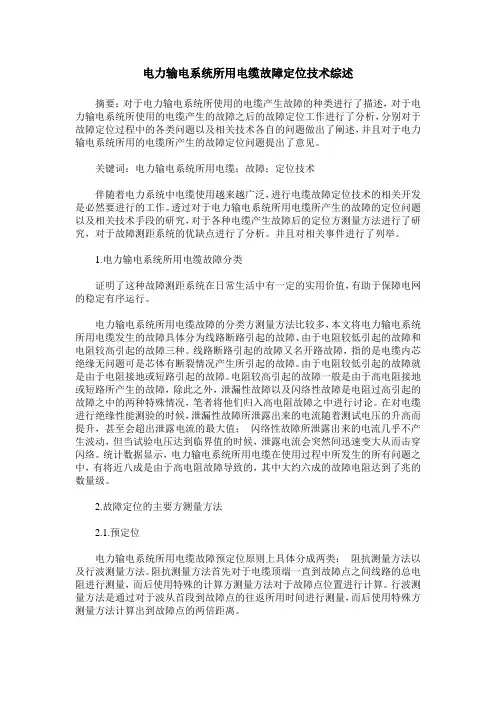

电力输电系统所用电缆故障定位技术综述摘要：对于电力输电系统所使用的电缆产生故障的种类进行了描述，对于电力输电系统所使用的电缆产生的故障之后的故障定位工作进行了分析，分别对于故障定位过程中的各类问题以及相关技术各自的问题做出了阐述，并且对于电力输电系统所用的电缆所产生的故障定位问题提出了意见。

关键词：电力输电系统所用电缆；故障；定位技术伴随着电力系统中电缆使用越来越广泛，进行电缆故障定位技术的相关开发是必然要进行的工作。

透过对于电力输电系统所用电缆所产生的故障的定位问题以及相关技术手段的研究，对于各种电缆产生故障后的定位方测量方法进行了研究，对于故障测距系统的优缺点进行了分析。

并且对相关事件进行了列举。

1.电力输电系统所用电缆故障分类证明了这种故障测距系统在日常生活中有一定的实用价值，有助于保障电网的稳定有序运行。

电力输电系统所用电缆故障的分类方测量方法比较多，本文将电力输电系统所用电缆发生的故障具体分为线路断路引起的故障、由于电阻较低引起的故障和电阻较高引起的故障三种。

线路断路引起的故障又名开路故障，指的是电缆内芯绝缘无问题可是芯体有断裂情况产生所引起的故障。

由于电阻较低引起的故障就是由于电阻接地或短路引起的故障。

电阻较高引起的故障一般是由于高电阻接地或短路所产生的故障，除此之外，泄漏性故障以及闪络性故障是电阻过高引起的故障之中的两种特殊情况，笔者将他们归入高电阻故障之中进行讨论。

在对电缆进行绝缘性能测验的时候，泄漏性故障所泄露出来的电流随着测试电压的升高而提升，甚至会超出泄露电流的最大值；闪络性故障所泄露出来的电流几乎不产生波动，但当试验电压达到临界值的时候，泄露电流会突然间迅速变大从而击穿闪络。

统计数据显示，电力输电系统所用电缆在使用过程中所发生的所有问题之中，有将近八成是由于高电阻故障导致的，其中大约六成的故障电阻达到了兆的数量级。

2.故障定位的主要方测量方法2.1.预定位电力输电系统所用电缆故障预定位原则上具体分成两类：阻抗测量方法以及行波测量方法。

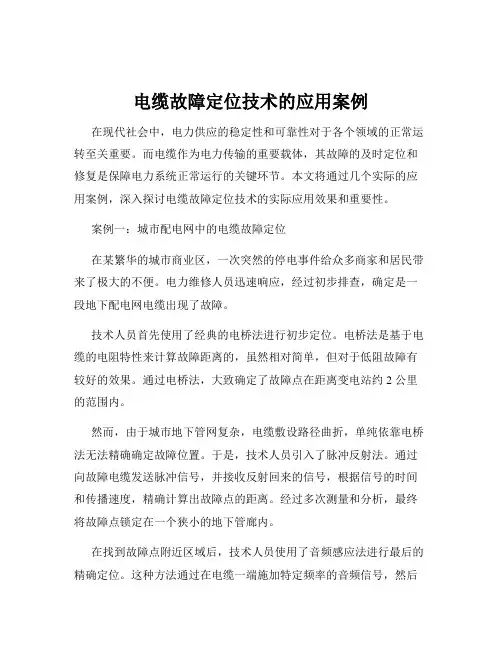

电缆故障定位技术的应用案例在现代社会中，电力供应的稳定性和可靠性对于各个领域的正常运转至关重要。

而电缆作为电力传输的重要载体，其故障的及时定位和修复是保障电力系统正常运行的关键环节。

本文将通过几个实际的应用案例，深入探讨电缆故障定位技术的实际应用效果和重要性。

案例一：城市配电网中的电缆故障定位在某繁华的城市商业区，一次突然的停电事件给众多商家和居民带来了极大的不便。

电力维修人员迅速响应，经过初步排查，确定是一段地下配电网电缆出现了故障。

技术人员首先使用了经典的电桥法进行初步定位。

电桥法是基于电缆的电阻特性来计算故障距离的，虽然相对简单，但对于低阻故障有较好的效果。

通过电桥法，大致确定了故障点在距离变电站约 2 公里的范围内。

然而，由于城市地下管网复杂，电缆敷设路径曲折，单纯依靠电桥法无法精确确定故障位置。

于是，技术人员引入了脉冲反射法。

通过向故障电缆发送脉冲信号，并接收反射回来的信号，根据信号的时间和传播速度，精确计算出故障点的距离。

经过多次测量和分析，最终将故障点锁定在一个狭小的地下管廊内。

在找到故障点附近区域后，技术人员使用了音频感应法进行最后的精确定位。

这种方法通过在电缆一端施加特定频率的音频信号，然后使用感应接收器在地面上探测信号的强度，当信号强度达到最大值时，下方即为故障点。

经过一番努力，终于找到了故障点，原来是电缆由于长期受到地下水的侵蚀，导致绝缘层破损，引发短路故障。

维修人员迅速对故障电缆进行修复，及时恢复了供电，将停电对城市商业和居民生活的影响降到了最低。

案例二：工业厂区的电缆故障定位在一家大型工业厂区，一条为重要生产设备供电的电缆发生故障，导致整个生产线停止运行。

由于生产任务紧迫，需要尽快恢复供电。

技术人员到达现场后，首先对电缆进行了绝缘电阻测试，发现电阻值极低，判断为短路故障。

然后，他们使用了时域反射法（TDR）进行定位。

TDR 类似于脉冲反射法，但能够提供更详细的故障特征信息。

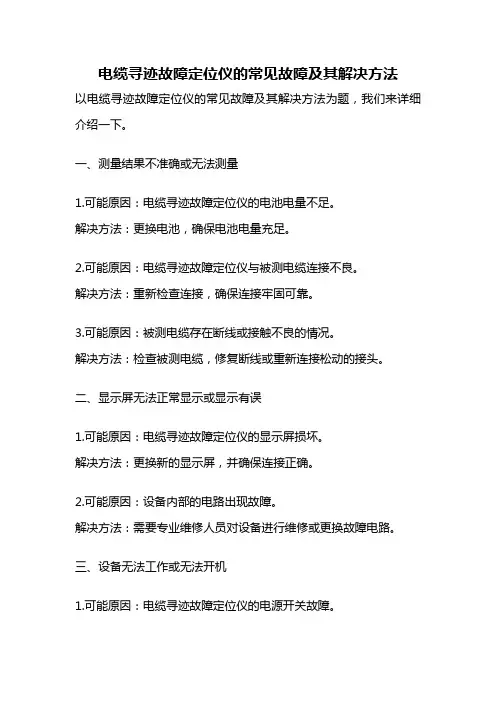

电缆寻迹故障定位仪的常见故障及其解决方法以电缆寻迹故障定位仪的常见故障及其解决方法为题，我们来详细介绍一下。

一、测量结果不准确或无法测量1.可能原因：电缆寻迹故障定位仪的电池电量不足。

解决方法：更换电池，确保电池电量充足。

2.可能原因：电缆寻迹故障定位仪与被测电缆连接不良。

解决方法：重新检查连接，确保连接牢固可靠。

3.可能原因：被测电缆存在断线或接触不良的情况。

解决方法：检查被测电缆，修复断线或重新连接松动的接头。

二、显示屏无法正常显示或显示有误1.可能原因：电缆寻迹故障定位仪的显示屏损坏。

解决方法：更换新的显示屏，并确保连接正确。

2.可能原因：设备内部的电路出现故障。

解决方法：需要专业维修人员对设备进行维修或更换故障电路。

三、设备无法工作或无法开机1.可能原因：电缆寻迹故障定位仪的电源开关故障。

解决方法：检查电源开关，修复或更换故障开关。

2.可能原因：设备的电源适配器损坏或电源线松动。

解决方法：更换电源适配器或重新插紧电源线。

四、设备使用时间过短或电池无法充电1.可能原因：电缆寻迹故障定位仪的电池老化或损坏。

解决方法：更换新的电池，并确保购买的电池质量可靠。

2.可能原因：设备的充电接口存在故障。

解决方法：检查充电接口，修复或更换故障接口。

五、设备操作复杂或功能使用不便1.可能原因：用户对电缆寻迹故障定位仪的操作不熟悉。

解决方法：仔细阅读设备的使用说明书，学习并熟练掌握操作方法。

2.可能原因：设备的功能设置不合理。

解决方法：根据实际需求，调整设备的功能设置，使其更符合使用要求。

总结：电缆寻迹故障定位仪在使用过程中可能会出现测量不准确、显示有误、设备无法工作等常见故障。

对于这些故障，我们可以通过更换电池、检查连接、修复断线、更换显示屏、检查电源开关、更换电池、检查充电接口等方法进行解决。

同时，我们也应该熟悉设备的操作方法，合理设置功能，以便更好地使用电缆寻迹故障定位仪。

配网线路运行故障监测定位系统分析【关键词】配电；网络系统；故障定位0.引言随着国民经济的迅猛发展，城市建设及企业现代化程度不断提高，用电量日趋加大。

为适应城市电网的建设和现代化企业的发展，保证供电系统的安全可靠，同时为了美化环境，节约线路走廊用地，城市中原本纵横交错的架空输电网络正逐渐被电缆供电系统所取代。

为了尽可能减少电缆线路由于故障引发停电的次数和时间，对电缆线路维护的要求已从最早的事故后维修、预防性维修发展到预测维修和故障定位。

这就要求能够在线监测电力电缆线路的运行状态，以便做出设备是否需要维修的结论，同时在发生故障后，能够快速定位故障区段。

电力线路运行故障监测定位技术可运用在6～35kv电缆线路的环网柜、分支箱、箱变、开闭所等电气设备中，用于在线监测电力线路负荷运行及故障情况，具有远程传输能力的分布监控、集中管理、即时通知型的智能化故障管理系统。

他是基于数字故障指示器技术、gprs通讯技术和gis（地理信息系统）技术为一体的一套自动高效的故障点检查及定位系统。

主要用于监测线路上的短路、接地、过负荷、断线、停电等故障情况，帮助运行人员迅速查找故障点，监测线路负荷电流和短路动作电流，保存历史数据并绘制曲线，用于事故分析和消隐。

本文介绍了一套系统故障监测定位系统，由主站软件、短信猫、数字故障指示器（检测终端）和通讯主机等几部分组成。

1.系统工作原理1.1系统工作原理数字故障指示器指示器主要安装环网柜电缆进出线上，以实现这些线路的在线监测（遥测）、故障检测与定位（遥信），同时在附近安装1台或2台通讯主机（采集器）。

指示器和通讯主机（采集器）都带有四字节全球唯一通信地址，用于通讯主机（采集器）对指示器的识别；通讯主机（采集器）还带有一字节101协议通信地址，用于通讯主机（采集器）与主站之间的地址识别。

通讯主机（采集器）u与指示器采用短距离无线调频组网通信，与主站之间采用gprs 公网通信，可选静态ip、动态域名和apn专线，推荐使用apn通道，确保数据和控制安全。

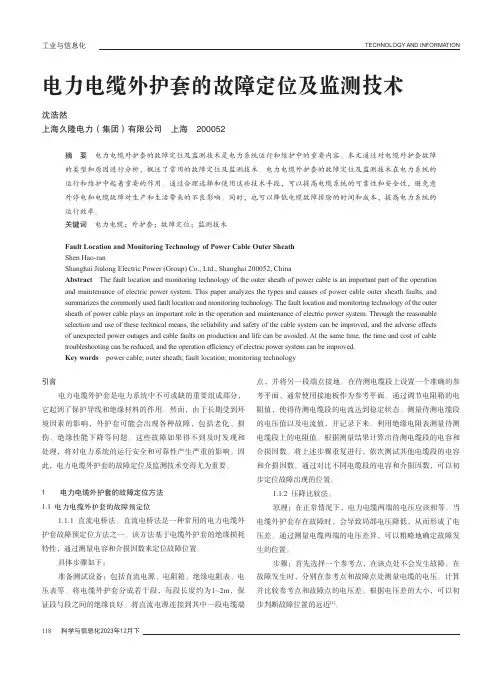

TECHNOLOGY AND INFORMATION118 科学与信息化2023年12月下电力电缆外护套的故障定位及监测技术沈浩然上海久隆电力（集团）有限公司 上海 200052摘 要 电力电缆外护套的故障定位及监测技术是电力系统运行和维护中的重要内容。

本文通过对电缆外护套故障的类型和原因进行分析，概述了常用的故障定位及监测技术。

电力电缆外护套的故障定位及监测技术在电力系统的运行和维护中起着重要的作用。

通过合理选择和使用这些技术手段，可以提高电缆系统的可靠性和安全性，避免意外停电和电缆故障对生产和生活带来的不良影响。

同时，也可以降低电缆故障排除的时间和成本，提高电力系统的运行效率。

关键词 电力电缆；外护套；故障定位；监测技术Fault Location and Monitoring Technology of Power Cable Outer Sheath Shen Hao-ranShanghai Jiulong Electric Power (Group) Co., Ltd., Shanghai 200052, ChinaAbstract The fault location and monitoring technology of the outer sheath of power cable is an important part of the operation and maintenance of electric power system. This paper analyzes the types and causes of power cable outer sheath faults, and summarizes the commonly used fault location and monitoring technology. The fault location and monitoring technology of the outer sheath of power cable plays an important role in the operation and maintenance of electric power system. Through the reasonable selection and use of these technical means, the reliability and safety of the cable system can be improved, and the adverse effects of unexpected power outages and cable faults on production and life can be avoided. At the same time, the time and cost of cable troubleshooting can be reduced, and the operation efficiency of electric power system can be improved.Key words power cable; outer sheath; fault location; monitoring technology引言电力电缆外护套是电力系统中不可或缺的重要组成部分，它起到了保护导线和绝缘材料的作用。

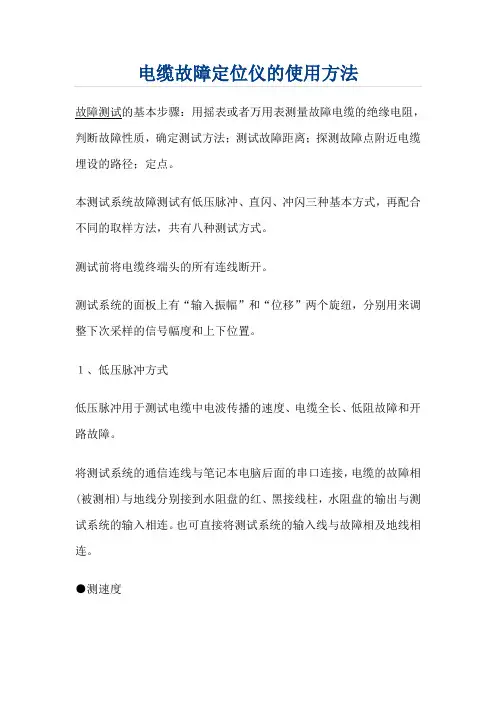

电缆故障定位仪的使用方法故障测试的基本步骤：用摇表或者万用表测量故障电缆的绝缘电阻，判断故障性质，确定测试方法；测试故障距离；探测故障点附近电缆埋设的路径；定点。

本测试系统故障测试有低压脉冲、直闪、冲闪三种基本方式，再配合不同的取样方法，共有八种测试方式。

测试前将电缆终端头的所有连线断开。

测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的信号幅度和上下位置。

１、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。

将测试系统的通信连线与笔记本电脑后面的串口连接，电缆的故障相(被测相)与地线分别接到水阻盘的红、黑接线柱，水阻盘的输出与测试系统的输入相连。

也可直接将测试系统的输入线与故障相及地线相连。

●测速度对于有些电缆，电波传播的速度未知，必须通过测试来确定。

但测试前必须知道电缆的全长。

在“测试方法”菜单选择“低压脉冲”“测速度”，根据电缆的长度选择“0.2μs”或“2μs”，一般500 m以下用0.2μs。

键入电缆全长后按“采样”键，配合调整“位移”和“幅度”旋纽，使信号的幅度和基线处于便于观察的位置。

移动游标至低压脉冲的下降沿按“定位”，再移动游标至反射信号的前沿，屏幕上即可显示此种电缆中电波的传播速度。

如果发射和接收的波形离的太近，可按“扩展”键将波形扩展后再计算。

●测故障测故障时在“测试方式”菜单选择“低压脉冲”“测故障”，并选择适当的脉冲宽度，按“采样”后屏幕即显示故障波形。

开路故障的反射信号与发送脉冲极性相同，短路故障的反射信号与发送脉冲极性相反。

注：由于测电缆全长时的接线及波形与测开路故障时完全相同，所以设计时未单独列出测全长菜单。

2、冲闪方式冲闪方式用于测试高阻泄漏性故障，大部分电缆故障都可以使用冲闪方式测试。

以前采用冲闪电感电压取样的时候比较多，现在一般采用电流取样，因为采用电流取样时一起不与高电压直接连接，人身和设备的安全系数更高。

配电网电缆故障点的定位方法摘要：输电线路在电力系统运行中占据着重要地位，给人们生产生活提供了较大的便利条件。

在电能输送环节中，电缆连接着变电站和用户，其实际运行效果会影响到电力企业的供电效果和用户用电质量。

科学准确查找和排除配电电缆，将能够及时加以有效排除，保障配电电缆的运行效果。

鉴于此，本文就对配电网电缆故障点的定位方法展开简要的分析和论述。

关键词：配电网；电缆故障；定位方法一、配电网故障定位研究的意义随着我国经济的发展，电力系统规模逐渐加大，网络结构逐渐复杂，而且，用户对供电稳定的要求也越来越高。

这就要求一方面，在系统正常运行过程中要防止故障的发生；另一方面，在系统发生故障后，要快速、准确地找到故障位置，迅速排除故障，确保电力系统安全运行，提高供电可靠性，将损失最小化。

我国大多数配电网均采用中性点非直接接地系统，即小电流接地系统。

随着国民经济的发展，在配电网系统中，出现了既有架空线又有地埋电缆，还存在有架空线和地埋电缆混合敷设的情况。

架空线上发生的故障中单相接地故障占80％以上，当小电流接地系统发生单相接地故障时，由于单相接地不形成短路回路，故障线路流过的电流为所有非故障线路对地电容电流之和，故障电流远小于负荷电流，使得故障定位比较困难，不能快速、准确地进行故障定位。

虽然由于电力电缆具有比架空线路可靠性高、占用空间少、受恶劣天气影响较小、有利于工厂布局和城市规划等优点，但是由于机械损伤、绝缘受潮、绝缘老化、水树等因素的影响，长时间运行的电力电缆也会发生故障。

再加上由于电力电缆多埋于地下或铺设在电缆沟中，故障发生后，很难迅速、准确地测出故障地点的确切位置，不能及、时地排除故障恢复供电，往往会造成停电停产的重大经济损失。

因此，如何确保配电网的安全可靠运行，快速有效地查出故障线路及故障点位置，具有非常重要的意义。

二、电缆出线故障的原因分析电缆故障的最直接原因是绝缘降低而被击穿。

导致绝缘降低的因素很多，根据实际运行经验，归纳起来不外乎以下几种情况：1.机械损伤安装时损伤：在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；直接受外力损坏：在安装后电缆路径上或电缆附近进行城建施工，使电缆受到直接的外力损伤：间接受外力损坏：行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。

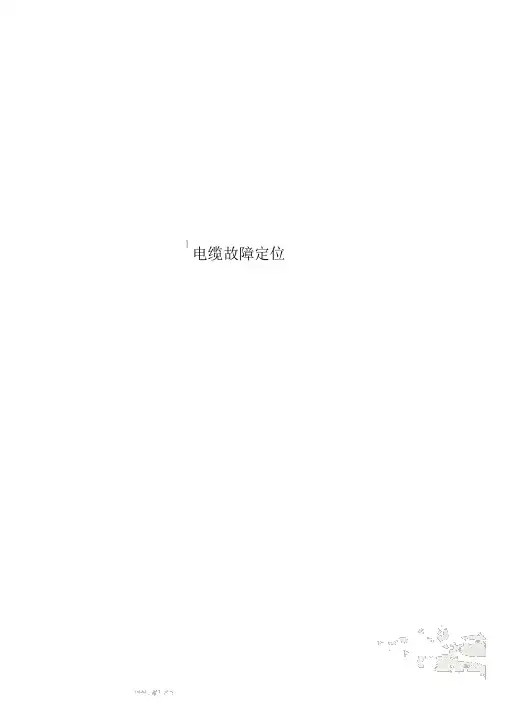

电缆故障定位电缆故障定位1、概括作为电能传输的介质，电力电缆以其受环境影响小、靠谱性高、占地少和美化城市等长处而获得了愈来愈宽泛的应用。

在电缆运转过程中，因为绝缘老化变质、过热、过电压、机械损害、腐化、绝缘受潮等原由，会产生各样故障。

电缆直埋于地下或电缆沟内，故障后很难直接看到故障点，为了快速地查找故障点的地点、缩短故障修复时间，一定使用专用的电缆故障查找仪器和正确的方法。

2、电缆故障种类判断电力电缆故障的分类方法比许多，本文将电力电缆故障分为断线故障、低阻故障和高阻故障三种种类。

断线故障即开路故障，指电缆各芯绝缘均优秀，但有一芯或数芯导体不连续。

低阻故障即低电阻接地或短路故障，指电缆一芯或数芯对地绝缘电阻或芯与芯之间的绝缘电阻低于 10Zc( Zc 为电缆波阻抗，约为 1050Ω) ，导体连续性优秀高阻故障即高电阻接地或短路故障，指电缆一芯或数芯对地绝缘电阻或芯与芯之间的绝缘电阻低于正常值好多，但高于 10Zc，且导体连续性优秀。

此外，泄漏性故障和闪络性故障是高阻故障的两种极端形式，在此归纳到高阻故障范围。

在进行电缆绝缘预防性耐压试验时，泄漏性故障的泄漏电流随试验电压的高升而增大，直至超出泄漏电流的同意值 ; 闪络性故障的泄漏电流小而安稳，但当试验电压升至某一值时，泄漏电流忽然增大并快速产生闪络击穿。

据统计，电力电缆在运转中所发生的故障中，此中 75% 为高阻故障， 60% 以上的故障电阻达到兆欧级，预防性试验击穿的故障电阻许多于90% 在兆欧级以上，一般常有的高阻故障有单相接地、两相短路或接地等。

国内外对电力电缆的故障定位问题向来比较关注，并开发出一些故障定位方法。

电力电缆故障定位主要有预约位 ( 也称为测距 ) 和精准定位 ( 也称为定点 ) 两个重要环节。

3、故障预约位故障预约位是利用发射脉冲和故障点反射脉冲的时间差与故障点距离成正比的原理确立故障点的距离。

因为脉冲波在电缆中流传的实质速度很难精正确立，所以只好大略测出故障点的大概地点，但能够大大减小精准定点时的查找范围。

电气工程中的电缆故障定位与检测的技术进展在当今的电气工程领域，电缆作为电力传输和信号传输的重要载体，其稳定运行对于整个电力系统的可靠性至关重要。

然而，由于各种原因，电缆故障时有发生，这不仅会影响电力供应的连续性和稳定性，还可能给用户带来巨大的经济损失和安全隐患。

因此，准确、快速地定位和检测电缆故障成为了电气工程中的一项关键技术。

近年来，随着科技的不断进步，电缆故障定位与检测技术取得了显著的进展。

一、传统电缆故障定位与检测方法在过去，常用的电缆故障定位与检测方法主要包括电桥法、脉冲反射法和时域反射法等。

电桥法是一种基于电阻测量的方法，适用于低阻故障的检测。

通过测量故障电缆与正常电缆之间的电阻比值，计算出故障点的距离。

然而，这种方法对于高阻故障和闪络性故障的检测效果不佳，且测量精度受电缆长度和电阻分布的影响较大。

脉冲反射法是利用脉冲信号在电缆中的传播和反射特性来定位故障。

当脉冲信号遇到故障点时，会产生反射波，通过测量发射脉冲与反射脉冲之间的时间差，可以计算出故障点的距离。

这种方法对于低阻和开路故障的检测较为有效，但对于高阻故障，由于反射波较弱，检测难度较大。

时域反射法是在脉冲反射法的基础上发展起来的，通过测量脉冲信号在电缆中的传播时间和幅度变化，来确定故障点的位置和性质。

与脉冲反射法相比，时域反射法具有更高的分辨率和检测精度，但对测试设备和技术人员的要求也更高。

二、现代电缆故障定位与检测技术随着计算机技术、传感器技术和信号处理技术的飞速发展，一系列新型的电缆故障定位与检测技术应运而生。

（一）行波法行波法是目前应用较为广泛的一种电缆故障定位技术。

它基于行波在电缆中的传播特性，当电缆发生故障时，会产生向两端传播的行波。

通过在电缆的一端注入行波信号，并在另一端接收和分析行波的传播时间和波形特征，可以准确地定位故障点。

行波法具有定位精度高、适用范围广等优点，但也存在着对行波信号的采集和处理要求较高、容易受到干扰等问题。

浅析电力电缆故障定位技术摘要：在电力系统运行过程中，电力电缆线路会经常发生一些故障，其后果就是电网断电，给人们的生产、生活带来不便。

在电力系统发生故障时及时检测，寻找故障原因，确定故障点的位置，可以减少资源的浪费与经济损失，这就需要我们对电力电缆的故障类型进行分析，保障电力系统的正常运行。

关键词：电力系统；电缆；故障；分析中图分类号： f406 文献标识码： a 文章编号：随着电力系统的发展，电缆得到了广泛的使用，并且因其自身的特点，具备较高的安全性。

但是因为电力电缆多埋于地下，给人们确定故障位置带来了不便。

如果不能及时排除故障，因此而造成的损失将是非常严重的。

1 电力电缆故障类型分析1.1 开路故障如果电缆的绝缘电阻出现无穷大的情况，而电压却不影响用户端，这样故障我们称为开路故障。

在这种故障发生后，电缆故障点处的阻抗无穷大。

1.2 低阻短路故障如果电缆的绝缘电阻值变小，与电缆自身特性阻抗相比，绝缘电阻小于电缆自身阻抗，甚至没有电阻，即0≤rl。

1.3 电阻泄露故障如果电缆故障点处的直流电阻比该电缆自身的阻抗大，这种故障类型成为电阻泄露故障。

进行高压绝缘测试的时候，随着实验电压的升高，泄露电流也会随之增大，如果实验电压升高到一定值时，泄露电流就有可能超过允许的最大电流。

1.4 高阻闪络性故障这种故障类型是泄露电流不随电压的升高而升高，但随着试验电压的升高，其突然增大，反应到电流表上，电流表指针呈现出闪络性摆动，如果对此试验进行重复，可以发展其具有可逆性。

而故障点无电阻通道，只是存在与闪络的表面或者放电的间隙。

1.5 护层故障电力电缆线路一般对护层都有一定的要求，在对护层故障位置进行准确的测定之后，可以采用与护层相同材料的进行修补包扎，如果护层损坏的较多，可以套上热缩卷包管进行加热收缩，对修补之后的护层，在进行绝缘电阻测量或者护层直流耐压试验，如果还存在故障，则说明其它部位还存在故障。

2 电力电缆故障原因分析2.1 机械损伤造成电缆机械损伤的主要有以下几种原因：由于在电缆安装的时候，操作不当或者不小心造成电缆机械性损伤，如在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；或者由于电缆在铺设完成后，接近电缆路径的附近的机械施工时，人为的造成电缆的损伤；行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。
