管道材料设计培训资料
- 格式:pdf
- 大小:7.86 MB
- 文档页数:105

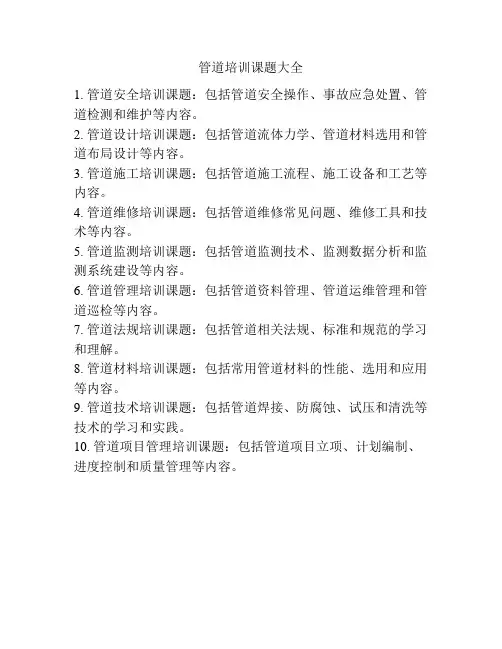

管道培训课题大全
1. 管道安全培训课题:包括管道安全操作、事故应急处置、管道检测和维护等内容。
2. 管道设计培训课题:包括管道流体力学、管道材料选用和管道布局设计等内容。
3. 管道施工培训课题:包括管道施工流程、施工设备和工艺等内容。
4. 管道维修培训课题:包括管道维修常见问题、维修工具和技术等内容。
5. 管道监测培训课题:包括管道监测技术、监测数据分析和监测系统建设等内容。
6. 管道管理培训课题:包括管道资料管理、管道运维管理和管道巡检等内容。
7. 管道法规培训课题:包括管道相关法规、标准和规范的学习和理解。
8. 管道材料培训课题:包括常用管道材料的性能、选用和应用等内容。
9. 管道技术培训课题:包括管道焊接、防腐蚀、试压和清洗等技术的学习和实践。
10. 管道项目管理培训课题:包括管道项目立项、计划编制、进度控制和质量管理等内容。
contents •solidworks管道routing简介•solidworks管道routing基本操作•solidworks管道routing高级功能•solidworks管道routing常见问题及解决方案•solidworks管道routing案例分享•solidworks管道routing实战演练目录01什么是solidworks管道routing基于规则的路径规划SolidWorks管道Routing采用基于规则的路径规划方法,可以根据不同的管道类型、规格、连接方式等规则进行路径规划和自动避让。
设计师可以根据实际需求自定义规则,实现快速、准确的路径规划。
solidworks管道routing的特点材料计算和应力分析SolidWorks管道Routing具备材料计算和应力分析功能,可以根据管道规格、壁厚、材料属性等参数进行精确的材料重量、应力分布等计算,为设计师提供科学依据,提高设计质量和安全性。
自动化和智能化SolidWorks管道Routing具备自动化和智能化特点,支持自动生成管码、自动更新路径、自动避让干涉等功能,大大提高了设计效率。
同时,SolidWorks管道Routing还支持参数化设计,设计师可以通过修改参数来快速更新设计,提高设计灵活性和可维护性。
solidworks管道routing的应用场景工业设计01建筑设计02机械设计0301创建管道线路添加管道元件编辑管道线路对已创建的管道线路进行编辑,如修改线路的长度、角度、位置等。
添加或删除管道线路上的元件,调整其位置和角度。
对管道线路进行剖面视图,检查其内部结构和连接方式。
01总结词详细描述管道元件的自定义总结词实现复杂设计详细描述使用高级功能,如空间管道线路设计,可以创建复杂的管道线路,满足实际工程中的各种需求。
复杂管道线路的设计管道线路的优化与校验总结词确保设计质量详细描述通过优化和校验管道线路,可以检查设计的合理性和准确性,提前发现并修正设计中的错误,确保设计质量。

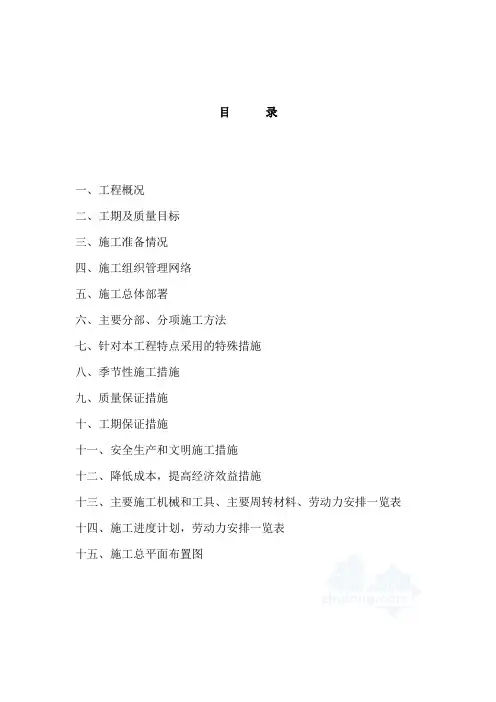

目录一、工程概况二、工期及质量目标三、施工准备情况四、施工组织管理网络五、施工总体部署六、主要分部、分项施工方法七、针对本工程特点采用的特殊措施八、季节性施工措施九、质量保证措施十、工期保证措施十一、安全生产和文明施工措施十二、降低成本,提高经济效益措施十三、主要施工机械和工具、主要周转材料、劳动力安排一览表十四、施工进度计划,劳动力安排一览表十五、施工总平面布置图一、工程概况(一)工程概述(二)设计概况6、施工条件本工程敷设线路位于河岸边,现场只有土路基,地质松软,施工环境差,有的敷设线路管道敷设靠近民房,场地狭窄。
管道沿线地形起伏,设计拟根据管道的埋设深度及施工条件,管道施工采用以下两种结构型式:开槽埋地、顶管。
本工程现场地势不平,施工作业场地很不理想,需要修筑临时便道施工机械及材料均可进入。
地下水位较高必须设置井点将地下水排入附近水系,施工通道具体见平面布置图。
7、施工特点(1)工期短:要求工期只有有效工作日18日历天((5)文明安全施工要求高,道路为城市交通干道车辆来往频繁,施工中要特别注意工地的整齐有序,要加派人手保证行人及施工人员的安全本工程。
二、工程施工目标(一)、工程目标工期(二)、工程质量目标本工程质量目标:合格工程本工程无重大质量事故。
(三)、工程安全目标消灭重大伤亡事故。
杜绝重大交通、机械、设备、火灾事故,减少重伤事故的发生。
确保邻近建筑的安全。
(四)、工程文明施工目标现场管理标准化,文明施工样板化。
创建市级文明标准化工地。
(五)、工程施工管理目标在组织施工过程中,将克服各种不利条件,以团结、拼搏、求实、创新的企业精神,创一流的管理水平,一流的工程质量,一流的工程速度,以创优质工程为目标,顺利完成扬州市区管网改造建设任务。
二、施工准备工作情况(一)施工准备工作1、做好调查工作(1)气象、地形和水文地质的调查掌握场地内地形、水文地质、气象资料,以便综合组织全过程的均衡施工,制定冬雨季、大风天气的施工措施。

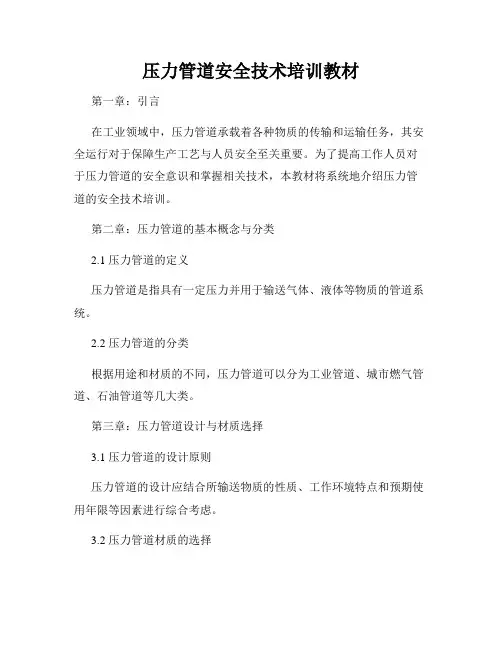

压力管道安全技术培训教材第一章:引言在工业领域中,压力管道承载着各种物质的传输和运输任务,其安全运行对于保障生产工艺与人员安全至关重要。
为了提高工作人员对于压力管道的安全意识和掌握相关技术,本教材将系统地介绍压力管道的安全技术培训。
第二章:压力管道的基本概念与分类2.1 压力管道的定义压力管道是指具有一定压力并用于输送气体、液体等物质的管道系统。
2.2 压力管道的分类根据用途和材质的不同,压力管道可以分为工业管道、城市燃气管道、石油管道等几大类。
第三章:压力管道设计与材质选择3.1 压力管道的设计原则压力管道的设计应结合所输送物质的性质、工作环境特点和预期使用年限等因素进行综合考虑。
3.2 压力管道材质的选择在设计压力管道时,应根据腐蚀性、耐压性、耐热性等因素选择合适的材质。
第四章:压力管道安装与施工4.1 压力管道的安装步骤压力管道的安装包括管道预处理、定位标高、管道对接等环节,每个环节都需要严格操作。
4.2 压力管道的施工要求压力管道的施工应符合相关法律法规的要求,确保施工过程中的安全与质量。
第五章:压力管道的运行与维护5.1 压力管道的运行管理对于压力管道运行过程中的检修、考核、维护等工作,应建立健全的管理制度。
5.2 压力管道的安全维护定期进行压力管道的巡检,及时处理管道磨损、腐蚀等问题,确保管道的安全可靠运行。
第六章:压力管道的事故防范与应急处理6.1 压力管道事故的原因与危害压力管道事故的可能原因包括设计不合理、材料老化、操作错误等,事故可能带来严重的人员伤亡和财产损失。
6.2 压力管道事故的防范措施通过加强管道安全教育、定期检测维修等手段,预防压力管道事故的发生。
6.3 压力管道事故的应急处理在发生压力管道事故时,应采取科学、迅速的应急处理措施,最大限度地减少事故的危害。
第七章:压力管道的新技术与发展趋势7.1 压力管道的新材料随着科技的进步,新型材料的研发将会在压力管道的使用中发挥重要作用。

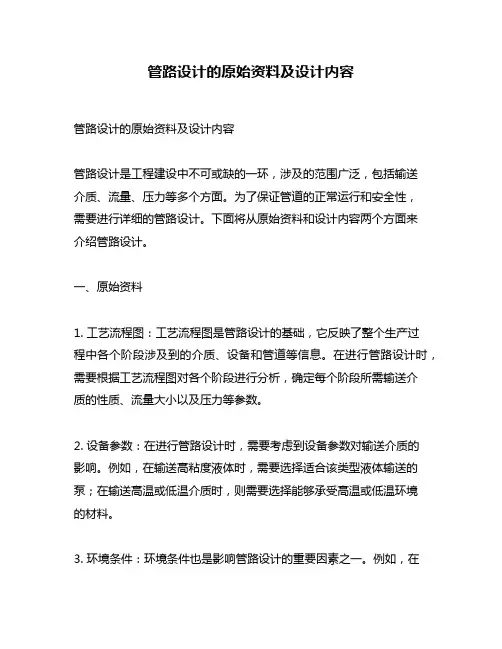

管路设计的原始资料及设计内容管路设计的原始资料及设计内容管路设计是工程建设中不可或缺的一环,涉及的范围广泛,包括输送介质、流量、压力等多个方面。
为了保证管道的正常运行和安全性,需要进行详细的管路设计。
下面将从原始资料和设计内容两个方面来介绍管路设计。
一、原始资料1. 工艺流程图:工艺流程图是管路设计的基础,它反映了整个生产过程中各个阶段涉及到的介质、设备和管道等信息。
在进行管路设计时,需要根据工艺流程图对各个阶段进行分析,确定每个阶段所需输送介质的性质、流量大小以及压力等参数。
2. 设备参数:在进行管路设计时,需要考虑到设备参数对输送介质的影响。
例如,在输送高粘度液体时,需要选择适合该类型液体输送的泵;在输送高温或低温介质时,则需要选择能够承受高温或低温环境的材料。
3. 环境条件:环境条件也是影响管路设计的重要因素之一。
例如,在海上油田开发中,海水腐蚀是一个常见的问题,需要选择能够抵御海水腐蚀的材料。
4. 法规标准:在进行管路设计时,需要遵守相关法规标准。
例如,在输送危险品时,需要遵守危险品运输法规;在输送食品时,则需要遵守食品安全法规。
二、设计内容1. 管道材料的选择:管道材料的选择直接影响到管道的使用寿命和安全性。
常见的管道材料包括钢、不锈钢、铜、PVC等。
在进行管道材料选择时,需要考虑介质的性质、温度、压力等因素。
2. 管径和壁厚的计算:在进行管径和壁厚计算时,需要考虑到输送介质的流量大小和压力大小。
通常情况下,流量越大,则所需管径越大;压力越大,则所需壁厚越大。
3. 泵站及阀门布置:泵站及阀门布置对于管路系统的正常运行至关重要。
在进行泵站及阀门布置时,需要考虑到介质流动方向、流速以及防止气体积聚等因素。
4. 管道支吊架的设计:管道支吊架的设计对于管道系统的稳定性和安全性有着重要的影响。
在进行管道支吊架设计时,需要考虑到管道的重量、长度以及环境条件等因素。
5. 安全防护措施:在进行管路设计时,需要考虑到安全防护措施。

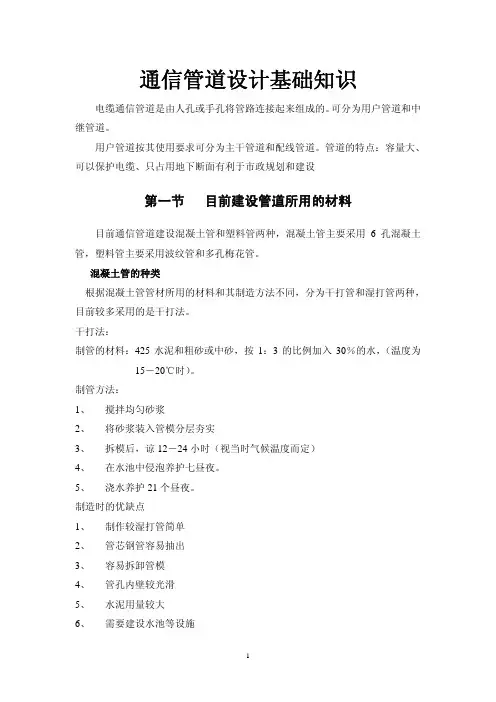

通信管道设计基础知识电缆通信管道是由人孔或手孔将管路连接起来组成的。
可分为用户管道和中继管道。
用户管道按其使用要求可分为主干管道和配线管道。
管道的特点:容量大、可以保护电缆、只占用地下断面有利于市政规划和建设第一节目前建设管道所用的材料目前通信管道建设混凝土管和塑料管两种,混凝土管主要采用6孔混凝土管,塑料管主要采用波纹管和多孔梅花管。
混凝土管的种类根据混凝土管管材所用的材料和其制造方法不同,分为干打管和湿打管两种,目前较多采用的是干打法。
干打法:制管的材料:425水泥和粗砂或中砂,按1:3的比例加入30%的水,(温度为15-20℃时)。
制管方法:1、搅拌均匀砂浆2、将砂浆装入管模分层夯实3、拆模后,谅12-24小时(视当时气候温度而定)4、在水池中侵泡养护七昼夜。
5、浇水养护21个昼夜。
制造时的优缺点1、制作较湿打管简单2、管芯钢管容易抽出3、容易拆卸管模4、管孔内壁较光滑5、水泥用量较大6、需要建设水池等设施湿打法:制管的材料:按150#混凝土配制(石子的粒径不大于1cm)制管方法:1、搅拌均匀混凝土2、将混凝土倒入管模中进行震动捣实成型3、蒸汽养护二小时左右(视当时气候温度而定)4、拆模后进行露天养护14昼夜以上制造时的有缺点1、因采用蒸汽养护,管模周转率低,制造成本增加。
2、拆模和抽出管芯较麻烦3、管孔内壁不够光滑4、因增加石子用量水泥用量减少,比干打管较少约15%-20%。
5、不需建设水池水泥水化作用较好。
混凝土管的规格、体积和重量1、混凝土管的规格:目前我国所采用的混凝土管的规格及立体图如下:混凝土管规格图单位:mm混凝土管的外壁厚度:主要根据对抗压、抗折强度及抗冲击强度的要求而定的。
我国和其它国家混凝土管外壁厚度均采用25mm。
混凝土管的长度:混凝土管每节的长度,主要由重量来决定,混凝土管重量较大,因此每节长度不宜过长,否则给施工带来较多的困难,通常根据常用的四孔、六孔混凝土管的重量确定每节的长度为60cm。
