第一篇液压传动模块一液压传动基础知识及动力元件任务 1认识液压传动系统填空题:1.液体能量控制2.动力元件控制元件执行元件辅助元件传动介质3.压力流量方向力速度4.压力、流量、流动方向5.过滤渗漏6.压力能机械能直线回转7.静压传递原理水压机8.机械能液压能选择题:1.(A)2.(A)3.(C)4.(B)判断题:1.(√)2.(×)3.(√)4.(√)5.(√)6.(×)7.(×)8.(√)思考题:1.以液体作为工作介质来传递能量和进行控制的方式,称为液压传动。
2.共有五部分组成1)动力元件,向系统提供压力油。
2)执行元件,驱动负载运动。
3)控制元件,对系统的压力、流时、方向进行控制和调节。
4)辅助元件,起存贮和过滤油液,连接管路、监视系统工作情况等作用5)传动介质,传递能量3.液压传动装置的重量轻、结构紧凑、惯性小,可在大范围内实现无级调速。
传动平稳,易实现过载保护及复杂的自动工作循环。
液压元件实现了标准化、系列化和通用化,易于设计和组织专业性大批量生产,从而可提高生产率、提高产品质量、降低成本。
任务 2 折弯机液压动力元件的选择填空题:1.机械能液压能能量转换2.齿轮泵柱塞泵叶片泵3.结构简单制造容易工作可靠寿命长4.外啮合齿轮泵内啮合齿轮泵5.密封容积吸油和压油6.尺寸小、重量轻7.小高8.渐开线摆线9.1.02 10 510.6×104选择题:1.(B)2.(A)3.(A )4.(B )判断题:1.(×)2.(×)3.(√)4.(×)思考题:1.依靠密封容积的变化吸油,当密封的工作容积增大,形成部分真空,箱中的油在大气压力的作用下,以吸油口吸入吸油腔,完成吸油。
如果油箱完全密封,不与大气相通,油箱中的油将无法吸入。
2.外啮合齿轮泵的特点:输出流量较均匀,构造简单,工作可靠,维护方便,一般具有输送流量小和输出压力高的特点。
2)选择执行元件,进行工况分析。
3)明确系统的主要参数。
4)拟定液压系统原理图。
5)液压元件的计算和选择。
6)液压系统性能的验算。
7)绘制正式工作图和编制技术文件。

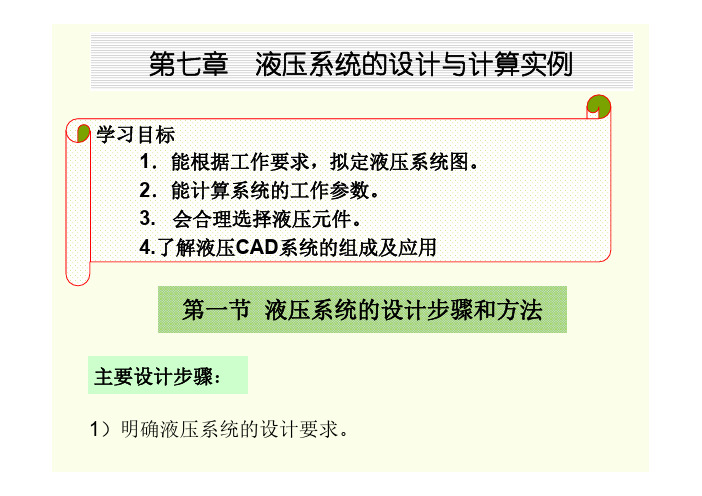

一、明确设计要求1)明确主机对液压系统的动作和性能要求。
2)明确液压系统的工作条件和环境。
二、工况分析1. 运动分析用速度循环图把执行元件在一个工作循环内的速度表示出来。
一般用速度—时间或速度— 位移 曲线表示。
)(t -υ)(s -υ 2. 负载分析(1)工作负载WF对于切削机床沿液压缸轴线方向的切削力为工作负载。
工作负载与缸运动方向相反时为正值,方向相同时为负值。
fF (2)导轨摩擦负载 指 执行元件驱动运动部件时所克服的导轨或支承面上的摩擦阻力。
平导轨:)(N f F G f F +=在未完成系统设计之前,一般按经验取 若将计入缸的机械效率中,常取 05.0(=s F F )1.0~ mc η90.0(=mc η)97.0~ sF (6)背压负载 指缸回油腔背压所产生的阻力。
在系统方案及缸结构尚未确定之前,其负载可暂不考虑。
液压缸各阶段的负载:F mc g a f F F F F η/)(±+=mc g f F F F η/)(+=mc g W f F F F F η/)(±±=mcg a W f F F F F F η/)(±-±= 1)起动加速阶段2)快速阶段3)工进阶段4)制动减速阶段工况图包括: 压力循环图 流量循环图 功率循环图)(t p -)(t q -)(t P -工况图的用途:1)反映整个工作循环中的系统压力、流量和功率的最大值及分布情况,为选择泵、阀和电机等提供依据。
2)对合理选择系统的主要回路有指导意义。
3)可评定出各工作阶段所确定参数的合理性。
3. 绘制执行元件的工况图注意:1)进油路和回油路上的压力损失分别计算,并将回油路上的压力损失折算到进油路上去。
2)流经节流阀、调速阀时,应保证的最小压力降和流经背压阀时的压力损失与通过流量基本无关,不需折算。
