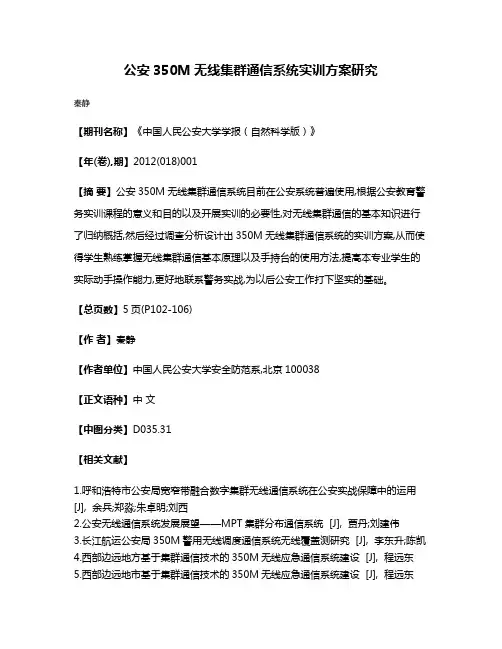

公安350M无线集群通信系统实训方案研究
秦静
【期刊名称】《中国人民公安大学学报（自然科学版）》
【年(卷),期】2012(018)001
【摘要】公安350M无线集群通信系统目前在公安系统普遍使用,根据公安教育警务实训课程的意义和目的以及开展实训的必要性,对无线集群通信的基本知识进行了归纳概括,然后经过调查分析设计出350M无线集群通信系统的实训方案,从而使得学生熟练掌握无线集群通信基本原理以及手持台的使用方法,提高本专业学生的实际动手操作能力,更好地联系警务实战,为以后公安工作打下坚实的基础。
【总页数】5页(P102-106)
【作者】秦静
【作者单位】中国人民公安大学安全防范系,北京100038
【正文语种】中文
【中图分类】D035.31
【相关文献】
1.呼和浩特市公安局宽窄带融合数字集群无线通信系统在公安实战保障中的运用[J], 余兵;郑淼;朱卓明;刘西
2.公安无线通信系统发展展望——MPT集群分布通信系统 [J], 贾丹;刘建伟
3.长江航运公安局350M警用无线调度通信系统无线覆盖测研究 [J], 李东升;陈凯
4.西部边远地方基于集群通信技术的350M无线应急通信系统建设 [J], 程远东
5.西部边远地市基于集群通信技术的350M无线应急通信系统建设 [J], 程远东
因版权原因，仅展示原文概要，查看原文内容请购买。
350M数字集群（PDT）系统光纤直放站福州金石电子科技有限公司2016.3.4目录一、产品概述 (3)1、产品使用范围 (3)2、数字集群光纤直放站组网介绍 (3)二、技术指标 (6)1. 供电及机械性能参数 (6)2. 光性能参数 (6)3. 电性能参数 (6)三、产品说明 (7)1、产品外观图 (7)2、安装说明 (8)一、产品概述随着城市里数字集群业务的飞速增加以及高层建筑越来越多，通话密度和覆盖要求也不断上升。
这些建筑物规模大、质量好，对公安数字集群信号有很强的屏蔽作用。
在大型建筑物的低层、地下商场、地下停车场等环境下，集群信号弱，对讲机无法正常使用，形成了数字集群的盲区和阴影区；引起掉话，严重影响了对讲机的正常使用。
特别是数字集群的网络覆盖、容量、质量、安全保障是获取优势的关键因素。
网络覆盖、网络容量、网络质量从根本上体现了集群通信网络的服务水平，是所有数字集群网络优化工作的主题。
数字集群光纤直放站系统正是在这种背景之下产生的。
1、产品使用范围产品主要针对对讲机使用的以下地方1、室内没有对讲机信号的场合2、对讲机信号很弱，接听信号噪声很大，不清楚。
•密闭的娱乐KTV场合•城中村用户覆盖•高楼电梯覆盖•轮船，游艇信号覆盖•城市隧道信号解决•道路盲区补点2、数字集群光纤直放站组网介绍针对室内、室外用户群、用于改善建筑物内及阻挡数字集群通信环境的一种成功的方案，光纤直放站系统提供了较佳的解决方案。
直放站是一种放大设备，它将数字集群基站的信号进行选频放大，通过天线实现盲区覆盖。
光纤直放站的应用场合主要有以下几种：扩大服务范围，消除覆盖盲区；在郊区增强场强，扩大郊区站的覆盖；沿高速公路架设，增强覆盖效率；解决室内覆盖；将空闲基站的信号引到繁忙基站的覆盖区内，实现疏忙。
使用数字集群基站和直放站的比较：二、技术指标自动电平控制（ALC）直放站工作在最大增益且输出额定时，当输入功率增加≤10dB 时，直放站输出功率变化≤±2dB，当输入功率增加>10dB时，直放站输出功率变化≤±2dB或关闭输入/输出电压驻波比≤1.5传输时延≤1μs互调衰减≤-15dBm 或≤-50dBc杂散发射带内≤-36dBm 或≤-60dBc带外9kHz~1GHz ≤ -36dBm1GHz~12.75GHz ≤ -30dBm三、产品说明1、产品外观图2、安装说明1) 此产品适合于壁挂安装；2) ANT端口接重发天线；3) 将电源线接上交流电源AC220V，并打开设备电源开关。

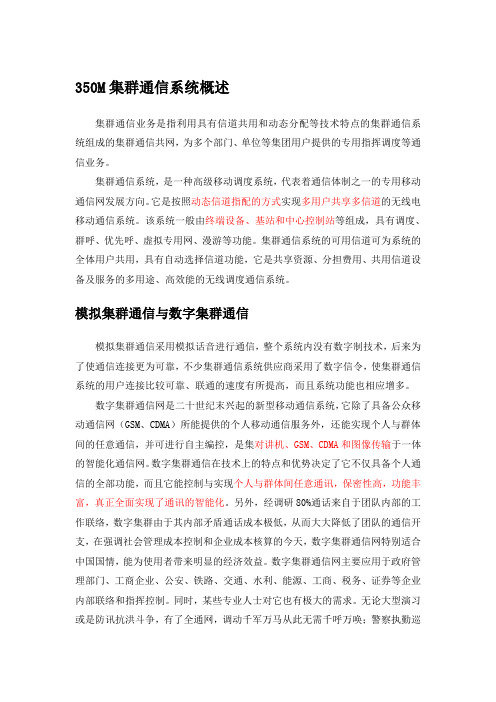

350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队部的工作联络，数字集群由于其部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。

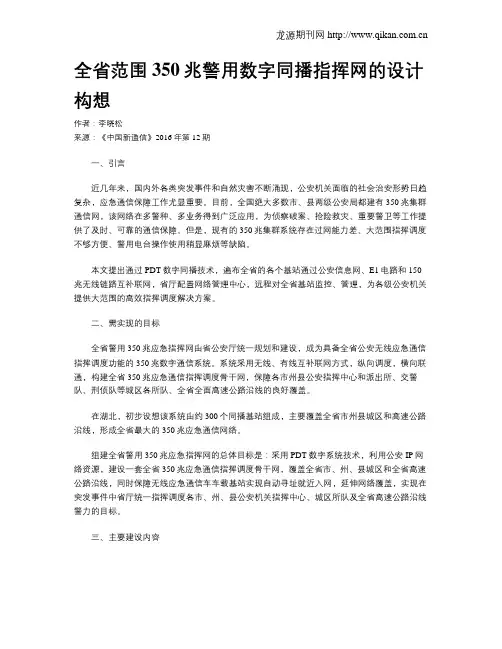

全省范围350兆警用数字同播指挥网的设计构想作者：李晓松来源：《中国新通信》2016年第12期一、引言近几年来，国内外各类突发事件和自然灾害不断涌现，公安机关面临的社会治安形势日趋复杂，应急通信保障工作尤显重要。
目前，全国绝大多数市、县两级公安局都建有350兆集群通信网，该网络在多警种、多业务得到广泛应用，为侦察破案、抢险救灾、重要警卫等工作提供了及时、可靠的通信保障。
但是，现有的350兆集群系统存在过网能力差、大范围指挥调度不够方便、警用电台操作使用稍显麻烦等缺陷。
本文提出通过PDT数字同播技术，遍布全省的各个基站通过公安信息网、E1电路和150兆无线链路互补联网，省厅配置网络管理中心，远程对全省基站监控、管理，为各级公安机关提供大范围的高效指挥调度解决方案。
二、需实现的目标全省警用350兆应急指挥网由省公安厅统一规划和建设，成为具备全省公安无线应急通信指挥调度功能的350兆数字通信系统。
系统采用无线、有线互补联网方式，纵向调度，横向联通，构建全省350兆应急通信指挥调度骨干网，保障各市州县公安指挥中心和派出所、交警队、刑侦队等城区各所队、全省全面高速公路沿线的良好覆盖。
在湖北，初步设想该系统由约300个同播基站组成，主要覆盖全省市州县城区和高速公路沿线，形成全省最大的350兆应急通信网络。
组建全省警用350兆应急指挥网的总体目标是：采用PDT数字系统技术，利用公安IP网络资源，建设一套全省350兆应急通信指挥调度骨干网，覆盖全省市、州、县城区和全省高速公路沿线，同时保障无线应急通信车车载基站实现自动寻址就近入网，延伸网络覆盖，实现在突发事件中省厅统一指挥调度各市、州、县公安机关指挥中心、城区所队及全省高速公路沿线警力的目标。
三、主要建设内容警用数字集群（PDT）标准是公安部自主研发的技术体制，具有大区制、低成本、不同系统互联、模数平滑过渡、国密算法加密、自主知识产权等优点。
以湖北为例，设想该省警用PDT数字同播系统由约300个双载波基站联网组成，构成全省骨干网。

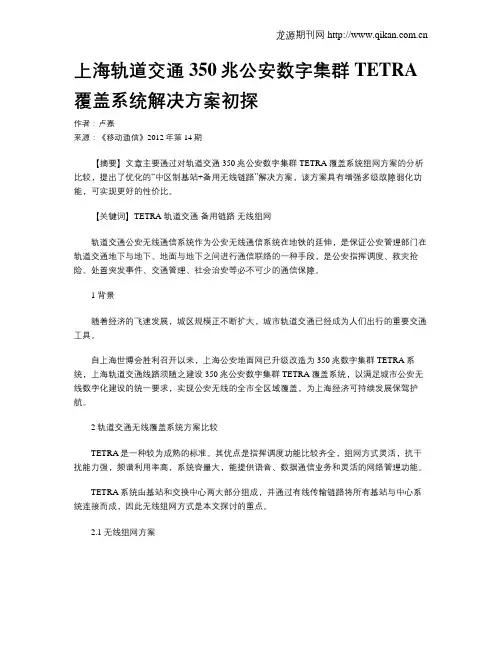

上海轨道交通350兆公安数字集群TETRA 覆盖系统解决方案初探作者：卢嘉来源：《移动通信》2012年第14期【摘要】文章主要通过对轨道交通350兆公安数字集群TETRA覆盖系统组网方案的分析比较，提出了优化的“中区制基站+备用无线链路”解决方案，该方案具有增强多级故障弱化功能，可实现更好的性价比。
【关键词】TETRA 轨道交通备用链路无线组网轨道交通公安无线通信系统作为公安无线通信系统在地铁的延伸，是保证公安管理部门在轨道交通地下与地下、地面与地下之间进行通信联络的一种手段，是公安指挥调度、救灾抢险、处置突发事件、交通管理、社会治安等必不可少的通信保障。
1 背景随着经济的飞速发展，城区规模正不断扩大，城市轨道交通已经成为人们出行的重要交通工具。
自上海世博会胜利召开以来，上海公安地面网已升级改造为350兆数字集群TETRA系统，上海轨道交通线路须随之建设350兆公安数字集群TETRA覆盖系统，以满足城市公安无线数字化建设的统一要求，实现公安无线的全市全区域覆盖，为上海经济可持续发展保驾护航。
2 轨道交通无线覆盖系统方案比较TETRA是一种较为成熟的标准。
其优点是指挥调度功能比较齐全，组网方式灵活，抗干扰能力强，频谱利用率高，系统容量大，能提供语音、数据通信业务和灵活的网络管理功能。
TETRA系统由基站和交换中心两大部分组成，并通过有线传输链路将所有基站与中心系统连接而成，因此无线组网方式是本文探讨的重点。
2.1 无线组网方案由于轨道交通线路和车站的分布呈狭长带状形，根据公安无线通信系统对整个地下区域的覆盖要求，结合TETRA数字集群的特点，轨道交通线路无线覆盖可采用大区制、中区制及小区制组网。
（1）大区制：在轨道交通地下线路全线仅设一个TETRA基站，在轨道交通沿线车站设置射频放大器或光纤直放站。
（2）中区制：采用多个TETRA基站，每个基站连接适量直放站的结构。
系统设计时需妥善设置TETRA基站和直放站所在车站的位置及数量。
