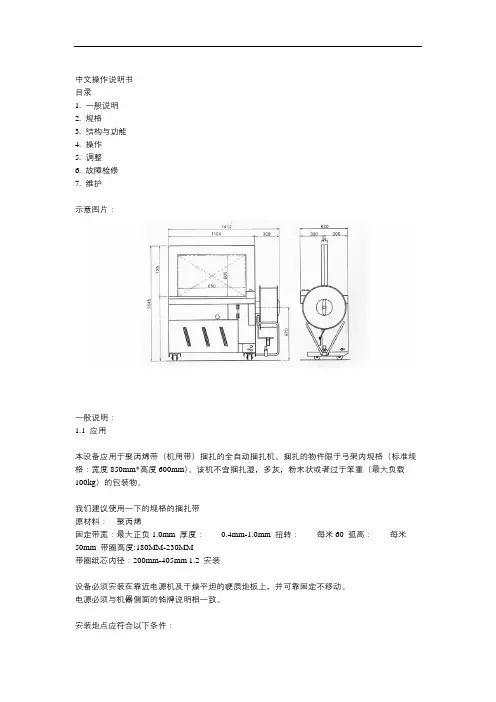

中文操作说明书目录1.一般说明2.规格3.结构与功能4.操作5.调整6.故障检修7.维护示意图片:一般说明:1.1应用本设备应用于聚丙烯带(机用带)捆扎的全自动捆扎机。
捆扎的物件限于弓架内规格(标准规格:宽度850mm*高度600mm)。
该机不宜捆扎湿,多灰,粉末状或者过于笨重(最大负载100kg)的包装物。
我们建议使用一下的规格的捆扎带原材料:聚丙烯固定带宽:最大正负1.0mm 厚度:0.4mm-1.0mm 扭转:每米60 弧高:每米50mm 带圈高度:180MM-230MM带圈纸芯内径:200mm-405mm 1.2安装设备必须安装在靠近电源机及干燥平坦的硬质地板上,并可靠固定不移动。
电源必须与机器侧面的铭牌说明相一致。
安装地点应符合以下条件:室温:-20℃-=+50℃、地板:最大负载350公斤/平方米空间:最小2米*1.5米严重警告:如果不按照机器说明书要求正确安装,将导致严重后果。
严重警告:电源连接线插头必须牢固,电源插座必须有接地保护。
1.3运输和储存长途运输或者长期保管机器,必须用木箱或者硬纸板箱包装,固定在结实的垫板上。
并在包装箱内放吸潮剂,在机器内部喷涂防锈剂。
切勿在包装箱顶部对放任何重物,运输和储存时不要将机器倒置。
长途运输或长期保存机器后,建议在机器接上电源前,先手动检查所有活动部件,以避免电气设备过负荷。
随机供应的标准附件:1.工具:1套2.弓架活页弹簧:5件3.紧力臂夹刀弹簧:1件4.紧力臂弹簧1件5.紧力臂制动器弹簧1件6.所有其他品种的弹簧1套7.电热头1件8.说明书1份2-1. 技术要求:批准CE 2-2. 规格:尺寸:宽1412mm 长600mm 高1540mm 净重:220kgs 毛重:230kgs带宽:8, 9,10, 12, 12.7, 15.5,18,19mm 带盘:PP带纸芯内径200mm-280mm(可调) 捆扎速度: 26次每分钟捆扎范围:最小。
宽100mm 高30mm(最大为弓架内规格) 粘合方法:热熔法捆扎紧度:5kg-80kg。
气动打包机操作说明
气动打包机使用气源工作,捆扎过程中噪音较大,除了要熟悉使用气动打包机前要注意什么的说明书,还要按照以下操作说明,循序渐进的工作。
气动打包机需要很好的保养维护,除了定期检查并用除尘枪清除灰尘外,还要注意上紧吊钩上的螺钉,更换零件时,应当切断气源。
剪切打包带时,要固定好打包机的刀刃,避免过于锋利而切伤手指,要带上保护手套。
QD-19的捆扎束紧力是3500N,最大工作允许气压为0.8Mpa,要求工作气压范围是0.5-0.7Mpa,最优工作气压0.63Mpa,打包机总重3.8kg,总长度278.5mm,宽度是149.5mm,使用的打包带材料为PET聚酯,宽度在16-25mm 之间,厚度是0.5-1.5mm,焊接时间调整范围2-5s。
气动打包机的张紧器为3500N,重型裁切器有固定切刀和活动切刀组成,用来裁切厚度为0.5-1.5mm的打包带。
打包机不用时,可以采用适当的挂钩悬挂在各种位置。
总结了一些打包机常见故障及处理方法一.打包机不自动送带1.送带长度控制的电位器在零位送带长度控制电位器在前面板开关牌上左起第二个位置。
顺时针方向调整,则出带长度长反之则短;如果在零位置则不出带。
2.穿带不正确打开右门,按照说明书第五页上标明的“穿带过程法”或右门内恻的穿带示意图,正确穿带。
3.上下分机内有异物打包机器长期使用,又未能及时清洁与保养,致使机器内积有赃物,使送带不顺畅自如,应多作清洁保养。
4.送带滚轮间隙不正确一对半自动打包机送带滚轮之间的间隙大小对正常送带至关重要,,间隙的调整参照说明书第10页之说明。
仔细调整,调至送带滚轮间隙只比带子厚度多出0.05~1mm时即可。
5.选用的PP带太厚或太薄因PP打包带生产厂家有很多,厚度也不一致,应按要求选用;如不可能请按照说明书第十页之方法,仔细调整送退带滚轮之间隙,。
6.电磁铁工作不正常电磁铁不工作。
首先检查电磁铁连线焊接头是否脱落,再检查线圈是否烧坏。
如两者都无异常,应检查电磁铁是否位移,或是被赃物堵住,使子弹头不能活动自如,。
三.打包机不自动切带。
1.中刀轴承破裂检查原因,更换轴承2.中刀磨损中刀两面都有刃口,一面磨损可调换另一面使用或更换新刀。
3.中刀管销断裂用小冲头冲出断销,装入新管销。
4.打包机捆紧力调得太紧调整螺帽之上有一内六角紧定螺钉,松开后将调整螺帽反时针旋转,调好后,再将内六角紧定螺钉拧紧。
5.打滑片或捆紧传动皮带有油拆下打滑片清除油污,擦干再按顺序装配好。
6.传动皮带太松传动架座(土地公)往下调或将电机往后调,使皮带张紧即可。
7.PP包装带厚度太薄或退带滚轮间隙太大退带滚轮间隙应只比带子厚度多出0.05—0.1mm,按此要求进行调整。
8.磁控(切带感应器)有故障,磁片脱落或损坏。
9.横杆平衡位置未调好。
现在大家都用上了半自动打包机,方便快捷,提高了我们的生产效率。
但现在市场上的产品参差不齐,设备也会有一些小问题,根据我多年的经验,,总结了一些打包机常见故障及处理方法,并进行汇总,分享给大家,希望能帮助到你。
A19手提气动打包机规格书:
产品名称:气动打包机
产品型号:A19
品牌:凯比奇PACK
商标:TNZC28429934D01T181222
适合带宽:13-19mm(PP/PET带)
适合带厚:0.5-1.2mm(PP/PET带)
产品品牌:KBQPACK
产品产地:台湾制造
平均气压:0.5-0.8MPa
打包方式:自动拉紧锁扣切带
锁扣方式:摩擦沾合(免打包扣)
拉紧力度:35-400kg
适合带料:PP聚丙烯,PET聚酯
机器尺寸:280*160*180mm
机器重量:3.5kg
华南代理:凯比奇包装公司
A19气动包装机使用方法:
1、绑带:用气动打包机打包带将包装物捆好,左手将交叠部分握住,尾部大约留300mm左右,用右手将余下部分轻轻拉出。
装打包带:右手握住手柄和张紧器(以保证紧轮与压板挂齿间张开最大),将打包带的上下部同时插入打包机。
注意:气动打包机打包带的重叠部分必须被固定切刀的下刀片分开:松开张紧器(紧轮紧紧地夹住打包带)。
2、拉紧打包带:用右手拇指按住张力开关杆(右侧)开关直至打包带完全绷紧,
振动和切断:用右手拇指按住振动开关杆(红色)直到打包带切断并熔接注意:按住气动打包机振动开关杆,直到振动定时器自动停止。
3、取下打包带:右手紧压手柄和张紧器,用右手小拇指压住换向开关直至打包带从紧轮上松下来。
紧压手柄和张紧器,将工具从打包带上移下来。
全自动打包机详解剖析全自动打包机详解剖析名称:全自动打包机、捆扎机、捆包机产品型号:YSKZ-101型详细介绍适用于食品、医药、五金等行业纸箱打包、纸张打包等各种大小货物的自动打包捆扎。
1、全自动捆扎机,不须人工插带,工作效率高,劳动强度低;2、打包紧力卓越,故障少,维修方便;3、打包机零部件均由电脑数控机床精密加工;4、打包动作柔和,耐用性卓越,打包功能完善;5、打包结束后电机马上停止,省电实用。
技术参数:PP带:宽度9-18mm 厚度0.5-1.0mm功率:850W电源:1PH-110V/220V(50/60HZ) 3PH-220V/380V(50/60HZ)捆包速度:2.3秒/次打包尺寸:最小100×30mm 最大850×600mm打包力度:最大80kg弓架尺寸:850×600mm机器尺寸:1412×600×1540mm 机台高820mm 重量:215kg环境、背景:目前,我国的打包机行业的发展前景非常乐观,只要企业能抓住机遇,与时俱进,相信在不久的将来,我国的打包机行业定会站立在世界包装行业的最前端。
让创造引领着我们,打造全新的全自动打包机,使包装机械向着集成化,高效化,智能化等方向发展。
详细介绍:适用于食品、医药、五金等行业纸箱打包、纸张打包等各种大小货物的自动打包捆扎。
1、全自动捆扎机,不须人工插带,工作效率高,劳动强度低。
2、打包紧力卓越,故障少,维修方便。
3、打包机零部件均由电脑数控机床精密加工。
4、打包动作柔和,耐用性卓越,打包功能完善。
全自动打包机的常见故障检修:1、储带箱故障当储带箱进带电动机运转超过7秒时,灯亮。
2、全自动打包机可防止因储带箱无带或限位开关失常而引起电动机运行过负荷。
要复置,检查限位开关,然后将主电关断开/再接通。
3、电流过负荷当三个电动机或加热器过负荷时,灯亮,在循环操作时灯闪烁时正常。
4、电动机过负荷电流过负荷灯连续约5秒时此灯亮。

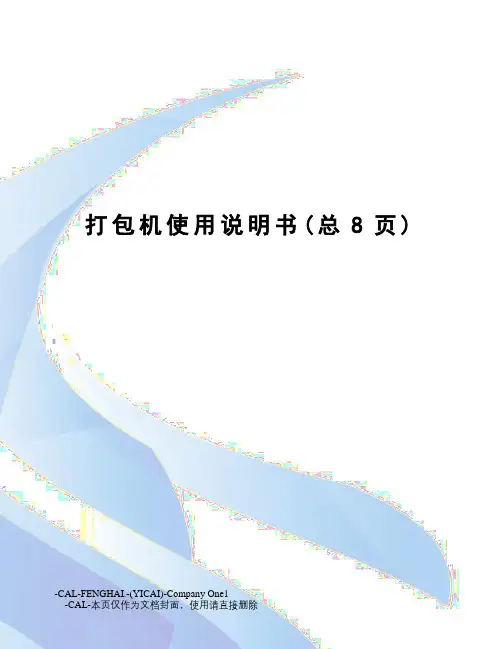

打包机使用说明书(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除中山市小榄镇丰兴包装机械厂1、主要用途及特点1.1主要用途自动打包机主要适用于纸箱、木箱、书刊等硬软包及方形、筒状、环状构件的捆包,广泛适用于家电、轻工、食品、外贸、百货、印刷、医药、邮电、化工、纺织等行业的包装捆扎。
1.2 产品特点本机捆扎速度快,捆一条带只需1.5秒,降低了工人的劳动强度,提高了工作效率,捆扎力大,且调整范围广,质量稳定可靠,操作、维修方便;热刀加热迅速,5秒钟进入最佳打包状态,捆包完成后,如1分钟内不工作,电动机自停进入待机状态,节电、实用、噪声小。
2.产品主要规格及技术参数型号高台型低台型捆包带宽度6-15mm 6-15mm最小捆包物60mm 60mm最大捆包物不限不限捆包速度 1.5 秒/条 1.5 秒/条最大捆紧力60kg 60kg供给电源220V/50HZ±10% 220V/50HZ±10%额定功率、电流660W 3A 660W 3A电动机转速1400 转/分1400 转/分体积(长x宽x高)895x565x730mm 1490x565x460mm重量100kg 80kg3.主要部件名称及工作原理3.1 主要部件名称(图二)A 带盘带卷安装在此处B 导带杆带子经过导带杆,使送带时拉开刹车器C 导带轮为一白色尼龙轮,用以协助送带时易于滚动D 导带轮同上E 插头用以插接电源F 电源开关用以启动电源- 1 -中山市小榄镇丰兴包装机械厂G 长度调节器调节每次自动送带的长度H 归零开关按此钮每一次退带(半个动作),第二次为归零I 手动出带开关为手动调节任意出带长度J 出带槽带子穿过此,机器没归零或积塞杂物,即无法穿过K 捆包物为欲捆包之物品,紧靠阻挡器L3.2 工作原理(图三)将捆包物放在捆包机的台面上,调整适当的供带长度,机器自动供带,操作者将捆包带绕过捆包物,将带头沿着导向槽插入直至触动微动开关,前顶刀便立即上升,将带头顶住,随之带子被张紧后,另一端也被上升的后顶刀顶住,中刀立即上升,将带子切断,与此同时,表面温度约180。
序号点检方法12
3
4
5
6
7
8
910111213141516171819202122232425262728293031
1目视试操作2
目视耳听3目视4
目视5目视试操作6目视处置人
运行状态
设备运行平稳,无异响、无抖动,切断功能、加热功能正常
7异常记录
目视耳听
点检者
确认者
图示

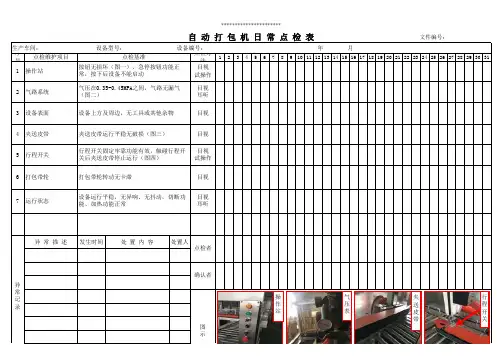

异 常 描 述发生时间处 置 内 容夹送皮带
