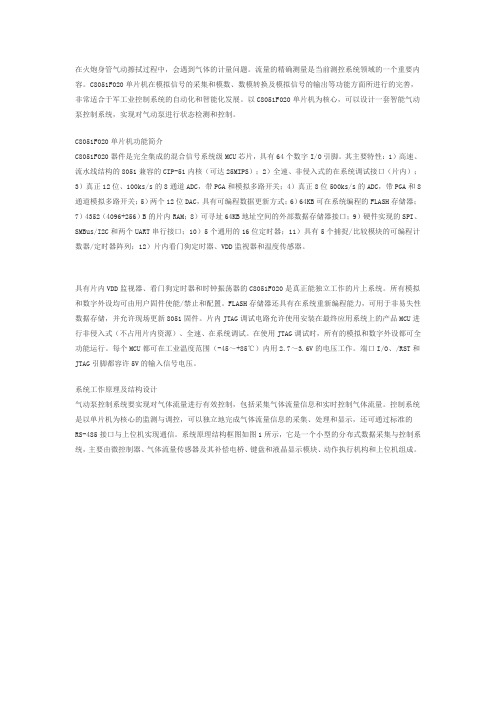

在火炮身管气动擦拭过程中,会遇到气体的计量问题。
流量的精确测量是当前测控系统领域的一个重要内容。
C8051F020单片机在模拟信号的采集和模数、数模转换及模拟信号的输出等功能方面所进行的完善,非常适合于军工业控制系统的自动化和智能化发展。
以C8051F020单片机为核心,可以设计一套智能气动泵控制系统,实现对气动泵进行状态检测和控制。
C8051F020单片机功能简介C8051F020器件是完全集成的混合信号系统级MCU芯片,具有64个数字I/O引脚。
其主要特性:1)高速、流水线结构的8051兼容的CIP-51内核(可达25MIPS);2)全速、非侵入式的在系统调试接口(片内);3)真正12位、100ks/s的8通道ADC,带PGA和模拟多路开关;4)真正8位500ks/s的ADC,带PGA和8通道模拟多路开关;5)两个12位DAC,具有可编程数据更新方式;6)64KB可在系统编程的FLASH存储器;7)4352(4096+256)B的片内RAM;8)可寻址64KB地址空间的外部数据存储器接口;9)硬件实现的SPI、SMBus/I2C和两个UART串行接口;10)5个通用的16位定时器;11)具有5个捕捉/比较模块的可编程计数器/定时器阵列;12)片内看门狗定时器、VDD监视器和温度传感器。
具有片内VDD监视器、看门狗定时器和时钟振荡器的C8051F020是真正能独立工作的片上系统。
所有模拟和数字外设均可由用户固件使能/禁止和配置。
FLASH存储器还具有在系统重新编程能力,可用于非易失性数据存储,并允许现场更新8051固件。
片内JTAG调试电路允许使用安装在最终应用系统上的产品MCU进行非侵入式(不占用片内资源)、全速、在系统调试。
在使用JTAG调试时,所有的模拟和数字外设都可全功能运行。
每个MCU都可在工业温度范围(-45~+85℃)内用2.7~3.6V的电压工作。
端口I/O、/RST和JTAG引脚都容许5V的输入信号电压。
基于PIC16F873单片机的水产养殖增氧机设计作者:MA Tao作者单位:刊名:微计算机信息英文刊名:MICROCOMPUTER INFORMATION年,卷(期):2008,24(20)引用次数:0次1.王有绪.浒杰.李拉成PIC系列单片机接口技术及应用系统设计 20002.李学海PIC单片机实用教程-提高篇 20003.丁锦滔PIC单片机与PC机的串行数据交换[期刊论文]-电讯技术 2004(2)4.李君凯步进电机控制系统[期刊论文]-自动化与仪器仪表 2003(1)5.孙荣基于PIC16F73/PIC16F873单片机的步进电机驱动器[期刊论文]-机电工程 2003(6)6.王羲.董燕飞步进电机转台的控制[期刊论文]-微计算机信息 2005(2)1.学位论文程尧ZY1-0.75型自动控制射流式增氧机的研制2006传统的鱼塘增氧机多采用水面扑打方式为鱼塘增氧,增氧不均匀,耗电大,只能对鱼塘的浅水层增氧,而且对增氧机控制都是人工凭经验手动操作,渔民工作时间长、劳动强度大、生产成本高。
随着农村产业结构的调整,研制一种具有自动控制功能、功耗低且能深层增氧的射流式增氧机是实行高密度、集约化水产养殖必不可少的基本装备。
本课题通过对射流式增氧原理分析和比较,确定了螺旋桨射流式增氧机的总体布局,以及电机结构、电机功率、螺旋桨、扩散器等主要参数。
该螺旋桨射流式增氧机主要由专用潜水电机、螺旋桨、扩散器、吸气室、浮筒、吸气管等组成。
由于螺旋桨旋转时产生负压作用,空气从水面上通过进气管进入吸气室,然后高速旋转的螺旋桨产生的强大动力将氧气推送至整个池塘,从而达到增氧的目的。
本课题研制了以MCS-51微机为核心的增氧机自动控制系统,其中包括:水中溶氧量和温度的采集处理、键盘与LCD的显示、增氧泵的驱动和监控、声光报警系统等装置。
该自动控制系统能连续测量水中的溶氧量,并根据用户对测量阈值的设定自动开启或关闭增氧机,在测控过程中进行温度补偿和数据处理,有效提高了监控精度。
• 141•由于工作忙、出差、旅游等原因,家中、办公室等场所喂养的鱼常常无人管理。
为此,本文基于STM32单片机设计了一款智能鱼缸。
该鱼缸可以根据设定的参数自动投食、调节水温和增氧。
鱼缸内装有水循环过滤系统,可以较长时间的不用换水。
通过手机APP 可以设置参数、远程定量投食和监控鱼缸运行状态。
该智能鱼缸可以根据预置的鱼儿生长所需要的条件,投喂食物、调节环境,实现对鱼的无人化管理。
为了缓解学习、生活、工作带来的压力,提升生活品质,许多人喜欢在家中、办公室等场所养鱼。
但是,由于工作忙、出差、旅游等原因,常常没有时间去照顾鱼儿。
目前市场有一些高端鱼缸具有水循环过滤系统,可以较长时间的不用换水;也有一些鱼缸加入了加热和增氧功能;还有一些研究者设计了专用喂鱼器,可以按固定的时间间隔投喂鱼食。
这些设计在一定程度上简化了养鱼过程,但无法实现对鱼的无人化管理。
本文设计的智能鱼缸可以根据预置的鱼儿生长所需要的条件,投喂实物、调节环境,解决鱼儿长时间无人照看的问题。
1 智能鱼缸整体结构设计智能鱼缸主要由STM32单片机主控核心、无线模块、触摸屏、稳压模块、温度传感器、氧溶解度传感器、水循环过滤器、投食机构、加热棒、照明模块、增氧泵等部分组成。
整体结构如图1所示。
温度传感器和氧溶解度传感器与单片机AD 端口连接,用于采集鱼缸中水的温度和含量氧。
水循环过滤器、投食机构、加热棒、照明模块、增氧泵等执行单元与单片机GPIO 连接,用于投喂鱼食、调节鱼缸中水的环境。
触摸屏通过串型总线与单片机USART 接口连接,用于本地显示鱼缸工作状态,设置工作参数。
鱼缸通过无线模块与服务器进行数据交换。
可以通过手机APP 或PC 端获取鱼缸水环境数据、上传喂鱼参数和远程投食。
2 智能鱼缸各功能单元设计2.1 主控核心设计智能鱼缸主控核心采用STM32Rbt6单片机,该单片机具有成本低廉,功耗低,处理速度快,资源丰富等特点。
单片机片内集成128kbytes 的Flash 存储空间,可以将各类鱼生存所需要的水温、氧溶解量、投食量、水循环过滤频率等参数存储在单片机的FLASH 中。
Techniques of Automation &Applications基于单片机的自动充放气装置的设计段少勇(杨凌职业技术学院,陕西杨凌712100)摘要:针对目前的汽车轮胎充放气过程中存在工作人员劳动强度高、工作效率低、充放气气压不受控制等问题,设计了一种基于单片机的汽车轮胎自动充放气装置,该装置以单片机为主控芯片,以内置压力传感器为检测设备,具有自动充放气、胎压实时显示、参数异常报警等功能。
测试结果表明,该装置的测量结果准确,控制功能强,具有较高的应用价值。
关键词:汽车轮胎;充放气;单片机;传感器中图分类号:TP23文献标识码:A文章编号:1003-7241(2020)03-0159-04Design of Automatic Charging and Discharging DeviceBased on Single Chip MicrocomputerDUAN Shao -yong(Yangling V ocational and Technical College,Yangling 712100China )Abstract:There are many problems in the process of tire filling and deflating,such as high labor intensity,low efficiency,air pres-sure isn't controlled in process of aeration and venting.Aiming these problems,a new equitment of tire filling and deflat-ing is designed.It puts the single chip as the main control chip,puts built-in pressure sensor as detection device.It has many functions,such as automatic aeration and venting,real-time display of air pressure,alarm when the parameters is anomaly and so on.The test result shows that it has accurate measurement results,strong control function,it has high ap-plication value.Key words:automobile tire;charging and releasing gas;single Microcomputer;sensor收稿日期:2018-09-041引言轮胎对车辆的安全、环保、节能和降低运输成本都有至关重要的作用,而胎压是轮胎的生命,胎压过高过低都会对汽车的行车安全、轮胎寿命及汽车操纵稳定性产生不良影响。
基于单片机的自动增氧控制器设计浙江海洋学院机电工程学院俞红杰单海校中国人民解放军第4806工厂蒋炼强摘 要 介绍了一种基于AT89C51单片机控制的自动增氧控制器。
它可以通过键盘操作实现对数据采集、显示及控制等功能,系统软件采用汇编语言编写,在软件设计中,采用了数字技术消除干扰,提高了抗干扰能力。
该控制器具有操作方便、准确、体积小、经济、抗干扰能力强的特点。
关键词 单片机增氧机自动控制基金项目:浙江海洋学院科研资助项目(X03L16))1系统功能描述自动增氧控制器是一种随时检测水中溶解氧并根据氧气浓度自动控制增氧机的装置。
它采用极谱型复膜氧电极作为溶氧传感器,以AT89C51单片机作为检测和控制核心,采用可控硅和光电耦合器控制增氧机和报警等电路。
系统结构如图1所示。
图1系统结构示意图2硬件设计2.1总体结构自动增氧控制系统由单片机控制电路、信号处理电路、控制电路、键盘输入及显示电路、声光报警电路和增氧机工作状态检测电路等部分组成,系统硬件电路框图如图2。
图2系统硬件电路框图2.2信号采集电路信号采集电路由溶氧传感器、温度传感器和A/D转换器组成。
氧探头和温度探头转换的信号较弱,进行A/D转换前先用放大器进行放大处理。
利用ADC0809转换器8通道可实现水中溶解氧和温度等多个参数的多路信号采集和转换。
为防止输出电压过大损害A/D转换器,进行模数转换前应加限幅保护电路,使其输出电压在0~5V。
2.3单片机控制电路由于采集到的信号是连续变化的模拟量,不能被单片机直接处理,所以,必须把这些模拟量转换成数字量后才能够输入到单片机中进行处理,这里选用了经济实用的ADC0809来完成模数转换。
ADC0809与AT89C51的连接如图3所示。
图3AT89C51与ADC0809的连接图虽然本设计中只用了通道I N0和I N1,但是为了方便以后的扩展,地址选择线ABC接到了地址总线的低3位。
ADC0809片内具有三态输出锁存缓冲器,可直接与单片机的数据总线相连,这里将它的数据输出口直接与单片机的数据总线P0口相连,AT89C51的P0口作为数据总线,又作为低8位地址总线。
ADC0809的片内没有时钟信号必须由外部提供,这里利用AT89C51提供的地址锁存允许信号ALE 经计数器74LS163构成的4分频器分频获得。
ALE 引脚的频率是单片机时钟频率的1/6,单片机的时钟频率为12MH z ,则ALE 引脚频率约为2MH z ,再经4分频后为500k H z ,所以ADC0809能可靠工作。
如图3所示,放大后的电压信号送入ADC0809的模拟输入通道进行A /D 转换。
将P2.7(地址总线的A15)作为片选信号,由AT89C51的写信号WR 和P2.7控制ADC0809的地址锁存ALE 和转换启动START,当ADC0809的START 启动信号输入端为高电平时,A /D 开始转换,在时钟的控制下,一位一位地逼近,比较器一次次进行比较,转换结束时,送出转换结束信号EOC (低到高),并将8位数字量D7~D0锁存到输出缓存器。
AT89C51的读信号RD 端发出一个输出允许命令输入到ADC0809的ENABLE (即OE)端,ENABLE (OE)端呈高电位,用以打开三态输出锁存器,AT89C51从ADC0809读取相应电压数字量,然后存入数据缓冲器中。
2.4增氧机控制电路增氧机控制电路主要有光电耦合器和可控硅组成。
单片机发出控制信号,经驱动器后控制光电耦合器的工作状态。
当光电耦合器工作后,使得可控硅的触发极处于高电平,可控硅处于导通状态,进而控制增氧机工作。
而使用光电耦合器有效地降低了外部干扰对系统的影响,增强了系统的可靠性。
2.5键盘输入、显示及报警电路键盘由复位键、模式键、加一键和移位键组成。
当系统进入死机状态时,通过复位键使系统工作。
通过模式键、加一键和移位键的组合可设定溶解氧和温度的上下限,控制增氧机的开停及声光报警电路的工作与否。
当信号采集电路采集到的溶解氧大于设定值上限时,系统则停止增氧机工作;反之,则开启增氧机工作。
当温度信号高于设定值上限或低于设定值下限时,系统则启动声光报警电路。
一旦发现水中溶解氧和温度不正常时,则由单片机I /O 口的P1.0控制发光二极管进行光报警。
同时,P1.6还触发无源蜂鸣器用声报警提醒检测人员注意。
显示电路采用16!2字符型点阵式LCD 显示器,用于显示控制器采集到的溶氧量和温度值,以及溶氧量和温度的上下限设定值。
利用单片机P1口作为液晶显示器数据输入端口。
输入的数据为ASC II 码,显示模块自带驱动电路,可直接与单片机相连。
3软件设计3.1总程序结构设计整个系统的软件包括主程序、自检程序、通信程序、数据采集程序、数字滤波程序、比较判断子程序、报警控制程序及键盘显示程序等若干个子程序。
软件采用汇编语言编写,并采用模块化设计,使程序结构清晰,便于今后进一步扩展系统的功能。
软件结构如图4。
主程序初始化以后置位AT89C51的中断EA,使CPU 开放中断,并启动ADC0809对I N 0和I N 1通道的模拟输入量进行A /D 转换。
在电路设计中,ADC0809与AT89C51是采用中断方式连接的,所以系统的数据采集处理功能是在中断服务程序中完成的。
当AT89C51响应中断请求后,调用中断服务程序,中断服务程序进行压栈,保护现场,读取来自ADC0809数据输出口的8位数字量,并将数字量储存到单片机RAM 中,然后启动ADC0809的下一次转换。
图4程序结构在检测过程中,将A /D 转换器采集到的电压信号经数据软件滤波后存入内部RAM 以70H 为首址的数据存储器中,然后将此数据U x 分别和基准电压U 0、U 1进行比较。
而后再通过判据算法,以确定是否控制增氧机的工作及报警。
3.2滤波设计设计一个采样周期,对通道0连续采样6次,臭氧设备在水产品加工中的应用1臭氧在水产品加工车间中的应用水产品加工车间一般是高湿环境,此时环境中的病毒和细菌的细胞壁较疏松,易被臭氧穿透杀灭,相对湿度为80%~90%,臭氧具有很强的杀菌作用。
要达到杀菌效果,根据卫生部 消毒技术规范和实际应用经验,三十万级取2.5m g/L,十万级取5m g/L,万级取15m g/L。
合理的投加臭氧量使车间环境中的臭氧浓度达到规定的要求,并做相应的验证工作。
不仅要考虑投加量,并且注意臭氧设备有效扩散范围。
水产品车间灭菌效果验证,臭氧产量3000 m g/h,车间空间体积46m3,将臭氧发生器放置于室内高1.8m处,空气微生物采样器置于室内中间1m处,连接好采样管,以28.3L/m i n的流量采样5m i n,试验温度27~28∀,相对湿度65%~76%,开机作用60m i n,对空气中的自然菌消亡率最高达96.98%。
2臭氧水在水产品加工中的应用臭氧水对水产品中存在的大肠菌、沙门氏菌、荧光菌、霍乱菌、肝炎病毒等革兰氏阴性菌,有很好的杀菌效果。
臭氧在水中的溶解度,随着温度降低,压力提高而提高。
臭氧与自来水混合的方法有气液混合泵、强力负压混合、氧化塔,臭氧水浓度必须达到一定值(#5m g/L),否则难以保证杀菌效果。
利用臭氧水有两种方法:一是浸渍法,即是在浸渍槽的冷水中注入臭氧,对鱼贝类等进行清洗与杀菌。
浸泡槽中的臭氧水应该是循环流动的,水产品浸泡时消耗大量的臭氧,臭氧水不断的打循环,维持浸泡槽中臭氧的浓度,以达到杀菌效果。
二是喷淋法,即是用喷淋器对鱼贝类等进行洗净和杀菌,效果会差一些。
臭氧水能分解鱼贝类及水产加工品的异臭味,因臭氧可将臭味的成分∃∃∃硫磺化合物,变成无臭物。
臭氧水在鳗鱼、比目鱼、章鱼、鱿鱼、金枪鱼、马鲛鱼、牡蛎、贝类、海苔类等加工中应用较多。
水产品生产企业选购臭氧发生器时,应优先考虑以下因素:中/高频放电式、石英介电管式、密封式结构、洁净干燥的气源,臭氧水机要采用水冷却方式,以及合理的臭氧投加量,环境杀菌时臭氧有效的扩散范围,臭氧水机的混合方式等。
要充分了解臭氧特性和臭氧的发生原理,选择性价比高的产品,符合QS、HACCP认证的要求,以提升水产品的卫生质量和产品竞争力。
% (上海康特环保科技发展有限公司葛良平)然后去掉最大和最小值,把剩余的累加和求算术平均值作为本周期采样值。
存入内部RAM以30H为首址的数据存储器中。
其中,R2寄存器存放最大值,R3寄存器存放最小值,R4寄存器存放累加和,R0存放连续采样次数。
3.3报警设计本设计采用的是全软件报警程序。
采样参数经滤波处理后的值存在70H寄存器中。
上、下限报警值以及上、下限复位值分别存在50H为首地址的寄存器中。
报警标志单元为内部RAM20H,其中02H为上限报警标志位,03H为下限报警标志位。
若上、下限报警标志位置位,则P1.0和P1.6输出高电平,进行声光报警。
4结束语基于单片机控制的自动增氧控制器充分发挥了单片机的控制运算及数据处理等功能,在样机测试表明:该控制器不仅操作方便、准确、抗干扰能力强、良好的可靠性,并且节能效益明显,具有重要的实用价值与经济效益。
%参考文献[1]向婉成.控制仪表与装置[M].北京:机械工业出版社.1999.[2]康华光.电子技术基础∃模拟部分(第四版)[M].北京:高等教育出版社,1999.[3]范立南,李雪飞,伊授远.单片微型计算机控制系统设计[M].北京:人民邮电出版社,2004.[4]李鸣华.AT89C2051在语音合成中的应用[J].计算机与现代化,2005(5):78 80.[5]钟立.一种基于单片机控制的智能型应变仪设计[J].自动化技术与应用,2006(3):36 38.[6]罗建学.膨化机专用电子温控装置的设计[J].渔业现代化,2006(2):47 48.&作者简介∋俞红杰(1973∃),男,浙江舟山人,讲师,浙江工业大学硕士研究生,研究方向:自动控制与应用。
[通讯地址:(316004)浙江舟山市海院路18号]。
