变电站接地网优化设计

紧凑化布置变电站接地网的设计与优化摘要:变电站接地系统的设计是维护电力系统安全可靠运行、保障运行维护人员和电气设备安全的根本保证和重要措施。

本文根据变电站区域地质资料并结合工程设计经验，提出切实可行的接地方案。

并对跨步电压、接触电势不满足区域的处理方案进行对比，避免了常规、粗犷的接地网设计。

关键词：变电站；电气主接地网一、工程概况及计算原始数据1、工程概况变电站安装3台50MVA三绕组有载调压变压器，电压等级为110/35/10kV。

站区围墙内南北向总长52.5m，东西总长36.2m。

主体建筑是一座二层的配电装置楼，采用“一”字型南北布置。

主变压器布置在户外。

2、地质情况根据《岩土工程勘察报告》，站内设计标高176.1m为场地最低点，最低点以下1.5～2.5m厚土层为站址原状素地层填土，以粉土为主。

底层3.6m～4.2m为粉细砂，砂粉成分为长石、石英等，含云母碎屑。

层底埋深10.7m～11.5m为粉质粘土,3.90～14.80m为中粗砂。

拟建场地地基土对混凝土结构及混凝土中的钢筋及钢结构具有微腐蚀性。

3、计算原始数据主变参数：电压比为110±8×1.25%/38.5±2×2.5%/10.5kV，短路阻抗为UdⅠ-Ⅱ%=10.5；UdⅠ-Ⅲ% =17.5；UdⅡ-Ⅲ% =6.5。

根据《岩土工程勘察报告》，本工程土壤电阻率为200Ω?m。

二、接地网截面的计算接地导体截面应根据热稳定条件进行选择，未考虑腐蚀时，接地导体的最小截面应符合下式：采用镀铜扁钢，C值取119（DL/T1312-2013中20%相对导电率，最大允许温度700℃）,Sg≥ = × =26.3mm2三、主接地网材料的选择国家电网基建〔2012〕386号文，变电站接地材料的选型要充分考虑土壤的腐蚀状况。

户内变电站接地材料应与建筑物使用寿命相匹配。

户外变电站接地材料使用寿命达到40年。

综上所述，本工程主接地网材料可采用30mm×4mm铜覆钢或采用50mm×4mm的镀锌扁钢。

高海拔特高压变电站接地网的优化设计
靳卫俊;黄军荣;黄仕豪;刘军;李文强
【期刊名称】《江西电力》
【年(卷),期】2024(48)2
【摘要】文中阐述了特高压变电站接地系统的特点、接地网络优化模型及降阻措施。

通过某高海拔特高压变电站接地系统的降阻优化实例,选用合适的降阻设计方案,满足安全及可靠性要求,并验证了该方案的可行性,对后续高海拔特高压变电站的地网优化设计具有指导和参考意义。

【总页数】4页(P16-19)
【作者】靳卫俊;黄军荣;黄仕豪;刘军;李文强
【作者单位】国家电网有限公司特高压建设分公司;江西省送变电工程有限公司【正文语种】中文
【中图分类】TM862
【相关文献】
1.750kV特高压变电站接地网现场测试与分析
2.1 000 kV特高压变电站接地网布置方案分析
3.特高压变电站接地网方案设计
4.变电站特高压接地网现场测试相关问题探究
5.浅谈变电站接地网装置设计要点及优化设计方法
因版权原因，仅展示原文概要，查看原文内容请购买。

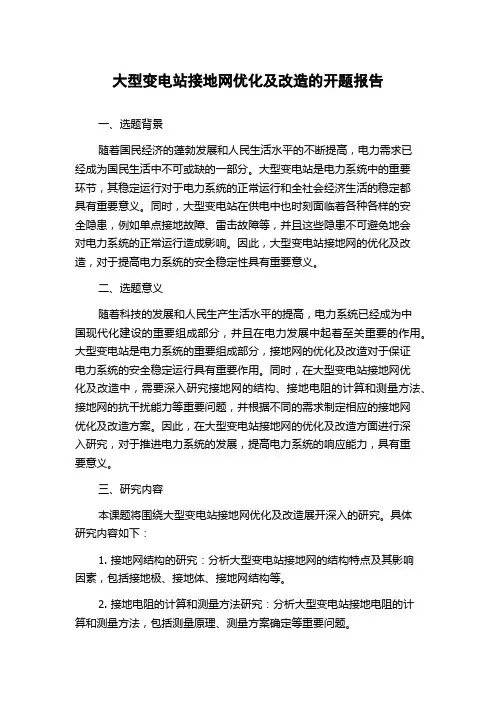

大型变电站接地网优化及改造的开题报告一、选题背景随着国民经济的蓬勃发展和人民生活水平的不断提高，电力需求已经成为国民生活中不可或缺的一部分。

大型变电站是电力系统中的重要环节，其稳定运行对于电力系统的正常运行和全社会经济生活的稳定都具有重要意义。

同时，大型变电站在供电中也时刻面临着各种各样的安全隐患，例如单点接地故障、雷击故障等，并且这些隐患不可避免地会对电力系统的正常运行造成影响。

因此，大型变电站接地网的优化及改造，对于提高电力系统的安全稳定性具有重要意义。

二、选题意义随着科技的发展和人民生产生活水平的提高，电力系统已经成为中国现代化建设的重要组成部分，并且在电力发展中起着至关重要的作用。

大型变电站是电力系统的重要组成部分，接地网的优化及改造对于保证电力系统的安全稳定运行具有重要作用。

同时，在大型变电站接地网优化及改造中，需要深入研究接地网的结构、接地电阻的计算和测量方法、接地网的抗干扰能力等重要问题，并根据不同的需求制定相应的接地网优化及改造方案。

因此，在大型变电站接地网的优化及改造方面进行深入研究，对于推进电力系统的发展，提高电力系统的响应能力，具有重要意义。

三、研究内容本课题将围绕大型变电站接地网优化及改造展开深入的研究。

具体研究内容如下：1. 接地网结构的研究：分析大型变电站接地网的结构特点及其影响因素，包括接地极、接地体、接地网结构等。

2. 接地电阻的计算和测量方法研究：分析大型变电站接地电阻的计算和测量方法，包括测量原理、测量方案确定等重要问题。

3. 接地网抗干扰能力的分析：研究大型变电站接地网的抗干扰能力，分析其受外界干扰的因素，从而提出相应的优化方案。

4. 接地网优化及改造方案的制定：根据大型变电站接地网的实际情况及其需求，制定相应的接地网优化及改造方案。

四、研究方法本课题研究方法采用文献资料法、实地调查法、理论计算法、实验研究法等多种方法相结合，从多个方面进行深入的研究。

具体方法如下：1. 文献资料法：查阅大量文献资料，对大型变电站接地网的相关知识和研究成果进行系统梳理和总结，了解接地网的优化与改造的研究现状。

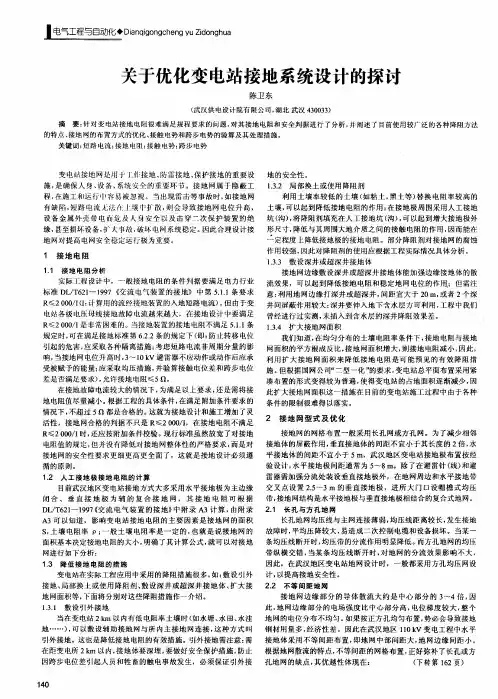

变电站接地系统的优化技术改进发展策略随着电力系统的发展和智能化水平的提高，变电站的接地系统也面临着更高的要求。

接地系统是保障电力系统正常运行和人身安全的重要组成部分，因此对其优化技术进行改进是十分必要的。

本文将探讨变电站接地系统的优化技术改进发展策略。

首先，变电站接地系统的优化技术应该注重系统的可靠性。

变电站是电力系统的重要节点，一旦接地系统出现问题，则会对整个电力系统产生严重的影响。

因此，在设计接地系统时应考虑各种可能的故障情况，并采取相应的措施进行预防和应对。

例如，可以采用多级保护策略，将变电站接地系统分为不同的层次，确保在任何情况下都能够保持正常的接地状态。

其次，变电站接地系统的优化技术还应注重系统的灵活性。

随着电力系统的发展，变电站的功能越来越复杂，需要能够适应不同的运行需求。

因此，在设计接地系统时应考虑到变电站的功能特点，并采用灵活的接地方案。

例如，可以采用可调节接地电阻的设计，以便根据实际需求进行调整。

此外，可以考虑使用可移动接地电极，以便在需要时快速更换或调整接地位置。

此外，变电站接地系统的优化技术应注重系统的安全性。

电力系统带有高电压和高电流，因此接地系统的安全性是至关重要的。

在设计接地系统时，应考虑到安全隐患的存在，并采取相应的措施进行预防。

例如，可以采用电容型接地设备来降低接地系统的故障电流，从而提高系统的安全性。

此外，还可以加装监测设备，及时监测接地系统的状态，并采取相应的措施进行修复。

最后，变电站接地系统的优化技术应注重系统的可持续性。

随着能源的日益紧缺，节能减排成为当前社会关注的热点。

在设计接地系统时，应考虑到对环境的影响，并采取相应的措施来减少能源的利用和排放。

例如，可以结合可再生能源进行接地设计，利用太阳能或风能等可再生能源来提供电力需求。

此外，还可以采用高效的接地材料和设备，降低能源的损耗和浪费。

综上所述，变电站接地系统的优化技术改进发展策略应注重系统的可靠性、灵活性、安全性和可持续性。

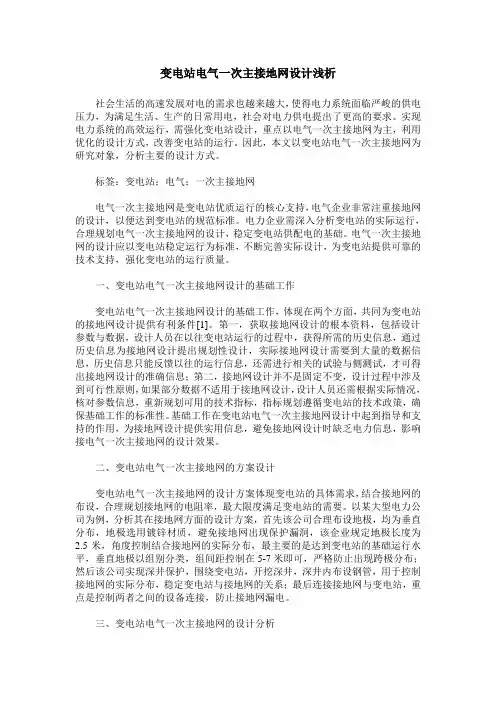

变电站电气一次主接地网设计浅析社会生活的高速发展对电的需求也越来越大，使得电力系统面临严峻的供电压力，为满足生活、生产的日常用电，社会对电力供电提出了更高的要求。

实现电力系统的高效运行，需强化变电站设计，重点以电气一次主接地网为主，利用优化的设计方式，改善变电站的运行。

因此，本文以变电站电气一次主接地网为研究对象，分析主要的设计方式。

标签：变电站；电气；一次主接地网电气一次主接地网是变电站优质运行的核心支持，电气企业非常注重接地网的设计，以便达到变电站的规范标准。

电力企业需深入分析变电站的实际运行，合理规划电气一次主接地网的设计，稳定变电站供配电的基础。

电气一次主接地网的设计应以变电站稳定运行为标准，不断完善实际设计，为变电站提供可靠的技术支持，强化变电站的运行质量。

一、变电站电气一次主接地网设计的基础工作变电站电气一次主接地网设计的基础工作，体现在两个方面，共同为变电站的接地网设计提供有利条件[1]。

第一，获取接地网设计的根本资料，包括设计参数与数据，设计人员在以往变电站运行的过程中，获得所需的历史信息，通过历史信息为接地网设计提出规划性设计，实际接地网设计需要到大量的数据信息，历史信息只能反馈以往的运行信息，还需进行相关的试验与侧测试，才可得出接地网设计的准确信息；第二，接地网设计并不是固定不变，设计过程中涉及到可行性原则，如果部分数据不适用于接地网设计，设计人员还需根据实际情况，核对参数信息，重新规划可用的技术指标，指标规划遵循变电站的技术政策，确保基础工作的标准性。

基础工作在变电站电气一次主接地网设计中起到指导和支持的作用，为接地网设计提供实用信息，避免接地网设计时缺乏电力信息，影响接电气一次主接地网的设计效果。

二、变电站电气一次主接地网的方案设计变电站电气一次主接地网的设计方案体现变电站的具体需求，结合接地网的布设，合理规划接地网的电阻率，最大限度满足变电站的需要。

以某大型电力公司为例，分析其在接地网方面的设计方案，首先该公司合理布设地极，均为垂直分布，地极选用镀锌材质，避免接地网出现保护漏洞，该企业规定地极长度为2.5米，角度控制结合接地网的实际分布，最主要的是达到变电站的基础运行水平，垂直地极以组别分类，组间距控制在5-7米即可，严格防止出现跨极分布；然后该公司实现深井保护，围绕变电站，开挖深井，深井内布设钢管，用于控制接地网的实际分布，稳定变电站与接地网的关系；最后连接接地网与变电站，重点是控制两者之间的设备连接，防止接地网漏电。

变电站接地技术改进策略变电站接地技术改进策略变电站接地技术是确保电力系统安全运行的重要环节。

接地系统的良好设计和运行对于防止电气意外事故、保护设备和人身安全至关重要。

然而，随着电力系统的发展和升级，现有的接地技术可能会面临一些挑战和限制。

为了改进变电站接地技术，以下是一些逐步思考的策略。

步骤一：了解现有接地技术的局限性首先，我们需要对现有的变电站接地技术有一个全面的了解。

这包括了解不同类型的接地系统、接地电阻的计算方法、接地网的布置和连接方式等。

此外，还需要了解现有技术在面临新的挑战时可能会面临的局限性，例如地电阻高、雷电冲击等。

步骤二：研究和应用新的接地技术在了解现有技术的基础上，我们可以开始研究和应用新的接地技术。

例如，可以考虑使用混凝土接地极、化学接地极或空间接地技术等。

这些新技术可能能够提供更好的接地效果和更低的接地电阻，从而提高变电站的安全性和可靠性。

步骤三：优化接地系统布置接下来，我们可以优化变电站的接地系统布置。

通过合理地布置接地极、接地网和接地线路，可以降低接地电阻，提高接地系统的性能。

此外，还可以考虑使用互联地网和互连接地技术，以提高接地系统的连通性和可靠性。

步骤四：加强监测和维护一个好的接地系统需要进行监测和维护。

定期进行接地电阻测量和接地系统巡检，可以及时发现接地问题并采取相应的措施。

此外，还可以使用在线监测设备和智能化管理系统，实时监测接地系统的运行状态，及时报警和处理异常情况。

步骤五：加强人员培训和意识提升最后，我们还需要加强人员培训和意识提升。

培训变电站人员，提高他们对接地技术的理解和操作技能，可以提高接地系统的安全性和可靠性。

另外，还需要加强对电气安全的宣传和教育，提高人员对接地系统重要性的认识，从而降低电气事故的发生率。

总结起来，改进变电站接地技术需要逐步思考和探索。

通过了解现有技术的局限性、研究和应用新的接地技术、优化接地系统布置、加强监测和维护以及加强人员培训和意识提升，我们可以不断提高变电站接地系统的安全性、可靠性和性能。

变电站接地方案优化变电站接地方案优化变电站接地方案是保障电气系统安全和稳定运行的重要措施。

接地方案的优化可以提高系统的可靠性和抗干扰能力，减少故障率，保护设备和人员的安全。

下面是一个逐步思考的变电站接地方案优化的过程。

第一步：了解接地方案的基本知识在优化接地方案之前，首先需要了解接地方案的基本知识，包括接地原理、接地电阻、接地导体的选择等。

只有对这些基本知识有清晰的理解，才能更好地进行接地方案的优化。

第二步：分析现有接地方案的问题在实际运行中，可能存在一些问题，如接地电阻过大、接地导体布置不合理等。

通过对现有接地方案的分析，找出问题所在，为优化接地方案提供依据。

第三步：确定接地目标在优化接地方案之前，需要确定接地的目标。

接地方案的优化可以有多个目标，如降低接地电阻、提高接地导体的抗腐蚀能力、减少接地系统的故障率等。

根据具体情况，确定接地方案的优化目标。

第四步：选择合适的接地导体接地导体的选择是接地方案优化的重要一环。

根据实际情况，选择合适的导体材料和截面积，确保接地系统具备良好的导电性能和抗腐蚀能力。

同时，还需要考虑接地导体的敷设方式和布置位置，以达到最佳的接地效果。

第五步：优化接地电阻接地电阻是评价接地方案优劣的重要指标之一。

通过采取一些措施，如增加接地导体的长度、增加接地电极的数量等，可以有效地降低接地电阻。

同时，还可以考虑采用接地增阻器等设备，进一步优化接地电阻。

第六步：进行接地系统的分析和测试在优化接地方案之后，需要进行接地系统的分析和测试，验证优化方案的效果。

通过测量接地电阻、接地电位等参数，评估接地系统的性能，确保系统的安全可靠运行。

第七步：制定接地系统的维护计划优化接地方案只是第一步，接地系统的维护同样重要。

制定接地系统的维护计划，包括定期巡检、清理接地导体、检测接地电阻等工作，确保接地系统一直处于良好的工作状态。

总结起来，变电站接地方案的优化是一个逐步思考的过程，需要结合实际情况和目标要求，选择合适的接地导体，并采取相应措施降低接地电阻。

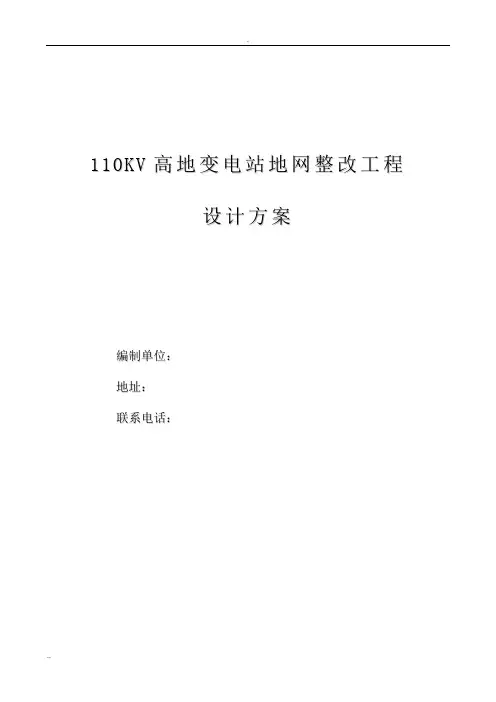

110K V高地变电站地网整改工程设计方案编制单位：地址：联系电话：第一部分变电站接地工程概述当今社会已进入信息时代，由信息技术及其微电子设备组成的信息系统随着科技的发展而迅速发展，大型电气、电子装备越来越多，这些装备必须具有良好的、较低接地电阻的接地，良好的接地是保障设备安全、操作人员安全和设备正常运行的必要措施。

若交流接地不好则影响正常供电；若直流接地不好则影响设备正常工作；若安全接地不好，则容易发生设备和人身安全事故；若防雷接地不好，则遭雷击时泄流不畅和可能因为高的地电位反击造成设备损坏。

随着电力事业的快速发展，电力系统中对接地装置的要求越来越严格，电厂或变电所的接地系统直接关系到正常运行，更涉及到人身与设备的安全。

然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因，近年来，发生了多起地网引起的事故，有的不仅烧毁了一次设备，而且还通过二次控制电缆窜入主控室，造成了事故扩大，故接地网对电力系统的安全稳定运行起到非常重要的作用。

一般情况下，电站尤其是水电站大都建立山区和河谷地带，受此自然地理环境影响，其年雷暴日都比较高，发生雷击事故的概率亦较大。

因此，在电站的建设过程中，为保护变电站的设备安全，提高其供电可靠性，完善并优化防雷系统，加强变电站的防雷安全措施，最大程度的减少雷击事故的发生，有着极其重要的意义。

通常情况下，一个变电站的接地工程应包括以下几方面的内容。

1、接地体接地体可分为自然接地体和人工接地体，设计中通常采用人工接地体，以便达到所规定的接地电阻，并避免外界其他因素的影响。

人工接地体又可分为水平接地体和垂直接地体。

接地体的接地电阻值取决于接地体与大地的接触面积、接触状态和土壤性质。

垂直接地体之间的距离为5cm 左右，顶部埋深-0.8m,接地体与道路或通道出入口的距离不小于3m,当小于3m 时，接地体的顶部处应埋深1m 以上，或采用沥青砂石铺路面，宽度超过2m。

埋在土壤中的接地装置连接部位应按规范规定的搭接长度焊接以达到电气连接。

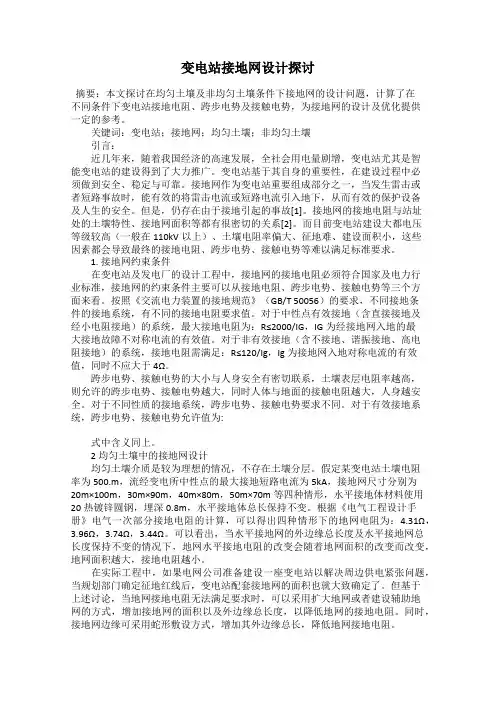

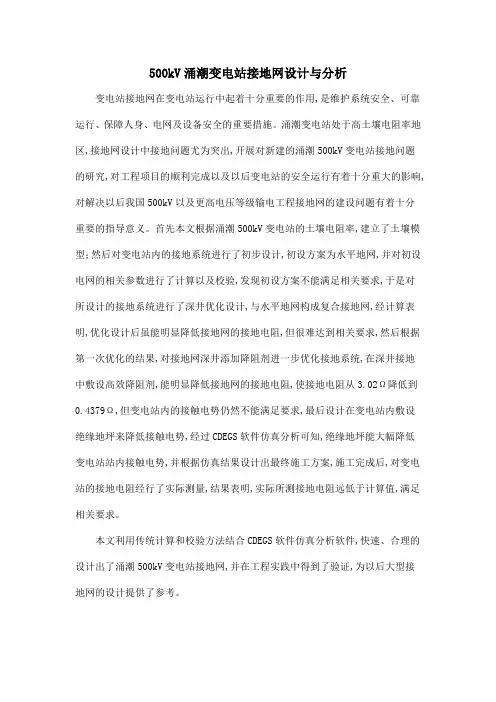

变电站接地网设计探讨摘要：本文探讨在均匀土壤及非均匀土壤条件下接地网的设计问题，计算了在不同条件下变电站接地电阻、跨步电势及接触电势，为接地网的设计及优化提供一定的参考。

关键词：变电站；接地网；均匀土壤；非均匀土壤引言：近几年来，随着我国经济的高速发展，全社会用电量剧增，变电站尤其是智能变电站的建设得到了大力推广。

变电站基于其自身的重要性，在建设过程中必须做到安全、稳定与可靠。

接地网作为变电站重要组成部分之一，当发生雷击或者短路事故时，能有效的将雷击电流或短路电流引入地下，从而有效的保护设备及人生的安全。

但是，仍存在由于接地引起的事故[1]。

接地网的接地电阻与站址处的土壤特性、接地网面积等都有很密切的关系[2]。

而目前变电站建设大都电压等级较高（一般在110kV以上）、土壤电阻率偏大、征地难、建设面积小，这些因素都会导致最终的接地电阻、跨步电势、接触电势等难以满足标准要求。

1. 接地网约束条件在变电站及发电厂的设计工程中，接地网的接地电阻必须符合国家及电力行业标准，接地网的约束条件主要可以从接地电阻、跨步电势、接触电势等三个方面来看。

按照《交流电力装置的接地规范》（GB/T 50056）的要求，不同接地条件的接地系统，有不同的接地电阻要求值。

对于中性点有效接地（含直接接地及经小电阻接地）的系统，最大接地电阻为：R≤2000/IG，IG为经接地网入地的最大接地故障不对称电流的有效值。

对于非有效接地（含不接地、谐振接地、高电阻接地）的系统，接地电阻需满足：R≤120/Ig，Ig为接地网入地对称电流的有效值，同时不应大于4Ω。

跨步电势、接触电势的大小与人身安全有密切联系，土壤表层电阻率越高，则允许的跨步电势、接触电势越大，同时人体与地面的接触电阻越大，人身越安全。

对于不同性质的接地系统，跨步电势、接触电势要求不同。

对于有效接地系统，跨步电势、接触电势允许值为:式中含义同上。

2 均匀土壤中的接地网设计均匀土壤介质是较为理想的情况，不存在土壤分层。

变电站电气一次主接地网的设计摘要：当前我国的电力市场改革日益深化，对于变电站的运行水平和各种设备性能都提出了严格的要求，要灵活应用相关技术措施，充分发挥出作用，进而对变电站长时间使用中的服务功能进行优化和完善。

依据现阶段变电站的运行情况，能够了解到电气一次主接地网的质量情况会直接影响到变电站是否可以稳定运行，这就需要对其进行科学的设计，合理的进行规划，让变电站的运行可以做到高效、稳定。

然而当前在设计中还是存在一些问题，这就需要采取有效的措施，提升设计的科学行以及合理性，基于此，本文通过分析变电站电气一次主接地网的设计基本要求，进而提出了相应的设计思路和措施，希望可以提供一定的参考作用。

关键词：变电站；电气一次设备；主接地网；设计1变电站电气一次主接地网设计概述电气一次主接地网是电力系统中的重要环节，它的作用是确保电气设备和人员的安全。

一次主接地网是指将各个设备的金属外壳或者金属部分通过导线连接到一个共同的大地电位上，以形成一个良好的电气接地系统。

这样可以保证电气设备的金属外壳和其他导电部分在正常工作时，都能与地之间保持良好的接触，从而能够及时将可能产生的漏电、过电压等问题导向地，减少电气事故的发生概率。

具体而言，相关设计工作首先要确定接地电阻，然后根据具体情况对接地网进行优化，并在满足安全可靠性的前提下尽可能降低接地电阻。

还有对接地网的导线要选用合适的材料和规格，应该具有良好的导电性和耐腐蚀性。

相关布置要科学合理，以确保对接地网能够有效接地，最大程度上降低电气设备之间的雷击、漏电等问题的出现。

总而言之，电气一次主接地网是电力系统中确保安全可靠运行的重要环节，它的工作原理和设计要求都需要严格遵守相关规范和标准，以此才能更好地确保电气设备和人员的安全，降低电气事故的发生概率，保障电力系统的稳定运行，为人民群众的生活工作都有持续可靠的电力供应。

2变电站电气一次主接地网设计原则变电站电气设计控制设计文件中基本规定的一次主接地网规划和电气控制的原则应至少包括：（1）控制一些需要控制的预先规划的总电力负荷指标和可预测的二次变电站系统线路容量指标的具体控制规划要求应还包括在一次电气控制一次主接地网规划的设计文件中，应尽可能获得最充分、最合理地控制规定，且预规划的总电力负荷应满足一系列具体的电气指标要求，包括数量指标和预测变电站设计需要满足的主输变电系统设施的容量指标要求，也应在电气一次接地网线路设计指标要求方案中尽可能满足最优、充分和最低的指标要求；（2）在选择预测变电站一次接地主网的连接设计时，连接方式的设计应首先考虑线路一定的电气可靠运行性能条件及其电气灵活性；（3）在选择电气一次接地网线路的设计方案时，应尽可能适当地减少项目现场的总占地面积，并选择一些设计性能先进、优良、适用、工程占地面积小的二次接地系统设备，变电站系统的二次接地电气设计和变电站一回路主接地网的设计以及线路方案的总体设计也应更加科学合理。

水利水电134 2015年3期变电站接地网设计浅析毛育英国网河北临漳县供电公司，河北邯郸 056600摘要：在变电站接地网的优化设计中，其结果受到了很多因素的影响。

除了设计上的因素对接地网地表地位大小的之间影响之外，土壤的不同情况，对于接地网材料的选择不同，都会影响到接地网工作的效率。

例如对于冻土层土壤其电阻率相对比较小，但是对埋设深度的影响比较大，可以通过添加垂直接地极的数量可以取得良好的技术和经济效果。

因此在接地网的设计中，要对周边的水文条件进行详细的勘察，除了具体的技术因素还应当考虑到工程的实际来选择合理的设计和施工方法。

关键词：变电站；接地网；优化设计中图分类号：TM862 文献标识码：A 文章编号：1671-5810(2015)03-0134-011 接地电网中存在的问题分析为了电网的安全运行，常常在变电站中将电力系统以及电气设备的相关部分和大地中的有效接地装置连接起来。

在电力系统中接地可以分为工作接地、保护接地以及防雷接地，其中工作接地是为了电力系统运行而进行接地；保护接地是为了防止由于设备中过大的电流对人的安全产生危害而进行的接地；防雷接地是为了消除在发生雷击时过大的电流、电压对设备产生的危害，常见的有避雷针、避雷器等接地设备。

为了规范变电站的接地网的设计，国家专门规定了相关的接地标准，但是这些方法只能对均匀土壤中的规则接地网的接地参数进行计算，对于土壤或者接地网结构比较复杂的情况只能借助计算机来进行数值计算。

但是随着电力系统和变电站规模的变大，特别是容量比较大的变电站，占地面积比较大，其电气设备分布比较分散，当发生故障时电流注入点的位置不同，使接地网的电位不同，传统的电网设计方法已经不能满足这种电气系统接地的需要。

同时在变电站的控制室中的自动化和保护设备之间一般需要用电缆连接在一起，而电缆的屏蔽层往往两端接地，在发生故障的时候由于其内部的电位差造成电缆表层环流或者反击，使得设备的绝缘层被损坏，影响了设备的检测和控制。
