北京利达华信报警设备操作方法

JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (71)第九章注意事项 (72)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。

本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。

LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。

通过驱动板可方便地扩充探测回路。

同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。

网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。

第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。

主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。

一．系统介绍JB-QB/LD128F联动型中文火灾报警控制器（以下简称LD128F）是智能化的二总线火灾自动报警设备,采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。

LD128F集报警及联动控制于一体,主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等,同时它可作为大型工程的区域火灾报警控制器使用。

LD128F联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显.即LD128F联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。

同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出.LD128F联动控制器具有一个CAN总线接口,可与我公司生产的其它控制器形成对等网络，同时通过配接通讯转换卡，可与CRT、楼宇自动化设备及远程消防管理系统相连。

1.1功能简介1.1。

1液晶显示LD128F采用全液晶中文显示,并配发光二极管指示系统关键状态信息。

液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态,它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。

方便快捷的按键方式，使您能够快速的查询到您所要的信息.1。

1。

2布线方式LD128F采用二总线回路，总线设计可减少工程布线及方便工程安装调试。

同时支持分支、单支、树型分支等多种布线方式。

1。

1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑.继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。

1.1。

4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。

这种方式先进、可靠、存储记录时间长。

1.1.5打印功能系统可根据用户的要求配置并行中文打印机,并可根据用户需要,选择打印内容。

JB-QT-LD128E(Q)II火灾报警控制器(联动型)安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.前 言JB-QT-LD128E(Q)Ⅱ火灾报警控制器（联动型）是北京利达华信电子有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器模块化设计，具有功能强、可靠性高、配置灵活的特点。

系统采用汉字液晶显示，打印机打印内容可选，分别打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，每回路可混接256个探测器、联动模块或区显，最大容量4096点，其中探测器、联动模块和区显的比例可自由调配。

本控制器自带8路多线制联动控制输出盘，并可配接我公司生产的其它联动控制盘，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目 录第一章概述 (3)第二章技术特性 (3)第三章结构特性 (5)第四章安装与调试 (8)第五章系统设置 (9)第六章使用与操作 (26)第七章联动控制盘 (34)第八章故障分析与排除 (35)第九章注意事项 (35)第十章运输与贮存 (36)第十一章售后服务 (36)第一章概述JB-QT-LD128E(Q)Ⅱ火灾报警控制器（联动型）（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》。

LD128E(Q)Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

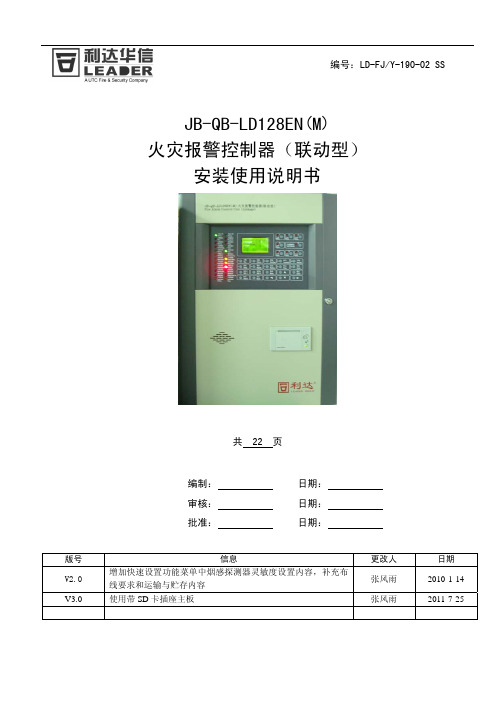

编号：LD-FJ/Y-190-02 SSJB-QB-LD128EN(M)火灾报警控制器（联动型）安装使用说明书共 22 页编制： 日期：审核： 日期：批准： 日期：版号 信息 更改人 日期V2.0 增加快速设置功能菜单中烟感探测器灵敏度设置内容，补充布线要求和运输与贮存内容张风雨 2010-1-14V3.0 使用带SD卡插座主板张风雨 2011-7-25目 录第一章 概 述 (3)第二章 技术特性 (3)2.1 功能简介 (3)2.2 技术参数 (3)第三章 结构特性 (4)3.1 外形及结构尺寸 (4)3.2 安装尺寸 (4)3.3 内部配置 (5)3.4 面板说明 (5)3.5 对外接线端子说明 (7)第四章 安装与调试 (7)4.1 开箱及检查 (7)4.2 控制器的安装 (7)4.3 布线要求 (7)4.4 控制器检查 (8)4.5 接线 (8)4.6 调试 (8)第五章 用户使用说明 (9)5.1开机,关机 (9)5.2火警故障等信息查询 (9)5.3控制器消音: (10)5.4声光警报器的消音及启动 (10)5.5设备屏蔽与解除屏蔽 (10)5.6 设备请求信息查询与处理 (10)5.7 自动启动联动设备 (11)5.8 强制启动联动设备 (11)5.9 停止联动设备 (11)5.10 系统复位 (11)5.11 监测状态 (11)5.12解锁八路多线输出盘 (11)5.13 主控制区按键检测 (11)5.14监管查询 (12)5.15 系统操作 (12)5.16允许禁止全局输出 (15)第六章 系统管理人员操作指南 (15)6.1 系统设置主菜单 (15)6.2 系统设置选择菜单 (16)6.3 手动设置回路选择菜单 (16)6.4 逻辑设置 (17)6.5 自动设置 (17)6.6 快速设置功能 (18)6.7 气体灭火延时设置 (18)6.8数据备份 (19)6.9 数据还原 (19)6.10 模拟火警（不宜普通用户进行操作） (20)第七章 八路多线输出盘 (20)第八章 故障分析与排除 (20)第九章 注意事项 (21)第十章 运输与贮存 (21)第十一章 售后服务 (21)附录：LD128EN(M)简易操作指南 (22)安装、使用产品前，请阅读安装使用说明书。

北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。

一．系统介绍LD128E（T）火灾显示盘用来配合LD128E系列火灾报警控制器进行火警监测，采用液晶中文显示，配有发光二极管，指示系统关键状态信息，可以直观显示LD128E系列火灾报警控制器传来的探测器的火警及故障信息。

LD128E（T）与控制器采用二总线方式通讯，与探测器及模块混合编址,地址范围0~255。

由火灾显示盘本身设置分机地址号。

每台火灾显示盘均可设置四个显示范围，在每个显示范围内探测器的地址可以是单独的一个地址或是连续的地址。

火灾显示盘将显示设定范围内的探测器的工作状态；在设定范围之外探测器的工作状态将不做显示。

每台火灾显示盘最多可以显示128个火警及128个故障信息、联动回答信息，若火警信息、故障信息及回答信息大于128个，则将覆盖最先报火警及报故障的地址。

LD128E（T）有自己的功能键，可以查询接收到的火警、故障及回答信息，他同时受与他通讯的控制器的直接控制。

当控制器消音及复位时，将信息传送至火灾显示盘，使其也随之消音或复位，以实现整个系统的集中控制。

二．技术参数2.1技术参数LD128E（T）火灾显示盘由LD128E系列控制器联动电源提供DC 24V；每台火灾显示盘耗探测回路静态电流≤0.7mA，动态电流≤1mA；与主机的连接线长度小于1500米，采用0.75mm2的双绞线；环境温度0℃~50℃；相对湿度≤95%RH；2.2外形及安装尺寸外形尺寸:250mmⅹ350mmⅹ75mmLD128E（T）关键状态用发光二极管指示，各功能如下：火警指示（红）：当火灾显示盘接收到控制器火警信息时，火警指示灯亮；故障指示（黄）：当火灾显示盘接收到控制器故障信息时，故障指示灯亮；消音指示（绿）：当火灾显示盘接收到控制器消音或区显本身消音时，消音指示灯亮；通讯指示（绿）：当火灾显示盘接收到控制器传来的数据时，通讯指示灯闪烁；通显指示（绿）：当火灾显示盘设置为显示控制器的所有探测器的信息时，通显指示灯亮；巡检指示（绿）：当火灾显示盘本身按键按下时，巡检指示灯闪烁电源指示（绿）：当火灾显示盘通电，并有5V时，电源指示灯亮；LD128E（T）采用开关按键，各功能键如下：功能键：用于翻阅火灾显示盘的各项菜单，以实现火灾显示盘本身的各项功能；确认键：用于确认每次所执行的操作；消音键：用于火灾显示盘本身的消音；下翻键：用于向下翻阅菜单或向下翻阅不同地址的火警及故障信息右移键：用于光标右移，或向上翻阅不同地址的火警及故障信息三．使用说明3.1操作员密码依次按：下翻键—右移键—下翻键—右移键3.2操作方法当火灾显示盘通电后主画面显示如下：当火灾显示盘通电，系统自检后，或在没有火警及无人操作时5分钟内将显示此画面按“功能键”进入火警信息菜单：此时若按“确认键”可以进行火警查询，显示如下：按“下翻键”：可以查询下一个火警地址按“右移键”：可以查询上一个火警地址按“功能键”：可以返回火警信息菜单按“功能键”进入故障信息菜单：此时若按“确认键”可以进行故障查询，显示如下：楼层房间号按“下翻键”：可以查询下一个故障地址按“右移键”：可以查询上一个故障地址按“功能键”：可以返回故障信息菜单按“功能键”进入联动回答菜单：此时若按“确认键”可以进行回答查询，显示如下：楼层房间号按“下翻键”：可以查询下一个回答地址按“右移键”：可以查询上一个回答地址按“功能键”：可以返回联动回答菜单按“功能键”进入系统复位菜单：此时若按“确认键”并正确输入密码后可以使火灾显示盘复位按“功能键”进入系统自检菜单：此时若按“确认键”火灾显示盘将进行：声音自检液晶显示“SOUND”字样(如下图所示)，并且蜂鸣器发出长鸣指示灯自检液晶显示“LED”字样(如下图所示)，并且各指示灯亮返回到火灾显示盘主画面按“功能键”进入区域设置菜单：在此菜单下可以显示出目前所设置的显示状态，如下图所示：其中“001”表示全部显示，“002”表示分区显示此菜单可以设置：区域显示器全部显示控制器所传来的火警信息区域显示器分区间显示控制器所传来的火警信息（可设置4个区域显示）在上图所示的画面下按“确认键”进入区域设置子菜单：区域设置子菜单包括：1.显示分区区域；2.设置通显状态；3.设置分区显示 按“下翻键”：可以依次显示下述三个子菜单1.显示分区区域在此画面下按“确认键”：可以显示曾经设置的分区状态 按“功能键”：返回 2.设置通显状态：在此画面下按“确认键”并且输入密码可以设置为全部显示 按“功能键”：返回 3.设置分区显示：在此画面下按“确认键”并且输入密码可以设置4个分区显示，画面如下：按“下翻键”：当前光标处的数值会加 ”1” 按“右移键”：当前光标会向右移动 按“消音键“：当前光标会向左移动 按“确认键“：保存此次设置的结果 按“功能键“：不保存此次设置并返回在此画面下按“确认键”并正确输入密码后可以设置本区显地址号菜单按“下翻键”：当前光标处的数值会加“1”按“右移键”：当前光标会向右移动按“消音键”：当前光标会向左移动按“确认键”：保存此次设置的结果按“功能键”：不保存此次设置并返回。

利达主机操作说明————————————————————————————————作者：————————————————————————————————日期:使用与操作 1.1系统正常巡检 开机后，系统进入初始化设置阶段,菜单显示如图1-1:图1-1 设置完毕，系统进入选择语言菜单，如图1－2所示:图1-2 按“0”键进入中文方式，按“1”见进入英文方式。

系统默认为中文方式。

系统进入封面菜单，如图1-3：图1－3图中V1.０0程序的版本，5１２是本机配接设备的最大地址点数。

按“菜单”键,进入系统运行主菜单,如图1-4:图1-4 系 统 设 置 中9请选择提示语言SELECT LANGUAGE0：中文 1：ENGLLISHLD128ENM - V1.00 512 火 灾 报 警 控 制 器 LEADER 12：30：001001 火警 故障 屏蔽 启动 回答 报警 感烟探测器首次火警在系统运行主菜单下,如要查看所需信息的内容需按对应按键,如果有多条信息可按“↑”键查看光标所在区域的上一事件,按“↓”键查看光标所在区域的下一事件。

按“确认”键可查看此设备的时间，设备的类型和名称在屏幕最下面一行显示。

控制器默认本机所带的2个回路为：0回路和１回路。

在运行主菜单下,只显示本机两个回路的信息。

在要求输入详细地址时,回路号为一位本机默认地址0或1,后面再接三位的地址。

手动火灾报警按钮报警时，自动显示报警类型和名称,火警信息每3０秒自动滚屏显示一条。

在封面菜单和系统运行主菜单下按“菜单”键，可以在两个菜单间切换，在其他子菜单下按“菜单”键，将返回到系统运行主菜单下,按“取消”键将返回到上一级菜单。

1.2设备屏蔽当液晶处在系统运行主菜单,如图1-４时,先按“复用1”键,再按“屏蔽”键,输入要屏蔽设备的回路地址号，再按“确认”键则地址码显示在屏蔽区域中并反显。

要对被屏蔽的设备解除屏蔽,先按“复用2”键，再按“屏蔽”键,则屏蔽区域中被解除屏蔽的设备地址消失。

利达华信模块说明书设备的技术支持：主要针对于模块、探头的编码。

EN系列主机采用混合编址。

但为了便于现场编写逻辑关系及后期维护保养建议采取以下顺序编址：感烟探测器→感温探测器→燃气探测器→手动报警按钮→消火栓按钮→输入模块→输入输出模块。

其次是探测器、模块等的接线方式。

一般情况下施工方要了解接线方式，就要考虑到现场有没有预埋走线，是否需要重新布线。

一．现场经常用到的几种探头的技术支持1．LD10EN底座:用于LD3000EN/A、LD3300EN等探测器，采用二总线并联接线方式，TC+，TC-端子不分正负极。

1.12．LD2000E-A手动火灾报警按钮部接线图（如图1.2所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，通过电压小于30V通过电流100MA，5脚6脚是备用消防接口，配合手柄使用。

如使用总线需要配合总线模块使用。

图1.23．LD2001EN消火栓按钮部接线图（如图1.3所示）：3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线（图1.4），通过电压小于30V通过电流100MA,7脚是24V+，8脚是消防泵的反馈线。

图1.3图1.44. LD3101/B点型可燃气体探测器部接线示意图（如图1.5所示）：TC+，TC-，24V+，24V-四个端子。

3101/B点型可燃气体探测器探头编码方式是将TC+与24V+短接，TC-与24V-短接，用编码器的红色夹子夹在TC+上,黑色夹子夹在TC-上进行编码。

图1.55.LD4400EN-1/2输入模块端子图与接线图示例（如图1.6、1.7所示）：6脚5脚是二总线TC+，TC-原则上不分正负极，11脚12脚是一组无源长开点，8脚7脚是一组无源长开点。

端子现场设备上需要加15K线路检测电阻。

图1.6图1.76．LD6800EC-1输入/输出模块部接线图（如图1.8所示）：1脚24V+，2脚24V-必须分极性，5、6脚TC+、TC-，11、12脚现场反馈信号接入点，需要接82K线路检测电阻。
