半导体量子点发光讲课教案
- 格式:docx
- 大小:1.47 MB
- 文档页数:9
2020高二物理教案第三节半导体_0933文档EDUCATION WORD高二物理教案第三节半导体_0933文档前言语料:温馨提醒,教育,就是实现上述社会功能的最重要的一个独立出来的过程。
其目的,就是把之前无数个人有价值的观察、体验、思考中的精华,以浓缩、系统化、易于理解记忆掌握的方式,传递给当下的无数个人,让个人从中获益,丰富自己的人生体验,也支撑整个社会的运作和发展。
本文内容如下:【下载该文档后使用Word打开】(一)教材人教社九年义务教育初中物理第二册(二)教学目的1.常识性了解什么叫半导体和常见的半导体材料.2.常识性了解半导体具有的三种特殊的电学性能.(三)教具演示实验:四节干电池,量程是5毫安的电流表,锗晶体二极管(2AP型)一只,玻璃外壳的三极管(如3AX型)一只,开关一个,导线若干.(四)教学过程1.复习提问:(1)什么是导体,什么是绝缘体?(2)怎样比较材料导电性能的好坏?(比较长度、横截面积和温度都相同的情况下,不同材料制成导体的电阻大小.)2.引入新课翻开课本看几种材料制成的长1米、横截面积1毫米2的导线在20℃时的电阻是10-1~10-2欧.举几个绝缘5的例子,长1米、横截面积是1毫米2的木材在20℃时的电阻约是10-14~1018欧,玻璃的电阻是1016~1020欧,橡胶的电阻是1018~1021欧.由比较可见,在相同条件下,绝缘体的电阻比导体的电阻大十万亿(1013)倍以上.3.进行新课(1)什么叫半导体?导电性能介于导体与绝缘体之间的材料,叫做半导体.例如:锗、硅、砷化镓等.半导体在科学技术,工农业生产和生活中有着广泛的应用.(例如:电视、半导体收音机、电子计算机等)这是什么原因呢?下面介绍它所具有的特殊的电学性能.(2)半导体的一些电学特性①压敏性:有的半导体在受到压力后电阻发生较大的变化.用途:制成压敏元件,接入电路,测出电流变化,以确定压力的变化.②热敏性:有的半导体在受热后电阻随温度升高而迅速减小.用途:制成热敏电阻,用来测量很小范围内的温度变化.按图9连好电路,不要给学生画出电路图,告诉学生电路中的D中有半导体锗,让学生观察常温下电流表的示数(示数很小),再用手捏住D,或用点燃的火柴接近D,观察此时电流表示数(示数明显增大).比较前后两次电流表示数,说明半导体的电阻随温度升高而减小.③光敏性,有的半导体在光照下电阻大为减小.用途:制成光敏电阻,用于对光照反映灵敏的自动控制设备中.先做实验,电路图见图10.用四节干电池串联作电源.图中三极管用玻璃外壳的三极管(例如3AX81),把外壳上的漆刮去,将三极管的发射极e、集电极c连入电路中.在没有光照时,观察电流表的示数(示数很小),再用手电筒光照到管内锗片(PN结上),观察电流表的示数变化(示数明显变大).比较前后两次电流表示数,说明半导体受到光照后电阻将大大减小.4.小结这堂课讲授了什么是半导体,一些常见的半导体材料,半导体的三种电学特性,正是由于半导体具有许多特殊的电学性质,所以它有着广泛的应用.(五)说明1.半导体这一内容,只要求做到常识性了解,不要讲得过深过难.这一部分知识是科学常识,又将学习第十五章有用的电子元件做准备,所以虽然是选学内容,还是讲讲为好.2.半导体的热敏性和光敏性,最好是通过实验的观察得出结论,使学生获得感性知识,还可以提高学习兴趣.。

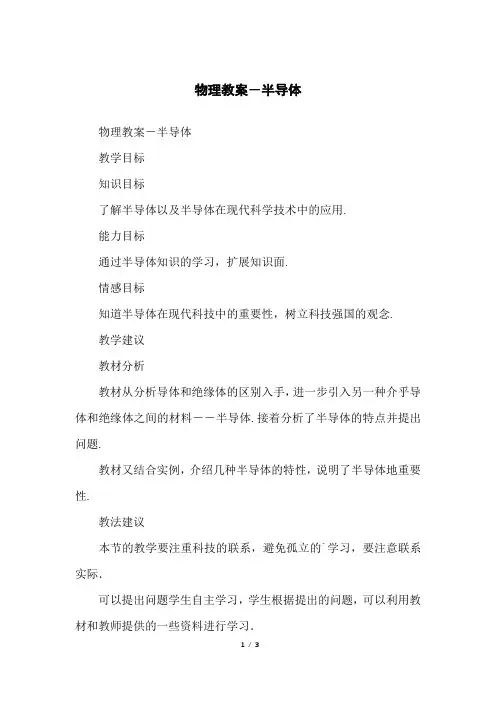

物理教案-半导体
物理教案-半导体
教学目标
知识目标
了解半导体以及半导体在现代科学技术中的应用.
能力目标
通过半导体知识的学习,扩展知识面.
情感目标
知道半导体在现代科技中的重要性,树立科技强国的观念.
教学建议
教材分析
教材从分析导体和绝缘体的区别入手,进一步引入另一种介乎导体和绝缘体之间的材料--半导体.接着分析了半导体的特点并提出问题.
教材又结合实例,介绍几种半导体的特性,说明了半导体地重要性.
教法建议
本节的教学要注重科技的联系,避免孤立的`学习,要注意联系实际.
可以提出问题学生自主学习,学生根据提出的问题,可以利用教材和教师提供的一些资料进行学习.
也可以教师提出课题,学生查阅资料,从收集资料、信息的过程中学习,提高收集信息和处理信息的能力.
教学设计方案
【教学过程设计】
方法1、学生阅读教材,教师提供一些半导体的材料,教师提出一些问题,学生阅读时思考,例如:半导体和导体、绝缘体的有什么不同?你知道那些半导体元件?半导体都在哪些地方有应用?
方法2、对于基础较好的班级,可以采用实验探究和信息学习的方法.实例如下
实验探究:可以组织学生小组,图书馆、互联网查阅有关半导体方面的资料,小组讨论,总结半导体和导体、绝缘体的区别.
【板书设计】
1.半导体
概念
与导体、绝缘体的区别
2.半导体材料
3.半导体的电学性能
探究活动
【课题】探究二极管的特性
【组织形式】学习小组
【活动方式】查阅有关资料,总结、讨论. 【活动内容】查找、总结
1、二极管的四个特性.
2、判断二极管的方法.
3、二极管的有关参数.
物理教案-半导体。

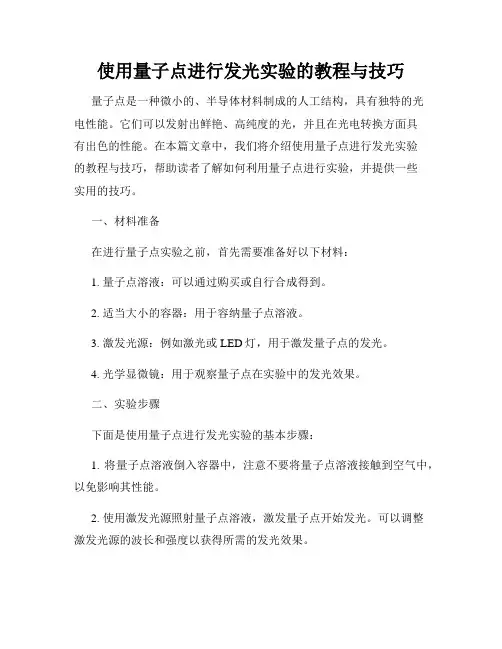

使用量子点进行发光实验的教程与技巧量子点是一种微小的、半导体材料制成的人工结构,具有独特的光电性能。
它们可以发射出鲜艳、高纯度的光,并且在光电转换方面具有出色的性能。
在本篇文章中,我们将介绍使用量子点进行发光实验的教程与技巧,帮助读者了解如何利用量子点进行实验,并提供一些实用的技巧。
一、材料准备在进行量子点实验之前,首先需要准备好以下材料:1. 量子点溶液:可以通过购买或自行合成得到。
2. 适当大小的容器:用于容纳量子点溶液。
3. 激发光源:例如激光或LED灯,用于激发量子点的发光。
4. 光学显微镜:用于观察量子点在实验中的发光效果。
二、实验步骤下面是使用量子点进行发光实验的基本步骤:1. 将量子点溶液倒入容器中,注意不要将量子点溶液接触到空气中,以免影响其性能。
2. 使用激发光源照射量子点溶液,激发量子点开始发光。
可以调整激发光源的波长和强度以获得所需的发光效果。
3. 使用光学显微镜观察量子点在实验中的发光效果。
可以调整显微镜的放大倍数和对焦来观察量子点的微观结构和发光行为。
三、实验技巧在使用量子点进行发光实验时,有一些技巧可以帮助我们得到更好的实验结果:1. 温度控制:量子点的发光性能受到温度的影响。
一般来说,较低的温度有助于提高量子点的发光效果,因此在实验过程中可以尝试降低温度。
2. 光谱分析:可以使用光谱仪或分光光度计对量子点的发光进行精确的光谱分析。
这有助于了解量子点的发光波长范围和峰值,并进行更精确的实验设计。
3. 聚焦调整:合适的聚焦可以提高显微镜观察的清晰度,有助于观察到更细节的量子点发光现象。
在实验中,我们可以反复调整聚焦来获得更好的观察效果。
四、应用展望量子点的发光性能使其在很多领域有着广泛的应用展望。
以下是一些可能的应用领域:1. 显示技术:量子点可以用于显示屏和显示装置中,提供更鲜艳、更高对比度的色彩效果。
2. 光电器件:基于量子点的光电器件可以在光伏发电、传感技术等领域发挥作用,具有更高的能量转换效率和灵敏度。
《电子技术基础》1-1半导体的基本知识教学设计1教学重点1.半导体的导电特性;2.两种杂质半导体的形成、特点。
教学难点 1. PN结的形成及其特点。
教学资源及手段多媒体课件;智慧树平台;YN智慧校园;钉钉;智慧黑板以及彩色粉笔。
教学方法讲授法;提问法;练习法;演示法;讨论法;自主学习法。
教学环节教学内容及过程课前教学内容教师活动学生活动设计意图1.通过智慧树平台,让学生利用微课视频提前预习教学内容;2.通过钉钉线上布置任务,让学生明确学习任务;3.通过钉钉线上提交课前预习情况及时调整课堂教学内容;4.准备电子课件、电子教案;课前,教师通过钉钉平台家校本功能发布预习任务;根据学生提交的课前学习任务完成情况,适时调整教学内容。
查看钉钉课前预习任务并按时提交,“智慧树”平台观看电子技术概述微课视频。
提升学生学习电子技术这门技术的兴趣,把握学生预习情况。
中复习旧知(2min) 准备上课:用YN智慧校园点名功能,进行签到;上次课内容的回顾本节课是电子技术基础的第一节课,可以直接新课导入,通过多媒体播放图片、实物展示等让学生在直观上感知电子技术的魅力,激发学生学习的好奇心。
把全班学生进行分组,对每个小组课前预习情况及完成率进行总结,并计入课堂考核。
教师提问,电子技术这门课的初步印象。
(提问法)分小组回答老师提出的问题,并互相评价每个小组回答的是否准确。
(讨论法)让学生对本门课程产生兴趣和认知2新课导入(5min)多媒体播放图片、微视频演示、实物观察让学生在直观上感知学习任务,激发学生学习的好奇心和求知欲。
YN智慧校园点名;视频演示、电路板实物演示。
(演示法)学生在YN智慧校园APP完成本节课考勤;观看视频、观察电路板的组成。
提高学生课堂注意力,激发学生学习兴趣。
新课讲解(32min)一、概述(5min)1.半导体(semiconductor)指常温下导电性能介于导体与绝缘体之间的材料。
常见的半导体材料有硅、锗、砷化镓等,硅是各种半导体材料应用中最具有影响力的一种。

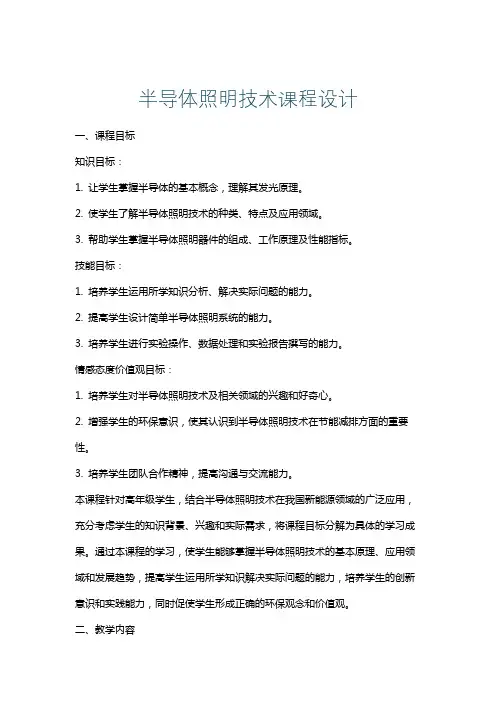

半导体照明技术课程设计一、课程目标知识目标:1. 让学生掌握半导体的基本概念,理解其发光原理。
2. 使学生了解半导体照明技术的种类、特点及应用领域。
3. 帮助学生掌握半导体照明器件的组成、工作原理及性能指标。
技能目标:1. 培养学生运用所学知识分析、解决实际问题的能力。
2. 提高学生设计简单半导体照明系统的能力。
3. 培养学生进行实验操作、数据处理和实验报告撰写的能力。
情感态度价值观目标:1. 培养学生对半导体照明技术及相关领域的兴趣和好奇心。
2. 增强学生的环保意识,使其认识到半导体照明技术在节能减排方面的重要性。
3. 培养学生团队合作精神,提高沟通与交流能力。
本课程针对高年级学生,结合半导体照明技术在我国新能源领域的广泛应用,充分考虑学生的知识背景、兴趣和实际需求,将课程目标分解为具体的学习成果。
通过本课程的学习,使学生能够掌握半导体照明技术的基本原理、应用领域和发展趋势,提高学生运用所学知识解决实际问题的能力,培养学生的创新意识和实践能力,同时促使学生形成正确的环保观念和价值观。
二、教学内容1. 半导体基本概念:半导体材料特性、能带理论、PN结原理。
2. 半导体发光原理:LED的发光机制、荧光粉的作用、光效与色温。
3. 半导体照明技术种类:LED、OLED、激光照明等。
4. 半导体照明器件:LED芯片、封装技术、光学设计、热管理。
5. 半导体照明系统:驱动电路、控制系统、智能照明。
6. 应用领域:室内外照明、交通信号、显示屏、汽车照明等。
7. 性能指标:光效、寿命、稳定性、可靠性。
8. 设计实践:简单照明系统设计、实验操作与数据处理。
教学内容依据课程目标,以课本为依据,结合学生实际情况进行组织。
教学大纲明确各章节内容,合理安排教学进度,确保教学内容的科学性和系统性。
具体教学内容如下:第一周:半导体基本概念、LED发光原理。
第二周:半导体照明技术种类、器件组成。
第三周:半导体照明系统、应用领域。

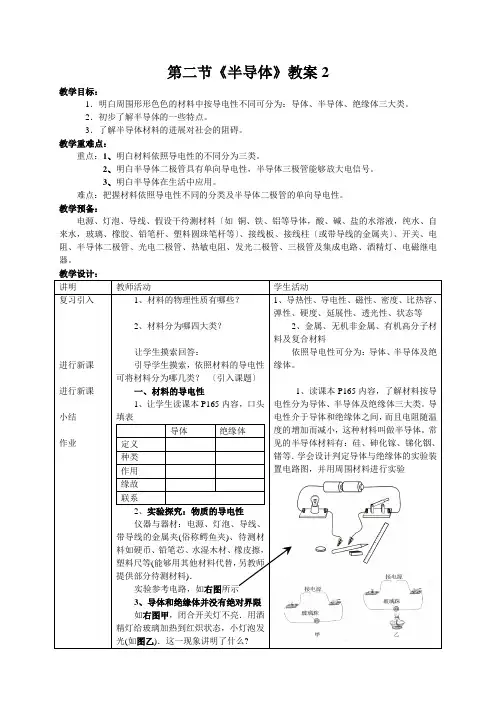

第二节《半导体》教案2教学目标:1.明白周围形形色色的材料中按导电性不同可分为:导体、半导体、绝缘体三大类。
2.初步了解半导体的一些特点。
3.了解半导体材料的进展对社会的阻碍。
教学重难点:重点:1、明白材料依照导电性的不同分为三类。
2、明白半导体二极管具有单向导电性,半导体三极管能够放大电信号。
3、明白半导体在生活中应用。
难点:把握材料依照导电性不同的分类及半导体二极管的单向导电性。
教学预备:电源、灯泡、导线、假设干待测材料〔如铜、铁、铝等导体,酸、碱、盐的水溶液,纯水、自来水,玻璃、橡胶、铅笔杆、塑料圆珠笔杆等〕、接线板、接线柱〔或带导线的金属夹〕、开关、电阻、半导体二极管、光电二极管、热敏电阻、发光二极管、三极管及集成电路、酒精灯、电磁继电器。
讲明教师活动学生活动复习引入进行新课进行新课小结作业1、材料的物理性质有哪些?2、材料分为哪四大类?让学生摸索回答:引导学生摸索,依照材料的导电性可将材料分为哪几类?〔引入课题〕一、材料的导电性1、让学生读课本P165内容,口头填表导体绝缘体定义种类作用缘故联系2、实验探究:物质的导电性仪器与器材:电源、灯泡、导线、带导线的金属夹(俗称鳄鱼夹)、待测材料如硬币、铅笔芯、水湿木材、橡皮擦,塑料尺等(能够用其他材料代替,另教师提供部分待测材料).实验参考电路,如右图所示3、导体和绝缘体并没有绝对界限如右图甲,闭合开关灯不亮.用酒精灯给玻璃加热到红炽状态,小灯泡发光(如图乙).这一现象讲明了什么?1、导热性、导电性、磁性、密度、比热容、弹性、硬度、延展性、透光性、状态等2、金属、无机非金属、有机高分子材料及复合材料依照导电性可分为:导体、半导体及绝缘体。
1、读课本P165内容,了解材料按导电性分为导体、半导体及绝缘体三大类。
导电性介于导体和绝缘体之间,而且电阻随温度的增加而减小,这种材料叫做半导体。
常见的半导体材料有:硅、砷化镓、锑化铟、锗等.学会设计判定导体与绝缘体的实验装置电路图,并用周围材料进行实验玻璃在通常情形下是相当好的绝缘体.当对其加热到红炽状态时,小灯泡发光,讲明玻璃变成导体了。

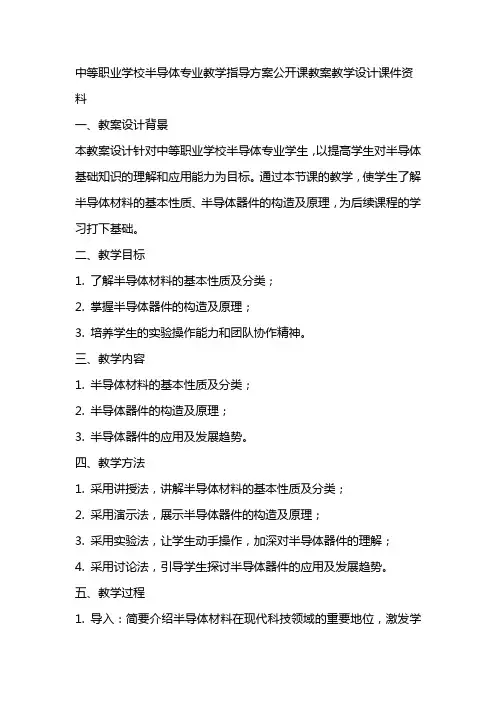

中等职业学校半导体专业教学指导方案公开课教案教学设计课件资料一、教案设计背景本教案设计针对中等职业学校半导体专业学生,以提高学生对半导体基础知识的理解和应用能力为目标。
通过本节课的教学,使学生了解半导体材料的基本性质、半导体器件的构造及原理,为后续课程的学习打下基础。
二、教学目标1. 了解半导体材料的基本性质及分类;2. 掌握半导体器件的构造及原理;3. 培养学生的实验操作能力和团队协作精神。
三、教学内容1. 半导体材料的基本性质及分类;2. 半导体器件的构造及原理;3. 半导体器件的应用及发展趋势。
四、教学方法1. 采用讲授法,讲解半导体材料的基本性质及分类;2. 采用演示法,展示半导体器件的构造及原理;3. 采用实验法,让学生动手操作,加深对半导体器件的理解;4. 采用讨论法,引导学生探讨半导体器件的应用及发展趋势。
五、教学过程1. 导入:简要介绍半导体材料在现代科技领域的重要地位,激发学生的学习兴趣;2. 讲解:详细讲解半导体材料的基本性质及分类,让学生掌握基本概念;3. 演示:展示半导体器件的构造及原理,让学生直观了解其工作原理;4. 实验:安排学生动手实验,观察半导体器件的特性,加深对知识的理解;5. 讨论:组织学生探讨半导体器件的应用及发展趋势,培养学生的创新思维;6. 总结:对本节课的内容进行归纳总结,强调重点知识点;7. 作业:布置相关练习题,巩固所学知识。
六、教学评价1. 课堂讲授:评价学生对半导体材料基本性质和分类的掌握程度;2. 实验操作:评价学生在实验中的操作技能和对半导体器件原理的理解;3. 课堂讨论:评价学生的思考深度和对半导体器件应用与发展趋势的理解;4. 作业完成:评价学生对课堂所学知识的巩固和应用能力。
七、教学资源1. 教材:选用权威、适合学生水平的半导体专业教材;2. 课件:制作清晰、内容丰富的课件,辅助讲解和展示;3. 实验设备:准备充足的半导体器件实验设备,确保每个学生都能动手操作;4. 网络资源:提供相关的学术文章、产业发展动态等网络资源,供学生课后拓展学习。
精品文档
精品文档
半导体量子点发光
一、半导体量子点的定义
当半导体的三维尺寸都小于或接近其相应物质体相材料激子的玻尔半径(约
5.3nm)时,称为半导体量子点。
二、半导体量子点的原理
在光照下,半导体中的电子吸收一定能量的光子而被激发,处于激发态的电子向较低能
级跃迁,以光福射的形式释放出能量。大多数情况下,半导体的光学跃迁发生在带边,也就
是说光学跃迁通常发生在价带顶和导带底附近。半导体的能带结构可以用图的简化模型来表
示。如图所示,直接带隙是指价带顶的能量位置和导带底的能量位置同处于一个K空间,间
接带隙是指价带顶位置与导带底位置的K空间位置不同。电子从高能级向低能级跃迁,伴随
着发射光子,这是半
导体的发光现象。
精品文档
精品文档
对于半导体量子点,电子吸收光子而发生跃迁,电子越过禁带跃迁入空的导带,而在原
来的价带中留下一个空穴,形成电子空穴对(即激子),由于量子点在三维度上对激子施加
量子限制,激子只能在三维势垒限定的势盒中运动,这样在量子点中,激子的运动完全量子
化了,只能取分立的束缚能态。激子通过不同的方式复合,从而导致发光现象。原理示意图,
如图所示,激子的复合途径主要有三种形式 。
(1) 电子和空穴直接复合,产生激子态发光。由于量子尺寸效应的作用,所产生的发射光
的波长随着颗粒尺寸的减小而蓝移。
(2)通过表面缺陷态间接复合发光。在纳米颗粒的表面存在着许多悬挂键,从而形成了许
多表面缺陷态。当半导体量子点材料受光的激发后,光生载流子以极快的速度受限于表面缺
陷态而产生表面态发光。量子点的表面越完整,表面对载流子的捕获能力就越弱,从而使得表
面态的发光就越弱。
(3)通过杂质能级复合发光。杂质能级发光是由于表面分子与外界分子发生化学反应生
成其它杂质,这些杂质很容易俘获导带中的电子形成杂质能级发光。
以上三种情况的发光是相互竞争的。如果量子点的表面存在着许多缺陷,对电子和空穴
的俘获能力很强,电子和空穴一旦产生就被俘获,使得它们直接复合的几率很小,从而使得激
子态的发光就很弱,甚至可以观察不到,而只有表面缺陷态的发光。
为了消除由于表面缺陷引起的缺陷态发光而得到激子态的发光,常常设法制备表面完整
的量子点或者通过对量子点的表面进行修饰来减少其表面缺陷,从而使电子和空穴能够有效
地直接复合发光。
精品文档
精品文档
三、量子点修饰
对于量子点来说,它的稳定性有限、毒性高、存在表面缺陷等缺点使量子点在应用方面
受到了很大的制约。所以科学家就想到了量子点修饰来解决这些问题。
量子点修饰中最主要的就是杂化,它可以与无机、有机、高分子和生物材料等进行杂化。
这些杂化材料中,核壳结构杂化材料,因其大小不同及组成和结构排列不同等而具有着特殊的
性质如光、磁、化学等性质。
精品文档
精品文档
所谓核壳结构,就是由中心的核和包覆在外部的壳构成。核壳材料一般是圆形粒子也可
以是其他形状,包覆在粒子外边的壳材料可以改变并赋予粒子特殊的电学、光学、力学等性
质。因此,人们就量子点的表面修饰进行了大量研究 例如,设计生物相容性的表面配体使量
子点可与特异性生物识别分子抗原,抗体等等连接图巧。根据量子点外包覆物的组成类型不
同,可以分为无机物包覆和聚合物包覆两种。
精品文档
精品文档
四、半导体量子点的特性及发光特性
1.半导体量子点的几个效应
(1)量子限域效应
通常,体积越小,带宽就越大,半导体的光学性质和电学性质,在很大程度上依
赖于材料的尺寸。因此,半导体材料的尺寸减小到一定值通常只要等于或者小于
相对应的体相材料的激子玻尔半径以后,其载流子电子一空穴对的运动就会处于
强受限的状态类似在箱中运动的粒子,有效带隙增大,半导体材料的能带从体相的
连续结构变成类似于分子的准分裂能级。粒径越小能隙就越大,半导体材料的行
为便具有了量子特性,量子化后的能量为:
E(R)=Eg+h²π²/2uR²-1.8/εR
式子中Eg是 体相带隙,u是电子、空穴的折合质量,ε是量子点材料的介
电常数,R是粒子的半径,第二项是量子点受限项,第三项是库伦项。E(R)就是
最低激发能量,E(R)与Eg的差是动能的增加量。
从上式可以看出,半导体量子点的受限项与1/R²成正比,库仑力与1/R成
正比,它们都随着R的减小而增大。受限项使能量向高的能量方向移动,即蓝移;
而库伦项使能量向低的能量方向移动,即红移动。
精品文档
精品文档
R足够小时,前者的增大就会超过后者的增大,即受限项成为主项,导致最
低激发态能量向高的能量方向移动,这就是我们在实验中观察到的量子限域效
应。也就是说,半导体纳米材料的尺寸控制着电子的准分裂能级间的距离以及动
能增加的多少。其尺寸越小,能级间的距离就越大,动能增加越多,光吸收和光
发射的能量也就越高。
(2)量子尺寸效应
由上述公式可得量子限域能和库仑作用能分别与1/R2和与1/R 成正比,前者可增加带
隙能量(蓝移),后者可减小带隙能量(红移)。在 R 很小的时候,量子限域能对 R 更
为敏感,随着 R 减小,量子限域能的增加会超过库仑作用能,导致光谱蓝移,这就是实验
所观测到的量子尺寸效应。
(3)表面效应
表面效应是指随着量子点的粒径减小,大部分原子位于量子点的表面,量子点的比表
面积随着随粒径减小而增大,导致了表面原子的配位不足,不饱和键和悬挂键增多,使这些
表面原子具有很高的活性,极不稳定,很容易与其它原子结合。这种表面效应引起量子点有
大的表面能和高的活性,不但引起量子表面原子输运和结构型的变化,还导致表面电子自旋
构象和电子能谱的变化。表面缺陷导致陷阱电子或空穴,他们反过来会影响量子点的发光性
质,引起非线性光学效应。
(4)宏观量子隧道效应
微观粒子贯彻势垒的能力称为隧道效应
2.发光特性
量子点的发光原理与常规半导体发光原理相近,均是材料中载流子在接受外
来能量后,达到激发态,在载流子回复至基态的过程中,会释放能量,这种能量
通常以光的形式发射出去。与常规发光材料不同的是,量子点发光材料还具有一
下的一些特点。
(1) 发射光谱可调节
半导体量子点主要由ⅡB-ⅥA、ⅢA-ⅤA或者ⅣA-ⅥA族元素构成。尺寸、
材料不同的量子点发光光谱处于不同的波段区域错误!未找到引用源。。如不同尺
寸的ZnS量子点发光光谱基本涵盖紫外区,CdSe量子点发光光谱基本涵盖可见
光区域,而PbSe量子点发光光谱基本涵盖红外区,如图1.1所示
错误!未找到引
用源。
。
精品文档
精品文档
图1.1 常见量子点发光光谱分布区间
即使是同一种量子点材料,其尺寸的不同,其发光光谱也不一样。以CdSe
为例,如图1.2所示,当CdSe颗粒半径从1.35nm增加至2.40nm时,其发射光
波长从510nm增加至610nm。
图1.2 不同尺寸CdSe量子点及其发光照片
(2)宽的激发光谱和窄的发射光谱
能使量子点达到激发态的光谱范围较宽,只要激发光能量高于阈值,即可使
量子点激发。且不论激发光的波长为多少,固定材料和尺寸的量子点的发射光谱
是固定的,且发射光谱范围较窄且对称。
(3) 较大的斯托克斯位移
量子点材料发射光谱峰值相对吸收光谱峰值通常会产生红移,发射与吸收光
谱峰值的差值被称为斯托克斯位移。相反,则被称为反斯托克斯位移。斯托克斯
位移在荧光光谱信号的检测中有广泛应用。量子点的斯托克斯位移较常规材料而
言要大。
此外,量子点还有着良好的光学稳定性、高荧光量子效率、荧光寿命长、较
精品文档
精品文档
好的生物相容性等有点。
五、
六、半导体量子点的制备
量子点的制备方法多种多样,不同方法制备出来的量子点性能也各不相同,
可根据实际需求选择不同的实验方法。制备方法大致可分为三大类:固相法、
液相法和气相法,并且每一类又有多种制备手段
3.1 固相法
物理粉碎法、机械球磨法和真空冷凝法。
1.2 气相法
物理气相法
化学气相法
1.3
1.4 液相法
3.3.1 有机金属高温分解法
3.3.2 “绿色化学”有机相合成法
3.3.3水相合成法
3.3.4 水热法及微波法
精品文档
精品文档
六、半导体量子点的应用
量子点在生物医学、能源材料、红外探测器、离子传感器等领域都有巨大的
应用价值。
2.1太阳能电池:量子点作为窄带隙材料,可以大幅度提高光能利用率,增加太
阳能电池的转化效率。
2.2 发光器材:具有色域广、色纯度高、低功耗、低成本、易加工等优点
2.3 光电探测:
基于量子点可调节的吸收谱,研究人员可以合成具有特定吸收
峰的量子点附着于探测器上,甚至可以制作特定的光电感应器件,用于特殊环境
光强探测及校准
2.4.1 细胞成像:量子点具有宽吸收谱、窄荧光谱、高稳定性的特点,而能更好
的应用于生物标记、细胞成像
2.4.2 分子示踪
2.5 激光器:由于量子点的限域效应,使其阈值电流降低、工作温度升高
2.6 传感器:
