氢氧化镁阻燃剂

氢氧化镁阻燃剂的表面改性进展作者：刘家伟王容李盈颖郑冉宋健健赵丽来源：《科技创新与应用》2017年第15期摘要：介绍了氢氧化镁阻燃剂的阻燃机理，阐述了近年来氢氧化镁阻燃剂的表面改性进展，展望了氢氧化镁阻燃剂的研究方向。

关键词：氢氧化镁；阻燃剂；表面改性卤系阻燃剂虽然具有较好的有机聚合物材料阻燃性能，但材料一经燃烧产生大量的有毒气体，严重危害身体健康，加之北美西欧等国家已经取缔卤系阻燃剂的使用，发展新型有效的无卤阻燃剂成为研究的热点。

新型无机阻燃剂氢氧化镁用于材料的阻燃不产生有毒物质，具有安全环保的特点，在高分子材料中应用广泛。

本文对氢氧化镁阻燃剂的特点进行了论述，重点对其改性研究进行了阐述。

1 氢氧化镁阻燃剂特点氢氧化镁是白色粉末状的六角形或无定性的片状结晶，其密度为2.39g/cm3，难溶于水，18℃时的溶解度为9*10-3g/L。

Mg（OH）2的起始热分解温度比Al（OH）3要高，接近300℃。

其最大分解峰温比Al（OH）3高约100℃，约400℃[1，2]。

氢氧化镁阻燃性能来源于其特殊的热分解性能。

氢氧化镁受热分解为氧化镁和水蒸气。

总结其阻燃机理和特点如下[3，4]：（1）氢氧化镁热分解产生的水蒸气可有效稀释氧气浓度，阻碍燃烧；（2）氢氧化镁的热容大，热分解过程中可有效降低高分子基材所吸收的热能，使高分子基材的热分解有所延缓；（3）氢氧化镁形成的表面炭化层可以延缓燃烧，并能够抑制分解气体的燃烧；（4）氢氧化镁分解吸收大量的热量，降低被阻燃材料的温度，可有效延缓高聚物分解速度；（5）氢氧化镁热分解产生的氧化镁本身就是优良的耐火材料，覆盖于高分子基材表面能够隔绝空气使燃烧受阻；（6）氢氧化镁用作阻燃剂时添加量较大才能提高高聚物的难燃性。

虽然氢氧化镁因其独特的热分解特性赋予其阻燃和抑烟的特性，但氢氧化镁用于高分子基材的阻燃仍受到一定的限制。

首先，氢氧化镁具有较高的表面能，未经改性的氢氧化镁易于团聚，分散性能差。

硼酸锌 ，对 热处理后 的Ｐ ｒ Ｍ ｇ ＯＨ）的 枝 物使 Ｍｇ ＯＨ） 与 Ｐ 级 添 ０ｈ （ ， （ ， Ａ６增容 以及增容
Ｓ可 达 ＵＬ ４ ９ ＨＢ。 分 析 ，研 究 发 现 炭层 中存 在 聚 合 物 碎 ＡＢ
剂 对 体系 力学 性 能和燃 烧性 能的影 响 ，
片 ，这 表明硼 酸锌 的存 在减 缓 了聚合物
中科 院广 州 有 机 化 学 研 究 所 发 现 结 果发现 加入大 分子接枝 物改性 后的材
的 分 解 ，形 成 一 层 玻 璃 状 的 保 护 层 ，这 用 稀土偶 联剂 ＲＥ Ｃ处理后 的 Ｍｇ ＯＨ） 料 热 释 放 速 率 下 降 明 显 ，点 燃 时 间增 （ ，
层 保护层 可作为一层 物理 障碍和对 乙烯 作 阻燃剂 ，体 系的力 学性 能和流 动性都 加 ，阻燃效 果 明显得 到 改善 。 链 段可 作一层 玻璃 罩 。 较 好 ，ＲＥＣ 处理 后对 体 系 的热 氧老 化 江南大学 化学与 材料 工程学 院倪忠
Ａ． ｖ Ｉ 为改善 Ｅ Ｒｉ ａ １ 等 ＶＡ的 阻燃性 过程 无 明显影 响 ，对 光氧 老化过 程有 轻 斌 『 在 前 人 对 新 型 表 面 改性 剂 用 于 ｌ
美 国的 Ｍｏ ｔｎ公司 为了改善填 料 于 Ｌ Ｐ ｒｏ Ｄ Ｅ和 ＨＤ Ｅ， Ｐ 材料达 到阻燃级 别 ，
中国 糟 铸 工 业 ２０年第５ ０８ 期
论 文选 萃
Ｔ ｅ ｉ ｈ ｓｓ
机械性 能 仅有适度 下 降 。
Ｆ ｂ ｅ ｒ ｅ ｔｅ ［等 在 Ｅ ａ ｉｎ Ｃａ ｐ ｎ ｉｒ １ ＶＡ
已成 为 选 择 阻 燃 剂 的 一 个 重 要 因素 ， 因
报道 ，Ｍａ ｎ ｆｎ在尼龙 ６及尼龙 ６ ｇ ｉｉ ６中 的含量 可达 ５ ０～６ ％，此时材料 的阻燃 ０

阻燃型氢氧化镁制备技术评述摘要：随着社会的不断进步和经济的快速发展，人们的环保意识也逐渐提高。

为了开发出性能更好的阻燃剂，要加强对阻燃剂自身与使用过程中的环保问题的重视程度，正确预测21世纪阻燃剂整体发展的趋势，如阻燃剂的无卤化、低毒化、复合化、抑烟化等。

目前，无机阻燃剂在国外工业发达国家早已被人们广泛应用在各种领域，消费量远远高于有机阻燃剂。

如美国、西欧和日本等工业发达国家和地区无机阻燃剂的消费约占总消费量的60％，而我国不到10％。

因此，我国无机阻燃剂的发展潜力非常巨大。

无机阻燃剂包括氢氧化铝、氢氧化镁、无机磷、硼酸盐、氧化锑、钼化合物等。

本文主要介绍了阻燃型氢氧化镁的制备技术。

关键词：阻燃型；氢氧化镁；制备技术；弊端1、引言随着高分子合成材料的广泛应用，火灾的危险性日益显著，随之阻燃剂的发展就成为必然。

阻燃剂是一种可以阻止材料被引燃及抑制火焰蔓延的助剂，大大提高了可燃性聚合物的难燃性，按组分的不同，可以分为两种，分别是无机阻燃剂和有机阻燃剂。

无机阻燃剂具有无毒、无害、无烟、无卤等优点，主要产品有氢氧化铝、氢氧化镁、硼酸等。

有机阻燃剂有较好的阻燃性，主要产品有卤系、磷酸酯、卤代磷酸酯等，但是其会释放出有毒气体，因此无机阻燃剂被人们广泛应用在各类阻燃领域。

2、阻燃剂的发展现状近20年来，世界阻燃剂的使用量和需求逐年增加，其产量每年也以10～15％的速度递增。

美国是生产和使用阻燃剂最多的国家，也是最早使用阻燃剂的国家。

表1表现了世界三大阻燃剂市场——美国、日本、西欧以及中国阻燃剂产品结构。

通过表1阻燃剂的使用量及各类阻燃剂所占的比例，可以看出在20世纪末，无机阻燃剂应用比较广泛，占有一定的优势，发展前景良好。

但是我国无机阻燃剂所占份额较少，主要还是氯系阻燃剂占了相当大的比重，与发达国家有很大的不同。

由于我国是镁资源大国，再加上逐渐增加的阻燃剂需求，人们越来越重视对无毒、抑烟型的环保无机氢氧化镁阻燃剂的研究。

氢氧化镁综合介绍基本介绍： 氢氧化镁（化学式：Mg(OH)2、分子量58.32）是镁的氢氧化物，为白色晶体或粉末，难溶于水，广泛用作阻燃剂、抗酸剂和胃酸中和剂。

氢氧化镁在水中的悬浊液称为氢氧化镁乳剂，简称镁乳，用于中和过多的胃酸和治疗便秘。

水溶液，呈碱性。

用做分析试剂，还用于制药工业。

物化性质：白色晶体或粉末。

水溶液呈碱性。

2.36g/cm3。

溶于稀酸和铵盐溶液，几乎不溶于水和醇。

在水中的溶解度（18℃）为0.0009g/100g 。

易吸收空气中的二氧化碳。

在碱性溶液中加热到200℃以上时变成六方晶体系结晶。

在350℃分解而成氧化镁和水。

高于500℃时失去水转变为氧化镁。

沸水中碳酸镁可转变为溶解性更差的氢氧化镁。

粒径1.5-2μm ，目数10000,白度≥95。

生产工艺：1、水镁石磨细法由于由天然水镁石磨细生产氢氧化镁只是一个物理过程，因此需要较纯净的天然水镁石资源。

天然矿物水镁石的主要成分是氢氧化镁, 是一种层状结构的氢氧化物, 属于三方晶系, 常见的构造有块状、球状及纤维状, 是迄今自然界发现的含镁量最高的一种矿物。

水镁石磨细法制备氢氧化镁, 是将水镁石粉碎成水镁石粉 ( 150μm ) , 再将水镁石粉气流粉碎至 1~ 26μm 粉体 ( 由表面活性剂改性的氢氧化镁 ) 。

该氢氧化镁制造工艺简单, 价格也较低。

该方法生产的是重质氢氧化镁。

2、化学合成法化学合成法是利用含有氯化镁的卤水、卤矿等与苛性碱类物质在水介质中反应, 生成氢氧化镁浆料, 经过滤、洗涤、干燥制得氢氧化镁。

化学合成法中应用较多的方法包括氢氧化钙法、氨法、氢氧化钠法。

采用这些方法生产的是轻质氢氧化镁。

氢氧化钙法又称石灰乳法, 是以 Ca(OH)2为沉淀剂, 是一种传统的制备方法。

该法优点是原料易得, 生产工艺简单, 成本较低。

但是, 由于所得产品粒度小 (可达 0. 51μm 以下) , 聚附倾向大, 难于沉降、过滤及洗涤, 并且易吸附硅、钙、铁等杂质离子，因此产品纯度低, 只适用于对纯度要求不太高的行业, 如烟气脱硫和酸性废水中和等。

金属氢氧化物阻燃剂是一种常见的阻燃剂，在许多工业和消费品中被广泛使用。

它具有良好的阻燃效果，对阻燃材料的性能起着重要的作用。

本文将介绍金属氢氧化物阻燃剂的工作原理。

一、金属氢氧化物阻燃剂的分类金属氢氧化物阻燃剂主要包括氢氧化铝、氢氧化镁、氢氧化铁等。

这些金属氢氧化物阻燃剂在阻燃材料中起着不同的作用，具有不同的阻燃效果。

二、金属氢氧化物阻燃剂的工作原理1. 水合吸热作用金属氢氧化物阻燃剂在高温下分解产生水合物，水合物的分解过程伴随着吸热反应，从而降低了燃烧体系的温度，阻止了燃烧的进行，起到了阻燃作用。

2. 分解产生惰性气体金属氢氧化物阻燃剂在高温下分解产生惰性气体，这些惰性气体可以稀释空气中的氧气成分，降低氧气浓度，从而抑制燃烧反应的进行。

3. 形成保护膜金属氢氧化物阻燃剂在高温下分解产生金属氧化物，这些金属氧化物在燃烧表面形成一层保护膜，隔离氧气和燃料之间的接触，有效抑制了燃烧反应。

4. 隔热作用金属氢氧化物阻燃剂的分解产生的氢氧化物可以对燃烧表面进行隔热，降低了燃烧温度，从而抑制了燃烧的进行。

三、金属氢氧化物阻燃剂的应用金属氢氧化物阻燃剂广泛应用于聚合物材料、涂料、胶黏剂等领域，提高了材料的阻燃性能和安全性能。

四、金属氢氧化物阻燃剂的发展趋势随着人们对材料阻燃性能要求的不断提高，金属氢氧化物阻燃剂的研究和开发也将不断深入。

未来，金属氢氧化物阻燃剂可能会在材料阻燃领域发挥更重要的作用。

金属氢氧化物阻燃剂是一种重要的阻燃材料，在材料阻燃领域具有重要的应用价值。

深入研究金属氢氧化物阻燃剂的工作原理对于提高阻燃材料的性能、促进阻燃材料的应用具有重要意义。

金属氢氧化物阻燃剂是一种有效的阻燃材料，在工业和消费品中被广泛使用。

它的工作原理以及在阻燃材料中的作用，对于提高材料的阻燃性能和安全性具有重要意义。

下面将对金属氢氧化物阻燃剂的工作原理进行深入探讨，并结合其应用领域和未来发展趋势进行分析。

一、水合吸热作用对阻燃效果的影响金属氢氧化物阻燃剂的水合吸热作用是其阻燃效果的关键因素之一。

氢氧化镁- 性质
白色结晶或粉末。

溶于稀酸和铵盐溶液，几乎不溶于水和醇。

易吸收潮湿环境中的二氧化碳。

在碱性溶液中加热到200℃以上时变成六方晶系结晶。

在230℃分解成氧化镁和水。

高于500℃时失去水转变为氧化镁。

水溶液呈碱性，pH 9.5～10.5。

氢氧化镁- 制法
以纯净卤水（经处理除去硫酸盐、二氧化碳、少量硼等杂质）为原料，以氨水作为沉淀剂在反应釜中进行沉淀反应。

在反应前投加一定量的晶种，进行充分搅拌，在40℃时反应，反应终了后添加絮凝剂，沉淀物经过滤后，洗涤、烘干、粉碎，制得氢氧化镁成品。

或者由氧化镁溶液与一定浓度的氨水在反应器中进行反应。

生成物经洗涤、沉降、过滤、分离、干燥、粉碎，得到氢氧化镁。

氢氧化镁- 用途
氢氧化镁是塑料、橡胶制品优良的阻燃剂。

在环保方面作为烟道气脱硫剂，可代替烧碱和石灰作为含酸废水的中和剂。

亦用作油品添加剂，起到防腐和脱硫作用。

另外，还可用于电子行业、医药、砂糖的精制，作保温材料以及制造其他镁盐产品。

氢氧化镁- 安全性
内衬塑料袋的编织包装，每袋净重25kg。

应贮存在阴凉、干燥的库房中。

与无机酸和强碱以及有潮解性等物品隔离贮存。

运输中防止雨淋和受潮。

装卸时要轻拿轻放，防止包装破损。

失火时可用水扑救。

氢氧化镁阻燃剂生产方式有两种：一是利用化学合成法，即通过利用含有氯化镁的卤水、卤矿等原料与苛性碱类在水介质中反应，生成的氢氧化镁经过滤、洗涤干燥就可得到；另一种方式是通过天然矿物水镁石经磨细到所需粒度制得。

氢氧化镁的制备：先配制50％(质量分数)化镁溶液和20％(质量分数)的氢氧化钠溶液两者按n(MgCl2)：n(NaOH)=1搅拌混合5min，然后倒入1000mL的高压釜中拌，升温到180℃恒温搅拌8h。

之后快速冷却，用蒸馏水洗涤、抽滤多次后，将所得膏状物在(1055)℃下烘干得到氢氧化镁(MH)白色粉体产品。

由于盐田产水氯镁石中含有少量泥沙等不溶性杂质，制备氢氧化镁之前必须对其进行除杂预处理。

其方法是将水氯镁石加入到一定量的去离子水中，在低温度下搅拌溶解成饱和氯化镁溶液，过滤除去悬浮物杂质。

取过滤除杂后饱和氯化镁溶液，用适量去离子水稀释成含Mg2+3～4mol／L的卤水，氨水浓25％，沉镁反应时氨水和卤水同时滴加到带有搅拌置的反应器中，该反应器预先加入有一定量由氨水与氯化铵配制成的反应底液(pH为11)。

通过控氨水与卤水的滴加速度来控制反应体系的pH=11不变，反应温度为55℃。

反应生成的Mg(OH 过滤分离后用稀氨水和无水酒精先后各洗涤三次。

然后置于无水酒精中，采用超声波分散。

过滤分离后在真空干燥箱中于60℃条件下进行真空干燥，得到白疏松的超细氢氧化镁粉末。

将净制好的卤水(MgCl2)2L置放于5L的烧杯中，搅拌，同时滴加相等体积的NaOH溶液，卤水与NaOH溶液物质的量比为1：2，滴加时间1h，得到Mg（OH）2浆液。

一步法将卤块加水溶解，精制卤液打入反应釜中，加水调至要求的浓度后升温到50~70℃；一定浓度的氨水在混合槽中加入一定量的表面处理剂，在搅拌下溶解时间1h左右。

然后慢慢地将氮表面处理剂溶液加入到反应釜中进行反应，反应温度50~70℃，反应时间1~2h。

待氨处理剂溶液加完后，提高反应液温度到80~90℃，恒温处理2~3h后，放料进行过滤、干燥、粉碎，制得氢氧化镁阻燃剂产品。

上 的竞 争力 具有深远的意义 。２ ０ ０８年国家科 技部将氢 氧化镁阻
燃 剂 项 目列 入 国 家 科 技 支 撑 计 划 项 目 ，０ ９年 已 正 式 立 项 ， 划 ２０ 计 在柴达 木循 环经济园建成年 １万吨高纯超 细阻燃剂 氢氧化 镁生
续开发和利用 。如何 合理 的利 用盐湖 镁资 源 ， 盐 湖镁 资源 使
Ａｂｓｒ ｃ ：Ａｓａ ｂ ｇ ｃ ｕ ｔ ｔ ｉ ｈ ｍａ ｎ ｓｕ ｒ ｓ ｕ ｃ ｓ，ｐａｔｃ ｌｒｙ ｗｅ ｔｏ ａ ｔｌｋ ｔａ ｔ ｉ ｏ ｎ ｒ ｗｉ ｒｃ ｇ ｅ ｉ ｍ ｅ ｏ ｒ ｅ ｙ ｈ ｒｉ ｕ ａ ｌ ｓ ｆｓ ｌ ａ ｅ，ｔ ｅ ｒ ａ ｏ ａ ｌ ａ ｅ ｏ ａｔ ｈ ｅ ｓ ｎ ｂ ｅｕｓ ｇ ｆｓ ｌ ｌ ｋ ｇ ｅ ｉ ｍ ｅ ｏ ｒ ｅ ｅ ａ ｏ ｔａｎ ｏ ｔ ｅ ｓ ａ ｅ ｏ ｅ ｏ ｒ ｅ ｎ ｕｒｈ ｒｄ ｖ ｌ ｐ ｎ ｆｔ ｎｄ ｓｒａｉａｉ ｎ ｏ ａ ｅ ｍａ ｎ ｓｕ ｒ ｓ ｕ ｃ ｓｂ ｃ ｍｅ ａ ｃ ｎｓｒ ｉ ｔｔ ｈ ｃ ｌ ｆｒ ｓ ｕ ｃ ｓａ ｄ ｆ ｔ ｅ ｅ ｅｏ ｍｅ ｔｏ ｈｅ ｉ ｕ ｔ ｌｚ ｔｏ ｆ ｉ ｏ ｓｒ ｃ ｉｎ．Ｔｈ ｅ ｓ ｒ ｇ ｅ ｓ ｓ ａ ｕ ｈ ｇ ｅ ｉ ｂ ｔｕ ｔ ｏ ｅ ｎ ｗｅ ｔｐ ｏ ｒ ｓ ｅ ｂｏ ｔｔ ｅ ｍａ ｎ ｓｕｍ ｙ ｒ ｘ ｄ ｎ ｐ ｅ ｒ ｔｏ ｄ ｃ ｓａｌｚ ｔｏ ｃ ａ ｉｍ ｎ ｒ ｃ ｎ ｈ ｄ ｏ ｉ ｅ ｉ ｒ ｐａａ ｉｎ ａ ｒ ｔｌｉａｉｎ ｍｅ ｈ ｎ ｓ ｉ ｅ ｅ ｔ ｎ ｙ ｙ ａ ｓ ｗｅ ｅ ｒ ｖｅ ｄ ｅ ｒ ｒ ｅ ｉｗｅ ．Ｆｉ ａｌ ｎ ｌｙ，ｔ ｅ ｋ ｙ ｒ ｓ ａ ｃ ｒ ｂｌｍｓ ａ ｄ ｄ ｖ ｌｐ ｎ ｅ ｄ ｎ ｉｓｏ ｇ ｅ ｉ ｍ ｙ ｒ ｘｄｅｉ ａ ｅ ｈ ｅ ｅ ｅ ｒ ｈ ｐ ｏ ｅ ｎ ｅ ｅｏ ｍｅ ｔｔ ｎ ｅ ｃｅ ｆｍａ ｎ ｓｕ ｈ ｄ ｏ ｉ ｎ ｆ ｍｅ ｒ — ｌ

毕业论文题目无机阻燃剂的制备和改性研究专业制药工程班级制药051学号学生指导教师2020 年无机阻燃剂的制备和改性研究摘要氢氧化镁作为添加型无机阻燃剂，具有热稳固性好、无毒、抑烟、高效促基材成炭的作用，且在不产生侵蚀性气体的同时还具有中和燃烧进程中产生的酸性和侵蚀性气体功能，是一种环境友好型的绿色阻燃剂。

但是，氢氧化镁在高分子材料中的分散性和相容性较差，往往致使阻燃材料力学性能下降。

本文针对这些问题，采纳以下方式对超细氢氧化镁进行了制备和改性。

实验当选择十二烷基硫酸钠、明胶为复合添加剂，依托化学分析、X射线衍射（XRD）、扫描电子显微镜（SEM）及红外光谱（FT-IR）等多种分析手腕，分析讨论了加料方式、反映终点pH值、镁离子浓度、陈化温度、陈化时刻及复合分散剂的添加量等因素水平对反映的镁转化率、氢氧化镁产品的分散性的阻碍，确信出制备纳米级氢氧化镁的优化工艺条件为：选择氨水加入镁溶液的加料方式、反映终点pH=，氨水浓度25%，镁盐浓度2mo1/L，氨水加入速度2.0m1 /min，陈化温度60℃，陈化时刻60min，分散剂溶液用量10m1。

采纳硬脂酸作为改性剂，对氢氧化镁进行表面改性。

采纳XRD、FT-IR、TG-DTA表征了所得的复合粉体，结果说明，改性后的氢氧化镁热解温度更高，硬脂酸分子在氢氧化镁粉体表面发生吸附键合。

关键词：氢氧化镁，阻燃剂，硬脂酸，改性Research of synthesis and modification of inorganicadditive flame retardantsSpeciality:Student:Yao JianpingAdvisor:Yang RongABSTRACTMagnesimu hydroxide, one of inorganic additive flame retardants, is a kind of promising green fiame retardant and has attracted much attention because of its good thermal stability, nontoxicity, fume, suppression char-forming, promotion, and no formation of acid and corrosive gas product during buming process. However, its poor dispersibility in and compatibility with polymer matrices would decrease the mechanical properties of the filled polymer. In this paper, the preparation and surface modification of ultrafine magnesium hydroxide were investigated aiming at the probiems above- mentioned.In experiments, the influences of several factors, such as injection order, pH, ammonia water concentration, magnesium ion concentration, injection rate of ammonia water, aging time, aging temperature and addition level of compound dispersants, on the precipitation efficiency, the crystallinity and thedispersion degree of magnesium hydroxide products, are analyzed and discussed by some analysis procedures such as chemical analysis, X-ray diffraction scan (XRD) and scanning electron microscope (SEM) .And the optimizing conditions, for fabricating superfine powders of magnesium hydroxide, are obtained.Those are the injection method injecting ammonia into magnesium ion solution, pH=10.0 in reaction, 25% ammoniaw ater, L agnesium ion concentration, -2.0mmin injection rate of ammonia, 60℃aging temperature, 60min aging time and 10ml compound dispersant solution.Surface modification of magnesium hydroxide by stearic acid was investigated in experiments. XRD, FT-IR, and TG-DTA were used to characterize the modified samples, and the analyzed results indicated that, its thermaldecom posing temperature were inproved after modification, stearic acid molecules occurred adsorbing bond on the surface of Mg(OH)2 powders.KEY WORDS: magnesium hydroxide, flame retardants, stearic acid , modification目录摘要 (ii)ABSTRACT (iii)1绪论 (1)氢氧化镁的特点及阻燃机理 (2)氢氧化镁的制备方式 (2)1.2.1物理粉碎法 (3)1.2.2化学沉淀法 (3)1.2.3硫氢化物一水热法 (4)氢氧化镁的生产现状 (4)氢氧化镁的进展方向 (5)1.4.1颗粒的超细化 (5)1.4.2氢氧化镁的形态操纵 (5)1.4.3氢氧化镁与其他阻燃剂的协同效应 (7)1.4.4氢氧化镁的改性 (7)展望 (10)本课题要紧研究的内容及目的 (10)2 实验部份 (11)实验原料及仪器 (11)氢氧化镁的制备实验 (11)2.2.1制备纳米氢氧化镁的实验流程 (11)2.2.2沉镁反映中复合分散剂的选用 (12)2.2.3陈化进程 (13)2.2.4洗涤进程 (13)2.2.5干燥进程 (13)2.2.6实验条件的选择 (14)氢氧化镁的改性实验. (15)2.3.1最正确改性条件的确信 (15)依照其他文献报导，硬脂酸改性氢氧化镁的实验条件有多种，通过度析和实验，确信最正确实验条件为：氢氧化镁料浆质量分数为6％，反映温度为85-90℃，搅拌转速为400 r/min，反映时刻1h，硬脂酸用量为3%（占氢氧化镁干粉的质量分数）。

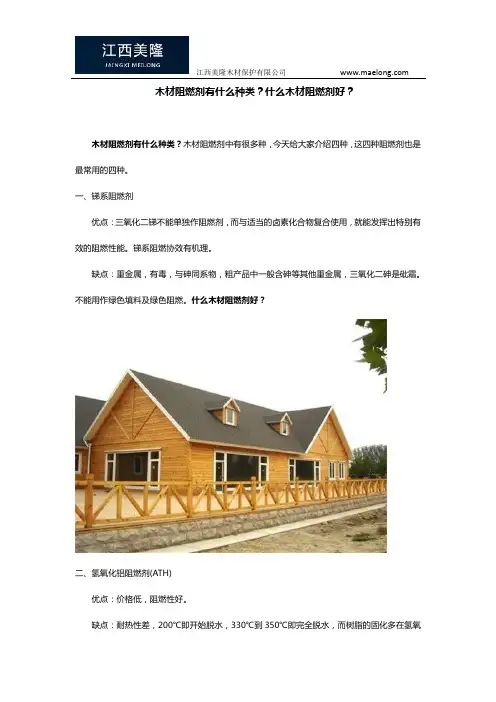

木材阻燃剂有什么种类？什么木材阻燃剂好？木材阻燃剂有什么种类？木材阻燃剂中有很多种，今天给大家介绍四种，这四种阻燃剂也是最常用的四种。

一、锑系阻燃剂优点：三氧化二锑不能单独作阻燃剂，而与适当的卤素化合物复合使用，就能发挥出特别有效的阻燃性能。

锑系阻燃协效有机理。

缺点：重金属，有毒，与砷同系物，粗产品中一般含砷等其他重金属，三氧化二砷是砒霜。

不能用作绿色填料及绿色阻燃。

什么木材阻燃剂好？二、氢氧化铝阻燃剂(ATH)优点：价格低，阻燃性好。

缺点：耐热性差，200℃即开始脱水，330℃到350℃即完全脱水，而树脂的固化多在氢氧化铝脱水温度区间内，因而导致合成树脂成品内发泡，表面不平整、介电性能下降，成品率低。

应用于高温导致硅胶起雾，产品发白发泡，介电性能下降等。

EC≈60-100μS/cm,易吸潮。

木材阻燃剂有什么种类？三、氢氧化镁阻燃剂优点：氢氧化镁阻燃剂的应用(430℃分解)无毒。

缺点：不耐酸，醋酸都能将氢氧化镁溶解，只适合做低档产品。

易吸潮，分散差，介电性差。

木材阻燃剂有什么种类？四、高耐热勃姆石阻燃剂(Boehmite,ALOOH)优点：1%脱水温度达350℃以上，500℃脱水达到峰值，EC<50μS/cm,介电性强，解决了氢氧化铝因脱水温度低而导致产品缺陷及介电性降低的问题，耐酸碱性强。

缺点：阻燃性略低于氢氧化铝，达到同样阻燃性能需多加。

但其最大的特点是高耐热，兼具导热性，耐酸碱，制成高耐热性功能材料可提高产品附加值。

什么木材阻燃剂好？江西美隆木材保护有限公司是一家以新西兰木材保护工艺技术支持为背景；以国内行业精英为人才基础；以严谨、务实、双赢为经营理念的专业从事木材保护（木材阻燃设备、木材防腐设备、防腐、阻燃、防火、炭化、建材蒸压釜）设备机组、各类木材防腐。

阻燃剂的生产和销售的专业性公司，是木材防腐厂以及防火门厂的必备设备。

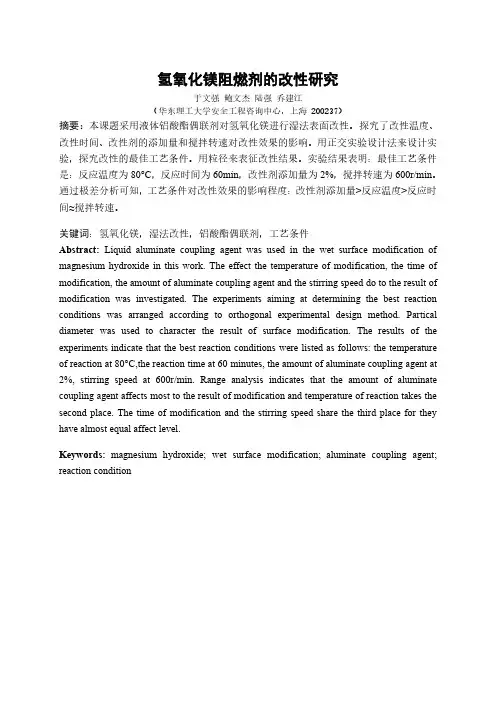

氢氧化镁阻燃剂的改性研究于文强鲍文杰陆强乔建江（华东理工大学安全工程咨询中心，上海 200237）摘要：本课题采用液体铝酸酯偶联剂对氢氧化镁进行湿法表面改性。

探究了改性温度、改性时间、改性剂的添加量和搅拌转速对改性效果的影响。

用正交实验设计法来设计实验，探究改性的最佳工艺条件。

用粒径来表征改性结果。

实验结果表明：最佳工艺条件是：反应温度为80°C，反应时间为60min，改性剂添加量为2%，搅拌转速为600r/min。

通过极差分析可知，工艺条件对改性效果的影响程度：改性剂添加量>反应温度>反应时间≈搅拌转速。

关键词：氢氧化镁，湿法改性，铝酸酯偶联剂，工艺条件Abstract:Liquid aluminate coupling agent was used in the wet surface modification of magnesium hydroxide in this work. The effect the temperature of modification, the time of modification, the amount of aluminate coupling agent and the stirring speed do to the result of modification was investigated. The experiments aiming at determining the best reaction conditions was arranged according to orthogonal experimental design method. Partical diameter was used to character the result of surface modification. The results of the experiments indicate that the best reaction conditions were listed as follows: the temperature of reaction at 80°C,the reaction time at 60 minutes, the amount of aluminate coupling agent at 2%, stirring speed at 600r/min. Range analysis indicates that the amount of aluminate coupling agent affects most to the result of modification and temperature of reaction takes the second place. The time of modification and the stirring speed share the third place for they have almost equal affect level.Keywords:magnesium hydroxide; wet surface modification;aluminate coupling agent; reaction condition1 前言人们的生产和生活都离不开以高聚物为基础的塑料、橡胶和纤维三大合成材料以及其制品。

１ ０
２ 氢氧 化镁 的阻燃性 研究 现状 ． ２
苏 盐 科 技
２０ 年９ ０８ 月
产品 （ 氯化 钙和硫 酸钙） 价格 高于 卤水氨 法 的副产 品
为使 Ｍｇ（Ｈ ０ ）更好地 用 于高分 子材 料 的阻燃 ， 国 （ 氯化 铵 ） 格 ， 价 并且 卤水 氨 法产 生 的氯 化氨 母液 的浓 内外 很 多研 究 机 构 对其 进 行 了系 统 地研 究 并相 继 开 缩 回收也 是一个 很大 的 问题 。 发 了许多不 同性 能的 Ｍｇ Ｈ （ ）阻燃 剂产 品 。归结起 来 Ｏ
【 要 】 分析 了阻燃剂的发展趋势以及氢氧化镁无机 阻燃剂优势 ，指 出了海盐企业利 用苦 卤生产无机 摘
阻燃 剂氢 氧化镁 的 强 大优 势 ， 为江 苏海 盐发展 新 的化 工 产品提 供 帮助 。
【 键 词 】 阻燃 剂 氢 氧化 镁 优 势 关 随着 高分子 材料 应用 领 域 的不 断拓展 ，阻燃 技 术 剂 氢氧 化 铝 高 出近 ｌ０ｃ，可 以使添 加氢 氧化 镁 的合 ４ ＝ 【 利 缩短 也 日益 引起 人们 的 重视 。上 世纪 ７ ０年代 以来 ， 阻燃 剂 成 材 料承 受更 高 的加 工温度 ， 于加 快挤 塑速 度 ， 已成为 塑料 、橡 胶助 剂 中用 量仅 次于 增 塑剂 的精 细化 模 塑 时 间， 同时亦有 助 于提 高阻 燃效 率 ， 并且氢 氧 化镁 抗氧 剂 、 学 品 。近年 来在 美 国、 日本 、 欧洲 等发 达 国家和 地 区 阻 阻燃 剂与聚 合 物 的其他 传统 添加 剂如 着 色剂 、 燃 剂生 产一 直保 持着 较 高速度 的增长 ，阻燃剂 工 业 已 紫 外 吸 收剂 、 强剂 、 滑 剂 等 具有 兼 容 性 ， 此氢 氧 增 润 因 逐渐 成 为一 种新 兴 的工业 体 系 。 化 镁 可 广泛 用 于 聚丙 烯 、 乙烯 、 氯 乙烯 、 聚 聚 高抗 冲 聚 苯 乙烯和 ＡＢ Ｓ等 领域 ， 作 塑料 和各 种 修饰 材 料 的 阻 用 燃 剂 ， 因其 具有特 效 的消烟 、 弧 、 静 电作用 ， 氧 又 灭 抗 氢

特殊晶形貌的氢氧化镁阻燃剂的研制刘兆平,杨永会*,樊唯馏,俞海云,张卫民,钟红梅,孙思修*(山东大学化学与化工学院,山东济南250100)摘　要:概述了氢氧化镁阻燃剂的性能特点以及其国内外研究现状,讨论了特殊晶形的氢氧化镁制备过程中应着重解决的几个关键问题。

关键词:氢氧化镁;阻燃剂;水热合成中图分类号:TQ 132.2 文献标识码:A 文章编号:0367-6358(2002)11-0612-03Hydro th ermal Sy nthesis and M orpholog y Control ofM agnesium Hydroxide Flame Reta rdantLIU Zhao -ping ,　YAN G Yo ng -hui ,　FAN Wei -liu ,　YU H ai -y un ,　ZHAN G Wei -min ,　ZHON G Hong -mei ,　SUN Si -xiu(Department of Chemistry &Ch emical Eng ineering ,Sh andong University ,Shandong Jinan ,250100China )Abstract :The function of magnesium hydro xide as flam e retardane a nd resea rch in prog ress w ere re-view ed,and ite sev eral impor tant problem s of the prepa ra tion of mag nesium hydroxide w ere discussed as w ell .Key words :mag nesium h ydro xide ;fla me reta rdant ;hydrotherma l synthesis收稿日期:1999-10-26;修回日期:2001-04-21作者简介:刘兆平(1976～)男,主要从事无机材料的研究*通讯联系人 塑料燃烧时分解成低分子化合物,产生大量的毒烟。

小 ，可 广 泛应 用 于 聚丙 烯 （ Ｐ） Ｐ 、聚 乙烯 （ Ｅ）、聚 氯 乙 烯 （ Ｖ Ｐ ＰＣ）、 高 抗 冲 聚 苯 乙烯 （ ＩＳ） ＨＰ 以及 Ａ Ｓ Ｂ树脂 等 的阻 燃 。 天 津科 技 大 学 王 福 强 等 选 择 ２ 不 种
惰性溶剂可以选 用甲苯、二甲苯 、溶剂型
性 能 ，一般通 过各种 表面改性 剂与Ｈ 颗 Ｈ
粒 的表 面 发 生 反 应 （ 理 或 化 学 反 应 ，形 物 成 较 强 的 分 子 间作 用 力 或化 学 键 ） 表 面 和
３ ，改性温度为９ ｃ ，改性时间为４ ｍ ｎ ％ Ｏｃ ０ ｉ 的条件下制备 的产品性能优 良，活化指数 达 ＃９ ． Ｊ ￣９４ ，吸油值 由改性前的７ ．％ ８６ 下降 ￣４ ％ Ｊ０ ，黏度较 改性 前明显降低 ，硬脂酸
燥 的氢氧化镁 中加入适量的惰性溶剂 ，并 使其和表面改性剂混合进行表面有机化 ， 混合充分后经过 干煤或者其他处理得到改
性 的 氢氧 化 镁 。 常 用 的改 性 剂为 偶 联 剂 ，
最佳改性条件。将改性前后的氢氧化镁分 别 以４： ： ７： ５ 质量比和聚氯 乙烯（Ｖ ６ｎ ３ ］ ＃ ＰＣ
层 ，阻止氧气和热量的进入 ；分解生成的 Ｍ Ｏ 良好的耐火材料 ，隔绝空气阻止燃 ｇ是 烧。由于氢氧化镁受热分解能使燃烧三要 素即温度、氧气和可燃物同时得到缓解 ，
添加量大 ，对材料的物理一 机械性能及加
氢氧化镁阻燃剂的特 陛
氢氧化 镁阻燃 剂具有特 殊 的层状结 构及组成 ，具有优 异的触 变性 、低表面
镁 分 子 在 氢 氧 化 镁 表 面发 生 化 学 吸 附 键 合。 新 疆 大学 闫海 妮 等 采 用硬 脂 酸 对 氢 氧 化 镁 进 行 表 面 改 性 处 理 ， 析 了改 性 分 剂 的 用量 、 反应 时间 、反 应 温 度 对改 性 效 果 的影 响 ，通过 单 因素 条件 改 变 实验 确 定

１ 引言
的 断 面 通 常 会 出 现 因 其 弥 散 度 差 和 亲 和
Ｍ ｇ ０Ｈ） 性 的 方 法 可 分 为 表 面 （ 改
近 年 来 随 着 高 分 子 材 料 的 迅 猛 发展 性 不 好 而 引 起 的 “ 生 ” 等 现 象 ，严 重 化 学 改 性 、 覆 改 性 、 淀 反 应 改 性 、 夹 涂 沉 微 和 人 们 环 保 意 识 的 增 强 ，对 环 境 产 生 怎 恶 化 了 复 合 材 料 的拉 伸 强 度 、断 裂 伸 长 胶 囊 化 改 性 、 表 面 接 枝 法 Ｉ及 机 械 化 学 样 的 影 响 已 成 为 人 们 为 高 聚 物 选 择 阻燃 率 以 及 冲 击 强 度 等 力 学 性 能 ； 另 外 ， 由 改 性 等 ， 目前 Ｍ ｇ ＯＨ） 常 用 的 改 性 （ 最 剂 的 一 重 要 因 素 。 新 型 无 机 ＭｇＯＨ） 于 Ｍ ｇ ＯＨ） 的 热 膨 胀 系 数 与 聚 合 物 材 方 法 为 表 面 化 学 改 性 法 。表 而 化 学 改 性 个 （ ， （ ，
或湿法 改性 。
干 法 又 可分 为 预 处理 法 和 直 接 加 入
法 ， 一 以偶 联 剂 作 改 性 剂 。 预 处 理 法 般
１ ６ ｗｔ ０ ％，如 此 高 的 填 亢 量 使 得 复 合 材 料 ２． 氢氧化镁 的表面改性方法
中围 枵 传 工 业 ２ ８ ３ｊ ０ 年 ０ ｌ ￣ ， ｊ—
１ １
ห้องสมุดไป่ตู้
维普资讯
论 文选 萃
Ｔｈｅ ｉ ｓｓ
中，填料 先在 高速 混合机 （ 热到物料 烟 量 、极 限 氧 指 数 、 着 火 时 间 、燃 烧 残 预
温 度 达 １ ０ ｌ ０ ） 中 搅 拌 烘 干 １ 留物都 有 明显的 改善 。 ０ ～ ｌ℃ ０～
