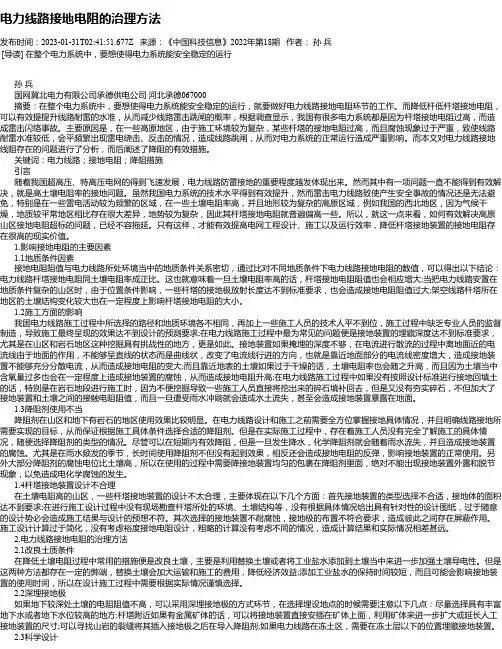

电力线路接地电阻的治理方法发布时间：2023-01-31T02:41:51.677Z 来源：《中国科技信息》2022年第18期作者：孙兵[导读] 在整个电力系统中，要想使得电力系统能安全稳定的运行孙兵国网冀北电力有限公司承德供电公司河北承德067000摘要：在整个电力系统中，要想使得电力系统能安全稳定的运行，就要做好电力线路接地电阻环节的工作。
而降低杆低杆塔接地电阻，可以有效提提升线路耐雷的水准，从而减少线路雷击跳闸的概率，根据调查显示，我国有很多电力系统都是因为杆塔接地电阻过高，而造成雷击闪络事故。
主要原因是，在一些高原地区，由于施工环境较为复杂，某些杆塔的接地电阻过高，而且腐蚀现象过于严重，致使线路耐雷水准较低，会平频繁出现雷电绕击、反击的情况，造成线路跳闸，从而对电力系统的正常运行造成严重影响。
而本文对电力线路接地线阻存在的问题进行了分析，而后阐述了降阻的有效措施。
关键词：电力线路；接地电阻；降阻措施引言随着我国超高压、特高压电网的得到飞速发展，电力线路防雷接地的重要程度越发体现出来。
然而其中有一项问题一直不能得到有效解决，就是高土壤电阻率的接地问题。
虽然我国电力系统的技术水平得到有效提升，然而雷击电力线路致使产生安全事故的情况还是无法避免，特别是在一些雷电活动较为频繁的区域，在一些土壤电阻率高，并且地形较为复杂的高原区域，例如我国的西北地区，因为气候干燥，地质较平常地区相比存在很大差异，地势较为复杂，因此其杆塔接地电阻就普遍偏高一些。
所以，就这一点来看，如何有效解决高原山区接地电阻超标的问题，已经不容拖延。
只有这样，才能有效提高电网工程设计、施工以及运行效率，降低杆塔接地装置的接地电阻存在很高的现实价值。
1.影响接地电阻的主要因素 1.1地质条件因素接地电阻阻值与电力线路所处环境当中的地质条件关系密切，通过比对不同地质条件下电力线路接地电阻的数值，可以得出以下结论：电力线路杆塔接地电阻同土壤电阻率成正比。
工业厂房接地电阻标准值在工业厂房中，电力系统的接地是保障设备安全和人身安全的重要措施。
其中，接地电阻是衡量接地系统性能的重要指标之一。
那么，工业厂房接地电阻的标准值是多少呢？本文将为您详细解答。
一、接地电阻的定义接地电阻是指电流从接地体流散到大地时所遇到的阻力，通常用欧姆表示。
接地电阻值越小，说明接地系统的性能越好。
二、工业厂房接地电阻标准值在工业厂房中，不同的设备和系统对接地电阻的要求有所不同。
一般来说，以下标准值可供参考：1. 低压电气设备接地电阻值不应大于4欧姆。
2. 高压电气设备接地电阻值不应大于10欧姆。
3. 避雷针接地电阻值不应大于10欧姆。
4. 计算机房、电子设备等接地电阻值不应大于4欧姆。
三、影响接地电阻的因素1. 土壤电阻率：土壤电阻率是影响接地电阻的重要因素之一。
在土壤电阻率较高的地区，接地电阻值会相应增大。
2. 气候条件：气候条件如湿度、温度、土壤湿度等也会影响接地电阻的值。
在潮湿的土壤中，接地电阻值会降低；而在干燥的土壤中，接地电阻值会增大。
3. 接地体的材质和埋深：接地体的材质和埋深也会影响接地电阻的值。
一般来说，使用铜、铝等导电性能好的材料作为接地体可以提高接地电阻的性能。
同时，接地体的埋深也会影响接地电阻的值，埋深越深，接地电阻值越小。
四、如何降低接地电阻值1. 增加接地体的数量：增加接地体的数量可以提高接地系统的表面积，从而降低接地电阻值。
2. 使用降阻剂：在接地体周围使用降阻剂可以降低土壤电阻率，从而降低接地电阻值。
3. 采用深埋法：将接地体深埋在土壤中可以降低接地电阻值。
4. 采用电解离子接地极：电解离子接地极是一种新型的接地材料，可以降低接地电阻值，同时具有优良的稳定性和使用寿命。
五、结语工业厂房接地电阻的标准值是根据不同的设备和系统要求而定的。
在实际工程中，应按照相关规范要求选择合适的接地电阻值，并采取有效措施降低接地电阻值，以确保电力系统的安全稳定运行。
防雷检测中接地电阻的重要性及其影响因素在防雷检测中，接地电阻是一个非常重要的参数，它与接地系统的安全性和稳定性密切相关。
接地电阻的大小不仅直接影响了接地系统的保护效果，还可以影响其他系统的性能和稳定性。
因此，接地电阻的测试和评估在防雷措施中具有重要意义。
接地电阻是电流通过接地体时产生的电压降与电流之比，通常用欧姆表示。
一般来说，接地电阻的值越小，接地系统传导电流的能力越强，防雷效果也就越好。
因此，接地电阻的大小是判断接地系统的良好与否的重要指标之一。
接地电阻的大小受到多种因素的影响，主要包括以下几个方面：1. 接地体的材质：将电流从设备或系统导入地面时，常用的接地体材质包括煤焦炭、铁、钢和铜等。
在同样尺寸下，其导电性能从高到低依次为铜、铁、钢和煤焦炭。
因此，当使用煤焦炭等材料作为接地体时，需要采取一些增强措施，以确保其接地电阻的合格性。
接地体的形状和尺寸对接地电阻也有很大的影响。
较大的接地体可以提供更大的接地面积，从而增加电流通过地面的面积，降低接地电阻。
因此，一般情况下，将接地体放置在深入地下、体积较大的区域，可以显着地降低接地电阻的值。
3. 地质条件：地质条件是影响接地电阻大小的重要因素之一。
不同的地质条件下，土壤的导电性差异很大，同样的接地体在不同地质条件下的接地电阻值也会有所变化。
因此，在进行接地系统的设计时，需要对地质条件进行调查和考虑。
综上所述，接地电阻是评估接地系统质量的重要参数，影响因素主要包括接地体的材质、形状和尺寸以及地质条件等。
在防雷检测过程中，需要对接地电阻进行严格测试和评估，以保证接地系统的安全、稳定和有效。

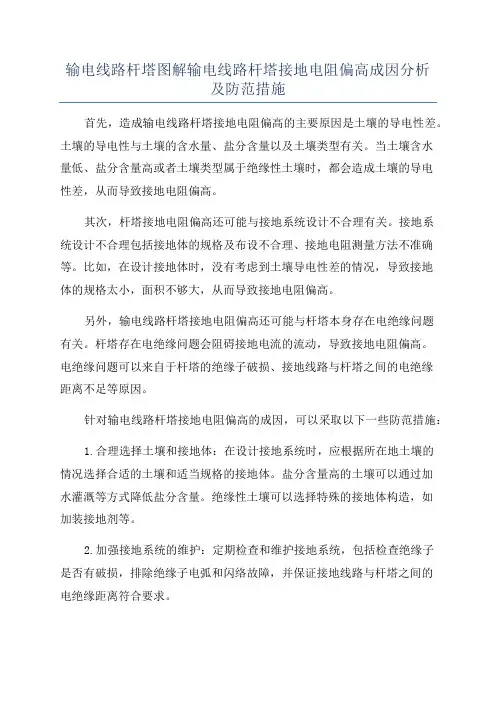

输电线路杆塔图解输电线路杆塔接地电阻偏高成因分析及防范措施首先，造成输电线路杆塔接地电阻偏高的主要原因是土壤的导电性差。
土壤的导电性与土壤的含水量、盐分含量以及土壤类型有关。
当土壤含水量低、盐分含量高或者土壤类型属于绝缘性土壤时，都会造成土壤的导电性差，从而导致接地电阻偏高。
其次，杆塔接地电阻偏高还可能与接地系统设计不合理有关。
接地系统设计不合理包括接地体的规格及布设不合理、接地电阻测量方法不准确等。
比如，在设计接地体时，没有考虑到土壤导电性差的情况，导致接地体的规格太小，面积不够大，从而导致接地电阻偏高。
另外，输电线路杆塔接地电阻偏高还可能与杆塔本身存在电绝缘问题有关。
杆塔存在电绝缘问题会阻碍接地电流的流动，导致接地电阻偏高。
电绝缘问题可以来自于杆塔的绝缘子破损、接地线路与杆塔之间的电绝缘距离不足等原因。
针对输电线路杆塔接地电阻偏高的成因，可以采取以下一些防范措施：1.合理选择土壤和接地体：在设计接地系统时，应根据所在地土壤的情况选择合适的土壤和适当规格的接地体。
盐分含量高的土壤可以通过加水灌溉等方式降低盐分含量。
绝缘性土壤可以选择特殊的接地体构造，如加装接地剂等。
2.加强接地系统的维护：定期检查和维护接地系统，包括检查绝缘子是否有破损，排除绝缘子电弧和闪络故障，并保证接地线路与杆塔之间的电绝缘距离符合要求。
3.采用低电阻接地体：选择低电阻的接地体可以有效降低接地电阻。
比如，采用铜杆等导电性好的材料作为接地体，或者采用多杆接地体的布设方式。
4.校准接地电阻测量设备：确保接地电阻测量设备的准确性，定期进行校准和检验。
5.合理选择接地点：选择合适的接地点，并采用合适的接地手段和接地方式，以降低接地电阻。
比如，在土壤导电性差的地区，可以采用高干式接地或者深埋接地方式。
总之，输电线路杆塔接地电阻偏高可能会对线路的工作稳定性和安全性造成影响，因此需要采取一系列防范措施。
通过合理选择土壤和接地体、加强接地系统维护、采用低电阻接地体、校准接地电阻测量设备以及合理选择接地点等方式，可以有效降低接地电阻，提高线路的工作可靠性和安全性。
关于降低变电所接地电阻措施及方法的分析和研究降低变电所接地电阻是提高变电所接地系统性能的重要措施之一，接地电阻过高可能导致接地电流过大，影响设备的安全运行。
对于变电所接地电阻的降低措施及方法进行分析和研究具有重要意义。
降低变电所接地电阻的主要方法之一是采用低阻接地材料。
常用的低阻接地材料包括铜、铝等。
这些材料的电阻较低，可以有效降低接地电阻。
选择合适的接地极材料和施工工艺也是降低接地电阻的关键。
在土壤中埋设耐腐蚀且导电性能良好的接地极，采用合适的覆土层厚度和压实程度，可以减小接地电阻。
合理布置接地系统也是降低接地电阻的重要方面。
对于大型变电所，采用多点接地的方法可以有效降低接地电阻。
通过将接地极布置在不同位置，使得接地系统中的电流得以分散，降低电阻。
加设导体越战也是一种有效的接地电阻降低方法。
导体越战可以增大接地系统与土壤的接触面积，提高接地电阻性能。
合理设计接地系统的结构也是提高接地电阻的重要手段。
采用合适的接地网结构，可以降低接地电阻。
一般来说，接地网采用星型结构是较为常见的选择。
通过在变电所周围布置多个接地极，并将其通过导体连接起来，形成星型结构，可以降低接地电阻。
合理选择接地导体的截面积和长度也是提高接地系统性能的重要因素。
定期检测和维护接地系统也是保证接地电阻降低的关键。
通过定期进行接地电阻的测试，及时发现接地电阻过高的问题，并采取相应的维护措施，可以保证接地系统的正常运行。
常见的维护措施包括接地导体的钢丝刷清洗、降低接地极与土壤之间的接触电阻等。
降低变电所接地电阻的措施及方法包括采用低阻接地材料，合理布置接地系统，合理设计接地系统结构，以及定期检测和维护接地系统等。
这些措施和方法可以有效降低接地电阻，提高变电所接地系统的性能，保证设备的安全运行。
减小接地电阻的方法1. 引言接地电阻是指接地系统中的接地电极与地之间的电阻。
接地电阻的大小直接影响到接地系统的性能和安全性。
减小接地电阻可以提高接地系统的效果，降低接地电阻对设备和人身安全的潜在威胁。
本文将介绍几种常见的减小接地电阻的方法。
2. 选择合适的接地电极材料接地电极的材料选择对接地电阻有着直接的影响。
一般来说，电阻较小的材料更适合用作接地电极。
以下是几种常见的接地电极材料：•铜：铜是最常用的接地电极材料之一，具有良好的导电性和耐腐蚀性能。
使用铜材料可以有效减小接地电阻。
•镀铜材料：对于土壤电阻较高的地区，可以考虑使用镀铜材料作为接地电极。
镀铜材料在土壤中形成一层导电层，可以显著降低接地电阻。
•镀锌钢材料：镀锌钢材料具有较好的耐腐蚀性能，适用于潮湿或易腐蚀的环境。
使用镀锌钢材料作为接地电极可以减小接地电阻。
•高分子材料：对于特殊环境，如化工厂或航天基地等，可以考虑使用高分子材料作为接地电极。
高分子材料具有良好的绝缘性能和耐腐蚀性能，可以有效降低接地电阻。
3. 提高接地电极的长度接地电极的长度也是影响接地电阻的重要因素之一。
增加接地电极的长度可以有效减小接地电阻。
以下是一些方法可以增加接地电极的长度：•垂直埋设：将接地电极垂直埋设到地下，可以增加接地电极的长度，从而降低接地电阻。
•水平埋设：在地下水平埋设接地电极，可以增加接地电极的长度，提高接地系统的效果。
•并联接地电极：将多个接地电极并联连接，可以增加接地电极的总长度，有效减小接地电阻。
4. 改善接地电极与土壤的接触接地电极与土壤之间的接触情况也会影响接地电阻的大小。
改善接地电极与土壤的接触可以有效减小接地电阻。
以下是一些方法可以改善接地电极与土壤的接触：•接地电极的表面处理：对接地电极进行表面处理，如铜焊接或镀铜等，可以提高接地电极与土壤的接触面积，降低接地电阻。
•接地电极的维护：定期清理接地电极周围的杂草和杂物，保持接地电极与土壤的良好接触。
降低接地电阻的方法有哪些？接地电阻是判定防雷装置性能优劣的重要技术指标之一，也是我们防雷检测和防雷工作中判定整个防雷设施是否合格的重要依据。
在土壤电阻率高的地区，由于受地质、地势等条件的限制，防雷接地装置的工频接地电阻往往达不到设计要求，在实际工作中，接地电阻值的高低对防雷工作至关重要，降低接地电阻是保障防雷安全最直接、有效的技术措施。
因此，应根据实际情况，认真查看地质、地势及建筑物的具体情况，采用多种方法，有效的降低接地电阻。
要降低建筑物的工频接地电阻，首先要做好以下工作：首先，做好地质地势的调查，了解建筑物工频接地电阻超标的原因，看建筑物处在什么样的地形，实地勘测土层的情况和土质的情况。
其次，测试建筑物周围的土壤电阻率，看四周是否有土壤电阻率低的地方可以利用，再测试不同深度的土壤电阻率，看地下有无可以利用的低电阻率的地层。
影响接地电阻最主要的因素是接地系统范围内的土壤电阻率，其次是设置接地系统过程中对接地极的设计与处理。
对降低接地电阻值来说，土壤电阻率和对接地体的处理是主要的。
1 降低接地电阻的具体方法决定接地电阻的因素很多，接地电阻的大小不仅与土壤电阻率有关，还与接地网的尺寸、形状、接地体金属的材料、横截面大小等因素密切相关。
《建筑物防雷设计规范》规定了一、二、三类建筑物建筑物防雷装置的冲击接地电阻分别不大于10欧、30欧，防雷电电磁脉冲的冲击接地电阻不大于20欧，由于工程实践中，防雷通常与建筑物内的电子信息系统一起考虑，于是就规定了共用接地系统的接地电阻值取各接地电阻的最小值，即在设计中常取接地电阻不大于4欧或1欧的要求。
正因为在很多情况下。
下垫面地质条件很差，接地电阻一时达不到规定的电阻值，工程设计和施工的大部分精力放到了如何降低接地电阻的问题上。
1.1更换土壤土壤电阻率主要受温度和湿度以及土壤性质的影响，温度引起土壤电阻率变化的比率，从20℃～-15℃变化的范围，同一土地中电阻率随温度可增加459倍，这主要是因为水的电阻率会因温度的变化而引起敏锐的变化，因此接地点的选择应在土壤湿度大的地方，如办公楼的背影面，地下水的出口等，其次再考虑温度对它的影响。

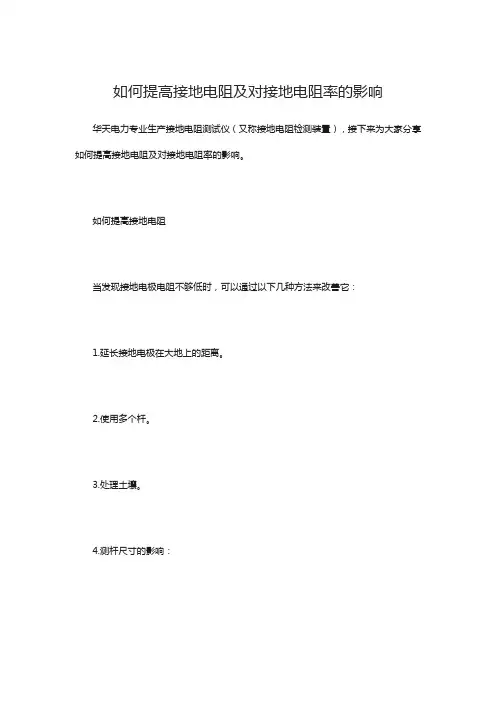

如何提高接地电阻及对接地电阻率的影响华天电力专业生产接地电阻测试仪（又称接地电阻检测装置），接下来为大家分享如何提高接地电阻及对接地电阻率的影响。
如何提高接地电阻当发现接地电极电阻不够低时，可以通过以下几种方法来改善它：1.延长接地电极在大地上的距离。
2.使用多个杆。
3.处理土壤。
4.测杆尺寸的影响：您可能会怀疑，将更长的测杆打入地面更深，会大大降低其阻力。
通常，将杆长度加倍会使阻力降低约40％。
多根杆的使用：两根间隔良好的杆伸入地面，可提供平行路径。
实际上，它们是两个并联的电阻。
两个电阻并联的规则并不完全适用；也就是说，合成电阻不是单个杆电阻的一半（假设它们的大小和深度相同）。
土壤处理：例如，当您由于坚硬的下层岩石而无法驱动更深的接地棒时，对土壤进行化学处理是提高接地电极电阻的好方法。
在所有情况下推荐最佳处理化学品都超出了本手册的范围。
您必须考虑对电极的可能腐蚀作用以及EPA和当地环境法规。
硫酸镁，硫酸铜和普通岩盐是合适的非腐蚀性材料。
硫酸镁的腐蚀性最小，但是岩盐便宜，如果在电极周围挖出的沟槽中使用，则可以起到作用。
应该注意的是，可溶性硫酸盐会侵蚀混凝土，因此应远离建筑基础。
另一种流行的方法是用专用的导电混凝土在电极周围回填。
其中许多产品，温度对接地电阻率的影响尚未收集到有关温度影响的大量信息。
有两个事实可以得出逻辑上的结论：温度升高会降低电阻率：1.土壤中的水分主要决定电阻率2.温度升高明显降低了水的电阻率。
3.随着温度降至冰点以下，电阻率继续增加。
接地测试仪是必不可少的故障排除工具，可帮助您维持正常运行时间。
建议您至少每年检查一次所有接地和接地连接，作为常规预测性维护计划的一部分。
如果在这些定期检查过程中测得的电阻增加超过20％，技术人员应调查问题的根源，并通过将接地棒替换或添加到接地系统中来进行纠正，以降低电阻。

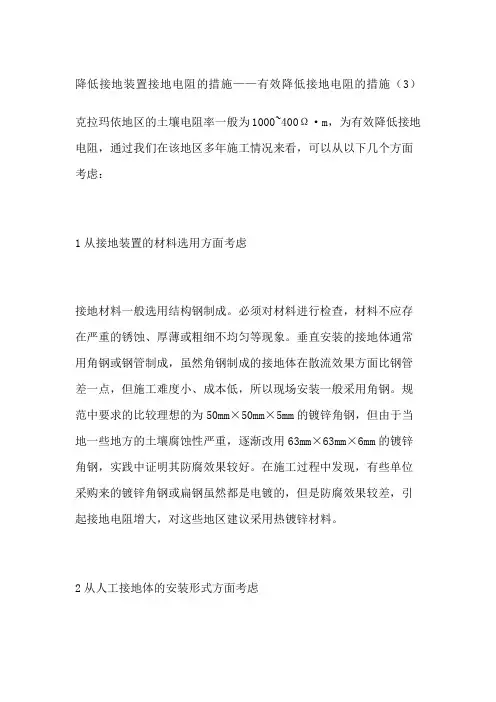

降低接地装置接地电阻的措施——有效降低接地电阻的措施（3）克拉玛依地区的土壤电阻率一般为1000~400Ω·m，为有效降低接地电阻，通过我们在该地区多年施工情况来看，可以从以下几个方面考虑：1从接地装置的材料选用方面考虑接地材料一般选用结构钢制成。
必须对材料进行检查，材料不应存在严重的锈蚀、厚薄或粗细不均匀等现象。
垂直安装的接地体通常用角钢或钢管制成，虽然角钢制成的接地体在散流效果方面比钢管差一点，但施工难度小、成本低，所以现场安装一般采用角钢。
规范中要求的比较理想的为50mm×50mm×5mm的镀锌角钢，但由于当地一些地方的土壤腐蚀性严重，逐渐改用63mm×63mm×6mm的镀锌角钢，实践中证明其防腐效果较好。
在施工过程中发现，有些单位采购来的镀锌角钢或扁钢虽然都是电镀的，但是防腐效果较差，引起接地电阻增大，对这些地区建议采用热镀锌材料。
2从人工接地体的安装形式方面考虑对于垂直接地体的埋设安装，要求接地体与土壤必须保持有效的接触，因此要求接地极的埋设深度在2~3m左右比较合适，埋土深度太浅、太深对减少流散电阻效果均不明显。
同时，接地体与接地体的间距为接地极的2倍是比较合理的，可减少屏蔽效应而造成的接地装置利用率下降的问题。
垂直安装的接地体应采用角钢或钢管制成，角钢制成的接地体在散流效果方面虽比钢差一点，但施工较为容易。
为了减少建筑物的接触电压，接地与建筑物的基础间应保持不小于1.5m的水平距离，一般最好取2~3m。
3从人工处理换土法方面考虑为了降低接地电阻，过去我们常采用外引接地方法，即使电气装置的土壤电阻率较低（克拉玛依地区的土壤电阻率一般为1000~400Ω·m），但实际效果也并不理想。
或者采用增加接地体的方法，但效果不太好，而且材料的消耗比较大。
在实践中采用了人工处理换土法，效果较好。
我们在新疆油田采油三厂五二西区采用了此方法。
接地电阻的影响因素及降阻措施
一、影响电阻（率）的因素
接地的介质主要有土壤、混凝土和水三种，最常用的接地是将作为接地极的导体置于土壤中，与土壤紧密接触，所以土壤电阻率对于作为接地的主要指标之一，对接地电阻影响很大。
有的接地系统利用基础的钢筋或在基础设置接地极，此时混凝上的电阻率主要影响接地电阻值。
个别接地系统因为土壤电阻率很高，必须利用水源，将接地极置于水中。
（一）土壤电阻率及其确定方法
决定接地电阻的主要因素是土壤电阻。
土壤电阻的大小一般以土壤电阻率来表示。
土壤电阻率是以边长为10mm的正立方体的土壤电阻来表示。
土壤电阻率根据土壤性质、含水量、温度、化学成分、物理性质等情况而有所变化。
因此在设计时要根据地质情况，并考虑到季节影响，选取其中最大值作为设计依据。
影响土壤电阻率的主要因素有下列几个：
1．土壤性质
土壤性质对土壤电阻率影响最大。
不同性质的土壤，其电阻率甚至相差几千到几万倍。
如沙土、黄土、红土等。
2．含水量
含水量对电阻率也有很大影响。
绝对干燥的土壤电阻率可以认为接近无穷大。
含水量增加到15％左右时，土壤电阻率显着降低；如继续增加水分直到75％左右时，电阻率改变很小；当含水量超过75％
时，土壤电阻率反而增加。
含水量对土壤电阻率的影响，不仅随土壤种类不同而有所不同，而且与所含的水质也有关系。
例如在电阻率较低的土壤中，加上比较纯洁的水，反而增加电阻率．因此在采用加水改良土壤时，也要注意这一点．
3．温度
当土壤温度在0℃及以下时，由于其中水分结冰，土壤冻结，电阻率突然增加，因此一般都将接地极放在冻土层以下，以避免产生很高的流散电阻。
温度自0℃继续上升时，由于其中溶解盐的作用，电阻率逐渐减小，温度到达100℃时，由于土壤中水分蒸发，电阻率又增高。
4．化学成分
当土壤中含有盐、酸、碱成分时，电阻率会显着下降。
一般即利用这种特性来进行改善土壤的。
5．物理性质
土壤中的物理因素可使电流密度分布的情况改变，尤以含有金属成分时影响最大。
此外，土壤本身是否紧密，与接地极是否紧接，对电阻率也都有很大影响。
土壤本身的颗粒越紧密，电阻率就越低，其减低程度随土壤的种类而异。
例如砂土及岩石等受压后，颗粒不易紧密，电阻率下降较少；粘土、黑土等受压后，颗粒易于紧密，因此电阻率下降较大。
根据试验证明：当粘土含水量为10％，如温度不变，单位压力由20MPa 增加到200MPa 时，电阻率可下降到原来数值的65％。
同时土壤与接地极接触得越紧，流散电阻也越小。
因此，
为了减少接地极的流散电阻，常采用将管形接地极打入地下的办法。
这种施工方法既简便，又可将附近土壤压实，并可使接地极与土壤紧密接触，从而能达到减少土壤电阻率的效果。
如采用其它方法敷设接地极时，必须夯实接地极附近的土壤，以减小土壤电阻率。
6．土壤热阻系数
不同季节中，土壤的温度不同，土壤的热阻系数也随之变化，接地电阻也随季节不同而有所增减。
一般冬季最大，夏季最小，因此推荐将测得的数据换算为冬季时的最大值，以保证接地极在最不利温度下也仍能具备其应有的功能。
由于影响土壤电阻率的因素很多，因此在设计时最好选用实测的数值。
因为测量时的具体情况不同，土壤电阻率也有所改变。
在施工后必须进行测量核算。
如接地电阻超过原设计数值，必须补打接地极，使具体实测的接地电阻符合设计的要求。
二、降阻措施：
在施工中，如有可能，尽可能的采用以下法中的几种就会极大的减少接地电阻的数值。
1、更换土壤。
这种方法是采用电阻率较低的土壤(如：粘土、黑土及砂质粘土等)替换原有电阻率较高的土壤，置换围在接地体周围0.5m以和接地体的1/3处。
但这种取土置换方法对人力和工时耗费都较大。
2、人工处理土壤(对土壤进行化学处理)。
在接地体周围土壤中加入化学物，如食盐、木炭、炉灰、氮肥渣、电石渣、石灰等，提高接地体周围土壤的导电性。
采用食盐，对于不同的土壤其效果也不同，如砂质粘土用食盐处理后，土壤电阻率可减小1/3～1/2，砂土的电阻率减小3/5～3/4，砂的电阻率减小7/9～7/8；对于多岩土壤，用1%食盐溶液浸渍后，其导电率可增加70%。
这种方法虽然工程造价较低且效果明显，但土壤经人工处理后，会降低接地的热稳定性、加速接地体的腐蚀、减少接地体的使用年限。
因此，一般来说，是在万不得以的条件下才建议采用。
3、深埋接地极。
当地下深处的土壤或水的电阻率较低时，可采取深埋接地极来降低接地电阻值。
这种方法对鹅卵石集中的河滩地最有效果。
据有关资料记载，在3m深处的土壤电阻系数为100%，4m深处为75%，5m 深处为60%，6m深处为60%，6.5m深处为50%，9m深处为20%，这种方法可以不考虑土壤冻结和水分蒸发所增加的电阻系数，但施工困难，土方量大，造价高，在岩石地带困难更大。
4、多支外引式接地装置。
如接地装置附近有导电良好及不冻的河流湖泊，可采用此法。
但在设计、安装时，必须考虑到连接接地极干线自身电阻所带来的影响，因此，外引式接地极长度不宜超过100m，而且断面必须足够大。
5、利用接地电阻降阻剂。
在接地极周围敷设了降阻剂后，可以起到增大接地极外形尺寸，降低与其周围介质之间的接触电阻的作用，因而能在一定程度上降低
接地极的接地电阻。
降阻剂用于小面积的集中接地、小型接地网时，其降阻效果较为显著。
降阻剂是由几种物质配制而成的化学降阻剂，是具有导电性能良好的强电解质和水分。
这些强电解质和水分被网状胶体所包围，网状胶体的空格又被部分水解的胶体所填充，使它不致于随地下水和雨水而流失，因而能长期保持良好的导电作用。
这是目前采用的一种较新和积极推广普及的方法。
6、利用水和水接触的钢筋混凝土体作为流散介质。
充分利用水工建筑物(水井、水池等)以及其它与水接触的混凝土的金属体作为自然接地体，可在水下钢筋混凝土结构物梆扎成的许多钢筋网中，选择一些纵横交叉点加以焊接，与接地网连接起来。
当利用水工建筑物做为自然接地体仍不能满足要求，或者利用水工建筑物作为自然接地体有困难时，应优先在就近的水中(河水、池水等)敷设外引(人工)接地装置(水下接地网)，接地装置应敷设在水的流速不大之处或静水中，并要回填一些大石块加以固定。
7、采取伸长水平接地体
结合工程实际运用，经过分析，结果表明，当水平接地体长度增大时，电感的影响随之增大，从而使冲击系数增大，当接地体达到一定长度后，再增加其长度，冲击接地电阻也不再下降。
一般说来，水平接地体的有效长度不应大于接地体的有效长度。
根据土壤电阻率确定如下所示。
在不同土壤电阻率下的水平接地体有效长度
土壤电阻率(Ωm)500 1000 2000
水平接地体有效长度(m) 30～40 45～55 60～80
注意：长度在实际中有限制值。
8 采取污水引入
为了降低接地体周围土壤的电阻率，可将污水引到埋设接地体处。
接地体采用钢管，在钢管上每隔20cm钻一个直径5mm的小孔，使水渗入土壤中。
9 采取深井接地
有条件时还可采用深井接地。
用钻机钻孔(也可利用勘探钻孔)，把钢管接地极打入井孔，并向钢管和井灌注泥浆。
因此，在确定降低高土壤电阻率地区接地电阻的具体措施时，应根据当地原有运行经验、气候状况、地形地貌的特点和土壤电阻率的高低等条件进行全面、综合分析，通过技术经济比较来确定，因地制宜地选择合理的方法。
这样，既可保障设备的正常运行，又可避免使用年限过短的现象。
再增加一种：暂且叫联合接地吧！但要注意到一定距离是有局限性的。
风机升压站均可以应用。
一定要牢记具体工作中特殊处理的方法和要求，防止反击！
集中地网不是间隔就越小越好，垂直接地体也不是越深越好，接地深井深度也有要求的，用接地深井也要根据地理、地质条件！
垂直接地体顶面埋设深度不应小于0.6m。
因为一般在地表下0.15～0.5m处是处于土壤干湿交替的区域，接地导体易受腐蚀，所以接地体顶面埋设深度不小于0.6m。
垂直接地体的间距不应小于其长度的2倍。
通常接地体长度选取2.5m，则对垂直接地体的间距要求不应小于5m。
深井同理。
