多晶体的塑性变形

多晶体的塑性变形

塑性变形过程

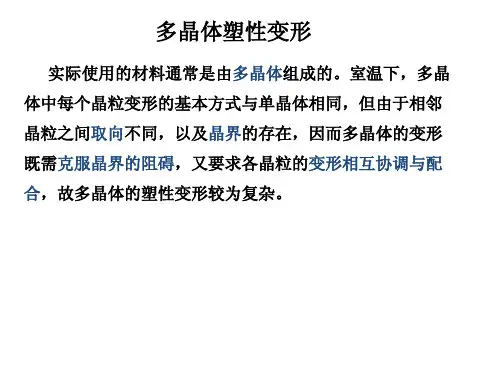

由于各晶粒间存在位相差，在外力作用下，位向最有利的少数晶粒开始发生塑形变形，随后这些已变形晶粒中的平面位错群在晶界塞积导致应力集中，这一应力集中和外力叠加，使相邻晶粒的位错源开动，驱动相邻晶粒进行协调的（多滑移）塑形变形。

多晶体塑性变形特点：

①各晶粒的变形不是同时进行的；

②为了协调先发生塑性变形的晶粒形状的改变，相邻各晶粒必须进行多滑移，其中包括取向并不有利的滑移系上同时进行滑移，这样才能保证其形状作各种相应地改变．根据理论计算，每个晶粒至少需要５个独立的滑移系启动；

③受晶界及各晶粒位向不同的影响，各晶粒间、晶粒内的变形是不均匀的。

细晶强化

①由于晶界的存在，使变形晶粒中的位错在晶界处受阻，滑移带终止于晶界；

②由于各晶粒间存在位相差，为了协调变形，要求每个晶粒必须进行多滑移，而滑移时必然要发生位错的相互交割．这两者均将大大提高金属材料的强度．显然，晶界越多，即晶粒越细小，则其强化效果越显著。这种用细化晶粒增加晶界提高金属强度的方法称为细晶强化。

多晶体的塑性变形与单晶体塑性变形的区别

单晶体产生塑性变形，只与其晶体内部位错滑移有关；

多晶体不仅需要考虑晶粒内部的位错滑移，还要考虑晶粒之间的变形协调，即要考虑晶间变形。晶界在塑性变形中的作用可分2个部分来说：协调作用，多晶体在塑性变形时，各晶粒都要通过滑移或孪生而变形，而个晶粒的变形不能是任意的，必须相互协调，以保证晶界处变形的连续；阻碍作用，晶界之间存在位相差，阻碍位错的运动；多晶体的塑性变形受到晶界的阻碍和不同位向晶粒的影响，使得其变形抗力比单晶体

高得多。但是归根到底，其塑性变形方式仍是滑移和孪生。

细化晶粒的方法

1、增加过冷度：过冷度增加，形核率与长大速度都增加，但两者的增加速度不同，形核率的增长率大于长大速度的增长率。在一般金属结晶时的过冷范围内，过冷度越大，晶粒越细小。

2、变质处理：向金属液中添加少量活性物质，促进液体金属内部生核或改变晶体成长过程的一种方法，生产中常用的变质剂有形核变质剂和吸附变质剂。（加快形核）

3、振动与搅拌。（晶粒破碎）

4、对于冷变形的金属可以通过控制变形度，退火温度来细化晶粒。

通常金属是由许多晶粒组成的多晶体，晶粒的大小可以用单位体积内晶粒的数目来表示，数目越多，晶粒越细。在常温下的细晶粒金属比粗晶粒金属有更高的强度、硬度、塑性和韧性。

这是因为细晶粒受到外力发生塑性变形可分散在更多的晶粒内进行，塑性变形较均匀，应力集中较小；此外，晶粒越细，晶界面积越大，晶界越曲折，越不利于裂纹的扩展。通过细化晶粒，金属材料力学性得到了提高：细晶粒受到外力发生塑性变形可分散在更多的晶粒内进行，塑性变形较均匀，应力集中较小。（晶粒越大位相差越大，变形越不均匀）
