氧化锌避雷器在线监测系统

用红外热像仪带电监测氧化锌避雷器引言氧化锌避雷器作为一种重要的电力设备，常用于保护电力系统免受雷电等大气电现象的影响。

然而，在长期使用过程中，氧化锌避雷器会受到环境和工作负载等因素的影响，可能出现故障或性能下降的情况。

因此，了解避雷器的运行状况对于电力系统的正常运行至关重要。

红外热像仪作为一种非接触式测温工具，具有高精度、实时性强的特点，可以被广泛应用于电力设备的故障诊断与预防。

本文将介绍如何使用红外热像仪带电监测氧化锌避雷器，并分析不同故障模式下的红外图像特征。

使用红外热像仪带电检测氧化锌避雷器的步骤步骤一：准备工作在进行红外热像仪带电监测之前，需要确保以下准备工作的完成：1.确保红外热像仪的电池充足，并将其连接到电源（如果需要）。

2.确保红外热像仪的镜头清洁，以避免影响成像质量。

3.穿着合适的个人防护设备，如绝缘手套、护目镜等。

步骤二：选择适当的红外热像仪设置在开始实际检测之前，需要根据具体情况选择适当的红外热像仪设置。

主要包括以下几个方面：1.调整红外热像仪的温度范围，以适应避雷器的工作温度范围。

2.调整红外热像仪的色谱表现方式，以便更好地观察温度变化。

3.根据实际情况选择红外热像仪的图像增强功能，以改善图像质量。

步骤三：实际监测操作在进行实际监测操作时，需要遵循以下步骤：1.将红外热像仪对准氧化锌避雷器，并确保距离适当，以保证图像清晰度。

2.对氧化锌避雷器进行扫描，确保完整地覆盖整个避雷器表面。

3.观察红外图像中的温度分布情况，并记录下异常区域的位置。

4.对异常区域进行进一步的分析，了解可能的故障原因。

步骤四：故障模式与红外图像特征分析在使用红外热像仪带电监测氧化锌避雷器时，需要注意不同故障模式下的红外图像特征，以便能够准确判断避雷器的运行状况。

以下是常见的故障模式及其对应的红外图像特征：1.电气接触问题：在接触不良的情况下，局部温度会增加，表现为红外图像中的明亮斑点或热点。

2.温度不均匀：避雷器温度的不均匀分布可能是由于冷却不良或其他原因引起的，表现为红外图像中的颜色渐变或阴影。

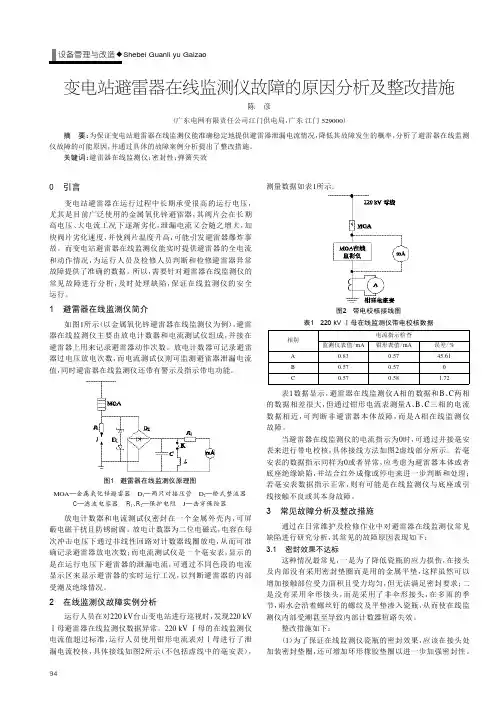

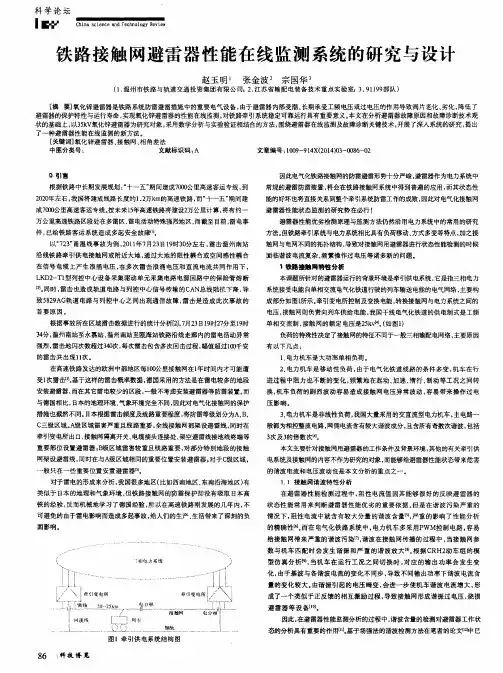

变电站避雷器在线监测仪故障的原因分析及整改措施陈彦（广东电网有限责任公司江门供电局，广东江门529000）摘要：为保证变电站避雷器在线监测仪能准确稳定地提供避雷器泄漏电流情况，降低其故障发生的概率，分析了避雷器在线监测仪故障的可能原因，并通过具体的故障案例分析提出了整改措施。

关键词：避雷器在线监测仪；密封性；弹簧失效0引言变电站避雷器在运行过程中长期承受很高的运行电压，尤其是目前广泛使用的金属氧化锌避雷器，其阀片会在长期高电压、大电流工况下逐渐劣化，泄漏电流又会随之增大，加快阀片劣化速度，并使阀片温度升高，可能引发避雷器爆炸事故。

而变电站避雷器在线监测仪能实时提供避雷器的全电流和动作情况，为运行人员及检修人员判断和检修避雷器异常故障提供了准确的数据。

所以，需要针对避雷器在线监测仪的常见故障进行分析，及时处理缺陷，保证在线监测仪的安全运行。

1避雷器在线监测仪简介如图1所示（以金属氧化锌避雷器在线监测仪为例），避雷器在线监测仪主要由放电计数器和电流测试仪组成，并接在避雷器上用来记录避雷器动作次数。

放电计数器可记录避雷器过电压放电次数，而电流测试仪则可监测避雷器泄漏电流值，同时避雷器在线监测仪还带有警示及指示带电功能。

放电计数器和电流测试仪密封在一个金属外壳内，可屏蔽电磁干扰且防锈耐腐。

放电计数器为二位电磁式，电容在每次冲击电压下通过非线性回路对计数器线圈放电，从而可准确记录避雷器放电次数；而电流测试仪是一个毫安表，显示的是在运行电压下避雷器的泄漏电流，可通过不同色段的电流显示区来显示避雷器的实时运行工况，以判断避雷器的内部受潮及绝缘情况。

2在线监测仪故障实例分析运行人员在对220kV 台山变电站进行巡视时，发现220kVⅠ母避雷器在线监测仪数据异常。

220kV Ⅰ母的在线监测仪电流值超过标准，运行人员使用钳形电流表对Ⅰ母进行了泄漏电流校核，具体接线如图2所示（不包括虚线中的毫安表），测量数据如表1所示。

变电站避雷器泄露电流在线监测的原理及应用摘要]高压避雷器作为变电站的主要设备，在电能的安全可靠传输中起着至关重要的作用，它的健康与否直接决定着变电站设备能否安全稳定的运行。

如果避雷器的保护失效或不存在，则撞击电气系统的闪电会引入1000千伏电压，这可能会损坏传输线，并且还会对变压器和其他电气或电子设备造成严重损坏。

雷电产生的输入电力线路中的极端电压尖峰也会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，本文主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行分析，通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。

[关键词]避雷器、泄露电流、在线监测[前言]避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。

如果避雷器的保护失效或不存在，雷电产生的输入电力线路中的极端电压尖峰会损坏高压设备，这就是为什么检查避雷器的完整性至关重要的原因，下面主要对避雷器泄露电流在线监测的原理介绍，对避雷器泄露电流在线监测装置的应用进行详细的分析。

通过分析，得出了通过避雷器泄露电流的在线监测能有效发现高压避雷器内部的运行情况，及时采取有效的处理方法，从而有效的消除缺陷，保证设备及电网安全稳定运行。

[正文]避雷器工作原理避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。

避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。

当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。

电网氧化锌避雷器在线监测和带电测试技术规定一、总则1．电网35～110kV变电站过电压保护采用氧化锌避雷器。

为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。

2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。

公司所属各部门、基建安装单位均应按此规定执行。

二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。

2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。

2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。

为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。

3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。

4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。

（三）运行监测1.安装在线监测装置后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。

在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。

2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。

若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并每天增加一次抄表。

ALCT避雷器在线监测装置使用说明书Ver 4.12009年4月ALCT避雷器在线监测装置使用说明书Ver4.1目录1.前言 (3)2.系统图 (3)3.装置特性 (4)4.工作原理 (4)5.技术参数 (5)6.结构和外形 (5)7.操作和注意事项 (6)8.现场处理单元ALCT‐MONITOR (7)8.1 外形及安装尺寸 (7)8.2 面板介绍 (8)8.3 操作说明 (8)2 HZ E&AALCT 避雷器在线监测装置使用说明书Ver4.1HZ E&A 31.前言避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。

避雷器在线监测是有效检测避雷器内部是否受潮或内部元件是否异常等情况的手段。

ALCT 避雷器在线监测装置除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流的实时变化，及时对避雷器的工作状态给出可靠的运行参数，预防事故的发生，提高电力系统运行的可靠性。

其远程通信功能，可以将避雷器泄漏电流及动作次数等数据通过现场处理单元传送到后台计算机，通过监视软件进行实时监测和数据分析，减轻了人员抄表的工作量，同时为避雷器运行状况分析提供了可靠的数据支持。

注意：为了安全操作ALCT 避雷器在线监测装置，在进行安装、维护和设置前，请务必阅读本说明书，以便能正确使用该设备。

2.系统图ALCT 避雷器在线监测装置使用说明书Ver4.14HZ E&A3.装置特性监测仪具有卓越的操作性能和长期的可靠性，具有以下特征：1) 工作灵敏度非常高，可在最小冲击电流为30A （波形∶8/20μs ）状态下动作，并在40ms 时间间隔下准确计数；2) 具有耐100kA （4/10μs ，2次）大电流冲击能力，足以与避雷器相匹配； 3) 体积小、重量轻，易于安装； 4) 无需辅助电源；5) 具有远程监测接口，可实现与远程监测设备方便的连接。

氧化锌避雷器检测技术分析【摘要】文中阐述了金属氧化物避雷器测试的必要性及其对电力系统的影响，介绍了金属氧化物避雷器的停电、带电检测技术及在线监测，分析了试验中可能出现的问题及解决问题的技术措施、注意事项。

【关键词】避雷器；检测技术；问题分析；技术措施；注意事项0.前言避雷器是保证电力系统安全运行的重要保护设备之一。

主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。

金属氧化物避雷器（简称moa）由于具有优良的非线性和大通流容量等优点，从而在电网中得到了广泛的使用。

为保证金属氧化物避雷器（moa）的安全运行，必须测试金属氧化物避雷器的电气性能。

目前，检测避雷器的方法主要有周期性停电预试、带电测试和在线监测等。

本文重点介绍周期性停电预试和带电测试的应用情况，并对其进行了比较，分析测试中出现的有关问题。

1.氧化锌避雷器测试必要性1.1氧化锌避雷器由于取消了串联间隙，长期承受系统电压，过电流的影响。

电流中的有功分量导致阀片发热，引伏安特性的变化，长期作用的结果会导致阀片老化，甚至热击穿。

1.2氧化锌避雷器受到冲击电压的使用，阀片也会在冲击电压能量的作用下发生老化。

1.3氧化锌避雷器内部受潮或绝缘性能不良，会使工频电流增加，功耗加剧，严重时会导致内部放电。

1.4氧化锌避雷器受到雨、雪、凝露或灰尘的污染，由于内外电压分布不同而使内部阀片与外部瓷套之间产生较大电位差，导致径向放电现象发生。

为了及时发现氧化锌避雷器的运行状况，根据dl/t 596-1996《电力设备预防性试验规程》中的相关规定，在发电厂、变电所避雷器每年雷雨季来临前，我们必须对氧化锌避雷器进行相关测试，如测试绝缘电阻、直流1ma下的电压u1ma及0.75u1ma下的泄漏电流、运行电压下的交流泄漏电流、底座绝缘电阻、放电计数器动作检查。

必要时，还要进行工频参考电流下的工频参考电压的测试。

以上试验除了运行电压下的交流泄漏电流，其余均为停电测试。

五、现场安装将电流传感器套装于变压器铁芯接地线上并固定，将装置安装固定在变压器旁边的线杆上，固定方式选用钢带固定(装置后板图如图七)，然后将电流传感器二次引线接入装置，最后将装置可靠接地。

六、售后服务(1)本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。

(2)自购机之日起，凭保修单保修一年，终身维护。

在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。

(3)属下列情况之一者不予保修：1、用户对产品有自行拆卸或对产品工艺结构有人为改变。

2、因用户保管或使用不当造成产品的严重损坏。

3、属于用户其它原因造成的损坏。

服务电话：1ES-2010线路避雷器监测单元使用说明书福州亿森电力设备有限公司TEL：5（Ver2.0）目录一、概述 (2)二、安装尺寸 (3)三、安全措施 (4)四、现场安装 (5)五、售后服务 (5)一概述:ES-2010系列带485通讯线路避雷器监测单元ES-2010系列带485通讯线路避雷器监测单元，是福州亿森电力设备有限公司最新设计的具有RS485双向通讯功能的避雷器监测器。

技术性能完全满足国际标准IEC的要求。

技术参数与原JSH/JCQ型相同，可记录避雷器的动作次数和在线监测避雷器漏电流，并带有485通讯接口，可将避雷器运行参数：漏电流大小，动作次数、动作时间等随时传输主控室。

从而可提前发现事故隐患，避免发生事故。

通讯接口分类：485线接口和光纤接口。

485线接口型对现场的布线相对比较简单，只需要将485线首尾相连至控制室上位机即可。

光纤接口型需在监测器下端水泥柱增加一光纤转换器，将A\B\C三相光信号转换后再连接至控制室上位机。

性能参数表（订货时注明485接口型货光纤接口型）：二:安装尺寸图及接线方式：安装尺寸图及接线方式：需采用RS485转RS232串口转换器，电源电压DC5-12V接信号输出接口1（红正）、2（黄负）端，通讯线A＋接4（绿）端、B－接3（蓝）端，转换器插计算机串口。

一种输电线路MOA避雷器在线监测系统的研制摘要：文章简述了输电线路moa避雷器性能的好坏直接影响电力系统安全运行，提出了一种用单匝穿芯电流传感器测量输电线路moa避雷器阻性电流的方法；阐述了输电线路moa避雷器在线监测系统的功能及优点。

关键词：智能电网输电线路moa避雷器在线监测中图分类号：tm853 文献标识码：a 文章编号：1007-9416（2013）01-0021-011 引言近年来，为减少输电线路雷击过电压而造成断路器跳闸，高电压等级输电线路避雷器发挥了巨大的作用，得到了广泛的应用，moa 避雷器性能的好坏直接影响电力系统安全运行。

因moa避雷器长期在工频高电压的作用下，会逐渐老化，在运行中可能发生击穿损坏，保护特性下降，则将会产生极其严重的后果，为保障moa避雷器安全运行，必须对输电线路moa避雷器进行严格的监测。

目前，监测输电线路moa避雷器方法采用电站型避雷器监测器实现在线监测，然而由于线路地处偏远，并且避雷器监测器均安装在杆塔高处，覌察避雷器参数或抄表要上杆塔、工作劳动强度大、且需申请停电，不利于输电线路的经济和安全运行。

因此，必须采用一种“在线、实时、远传、智能、可靠”的监测方式。

输电线路moa避雷器在线监测系统的电流检测采用单匝穿芯电流传感器，实现全隔离无残压的取样方式，先进的微处理器技术以及独有的瞬态参数测试技术进行线性化处理与计算，将测量结果通过gprs/gsm进行数字无线传输：系统具有极高的可靠性和安全性及相对低廉的价格，使得本系统可以安装到每组输电线路moa避雷器进行实时检测，实现集中监测，有效地提高输电线路moa避雷器的巡视效率、减轻巡视人员的劳动强度。

做到准确及时掌握运行设备的健康状况，使运行人员及时掌握并提前处理事故隐患，保障电力电网安全供电。

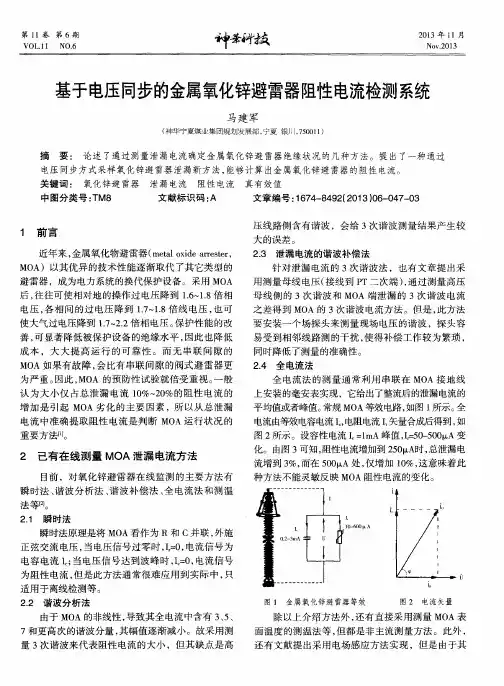

2 输电线路moa避雷器在线监测系统硬件设计2.1 阻性电流的测量常用的监测氧化锌避雷器泄漏电流的方法有：总泄漏电流法、三次谐波法、补偿法、谐波分析法等。
