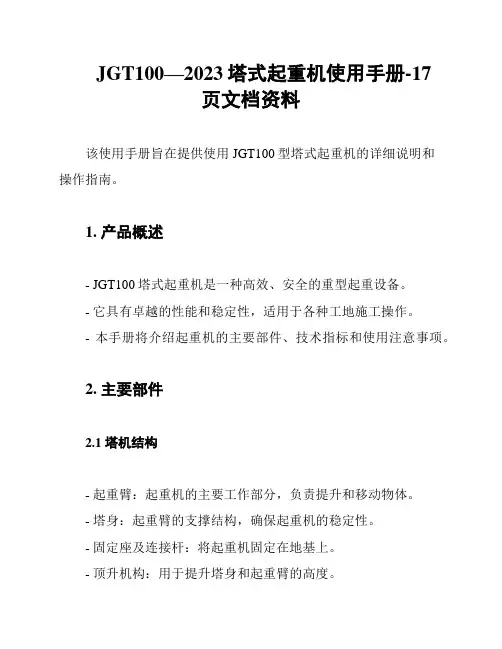

JGT100—2023塔式起重机使用手册-17页文档资料该使用手册旨在提供使用JGT100型塔式起重机的详细说明和操作指南。

1. 产品概述- JGT100塔式起重机是一种高效、安全的重型起重设备。

- 它具有卓越的性能和稳定性，适用于各种工地施工操作。

- 本手册将介绍起重机的主要部件、技术指标和使用注意事项。

2. 主要部件2.1 塔机结构- 起重臂：起重机的主要工作部分，负责提升和移动物体。

- 塔身：起重臂的支撑结构，确保起重机的稳定性。

- 固定座及连接杆：将起重机固定在地基上。

- 顶升机构：用于提升塔身和起重臂的高度。

2.2 操作控制系统- 控制台：用于操作和控制起重机的主要设备。

- 控制杆：控制起重臂的前后、上下运动。

- 控制按钮：用于启动和停止起重机的运行。

- 显示屏：显示起重机的运行状态、工作条件和故障信息。

3. 技术指标3.1 起重能力- 最大起重能力：100吨- 起重臂长度：50米- 最大起升速度：10米/分钟3.2 工作范围- 最大工作半径：45米- 最大升高高度：50米4. 使用注意事项- 在使用起重机之前，必须进行全面的安全检查和维护。

- 操作人员必须经过专业培训，并具备操作起重机的相关证书。

- 操作过程中，必须遵循相关操作规程和安全操作指南。

- 在起重过程中，必须确保没有人员或障碍物位于起重臂的运动范围内。

- 在强风、恶劣天气等特殊条件下，需停止使用起重机。

该使用手册为JGT100塔式起重机的操作指南，旨在帮助用户正确、安全地操作该设备。

用户在使用前应详细阅读本手册，并按照指南进行操作。

如有疑问或故障，请联系相关技术人员或厂家支持团队。

谢谢使用JGT100塔式起重机！。

塔式起重机的主要结构,机构的名称及作用
塔式起重机的主要结构包括基础、塔身、蓝叉、平衡臂和起重机构。

1. 基础: 塔式起重机的基础是安装在地面上的框架结构，用于支撑整个起重机的重量以及承受起重机的工作转矩。

2. 塔身: 塔身是塔式起重机的主立柱，通常采用钢结构。

塔身的高度可以根据需要进行调节，并且可以拆卸和重新组装以适应不同的工地情况。

3. 蓝叉: 蓝叉是连接塔身和平衡臂的横梁结构，起到支撑平衡臂以及承载起重机行走机构和起重机构的重量。

4. 平衡臂: 平衡臂是塔式起重机的悬臂部分，通常由一根或多根臂杆组成。

平衡臂的长度决定了起重机的工作半径，采用可变长度来满足不同的起重需求。

5. 起重机构: 起重机构是塔式起重机的核心部分，主要由升降机构、回转机构和变幅机构组成。

- 升降机构：负责起重机的升降操作，通常由绞盘、钢丝绳和吊钩组成。

- 回转机构：负责起重机的回转操作，通常由回转机构电机和齿轮传动装置组成。

- 变幅机构：负责起重机的变幅操作，通常由变幅机构电机和变幅齿轮传动装置组成。

塔式起重机的主要参数有哪些塔式起重机的主要参数有：1、额定起重力矩。

能反映塔式起重机起重性能的是起重力矩，因为起重力矩本身是幅度和起重量两个参数的乘积。

起重力矩是起重且与幅度的乘积。

2、起重幅度。

起重幅度也称为回转半径或工作半径，指的是塔式起重机的回转中心线至吊钩中心线的水平距离。

幅度包含大幅度和小幅度两个参数。

3、额定起重量。

额定起重量指的是起重机在不同工作状态下，允许吊装的重量。

一般在其主要性能参数中标出大幅度时的起重量和大起重量，其他状态的额定起重量由其特性曲线决定。

4、大起升高度。

对于动臂式塔式起重机，大起升高度根据起重臂的仰角和塔身高度的不同而不同。

对于小车变幅塔式起重机，大起升高度仅与塔身高度有关，在塔身高度确定后，其大赵升高度为一定值。

除了上述4个主要的性能参数外．还有工作速度（包括起升速度、回转速度、行走速度、小车牵引速度等）、轨距、轴距、电动机总功率、结构自重、平衡重、总重等重要参数。

这些重要参数往往决定塔式起重机的选择，如工作速度往往决定了选择起重机的数量，电动机总功率对供电负荷提出了要求，轨距、轴距对场地提出了要求，而结构自重、平衡重、总重等对起重机的基础处理提出了要求。

塔式起重机（tower crane）简称塔机，亦称塔吊。

动臂装在高耸塔身上部的旋转起重机。

作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。

塔式起重机由金属结构、工作机构和电气系统三部分组成。

金属结构包括塔身、动臂和底座等。

工作机构有起升、变幅、回转和行走四部分。

电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

塔式起重机的品种及其使用塔式起重机是作状臂架位于保持基本竖直的塔身的顶部，由动力驱动的回转臂架型起重机。

塔式起重机简称塔机，俗称塔吊。

塔式起重机可以固定安装，也可以移动和（或）爬升。

其构造允许其在非工作状态仍处于安装位置，并可以拆卸或降下以便转移至另一工地。

塔式起重机上装有用于载荷起升和下降，并通过动臂变幅、水平变幅、回转和整机行走使载荷移动的装置。

对某些塔式起重机。

只要求能完成部分动作。

不必实现全部动作列入《特种设备目录》的塔式起重机分为普通塔式起重机和电站塔式起重机两个品种。

普通塔式起重机主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装，电站塔式起重机主要用于电站机组的安装和厂房的建设。

一、塔式起重机的分类（1）按架设方式分为快装式塔机和非快装式塔机。

（2）按变幅方式分为小车变幅塔机和动臂变幅塔机。

小车变幅塔机按臂架小车轨道与水平面的夹角大小分为水平臂小车变幅塔机和倾斜臂小车变幅塔机。

（3）按臂架结构分类如下∶1）小车变幅塔机按臂架结构分为定长臂小车变幅塔机、伸缩臂小车变幅塔机和折臂小车变幅塔机，按臂架支承类型又可分为平头式塔机和非平头式塔机。

2）动臂变幅塔机按臂架结构分为定长臂动臂变幅塔机与铰接臂动臂变幅塔机。

（4）按回转方式分为上回转塔机和下回转塔机。

图2-14 所示为内爬式塔式起重机结构。

二、塔式起重机的基本组成塔机主要由金属结构、工作机构、电气系统、液压系统和安全防护装置等组成。

（1）塔机的金属结构主要包括底架、塔身、臂架、平衡臂、爬升架、回转塔身、回转平台、回转支承、回转支承座、塔顶等。

（2）塔机的工作机构包括回转机构、变幅机构和起升机构，以及轨道运行塔机的运行机构。

（3）塔机的电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

（4）塔机的液压系统包括液压泵、液压油缸、控制元件、油管和管接头、油箱和液压油滤清器等。

（5）塔机的安全防护装置包括起升高度限位器、幅度限位器、动臂变幅幅度限制装置回转限位器、运行限位器、缓冲器及终端止挡、起重力矩限制器、起重量限制器、小车断绳保护装置、小车防坠落装置、抗风防滑装置、钢丝绳防脱装置、爬升防脱装置、报警及显示记录装置、风速仪、工作空间限制器、排障清轨板和红色障碍灯等』其中∶1）工作空间限制器是在单个塔机上，防止移动载荷或起重机的部件进入保护空间的装置①工作空间限制器主要应用在有两台或两台以上塔机同时作业的地方，这些塔机自由适行可能会相互干涉。

摘要本文是以满足塔式起重机的各个动作而设计的电气控制系统。

从塔式起重机的边幅动作、回转动作、起降动作和各个动作中的变速入手，根据继电-接触器原理和三相异步电机的变速原理设计的电气控制电路。

与加入plc控制器的控制系统相比只由继电-接触器组成的电气控制系统比加入plc控制器的控制系统抗干扰性强，但是对塔式起重机的钢铁结构冲击较大适合用于小型塔式起重机。

关键词：回转、变幅、起升、继电----接触器。

目录摘要一塔式起重机总述1.1总述塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。

塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。

1.1.1塔式起重机的特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。

②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。

③司机室视野开阔，操作方便。

④结构较简单、维护容易、可靠性好。

2、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。

②拆卸、运输和转移不方便。

③轨道式塔式起重机轨道基础的构筑费用大。

1.1.2塔式起重机的发展概况中国塔式起重机50年回顾与展望据考证，塔机发明于2 0 世纪之初的欧洲。

1900年有了第一个塔机专利，1905年出现了塔身固定的臂架式起重机，第一次、二次世界大战后塔机得到快速发展，近年更是呈现型式多样、需求旺盛的局面。

中国塔机始于20 世纪50 年代。

50 年来，我国塔机行业从无到有，从小到大，逐步形成了较为完整的体系和比较完整的系列型谱，塔机成为建筑施工中的关键设备，塔机行业也成为我国发展最快的建筑机械行业之一。

我们只用了50年时间走完了国外发达国家上百年的发展路程，如今中国塔机已经批量走进国际市场。

目前我国已成为世界塔机生产大国，也是世界塔机主要需求市场之一。

回顾塔机百年历史、中国塔机50 年史，展望塔机行业未来，期待中国塔机尽快由生产大国迈向生产强国。

塔式起重机司机及指挥安全知识教育培训一、概览亲爱的朋友们，你们是否知道塔式起重机在工程建设中的重要作用呢？它是现代建筑工地上不可或缺的重要设备，而塔式起重机的司机和指挥人员，更是整个工程顺利进行的关键角色。

他们的职责重大，需要掌握丰富的安全知识，以保障工地安全，避免事故发生。

今天我们就来一起探讨一下关于塔式起重机司机及指挥安全知识教育培训的重要性，以及学习的内容。

让我们一起走进这个既充满挑战又富有责任感的职业领域。

朋友们无论是炎炎夏日还是寒冷冬季，无论是在喧嚣的城市还是偏远的工地，塔式起重机司机和指挥人员都在默默地为我们筑造美好家园。

他们是勤劳的，是勇敢的是专业的。

但他们的工作并不是轻松简单的，他们需要不断地学习安全知识，掌握操作技能，以确保工程的顺利进行。

那么这次的安全知识教育培训究竟包括哪些内容呢？让我们一起来了解一下。

1. 阐述塔式起重机在建筑行业的重要性你知道吗塔式起重机在现代建筑行业中的作用，就像是给高楼大厦添砖加瓦的得力助手。

没有它很多高空作业的施工会变得困难重重，咱们今天就来聊聊这个大家伙在建筑工地上到底有多重要。

首先有了塔式起重机，建筑的施工效率大大提高。

过去人们得用肩挑手扛，把材料一点点运到高处，现在有了起重机，无论是钢筋、水泥还是其他建材，都能轻松吊运到指定位置。

这就像咱们搬新家时，有了电梯不用一趟趟爬楼一样方便。

其次塔式起重机在提高效率的同时，也大大提高了施工的的安全性。

以前工人们得靠人力搬运重物，不仅劳动强度大，还容易出事故。

现在有了起重机，司机在驾驶室里操作，就能轻松完成吊装任务。

只要司机和指挥人员沟通得当，还能有效避免一些潜在的安全隐患。

可以说塔式起重机就像是建筑工地的得力助手，让施工更加高效、安全。

但与此同时，我们也要认识到它的重要性，加强司机和指挥人员的安全教育培训，确保每一个操作都准确无误。

毕竟一个小小的失误可能会带来无法预料的后果，接下来我们就来深入了解一下这方面的安全知识。

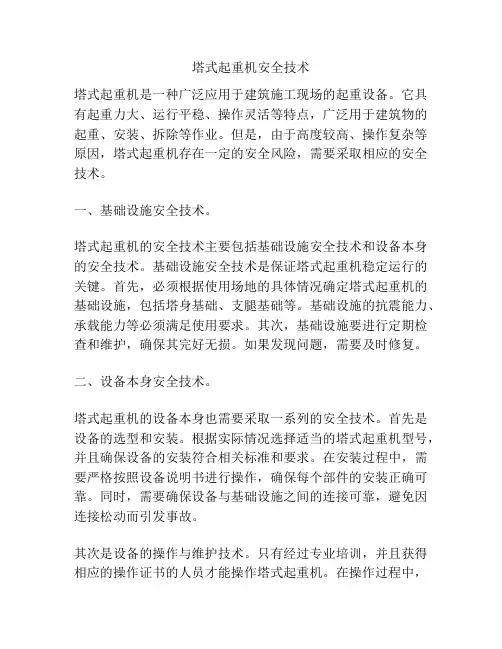

塔式起重机安全技术塔式起重机是一种广泛应用于建筑施工现场的起重设备。
