袜机制版系统(简易)说明书

伟盈一体袜机使用说明书
1.准备工作：
（1）将伟盈一体袜机放置在平整的台面上，插上电源线，接通电源。

（2）将袜套拉到松开的状态，放在机器的前台。

（3）将袜子从袜口向里翻折，翻到脚底部，然后放在机器的挂架上。

2.开机：
（1）按下电源按钮，机器开始运转。

（2）按下开关按钮，让机器处于待机状态，准备开始工作。

3.设置参数：
（1）根据袜子的大小和需要的压力，设置合适的参数，如压力、速度等。

（2）调整机器的角度和方向，以便观察和调整袜子的位置。

4.操作步骤：
（1）将袜子的脚口伸到机器的两个中心轴线之间，然后将袜子两端固定在机器上方的挂钩上。

（2）开始工作后，袜子会由挂钩推到内部，自动上下运转。

（3）在机器自动完成上下运转后，将袜子取下。

5.关机：
（1）按下开关按钮，让机器进入待机状态。

（2）按下电源按钮，彻底关闭机器。

（3）拔掉电源线，收拾好机器和配件。

注意事项：
（1）使用前请先了解产品的使用说明和安全操作，以确保使用安全和以提高工作效率。

（2）在使用过程中，应注意正确的使用技巧和方法，以避免出现故障或损坏。

（3）使用后应进行清洁和维护，以确保机器的工作质量和寿命。

（4）应该定期计划维护和保养机器，以确保机器的工作效率和稳定性。

袜机调试工必备手册织疵的产生原因及消除方法袜机在日常生产中，由于各种机件的磨损和损坏或动作位置的变动而影响了机器的正常运转，从而在织物上就会产生各种疵点，如：破洞、轧毛、断线头、撞断针踵、漏针、豁袜头、逃花……等。

为使袜机正常编织，现将一般疵点的产生原因和消除方法分别进行叙述。

第一节破洞：在织物上线圈的断裂就称为破洞。

一、推断袜针在成圈后，由于沉降片的牵拉力过大，线孤受到的牵拉力大于其纱线的强力，这时线孤的断裂称为推断。

产生原因消除方法1．左右沉降片三角的最进角装得过进或中三角凹势过深。

2．右沉降片三角圆孤凹势直及沉降片中三角的小脚凸头过小。

3．针筒级数与所采用纱线不符合工艺要求。

4．织物密度过紧。

1．一般为片喉超过针背0.2毫米左右（指14~16级）。

2．磨正右沉降片三角圆孤凹势，及调换沉降片中三角。

3．根据工艺要求选用原料。

4．调整织物密度。

二、轧断在垫纱过程中，由于喂纱角偏小，纱线容易被袜针剪刀口轧住，这种断裂称为轧断。

产生原因消除方法1．菱角压针过慢或菱角架位置偏左。

2．梭板过低。

3．纱器过长。

4．左菱角压针角度过小，或压针面凹势过长。

5．左菱角压针面里高外低或筒子簧过松，造成针踵接触点外移，使针头向外倾斜。

6．袜针针舌上下不灵活。

7．左菱角架上下松动过大或螺丝松动使收针减慢。

8．起针位置与下钢圈凹势位置配合不对。

1．调换菱角和校正菱角架前后位置，一般在袜针过方梭板左角2毫米处，开始被左菱角拦下。

2．校正方梭板高低位置，一般以针头高出方梭板上平面3.6~4毫米为准。

3．缩短导纱器，使喂纱点移到方梭板的左边角上。

4．调换菱角，一般菱角角度为48°左右，凹势长为6毫米左右，深为0.6毫米左右。

5．校正菱角压针面，使其里低外高，上下一致。

6．调换袜针。

7．校正上下松动，一般控制在0.10毫米，并拧紧松动螺丝。

8．校正起针与下钢圈凹势位置。

三、拉断在成圈过程中，由于线弧受到的张力超过其纱线的强力，这时线弧的断裂称为拉断。

金恒电脑织袜机操作金恒电脑织袜机是一种高效且精确的机器，被广泛应用于袜子制造业。

正确操作织袜机对于生产优质袜子至关重要。

本文将介绍金恒电脑织袜机的操作步骤和注意事项。

一、准备工作在开始操作织袜机之前，确保以下准备工作已经完成：1. 确认所有零部件齐全并处于正常工作状态。

2. 检查织袜机的电源供应，确保电源稳定并接地良好。

3. 清洁织袜机的工作平台，并确保周围没有杂物和障碍物。

二、开机操作按照以下步骤进行织袜机的开机操作：1. 打开电源开关，确保电源指示灯亮起。

2. 检查织袜机的程序控制面板，确保所有参数设置正确。

3. 按下启动按钮，织袜机开始运行。

三、编程设置织袜机的编程设置是关键的一步，它确定了袜子的设计和尺寸。

根据实际需要，按照以下步骤进行编程设置：1. 在控制面板上选择编程模式，并进入程序设置界面。

2. 根据需求，选择合适的花型和图案，并设置袜子的尺寸和长度。

3. 确认所有参数设置无误后，保存设置并退出编程模式。

四、开始生产完成编程设置后，可以开始织袜机的生产工作。

按照以下步骤进行操作：1. 将原材料（如纱线）加载到织袜机中，并确保织袜机的供给系统正常工作。

2. 按下开始按钮，织袜机开始根据编程设置进行生产。

3. 监控织袜机的运行状态，确保一切正常。

及时处理任何出现的故障或异常情况。

五、结束操作当完成织袜机的生产任务或需要停机时，按照以下步骤进行操作：1. 停止织袜机的运行，按下停止按钮。

2. 关闭电源开关，断开电源供应。

3. 对织袜机进行清洁和维护，确保下次使用前处于最佳状态。

六、常见问题和注意事项1. 注意安全操作，避免手指或衣物被卷入织袜机的运动部件。

2. 定期检查和维护织袜机的各个零部件，确保其正常工作。

3. 注意织袜机的温度和湿度环境，避免影响其性能和寿命。

4. 在操作过程中注意观察织袜机的运行状态，及时处理异常情况。

5. 如果遇到无法解决的故障或问题，及时联系织袜机的技术支持人员进行维修。

5F袜机电脑控制系统说明书浙江明德自动化设备有限公司目录第一部分、概述1-1 使用须知 (1)1-2 功能介绍 (2)第二部分、配置介绍2-1 电脑操作面板说明 (4)2-2 开机操作说明 (4)第三部分、测试3-1 选针器 (5)3-2 链条电磁铁 (6)3-3 编码器 (6)3-4 密度电机 (7)3-5 变频器 (7)3-6 输入探头 (7)3-7 报警信号 (7)3-8 换纱电磁铁 (8)第四部分、设置4-1 起刀位置 (9)4-2 选针器间距 (9)4-3 机器速度 (9)4-4 编码器类型 (10)4-5 机器链条 (10)4-6 电磁铁位置 (10)4-7 机器密码 (11)4-8 机器类型 (11)第五部分、文件5-1 输入花型 (12)5-2 输入设置 (13)5-3 输出花型 (14)5-4 输出设置 (15)5-5 删除花型 (16)5-6 出厂设置 (17)第六部分、编辑6-1 编辑花型 (18)6-2 编辑链条 (19)6-3 编辑密度 (20)6-4 设置橡筋 (20)6-5 设置加油 (20)6-6 编辑主梭 (20)第七部分、编织主程序7-1 编织主程序 (22)第八部分、常见故障8-1 屏幕提示错误 (23)8-2 实际操作错误 (24)第1部分 概 述1-1使用须知欢迎您使用杭州电脑绣花机厂生产的5F 袜机电脑控制系统。

请您仔细阅读本操作手册，以确保正确的操作使用5F 袜机。

此外，请将本操作手册妥善保存好，以便随时查阅。

1. 安全注意事项使用本产品时，为了减少火灾、触电或人员伤亡的危险，应始终遵守下列基本的安全预防措施。

注意电源进线要按规定进行固定和安全防护，不能承受作用力。

注意不要由非专业人员对电气部件修理调试，这将会降低设备的安全性能，扩大故障甚至造成人员伤害和财产损失。

警告确有必须打开机箱盖板时，首先要切断电源并从电源插座上拔掉本机的电源插头。

即使电源已切断，箱内的电容器仍然存有电能，因此在电源切断1分钟后才允许接触内部件。

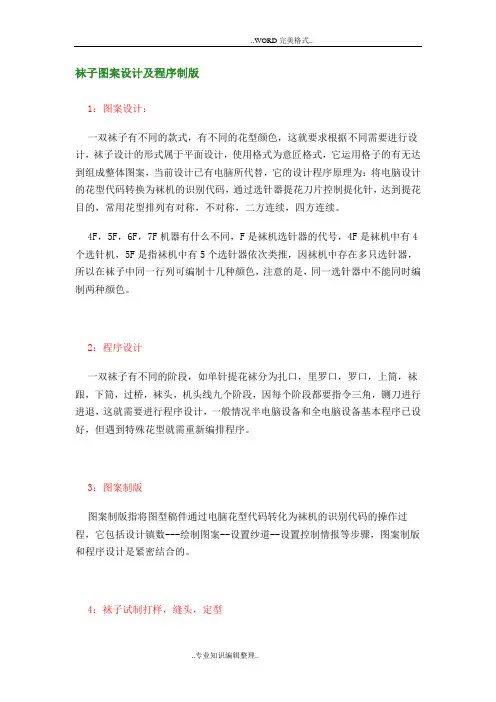

袜子图案设计及程序制版1：图案设计：一双袜子有不同的款式，有不同的花型颜色，这就要求根据不同需要进行设计，袜子设计的形式属于平面设计，使用格式为意匠格式，它运用格子的有无达到组成整体图案，当前设计已有电脑所代替，它的设计程序原理为：将电脑设计的花型代码转换为袜机的识别代码，通过选针器提花刀片控制提化针，达到提花目的，常用花型排列有对称，不对称，二方连续，四方连续。

4F，5F，6F，7F机器有什么不同，F是袜机选针器的代号，4F是袜机中有4个选针机，5F是指袜机中有5个选针器依次类推，因袜机中存在多只选针器，所以在袜子中同一行列可编制十几种颜色，注意的是，同一选针器中不能同时编制两种颜色。

2：程序设计一双袜子有不同的阶段，如单针提花袜分为扎口，里罗口，罗口，上筒，袜跟，下筒，过桥，袜头，机头线九个阶段，因每个阶段都要指令三角，铡刀进行进退，这就需要进行程序设计，一般情况半电脑设备和全电脑设备基本程序已设好，但遇到特殊花型就需重新编排程序。

3：图案制版图案制版指将图型稿件通过电脑花型代码转化为袜机的识别代码的操作过程，它包括设计镇数---绘制图案--设置纱道--设置控制情报等步骤，图案制版和程序设计是紧密结合的。

4：袜子试制打样，缝头，定型为了确保设计产品符合规定要求和各阶段能进行顺利进行，以便更好的控制产品，一个定单在大货生产之前就需要小量的实验，以掌握各种的数据。

根据客户指示图案首先确立生产机型，针数，袜子尺寸包括拉伸工艺，产品原料，逢合方式，二是确立辅助要求。

在打样过程中确立好袜子工艺，中样纱色卡，袜子的原料配比以便大货生产作好准备。

在打样过程牵扯到缝头，定型和整理等工艺，产品的缝合好坏，直接影响外观，现在的袜子一般分为对目缝头和电脑缝头两种。

关于袜子针筒的口径与针数袜机中针筒的口径决定袜子大小，根据年龄不同袜子分为：男袜，女袜，童袜等，常用的口径有41/2，4，33/4，31/2，31/4等，粗针机一般用：4，41/2，男女袜机口径常用的有：4，33/4，31/2。

大豪明德电脑md一c310a袜机说明书书大豪明德电脑MD一C310A袜机说明书第一章：产品概述1.1 产品介绍大豪明德电脑MD一C310A袜机是一款高效、智能的袜子生产设备。

它采用先进的电脑控制技术和自动化生产工艺，能够快速、精确地制作各种款式的袜子。

1.2 产品特点- 高效生产：MD一C310A袜机采用全自动生产工艺，能够快速完成一条袜子的制作，大大提高生产效率。

- 精准定位：采用电脑控制技术，能够精确控制袜子的大小、长度和款式，确保每一双袜子都符合要求。

- 多样化款式：MD一C310A袜机配备了丰富的袜子款式设计，用户可以根据需求选择不同的袜子款式进行生产。

- 操作简便：该袜机采用人机界面操作，操作简单直观，即使对于没有经验的操作人员也能轻松上手。

第二章：产品安装与调试2.1 安装要求- 确保使用环境通风良好，避免灰尘和异物进入袜机内部。

- 将袜机放置在平稳的地面上，确保机器稳定运行。

- 检查电源电压是否符合要求，并确保接地良好。

2.2 调试步骤- 连接电源，并打开电源开关。

- 按照说明书连接袜机与电脑的数据线。

- 打开电脑，并运行袜机控制软件。

- 选择袜子款式和参数设置，点击开始生产按钮。

- 观察袜机运行情况，确保各项指示灯正常亮起。

- 完成调试后，开始正式生产。

第三章：操作指南3.1 打开电脑按下电脑主机上的电源按钮，等待电脑启动完成。

确保电脑连接稳定，没有松动的线缆。

3.2 运行袜机控制软件双击电脑桌面上的袜机控制软件图标，等待软件加载完成。

在软件界面上，可以选择袜子款式、设定参数、预览效果等。

3.3 选择袜子款式在软件界面上，点击袜子款式选择按钮，弹出袜子款式列表。

用户可以根据需求选择不同的袜子款式，也可以自定义袜子款式。

3.4 设定参数在软件界面上，点击参数设置按钮，进入参数设置界面。

用户可以根据需要设定袜子的大小、长度和款式等参数。

调整参数后，点击保存按钮，保存参数设置。

3.5 开始生产在软件界面上，点击开始生产按钮，袜机开始运行。

（参考机型：THS-F6PT）索引：一．机器操作（适用于挡车工和初学保全工）1．机器认识2．操作面板操作3．输入输出操作4．操作规程5．其它操作6．几种常见故障二．袜子设计（适用于袜子打样设计人员）1．原料认识2．机器简介3．袜子构成4．画图及程式简单修改5．设计流程三．机器维修（适用于代班保全工）1．技术特征2．机器组成及零件名称代码和作用3．编程4．故障显示5．毛病产生的原因及维修方法<DIV class=t_msgfont id=postmessage_3780>一．机器操作1．机器认识此机型适合生产平纹和毛圈两种袜子，每一行列加主口可做六色，一般正常袜子每班每台机产量可生产150双，可做双罗口，单罗口Y跟等多种款式，采用吸风装置，每一个袜子结束自动掉下。

自动供油，并有袜子计数及控制功能，能显示每班产量。

机器共有六口，从机器正面看，由左往右，分为第一口，第二口，第三口，第四口，第五口，第六口也称主口。

主口有8个梭子，由右往左称为1号，2号，3号，4号，5号，6号，7号，8号梭子，其它副口每口有3个梭子，由左往右称1号，2号和3号，主口1号2号梭子一般穿棉纱，常用于做袜子面纱，3号梭子一般用于做机头线，4号常穿尼龙用于做挂口线，5号梭子一般穿棉纱用于做头跟面纱，6号梭子一般穿氨纶常用于做袜子底纱，7号8号梭子常穿尼龙或氨纶用于做罗口底线。

2.操作面板操作机器面板右边有三个按钮，分别为停止钮，起动钮和点动钮，机器在停止状态下，按一下点动钮，机器就寸动一下，转动的速度由面板上L图标控制，在停止状态下按一下起动钮，机器运转。

而在机器运转状态下，按一下停止钮，机器停止运转。

面板上F1,F2,F3,F4为功能键，在不同的状态下其功能不一样。

在工作状态下。

F1为限速键，按120然后按F1，机器运转时不超过每分钟120转。

F2为停链，表示机器不执行平链条和花型的步序，而在原步一直运转。

F3为终点停机键，表示一个袜子结束后机器自动停止。

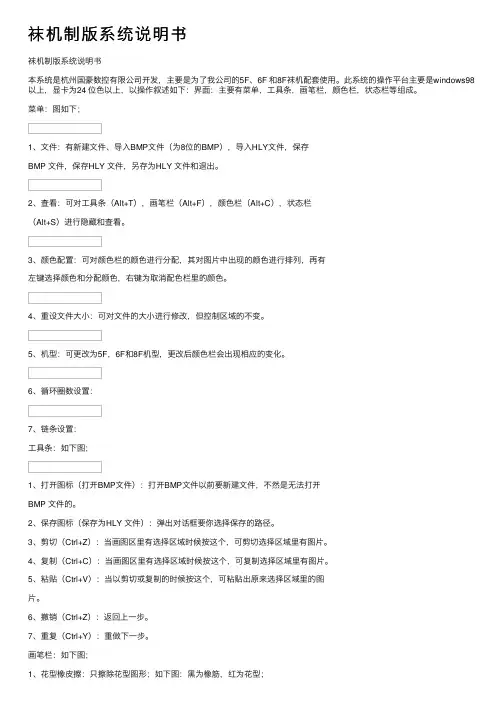

袜机制版系统说明书袜机制版系统说明书本系统是杭州国豪数控有限公司开发，主要是为了我公司的5F、6F 和8F袜机配套使⽤。

此系统的操作平台主要是windows98以上，显卡为24 位⾊以上，以操作叙述如下：界⾯：主要有菜单，⼯具条，画笔栏，颜⾊栏，状态栏等组成。

菜单：图如下；1、⽂件：有新建⽂件、导⼊BMP⽂件（为8位的BMP），导⼊HLY⽂件，保存BMP ⽂件，保存HLY ⽂件，另存为HLY ⽂件和退出。

2、查看：可对⼯具条（Alt+T），画笔栏（Alt+F），颜⾊栏（Alt+C），状态栏（Alt+S）进⾏隐藏和查看。

3、颜⾊配置：可对颜⾊栏的颜⾊进⾏分配，其对图⽚中出现的颜⾊进⾏排列，再有左键选择颜⾊和分配颜⾊，右键为取消配⾊栏⾥的颜⾊。

4、重设⽂件⼤⼩：可对⽂件的⼤⼩进⾏修改，但控制区域的不变。

5、机型：可更改为5F，6F和8F机型，更改后颜⾊栏会出现相应的变化。

6、循环圈数设置：7、链条设置：⼯具条：如下图；1、打开图标（打开BMP⽂件）：打开BMP⽂件以前要新建⽂件，不然是⽆法打开BMP ⽂件的。

2、保存图标（保存为HLY ⽂件）：弹出对话框要你选择保存的路径。

3、剪切（Ctrl+Z）：当画图区⾥有选择区域时候按这个，可剪切选择区域⾥有图⽚。

4、复制（Ctrl+C）：当画图区⾥有选择区域时候按这个，可复制选择区域⾥有图⽚。

5、粘贴（Ctrl+V）：当以剪切或复制的时候按这个，可粘贴出原来选择区域⾥的图⽚。

6、撤销（Ctrl+Z）：返回上⼀步。

7、重复（Ctrl+Y）：重做下⼀步。

画笔栏：如下图；1、花型橡⽪擦：只擦除花型图形；如下图：⿊为橡筋，红为花型；2、橡筋橡⽪擦：只擦除橡筋图形；如下图：⿊为橡筋，红为花型；3、橡⽪擦：擦除橡筋和花型图形；如下图：⿊为橡筋，红为花型；4、填充：选中以后对画图区操作，对闭合区域内进⾏颜⾊填充，如下图：对红⾊区域内进⾏蓝⾊的颜⾊填充；5、画笔：对画图区画点，线；图如下：6、取⾊：选中以后对画图区打操作，取得当前点的颜⾊；7、直线：对画图区画直线；图如下：8、S 曲线：对画图区画S曲线；9、放⼤：画图板可以进⾏放⼤，有4、6、8倍；连续点击；10、缩⼩：如上；11、矩形：对画图区画矩形；12、矩块：对画图区画矩块；13、圆形：对画图区画圆形；14、圆块：对画图区画圆块；15、选择框：对画图区进⾏区域选择，其后才可以进⾏翻转，复制等操作；16、透明：对选择框⼦内的图⽚进⾏透明设置；17、1：1 模⼦：对画图区画1：1 模⼦；图如下：18、2：1 模⼦：对画图区画2：1 模⼦；图如下：19、3：1 模⼦：对画图区画3：1 模⼦；图如下：20、1：1 ⽹格：对画图区画1：1 ⽹格；图如下：21、2：1 ⽹格：对画图区画1：1 ⽹格；图如下：22、左右翻转：对选择区域进⾏左右翻转；图如下：23、上下翻转：对选择区域进⾏上下翻转；图如下：24、90 度翻转：对选择区域进⾏90度翻转；图如下：25、⽂字：对画图区添加⽂字；单击出来⼀个添加⽂字对话框，图如下：在⾥⾯添加你要的⽂字，点字体出来如下对话框，可修改字体的⼤⼩，都确定后会在画图区的左上⾓出现如下图所⽰：再拖动选择框，移到你想要的位置。

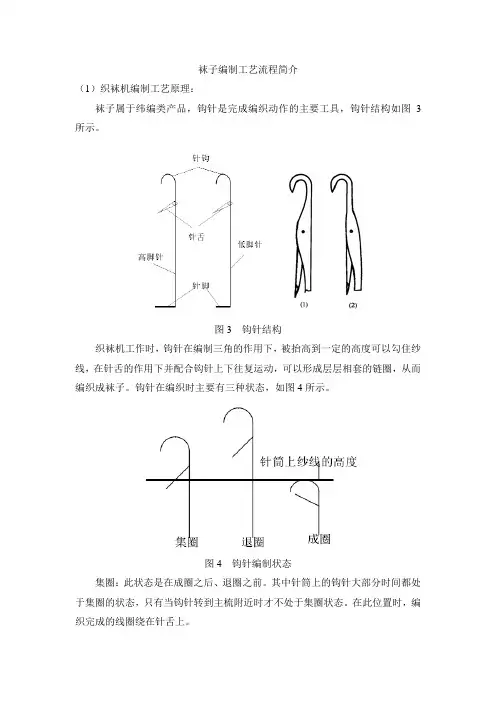

袜子编制工艺流程简介（1）织袜机编制工艺原理：袜子属于纬编类产品，钩针是完成编织动作的主要工具，钩针结构如图3所示。

图3 钩针结构织袜机工作时，钩针在编制三角的作用下，被抬高到一定的高度可以勾住纱线，在针舌的作用下并配合钩针上下往复运动，可以形成层层相套的链圈，从而编织成袜子。

钩针在编织时主要有三种状态，如图4所示。

图4 钩针编制状态集圈：此状态是在成圈之后、退圈之前。

其中针筒上的钩针大部分时间都处于集圈的状态，只有当钩针转到主梳附近时才不处于集圈状态。

在此位置时，编织完成的线圈绕在针舌上。

退圈：此状态是在集圈之后、成圈之前。

集圈结束后，要编织一个链圈，退圈是把钩针抬高到最高的位置，将钩针上的线圈退至针舌下面，同时钩针勾住主梳上的纱线，为下一圈做准备。

成圈：此状态是在退圈之后、集圈之前。

钩针勾住纱线后，钩针被压到最低点，使针舌翻上从而将处于退圈状态的线圈脱离钩针，并与刚勾下来的线圈形成链圈，如图5所示。

图5 织袜机编制工艺钩针的编织，总是这三种状态之间的循环过程，钩针转一圈便形成一个线圈链条，链条之间螺旋相接，可根据袜子长度来设定其链条数。

钩针的上下往复运动主要是靠选针器和编制三角的作用，使得钩针在不同的高度下运动，从而形成不同的编制组织。

织袜机编制过程中，袜子一个完整的成圈编制过程为：退圈——垫纱——闭口——套圈——弯纱——脱圈——成圈——牵拉，如图所示：而根据袜子不同的编制花色要求，可以在选针器和编制三角的作用下，使钩针经历成圈编制过程的不同阶段，即可完成不同组织编制，从而形成不同的花色。

即：◆成圈编制钩针在编制三角的作用下，达到退圈高度，如图中的1、2、3钩针，完成整个成圈编制。

钩针针踵走针轨迹如下：◆集圈编制此时钩针的上升高度低于正常的成圈高度，如图中的2钩针进行集圈编制，1、3钩针进行正常的成圈编制。

钩针针踵走针轨迹如下：浮圈编制如图中的2钩针，钩针未被选中，保持在最低的位置，从而完成浮圈编制，钩针1、3进行正常的成圈编制。

织袜机操作规程织袜机操作规程一、织袜机的操作准备1. 操作人员应穿戴好防护用具，包括工作服、工作鞋、防护眼镜和口罩等。

2. 织袜机应处于稳定的位置，不得摇晃或移动。

二、开机前的准备1. 检查织袜机的电源是否正常，电源插头是否接地良好，电线是否损坏。

2. 检查织袜机的各个部位是否正常，包括主机、送纱装置、织杆等。

3. 检查各个控制按钮和开关是否灵活可用，没有卡滞或故障。

4. 检查织袜机的供料系统是否正常，纱线是否放置妥当。

三、开机操作步骤1. 将电源插头插入电源插座，然后打开织袜机的总电源开关。

2. 操作人员应根据织袜的要求，调整织袜机的设定参数，包括速度、张力、密度等。

3. 按下启动按钮，织袜机开始运行。

4. 操作人员应随时观察织袜机的运行情况，确保没有异常情况发生。

5. 如发现异常情况，应立即停机并排除故障，不得擅自进行操作或修理。

四、织袜过程中的注意事项1. 操作人员应时刻关注织袜机的运行状态，特别是纱线的供给情况和织袜的质量。

2. 若发现纱线供给不良，应及时停机清理纱线堵塞或更换纱线。

3. 若发现织袜出现断纱或跳针情况，应停机排除故障后再继续操作。

4. 若发现织袜出现质量问题，应停机检查织袜机的设定参数是否正确，并做好相应调整。

5. 操作人员应保持工作台面的整洁，不得乱放工具和杂物，以免影响操作和安全。

6. 禁止在织袜机运行中进行维修、调整或清洁等操作，必要时应先停机。

五、停机操作步骤1. 停机前，操作人员应先将织袜机的速度调至最低，确保织袜机逐渐停下来。

2. 切断织袜机的电源，关闭总电源开关。

3. 检查织袜机的工作平台和周围是否有杂物，及时进行清理。

六、织袜机的日常维护1. 定时对织袜机进行保养和维护，包括清洁机身、加润滑油、更换磨损零部件等。

2. 定期检查织袜机的电气设备是否正常，有无松动、磨损或腐蚀等问题。

3. 定期培训织袜机操作人员，提高其操作技能和维护意识。

4. 织袜机闲置时，应及时关闭电源，并进行必要的防尘措施。

睿能科技全电脑袜机控制系统使用说明书V2.1福建睿能科技股份有限公司2020年1月目录目录 (1)一、概述 (4)1.1使用注意事项 (4)1.2功能介绍 (4)二、主界面 (6)三、运行 (7)3.1当前链条页面参数说明（①） (7)3.2产量控制页面参数说明（②） (7)3.3文件信息页面参数说明（③） (8)3.4编织参数说明（④） (8)3.5编织部位指示（⑤） (8)3.6花型图显示（⑥） (8)3.7按钮功能说明（⑦） (8)四、测试 (10)4.1选针器 (11)4.2电磁阀 (12)4.3电机 (13)4.4报警输入 (14)4.5老化测试 (14)五、参数设置 (15)5.1工作参数 (15)5.2系统参数 (16)5.2.1系统参数 (16)5.2.2橡筋设置 (18)15.2.3气阀配置 (18)5.2.4快速复位 (19)5.3机型参数 (19)5.4电眼参数 (21)5.5系统升级 (22)5.6生产资讯 (23)5.7参数管理 (24)5.8加密 (25)5.9时钟设置 (26)5.10 厂家维护 (26)5.11 网络设置 (26)六、文件管理 (27)6.1编辑界面 (28)6.1.1动作管理 (30)6.1.2选针资料 (31)6.1.3密度数据 (32)6.1.3缝头链条 (32)6.2预览界面 (33)6.2.1花样编辑 (35)6.2.1.1花型循环按钮 (36)6.2.1.2跳梭配置按钮 (37)6.2.1.3袜跟换色按钮 (38)6.2.1.4袜跟提花配置按钮 (39)6.2.1.5挑揿循环按钮 (40)6.2.1.6混合色配置按钮 (41)26.2.1.7袜跟花型按钮 (41)6.2.1.8剪刀盘设置 (42)6.2.2导入 (42)6.2.3另存 (43)3一、概述1.1使用注意事项1、设备电源线需按规定安装安全防护，不能承受作用力；2、设备必须连接地线，若接地不良会导致人员触电以及对设备的安全可靠工作产生影响；3、禁止非专业人员对设备进行修理调试，这会降低设备安全性能，增加故障甚至造成人员伤亡；4、禁止设备在运动部件防护罩有缺陷的情况下进行作业；5、禁止设备在有粉尘、腐蚀性气体、易燃易爆气体以及潮湿的场所工作；6、禁止直接对控制器的输入输出回路进行绝缘测试，否则会导致电气设备损坏；7、设备工作的气压在6公斤/平方厘米以上，否则气阀可能出现误动作；8、设备运转时，禁止接触任何运动部件，否则可能导致人员伤亡；9、请使用本厂提供的零配件和损耗件；10、需使用有品质保证的U盘；11、本公司对于未经授权擅自改动本产品所造成的后果不负任何责任。

钛禾兴F7袜机说明书
海宁钛禾兴针纺织机械服务部，于2004在浙江省海宁市注册成立，我公司以经销批发的模式经营钛铪兴袜机; 袜机配件及织辅针; 瑞士哈伯西龙带; 德国奥比‘OPTIBELT’同步带; 英国PIX同步带; 工业三角带; 工业同步带; 加拿大艾塞特‘EXELTOR’圆机织针; 加拿大艾塞特‘EXELTOR’袜机织针; 打孔带; 齿轮带; 平皮带; 针织机油; 无锡针筒; 名慧缝头机; 阿美罗定型机; 格罗茨圆机针，员工人数5 人以下。

海宁钛禾兴针纺织机械服务部办公地址为浙江海宁市新雅花园11-301室，如果您对我们的产品、技术或服务有兴趣，随时欢迎您的来电或上门咨询。

操作说明一、功能简介WD2001C型系统是我厂原WD2000型袜机电脑控制系统的更新换代产品。

它克服了原WD2000型系统设计和使用上的缺陷，增加了较强的控制功能，大大加强了可靠性，使用更加方便，操作更为简单。

本系统保留原WD2000型(老)袜机电脑控制系统的以下特点：1、液晶尺寸为192*64，具有背光，显示为中文与图标，直观明了。

2、花型输送采用磁盘机，具有方便、快捷、可靠、容量大的特点。

3、编织过程中有工作进程指示灯指示当前工作位置,便于了解工作进度。

4、功能比较齐全：A、可在系统上观察机内花型，花型可上下左右移动，而不必在微机制版系统上进行。

B、光盘（编码器）可任意选用，针筒总针数可以任意设置，用户更换针筒不必换光盘和程序。

C、选针器的间隔和起刀位置可任意修改，可以使间隔不同的机型（针数相同）使用同一花版。

D、所有参数可密码保护，防止非法修改。

E、本机断电后可保存花型，再次来电后可以续织花型。

F、色纱分配可在本系统上设置修改。

G、选针器与电磁铁的工作速度可选择，使其能适合袜机的高速运行。

H、本机采用美国原装进口接插件，确保系统在恶劣环境下正常工作。

跟WD2000型(老)比较又增加了一些新的功能：1、花型贮存数量由原来的一个扩展到现在可以贮存4个标准花型。

2、花型可以输出，原来的不可以；现在的系统参数可输入、输出，而原来的没有此功能。

3、花型高度新袜机144针不重复1650个横列，而老的高度只有1000个横列。

新的可以主吃换纱，老的不可以。

4、新袜机可以在20针内换纱，而老的只能在圈间换纱。

5、袜机在同一圈内可以达到9种新颜色，而老的在同一圈内只能达到5种。

6、新袜机可以区块增减花型，而老的只能单圈增减。

7、新袜机在花型内包含链条、主吃换纱、花型循环、添纱等所有工作参数，而老的在花型内只有选针器工作参数。

8、新袜机的选针器有不怕油污不发热的保护功能，而老的无此保护功能。

9、新袜机的换纱电磁铁力量大、动作快，而老的只是一般。
