三相异步电动机的电力拖动

第五章 三相异步电动机原理5-1 什么是空间电角度，它与空间几何角度有什么关系？答：一个圆的空间几何角度（也称机械角度）是360度。

但从电磁的观点来说：电机转子在旋转时每经过一对磁极，其绕组感应的电量（如感应电动势）就相应地变化一个周期，因此，将一对磁极对应的空间几何角度定义为360度电角度。

空间电角度与电机的极对数P 有关，即：空间电角度=空间几何角度⨯P 。

例：一台6极异步电机（P=3），其转子转一周就经过3对磁极，转子绕组中感应电动势交变3个周期，即：空间电角度=360⨯3=1080度电角度。

5-2 绕组的短矩和分布为什么能消减高次谐波？ 答：短距系数：基波： ⎥⎦⎤⎢⎣⎡︒⋅=90sin τy k y 谐波：⎥⎦⎤⎢⎣⎡︒⋅⋅=90sin τννyk y 短距对于基波电动势的影响很小，但对于高次谐波的短距系数可能很小，甚至为零，因此，短距能有效地消减高次谐波。

分布系数：基波：⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=2sin 2sin ααq q k p谐波：⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=2sin 2sin νααννq q k p相临元件所夹空间电角度对基波来说是α，对于ν次谐波则为να，因此相临元件的ν次谐波电动势相位差很大，完全可能使相量和大为减小，甚至为零。

所以，分布能有效地消减高次谐波。

5-3 何谓相带，在三相电机绕组中为什么常采用600相带，而很少采用1200相带？ 答：按每相绕组在圆周上连续占有空间的电角度（俗称相带）分类：有120°相带、60°相带和30°相带等绕组。

通常三相交流电机采用 60°相带绕组。

在相同串联导体数下,60°相带绕组感应电动势约比120°相带绕组的感应电动势大 15％以上。

30°相带绕组虽然可以进一步提高绕组利用率，但由于其绕组制造复杂，而感应电动势提高不多，故仅用在一些有特殊要求的场合，例如用于高效率电动机中。

《变压器同名端判断和三相异步电动机首尾端判别》教案任课教师授课班级课时安排本期授课次序课题内容变压器同名端判断和三相异步电动机首尾端判别教学目的1、掌握变压器同名端的判别方法2、掌握三相异步电动机首尾端的判别方法教学重点变压器同名端判断和三相异步电动机首尾端判别教学难点变压器同名端判断和三相异步电动机首尾端判别课型实习课教学方法与手段讲解法、演示法、现场实习法教学过程设计教学过程及时间分配教学内容课前准备1.准备实习设备、材料及教学用具；2.检查学生出勤情况，工具及劳动保护穿戴情况；3.集中学生注意力，准备讲授教学内容。

安全教育 1.集体背诵安全操作规程；2.正确使用电工工具及仪表；3.按操作规程要求正确操作电器设备的运行。

一、变压器同名端的判别1、观察法观察变压器一次侧，二次侧绕组的绕向，应用楞次定律、安培定则来判别例如A与a是同名端；X与x是同名端2、直流法在无法辨清绕组方向时，可以用直流法来判别变压器同名端。

用1.5V或3V的直流电源，直流电源接入高压绕组，直流毫伏表接入低压绕组。

当合上开关一瞬间，如毫伏表指针向正方向摆动，则接直流电源正极的端子与接直流毫伏表正极的端子是同名端。

3、交流法将高压绕组一端用导线与低压绕组一端相连接，同时将高压绕组及低压绕组的另一端接交流电压表。

例如:在高压绕组两端接入低压交流电源，测量U1和U2值，若U1>U2，A与a是异名端，若U1<U2,A与a是同名端。

二、异步电动机首尾端判别1、交流法（1）首先用万用表查明每相绕组的两个出线端（2）然后把其中任意两相绕组串联后与电压表连接，第三相绕组与36V交流电源接通，若电压表有读数，则是首位相连；若电压表没有读数，则是首首（尾尾）相连。

2、万用表发（1）明每相绕组的两个出线端（2）用手转动电动机转子，如万用表的指针不动，说明首尾接线正确；如万用表的指针动，说明首尾接线错误。

3、干电池法（1）首先用万用表查明每相绕组的两个出线端（2）按图接线，闭合开关的瞬间，若微安表指针摆向大于零的一侧，则连接电池正极的接线端与微安表负极所连接的连线端同为首端（尾端）。

第二章 直流电机的电力拖动2-23 一台他励直流电动机，铭牌数据为P N =60kW ，U N =220V ，I N =305A ，n N =1000r/min ，试求：（1） 固有机械特性并画在坐标纸上。

（2） T =0.75T N 时的转速。

（3） 转速n =1100r/min 时的电枢电流。

解：（1）Ω=⨯-⨯=-=038.0)30530560000305220(21)(212N N N N a I P I u R ， =-=ΦNa N N N e n R I U C min 208.01000038.0305220⋅=⨯-r V min 1058208.02200r C U n N e N ===φ m N I C T N N e N ⋅=⨯⨯==8.605305208.055.955.9φ∴通过（1058，0）及（1000，605.8）可以作出固有机械特性（2）时N NT N e Na N e N T T C C T R C U n 75.0=∴-=φφφ min 1016208.0208.055.98.60575.0038.0208.0220r n =⨯⨯⨯⨯-=（3）n=1100r/minN Ne a N e N I C RC U n φφ-=A R C n C U I a N e N e N N 9.229038.0208.0)11001058()(-=-=-=∴φφ 2-24 电动机的数据同上题，试计算并画出下列机械特性：（1） 电枢回路总电阻为0.5R N 时的人为机械特性。

（2） 电枢回路总电阻为2R N 的人为机械特性。

（3） 电源电压为0.5U N ，电枢回路不串电阻时的人为机械特性。

（4） 电源电压为U N ，电枢不串电阻，ф=0.5фN 时的人为机械特性。

注：R N =U N /I N 称为额定电阻，它相当于电动机额定运行时从电枢两端看进去的等效电阻。

解：（1）Ω===721.0305220N N N I U R 当外串后总电阻为0.5R n 时：T T C C R C U n NT N e nN e N 874.010585.0-=⋅-=φφφ （2）当电枢总电阻为Ω=442.12n R 时：T T C C R C U n NT N e nN e N 49.310582-=⋅-=φφφ （3）N U U 5.0=T T C C R C U n N T e aN e N 092.0529)(5.02-=-=φφ （4）N φφ5.0=T T C C R C U n N T e aN e N 368.02116)(25.05.02-=-=φφ2-25 Z2—71型他励直流电动机,P N =7.5kW ， U N =110V ， I N =85.2A ， n N =750r/min ，R a =0.129Ω。

一、填空题：1．当端电压U小于电枢电势Ea直流电机运行于状态。

2．可用电枢电压U与电枢中感应电动势E的大小关系来判断直流电机的运行状态，当时为电动机状态，当时为发电机状态。

3．直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向和电枢旋转方向。

4．直流电机的电磁转矩是由和共同作用产生的。

5．直流发电机中，电枢绕组中的感应电动势是的，电刷间的感应电动势是的。

6．在直流电动机中，电枢绕组的受力方向与运动方向，是拖动性质的转矩。

7．直流电机的励磁方式有，，，。

8、一台并励直流发电机，正转时能自励，反转时自励；二、判断题1．并励直流发电机正转时如能自励，如果把并励绕组两头对调，且电枢反转，则电机不能自励。

( )两端仍能得到直流电压。

（）4．一台并励直流电动机，若改变电源极性，则电机转向也改变。

（）三、选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2．直流电机的电枢电势的大小等于（）。

A、绕组一条支路中各导体的感应电动势之和；B、S极下所有导体的感应电动势之和；C、N极下所有导体的感应电动势之和；D、电枢表面所有导体的感应电动势之和。

3.直流电动机的电刷的功用是( )。

A清除污垢 B. 引入直流电压、电流C.引出直流电压、电流D. 引出交流电压四、简答题1.什么是电枢反应？电枢反应对气隙磁场有什么影响？公式aTICTΦ=中的Φ应是什么磁通？2、、并励直流发电机的自励条件是什么？五、计算题1．一台直流电动机的额定数据为：额定功率P N=17Kw，额定电压U N=220V，额定转速n N=1500r/min, 额定效率ηN=0.83。

求它的额定电流及额定负载时的输入功率。

2．一台并励直流电动机的铭牌数据为：额定电压U N=220V，额定电枢电流I aN=75A，额定转速n N=1000r/min，电枢回路电阻R a=0.26Ω(包括电刷接触电组)，励磁回路总电阻R f=91Ω，额定负载时电枢铁损耗P Fe=600W，机械损耗P m=1989W。

第六章三相异步电动机的电力拖动§6-1 三相异步电动机的机械特性机械特性是指电动机转速n与转矩T之间的关系，一般用曲线表示。

欲求机械特性，先求T与n的数学关系式，称为机械特性表达式。

有三种表达式：一。

三相异步电动机机械特性的三种表达式（一）物理表达式此式清楚表明了T和、cos之间的关系，虽然、cos与n密切有关，但不能清楚反映T与n的关系。

（二）参数表达式电磁转矩由异步电动机的近似等效电路，得代入T的公式，即得参数表达式考虑到n=(1－s)n0，，即可由此式绘出异步电动机的机械特性曲线n=f(T)，如图6－1所示。

机械特性的参数表达式为二次方程，电磁转矩必有最大值，称为最大转矩T m。

将表达式对s求导，并令，可求出产生最大转矩T m时的转差率S m图6－1机械特性曲线S m称为临界转差率。

代入T的公式则可得T m的公式式中正号对应于电动机状态，负号适用于发电机状态。

一般，故可得近似公式可见：（1）当电动机参数和电源频率不变时，T m ，而S m与U X无关；（2）当电源电压和频率不变时，S m和T m近似与（X1＋）成反比；（3）增大转子回路电阻，只能使S m相应增大，而T m保持不变。

最大转矩T m与额定转矩T N之比称为过载倍数，也称过载能力，用K T表示：一般异步电动机K T＝1.8～3.0。

对于起重冶金机械用的电动机，可达3.5。

异步电动机起动时，n＝0，s＝1，代入参数表达式，可得起动转矩的公式由此式可知，对绕线式异步电动机，转子回路串接适当大小的附加电阻，能加大起动转矩T st，从而改善起动性能。

对于鼠笼式电动机，不能用转子串电阻的方法改善起动转矩，在设计电动机时就要根据不同负载的起动要求来考虑起动转矩的大小。

起动转矩T st与额定转矩T N之比，称为起动转矩倍数K st：K st＝一般电动机K st＝1.0～2.0，对于起重冶金机械用的电动机为2.8～4.0。

（三）实用表达式参数表达式在理论分析时很有用，但定、转子参数在产品目录中找不到，使用起来不方便。

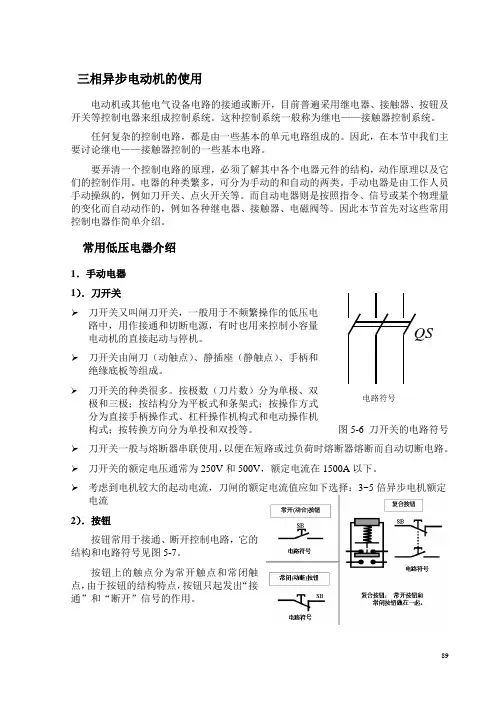

三相异步电动机的使用电动机或其他电气设备电路的接通或断开，目前普遍采用继电器、接触器、按钮及开关等控制电器来组成控制系统。

这种控制系统一般称为继电——接触器控制系统。

任何复杂的控制电路，都是由一些基本的单元电路组成的。

因此，在本节中我们主要讨论继电——接触器控制的一些基本电路。

要弄清一个控制电路的原理，必须了解其中各个电器元件的结构，动作原理以及它们的控制作用。

电器的种类繁多，可分为手动的和自动的两类。

手动电器是由工作人员手动操纵的，例如刀开关、点火开关等。

而自动电器则是按照指令、信号或某个物理量的变化而自动动作的，例如各种继电器、接触器、电磁阀等。

因此本节首先对这些常用控制电器作简单介绍。

常用低压电器介绍1．手动电器1）．刀开关➢ 刀开关又叫闸刀开关，一般用于不频繁操作的低压电路中，用作接通和切断电源，有时也用来控制小容量电动机的直接起动与停机。

➢ 刀开关由闸刀（动触点）、静插座（静触点）、手柄和绝缘底板等组成。

➢ 刀开关的种类很多。

按极数（刀片数）分为单极、双极和三极；按结构分为平板式和条架式；按操作方式分为直接手柄操作式、杠杆操作机构式和电动操作机构式；按转换方向分为单投和双投等。

图5-6 刀开关的电路符号 ➢ 刀开关一般与熔断器串联使用，以便在短路或过负荷时熔断器熔断而自动切断电路。

➢ 刀开关的额定电压通常为250V 和500V ，额定电流在1500A 以下。

➢ 考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：3~5倍异步电机额定电流2）．按钮按钮常用于接通、断开控制电路，它的结构和电路符号见图5-7。

按钮上的触点分为常开触点和常闭触点，由于按钮的结构特点，按钮只起发出“接通”和“断开”信号的作用。

电路符号 QS图 5-7 按钮的结构和符号2．自动电器1）．熔断器➢ 熔断器主要作短路或过载保护用，串联在被保护的线路中。

线路正常工作时如同一根导线，起通路作用；当线路短路或过载时熔断器熔断，起到保护线路上其他电器设备的作用。

直流电机1、直流电机的静止部分称为定子，它的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置、等部分组成。

转动部分称为转子，它的作用是产生电磁转矩和感应电动势，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。

2、单叠和单波绕组，极对数均为p时，并联支路数分别为2p 、 2 。

3、直流电机电枢绕组有叠绕组和波绕组两种基本联接方式，一般来说对电流大、电压较低的直流电机，电枢绕组应采用叠绕组。

4、直流电机的电枢反应的定义是通常把电枢磁动势对空载气隙磁通密度分布的影响称为电枢反应，当电刷在几何中性线时，对于电动机来讲，产生气隙磁场畸变性质的电枢反应，其结果使前极端磁场增强和后极端磁场减弱，物理中性线（逆着）电枢旋转方向偏移。

5、电枢绕组的感应电动势简称电枢电动势。

电枢电动势是指直流电机正、负电刷之间的感应电动势，也就是电枢绕组一条并联支路的感应电动势。

6、直流电机的电磁转矩是由电枢电流和磁场共同作用产生的。

直流发电机电磁转矩的方向和电枢旋转方向相反，直流电动机电磁转矩的方向和电枢旋转方向相同。

7、直流电机电枢绕组中一个元件经过电刷短路从一条支路转到另一条支路里时，电流的方向改变的过程称为换向。

改善换向的方法一般有装换向极和选择合适的电刷两种方法。

8、直流电机的励磁方式有并励、他励、串励和复励。

9、并励直流发电机自励建压的条件是电机磁路中要有剩磁、励磁绕组并联到电枢两端的极性正确、励磁回路的总电阻小于该转速下的临界电阻。

10、直流电动机的工作特性是指电动机在端电压U=U N、励磁电流I=I N、电枢回路不串电阻的条件下，电动机的转速n、电磁转矩T、效率与电枢电流I a之间的关系。

11、可用下列关系来判断直流电机的运行状态，当 U=E a+R a I a时为电动机状态，当 U=E a-R a I a时为发电机状态。

12、直流电机的转向是由电枢电流方向和磁场方向确定的，改变转向的方法有改变电枢电流方向和改变励磁方向两种。

.《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。

A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。

A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。

A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大.C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。

《电力拖动控制线路与技能训练》教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动》教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。

掌握手动、点动、连续等常规电路的原理、分析方法。

重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。

第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。

重难点：生产机械电器控制设备的原理分析。

第四章电动机的自动调速及其调试与维修概述（删除）电力拖动试题库重点部分绪论一、填空1、电源分交流电源和（）。

二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几部分组成？4、电力拖动装置中电动机的作用是什么？5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。

7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。

8、低压熔断器在使用时（）联在被保护的电路中。

9、负荷开关分为（）负荷开关和封闭式负荷开关两种。

10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。

11、低压断路器又称（）。

13、低压控制电器依靠人力操作的控制电器称为( ) 。

14、低压控制电器根据信号能自动完成动作的称为( ) 。

15、断路器的文字符号是( ) 。

17、熔断器文字符号是（）。
