单层厂房课件
· 屋盖结构分无檩和有檩两种体系,无檩体系由大 型屋面板、屋面梁或屋架以及屋盖支撑所组成, 如图3、5所示。
· 有檩体系由小型屋面板、檩条、屋架(包括屋盖 支撑)组成,如图3、6所示。
· 屋盖结构有时还有天窗架、托架,其作用主要就 是围护和承重(承受屋盖结构自重、屋面活荷载、 雪荷载和其她荷载),以及采光和通风。
· 中型以上厂房大多选用钢筋混凝土结构。
3、1、2、2 按施工方法分
· 单层厂房得结构按其施工方法来分,有装 配式和现浇式两种。
· 目前除特殊情况外,均采用装配式钢筋混 凝土结构。
3、1、2、3 按承重结构得形式分
· 1、排架结构 · 装配式单层厂房得主要承重结构就是屋架或屋
面梁、柱和基础。当屋架与柱顶为铰接,柱与基 础顶面为刚接时,这样组成得结构叫排架。 · 排架结构按其所用材料分钢筋混凝土排架结构、 钢屋架和钢筋混凝土柱组成得排架结构、砖墙 或砖垛代替钢筋混凝土柱得砖排架结构。 · 随着生产工艺及使用要求得不同,排架结构可设 计成等高或不等高、单跨或多跨得各种形式(如 图3、1所示)。
图3、3 钢框架结构
3、2 单层工业厂房排架结构得组成 、传力途径及设计内容
3、2、1 单层工业厂房排架结构得组成
· 单层工业厂房排架结构通常由横向平面 排架和纵向平面排架及支撑系统连成一 个整体得空间结构体系,由下列构件组成, 如图3、4所示。
图3、4 装配式钢筋混凝土单层厂房结构
3、2、1、1 屋盖和墙体围护结构体系
· (2)沉降缝
· 由于单层厂房结构主要就是由简支构件 装配而成,因地基发生不均匀沉降在构件 中产生得附加内力不大,所以在单层厂房 结构中,除主厂房结构与生活间等附属建 筑物相连接处外,很少采用沉降缝。
· 有檩体系由小型屋面板、檩条、屋架(包括屋盖 支撑)组成,如图3、6所示。
· 屋盖结构有时还有天窗架、托架,其作用主要就 是围护和承重(承受屋盖结构自重、屋面活荷载、 雪荷载和其她荷载),以及采光和通风。
· 中型以上厂房大多选用钢筋混凝土结构。
3、1、2、2 按施工方法分
· 单层厂房得结构按其施工方法来分,有装 配式和现浇式两种。
· 目前除特殊情况外,均采用装配式钢筋混 凝土结构。
3、1、2、3 按承重结构得形式分
· 1、排架结构 · 装配式单层厂房得主要承重结构就是屋架或屋
面梁、柱和基础。当屋架与柱顶为铰接,柱与基 础顶面为刚接时,这样组成得结构叫排架。 · 排架结构按其所用材料分钢筋混凝土排架结构、 钢屋架和钢筋混凝土柱组成得排架结构、砖墙 或砖垛代替钢筋混凝土柱得砖排架结构。 · 随着生产工艺及使用要求得不同,排架结构可设 计成等高或不等高、单跨或多跨得各种形式(如 图3、1所示)。
图3、3 钢框架结构
3、2 单层工业厂房排架结构得组成 、传力途径及设计内容
3、2、1 单层工业厂房排架结构得组成
· 单层工业厂房排架结构通常由横向平面 排架和纵向平面排架及支撑系统连成一 个整体得空间结构体系,由下列构件组成, 如图3、4所示。
图3、4 装配式钢筋混凝土单层厂房结构
3、2、1、1 屋盖和墙体围护结构体系
· (2)沉降缝
· 由于单层厂房结构主要就是由简支构件 装配而成,因地基发生不均匀沉降在构件 中产生得附加内力不大,所以在单层厂房 结构中,除主厂房结构与生活间等附属建 筑物相连接处外,很少采用沉降缝。
单层厂房结构PPT课件
4.吊车梁
吊车梁一般为装配式的，简支在牛腿上，主要承受吊车 竖向荷载，横向或纵向水平荷载，并将它们分别传 至横向或纵向平面排架。吊车梁是直接承受吊车动
力荷载的构件。
5.支撑
单层厂房的支撑包括屋盖支撑和柱间支撑两种， 其主要作用是： ①保证结构构件的稳定与正常工作； ②加强厂房的整体稳定性和空间刚度； ③把纵向风荷载、吊车水平荷载或 水平地震作用等传递到主要（相应） 承重构件。 ④保证结构构件在安装和使用阶段 的稳定和安全，
2. 横向平面排架：
由横梁(屋面梁或屋架)和横向柱列及基础组成(图l2—4)。 厂房结构承受的竖向荷载(包括结构自重．屋面活荷载、雪载
和吊车竖向荷载等)及横向水平荷载(包括风载、吊车横 向制动力和地震力) 主要通过横向排架
传给基础和地基。
3.纵向平面排架
由纵向柱列、基础、连系梁、吊车梁和柱间支撑等组
排架按受力和变形特点又有刚性排架和柔性 排架之分。 柔性排架:
是指横梁变形较大，内力分析时要考虑横梁变 形的排架。由7字形钢筋混凝土屋面梁组成的 锯齿形排架(图12—2)以及由刚度较小的组合 屋架组成的排架属柔性排架。
12.1.2 单层厂房的结构组成与传力路线
一、结构组成 单层厂房由如图12—4所示的屋面板、屋架、吊车梁、 连系梁、柱和基础等构件组成。这些构件又分别组 成屋盖结构、横向平面排架、纵向平面排架和围护 结构。
单层厂房的横向承重结构通常有排架和刚架两种形式。 一、排架与刚架 （一）排架（图12-1，12-2）
由屋面梁或屋架、柱和基础组成。排架的柱与屋架 铰接而与基础刚接。根据结构材料的不同，排架分为：
钢→钢筋混凝土排架； 钢筋混凝土排架； 钢筋混凝土→砖排架 三种。
钢→钢筋混凝土排架
单层厂房结构剖析ppt课件
8.1 单层厂房结构的组成和布置
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
• ⑴屋盖支撑 • 屋盖支撑系统包括上、下弦横向水平支撑、
下弦纵向水平支撑、垂直支撑、天窗架支撑 以及纵向水平系杆。 • 屋盖上弦横向水平支撑系指布置在屋架上弦 （或屋面梁上翼缘）平面内的水平支撑，是 由交叉角钢和屋架上弦杆组成的水平桁架， 布置在厂房端部及温度区段两端的第一或第 二柱间
⑴屋盖结构 屋盖结构分为有檩体系和无檩体系。 有檩体系由小型屋面板、檩条、和屋架（包括屋盖 支撑）组成； 无檩体系由大型屋面板、屋架或屋面梁 （包括屋盖支撑）组成，有时为满足工艺要求需抽 柱时， 还设有托架。 单层厂房中多采用无檩屋盖。 屋盖结构的主要作用是承受屋面活荷载、雪载、自 重以及其他荷载，并将这些荷载传给排架柱。
8.1 单层厂房结构的组成和布置
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
• ⑶防震缝 • 防震缝是为了减轻地震震害而采取的措施之
一，当相邻跨厂房高度相差悬殊、厂房结构 类型和刚度有明显不同时，应设置防震缝将 房屋划分为简单规则的结构单元，使其在地 震作用下互不影响。
增强厂房的整体刚度，防止由于地基不均匀 沉降或较大振动荷载等对厂房产生不利影响。 • 连系梁的作用是连系纵向柱列，以增强厂房 的纵向刚度并传递风荷载到纵向柱列；此外， 还承受其上部墙体的自重。
8.1 单层厂房结构的组成和布置
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
• ⑴屋盖支撑 • 屋盖支撑系统包括上、下弦横向水平支撑、
下弦纵向水平支撑、垂直支撑、天窗架支撑 以及纵向水平系杆。 • 屋盖上弦横向水平支撑系指布置在屋架上弦 （或屋面梁上翼缘）平面内的水平支撑，是 由交叉角钢和屋架上弦杆组成的水平桁架， 布置在厂房端部及温度区段两端的第一或第 二柱间
⑴屋盖结构 屋盖结构分为有檩体系和无檩体系。 有檩体系由小型屋面板、檩条、和屋架（包括屋盖 支撑）组成； 无檩体系由大型屋面板、屋架或屋面梁 （包括屋盖支撑）组成，有时为满足工艺要求需抽 柱时， 还设有托架。 单层厂房中多采用无檩屋盖。 屋盖结构的主要作用是承受屋面活荷载、雪载、自 重以及其他荷载，并将这些荷载传给排架柱。
8.1 单层厂房结构的组成和布置
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
• ⑶防震缝 • 防震缝是为了减轻地震震害而采取的措施之
一，当相邻跨厂房高度相差悬殊、厂房结构 类型和刚度有明显不同时，应设置防震缝将 房屋划分为简单规则的结构单元，使其在地 震作用下互不影响。
增强厂房的整体刚度，防止由于地基不均匀 沉降或较大振动荷载等对厂房产生不利影响。 • 连系梁的作用是连系纵向柱列，以增强厂房 的纵向刚度并传递风荷载到纵向柱列；此外， 还承受其上部墙体的自重。
8.1 单层厂房结构的组成和布置
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
单层厂房结构ppt课件
• 第四部为：吊车梁的设计
◆ 本章重点：普通钢屋架设计。
◆ 本章难点：普通钢屋架设计、吊车梁的设计。
◆ 本章学习方法建议及参考资料：本章与实际联系较紧
密，建议学生多多思考。
完整最新ppt
Hale Waihona Puke 1单层厂房结构8.1 单层厂房钢结构的组成及布置原则
8.1.1 单层厂房钢结构的组成
单层厂房钢结构一般是由屋盖结构、柱、吊车梁、制动梁 （或制动桁架）、各种支撑以及墙架等构件组成的空间体系 （图8.1）。这些构件按其作用可分为下面几类：
进行柱网布置时，应注意以下几方面的问题： (1) 应满足生产工艺要求。厂房是直接为工
业生产服务的，不同性质的厂房具有不同的生 产工艺流程，各种工艺流程所需主要设备、产 品尺寸和生产空间都是决定跨度和柱距的主要 因素。柱的位置（包括柱下基础的位置）应和 地上（地下）设备、机械及起重运输设备等相 协调。此外，柱网布置尚应考虑未来生产发展 和生产工艺的可能变动。
(4)、吊车梁和制动梁（或制动桁架）主要承受吊 车竖向及水平荷载，并将这些荷载传到横向框架和 纵向框架上。
(5)、墙架 承受墙体的自重和风荷载。 此外，还有一些次要的构件如梯子、走道、门
窗等。在某些单层厂房钢结构中，由于工艺操作上 的要求，还设有工作平台。
完整最新ppt
4
完整最新ppt
5
完整最新ppt
完整最新ppt
12
图8.3 完整最新ppt
13
温度伸缩缝最普遍的做法是设置双柱。即在缝的两旁布置两
个无任何纵向构件联系的横向框架，使温度伸缩缝的中线和定位 轴线重合(图8.2,a)；在设备布置条件不允许时，可采用插入距的 方式(图8.2,b)，将缝两旁的柱放在同一基础上，其轴线间距一般 可采用1m，对于重型厂房由于柱的截面较大，可能要放大到 1.5m或2m，有时甚至到3m，方能满足温度伸缩缝的构造要求。
建筑 单层厂房结构PPT课件
结构的传力方式地基基础基础梁柱围护结构吊车梁风荷载屋面非传统结构体系?门式刚架结构体系?v形折板结构体系?t形板结构体系?落地拱结构体系?壳体结构体系1
为什么要设计层单层结构？
机器设备和产品较重，且需一定起重量的起重设备； 生产工艺需要较大面积的生产空间； 设备需要一定埋深的设备基础； 采光、通风、保温等功能需要；
整个厂房的基础顶面宜在同一标高，而各种杯口基础和设 备基础底面因地质条件和工艺要求不在同一标高时，应满足 下列要求：
设
备
Z tan tan L
（13－1）
基 础
第32页/共91页
独立基础的外形及外形尺寸构造要求
锥形基础
高杯口基础
阶梯形基础
第33页/共91页
桩基础
t/h1值的要求与柱的受力状态和杯壁配筋有关（见计算）； 锥形基础的坡度 tan ，a2 a1 ； 阶梯形基础，当 H≤850mm 时宜采用双阶，当H 900mm时宜采 用三阶，每阶高300∼500mm 。
）
压杆 200 150 150
拉杆
400 400 300
第23页/共91页
4.梁、柱体系布置 和主要构件
第24页/共91页
单厂结构中梁系由吊车梁、连系梁、基础梁和圈 梁组成；柱系由系列柱组成。柱、屋架和基础组成的 排架结构体系将全部重力荷载及风荷载和纵横向水平 地震作用传至地基。因此，柱系是单厂结构的最主要 构件。
第22页/共91页
屋架支撑的组成
屋盖支撑一般用角钢制成，其节间应与屋架节间相适应。交 叉杆件的倾角为300 ～ 600 。支撑杆件允许长细比见表13-1。其 节点构造查阅有关资料的构造图集。杆件截面按构造确定， 一般取用2∟45 ～2 ∟70。
为什么要设计层单层结构？
机器设备和产品较重，且需一定起重量的起重设备； 生产工艺需要较大面积的生产空间； 设备需要一定埋深的设备基础； 采光、通风、保温等功能需要；
整个厂房的基础顶面宜在同一标高，而各种杯口基础和设 备基础底面因地质条件和工艺要求不在同一标高时，应满足 下列要求：
设
备
Z tan tan L
（13－1）
基 础
第32页/共91页
独立基础的外形及外形尺寸构造要求
锥形基础
高杯口基础
阶梯形基础
第33页/共91页
桩基础
t/h1值的要求与柱的受力状态和杯壁配筋有关（见计算）； 锥形基础的坡度 tan ，a2 a1 ； 阶梯形基础，当 H≤850mm 时宜采用双阶，当H 900mm时宜采 用三阶，每阶高300∼500mm 。
）
压杆 200 150 150
拉杆
400 400 300
第23页/共91页
4.梁、柱体系布置 和主要构件
第24页/共91页
单厂结构中梁系由吊车梁、连系梁、基础梁和圈 梁组成；柱系由系列柱组成。柱、屋架和基础组成的 排架结构体系将全部重力荷载及风荷载和纵横向水平 地震作用传至地基。因此，柱系是单厂结构的最主要 构件。
第22页/共91页
屋架支撑的组成
屋盖支撑一般用角钢制成，其节间应与屋架节间相适应。交 叉杆件的倾角为300 ～ 600 。支撑杆件允许长细比见表13-1。其 节点构造查阅有关资料的构造图集。杆件截面按构造确定， 一般取用2∟45 ～2 ∟70。
第七节单层工业厂房课件
材料准备
根据工程需要，采购合格的建 筑材料、构配件和设备。
现场准备
平整场地、搭建临时设施、确 保水电供应，做好施工现场的
准备工作。
基础施工
定位放线
根据设计图纸，确定厂房各部分的准确位置。
基础施工
浇筑混凝土基础或采用其他基础结构形式， 确保厂房的稳定性和安全性。
土方开挖
按照设计要求，进行土方的挖掘和运输。
装修施工
内外墙面装修
采用涂料、瓷砖、幕墙等材料，对厂房内 外墙面进行装修。
地面处理
对厂房地面进行硬化、防滑、防腐等处理， 提高地面的使用性能。
安装门窗
根据设计要求，安装合适的门窗，确保厂 房的通风和采光性能。
装修验收
完成装修施工后，进行质量检测和验收， 确保符合设计要求。
单层工业厂房的维护与保 养
日常维护保养
日常清洁
01
保持厂房内外整洁，定期清扫灰尘和杂物，以防止积累影响设
备运行。
设备检查
02
每天检查设备运行状况，注意Fra bibliotek否有异常声音或振动，及时发
现并处理。
润滑保养
03
定期对设备进行润滑保养，保证设备正常运转，延长使用寿命。
定期检查维修
定期全面检查
根据设备运行情况和维修记录，制定定期全面检查计划，确保设 备正常运行。
于支持生产活动。
包括办公室、控制室等， 用于管理和控制整个厂 房的运行。
包括废水处理、废气排 放等设施，用于保护环
境，符合环保要求。
单层工业厂房的设计
厂房平面设计
平面布局
根据工艺流程和设备布置要求，确定各功能区域 的位置和面积，确保生产流程顺畅。
交通组织
单层工业厂房构造-PPT
墙只起围护作用，不起承重作用
排架结构
纵向连系构件
支撑体系
大家好
6
15.1.3 单层工业厂房起重运输设备
单轨悬挂式吊车
大家好
7
15.1.4 标注厂房定位轴线
纵向定位轴线；横向定位轴线
大家好
8
二、纵向定位轴线 纵向定位轴线在柱身通过处是屋架或屋面大梁标志尺寸端部的位置，也是大型屋面板边缘的位置。 (一) 边柱、边墙与纵向定位轴线 两条定位轴线间距离（厂房跨度）与吊车跨度之间的关系满足： L-LK=2e 对边柱而言，纵向定位轴线的标定与吊车桥架端头长度B、桥架端头与上柱内缘的安全缝隙宽度Cb以及上柱宽度h有关。
单层工业厂房构造
通过学习单层工业厂房的构造，了解单层工业厂房的类型、组成；掌握单层工业厂房主要结构构件及构造做法。
大家好
1
大家好
2
引例
某金工装配车间的平面示意图如图15.1所示，厂房跨度分别为12m、12m、18m，横向装配间跨度为18m，柱距为6m。各跨在△位置设置通行大门，大门尺寸为3300×3000mm。每个柱距内设侧窗，中间跨内设有天窗。吊车采用桥式吊车，分别为10t、20/5、30/5t，中级工作制。 请你分析工业建筑与民用建筑的异同，划分厂房定位轴线，确定厂房构造方案。
大家好
30
墙板的布置1) 横向布置 2) 竖向布置3) 混合布置
大家好
31
2.侧窗特点：构造简单、造价低廉、视野开阔。 单侧采光适合于进深小的厂房。 双侧采光适合于进深大的厂房。 高低侧窗的结合布置采光可改善厂房的采 光均匀度。构造：
大家好
33
大家好
34
4. 地 面
大家好
35
（3）地面细部构造
排架结构
纵向连系构件
支撑体系
大家好
6
15.1.3 单层工业厂房起重运输设备
单轨悬挂式吊车
大家好
7
15.1.4 标注厂房定位轴线
纵向定位轴线；横向定位轴线
大家好
8
二、纵向定位轴线 纵向定位轴线在柱身通过处是屋架或屋面大梁标志尺寸端部的位置，也是大型屋面板边缘的位置。 (一) 边柱、边墙与纵向定位轴线 两条定位轴线间距离（厂房跨度）与吊车跨度之间的关系满足： L-LK=2e 对边柱而言，纵向定位轴线的标定与吊车桥架端头长度B、桥架端头与上柱内缘的安全缝隙宽度Cb以及上柱宽度h有关。
单层工业厂房构造
通过学习单层工业厂房的构造，了解单层工业厂房的类型、组成；掌握单层工业厂房主要结构构件及构造做法。
大家好
1
大家好
2
引例
某金工装配车间的平面示意图如图15.1所示，厂房跨度分别为12m、12m、18m，横向装配间跨度为18m，柱距为6m。各跨在△位置设置通行大门，大门尺寸为3300×3000mm。每个柱距内设侧窗，中间跨内设有天窗。吊车采用桥式吊车，分别为10t、20/5、30/5t，中级工作制。 请你分析工业建筑与民用建筑的异同，划分厂房定位轴线，确定厂房构造方案。
大家好
30
墙板的布置1) 横向布置 2) 竖向布置3) 混合布置
大家好
31
2.侧窗特点：构造简单、造价低廉、视野开阔。 单侧采光适合于进深小的厂房。 双侧采光适合于进深大的厂房。 高低侧窗的结合布置采光可改善厂房的采 光均匀度。构造：
大家好
33
大家好
34
4. 地 面
大家好
35
（3）地面细部构造
单层厂房结构结构(课件)

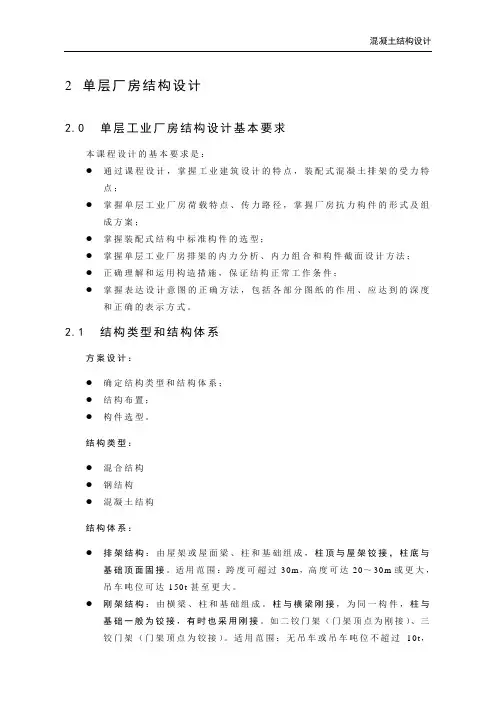

2 单层厂房结构设计2.0 单层工业厂房结构设计基本要求本课程设计的基本要求是：●通过课程设计，掌握工业建筑设计的特点，装配式混凝土排架的受力特点；●掌握单层工业厂房荷载特点、传力路径，掌握厂房抗力构件的形式及组成方案；●掌握装配式结构中标准构件的选型；●掌握单层工业厂房排架的内力分析、内力组合和构件截面设计方法；●正确理解和运用构造措施，保证结构正常工作条件；●掌握表达设计意图的正确方法，包括各部分图纸的作用、应达到的深度和正确的表示方式。
2.1 结构类型和结构体系方案设计：●确定结构类型和结构体系；●结构布置；●构件选型。
结构类型：●混合结构●钢结构●混凝土结构结构体系：●排架结构：由屋架或屋面梁、柱和基础组成，柱顶与屋架铰接，柱底与基础顶面固接。
适用范围：跨度可超过30m，高度可达20～30m或更大，吊车吨位可达150t甚至更大。
●刚架结构：由横梁、柱和基础组成。
柱与横梁刚接，为同一构件，柱与基础一般为铰接，有时也采用刚接。
如二铰门架（门架顶点为刚接）、三铰门架（门架顶点为铰接）。
适用范围：无吊车或吊车吨位不超过10t，跨度不超过18m的中、小型单层厂房或仓库。
2.2 排架结构组成及荷载传递2.2.1 结构组成（图2.2.1）1、屋盖结构排架柱顶以上部分各构件，包括屋面板、天窗架、屋架、托架等。
屋盖结构体系：●无檩屋盖结构体系：由大型屋面板、屋架或屋面梁及屋盖支撑所组成，有时还包括天窗架和托架。
●有檩屋盖结构体系：由小型屋面板、檩条、屋架及屋盖支撑所组成。
单层工业厂房主要采用无檩屋盖结构形式。
2、纵、横向平面排架●横向平面排架（图 2.2.2），由横梁（屋架或屋面梁）和横向柱列（包括基础）所组成，是厂房的基本承重结构。
●纵向平面排架（图 2.2.3），由连系梁、吊车梁、纵向柱列（包括基础）和柱间支撑等组成。
3、围护结构围护结构包括：纵墙、横墙（山墙）、抗风柱、连系梁、基础梁等构件。
2.2.2 荷载传递1、荷载分类永久荷载（恒荷载）：包括各种构件、围护结构及固定设备的自重。
单层厂房的结构组成及布置课件
根据生产工艺流程和设备布置 要求，合理设计厂房的结构形
式和构件尺寸。
考虑荷载情况
根据厂房使用功能和设备重量 等实际情况，合理确定结构的
荷载情况和受力分析。
保证安全可靠
遵循国家相关规范和标准，确 保厂房结构的安全可靠和稳定
性。
控制造价成本
在满足使用功能和安全性能的 前提下，合理选用材料和施工 方法，降低工程造价成本。
厂房的分类
01
02
03
按用途分类
可分为生产厂房、仓库厂 房、辅助厂房等。
按结构材料分类
可分为钢筋混凝土结构厂 房、钢结构厂房等。
按跨度分类
可分为大跨度厂房（ >30m）、中跨度厂房（ 15-30m）、小跨度厂房 （<15m）。
厂房的结构组成
墙体
维护厂房的围护结 构，分为承重墙和 非承重墙。
楼面
承载设备和人员荷 载，分为预制楼面 和现浇楼面。
定期保养
1 2
设备保养
根据设备的使用情况和厂家建议，定期对设备进 行保养，如润滑、清洁、更换磨损部件等，延长 设备使用寿命。
结构检查
对厂房的结构进行检查，如发现裂缝、锈蚀等问 题，及时进行修复和加固，确保厂房安全。
3
电气系统检查
对厂房内的电气系统进行检查，确保电线、电缆 、开关等电气设备正常工作，预防电气事故的发 生。
单层厂房的结构 组成及布置课件
contents
目录
• 单层厂房概述 • 厂房的结构设计 • 厂房的布置设计 • 厂房的施工与验收 • 厂房的维护与保养
01
CATALOGUE
单层厂房概述
定义与特点
定义
单层厂房指的是只有一层主要生 产空间的厂房，主要用于工业生 产。
式和构件尺寸。
考虑荷载情况
根据厂房使用功能和设备重量 等实际情况，合理确定结构的
荷载情况和受力分析。
保证安全可靠
遵循国家相关规范和标准，确 保厂房结构的安全可靠和稳定
性。
控制造价成本
在满足使用功能和安全性能的 前提下，合理选用材料和施工 方法，降低工程造价成本。
厂房的分类
01
02
03
按用途分类
可分为生产厂房、仓库厂 房、辅助厂房等。
按结构材料分类
可分为钢筋混凝土结构厂 房、钢结构厂房等。
按跨度分类
可分为大跨度厂房（ >30m）、中跨度厂房（ 15-30m）、小跨度厂房 （<15m）。
厂房的结构组成
墙体
维护厂房的围护结 构，分为承重墙和 非承重墙。
楼面
承载设备和人员荷 载，分为预制楼面 和现浇楼面。
定期保养
1 2
设备保养
根据设备的使用情况和厂家建议，定期对设备进 行保养，如润滑、清洁、更换磨损部件等，延长 设备使用寿命。
结构检查
对厂房的结构进行检查，如发现裂缝、锈蚀等问 题，及时进行修复和加固，确保厂房安全。
3
电气系统检查
对厂房内的电气系统进行检查，确保电线、电缆 、开关等电气设备正常工作，预防电气事故的发 生。
单层厂房的结构 组成及布置课件
contents
目录
• 单层厂房概述 • 厂房的结构设计 • 厂房的布置设计 • 厂房的施工与验收 • 厂房的维护与保养
01
CATALOGUE
单层厂房概述
定义与特点
定义
单层厂房指的是只有一层主要生 产空间的厂房，主要用于工业生 产。
单层厂房围护结构课件
16.1.3 大门
工业厂房大门的尺寸应根据所需运输工具类型、规格、运输货物的外形并考虑通行方便等因素来确定。
1大门洞口尺寸
单层厂房的大门，一 般 洞 口尺寸应比通过的满载货物车辆的轮廓尺寸加宽 600～1000mm，加高400～500mm，同时，还应符合建筑模数协调标准的规定以300mm 为扩大模数进级
16.2.1 屋盖基层
包括屋面板、瓦、檩条等
16.2.2 屋面排水
有组织排水 无组织排水
1 排水方式
有组织排水 无组织排水
1）无组织排水
Web页介绍
2）有组织排水
有组织排水是通过屋面上的天沟、雨水斗、雨水管等有组织地将雨水疏导到散水坡、雨水明沟或雨水管网。 厂房屋面的有组织排水，有下列几种方式：
5 天窗侧板
在天窗扇下部需设置天窗侧板，侧板的作用是防止雨水溅入车间及防止因屋面积雪挡住天窗扇。 高度一般高于屋面300mm，不宜过高，否则会加大天窗架的高度。
天窗开关
16.3.2 矩形避风天窗
矩形通风天窗由矩形天窗及其两侧的挡风板所构成。
16.3.3 井式天窗
下沉式天窗是在拟设置天窗的部位，把屋面板下移铺在屋架的下弦上，从而利用屋架上下弦之间的空间构成天窗，可分为井式、纵向下沉和横向下沉三种类型。如下图所示。
消防检修梯照片
2 走道板
走道板又称安全走道板，是为维修吊车轨道及检修吊车而设。
3 隔断
见web页
结束
① 内落水
特点及适用范围见web
② 内落外排水
特点及适用范围见web
③ 檐沟外排水
特点及适用范围见web
④ 长天沟外排水
特点及适用范围见web
长天沟端部溢流口
《单层厂房构造》PPT课件
（2）保温层位于 屋面板上部
屋面构造
（3）保温层位于 屋面板中间
2、屋面隔热
23
图10.23 保温层设置
厂房的屋面隔热与民 用建筑基本相同
2021年1月8日7时54分
10.3 天窗构造
10.3.1 矩形天 1、窗天窗架
（1）钢筋混凝 土天窗架
（2）钢天窗架
2、天窗扇 3、天窗檐口 4、天窗侧板 5、天窗端壁
（3）圈梁形式： 圈梁多做成现浇的，柱上预留插筋与圈梁浇筑在一 起。
14
2021年1月8日7时54分
10.1单层厂房承重构件
10.1.6 支撑与抗风 1、柱支撑系统
（1）屋盖支撑 （2）柱间支撑
2、抗风柱
15
（a） 交叉式
（b） 门式架
图10.图161柱0.1间5支屋撑盖形支式撑种类
2021年1月8日7时54分
5
接屋 架 与 柱 连
2021年1月8日7时54分
10.1单层厂房承重构件
10.1.1 屋盖结 预
预
应
应
1、构承重构件
力 砼
力 砼
屋
F
面
形
（1）屋面大梁
板
屋 面
板
（2）屋架、托架 天嵌
沟板
2、覆盖构件
板檐
口
板
（1）屋面板
R.C.
（2）F形屋面板
檩
（3）檩条
条
6
2021年1月8日7时54分
10.1单层厂房承重构件
（a）梯形 （b）矩形 （c）Γ 形
10
图10.10 基础梁防冻胀措施 2021年1月8日7时54分
10.1单层厂房承重构件
10.1.4 吊车 1、梁吊车梁类型
屋面构造
（3）保温层位于 屋面板中间
2、屋面隔热
23
图10.23 保温层设置
厂房的屋面隔热与民 用建筑基本相同
2021年1月8日7时54分
10.3 天窗构造
10.3.1 矩形天 1、窗天窗架
（1）钢筋混凝 土天窗架
（2）钢天窗架
2、天窗扇 3、天窗檐口 4、天窗侧板 5、天窗端壁
（3）圈梁形式： 圈梁多做成现浇的，柱上预留插筋与圈梁浇筑在一 起。
14
2021年1月8日7时54分
10.1单层厂房承重构件
10.1.6 支撑与抗风 1、柱支撑系统
（1）屋盖支撑 （2）柱间支撑
2、抗风柱
15
（a） 交叉式
（b） 门式架
图10.图161柱0.1间5支屋撑盖形支式撑种类
2021年1月8日7时54分
5
接屋 架 与 柱 连
2021年1月8日7时54分
10.1单层厂房承重构件
10.1.1 屋盖结 预
预
应
应
1、构承重构件
力 砼
力 砼
屋
F
面
形
（1）屋面大梁
板
屋 面
板
（2）屋架、托架 天嵌
沟板
2、覆盖构件
板檐
口
板
（1）屋面板
R.C.
（2）F形屋面板
檩
（3）檩条
条
6
2021年1月8日7时54分
10.1单层厂房承重构件
（a）梯形 （b）矩形 （c）Γ 形
10
图10.10 基础梁防冻胀措施 2021年1月8日7时54分
10.1单层厂房承重构件
10.1.4 吊车 1、梁吊车梁类型
单层厂房结构结构(课件)
2 单层厂房结构设计2.1 结构类型和结构体系方案设计：●确定结构类型和结构体系；●结构布置；●构件选型。
结构类型：根据厂房的跨度、高度和吊车起重量等因素，可采用以下结构：●混合结构：无吊车或吊车吨位不超过5t，跨度在15m以内，柱顶标高不超过8m，且无特殊工艺要求的小型厂房。
●钢结构：有重型吊车（起重量大于150t），跨度大于36m，或有特殊工艺要求的大型厂房。
●混凝土结构：除上述情况以外的单层工业厂房，均采用混凝土结构，一般采用装配式钢筋混凝土结构。
结构体系（竖向承重结构）：●装配式钢筋混凝土排架结构：由屋架或屋面梁、柱和基础组成，柱顶与屋架铰接，柱底与基础顶面固接。
适用范围：跨度可超过30m，高度可达20～30m或更大，吊车吨位可达150t甚至更大。
●装配式钢筋混凝土刚架结构（门式结构）：由横梁、柱和基础组成。
柱顶与横梁刚接，为同一构件，柱底与基础一般为铰接，有时也采用刚接。
如二铰门架（门架顶点为刚接）、三铰门架（门架顶点为铰接）。
适用范围：无吊车或吊车吨位不超过10t，跨度不超过18m的中、小型单层厂房或仓库。
2.2 排架结构组成及荷载传递2.2.1 单层工业厂房结构组成（图2.2.1）1、屋盖结构排架柱顶以上部分各构件，包括屋面板、天窗架、屋架、托架等。
主要作用是承受屋盖结构的自重、屋面活荷载、雪荷载和其他荷载，并将这些荷载传递给排架柱，同时有利于采光和通风。
屋盖结构体系：●无檩屋盖结构体系：由大型屋面板、屋架或屋面梁及屋盖支撑所组成，有时还包括天窗架和托架。
●有檩屋盖结构体系：由小型屋面板、檩条、屋架及屋盖支撑所组成。
单层工业厂房主要采用无檩屋盖结构形式。
2、纵、横向平面排架●横向平面排架（图 2.2.2），由横梁（屋架或屋面梁）和横向柱列（包括基础）所组成，是厂房的基本承重结构。
它将厂房承受的竖向荷载（包括结构自重、屋面活荷载、雪荷载和吊车竖向荷载）以及横向水平荷载（包括风荷载、吊车横向制动力和横向水平地震作用等）传递给基础和地基。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加工工艺
小件拼装
重点工序
基本要求：
1、熟悉构件详图及有关技术要求。 2、制作胎模，定型后经技术部门复查合格后方 可进行组装。
3、组装出首批构件后，进行预拼装，合格后进 行批量组装。
生产调度
钢结构加工总计划
基本要求： 对钢构件进行分类，确定构件明细 表（构件编号、件数、单件重）， 根据总重量及加工难易程度，排出 总工期和加工车间。
第七章 钢结构工程
7.3紧固件连接工程
二、高强螺栓连接 高强度螺栓连接已经发展成为与焊接并举的钢结构
主要连接形式之一，它具有受力性能好、耐疲劳、抗 震性能好、连接刚度高，施工简便等优点，被广泛地 应用在建筑钢结构和桥梁钢结构的工地连接中。
高强度螺栓连接按其受力状况，可分为摩擦型连接、 摩擦-承压型连接、承压型连接和张拉型连接等几种 类型，其中摩擦型连接是目前广泛采用的基本连接形 式。
4、吊车梁系统 5、墙架体系 6、维护结构
1、横向框架 2、屋盖结构
3、支撑体系
计划员、项目责任人
成控部审核 正确填写料单 下发招投标委 托书
工程部
工程部流程
确定项目经理
责任人提料
物控部采购
市场部 合同交底
合同签订 成控、设计、
预算部
项目责任人
施工图、 加工图确定
加工计划
成控部招投标工作
确定施工队进场
3、设备工具用耗材：钻头、切割片、磨光片、导电嘴、喷嘴、 冷却液、电量、设备配件等。
4、劳动保护用品：安全帽、手套、绝缘手套、绝缘鞋、防滑 鞋、眼镜、工作服等。
5、检验工具：圈尺、钢板尺、拐尺、焊角尺、探伤仪等。
钢结构施工全过程 基础开挖
基础垫层支模
垫层砼浇注
地脚螺栓预埋
我们一直这样做：先将地脚螺栓按设计尺寸组立成组；按 照设计尺寸制作一块“模板”，标出轴线的位置；预埋时 先将组立好的地脚螺栓放入支设好的混凝土模板内，把 “模板”套到组立好的地脚螺栓上，利用经纬仪、水准仪 把模板定位好，再用电焊机把地脚螺栓与钢筋 及 混 凝 土 模 板 固定好，固定时要保证地脚螺栓与混凝 土模板的相对位置。
生产调度
材料调度
基本要求： 对钢构件的腹板、翼板（包括翼板 钢）进行分类，确定各种板材的进 货时间，对物资部进料提出明确的 要求，并协助协调资金筹备。
生产调度
下料调度
基本要求： 根椐材料进厂情况，确定构件下料 时间，并及时进入组立阶段。
生产调度
详图调度
基本要求： 构件拼装前，要确保构件详图的及 时、正确和完整，否则会对今后的 构件的进度产生重大影响。
加工工艺
钢板下料
板
料
排
对
板
接
加工工艺翼缘板的垂直度，腹板在翼缘板方向 的对中程度。 2、点焊间距。 3、翼缘板与腹板对接间隙要求。 4、组立机的维护，精度检查。
加工工艺
H型钢自动焊接
基本要求：
1、焊接顺序必须正确，确保变型一致，以便正 确矫正。 2、正确采用焊接参数。 3、自动焊机的维护，精度检查。
钢结构用扭剪型高强度螺栓一个螺栓连接副为一个 螺栓、一个螺母和一个垫圈，它适用于摩擦型连接的 钢结构。
第七章 钢结构工程
7.4 单层钢结构安装工程
一． 安装前的准备工作 1. 核对进场资料、质量证明、设计变更、图纸等技
术资料 2. 落实深化施工组织设计，做好起吊前的准备工作 3. 掌握安装前后的外界环境，如风力、温度、风雪、
一、厂房结构的组成
钢结构厂房的建造主要分以下五部分：
1、预埋件，（能稳定厂房结构）
2、柱子，一般用H型钢，或者C型钢 （通常是用角钢把两根C型钢连接）
3、梁，一般都用C型钢和H型钢，（中 间积的高度根据梁的跨度来定）
4、支撑、拉条，通常是圆钢。
5、瓦，分两种，第一种是单片瓦（彩钢 瓦）。第二种是复合板。（两层瓦中间搁 着泡沫起到冬暖夏凉的作用，也有隔音的 效果）。
浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠 油布以保护螺扣，待钢结构安装时再解开。砼浇筑过程中， 要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓， 特别不要碰撞螺扣。砼浇筑完毕后要派人检查柱顶标高， 不符合要求的在砼初凝前整改好。混凝土浇注完毕后初凝 前要重新校正地脚螺栓的位置。
基础
基础回填
生产调度
构件交验（抛丸前）
基本要求：
1、以构件交验为准计算产量； 2、执行生产总计划的检查点； 3、以质量部验收单为依据。
生产调度
构件出厂
基本要求：
1、根据生产情况及回款情况确定出厂计 划； 2、监督、检查出厂清单，交财务部门确 认后出厂； 3、出厂构件总数必须与工程构件总明细 表相符。
质量管理
常用名词
一、主钢架（柱、梁、吊车梁）
编制依据：详图。
二、次钢架结构：C檩、拉条、撑杆、隅撑、水平支撑、柱 间支撑、地脚螺栓（含以上各类的螺母、垫圈）
三、辅材：
1、加工辅材：焊剂、焊丝、焊条、三气（氧气、CO2气、 金火焰）、油漆、稀料、钢砂等。
2、安装辅材：油漆、稀料、焊条、高强螺栓等。
钢构件验收标准
第七章 钢结构工程
7.3紧固件连接工程
螺栓作为钢结构连接紧固件，通常用于构件间的连 接、固定、定位等。钢结构中的连接螺栓一般分普通 螺栓和高强度螺栓两种。普通螺栓或高强度螺栓而不 施加紧固力，该连接即为普通螺栓连接；高强度螺栓 并对螺栓施加紧固力，该连接称高强度螺栓连接。 一、普通螺栓连接 钢结构普通螺栓连接即将普通螺栓、螺母、垫圈机械 地和连接件连接在一起形成的一种连接形式。 普通螺栓的施工要求： （1）连接要求 （2）直径和长度选择 （3）螺栓紧固
加工工艺
H型钢自动焊接
基本要求：
1、焊接顺序必须正确，确保变型一致，以便正 确矫正。 2、正确采用焊接参数。 3、自动焊机的维护，精度检查。
加工工艺
H型钢矫正
用矫正机对工字钢进行矫正，符合技术要求
加工工艺
构件抛丸喷漆
基本要求： 1、抛丸质量：除锈等级检查； 2、漆膜厚度； 3、附着力； 4、标识（标志、标记、编号）
第七章 钢结构工程
7.3紧固件连接工程
（1）高强度六角头螺栓 钢结构用高强度大六角头螺栓，分为8.8和10.9两
种等级，一个连接副为一个螺栓、一个螺母和两个垫 圈。高强度螺栓连接副应同批制造，保证扭矩系数稳 定，同批连接副扭矩系数平均值为0.110-0.150，其 扭矩系数标准偏差应不大于0.010。 （2）扭剪型高强度螺栓
