数字万用表的使用方法

数字万用表的用法
数字万用表（英文名：Digital Multimeter，简称DMM）是一
种能够测量电压、电流、电阻和其他电学量的仪器。

下面是数字万用表的一般使用方法：
1. 准备工作：确认万用表工作电池电量充足，选择合适的量程和测量范围。

在测量前，将测量引线插入正确的测量插孔。

2. 测量电压：将测量引线连接到电路的正负极，选择合适的量程，将测量选择旋钮调至“V”（电压）档位。

用红色测量引线
接触电路正极，黑色测量引线接触电路负极，读取显示屏上的数值。

3. 测量电流：将测量引线从“COM”插孔移动到电流插孔，选
择合适的量程，将测量选择旋钮调至“A”（电流）档位。

将电
路断开一段，将电流引线与电路负极连接，并将电流引线的另一端接到电源负极，读取显示屏上的数值。

4. 测量电阻：将测量引线从电流插孔插入到阻抗插孔，选择合适的量程，将测量选择旋钮调至“Ω”（欧姆）档位。

将待测电
阻两端连接至万用表的测量引线上，读取显示屏上的数值。

5. 其他功能：数字万用表还可以测量频率、电容、温度等其他电学量。

具体方法可根据具体万用表型号和所需参数进行操作，需要查看设备说明书或使用手册。

注意事项：
- 在测量前，确认电路或元器件没有电流通过，以免损坏万用表。

- 选择合适的量程，以确保读数准确。

- 在测量高电压或高电流时，务必确保选择正确的量程和进行相应的安全措施。

- 在使用完毕后，将测量引线从电路中断开，并将万用表的选择旋钮调至最小刻度，以延长电池使用寿命。

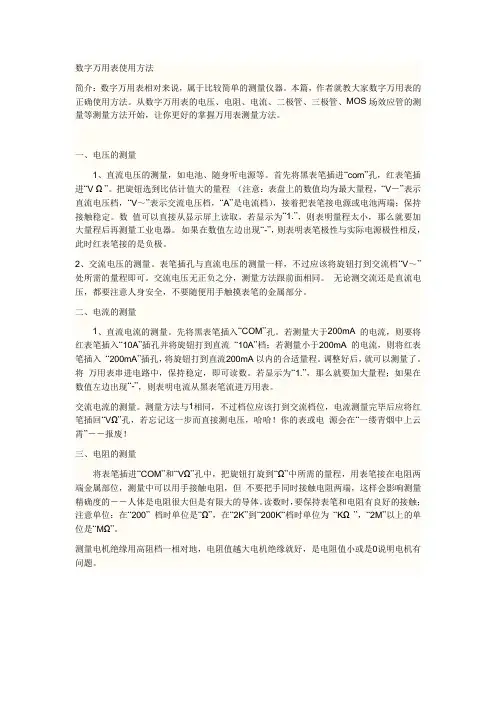

数字万用表使用方法2010-01-27 10:15简介：数字万用表相对来说，属于比较简单的测量仪器。

本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

数字万用表使用和常用电子元器件的识别与检测一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。

用此方法可以检测电路线路的通断情况。

注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示也可用万用表测量固定小电容器的检测1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

小型数字万用表使用方法
小型数字万用表是一种常见的电子测量仪器，用于测量电压、电流、电阻和其他电学参数。

以下是使用小型数字万用表的基本方法：
1. 测量电压：
a. 将测量引线插入表身上标有"V"或"Voltage"符号的插孔。

b. 将黑色测量引线连接到电路中的地线或负极。

c. 将红色测量引线连接到电路中需要测量电压的正极。

d. 选择合适的量程。

e. 读取显示屏上的电压值。

2. 测量电流：
a. 将测量引线插入表身上标有"mA"或"A"符号的插孔。

b. 打开被测电路中的电流路径，并将电流通过一个测量引线。

c. 将电流引线连接到电路中。

d. 选择合适的量程。

e. 读取显示屏上的电流值。

3. 测量电阻：
a. 将测量引线插入表身上标有"Ω"符号的插孔。

b. 断开被测元件或电路中的电源。

c. 将电阻引线连接到需要测量电阻的两个端点。

d. 读取显示屏上的电阻值。

注意事项：
- 在使用小型数字万用表之前，确保了解被测电路的性质和电压、电流量级，
以便选择合适的量程。

- 在测量电流之前，确保仪表的测量范围能够承受要测量的电流值。

- 在测量电阻之前，确保被测元件或电路已断开电源，以避免短路或其他损坏。

- 在连接引线时，确保引线与被测电路正确连接，避免接反或短路。

以上是使用小型数字万用表的基本方法。

确保按照正确的步骤和注意事项操作，以获得准确的测量结果，并保持安全。

数字万用表的使用方法及注意事项一、使用方法1、电压的测量（1）直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V-”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

（2）交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

2、电流的测量（1）直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

（2）交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，你的表或电源会直接报废。

3、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的--人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。

数字万用表的使用方法培训资料1.前言万用表是一种常见的电工测量工具，它可以测量电压、电流、电阻等电学参数，并且操作简单、灵活性强。

掌握数字万用表的使用方法对于电工人员来说是至关重要的。

本文将向大家介绍数字万用表的使用方法，并提供一些培训资料，希望对大家有所帮助。

2.基本操作使用数字万用表前，首先要了解其基本操作方法。

数字万用表通常有一个旋钮用来选择测量的参数，比如电压、电流、电阻等。

在进行测量时，需要将测量引线插入对应的测量插孔，然后通过旋钮选择测量的参数，并在显示屏上读取测量结果。

一些数字万用表还具有自动量程、数据保持、峰值保持等功能，需要根据实际需要进行设置。

3. 电压测量在使用数字万用表测量电压时，需要将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

然后选择电压测量档位，通常有直流电压和交流电压两个档位。

接下来，将红色测量引线接触待测电压的正极，黑色测量引线接触待测电压的负极，这样就可以在显示屏上读取电压值。

4. 电流测量如果要测量电路中的电流，可以使用数字万用表的电流测量功能。

首先将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

然后根据实际测量需要选择电流测量的档位，接通电路，将电流从电路中引出，用万用表测出来。

5. 电阻测量当需要测量电路中的电阻时，可以使用数字万用表的电阻测量功能。

将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。

选择电阻测量档位，然后将红色测量引线和黑色测量引线分别接触待测电阻的两端，即可在显示屏上读取电阻值。

6. 温度测量一些数字万用表还具有温度测量功能，可以用来测量环境温度或器件温度。

通常需要使用温度传感器和数字万用表进行连接，并在万用表上选择温度测量档位，就可以得到温度值。

7. 安全注意事项在使用数字万用表时，需要注意一些安全事项。

比如在测量电压或电流时，要选择合适的测量档位，避免超过万用表的额定范围导致损坏。

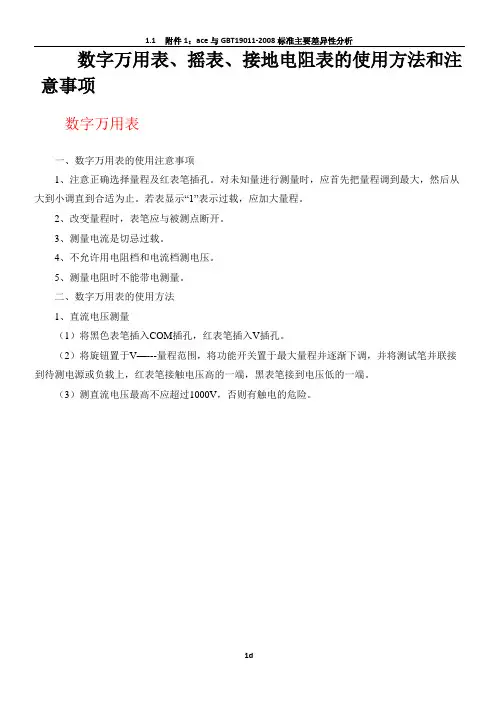

数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔。

对未知量进行测量时，应首先把量程调到最大，然后从大到小调直到合适为止。

若表显示“1”表示过载，应加大量程。

2、改变量程时，表笔应与被测点断开。

3、测量电流是切忌过载。

4、不允许用电阻档和电流档测电压。

5、测量电阻时不能带电测量。

二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。

（2）将旋钮置于V—---量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上，红表笔接触电压高的一端，黑表笔接到电压低的一端。

（3）测直流电压最高不应超过1000V，否则有触电的危险。

2、交流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。

（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上。

（3）测交流电压不要超过750V，否则有损坏线路和触电的危险。

3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。

4、交流电流的测量（1）将黑表笔插入COM插孔，当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。

（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里。

5、电阻测量（1）将黑表笔插入COM插孔，红表笔插入Ω插孔。

（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。

6、电容测量待测电容先放电后进行测试，以防损坏本表或引起测量误差。

7、频率测量（1）将红表笔插入HZ插孔，黑表笔插入COM插孔。

（2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上，直接从显示屏上读取频率值。

数字万用表使用方法
如何使用数字万用表
数字万用表是一种非常有用的测量工具，它能够测量电压、电流和电阻，还可以测量温度和频率。

它是一种多功能的仪器，能够满足不同的测量需求。

使用数字万用表的第一步是连接被测量物体和表之间的电路。

如果是测量电压或电流，则可以使用万用表的两根红黑电极连接被测物体的端子；如果是测量电阻，则可以使用万用表的两根红黑电极连接电阻的两个端口；如果是测量温度，则可以使用万用表的热电偶连接温度传感器。

接下来，在万用表上设置测量模式和参数。

一般来说，万用表都有多种测量模式，如电压、电流、电阻、温度和频率等，可以根据需要来选择。

除了设置测量模式外，还可以设置参数，如测量范围、单位、分辨率和量程等。

最后，完成设置之后，就可以开始测量了。

只要将万用表连接到被测物体，并根据设置参数进行测量，就可以得到准确的测量结果。

总之，数字万用表是一种非常有用的测量工具，使用它可以轻松测量电压、电流、电阻、温度和频率等参数，它的使用方法也很简单，只要按照上述步骤依次进行操作，就可以得到准确的测量结果。

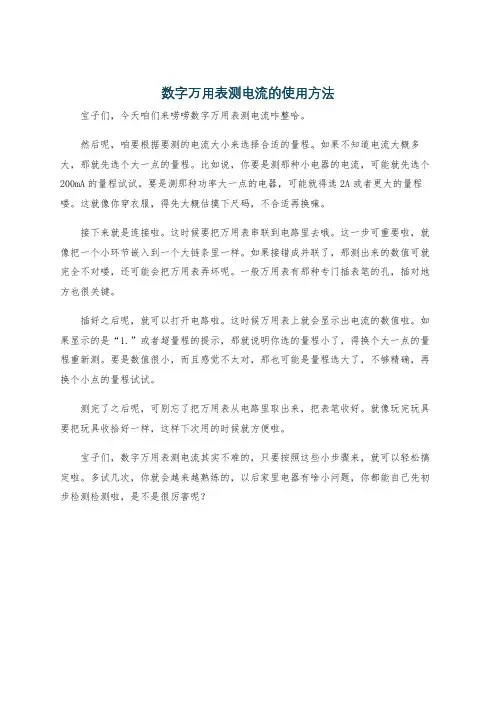

数字万用表测电流的使用方法
宝子们，今天咱们来唠唠数字万用表测电流咋整哈。

然后呢，咱要根据要测的电流大小来选择合适的量程。

如果不知道电流大概多大，那就先选个大一点的量程。

比如说，你要是测那种小电器的电流，可能就先选个200mA的量程试试。

要是测那种功率大一点的电器，可能就得选2A或者更大的量程喽。

这就像你穿衣服，得先大概估摸下尺码，不合适再换嘛。

接下来就是连接啦。

这时候要把万用表串联到电路里去哦。

这一步可重要啦，就像把一个小环节嵌入到一个大链条里一样。

如果接错成并联了，那测出来的数值可就完全不对喽，还可能会把万用表弄坏呢。

一般万用表有那种专门插表笔的孔，插对地方也很关键。

插好之后呢，就可以打开电路啦。

这时候万用表上就会显示出电流的数值啦。

如果显示的是“1.”或者超量程的提示，那就说明你选的量程小了，得换个大一点的量程重新测。

要是数值很小，而且感觉不太对，那也可能是量程选大了，不够精确，再换个小点的量程试试。

测完了之后呢，可别忘了把万用表从电路里取出来，把表笔收好。

就像玩完玩具要把玩具收拾好一样，这样下次用的时候就方便啦。

宝子们，数字万用表测电流其实不难的，只要按照这些小步骤来，就可以轻松搞定啦。

多试几次，你就会越来越熟练的，以后家里电器有啥小问题，你都能自己先初步检测检测啦，是不是很厉害呢？。
