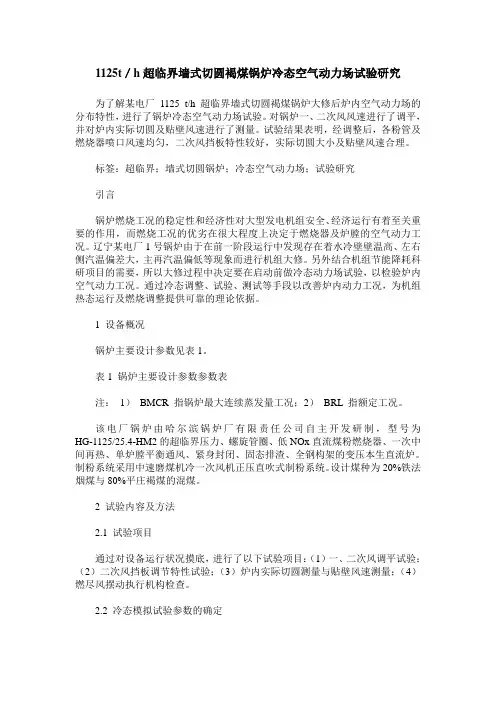

1125t／h超临界墙式切圆褐煤锅炉冷态空气动力场试验研究为了解某电厂1125 t/h 超临界墙式切圆褐煤锅炉大修后炉内空气动力场的分布特性，进行了锅炉冷态空气动力场试验。
对锅炉一、二次风风速进行了调平，并对炉内实际切圆及贴壁风速进行了测量。
试验结果表明，经调整后，各粉管及燃烧器喷口风速均匀，二次风挡板特性较好，实际切圆大小及贴壁风速合理。
标签：超临界；墙式切圆锅炉；冷态空气动力场；试验研究引言锅炉燃烧工况的稳定性和经济性对大型发电机组安全、经济运行有着至关重要的作用，而燃烧工况的优劣在很大程度上决定于燃烧器及炉膛的空气动力工况。
辽宁某电厂1号锅炉由于在前一阶段运行中发现存在着水冷壁壁温高、左右侧汽温偏差大，主再汽温偏低等现象而进行机组大修。
另外结合机组节能降耗科研项目的需要，所以大修过程中决定要在启动前做冷态动力场试验，以检验炉内空气动力工况。
通过冷态调整、试验、测试等手段以改善炉内动力工况，为机组热态运行及燃烧调整提供可靠的理论依据。
1 设备概况锅炉主要设计参数见表1。
表1 锅炉主要设计参数参数表注：1）BMCR 指锅炉最大连续蒸发量工况；2）BRL 指额定工况。
该电厂锅炉由哈尔滨锅炉厂有限责任公司自主开发研制，型号为HG-1125/25.4-HM2的超临界压力、螺旋管圈、低NOx直流煤粉燃烧器、一次中间再热、单炉膛平衡通风、紧身封闭、固态排渣、全钢构架的变压本生直流炉。
制粉系统采用中速磨煤机冷一次风机正压直吹式制粉系统。
设计煤种为20%铁法烟煤与80%平庄褐煤的混煤。
2 试验内容及方法2.1 试验项目通过对设备运行状况摸底，进行了以下试验项目：（1）一、二次风调平试验；（2）二次风挡板调节特性试验；（3）炉内实际切圆测量与贴壁风速测量；（4）燃尽风摆动执行机构检查。
2.2 冷态模拟试验参数的确定根据相似原理[2]，应满足模型与实物几何相似、边界条件相似及保持气流运动状态进入自模化区。
在冷态试验时，应使炉内气流的雷诺数Re冷与热态的雷诺数Re热相等或超过临界雷诺数Re临。
660MW超临界褐煤锅炉技术特点内蒙古上都发电有限公司660MW机组的锅炉由哈尔滨锅炉厂生产的HG—2141/25.4一HM型超临界直流锅炉。
着重分析了本台锅炉在蒸汽参数选择、变压运行、螺旋管圈水冷壁、内置式汽水分离器和燃烧系统5个方面的技术特点。
标签：锅炉超临界变压运行螺旋管圈水冷壁内置式汽水分离器1 设备介绍锅炉为变压运行、一次中间再热、平衡通风、墙式切圆燃烧、π型布置、全悬吊结构、超临界参数直流锅炉。
锅炉炉膛断面尺寸为20402×20072mm。
炉膛55748mm以下采用水平倾角为18.736°的螺旋水冷壁(488根),螺旋管通过中间集箱转换成垂直管屏(1468根)。
锅炉采用内置式汽水分离器,锅炉燃烧采用墙式切圆燃烧方式,燃烧器布置在水冷壁墙上,在炉膛内形成一个￠10900mm旋转圆火焰。
每只燃烧器中设有点火油枪,所用燃油为0号或-35号(冬季)柴油。
过热蒸汽温度靠一、二级减温水进行调节,再热蒸汽温度靠锅炉尾部竖井烟道的烟气挡板进行调节,再热器同时配有事故喷水。
锅炉配备7台HP碗式磨煤机、7台皮带式给煤机,采用正压、直吹式制粉系统。
锅炉风烟系统配备动叶可调轴流式送风机、引风机和一次风机各2台,2台三分仓回转式空气预热器。
2 锅炉特点2.1 超临界压力蒸汽参数选择①过热蒸汽压力:超临界参数锅炉过热蒸汽压力在设计上采用25.4MPa。
②过热蒸汽温度:过热蒸汽温度在设计上采用571℃。
③再热蒸汽温度采用569℃。
2.2 变压运行设计锅炉按变压运行要求设计,不仅能带基本负荷,也能满足快速变动负荷和低负荷的要求,低负荷时有较高的热效率,其运行特点有以下几方面。
①锅炉压力随机组负荷变化,部分负荷运行时蒸汽流量减小、比容增大,使得蒸汽容积流量随负荷变化而变化的幅度不大,因此机组效率在负荷变化时可以基本保持不变。
②低负荷运行时,过热汽温保持在额定值,压力降低,高压缸排汽焓值增加,再热汽温可调范围增加,提高了低负荷时的机组效率。
锅炉四角切圆燃烧方式介绍(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除锅炉四角切圆燃烧方式介绍内蒙古大唐托克托发电有限责任公司一期600MW锅炉是采用美国燃烧工程(CE)的引进技术来设计和制造的。
锅炉为亚临界参数、一次中间再热、控制循环汽包炉，锅炉采用平衡通风、直流式燃烧器四角切园燃烧方式，设计燃料为准格尔烟煤。
锅炉以最大连续负荷(即BMCR工况)为设计参数，在机组电负荷为660MW时，锅炉的最大连续蒸发量为2008t/h。
机组电负荷为600MW(即额定工况)时，锅炉的额定蒸发量为1757t/h。
锅炉为单炉膛四角布臵的摆动式直流燃烧器，切向燃烧，配6台进口MBF中速磨煤机，正压直吹式系统，每角燃烧器为六层一次风喷口，燃烧器可上下摆动，最大摆角为30；在BMCR工况，燃用设计煤种时，5台磨煤机运行，一台备用。
汽温调节方式：过热器采用二级喷水。
第一级喷水减温器设于低温过热器与分隔屏之间的大直径连接管上，分左、右各一点。
第二级喷水减温器设于过热器后屏与末级过热器之间的大直径连接管上，也分左、右各一点。
这样，可更有效地消除过热器出口左右汽温偏差。
再热器的调温主要靠燃烧器摆动，再热器的进口导管上装有两只雾化喷咀式的喷水减温器，主要作事故喷水用。
过量空气系数的改变对过热器和再热器的调温也有一定的作用。
1燃烧器及其布臵四角切圆燃烧均采用直流燃烧器，其结构一般包括4个部分，即煤粉喷燃器、燃油喷嘴、辅助风喷嘴以及燃尽风喷嘴。
燃油喷嘴设在每只煤粉喷燃器周围；燃尽风喷嘴设在整组燃烧器顶部；辅助风喷嘴与煤粉喷燃器相同布臵的方法，形成均等配风。
除了燃烧器的种类不同外，燃烧器四角切圆的方式也形式多样，有单切圆布臵、双切圆布臵。
其各角的一次风和二次风以相同的角度射入炉膛，其优点是一、二次风射流刚性好，旋转动量大，穿透能力强，炉内混合好，适用于大部分煤种。
