数字光纤通信系统解析

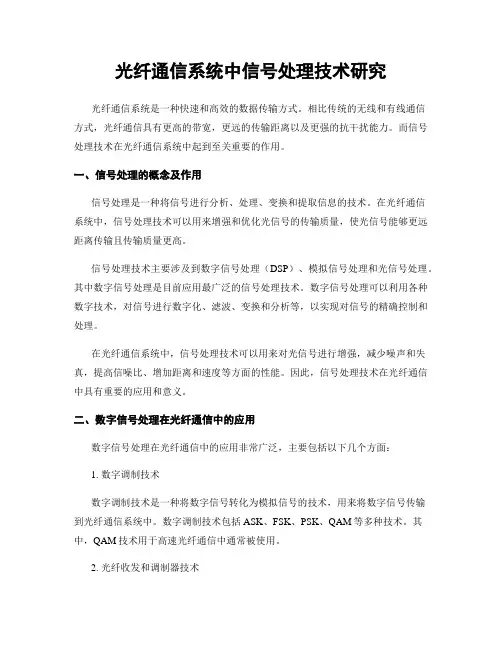

光纤通信系统中信号处理技术研究光纤通信系统是一种快速和高效的数据传输方式。

相比传统的无线和有线通信方式，光纤通信具有更高的带宽，更远的传输距离以及更强的抗干扰能力。

而信号处理技术在光纤通信系统中起到至关重要的作用。

一、信号处理的概念及作用信号处理是一种将信号进行分析、处理、变换和提取信息的技术。

在光纤通信系统中，信号处理技术可以用来增强和优化光信号的传输质量，使光信号能够更远距离传输且传输质量更高。

信号处理技术主要涉及到数字信号处理（DSP）、模拟信号处理和光信号处理。

其中数字信号处理是目前应用最广泛的信号处理技术。

数字信号处理可以利用各种数字技术，对信号进行数字化、滤波、变换和分析等，以实现对信号的精确控制和处理。

在光纤通信系统中，信号处理技术可以用来对光信号进行增强，减少噪声和失真，提高信噪比、增加距离和速度等方面的性能。

因此，信号处理技术在光纤通信中具有重要的应用和意义。

二、数字信号处理在光纤通信中的应用数字信号处理在光纤通信中的应用非常广泛，主要包括以下几个方面：1. 数字调制技术数字调制技术是一种将数字信号转化为模拟信号的技术，用来将数字信号传输到光纤通信系统中。

数字调制技术包括ASK、FSK、PSK、QAM等多种技术。

其中，QAM技术用于高速光纤通信中通常被使用。

2. 光纤收发和调制器技术光纤通信中的光信号需要经过光调制器、光纤收发机等设备进行调制和解调，以保证信号的传输和接收质量。

3. 光纤衰减和增益均衡技术光纤通信中的信号传输距离受到光纤衰减的影响，因此需要对信号进行衰减和增益的均衡控制，以保证光信号的传输和接收性能。

4. 光功率控制技术在光纤通信中，光功率越高，则光纤的损耗也会越大，因此需要对光纤的功率进行精确控制，以保证光信号的传输质量。

同时，还需要控制两个光波之间的相位和时间同步等因素，以维护光纤通信系统的性能。

三、总结光纤通信系统信号处理技术对光信号的传输质量和数据速率至关重要。

光纤通信重要知识点总结第一章1.任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。

2.光纤：由绝缘的石英（2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。

3.光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。

光纤通信系统既可传输数字信号也可传输模拟信号。

输入到光发射机的带有信息的电信号，通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。

系统中光发送机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光发送机一般由驱动电路、光源和调制器构成，如果是直接强度调制，可以省去调制器。

光接收机的作用是将光纤送来的光信号还原成原始的电信号。

它一般由光电检测器和解调器组成。

光纤的作用是为光信号的传送提供传送媒介，将光信号由一处送到另一处。

中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。

为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最后把这种已调信号输入光发射机。

还可以采用频分复用技术，用来自不同信息源的视频模拟基带信号（或数字基带信号）分别调制指定的不同频率的射频电波，然后把多个这种带有信息的信号组合成多路宽带信号，最后输入光发射机，由光载波进行传输。

在这个过程中，受调制的电波称为副载波，这种采用频分复用的多路电视传输技术，称为副载波复用技术。

目前大都采用强度调制与直接检波方式。

又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

数字光纤通信系统基本上由光发送机、光纤与光接收机组成。

发送端的电端机把信息进行模数转换，用转换后的数字信号去调制发送机中的光源器件，则就会发出携带信息的光波，即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”。

光通信系统的信号处理技术探讨光通信系统是指通过光纤或者空气等介质来传输信息的通信系统，由于其高速传输和高带宽等特点，被广泛应用于互联网、电视、电话、数据中心等领域。

然而，光通信系统的信号传输及处理中存在很多技术难题，特别是在信号处理方面，如何有效处理光信号成为了一个重要的研究方向。

本文将探讨光通信系统信号处理技术中的一些关键技术及其应用。

一、光信号检测技术光信号检测技术是光通信系统中非常关键的技术，其作用是将接收到的光信号转化成电信号进行处理。

在光通信系统中，常用的光信号检测器有光电二极管和光电探测器。

其中光电探测器具有更高的灵敏度和更快的响应速度。

光电探测器依靠半导体材料的光电效应将光信号转化为电信号，其检测性能受控制电路、环境等多方面因素影响。

为了获得更好的检测性能，需要通过优化材料、设计、制造以及工艺等方面的参数来提高探测器的性能。

另外，在光通信系统中，为了保证信号质量，还需要对检测到的光信号进行放大，降噪等处理，以提高信号传输的稳定性和可靠性。

二、光信号调制技术光信号调制技术是光通信系统中另一个重要的技术，其作用是将电信号转化为光信号进行传输。

主要有三种光信号调制技术：强度调制、相位调制和频率调制。

其中，相位调制技术被广泛应用于现代光通信系统中。

相位调制技术的原理是通过改变光信号的相位来实现信息传输，其中最常用的技术是膜式相位调制技术和电极波导相位调制技术。

膜式相位调制技术是将电信号作用于可挠性薄膜，从而改变光波的相位。

相对来说，该技术制造成本较低，稳定性和可重复性也比较高。

然而，它在频响特性和带宽控制方面不如电极波导相位调制技术。

电极波导相位调制技术则是在光波导中通以控制电压来控制光学相位的变化。

电极波导相位调制器优点在于具有更高的调制效率和更大的带宽。

三、光纤通信系统中的信号调制和解调光纤通信系统中的信号调制和解调技术是将模拟信号转化为数字信号、将数字信号转化为光信号的过程。

调制方案一般采用线性区间调制方案，其优点是具有较高的误码率性能和灵活度。

光纤通信系统有什么用途光纤通信系统是指通过光纤传输信息的一种通信方式，它利用光信号取代了传统的电信号进行高速传输。

光纤通信系统具有许多重要的用途，下面将从多个方面进行详细介绍。

首先，光纤通信系统在互联网和传统通信领域中具有重要的应用。

在传统通信中，光纤通信系统可以用于电话和电视广播的传输，它能够提供高清晰度、高质量的语音和图像传输，使得人们可以在远距离通信中获得更好的体验。

在互联网领域，光纤通信系统是构建高速、大容量网络的基础，它能够极大地提升网络传输速度和带宽，实现高效的数据传输和互联网接入，满足人们对于大数据处理、云计算和高清视频等应用的需求。

其次，光纤通信系统在医疗领域中有着广泛的应用。

医疗领域对于高速、稳定、安全的数据传输要求非常高，光纤通信系统正好能够满足这些需求。

例如，远程医疗中的远程手术和远程会诊需要实时传输大量的高清图像和视频数据，而光纤通信系统能够提供高带宽和低延迟，确保医生可以实时观察和操作。

此外，光纤通信系统还可以应用于医学影像的传输和存储，例如CT、MRI等大容量医学影像的传输，以及医疗数据的备份和恢复等。

再次，光纤通信系统在交通运输领域中也有着重要应用。

交通运输领域对于高速、可靠、实时的数据传输有着非常严格的要求。

光纤通信系统能够提供高带宽和低延迟的特性，使得交通信号灯、监控系统、智能交通系统等设备能够实时进行数据传输和信息交换，提高交通系统的安全性和效率。

另外，光纤通信系统还可以应用于航空和航天领域，用于飞机和航天器的通信和导航系统，确保飞行器的精确控制和通信。

此外，光纤通信系统还在金融、教育、娱乐、能源等领域中发挥着重要作用。

在金融领域，光纤通信系统能够提供高速、稳定的数据传输，用于股票交易、高频交易等金融业务，保证交易的及时性和可靠性。

在教育领域，光纤通信系统可以用于远程教育和在线学习，实现教育资源的共享和远程教学。

在娱乐领域，光纤通信系统可以用于音视频的传输，提供高清晰度的视频和良好的音效，提升娱乐体验。

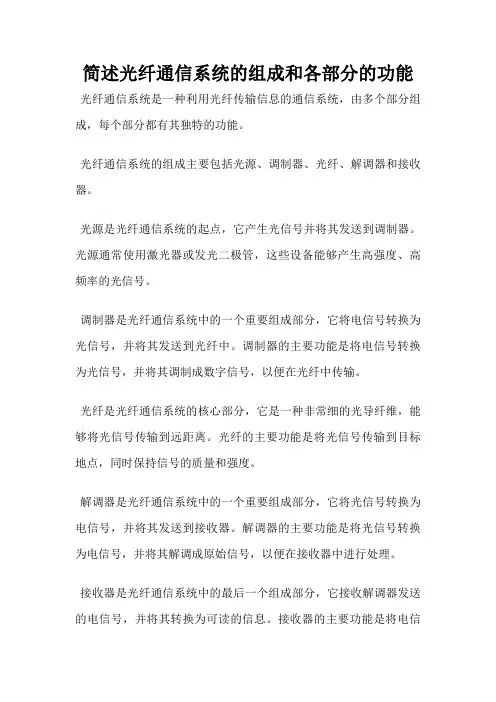

简述光纤通信系统的组成和各部分的功能光纤通信系统是一种利用光纤传输信息的通信系统，由多个部分组成，每个部分都有其独特的功能。

光纤通信系统的组成主要包括光源、调制器、光纤、解调器和接收器。

光源是光纤通信系统的起点，它产生光信号并将其发送到调制器。

光源通常使用激光器或发光二极管，这些设备能够产生高强度、高频率的光信号。

调制器是光纤通信系统中的一个重要组成部分，它将电信号转换为光信号，并将其发送到光纤中。

调制器的主要功能是将电信号转换为光信号，并将其调制成数字信号，以便在光纤中传输。

光纤是光纤通信系统的核心部分，它是一种非常细的光导纤维，能够将光信号传输到远距离。

光纤的主要功能是将光信号传输到目标地点，同时保持信号的质量和强度。

解调器是光纤通信系统中的一个重要组成部分，它将光信号转换为电信号，并将其发送到接收器。

解调器的主要功能是将光信号转换为电信号，并将其解调成原始信号，以便在接收器中进行处理。

接收器是光纤通信系统中的最后一个组成部分，它接收解调器发送的电信号，并将其转换为可读的信息。

接收器的主要功能是将电信
号转换为可读的信息，并将其传输到目标设备中。

光纤通信系统是一种高效、可靠的通信系统，由多个部分组成，每个部分都有其独特的功能。

这些部分共同工作，使得光纤通信系统能够在长距离传输信息，并保持信号的质量和强度。

光纤通信系统设计与实现一、光纤通信系统概述光纤通信作为目前通信系统中最主要的一种通信方式，给人们带来了高速、高带宽、长距离传输等优势。

光纤通信系统是由波分复用模块、光纤传输模块、解复用模块和光接收模块等模块构成的。

二、光纤通信系统设计（一）光纤通信系统节点设计1. 激光发射器模块：光纤通信系统节点中最重要的组成部分，可以将电信号转换为光信号。

2. 光、电转换模块：把从光纤传输过来的光信号转换为电信号。

3. 解复用模块：将多路光信号解码生成多路原始数据流。

4. 光电检测模块：通过光电转换将光信号转换为电信号。

5. 光纤传输模块：快速而可靠地传输光信号的方式。

（二）光纤通信系统接口设计1. 光纤通信系统的接口设计分为三个层次：物理层、数据链路层和应用层。

物理层负责传输数字信息的物理特征；数据链路层负责进行错误的纠正；应用层则处理根据传输内容集成的应用。

2. 物理层接口设计：需要支持的接口有串行和并行，并且每个接口的传输距离都应该经过计算和校正。

3. 数据链路层接口设计：需要支持的接口有MAC层和IP层，并且每个层的接口速率和数据转换协议都需要进行计算和校正。

（三）光纤通信系统的接收电路设计1. 高速移相器的设计：建立高速信号的精确相位，保证时域和频域响应的匹配，并且最大限度地减小相邻频率干扰。

2. 自适应均衡器的设计：处理失真和干扰，保证信号平稳清晰。

同时，还需要设计恰当的均衡因子和滤波器。

3. 高速AD采样电路的设计：实现高速信号的精确采样，保证采样结果尽可能精确和真实。

三、光纤通信系统实现（一）计算和优化光纤通信系统的转换效率光纤通信系统的转换效率是一个重要的指标，通常通过增加带宽、调整精度和改进电路结构等方法进行优化。

（二）开发通信模块光纤通信系统的节点模块可以通过开发可编程电流源、放大器、相位移动器和自适应均衡器等组件来实现。

（三）实现接收电路接收电路可以通过开发自适应均衡器、相平衡器和高速AD采样电路等模块来实现，同时需要进行实验和测试，进一步优化电路结构和性能。

分析光纤中的传输，可用两种理论：射线光学（即几何光学）理论和波动光学理论。

根据光纤横截面上折射率分布的情况来分类，光纤可分为阶跃折射率型和渐变折射率型。

数值孔径NA=，表示光纤的集光能力。

最大时延差 L 为光纤的长度相对折射率差 单位长度光纤的最大群时延差 损耗和色散是光纤的两个主要的传输特性。

色散可分为：模式色散、材料色散、波导色散。

采用内包层的作用：1减小基模的损耗，2得到纤芯半径较大的单模光纤。

0.85μm ，1.3μm 和1.55μm 左右是光纤通信中常用的低损耗窗口。

色散可分为模式色散，材料色散以及波导色散。

在所有的导模中，只有HE 11模式的截止频率为0，亦即截止波长为无穷大。

HE 11是任何光纤中都能存在、永不截止的模式，称为基模或主模。

最常用的光源是半导体激光器和发光二极管用半导体激光器的原因：1）半导体光源体积小；2）发射波长适合在光纤中低损耗传输；3）可以直接进行强度调制；4）可靠性较高。

原子中的电子可以通过和外界交换能量的方式发生量子跃迁，或称为能级跃迁，若电子跃迁中交换的能量是热运动的能量，称为热跃迁，若交换的能量是光能，则是光跃迁。

放大媒质：N2>N1，受激辐射占主导地位，r （v ）>0，光波经过媒质时强度按指数规律增加，光波被放大。

21N N >的媒质是一中处于非热平衡状态下的反常情况，称之为粒子数反转或布居反转，这种媒质对应于激光型放大的情况。

在半导体物理中，通常把形成共价键的价电子所占据的能带称为价带，把价带上面邻近的空带（自由电子占据的能带）称为导带。

导带和价带之间，被宽度为Eg 的禁带所分开。

原子的电离以及电子与空穴的复合发光等过程，主要发生在价带和导带之间。

光子能量满足 Eg<hv<e0V 的光子有放大作用。

对大量原子组成的体系来说，将同时存在着光的自发发射、受激辐射、和受激吸收3个过程。

自发发射：处于高能级E2上的电子按照一定的概率自发地跃迁到低能级E1上，并发射一个频率为v 、能量为hv=E2—E1的光子，这个过程称为光的自发发射过程。

第一部分光传输通信基本原理第一章、光纤通信原理第一节、光纤通信的概念一、光纤通信的概念光纤通信概念：利用光纤来传输携带信息的光波以达到通信的目的; 典型的光纤通信系统方框图如下：数字光纤通信系统方框图从图中可以看出,数字光纤通信系统基本上由光发送机、光纤与光接收机组成;发送端的电端机把信息如话音进行模/数转换,用转换后的数字信号去调制发送机中的光源器件LD,则LD就会发出携带信息的光波;即当数字信号为“1”时,光源器件发送一个“传号”光脉冲；当数字信号为“0”时,光源器件发送一个“空号”不发光;光波经低衰耗光纤传输后到达接收端;在接收端,光接收机把数字信号从光波中检测出来送给电端机,而电端机再进行数/模转换,恢复成原来的信息;就这样完成了一次通信的全过程;其中光发送机的调制方式有两种：直接调制也称内调制一般速率小于等于S时；间接调制也称外调制一般速率大于S时;二、光纤通信的特点1、通信容量大2、中继距离长3、保密性能好2、适应能力强5、体积小、重量轻、便于施工和维护6、原材料来源丰富,潜在的价格低廉第二节、光纤的导光原理一、全反射原理我们知道,当光线在均匀介质中传播时是以直线方向进行的,但在到达两种不同介质的分界面时,会发生反射与折射现象,如图所示;图 光的反射与折射根据光的反射定律,反射角等于入射角;根据光的折射定律：n Sin n Sin 1222θθ=其中n 1为纤芯的折射率,n 2为包层的折射率;显然,若n 1>n 2,则会有θ2>θ1;如果n 1与n 2的比值增大到一定程度,则会使折射角θ2≥90°,此时的折射光线不再进入包层,而会在纤芯与包层的分界面上掠过θ2=90°时,或者重返回到纤芯中进行传播θ2>90°时;这种现象叫做光的全反射现象,如图所示;图：光的全反射现象人们把对应于折射角θ2等于90°的入射角叫做临界角;很容易可以得到临界角θKSinnn=-121;不难理解,当光在光纤中发生全反射现象时,由于光线基本上全部在纤芯区进行传播,没有光跑到包层中去,所以可以大大降低光纤的衰耗;早期的阶跃光纤就是按这种思路进行设计的;第三节、光纤与光缆基本概念一、光纤的结构光纤呈圆柱形,由纤芯直径约9-50um、包层直径约125um与涂敷层直径约1.5cm三大部分组成,如下图：纤芯主要采用高纯度的SiO2二氧化硅,并掺有少量的掺杂剂,提高纤芯的光折射率n1；包层也是高纯度的二氧化硅,也掺杂一些掺杂剂,主要是降低包层的光折射率n2；涂敷层采用丙烯酸酯、硅橡胶、尼龙,增加机械强度和可弯曲性;二、光纤的分类方式光纤有以下的分类方式：1、按折射率分布分类A、阶跃光纤SI定义：在纤芯与包层区域内,折射率的分布分别是均匀的,其值分别是n1与n2,但在纤芯与包层的分界处,其折射率的变化是阶跃的;其折射率分布的表达式为：n1 r小于等于a1时nr=n2 r式中：n1为光纤纤芯区的折射率n2为包层区的折射率a1为纤芯半径a2为包层半经B、渐变光纤GI定义：光纤蛛心处的折射率最大,但随横截面的增加而逐渐变小,其变化规律一般符合抛物线规律,到了纤芯与包层的分界处,正好降到与包层区域的折射率相等的数值；在包层区域中其折射率的分布是均匀的;2、按传输的模式分类多模光纤定义：传输光波的模式不止一种;多模光纤纤芯的几何尺寸远大于光波波长,一般在50um左右,光信号是以多个模式方式进行传播的,光信号的波长以主纵模为准;不同的传播模式会具有不同的传播速度和相位,因此经过长距离的传播之后会产生时延,导致光脉冲变宽,叫做光纤的模式色散或模间色散;由于模式色散影响较严重,降低了多模光纤的传输容量和距离,多模光纤仅用于较小容量、短距离的光纤传输通信;单模光纤定义：传输光波的模式只有一种;目前主用当光纤的几何尺寸可以于光波长相比拟时,即纤芯的几何尺寸与光信号波长相差不大时,一般为5~10um,光纤只允许一种模式在其中传播,其余的高次模全部截止,这样的光纤叫做单模光纤;单模光纤只允许一种模式在其中传播,从而避免了模式色散的问题,故单模光纤具有极宽的带宽,特别适用于大容量的光纤通信;对于单模光纤,由于光纤的几何尺寸小,使V的值小于,这样N的值就为1,只有一种模式3、按工作波长分类短波长光纤定义：习惯上把波长在600-900nm范围内呈现低衰耗光纤称做短波长光纤;长波长光纤定义：习惯上把波长在1000-2000nm范围内的光纤称做短波长光纤;2、套塑类型分类A、紧套光纤定义：指二次、三次涂敷层与予涂敷层及光纤的纤芯、包层等紧密的结合在一起的光纤;目前居多;B、松套光纤定义：指经过予涂敷层的光纤松散的放在一塑料管中,不再进行二次、三次涂敷;三、光纤的种类以及应用状况①、光纤1310nm性能最佳光纤色散未移位光纤;它有二个波长工作区：1310nm与1550nm;在1310nm波长：色散最小未移位,小于；但损耗较大,为~km;在1550nm波长：色散较大,为20ps/；但损耗很小,为~km;在我国占99﹪以上;虽称1310nm性能最佳光纤,但绝大部分却用于1550nm,其原因是在1310nm无实用化光放大器;它可会传输2.5G或以2.5G为基群的WDM系统；但传输TDM的10G ,面临色散受限的难题色度色散与PMD;②、光纤1550nm性能最佳光纤色散移位光纤;它主要用于1550nm波长工作区;在1550nm波长,色散较小色散移位,为；损耗也很小,为~km;但它不能用于WDM方式,因会出现四波混频效应FWM;③、光纤1550nm损耗最小光纤;它主要用于1550nm波长工作区,其损耗为~km；主要用于海缆通信;④、光纤它是为克服光纤的FWM效应而设计的新型光纤;其性能与光纤类似,但既能用于WDM,又能传输TDM方式的10G;理想情况：A、低色散：2~10ps/；B、色散斜率小于,便于色散补偿；C、大的有效面积,可避免出现非线性效应;目前,光纤尚无国际统一规范;---大的有效面积,会有效地避免非线性效应,但将导致色散斜的增加;---小的色散斜率将会便于色散的补偿；但其有效面积却减小;四、光缆结构层绞式、骨架式、束管式、带状式第四节、光纤的特性与参数一、光纤的三大特性光纤的特性参数可以分为三大类即几何特性参数、光学特性参数与传输特性参数;二、光纤的衰耗①衰耗系数a衰耗系数是光纤最重要的特性参数之一;因为在很大程度上决定了光纤通信的中继距离;衰耗系数的定义为：每公里光纤对光功率信号的衰减值;其表达式为：apPiO10lg dB/km其中Pi为输入光功率值瓦特PO为输出光功率值瓦特如某光纤的衰耗系数为a=3dB/km,则这就意味着,经过一公里的光纤传输之后,其光功率信号减少了一半;长度为L公里的光纤的衰耗值为A = aL ;②光纤的衰耗机理使光纤产生衰耗的原因很多,但可归纳如下：本征吸收吸收衰耗：杂质吸收线性散射衰耗：散射衰耗：非线性散射结构不完整散射其它衰耗微弯曲衰耗本征吸收：定义：构成光纤材料本身所固有的吸收作用;纯二氧化硅对光的吸收作用所引起的光纤衰耗是比较小,在600-900NM波长范围稍大,但小于1dB/km,而在1000-1800波长范围,几乎为零;杂质吸收:光纤中的杂质对光的吸收作用,是造成光纤衰耗的主要原因;光纤中的杂质大致可以分为二大类,即过渡金属离子与氢氧根离子;过渡金属离子包括铜、铁、铬、钴、锰、镍离子等,这些离子在光的作用下会发生震动而吸收光能量；每种离子都有自己的吸收峰波长,上述过渡金属离子的吸收峰波长都落在600~1800nm波长范围;氢氧根离子对光的吸收峰波长落在1000~1800nm波长范围；因此在此波长范围氢氧根离子的含量多少对光纤的衰耗具有重大影响;散射衰耗:定义：所谓散射衰耗是指光在光纤中发生散射时所引起的衰耗;光的散射现象可分为线性散射与非线性散射;A.线性散射衰耗-----瑞利散射所谓线性散射,是指光波的某种模式的功率线性地与其功率成正比转换成另一种模式的功率,但光的波长不变;线性散射会把光功率辐射到光纤外部而引起衰耗;瑞利散射是典型的线性散射,它与波长的2次方成反比,即光波长越长,瑞利散射衰耗越小;光纤材料不均匀,会造成其折射率会布不均匀,易产生瑞利散射;B.非线性散射衰耗所谓非线性散射,是指某光波长模式的部分功率非线性地转换到其它的波长中;布里渊散射与拉曼散射是典型的非线性散射;如果光纤中的光功率过大,就会出现非线性散射现象;因此防止发生非线性散射的根本方法,就是不要使光纤中的光功率信号过大,如不超过+25dBm;其它衰耗其它衰耗包括微弯曲衰耗与连接衰耗等；它们占的比例很小;总之,在影响光纤衰耗的诸多因素中,最主要的是杂质吸收所引起的衰耗;光纤材料中的杂质如氢氧根离子与过渡金属离子对光的吸收能力极强,它们是产生光纤衰耗的主要因素;因此要想获得低衰耗光纤,必须对制造光纤用的原材料二氧化硅等进行非常严格的化学提纯,使其杂质的含量降到几个PPb以下;三、光纤的色散：当一个光脉冲从光纤输入,经过一段长度的光纤传输之后,其输出端的光脉冲会变宽,甚至有了明显的失真;这说明光纤对光脉冲有展宽作用,即光纤存在着色散色散是沿用了光学中的名词;光纤的色散是引起光纤带宽变窄的主要原因,而光纤带宽变窄则会限制光纤的传输容量;对于多模光纤引起色散的原因主要有三种：模式间色散、材料色散与波导色散;对于单模光纤,因只有一种传输模式HE11,LP01,所以没有模式间色散,而只有材料色散与波导色散;模式间色散因为光在多模光纤中传输时会存在着许多种传播模式,而每种传播模式具有不同的传播速度与相位,因此虽然在输入端同时输入光脉冲信号,但到达到接收端的时间却不同,于是产生了脉冲展宽现象;材料色散Δτλ所谓材料色散是指组成光纤的材料即二氧化硅本身所产生的色散;波导色散Δτw所谓波导色散是指由光纤的波导结构所引起的色散;对多模光纤而言,其波导色散的影响甚小;四、光纤的带宽带宽系数的定义为：一公里长的光纤,其输出光功率信号下降到其最大值直流光输入时的输出光功率值的一半时,此时光功率信号的调制频率就叫做光纤的带宽系数;如下图所示：需要注意的是,由于光信号是以光功率来度量的,所以其带宽又称为3dB光带宽;即光功率信号衰减3dB时意味着输出光功率信号减少一半;而一般的电缆之带宽称为6dB电带宽,因为输出电信号是以电压或电流来度量的;引起光纤带宽变窄的主要原因是光纤的色散;注意,单模光纤没有带宽系数的概念,仅有色散系数的概念;五、光纤的数值孔径NA数值孔径是多模光纤的重要参数,它表征光纤端面接收光的能力,其取值的大小要兼顾光纤接收光的能力和对模式色散的影响;CCITT建议多模光纤的数值孔径取值范围为～,其对应的光纤端面接收角θc=10°～13°;六、模场直径d模场直径表征单模光纤集中光能量的程度;由于单模光纤中只有基模在进行传输,因此粗略地讲,模场直径就是在单模光纤的接收端面上基模光斑的直径实际上基模光斑并没有明显的边界;七、截止波长λc要实现单模传输还必须使光波波长大于某个数值,即λ≥λc,这个数值就叫做单模光纤的截止波长;因此,截止波长λc的含义是,能使光纤实现单模传输的最小工作光波波长;也就是说,尽管其它条件皆满足,但如果光波波长不大于单模光纤的截止波长,仍不可能实现单模传输;第五节、光源对光器件的要求一、光纤通信对光源器件的要求1、发射光波长适中光源器件发射光波的波长,必须落在光纤呈现低衰耗的μm、μm和μm附近;2、发射光功率足够大光源器件一定要能在室温下连续工作,而且其入纤光功率足够大,最少也应有数百微瓦,当然达到一毫瓦以上odBm更好;在这里我们强调的是入纤光功率而不指单纯的发光功率;因为只有进入光纤后的光功率才有实际意义,由于光纤的几何尺寸极小单模光纤的芯径不足10微米,所以要求光源器件要具有与光纤较高的耦合效率;3、温度特性好光源器件的输出特性如发光波长与发射光功率大小等,一般来讲随温度变化而变化,尤其是在较高温度下其性能容易劣化;在光纤通信的初期与中期,经常需要对半导体激光器加致冷器和自动温控电路,而目前一些性能优良的激光器可以不需要任何温度保护措施;2、发光谱宽窄光源器件发射出来的光的谱线宽度应该越窄越好;因为若其谱线过宽,会增大光纤的色散,减少了光纤的传输容量与传输距离色散受限制时;例如对于长距离、大容量的光纤通信系统,其光源的谱线宽度应该小于2nm;5、工作寿命长光纤通信要求其光源器件长期连续工作,因此光源器件的工作寿命越长越好;光源器件寿命的终结并不是我们所想象的完全损坏,而是其发光功率降低到初始值的一半或者其阈值电流增大到其初始值的二倍以上;目前工作寿命近百万小时约100年的半导体激光器已经商用化;6、体积小重量轻光源器件要安装在光发送机或光中继器内,为使这些设备小型化,光源器件必须体积小、重量轻;目前,光纤通信中经常使用的光源器件可以分为二大类,即发光二极管LED和激光二极管LD;当然LD又可以包括异质结激光二极管、分布反馈型激光二极管和多量子阱式激光二极管等就结构而言;第六节、光发送机与光接收机的性能指标一、光发送机1、光功率单位顺便介绍一下3个单位之间换算关系;xdB=ydBm-zdBm=10lgymW/zmW dB是以dBm为单位的两个光信号功率的差值;xdBm=10lgymW/1mW dBm是以mW为单位光信号功率的一种换算单位2、发送光功率Ps在规定伪随机码序列的调制下,光发送机在参考点S的平均发光功率;如-3~+2dBm;二、光接收机1、接收灵敏度定义为R点处为达到1×10-10的BER值所需要的平均接收功率的最小值;一般开始使用时、正常温度条件下的接收机与寿命终了时、处于最恶劣温度条件下的接收机相比,灵敏度余度大约为2—2dB;一般情况下,对设备灵敏度的实测值要比指标最小要求值最坏值大3dB左右灵敏度余度;2、过载光功率定义为在R点处为达到1×10-10的BER值所需要的平均接收光功率的最大值;因为,当接收光功率高于接收灵敏度时,由于信噪比的改善使BER变小,但随着光接收功率的继续增加,接收机进入非线性工作区,反而会使BER下降,如图6-3所示;BER曲线图图中A点处的光功率是接收灵敏度,B点处的光功率是接收过载功率,A—B之间的范围是接收机可正常工作的动态范围;第七节、光接口特性一、光接口类型与代码①第一类光接口不含光放大器以及线路速率低于10G/s的接口;光接口代码：W:I-代表局内通信；S-代表短距离通信；L-代长距离通信；V-代表甚长距离通信；U-代表超长距离通信;Y:代表STM等级,Y=1、2、16、62;Z：代表使用光纤类型与工作窗口；光纤,工作波长为1310nm；光纤,工作波长为1550nm；光纤,工作波长为1550nm；光纤,工作波长为1550nm;例：：工作在光纤的1550nm波长区,传输速率为2.5G的长距离光接口;：工作在光纤的1310nm波长区,传输速率为2.5G的短距离光接口;应用代码：I 表示局内通信,S 表示短距离、L 表示长距离、V 表示甚长距离、U 表示超长距离局间通信;字母后第一位数字表示STM 等级,第二位数字表示光纤类型和工作波长;应用代码：I 表示局内通信,S 表示短距离、L 表示长距离、V 表示甚长距离、U 表示超长距离局间通信;字母后第一位数字表示STM 等级,第二位数字表示光纤类型和工作波长;。

光纤通信系统中的信号传输与解调光纤通信系统是现代通信领域的重要组成部分，它以光信号作为传输载体，具有高速、大容量和低损耗的特点。

在光纤通信系统中，信号的传输和解调是起到关键作用的环节，它们直接影响着通信的可靠性和性能。

本文将探讨光纤通信系统中信号传输与解调的相关原理和技术。

1. 光信号传输的原理和技术光信号传输是光纤通信系统的核心技术之一。

光信号的传输利用了光的特性，即光的折射、反射和衍射等现象。

在光纤中，光信号通过被称为全反射的光学现象沿着光纤中心轴传播。

光纤通信系统采用的是单模光纤或多模光纤，它们分别对应着传输短距离和长距离的应用。

在信号传输过程中，光信号需要经过多个环节来完成。

首先，信号源产生一定频率和振幅的光信号，然后通过调制的方式将信息转换为光信号的强度或频率变化。

接下来，光信号经过光纤传输到达接收端。

在光纤中，由于光的传播会受到色散、衰减和非线性等因素的影响，因此在传输过程中需要进行光信号的调整和补偿。

最后，光信号到达接收端时，需要经过光电转换等操作，将光信号转换为电信号，以供后续的处理和解码。

为了提高光信号传输的质量和效率，光纤通信系统还采用了多种技术手段。

例如，采用光纤增益器可以增强信号的传输距离和补偿信号的衰减；采用波分复用技术可以将多个信号在不同的波长上同时传输，提高通信容量；采用光时钟回路可以确保光信号的时钟同步，减少位错率。

这些技术手段的应用都有助于提高光信号传输的可靠性和性能。

2. 光信号解调的原理和技术光信号解调是将光信号转换为可读取的信息的过程，也是光纤通信系统中重要的环节之一。

光信号解调的目的是还原出原始信息，并消除在光信号传输过程中受到的干扰和失真。

在光信号解调的过程中，首先需要将接收到的光信号转换为电信号。

这一步骤称为光电转换，通过光电二极管或光电倍增管等器件可以将光信号转换为电压信号。

接下来，通过放大器对电信号进行放大，以提高信号的强度。

然后，利用滤波器对信号进行滤波，以去除噪声和其他干扰。

光纤通信系统中的信号调制与解调技术作为现代通信系统中的重要组成部分，光纤通信系统通过利用光纤传输光信号来实现高速、远距离的数据传输。

而在光纤通信系统中，信号调制与解调技术起着至关重要的作用。

信号调制与解调技术是将要传输的信息信号转换为适合光纤传输的光信号，并在接收端将其解码为原始信号的过程。

本文将介绍光纤通信系统中常用的信号调制与解调技术。

一、调制技术1. 直接调制直接调制技术也称为直接脉冲调制（Direct Modulation），是一种将基带信号直接调制到激光器输出光中的方法。

这种调制技术简单、成本低廉，因此被广泛使用。

在直接调制中，激光器的发射功率会随着输入信号的变化而调制，从而实现信息的传输。

然而，直接调制技术由于激光器的非线性特性，存在调制深度较小、色散增加以及相位噪声等问题。

2. 频率调制频率调制技术（Frequency Modulation）通过改变激光的频率来传输信息。

在频率调制中，基带信号通过改变光源的频率得到调制，然后将调制后的光信号发送到光纤上进行传输。

频率调制技术具有调制深度大、抗调制深度失真、抗色散性能好等特点，因此在某些特殊应用中得到广泛应用。

3. 相位调制相位调制技术（Phase Modulation）是利用改变激光的相位来传输信息的一种调制方法。

相位调制技术通过改变信号导致的相位变化，将信息编码到光信号中。

相位调制技术具有调制深度大、抗色散性能好等特点，在光纤通信系统中被广泛应用。

二、解调技术1. 直接检测直接检测技术（Direct Detection）是一种常见的光纤通信系统解调技术。

该技术利用光电探测器直接将光信号转化为电信号。

在接收端，光信号经过光电探测器的转换，得到一串电信号，然后进行信号放大和滤波等处理，最终获得原始信号。

直接检测技术具有结构简单、成本较低的优势，但其带宽受限，适用于低速率的光纤通信系统。

2. 相干检测相干检测技术（Coherent Detection）是一种高性能的光纤通信系统解调技术。

光纤通信技术摘要：光纤通信是利用光波作为信息载体、以光纤作为传输介质的通信方式。

在光纤通信网络中，载波的光波频率比电波的频率高得多，传输介质的光纤比同轴电缆或导波管的损耗低得多，因此光纤通信的容量比微波通信大几十到几百倍。

光通信符合了高速度、大容量、高保密等要求，光通信网络的发展及应用必将成为行业内的热点。

关键词：光纤通信；光网络光纤通信是一种以光波为传输媒质的通信方式。

光波与无线电波都属于电磁波，但是光波的频率高于无线电波，而且波长又短于无线电波。

所以，光通信具有传输频带宽、通信容量大传输损耗小、中继距离长、抗电磁干扰能力强的特点。

1、光纤通信的概念1.1光纤通信实用光波范畴光纤通信是利用光导纤维（光纤）传输光波信号的通信方式，光波是一种电磁波，通过电磁感应来传播。

光纤通信实用工作在近红外区域。

波长：0.8-1.8 μm，頻率167－375THz。

1.2光纤的基本结构光纤的基本结构一般是双层或多层的同心圆柱体，如下图所示。

中心部分是由纯石英玻璃拉制而成的纤芯；纤芯的外面是包层。

2、光纤的损耗光纤中的光波在传输一段距离以后能量会衰减，导致光功率会下降，这就是光纤的损耗。

光纤损耗用损耗系数α（λ）表示（可简写为α），单位为dB/km，即单位长度（km）的光功率损耗（dB）值。

2.1吸收损耗与光纤材料有关，包括1、紫外吸收——随波长减小而逐渐变大；2、红外吸收——红外吸收形成了石英光纤工作波长的上限；3、杂质吸收典型的是氢氧根离子（OH﹣）吸收。

紫外吸收和红外吸收均属于本征吸收。

2.2散射损耗典型的散射损耗——瑞利散射，其大小与光波长的4次方成反比，因而对短波长窗口的影响较大。

根据散射损耗所为线性散射损耗和非线性散射损耗。

线性散射损耗主要包括瑞利散射引起的损耗功率与传播模式的功率是否呈线性关系，散射损耗又分损耗和材料不均匀引起的散射损耗。

瑞利散射是由光纤材料的折射率随机性变化而引起的。

2.3光纤损耗与波长的关系光纤的损耗与波长的关系如下图所示：石英玻璃光纤的损耗谱具有三个主要特征：1、损耗随波长的增大而成降低趋势；2、损耗吸收峰与典型的杂质吸收——氢氧根离子（OH-）有关；3、红外吸收形成了石英光纤工作波长的上限。
