伺服电机结构及工作原理

伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性〔机械特性〕更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性〔T1－S1、T2－S 2曲线〕以及合成转矩特性〔T－S曲线〕交流伺服电动机的输出功率一般是。

伺服电机的工作原理图解伺服电机是一种精密控制系统中常用的电机类型，它具有高精度、高灵敏度和快速响应的特点。

本文将从伺服电机的工作原理入手，图解其内部结构和工作过程，帮助读者更加直观地理解伺服电机的工作原理。

1. 伺服电机的基本构成伺服电机由电动机、编码器、控制器和传感器等组成，其中电动机负责转动，编码器用于反馈位置信息，控制器根据编码器信号控制电动机的运动，传感器用于监测系统中的其他参数。

2. 伺服电机的工作原理2.1 位置控制伺服电机的位置控制是通过编码器实现的。

编码器安装在电机轴上，实时测量电机的旋转角度，并将该信息反馈给控制器。

控制器根据编码器的反馈信息和设定的目标位置值计算出误差信号，再通过控制电机的转速和方向，使电机旋转到目标位置。

2.2 速度控制伺服电机的速度控制是通过控制电机的转速来实现的。

控制器根据编码器反馈的速度信息和设定的目标速度值计算出误差信号，再通过调节电机的输入电压和电流来控制电机的转速，使其达到目标速度。

2.3 力矩控制伺服电机的力矩控制是通过控制电机的输出力矩来实现的。

控制器根据编码器反馈的力矩信息和设定的目标力矩值计算出误差信号，再通过调节电机的电流和磁场来控制电机的输出力矩，使其达到目标值。

3. 伺服电机的工作过程图解伺服电机的工作过程伺服电机的工作过程1.控制器接收设定值和编码器反馈的位置、速度、力矩信息。

2.控制器计算误差信号并输出控制信号。

3.电机根据控制信号调节电流和磁场，实现位置、速度和力矩控制。

4. 总结伺服电机通过精密的控制系统实现了高精度的位置、速度和力矩控制。

掌握伺服电机的工作原理对于设计和应用具有重要意义，希望本文的图解能够帮助读者更好地理解伺服电机的工作原理和应用。

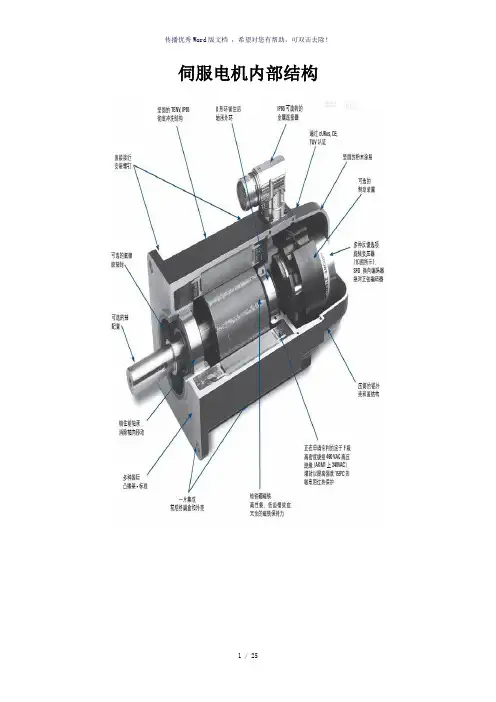

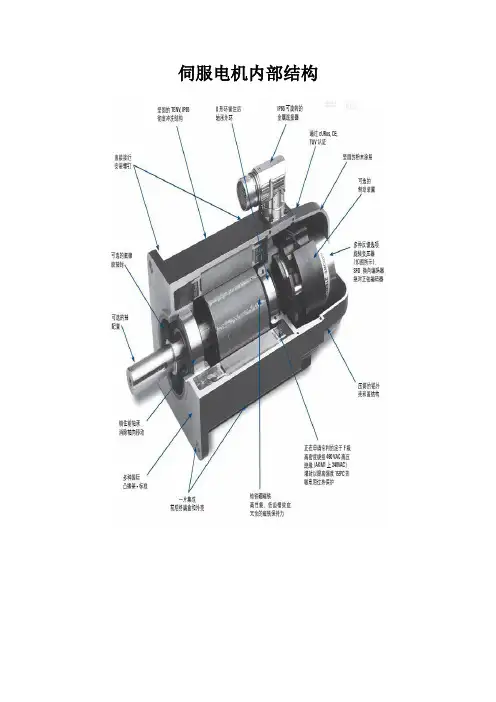

伺服电机内部结构伺服电机是一种集电机和传感器于一体的高精度运动控制设备。

它内部结构复杂，包括电机部分和控制部分。

1. 电机部分伺服电机的电机部分通常由电机本体、绕组、转子和定子组成。

电机本体是伺服电机的核心部件，它负责将输入的电能转换为机械能，实现转动。

绕组是电机的线圈部分，通过导电线圈将电能传输到转子和定子之间。

转子是电机的旋转部分，由磁铁或永磁体构成。

定子是电机的固定部分，通过磁场与转子相互作用，产生转矩。

2. 控制部分伺服电机的控制部分主要由控制器和传感器组成。

控制器是伺服电机的大脑，负责接收外部的控制信号，并根据信号调节电机的转速和运动轨迹。

控制器通常包括微处理器、电路板和驱动电路等组件。

传感器是用于检测电机运动状态和位置的装置，常见的传感器包括编码器、霍尔元件和光电开关等。

编码器可以实时监测电机的转速和位置，将这些信息反馈给控制器，实现精确的运动控制。

3. 工作原理伺服电机的工作原理是通过控制器对电机进行精确的位置和速度控制。

控制器接收外部的指令信号，根据指令信号计算出电机应该达到的目标位置和速度，并通过驱动电路将相应的电流送入电机的绕组中。

电机接收到电流后，产生相应的磁场，通过磁场与定子的磁场相互作用，产生转矩，驱动电机转动。

同时，传感器实时监测电机的转速和位置，并将这些信息反馈给控制器。

控制器根据传感器的反馈信息，不断调整驱动电流，使电机保持在目标位置和速度上。

4. 应用领域伺服电机由于其高精度、高速度和高可靠性的特点，广泛应用于各个领域。

在工业自动化领域，伺服电机可用于机床、印刷机、包装机等设备中，实现精密的位置和速度控制。

在机器人领域，伺服电机可用于机器人的关节驱动，实现机器人的精确运动。

在航空航天领域，伺服电机可用于航空器和卫星的姿态控制，保证飞行器的稳定和精确导航。

伺服电机内部结构复杂，包括电机部分和控制部分。

电机部分由电机本体、绕组、转子和定子组成，负责将电能转换为机械能。

伺服电机是什么原理
伺服电机是一种能够准确控制运动位置、速度和加速度的电机。

它在工业自动
化领域应用广泛，常被用于需要精确控制的系统中。

伺服电机的原理主要包括结构、工作原理和控制方式三个方面。

1. 结构
伺服电机一般由电机本体、减速装置、编码器和控制器等部分组成。

其中，电
机本体是实现机械动力输出的核心部件，减速装置用于降低输出速度并增加输出扭矩，编码器用于反馈电机的位置信息，控制器负责接收指令并控制电机运动。

2. 工作原理
伺服电机的工作原理是通过编码器实时反馈电机位置信息，与控制器设定的目
标位置进行比较，然后控制电机输出的转矩和速度，使电机准确移动到目标位置。

控制器会根据编码器的反馈信号不断调整电机的控制算法，以实现精准控制。

3. 控制方式
伺服电机的控制方式一般包括位置控制、速度控制和扭矩控制。

位置控制是最
常见的控制方式，通过控制电机的位置来实现对运动的精确控制；速度控制是根据设定的速度值来控制电机的运动速度；扭矩控制则是控制电机的输出扭矩，在某些需要输出恒定扭矩的场合中应用广泛。

综上所述，伺服电机通过不断地接收编码器反馈信号并根据设定的控制算法，
实现对位置、速度和扭矩的精确控制，从而在工业自动化系统中发挥重要作用。

伺服机电内部结构之迟辟智美创作伺服机电工作原理伺服机电原理一、交流伺服电念头交流伺服电念头定子的构造基本上与电容分相式单相异步电念头相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc.所以交流伺服电念头又称两个伺服电念头.交流伺服电念头的转子通常做成鼠笼式，但为了使伺服电念头具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电念头相比，应具有转子电阻年夜和转动惯量小这两个特点.目前应用较多的转子结构有两种形式：一种是采纳高电阻率的导电资料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采纳铝合金制成的空心杯形转子，杯壁很薄，仅，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采纳.交流伺服电念头在没有控制电压时，定子内只有励磁绕组发生的脉动磁场，转子静止不动.当有控制电压时，定子内便发生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电念头的转速随控制电压的年夜小而变动，当控制电压的相位相反时，伺服电念头将反转.交流伺服电念头的工作原理与分相式单相异步电念头虽然相似，但前者的转子电阻比后者年夜很多，所以伺服电念头与单机异步电念头相比，有三个显著特点：1、起动转矩年夜由于转子电阻年夜，其转矩特性曲线如图3中曲线1所示，与普通异步电念头的转矩特性曲线2相比，有明显的区别.它可使临界转差率S0＞1，这样不单使转矩特性（机械特性）更接近于线性，而且具有较年夜的起动转矩.因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点.2、运行范围较广3、无自转现象正常运转的伺服电念头，只要失去控制电压，机电立即停止运转.当伺服电念头失去控制电压后，它处于单相运行状态，由于转子电阻年夜，定子中两个相反方向旋转的旋转磁场与转子作用所发生的两个转矩特性（T1－S1、T 2－S2曲线）以及合成转矩特性（T－S曲线）交流伺服电念头的输出功率一般是.当电源频率为50H z，电压有36V、110V、220、380V；当电源频率为400H z，电压有20V、26V、36V、115V等多种.交流伺服电念头运行平稳、噪音小.但控制特性是非线性，而且由于转子电阻年夜，损耗年夜，效率低，因此与同容量直流伺服电念头相比，体积年夜、重量重，所以只适用于的小功率控制系统.交流伺服电念头原理？伺服机电内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时机电自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比力，调整转子转动的角度.伺服机电的精度决定于编码器的精度（线数）.伺服电念头在伺服系统中控制机械元件运转的发念头.是一种补助马达间接变速装置.又称执行电念头，在自动控制系统中，用作执行元件，把所收到的电信号转换成电念头轴上的角位移或角速度输出.分为直流和交流伺服电念头两年夜类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降，作用：伺服机电,可使控制速度,位置精度非常准确.直流伺服机电分为有刷和无刷机电.有刷机电本钱低，结构简单，启动转矩年夜，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），发生电磁干扰，对环境有要求.因此它可以用于对本钱敏感的普通工业和民用场所.无刷机电体积小，重量轻，出力年夜，响应快，速度高，惯量小，转动平滑，力矩稳定.控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相.机电免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境.交流伺服机电也是无刷机电，分为同步和异步机电，目前运动控制中一般都用同步机电，它的功率范围年夜，可以做到很年夜的功率.年夜惯量，最高转动速度低，且随着功率增年夜而快速降低.因而适合做低速平稳运行的应用.伺服电念头基本知识讲解伺服电念头伺服电念头又叫执行电念头，或叫控制电念头.在自动控制系统中，伺服电念头是一个执行元件，它的作用是把信号（控制电压或相位）变换成机械位移，也就是把接收到的电信号酿成机电的一定转速或角位移.其容量一般在0.1-100W,经常使用的是30W以下.伺服电念头有直流和交流之分.一、交流伺服电念头交流伺服电念头定子的构造基本上与电容分相式单相异步电念头相似，如图1所示.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf 上；另一个是控制绕组L，联接控制信号电压Uc.所以交流伺服电念头又称两个伺服电念头.交流伺服电念头的转子通常做成鼠笼式，但为了使伺服电念头具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电念头相比，应具有转子电阻年夜和转动惯量小这两个特点.目前应用较多的转子结构有两种形式：一种是采纳高电阻率的导电资料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采纳铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子，如图2所示.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采纳.图1 交流伺服电念头原理图图2 空心杯形转子伺服电念头结构交流伺服电念头在没有控制电压时，定子内只有励磁绕组发生的脉动磁场，转子静止不动.当有控制电压时，定子内便发生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电念头的转速随控制电压的年夜小而变动，当控制电压的相位相反时，伺服电念头将反转.交流伺服电念头的工作原理与分相式单相异步电念头虽然相似，但前者的转子电阻比后者年夜很多，所以伺服电念头与单机异步电念头相比，有三个显著特点：1、起动转矩年夜由于转子电阻年夜，其转矩特性曲线如图3中曲线1所示，与普通异步电念头的转矩特性曲线2相比，有明显的区别.它可使临界转差率S0＞1，这样不单使转矩特性（机械特性）更接近于线性，而且具有较年夜的起动转矩.因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点.图3 伺服电念头的转矩特性2、运行范围较宽如图3所示，较差率S在0到1的范围内伺服电念头都能稳定运转.3、无自转现象正常运转的伺服电念头，只要失去控制电压，机电立即停止运转.当伺服电念头失去控制电压后，它处于单相运行状态，由于转子电阻年夜，定子中两个相反方向旋转的旋转磁场与转子作用所发生的两个转矩特性（T1－S1、T2－S 2曲线）以及合成转矩特性（T－S曲线）如图4所示，与普通的单相异步电念头的转矩特性（图中T′－S曲线）分歧.这时的合成转矩T是制动转矩，从而使电念头迅速停止运转.图4 伺服电念头单相运行时的转矩特性图5是伺服电念头单相运行时的机械特性曲线.负载一按时，控制电压Uc愈高，转速也愈高，在控制电压一按时，负载增加，转速下降.图5 伺服电念头的机械特性交流伺服电念头的输出功率一般是0.1-100W.当电源频率为50Hz，电压有36V、110V、220、380V；当电源频率为400Hz，电压有20V、26V、36V、115V等多种.交流伺服电念头运行平稳、噪音小.但控制特性是非线性，而且由于转子电阻年夜，损耗年夜，效率低，因此与同容量直流伺服电念头相比，体积年夜、重量重，所以只适用于0.5-100W的小功率控制系统.二、直流伺服电念头直流伺服电念头的结构和一般直流电念头一样，只是为了减小转动惯量而做得细长一些.它的励磁绕组和电枢分别由两个自力电源供电.也有永磁式的，即磁极是永久磁铁.通常采纳电枢控制，就是励磁电压f一定，建立的磁通量Φ也是定值，而将控制电压Uc加在电枢上，其接线图如图6所示.图6 直流伺服电念头接线图直流伺服电念头的机构特性（n=f(T)）和直流他励电念头一样，也用下式暗示：n=Uc/KE?Φ-Ra/KE?KT?Φ?T图7 是直流伺服电念头在分歧控制电压下（Uc为额定控制电压）的机械特性曲线.由图可见：在一定负载转矩下，当磁通不变时，如果升高电枢电压，机电的转速就升高；反之，降低电枢电压，转速就下降；当Uc＝0时，电念头立即停转.要电念头反转，可改变电枢电压的极性.图7 直流伺服电念头的n=f(T)曲线直流伺服电念头和交流伺服电念头相比，它具有机械特性较硬、输出功率较年夜、不自转，起动转矩年夜等优点.交流的伺服电念头的原理交流伺服机电的定子装有三相对称的绕组，而转子是永久磁极.当定子的绕组中通过三相电源后，定子与转子之间肯定发生一个旋转场.这个旋转磁场的转速称为同步转速.机电的转速也就是磁场的转速.由于转子有磁极，所以在极低频率下也能旋转运行.所以它比异步机电的调速范围更宽.而与直流伺服机电相比，它没有机械换向器，特别是它没有了碳刷，完全排除换向时发生火花对机械造成的磨损，另外交流伺服机电自带一个编码器.可以随时将机电运行的情况“陈说”给驱动器，驱动器又根据获得的“陈说”更精确的控制机电的运行.由此可见交流伺服机电优点确实很多.可是技术含量也高了，价格也高了.最重要是对交流伺服机电的调试技术提高了.也就是机电虽好，如果调试欠好一样是问题多多. 伺服机电内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时机电自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比力，调整转子转动的角度.伺服机电的精度决定于编码器的精度（线数）.4. 什么是伺服机电？有几种类型？工作特点是什么？答：伺服电念头又称执行电念头，在自动控制系统中，用作执行元件，把所收到的电信号转换成电念头轴上的角位移或角速度输出.分为直流和交流伺服电念头两年夜类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降，请问交流伺服机电和无刷直流伺服机电在功能上有什么区别？答：交流伺服要好一些，因为是正弦波控制，转矩脉动小.直流伺服是梯形波.但直流伺服比力简单，廉价.永磁交流伺服电念头20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电念头和伺服驱动器系列产物其实不竭完善和更新.交流伺服系统已成为今世高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机.90年代以后，世界各国已经商品化了的交流伺服系统是采纳全数字控制的正弦波电念头伺服驱动.交流伺服驱动装置在传动领域的发展日新月异.永磁交流伺服电念头同直流伺服电念头比力，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和调养要求低.⑵定子绕组散热比力方便.⑶惯量小，易于提高系统的快速性.⑷适应于高速年夜力矩工作状态.⑸同功率下有较小的体积和重量.伺服电念头的介绍伺服电念头（或称执行电念头）是自动控制系统和计算装置中广泛应用的一种执行元件.其作用为把接受的电信号转换为电念头转轴的角位移或角速度.按电流种类的分歧，伺服电念头可分为直流和交流两年夜类.一、交流伺服电念头1、结构和原理交流伺服电念头的定子绕组和单相异步电念头相似，它的定子上装有两个在空间相差90°电角度的绕组，即励磁绕组和控制绕组.运行时励磁绕组始终加上一定的交流励磁电压，控制绕组上则加年夜小或相位随信号变动的控制电压.转子的结构形式笼型转子和空心杯型转子两种.笼型转子的结构与一般笼型异步电念头的转子相同，但转子做的细长，转子导体用高电阻率的资料作成.其目的是为了减小转子的转动惯量，增加启动转矩对输入信号的快速反应和克服自转现象.空心杯形转子交流伺服电念头的定子分为外定子和内定子两部份.外定子的结构与笼型交流伺服电念头的定子相同，铁心槽内放有两相绕组.空心杯形转子由导电的非磁性资料（如铝）做成薄壁筒形，放在内、外定子之间.杯子底部固定于转轴上，杯臂薄而轻，厚度一般在0.2—0. 8mm，因而转动惯量小，举措快且灵敏.交流伺服电念头的工作原理和单相异步电念头相似，LL 是有固定电压励磁的励磁绕组，LK是有伺服放年夜器供电的控制绕组，两相绕组在空间相差90°电角度.如果IL与Ik 的相位差为90°，而两相绕组的磁动势幅值又相等，这种状态称为对称状态.与单相异步电念头一样，这时在气隙中发生的合成磁场为一旋转磁场，其转速称为同步转速.旋转磁场与转子导体相对切割，在转子中发生感应电流.转子电流与旋转磁场相互作用发生转矩，使转子旋转.如果改变加在控制绕组上的电流的年夜小或相位差，就破坏了对称状态，使旋转磁场减弱，电念头的转速下降.机电的工作状态越分歧毛病称，总电磁转矩就越小，当除去控制绕组上信号电压以后，电念头立即停止转动.这是交流伺服电念头在运行上与普通异步电念头的区别.交流伺服电念头有以下三种转速控制方式：（1）幅值控制控制电流与励磁电流的相位差坚持90°不变，改变控制电压的年夜小.（2）相位控制控制电压与励磁电压的年夜小，坚持额定值不变，改变控制电压的相位.（3）幅值—相位控制同时改变控制电压幅值和相位.交流伺服电念头转轴的转向随控制电压相位的反相而改变.2 工作特性和用途伺服电念头的工作特性是以机械特性和调节特性为表征.在控制电压一按时，负载增加，转速下降；它的调节特性是在负载一按时，控制电压越高，转速也越高.伺服电念头有三个显著特点：（1）启动转矩年夜由于转子导体电阻很年夜，可使临界转差率Ｓｍ＞１，定子一加上控制电压，转子立即启动运转．（２）运行范围宽在转差率从０到１的范围内都能稳定运转．（３）无自转现象控制信号消失后，电念头旋转不竭的现象称＂自转＂．自转现象破坏了伺服性，显然要防止．正常运转的伺服电念头只要失去控制电压后，伺服电念头就处于单相运行状态.由于转子导体电阻足够年夜，使得总电磁转矩始终是制动性的转矩，当电念头正转时失去Ｕｋ（控制电压），发生的转矩为负（０＜Ｓ＜１）.而反转时失去UK，发生的转矩为正（1〈S〈2时〉，不会发生自转现象，可以自行制动，迅速停止运转，这也是交流伺服电念头与异步电念头的重要区别.分歧类型的交流伺服电念头具有分歧的特点.笼型转子交流伺服电念头具有励磁电流较小、体积较小、机械强度高等特点；可是低速运行不够平稳，有颤动现象.空心杯形转子交流伺服电念头具有结构简单、维护方便、转动惯量小、运行平滑、噪声小、没有无线电干扰、无颤动现象等优点；可是励磁电流较年夜，体积也较年夜，转子易变形，性能上不及直流伺服电念头.交流伺服电念头适用于0.1—100W小功率自动控制系统中，频率有50Hz、400Hz等多种.笼型转子交流伺服电念头产物为SL系列.空心杯形转子交流伺服电念头为SK系列，用于要求运行平滑的系统中.二、直流伺服电念头直流伺服电念头的基本结构与普通他励直流电念头一样，所分歧的是直流伺服电念头的电枢电流很小，换向其实不困难，因此都不用装换向磁极，而且转子做得细长，气隙较小，磁路不饱和，电枢电阻较年夜.按励磁方式分歧，可分为电磁式和永磁式两种，电磁式直流伺服电念头的磁场由励磁绕组发生，一般用他励式；永磁式直流伺服电念头的磁场由永久磁铁发生，无需励磁绕组和励磁电流，可减小体积和损耗.为了适应各种分歧系统的需要，从结构上作了许多改进，又发展了低惯量的无槽电枢、空心杯形电枢、印制绕组电枢和无刷直流伺服电念头等品种.电磁式直流伺服电念头的工作原理和他励式直流电念头同，因此电磁式直流伺服电念头有两种控制转速方式：电枢控制和磁场控制.对永磁式直流伺服电念头来说，固然只有电枢控制调速一种方式.由于磁场控制调速方式的性能不如电枢控制调速方式，故直流伺服电念头一般都采纳电枢控制调速.直流伺服电念头转轴的转向随控制电压的极性改变而改变.直流伺服电念头的机械特性与他励直流电念头相似，即n= n0-αT.当励磁不变时，对分歧电压Ua有一组下降的平行直线.直流伺服电念头适用于功率稍年夜（1—600W）的自动控制系统中.与交流伺服电念头相比，它的调速线性好，体积小，质量轻，启动转矩年夜，输出功率年夜.但它的结构复杂，特别是低速稳定性差，有火花会引起无线电干扰.近年来，发展了低惯量的无槽电枢电念头、空心杯形电枢电念头、印制绕组电枢电念头和无刷直流伺服电念头，来提高快速响应能力，适应自动控制系统的发展需要，如电视摄象机、录音机、X—Y函数记录永磁交流伺服电念头20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电念头和伺服驱动器系列产物其实不竭完善和更新.交流伺服系统已成为今世高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机.90年代以后，世界各国已经商品化了的交流伺服系统是采纳全数字控制的正弦波电念头伺服驱动.交流伺服驱动装置在传动领域的发展日新月异.永磁交流伺服电念头同直流伺服电念头比力，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和调养要求低.⑵定子绕组散热比力方便.⑶惯量小，易于提高系统的快速性.⑷适应于高速年夜力矩工作状态.⑸同功率下有较小的体积和重量.自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易展览会上正式推出MAC永磁交流伺服电念头和驱动系统，这标识表记标帜着此种新一代交流伺服技术已进入实用化阶段.到20世纪80年代中后期，各公司都已有完整的系列产物.整个伺服装置市场都转向了交流系统.早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在缺乏，尚不能完全满足运动控制的要求，近年来随着微处置器、新型数字信号处置器（DS P）的应用，呈现了数字控制系统，控制部份可完全由软件进行，分别称为摪胧只瘮或摶旌鲜綌、撊只瘮的永磁交流伺服系统.到目前为止，高性能的电伺服系统年夜多采纳永磁同步型交流伺服电念头，控制驱动器多采纳快速、准确定位的全数字位置伺服系统.典范生产厂家如德国西门子、美国科尔摩根和日本松下及安川等公司.日本安川机电制作所推出的小型交流伺服电念头和驱动器，其中D系列适用于数控机床（最高转速为1000r/mi n，力矩为0.25～2.8N.m），R系列适用于机器人（最高转速为3000r/min，力矩为0.016～0.16N.m）.之后又推出M、F、S、H、C、G 六个系列.20世纪90年代先后推出了新的D系列和R系列.由旧系列矩形波驱动、8051单片机控制改为正弦波驱动、80C、154CPU和门阵列芯片控制，力矩摆荡由24％降低到7％，并提高了可靠性.这样，只用了几年时间形成了八个系列（功率范围为0.05～6k W）较完整的体系，满足了工作机械、搬运机构、焊接机械人、装配机器人、电子部件、加工机械、印刷机、高速卷绕机、绕线机等的分歧需要.以生产机床数控装置而著名的日本法奴克（Fanuc）公司，在20世纪80年代中期也推出了S系列（13个规格）和L系列（5个规格）的永磁交流伺服电念头.L系列有较小的转动惯量和机械时间常数，适用于要求特别快速响应的位置伺服系统.日本其他厂商，例如：三菱电念头（HC-KFS、HC-MF S、HC-SFS、HC-RFS和HC-UFS系列）、东芝精机（SM 系列）、年夜隈铁工所(BL系列）、三洋电气（BL系列）、立石机电（S系列）等众多厂商也进入了永磁交流伺服系统的竞争行列.德国力士乐公司（Rexroth）的Indramat分部的MAC系列交流伺服电念头共有7个机座号92个规格.德国西门子（Siemens）公司的IFT5系列三相永磁交流伺服电念头分为标准型和短型两年夜类，共8个机座号98种规格.据称该系列交流伺服电念头与相同输出力矩的直流伺服电念头IHU系列相比，重量只有后者的1／2，配套的晶体管脉宽调制驱动器6SC61系列，最多的可供6个轴的电念头控制.德国宝石（BOSCH）公司生产铁氧体永磁的SD系列（17个规格）和稀土永磁的SE系列（8个规格）交流伺服电念头和Servodyn SM系列的驱动控制器.美国著名的伺服装置生产公司Gettys曾一度作为Gould 电子公司一个分部（Motion Control Division），生产M600系列的交流伺服电念头和A600 系列的伺服驱动器.后合并到AEG，恢复了Gettys名称，推出A700全数字化的交流伺服系统.美国A-B（ALLEN-BRADLEY）公司驱动分部生产1326型铁氧体永磁交流伺服电念头和1391型交流PWM伺服控制器.电念头包括3个机座号共30个规格.I.D.（Industrial Drives）是美国著名的科尔摩根（Kollmor gen）的工业驱动分部，曾生产BR-210、BR-310、BR-51 0 三个系列共41个规格的无刷伺服电念头和BDS3型伺服驱动器.自1989年起推出了全新系列设计的摻鹣盗袛（Gol dline）永磁交流伺服电念头，包括B（小惯量）、M（中惯量）和EB（防爆型）三年夜类，有10、20、40、60、80五种机座号，每年夜类有42个规格，全部采纳钕铁硼永磁资料，力矩范围为0.84～111.2N.m，功率范围为0.5 4～15.7kW.配套的驱动器有BDS4（模拟型）、BDS5（数字型、含位置控制）和Smart Drive（数字型）三个系列，。

伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似。

其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机.交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能,它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式:一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2—0。

3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比,有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性,而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动,即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机,只要失去控制电压,电机立即停止运转。

当伺服电动机失去控制电压后,它处于单相运行状态，由于转子电阻大,定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性(T－S曲线）交流伺服电动机的输出功率一般是0.1—100W.当电源频率为50Hz，电压有36V、110V、220、380V；当电源频率为400Hz，电压有20V、26V、36V、115V等多种。

伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）交流伺服电动机的输出功率一般是0.1-100W。

伺服电机内部结构及其工作原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显着特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

伺服电机工作原理图片大全伺服电机是一种能够精准控制位置、速度和加速度的电动机，广泛应用于机械领域中需要高精度运动控制的场景。

了解伺服电机的工作原理对于正确使用和维护伺服系统至关重要。

在本文中，我们将通过图片的形式详细解释伺服电机的工作原理。

图片一：伺服电机结构示意图伺服电机结构示意图伺服电机结构示意图图中展示了伺服电机的基本结构，包括电机本体、编码器、功放电路等组成部分。

电机本体是实现运动的部件，编码器用于反馈位置信息，功放电路用于控制电机运动。

图片二：伺服电机闭环控制原理伺服电机闭环控制原理伺服电机闭环控制原理这幅图展示了伺服电机闭环控制的工作原理。

编码器反馈电机位置信息给控制器，控制器计算出误差信号，再通过功放电路控制电机旋转直至误差为零，实现位置控制。

图片三：伺服电机PWM控制波形图伺服电机PWM控制波形图伺服电机PWM控制波形图PWM（脉宽调制）信号是控制伺服电机的常用方式。

这幅图展示了PWM控制信号的波形，通过调节脉冲宽度和周期可以控制电机的转速和位置。

图片四：伺服电机速度-扭矩曲线伺服电机速度-扭矩曲线伺服电机速度-扭矩曲线伺服电机的速度-扭矩曲线表现了在不同速度下电机可以提供的最大扭矩。

了解这一曲线可以帮助合理选择电机并优化控制性能。

图片五：伺服电机应用案例伺服电机应用案例伺服电机应用案例伺服电机在各个领域都有广泛应用，如机械手臂、自动化生产线、无人机等。

这幅图片展示了伺服电机在不同应用场景的作用和重要性。

通过以上的图片展示，我们可以更加直观地理解伺服电机的工作原理和应用场景，为相关行业领域的工程师和爱好者提供参考和指导。

在日后的实际操作中，正确理解和应用伺服电机的原理将极大提升工作效率和性能表现。

希望这份文档能够为您带来一些帮助，如有需要请随时联系我。

伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造根本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机又称两个伺服电动机。

交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转〞现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。

目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反响迅速，而且运转平稳，因此被广泛采用。

交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性〔机械特性〕更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性〔T1－S1、T2－S 2曲线〕以及合成转矩特性〔T－S曲线〕交流伺服电动机的输出功率一般是0.1-100W。

伺服电机的工作原理伺服电机是一种常用于控制系统中的电机，它具有精确控制、高效运行和稳定性强等特点。

伺服电机常被应用在自动化设备、机器人、航空航天等领域。

本文将详细介绍伺服电机的工作原理。

一、伺服电机的基本结构伺服电机由电机本体、编码器、控制器和电源组成。

1. 电机本体：伺服电机常采用直流电机或交流电机作为电机本体，其结构与普通电机相似，但具有更高的精度和控制性能。

2. 编码器：伺服电机配备编码器来实时监测电机转动的位置和速度。

编码器将转动角度和速度转化为脉冲信号，反馈给控制器，用于调整电机的输出。

3. 控制器：伺服电机的控制器是整个系统的核心，它接收编码器的反馈信号，并根据设定的控制算法来调整电机的输出。

控制器通常由微处理器或专用芯片组成，具备高速计算和精确控制的能力。

4. 电源：伺服电机需要稳定的电源供应，以保证电机的正常运行。

电源通常为直流电源，电压和电流的大小根据具体的电机要求而定。

二、伺服电机的工作原理伺服电机的工作原理可以简单概括为：控制器接收编码器的反馈信号，通过比较设定值和实际值，计算出误差，并根据误差调整电机的输出，使其逐渐趋近于设定值。

具体来说，伺服电机的工作过程可分为四个阶段：检测阶段、比较阶段、计算阶段和调整阶段。

1. 检测阶段：编码器实时检测电机的位置和速度，并将这些信息转化为脉冲信号，反馈给控制器。

2. 比较阶段：控制器将编码器反馈的脉冲信号与设定值进行比较，得到误差信号。

3. 计算阶段：控制器根据设定的控制算法，对误差信号进行计算，得到控制信号。

4. 调整阶段：控制器将计算得到的控制信号转化为电流或电压信号，通过电机驱动器将其传递给电机，调整电机的输出。

电机根据控制信号的大小和方向，调整转子的位置和速度，使其逐渐趋近于设定值。

三、伺服电机的优势和应用伺服电机相比于普通电机具有以下优势：1. 高精度：伺服电机配备编码器反馈系统，能够实时监测电机的位置和速度，从而实现精确控制。

异步伺服电机工作原理详解异步伺服电机是一种常见的工业电机，广泛应用于机械设备中。

它的工作原理可以用来实现精确的位置控制和调速控制。

本文将深入探讨异步伺服电机的工作原理，并分享对此的观点和理解。

一、引言在讨论异步伺服电机的工作原理之前，先简要介绍一下它的基本结构。

异步伺服电机由一个固定的定子和一个旋转的转子组成。

定子上的绕组通过外部的交流电源供电，产生旋转磁场。

而转子则通过磁场的作用力而转动。

异步伺服电机通过控制定子电流的频率和幅值来实现位置和调速控制。

二、基本原理1. 感应电动机原理异步伺服电机的工作原理基于感应电动机的原理。

当给定异步伺服电机绕组供电时，定子中的电流会产生旋转磁场。

这个旋转磁场作用于转子上的导体，会在导体中产生感应电流。

感应电流与旋转磁场之间的相对运动导致了转子的转动。

2. 反馈装置原理为了实现精确的位置和调速控制，异步伺服电机通常配备了反馈装置。

反馈装置可以提供转子当前位置和转速的反馈信息，以便控制器做出相应调整。

3. 控制器原理异步伺服电机的控制器负责根据反馈信息控制定子电流的频率和幅值。

控制器根据所需的位置或速度来调整电流，使得电机可以按照预期的方式工作。

三、深度解析1. 定子绕组异步伺服电机的定子绕组通常采用三相绕组。

这种设计可以使电机产生旋转磁场，并提供足够的力矩来驱动转子。

定子绕组的电流及其频率和幅值是由控制器决定的，根据所需的位置和速度进行调整。

2. 转子异步伺服电机的转子通常是铝质或铜质的短路环。

当定子的旋转磁场作用于转子上的短路环时，会在转子中产生感应电流。

感应电流根据磁场作用力的方向，使转子开始旋转。

3. 反馈装置反馈装置通常采用编码器来提供精确的转子位置和转速信息。

编码器可以安装在电机轴上，通过感知旋转磁场的变化来测量转子位置。

这些信息通过与控制器进行通信，从而实现精确的位置和调速控制。

4. 控制器控制器是异步伺服电机的关键部分，它根据反馈信息和所需的位置/速度来调整定子电流的频率和幅值。

伺服电机结构工作原理
伺服电机是一种将输入的电信号转化为旋转或线性运动的电机。

它由三部分组成：电机本体、传感器和控制器。

电机本体是伺服电机的主要执行部件，通常由电磁线圈或永磁体组成。

当通过电信号输入电压到电机本体时，电流通过线圈或永磁体产生电磁场，在磁场的作用下产生力矩，驱动电机旋转或产生线性运动。

传感器用于监测电机的运动状态，并将反馈信号发送给控制器。

最常用的传感器是编码器，它可以测量电机的旋转角度或线性位移，并以脉冲信号的形式输出。

控制器通过读取传感器的反馈信号，可以实时监测和控制电机的运动状态，从而使电机能够按照预定的要求进行精确的控制。

控制器是伺服电机系统的核心部分，它接收来自外部的控制信号，并根据传感器的反馈信号进行处理，产生合适的驱动信号送至电机本体。

控制器内部有一个闭环控制系统，可以根据设定的运动要求和实际的运动状态进行比较，自动调整电机的驱动信号，使电机达到所需的运动精度和稳定性。

总结起来，伺服电机通过将输入的电信号转化为旋转或线性运动，实现精确的位置或速度控制。

其工作原理主要包括电机本体产生力矩、传感器监测运动状态和控制器根据反馈信号调整驱动信号等步骤。

伺服电机的工作原理伺服电机是一种常用的电动机，具有精确控制和高速响应的特点，广泛应用于工业自动化、机械设备、机器人等领域。

本文将详细介绍伺服电机的工作原理，包括结构组成、工作原理及应用范围等方面的内容。

一、伺服电机的结构组成伺服电机主要由电机、传感器、控制器和驱动器等部分组成。

1. 电机：伺服电机通常采用直流电机或交流电机，具有高转矩、高速度和高精度的特点。

2. 传感器：伺服电机常用的传感器包括位置传感器和速度传感器。

位置传感器用于测量电机转子的位置，速度传感器用于测量电机的转速。

3. 控制器：控制器是伺服电机的核心部分，负责接收来自传感器的反馈信号，计算误差，并输出控制信号给驱动器。

4. 驱动器：驱动器是将控制器输出的控制信号转换成电机可以理解的电流或电压信号，驱动电机正常运行。

二、伺服电机的工作原理可以简单概括为：控制器接收传感器的反馈信号，计算误差，输出控制信号给驱动器，驱动器将控制信号转换成电机可以理解的电流或电压信号，驱动电机正常运行。

具体来说，伺服电机的工作原理包括以下几个步骤：1. 传感器反馈信号：伺服电机的位置传感器和速度传感器会不断地向控制器反馈电机的位置和速度信息。

2. 误差计算：控制器通过比较传感器反馈的电机位置和期望位置之间的差异，计算出误差值。

3. 控制信号输出：控制器根据误差值计算出相应的控制信号，包括电流信号或电压信号。

4. 驱动器转换信号：驱动器接收控制信号，并将其转换成电机可以理解的电流或电压信号。

5. 电机运行：驱动器输出的电流或电压信号驱动电机运行，使电机的位置和速度逐渐接近期望值。

6. 反馈调整：电机运行过程中，传感器会不断地向控制器反馈电机的实际位置和速度信息，控制器通过比较实际信息和期望信息的差异，调整控制信号，使电机的运行更加精确。

三、伺服电机的应用范围伺服电机具有精确控制和高速响应的特点，广泛应用于各个领域，包括但不限于以下几个方面：1. 工业自动化：伺服电机广泛应用于工业自动化领域，如机床、包装机械、印刷设备等。

伺服电机工作原理伺服电机是一种常用的电动机，具有精确控制位置和速度的能力。

它广泛应用于机械设备、工业自动化、机器人等领域。

本文将详细介绍伺服电机的工作原理，包括其基本结构、工作原理和控制方式。

一、伺服电机的基本结构伺服电机由电机本体、编码器、控制器和电源组成。

1. 电机本体：伺服电机通常采用直流电机或交流电机作为驱动源。

电机本体通过控制器接收指令，并根据指令调整转速和位置。

2. 编码器：编码器是伺服电机的关键部件，用于测量电机转动的位置和速度。

编码器可以分为增量式编码器和绝对式编码器两种类型。

- 增量式编码器：通过检测转子转动的脉冲数来确定位置和速度。

每个脉冲对应一定的角度，通过计数脉冲数可以计算出转子的位置和速度。

- 绝对式编码器：通过每个位置点上的独特编码来确定位置和速度。

绝对式编码器可以直接读取转子的位置，无需进行脉冲计数。

3. 控制器：控制器是伺服电机的核心部件，负责接收指令、处理信号和控制电机运动。

控制器通常由微处理器、驱动电路和通信接口组成。

4. 电源：伺服电机需要稳定的电源供电，以保证电机运行的稳定性和可靠性。

二、伺服电机的工作原理伺服电机的工作原理可以简单概括为：接收指令-测量位置-比较误差-调整控制-输出动作。

1. 接收指令：控制器接收到来自外部的指令，指令可以是位置指令、速度指令或扭矩指令。

2. 测量位置：编码器测量电机转子的位置和速度，并将测量结果传输给控制器。

3. 比较误差：控制器将指令和测量结果进行比较，计算出误差值。

误差值表示实际位置与目标位置之间的差异。

4. 调整控制：控制器根据误差值和控制算法，计算出控制信号。

控制信号可以是电压、电流或脉冲等形式。

5. 输出动作：控制器将控制信号传输给电机本体，驱动电机转动。

电机根据控制信号调整转速和位置，使实际位置逐渐接近目标位置。

三、伺服电机的控制方式伺服电机可以通过不同的控制方式实现精确的位置和速度控制。

常见的控制方式包括位置控制、速度控制和扭矩控制。

伺服电机的工作原理伺服电机是一种常用的电动机，它具有高精度、高响应速度和高稳定性等特点，被广泛应用于机械控制系统中。

了解伺服电机的工作原理对于理解其应用和故障排除非常重要。

本文将详细介绍伺服电机的工作原理。

一、伺服电机的基本结构伺服电机由电机、编码器、控制器和驱动器组成。

电机负责转动，编码器用于反馈位置信息，控制器根据反馈信息调整电机的转动，驱动器则将控制信号转换为电机驱动信号。

二、伺服电机的工作原理1. 反馈系统伺服电机的核心是反馈系统，它通过编码器获取电机的实际位置信息，并将其与控制器设定的目标位置进行比较。

根据比较结果，控制器会调整驱动器的输出信号，使电机逐步接近目标位置。

当电机达到目标位置时，控制器会停止调整，保持电机稳定在目标位置上。

2. 控制器控制器是伺服电机系统的大脑，它接收编码器反馈的位置信息，并与设定的目标位置进行比较。

根据比较结果，控制器计算出电机需要的控制信号，并将其发送给驱动器。

控制器还可以根据需要进行速度和加速度的控制，以实现更精确的位置控制。

3. 驱动器驱动器是伺服电机系统的关键组件，它将控制器发送的控制信号转换为电机驱动信号。

驱动器根据控制信号的大小和方向，控制电机的转动。

驱动器还可以根据需要提供额外的保护功能，如过流保护、过热保护等。

4. 电机伺服电机通常采用直流电机或交流电机。

电机负责将电能转换为机械能，驱动机械系统的运动。

电机的转动速度和转动方向由驱动器控制，根据控制器的指令进行调整。

三、伺服电机的应用领域伺服电机广泛应用于需要精确位置控制的领域，如机床、自动化生产线、机器人等。

由于伺服电机具有高精度、高响应速度和高稳定性等特点，能够满足对位置、速度和力矩要求较高的应用场景。

例如，在机床上，伺服电机可以控制工件的位置和速度，实现精密加工。

在自动化生产线上，伺服电机可以控制输送带的速度和位置，确保产品的准确定位和运输。

在机器人上，伺服电机可以控制机械臂的运动，实现复杂的任务。

伺服电机的工作原理伺服电机是一种精密控制系统，广泛应用于工业自动化、机器人、CNC机床等领域。

它通过传感器和反馈系统来实现精确的位置控制和速度控制。

本文将详细介绍伺服电机的工作原理。

一、基本结构伺服电机由电机、编码器、控制器和电源组成。

电机是伺服系统的执行器，它将电能转换为机械能。

编码器用于测量电机转动角度和速度，并反馈给控制器。

控制器根据编码器的反馈信号，计算出电机应该输出的控制信号，并通过电源将控制信号传递给电机。

二、闭环控制伺服电机采用闭环控制系统，即通过不断的反馈和校正来保持电机的位置和速度的精确控制。

闭环控制系统由控制器、编码器和电机组成。

控制器接收编码器的反馈信号，计算出电机的误差，然后根据设定的控制算法，调整输出信号，使电机按照预定的位置和速度运动。

当电机的位置或速度发生变化时，编码器会重新测量并反馈给控制器，控制器根据反馈信号再次调整输出信号，使电机保持在预定的位置和速度。

三、PID控制PID控制是伺服电机常用的控制算法，它通过比较设定值和反馈值的差异，计算出一个控制偏差，并根据比例、积分和微分的系数来调整输出信号。

比例系数决定了控制器对误差的敏感程度，当误差较大时，输出信号会迅速调整，使电机快速响应。

积分系数用于积累误差，当误差持续存在时，输出信号会逐渐增加，以消除累积误差。

微分系数用于预测误差的变化趋势，当误差变化速度较快时，输出信号会相应调整，以平稳控制电机。

四、应用领域伺服电机广泛应用于各种需要精确控制的场景。

例如，工业自动化领域中的机械臂和自动装配线，伺服电机可以实现精确的位置控制和运动轨迹规划。

在机器人领域，伺服电机可以控制机器人的关节运动，使其能够完成复杂的动作和任务。

在CNC机床中，伺服电机可以实现高精度的切削和加工。

总结：伺服电机是一种精密控制系统，采用闭环控制和PID控制算法，通过传感器和反馈系统实现精确的位置和速度控制。

它在工业自动化、机器人和CNC机床等领域有着广泛的应用。
