PLC自动打铃控制器

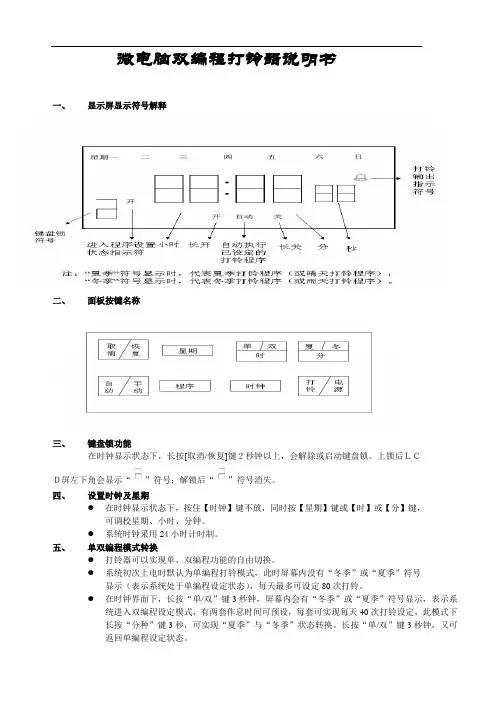

微电脑双编程打铃器说明书一、显示屏显示符号解释二、面板按键名称三、键盘锁功能在时钟显示状态下，长按[取消/恢复]键２秒钟以上，会解除或启动键盘锁。

上锁后ＬＣＤ屏左下角会显示“”符号；解锁后“”符号消失。

四、设置时钟及星期●在时钟显示状态下，按住【时钟】键不放，同时按【星期】键或【时】或【分】键，可调校星期、小时、分钟。

●系统时钟采用24小时计时制。

五、单双编程模式转换●打铃器可以实现单、双编程功能的自由切换。

●系统初次上电时默认为单编程打铃模式，此时屏幕内没有“冬季”或“夏季”符号显示（表示系统处于单编程设定状态），每天最多可设定80次打铃。

●在时钟界面下，长按“单/双”键3秒钟，屏幕内会有“冬季”或“夏季”符号显示，表示系统进入双编程设定模式，有两套作息时间可预设，每套可实现每天40次打铃设定，此模式下长按“分种”键3秒，可实现“夏季”与“冬季”状态转换。

长按“单/双”键3秒钟，又可返回单编程设定状态。

●“夏季”符号显示时，执行已设定的夏季打铃程序；“冬季”符号显示时，执行已设定的冬季打铃程序。

六、设置定时打铃程序●在“时钟”界面下，按【程序】键，可进入打铃程序设定界面，连续按【程序】键，可依次出现：“开――：――1”→“开――：――2”→……E:10,会有80次打铃时间设置状态（双编程时为40次打铃设置状态；DL-45型有45次打铃设置状态）。

以上每次打铃时间设置状态中，都须分别按【星期】、【时】、【分】键，准确设置星期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。

其中星期的设定有15种组合可选择：一二三四五六日→一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→……依次循环出现。

●最后出现“Ｅ：10”，是代表铃声时间长短（系统默认响铃时间为10秒），此时按【时】、【分】键可在1～99秒范围之间调整设定铃声长短；●按【取消/恢复】键时，会将当次打铃时间设置取消（显示“――：――”方能表示取消）或恢复出来；●在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若30秒未按任何键，系统会自动回到“时钟显示”状态；●在“时钟显示”状态下，按【自动/手动】键，可进行“开/自动/关”各状态的自由切换：开自动关当切换至“开”状态显示时：一直打铃（实现临时打铃）；当切换至“关”状态显示时：关闭所有打铃程序；当切换至“自动”状态显示时：系统自动执行已设定的打铃程序；●正常情况下，所有打铃程序设置完毕后，必须按【自动/手动】键将“自动”符号显示出来，以实现在“自动”状态下的自动打铃功能；●不使用的程序必须按【取消/恢复】键及时取消, （必须显示“――：――”才表示取消）。

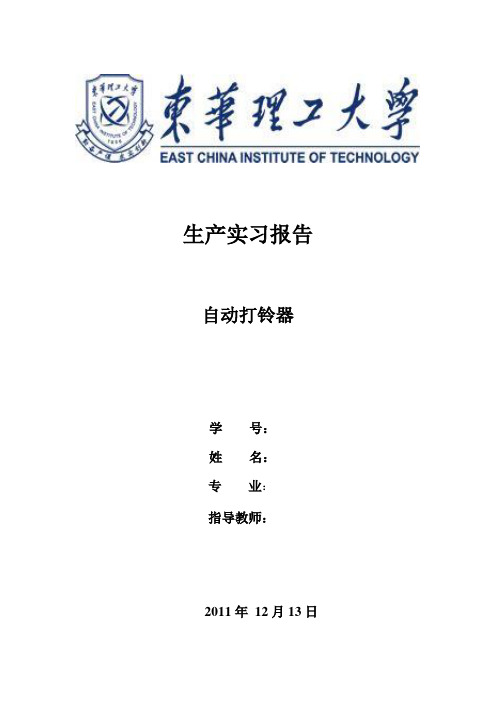

生产实习报告自动打铃器学号：姓名：专业：指导教师：2011年12月13日摘要自动打铃器可设定打铃的时间，性能可靠，外形美观，广泛使用于学校、机关、工厂、部队、医院、车站等单位，是自动化的工具。

打铃最原始是由人来打铃，而随着科技的增长对打铃的准确性和实时性有着越来越高的要求了，对于人工打铃会因为人的主观原因造成许多的误差，而由电子控制代替人工控制即可以节省人力，而且电子没有人的疲劳感，对于一项重复工作电子没有人的厌恶感。

文章介绍了一种以8951单片机为核心片可编程可擦除只读存储器并带有数码LED显示时、分、秒和以指示灯做标志的按键校时自动打铃关键词：打铃器、自动化、电子、单片机、存储器、数码管一、引言单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。

用单片机控制的自动打铃器，充分发挥单片机体积小，价格便宜，功耗低可靠性好等特点。

可用于学校作息，方便了广大师生。

二、总体设计方案1.设计思路利用单片机及定时器设计的一个时钟，在每次秒加1的计时过程中，都与规定的时间作比较，如果相等就进行开关电铃，不等则返回。

2.总体设计框图图1总体设计框图三、设计原理分析1.校时模式按下K1（模式选择键），将模式选择为校时模式（模式指示灯黄灯亮），K2，K3，K4分别为时钟加1键，分钟加1键，秒钟加1键，K5无用。

2.定时模式按下K1（模式选择键），将模式选择为定时模式（模式指示灯绿灯亮），K2为定时器组选择（本装置有24组定时器）键，K3，K4分别为定时器时钟加1键和定时器分钟加1键，K5为定时器状态选择键，每按K5一次，此组的定时器状态改变一次，并将此组数据存入内部存储器中。

3.工作模式按下K1（模式选择键），将模式选择为工作模式（模式指示灯红灯亮），K2，K3，K4，K5无用。

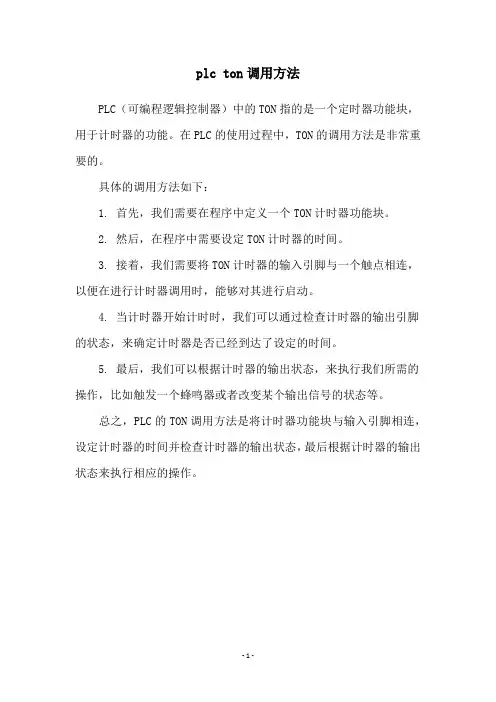

plc ton调用方法
PLC（可编程逻辑控制器）中的TON指的是一个定时器功能块，用于计时器的功能。

在PLC的使用过程中，TON的调用方法是非常重要的。

具体的调用方法如下：
1. 首先，我们需要在程序中定义一个TON计时器功能块。

2. 然后，在程序中需要设定TON计时器的时间。

3. 接着，我们需要将TON计时器的输入引脚与一个触点相连，以便在进行计时器调用时，能够对其进行启动。

4. 当计时器开始计时时，我们可以通过检查计时器的输出引脚的状态，来确定计时器是否已经到达了设定的时间。

5. 最后，我们可以根据计时器的输出状态，来执行我们所需的操作，比如触发一个蜂鸣器或者改变某个输出信号的状态等。

总之，PLC的TON调用方法是将计时器功能块与输入引脚相连，设定计时器的时间并检查计时器的输出状态，最后根据计时器的输出状态来执行相应的操作。

- 1 -。

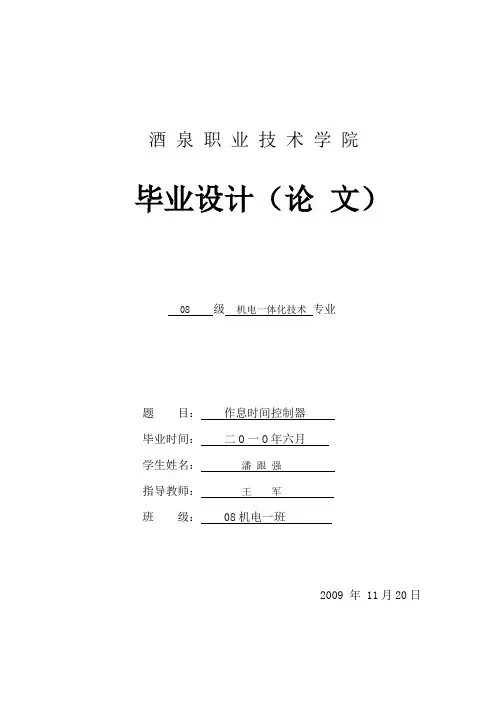

酒泉职业技术学院毕业设计（论文）08级机电一体化技术专业题目：作息时间控制器毕业时间：二O一O年六月学生姓名：***指导教师：**班级： 08机电一班2009 年 11月20日酒泉职业技术学院11届各专业毕业论文（设计）成绩评定表作息时间控制器摘要：PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。

关键词：可编程控制器；数字运算操作；PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

毕业设计的题目是《作息时间控制器》控制的设计，用时间来控制自动打铃，开（熄）学生宿舍灯等。

目的是为了考查学生对所学知识的综合运用能力，以及对不同程序控制之间的融汇贯通。

在查阅有关的资料及手册的基础上，掌握与设计有关的基础知识，提高自己设计、分析程序的能力。

通过制作电路板，解决实际问题，提高自己的动手能力。

在指导老师的悉心指导及本组成员的共同努力下，完成了0~24小时循环显示的程序、自动打铃程序、开（熄）学生宿舍灯程序的设计，及电路板的制作。

通过本次设计领悟了作为一名技术员所具备分析、解决问题的能力，为今后的工作打下基础。

由于时间仓促、能力有限，程序难免有不足之处，请老师批评指正。

参考文献1、三菱电机.FX1N编程手册2002.2、廖常初.《PLC基础与应用》机械工业出版社2008.13、稿钦和.《PLC应用与开发案例精选》人民邮电出版社2008.5PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。

PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

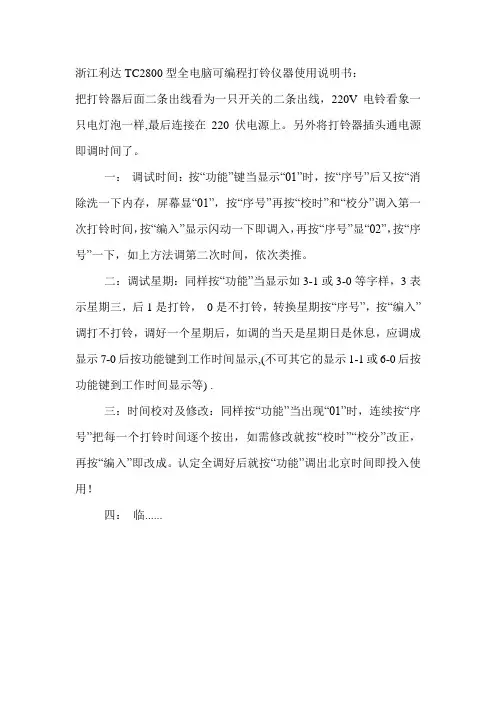

浙江利达TC2800型全电脑可编程打铃仪器使用说明书：把打铃器后面二条出线看为一只开关的二条出线，220V电铃看象一只电灯泡一样,最后连接在220伏电源上。

另外将打铃器插头通电源即调时间了。

一：调试时间：按“功能”键当显示“01”时，按“序号”后又按“消除洗一下内存，屏幕显“01”，按“序号”再按“校时”和“校分”调入第一次打铃时间，按“编入”显示闪动一下即调入，再按“序号”显“02”，按“序号”一下，如上方法调第二次时间，依次类推。

二：调试星期：同样按“功能”当显示如3-1或3-0等字样，3表示星期三，后1是打铃，0是不打铃，转换星期按“序号”，按“编入”调打不打铃，调好一个星期后，如调的当天是星期日是休息，应调成显示7-0后按功能键到工作时间显示,(不可其它的显示1-1或6-0后按功能键到工作时间显示等) .三：时间校对及修改：同样按“功能”当出现“01”时，连续按“序号”把每一个打铃时间逐个按出，如需修改就按“校时”“校分”改正，再按“编入”即改成。

认定全调好后就按“功能”调出北京时间即投入使用！四：临......从光盘安装打印系统1.请勿将USB 电缆插到计算机系统中。

2.关闭所有程序。

3.插入光盘。

4.如果HP 打印系统安装程序在30 秒后还未启动，请完成步骤5 至7。

5.选择任务栏上开始菜单下的运行。

6.浏览至光驱的根目录。

7.选择HPSETUP.EXE 文件，单击打开，然后单击确定。

8.根据提示操作。

卸载程序安装打印系统后，要删除所有HP 打印系统组件，请使用HP LaserJet M1005 MFP 程序组中的卸载图标。

启动卸载程序1.从开始菜单，在HP LaserJet M1005 MFP程序组中，单击HP LaserJetM1005 MFP 卸载图标。

2.打印系统会引导您删除所有打印系统组件。

注：如果已进行典型安装，并且未安装任何其它HP 设备，则还需要执行下列步骤 1 和2。

上课铃声plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理，掌握其功能与操作方法。

2. 学生能了解上课铃声控制系统的需求，结合PLC技术设计出合理、高效的控制系统。

3. 学生掌握相关的电气原理，如电路图识别、元件功能等。

技能目标：1. 学生能运用所学知识，独立完成PLC程序编写，实现上课铃声的自动控制。

2. 学生具备实际操作能力，能对PLC设备进行调试和故障排查。

3. 学生能够通过小组合作，完成整个上课铃声PLC控制系统的设计与实施。

情感态度价值观目标：1. 学生培养对自动化技术的兴趣，提高创新意识和实践能力。

2. 学生在学习过程中，养成积极思考、主动探究的良好习惯。

3. 学生通过小组合作，培养团队协作精神，增强沟通能力。

本课程针对高年级学生，结合学科特点和教学要求，将知识目标、技能目标和情感态度价值观目标进行分解，旨在让学生在实际操作中掌握PLC技术，提高解决实际问题的能力，同时培养良好的团队合作精神和价值观。

，以下是教学内容：二、教学内容本章节教学内容将围绕以下三个方面展开：1. PLC基础知识：通过课本第3章“可编程逻辑控制器”，使学生了解PLC的基本原理、结构和功能，掌握PLC的编程方法和操作步骤。

2. 上课铃声控制系统设计：结合课本第4章“PLC控制系统设计”，让学生学习如何分析控制需求，设计合理的PLC控制系统。

具体内容包括：- 铃声控制需求分析- PLC选型及I/O分配- 控制程序编写- 系统调试与优化3. 实践操作与小组合作：以课本第5章“PLC应用实例”为参考，安排以下实践活动：- 学生分组，明确各自职责- 实际操作PLC设备，完成上课铃声控制系统的设计与实施- 故障排查与程序优化本教学内容按照由浅入深、循序渐进的原则进行安排，确保学生能够系统地掌握PLC知识，将理论应用于实践，提高解决实际问题的能力。

同时，注重小组合作与沟通，培养学生团队协作精神。

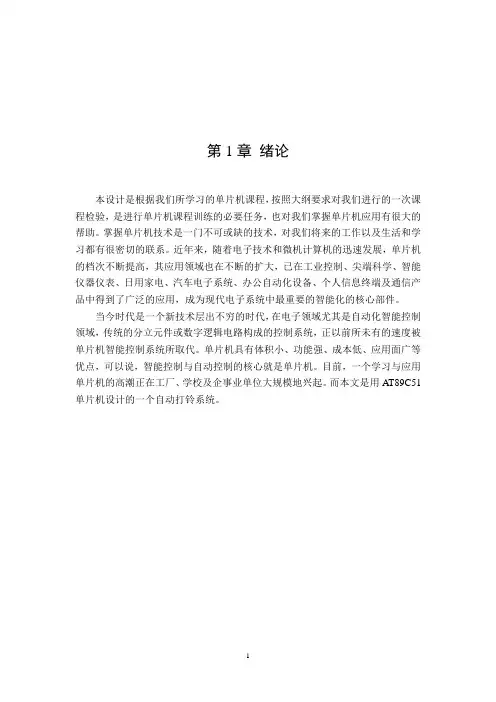

第1章绪论本设计是根据我们所学习的单片机课程，按照大纲要求对我们进行的一次课程检验，是进行单片机课程训练的必要任务，也对我们掌握单片机应用有很大的帮助。

掌握单片机技术是一门不可或缺的技术，对我们将来的工作以及生活和学习都有很密切的联系。

近年来，随着电子技术和微机计算机的迅速发展，单片机的档次不断提高，其应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到了广泛的应用，成为现代电子系统中最重要的智能化的核心部件。

当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未有的速度被单片机智能控制系统所取代。

单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。

而本文是用AT89C51单片机设计的一个自动打铃系统。

第2章总体设计思想2.1 基本原理利用单片机的基本原理和功能，控制自动打铃控制器，掌握单片机的最小电路和单片机最常见的外围扩展电路，利用C语言编程并结合单片机开发板上的功能设计实现一个综合程序“单片机多功能打铃器控制器”，完成常见外围组件的驱动。

2.2 设计框图图2.1 硬件电路设计设定51单片机工作在定时器工作方式1，每100ms产生一次中断，利用软件将基准100ms单元进行累加，当定时器产生10次中断就产生1S信号，这时秒单元加1。

同理，对分单元时单元和上下午单元计数，从而产生秒，分，时，上下午的值，通过五位七段显示器进行显示。

本系统采用四个按键，1键为功能键，另外三个做控制键。

按一下1键进入时间设置，接着按2键选择需要调整的位，按3键进行加数，按4键进行减数，按两下1键调整结束时钟继续走动。

当时钟时间与设置时间一致时，驱动电路动作进行打铃，按时间点不同打铃规则不同，此时按2键强制灭铃。

本PLC作为核心控制器，通过编程实现对校园时间的精确控制，包括打铃、广播及宿舍灯等设备的自动化管理。系统由硬件和软件两部分组成，硬件包括PLC控制器、继电器、数码管显示器等，软件则是根据实际需求编写的PLC程序。通过合理的输入输出点分配和硬件选择，系统实现了对作息时间的无人化、科学化管理和操作。该设计不仅保证了时间控制的准确性，还具备在特殊情况下灵活调整时间的优势。此外，系统硬件设备结构简单，易操作，准备度高，系统灵活性、实用性强，且成本低廉，非常适用于各类院校的作息时间控制需求。

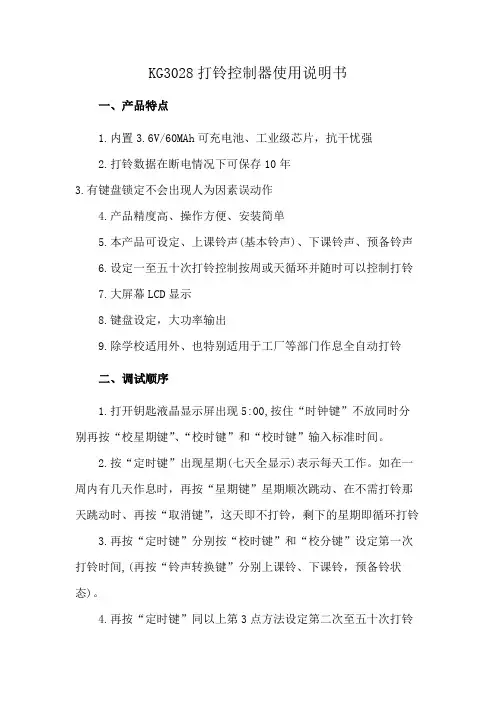

KG3028打铃控制器使用说明书一、产品特点1.内置3.6V/60MAh可充电池、工业级芯片，抗干忧强2.打铃数据在断电情况下可保存10年3.有键盘锁定不会出现人为因素误动作4.产品精度高、操作方便、安装简单5.本产品可设定、上课铃声(基本铃声)、下课铃声、预备铃声6.设定一至五十次打铃控制按周或天循环并随时可以控制打铃7.大屏幕LCD显示8.键盘设定，大功率输出9.除学校适用外、也特别适用于工厂等部门作息全自动打铃二、调试顺序1.打开钥匙液晶显示屏出现5:00,按住“时钟键”不放同时分别再按“校星期键”、“校时键”和“校时键”输入标准时间。

2.按“定时键”出现星期(七天全显示)表示每天工作。

如在一周内有几天作息时，再按“星期键”星期顺次跳动、在不需打铃那天跳动时、再按“取消键”，这天即不打铃，剩下的星期即循环打铃3.再按“定时键”分别按“校时键”和“校分键”设定第一次打铃时间,(再按“铃声转换键”分别上课铃、下课铃，预备铃状态)。

4.再按“定时键”同以上第3点方法设定第二次至五十次打铃时间和铃声状态5.如不需五十六次打铃定时按“时钟键：，返回标准时间6.如设定错误或取消设定按“取消键”，再按一次恢复原来的设定7.无设定时显示(--:--)8.检查：按“定时键”检查所设定的时间是否正确9.修改：请在该设定处按“取消键”，然后重新设定该次打铃时间10.结束检查：按“时钟键”结束检查及设定，显示标准时间11.手动控制：按“手动键”即可实再随意的打铃(基本铃声)12.铃声转换：在设定定时状态按“铃声转换键”分别上课铃、下课铃、预备铃13.锁定键盘：控制器调试完毕后,按“时钟键”不放同时再按“取消键”在显示器中下部出现三角形锁定符号放手，此除“手动键”可临时打铃外、其余一切按键不起作用(开锁时重复上述操作，锁定符号消失)。

14.连接方法：接上电铃、插上电源、面板上红灯亮表示控制器与电源接通，打开电源开关(ON方向)，按一下“手动键“红绿灯亮同时电铃接通。

【摘要】本文用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。

该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。

1.1方案论证设计采用PLC控制方式，选用三菱 Fx2N PLC作控制器，有24个输入点，24个输出点，继电器输出，时间显示用4个数码管,星期显示用l个数码管,完成本设计要求的各项指标，实现作息时间控制的目的。

PLC作息时间控制器采用数码显示，能够准确显示分、时、星期，在一定的时间内能够自动打铃，放、关广播，放、关音乐，开熄学生宿舍灯，且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。

此外，该PLC作息时间控制器还设置了手动按钮，用于调整分、时、星期。

1.2 控制要求作息时间控制器的控制要求如下；（1）间显示调整到当前的日期及时间。

可按所设置的时间要求打铃。

可根据作息时间控制器的控制要求如下；（2）开机时初始状态显示为00时00分，显示星期为“星期一”。

按下启动按钮，控制器开始计时工作。

（3）能将时需要控制其他装置。

（4）作息时间表（此处只列出冬季作息时间表）见表1。

（5）设置相应的手动按钮，使控制器使用更加方便。

（6）为了便于广大师生过好双休日，从星期五下午晚餐开始至星期日下午18：00停止打铃。

表1 PLC作息时间控制器冬季作息时间表2.1 输入输出点分配作息时间PLC控制器输入输出点分配表见表2。

表2 作息时间PLC控制器输入输出点分配表2.2 控制系统的硬件设计作息时间PLC控制器接线图如附图(1)所示。

2.3 控制系统的程序设计2.3.1 秒脉冲程序的设计秒脉冲程序梯形图如图1所示。

图1 作息时间PLC控制器秒脉冲程序梯形图当按下SB0时，X0闭合，发出启动信号，使辅助继电器M200线圈得电并自锁。

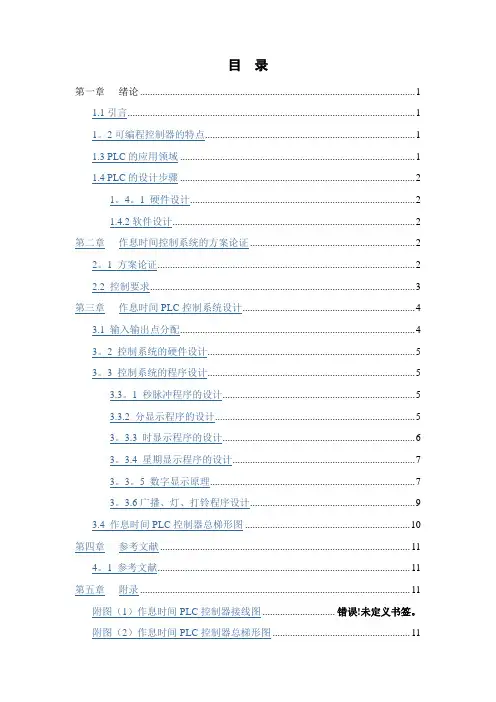

目录第一章绪论 (1)1.1引言 (1)1。

2可编程控制器的特点 (1)1.3 PLC的应用领域 (1)1.4 PLC的设计步骤 (2)1。

4。

1 硬件设计 (2)1.4.2软件设计 (2)第二章作息时间控制系统的方案论证 (2)2。

1 方案论证 (2)2.2 控制要求 (3)第三章作息时间PLC控制系统设计 (4)3.1 输入输出点分配 (4)3。

2 控制系统的硬件设计 (5)3。

3 控制系统的程序设计 (5)3.3。

1 秒脉冲程序的设计 (5)3.3.2 分显示程序的设计 (5)3。

3.3 时显示程序的设计 (6)3。

3.4 星期显示程序的设计 (7)3。

3。

5 数字显示原理 (7)3。

3.6广播、灯、打铃程序设计 (9)3.4 作息时间PLC控制器总梯形图 (10)第四章参考文献 (11)4。

1 参考文献 (11)第五章附录 (11)附图（1）作息时间PLC控制器接线图 ............................. 错误!未定义书签。

附图（2）作息时间PLC控制器总梯形图 (11)第一章绪论1。

1引言本文介绍一种用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。

该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。

作息时间控制；PLC;软件设计1。

2 可编程控制器的特点20世纪60年代末，为了克服传统继电器的种种应用上的缺点,人们研制出了一种先进的自动控制设备-——PLC，由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。

现在PLC作为用于工业生产过程控制的专用计算机，与商家、家用的微机不同，由于控制对象的复杂性，使用环境的特殊性和工作运行的连续性,使其在设计上有许多特点.（1）可靠性高,抗干扰能力强；（2）接口模块功能强、品种多；（3）硬件配套齐全，用户使用方便，适应性强；（4）编程方法简单、直观；（5）系统的设计/安装、调试工作量少;（6）维修工作量小、维护方便;（7）体积小、耗能低、重量轻.1。

Ｐ Ｔ ２ ２ ７ ２ 接 收信 号 。 控 制 电 铃 工 作 。
关键 词 ； 电铃 ；控 制 器 ；设 计
中 图 分 类 号 ：ＴＰ ２ ７ ３ ． ５
文 献 标 识 码 ：Ａ
０ 引 言
同构成 自动打铃 控制 器 。
电铃 广 泛应 用于学 校 、 机关 及事 业单 位 ， 门卫手 动 控 制 电铃经 常 出现响 铃 不 准 和 时长 不 准 的现 象 ， 而 且 控 制 电铃 需 专 门布线 ， 特别是 学 校教学 楼 ， 每个 楼都 需
收 稿 日期 ：２ ０ １ ２ 一 ｌ １ — ０ ５ ； 修 回 日期 ：２ ０ １ ３ — ０ １ — ２ ０
作 者 简 介 ；宗 明超 （ １ ９ ８ ８ 一 ） ，男 ，山 东 滕 州 人 ，在 读 硕 士 研 究 生 ，主 要 研 究方 向 为嵌 入 式 开 发 与 应 用
２ ０ １ ３年 第 ２期
广 播 式 自动打 铃 控 制 器设 计
宗 明 超 ， 文 方
（ 贵州大学，贵州 贵阳 ５ ５ ０ ０ ２ ５ ） 摘 要 ：为 了解 决 电 铃 手 动 控 制 打 铃 可 靠 性 差 、 噪 声 多及 布 线 问 题 ， 设 计 了一 种 以 ＡＴ ８ ９ Ｃ ５ １单 片 机 为 核 心 ， 以 ７段 数 码 管 显 示年 、 月 、 日、 时 、分 和 星期 ， 时钟 芯 片 Ｄ Ｓ １ ２ ８ ８ ７计 时并 校 时 的无 线 电铃 控 制 器 。单 片 机 根 据 时钟 信 号 及 事 先 编 好 的 打 铃 表 来 控 制 发 射 端 编 码 芯 片 Ｐ Ｔ ２ ２ ６ ２发 射 信 号 ， 据 此 相 应 的 接 收 端 解 码 芯 片
要 布线 ， 浪费 很大 ， 这些 布线 在建 设施 工 中需要 单独 完

一．设计题目：自动打铃器二．设计要求:1．有数字钟功能；（不包括校时等功能）2．可设置六个时间，定时打铃；3．响铃5秒钟。

三.设计思路：1．为使电路有计时功能，分别用两个74160设置成60进制和24进制计数器。

2．将已经完成的两个60进制和一个24进制计数器进位连接，完成时、分、秒的计数功能。

3．用74161设计成分频器，将给出的732HZ的频率进行分频，得到频率为1HZ，周期为1s的时钟脉冲，作为时钟输入信号。

4．用74161设置成8进制计数器， 74151八选一数据选择器和BCD——七段7449译码器设计成电路完成数字显示功能，用高频信号快速扫描做成扫描显示电路。

5．用或门，与门，或非门实现定时分别为1时、2时、3时、4时、5时、6时的功能。

6．用D触发器做成响铃5秒的响铃电路。

四，设计过程1．时钟模块用两个74160采用整体置数法分别构成60进制计数器（如图一）和24进制计数器（如图二），用两个60进制和一个24进制计数器分别完成秒，分，时的计时功能，然后将三者依次异步连接（如图三），实现24小时计时功能。

图一六十进制计数器六十进制计数器仿真图图二二十四进制计数器二十四进制计数器仿真波形图三二十四小时计时功能原理图二十四小时计时功能仿真原理波形2．分频电路用三个74161构成732进制的分频电路（如图四），得到输出1HZ的频率，使输出信号周期为1秒。

图四 732分频电路分频电路波形图3.扫描电路扫描电路由74161构成的八进制计数器（如图五），四个八选一数据选择器74151、时钟模块和7449七段译码器构成（如图六）：图五八进制计数器八进制计数器仿真波形图六扫描电路总图扫描电路波形图4.响铃电路用四个D触发器做成一个移位寄存器，使最后的触发器能在五个脉冲的时间输入为1，构成响铃五秒的响铃电路。

如图七：图七响铃5秒电路响铃电路波形图5．打铃器利用或门，与门，或非门从24小时记时器中选出六个时间点，设置为1时，2时，3时，4时，5时，6时响铃，与响铃模块连接起来控制响铃，做成响铃五秒钟的打铃器，如图八：图八打铃器电路打铃器电路波形6．总电路将分频电路，扫描电路与打铃器连接起来，得到总电路，如图九：图九自动打铃器电路总图自动打铃器波形图五，硬件测试及结果对各个模块进行编译，仿真后，将总电路下载到实验箱，并进行相应的外部电路连线，对设计的电路进行硬件仿真，对电路进行校正，时间显示和定时打铃并且响铃时间为五秒钟都能实现，因此符合电路的设计要求。

plc自动控制原理PLC自动控制原理一、引言PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。

它采用可编程的存储器，用来存储程序、执行逻辑判断、进行运算处理，并通过输入输出模块与外部设备进行通信。

本文将对PLC自动控制原理进行探讨。

二、PLC的基本组成PLC主要由中央处理器、存储器、输入模块、输出模块和通信模块等基本组成部分构成。

中央处理器是PLC的核心部件，负责执行存储器中存储的程序指令。

存储器用于存储程序和数据，包括RAM （随机存取存储器）和ROM（只读存储器）两种类型。

输入模块将外部信号转换为PLC可以识别的电信号，输出模块则将PLC产生的电信号转换为控制信号输出给外部设备。

三、PLC的工作原理PLC的工作原理可以简单分为输入、处理和输出三个阶段。

首先，输入模块将外部传感器、按钮等设备采集到的信号转换为电信号并输入给PLC。

PLC的中央处理器根据存储器中的程序指令进行逻辑判断、运算处理，并根据处理结果控制输出模块产生相应的电信号。

最后，输出模块将这些电信号转换为控制信号输出给执行机构，从而实现对外部设备的控制。

四、PLC的程序设计PLC的程序设计是PLC自动控制的核心。

程序设计的目的是根据控制要求，编写逻辑运算、判断和输出控制的程序指令。

PLC的程序设计语言主要有指令表语言（IL）、梯形图语言（LD）和结构化文本语言（ST）等。

程序设计的关键是根据实际控制要求，合理设计程序结构，确保程序的可靠性和高效性。

五、PLC的应用领域PLC广泛应用于工业自动化控制领域，如机械制造、电力系统、化工、交通运输等。

以机械制造为例，PLC可以用于控制机器人、传送带、装配线等设备的运行和协调。

在电力系统中，PLC可以用于电力调度、保护和监控等方面。

在化工领域，PLC可以用于控制反应釜、温度传感器、流量控制阀等设备。

交通运输领域中，PLC可以用于控制交通信号灯、电动门、电梯等设备的运行和协调。

数字电子技术课程设计题目：自动打铃器学院：计算机与电气自动化学院专业：电气工程及其自动化班级：电气工程0902班学号： 200902011110学生姓名：李慧敏指导教师：朱爱英烟台南山学院教务处制摘要为方便人们的日常生活，优化学校、机关等单位的计时系统，采用以数字电路为基础设计了一种的自动打铃器。

本电路由电源，显示电路，按键控制电路，功放电路四部分组成。

这次设计利用了数字芯片555的定时和计数功能，来完成时间的计时、校时和定时功能。

用LM12864液晶显示时、分、秒。

选用蜂鸣器模拟现实的电铃实现打铃，其中计时和定时功能是软件为主，硬件为辅。

而校时功能是软件为辅，由外部按键控制，实现加一与减一的操作。

本次设计利用函数信号发生器来进行脉冲信号的输出、利用74160N来设置十进制和六进制的进位输出、利用数码显示器来显示时间、利用或门、与门、非门、与非门、等电路元件进行组合、级联后得到设计所要求的电路图。

关键词：计时，校时，定时，自动打铃目录摘要................................................................... - 1 - 第一章绪论............................................................. - 3 -1.1 课题背景........................................................ - 3 -1.2 自动打铃器的简介................................................ - 3 - 第二章方案设计......................................................... - 3 -2.1 方案论证........................................................ - 3 -2.2 方案分析........................................................ - 4 - 第三章电路设计......................................................... - 4 -3.1 设计过程........................................................ - 4 -3.2 总体设计框图.................................................... - 5 -3.3 分频电路........................................................ - 7 -3.4 扫描电路，即时间显示功能的实现.................................. - 7 -3.5 响铃电路........................................................ - 7 -3.6 打铃器.......................................................... - 7 - 第四章调试与仿真....................................................... - 8 -4.1 测试计时系统.................................................... - 9 -4.2 测试校时系统.................................................... - 9 -4.3 测试定时系统.................................................... - 9 - 第五章总结............................................................. - 9 - 参考文献............................................................... - 10 -第一章绪论1.1 课题背景随着科学技术的发展，原来老式的打铃器已渐渐淡出人们的生活，为方便人们的日常生活，优化学校、机关等单位的计时系统，采用数字电路为基础设计的自动打铃器，此设计利用了数字芯片的定时和计数功能。

KG300T微电脑打铃控制器使用说明书一、功能和用途本产品能根据用户设定的时间，可以用做工厂、学校、机关自动打铃控制。

如果配相应的语言片，还可以作为家庭、机关里日程安排的语音提示，实现自动、及时准确的警示作用。

二、特点1、可直接控制电铃（打铃器触点容量10A阻性）；2、每天走时误差及打铃误差小于0.5秒；3、每天可设20级打铃；4、液晶显示、中文界面、安装方便；5、打铃时间可按天或周循环。

6、打铃延迟时间1秒～99秒可调；7、打铃间隔时间1分～99分可调；8、具有手动打铃功能。

三、定时打铃设置1、调时钟：按住“时钟”键不入的同时再依次按“校星期”键、“校时”键、“校分”键，分别将以上时间参数按标准进行调整即可。

2、打铃时间参数设置：2.1、打铃时间设置：按动“定时”键，液晶显示屏则显示“1开”（第一组可铃设置提示），可按所需时间参数分别按动“校时”、“校分”键进行设置，如时间参数设置完毕后，再对所需星期参数进行设置。

2.2、星期参数设置按动“校星期”键则有如下几种情况供选择：①单日设定：（一或二或三……或日）②一三五③二四六④六日⑤一二三⑥四五六⑦一二三四五⑧一二三四五六⑨一二三四五六日如需打铃器一星期七日均工作，则可选第⑨种情况，其它依次类推。

如需重新设置可按动“取消恢复”键使所设的开启时间显示“”3、打铃延迟时间、间隔时间设置：3.1、待“1开”、“2开”……“20开”设置完毕后，再继续按动“定时”键则显示屏出现“H10”，此时可按动“校分”键可调整打铃延迟时间（1～99秒内可调），如不进行调校则默认为10秒。

3.2、待打铃延迟时间设置完毕后，再继续按动“定时”键，则显示屏出现“45”，此时可按动“校分”键调整打铃间隔时间（1～99min 内可调），如不调整，默认打铃间隔时间45min。

待上述设置完毕后，按下“时钟”键即进入设定的工作状态。

4、在设置上述参数时，如在30秒内未按动任何键，液晶显示屏恢复标准时间，如继续设置打铃参数，则可重新按动“定时”键进行调整，只至调整到所需参数位置。

军达产品使用说明书一、功能和用途：本产品以高性能微电脑芯片为核心，可根据用户设定进行自动打铃，单编程实现每天80次打铃；双编程实现2*40次打铃，打铃铃声时间长短可调节，具有走时准确、操作方便等特点，广泛应用于学校与企事业单位的自动打铃控制。

二、主要性能指标：◆适用电源范围：160～240VAC，50/60/Hz；◆消耗功率：＜1VA；◆环境温度：-25~50℃；◆控制功率：阻性20A感性16A；◆相对湿度：＜95%；◆时钟模式：24小时制；◆打铃时间长短：1~59秒可调；◆控制周期：日循环或周循环，一周内可任意设置哪几天不打铃；◆工作模式：有自动，手动，关机方式。

可临时打铃，随时停铃；◆打铃次数：单编程有80次，双编程有2X40次；◆夏季冬季作息时间转换，无须重新设定程序，直接切换；◆可随时修改编辑程序，掉电可保护已设定的程序；◆智能键盘锁，防止未经授权任意改动程序；◆计时误差：＜±１秒/天。

走时误差可校正。

三、使用说明：§时钟状态设定/调整在时钟显示界面，按住[时钟]键不放，同时按[小时]或[分钟]或[星期]键时可调整时钟或星期；按[自动/手动]键,可进行[开/自动/关]状态转换，当指向“开”状态时，实现临时打铃，符号移至“自动”或“关”则停；当指向“关”状态时，一直关闭，实现随时停铃功能；§打铃程序设定1、键盘锁的操作：在时钟显示界面，长按[取消/恢复]键超过2秒钟以上会解除或设定键盘锁，上锁后LCD显示屏左下角显示[（3）、按[星期]键可调整各次定时打铃之星期，此时连续按[星期]键，会依次显示：一二三四五六日→一→二→三→四→五→六→日→一二三四五→六日→一二三四五六→一三五→二四六→一二三→四五六→二三四五六→....反复循环。

5、按[取消/恢复]键时会将该次打铃设置取消或恢复出来。

6、最后一组“E：10”代表铃声时间长短，系统默认为秒，按[时]和[分]可以在1-99秒之间调整。
