BP神经网络与PID控制的结合

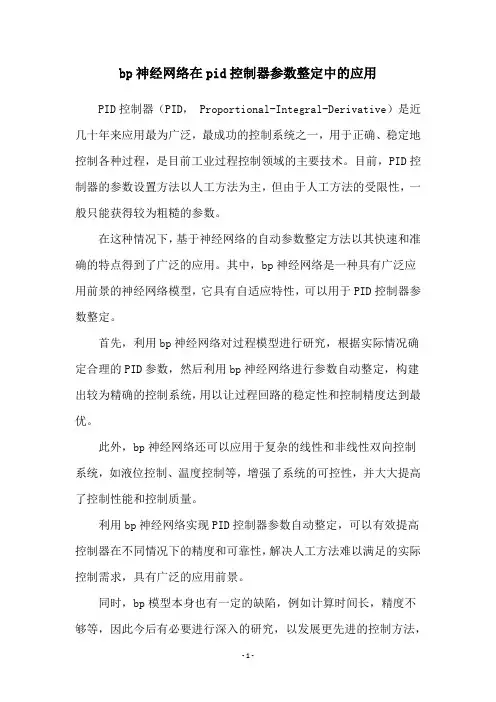

bp神经网络在pid控制器参数整定中的应用PID控制器（PID， Proportional-Integral-Derivative）是近几十年来应用最为广泛，最成功的控制系统之一，用于正确、稳定地控制各种过程，是目前工业过程控制领域的主要技术。

目前，PID控制器的参数设置方法以人工方法为主，但由于人工方法的受限性，一般只能获得较为粗糙的参数。

在这种情况下，基于神经网络的自动参数整定方法以其快速和准确的特点得到了广泛的应用。

其中，bp神经网络是一种具有广泛应用前景的神经网络模型，它具有自适应特性，可以用于PID控制器参数整定。

首先，利用bp神经网络对过程模型进行研究，根据实际情况确定合理的PID参数，然后利用bp神经网络进行参数自动整定，构建出较为精确的控制系统，用以让过程回路的稳定性和控制精度达到最优。

此外，bp神经网络还可以应用于复杂的线性和非线性双向控制系统，如液位控制、温度控制等，增强了系统的可控性，并大大提高了控制性能和控制质量。

利用bp神经网络实现PID控制器参数自动整定，可以有效提高控制器在不同情况下的精度和可靠性，解决人工方法难以满足的实际控制需求，具有广泛的应用前景。

同时，bp模型本身也有一定的缺陷，例如计算时间长，精度不够等，因此今后有必要进行深入的研究，以发展更先进的控制方法，使之能够更全面地运用于工业过程中。

综上所述，基于bp神经网络的PID控制器参数整定技术是当今应用技术中的一个热点，具有巨大的应用潜力。

它可以有效改善PID 控制系统的性能，并且能够满足不同应用场合的需求，为工业过程控制技术的发展提供了有力的支持。

未来，将继续围绕bp神经网络模型，进行系统的性能分析及参数设计，以更好地服务工业过程控制的发展。

基于BP神经网络的PID控制系统设计一、引言PID（Proportional-Integral-Derivative）控制器是一种常用的自动控制器，其通过测量系统的输出偏差，根据比例、积分和微分三个因素来控制系统的输出。

然而，传统的PID控制器难以适应复杂、非线性和时变的系统，对于这类系统的控制，神经网络已经被证明是一种有效的方法。

本文将介绍基于BP神经网络的PID控制系统设计。

二、BP神经网络简介BP神经网络（Backpropagation Neural Network）是一种常用的前向反馈型人工神经网络，其通过反向传播算法来训练网络参数，从而实现对输入数据的学习和预测。

BP神经网络拥有多层神经元，每个神经元都与下一层神经元相连，并通过权重和阈值来传递和处理输入信息。

三、PID控制器简介PID控制器由比例（Proportional）、积分（Integral）和微分（Derivative）三个部分组成，其控制输出的公式为：u(t) = Kp * e(t) + Ki * ∑e(t)dt + Kd * de(t)/dt其中，u(t)为控制器的输出，Kp、Ki、Kd为控制器的三个参数，e(t)为系统的输出偏差，∑e(t)dt为偏差的积分项，de(t)/dt为偏差的微分项。

1.数据采集和预处理：首先需要采集系统的输入和输出数据，并对其进行预处理，包括数据归一化和滤波处理等。

2.神经网络设计和训练：根据系统的输入和输出数据，设计BP神经网络的结构，并使用反向传播算法来训练网络参数。

在训练过程中，根据系统的输出偏差来调整比例、积分和微分三个参数。

3.PID控制器实现：根据训练得到的神经网络参数，实现PID控制器的功能。

在每个控制周期内，根据系统的输出偏差来计算PID控制器的输出，将其作为控制信号发送给被控制系统。

4.参数调优和性能评估：根据控制系统的实际情况，对PID控制器的参数进行调优，以提高系统的控制性能。

基于BP神经网络的PID控制器设计PID控制器是一种常用的控制器，可以通过根据系统的误差、历史误差和误差的变化率来计算控制信号，从而实现对系统的控制。

传统的PID控制器可以通过调节PID参数来实现对系统动态特性的控制，但是参数调节过程往往需要经验和反复试验，而且很难实现对非线性系统的精确控制。

近年来，基于BP神经网络的PID控制器设计方法得到了广泛的关注。

BP神经网络是一种常用的人工神经网络模型，可以通过训练得到输入与输出之间的映射关系。

在PID控制器设计中，可以将误差、历史误差和误差的变化率作为BP神经网络的输入，将控制信号作为输出，通过训练神经网络来实现对控制信号的合理生成。

1.数据预处理：首先需要采集系统的输入输出数据，包括系统的误差、历史误差和误差的变化率以及相应的控制信号。

对这些数据进行归一化处理，以便神经网络能够更好地学习和训练。

2.网络结构设计：根据系统的特性和要求，设计BP神经网络的输入层、隐藏层和输出层的神经元数量。

通常情况下，隐藏层的神经元数量可以根据经验设置为输入层和输出层神经元数量的平均值。

3.训练网络：采用反向传播算法对神经网络进行训练，以获得输入和输出之间的映射关系。

在训练过程中，需要设置学习率和动量系数，并且根据训练误差的变化情况来确定训练的终止条件。

4.参数调整：将训练得到的神经网络与PID控制器相结合，根据神经网络的输出和系统的误差、历史误差和误差的变化率来计算控制信号，并通过对PID参数的调整来实现对系统的控制。

1.适应能力强：BP神经网络能够通过训练来学习系统的动态特性，从而实现对非线性系统的精确控制。

2.自适应性高：BP神经网络能够根据实时的系统状态来实时调整控制信号，从而实现对系统动态特性的自适应控制。

3.参数调节方便：通过BP神经网络的训练过程，可以直接得到系统的输入和输出之间的映射关系，从而减少了传统PID控制器中参数调节的工作量。

4.系统稳定性好：基于BP神经网络的PID控制器能够根据系统状态及时调整控制信号，从而提高了系统的稳定性和鲁棒性。

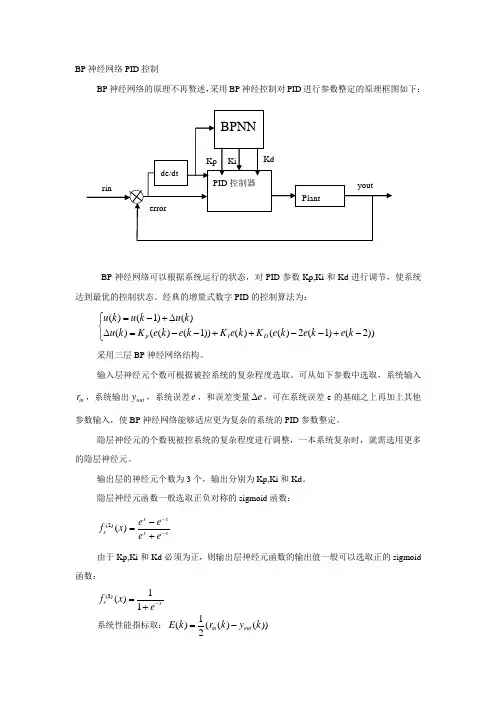

BP 神经网络PID 控制BP 神经网络的原理不再赘述，采用BP 神经控制对PID 进行参数整定的原理框图如下：BP 神经网络可以根据系统运行的状态，对PID 参数Kp,Ki 和Kd 进行调节，使系统达到最优的控制状态。

经典的增量式数字PID 的控制算法为：()(1)()()(()(1))()(()2(1)(2))p I D u k u k u k u k K e k e k K e k K e k e k e k =-+∆⎧⎨∆=--++--+-⎩采用三层BP 神经网络结构。

输入层神经元个数可根据被控系统的复杂程度选取。

可从如下参数中选取，系统输入in r ，系统输出out y ，系统误差e ，和误差变量e ∆，可在系统误差e 的基础之上再加上其他参数输入，使BP 神经网络能够适应更为复杂的系统的PID 参数整定。

隐层神经元的个数视被控系统的复杂程度进行调整，一本系统复杂时，就需选用更多的隐层神经元。

输出层的神经元个数为3个，输出分别为Kp,Ki 和Kd 。

隐层神经元函数一般选取正负对称的sigmoid 函数：(2)()x xsx xe e fx e e ---=+由于Kp,Ki 和Kd 必须为正，则输出层神经元函数的输出值一般可以选取正的sigmoid 函数：(3)1()1s xf x e -=+系统性能指标取：1()(()())2in out E k r k y k =-采用梯度下降法对BP 神经网络的参数进行调整：设输入层的个数为N ，输出向量为(1)O ，隐层个数为H ，输入阵为(2)W ，为H ×N 维向量，输出层的个数为3，输入阵设为(3)W 。

令(1)(1)(1)(1)12[,,,]TN OO O O =设隐层的输入向量为(2)(1)hi W O =，hi 为列向量，第j 个隐层神经元的输入：(2)(1)1Nj ji ii hi w O ==∑，（1,2,j H =）第j 个神经元的输出为(2)()j s j ho f hi =； 输出层的输入(3)(3)I W ho =，输出为(3)(3)(3)()[,,]T s p I D Of I K K K ==按照梯度下降法修正网络权系数，按E(k)的负方向调整系统，并且加一个是搜索加快的收敛全局极小的惯性量：(3)(3)(3)()()(1)oj oj ojE k W k W k W ηα∂∆=-+∆-∂，其中η为学习速率，α为平滑因子； (3)(3)(3)(3)(3)(3)()()()()()()()()()()()oo oj o o oj O k I k E k E k y k u k W y k u k O k I k W k ∂∂∂∂∂∂∆=∂∂∂∆∂∂∂（1,2,3o =，1,2,j H =）其中(3)oj W 为(3)W 的第o 行和第j 列。

基于BP神经网络PID整定原理和算法步骤_精品1.收集实验数据：首先需要收集系统的输入和输出数据，包括输入变量（如温度、压力等）和输出变量（如阀门开度、电机转速等）。

同时，需要记录系统的环境条件，如温度、湿度等。

2.数据预处理：对收集到的数据进行预处理，包括数据清洗、去除异常值等。

确保数据质量的同时，也要注意保持数据的连续性和完整性。

3.构建神经网络：使用BP神经网络构建PID整定模型。

BP神经网络是一种具有前馈和反馈连接的多层感知器，可以用于解决非线性问题。

根据PID控制器的输入和输出关系，设计网络的输入层、隐含层和输出层。

4. 网络训练：使用收集到的实验数据对神经网络进行训练。

训练的目标是使网络的输出尽可能接近实际输出，从而建立输入和输出之间的映射关系。

可以使用误差反向传播算法（Backpropagation）来调整网络的权重和阈值。

5.网络评估：训练完成后，使用预留的一部分数据对网络进行评估。

通过比较网络的输出和实际输出，可以评估网络的准确性和稳定性。

如果评估结果不满意，可以进行网络调整和再训练。

6. PID参数计算：根据已经训练好的神经网络，可以使用PID整定算法计算PID参数值。

常用的PID整定算法包括Ziegler-Nichols方法、Chien-Hrones-Reswick方法等。

根据系统的响应特性和性能指标，选择合适的算法进行参数计算。

7.参数调整和优化：根据实际应用需求，对计算得到的PID参数进行调整和优化。

可以通过仿真和实验验证的方式，不断调整参数，直到满足系统的性能要求。

8.实际应用：将优化后的PID参数应用到实际控制系统中。

根据系统的特点和要求，可以进一步进行参数调整和优化。

同时，需要不断监测和评估系统的性能，并及时调整和优化PID参数。

综上所述，基于BP神经网络的PID整定原理和算法步骤主要包括数据收集、数据预处理、神经网络构建、网络训练、网络评估、PID参数计算、参数调整和优化以及实际应用等步骤。

基于BP神经网络的PID控制系统设计一、引言PID控制系统是目前工业控制中广泛应用的一种基本控制方法，它通过测量控制系统的偏差来调节系统的输出，以实现对控制对象的稳定控制。

然而，传统的PID控制器需要事先对系统建模，并进行参数调整，工作效果受到控制对象模型的准确性和外部干扰的影响。

而BP神经网络具有非线性映射、自适应性强、鲁棒性好等优点，可以有效地克服传统PID控制器的缺点。

因此，基于BP神经网络的PID控制系统设计成为当前研究的热点之一二、基于BP神经网络的PID控制系统设计理论1.PID控制器设计原理PID控制器是由比例环节（Proportional）、积分环节（Integral）和微分环节（Derivative）组成的控制器，其输出信号可以表示为：u(t) = Kp*e(t) + Ki*∫e(t)dt + Kd*(de(t)/dt)，其中e(t)为控制系统的输入偏差，t为时间，Kp、Ki和Kd分别为比例系数、积分系数和微分系数。

2.BP神经网络理论BP神经网络是一种前馈型神经网络，通过反向传播算法对输入信号进行学习和训练，从而得到最优的网络结构和参数。

BP神经网络由输入层、隐层和输出层组成，其中每个神经元与上、下相邻层之间的神经元互相连接，并具有非线性的激活函数。

3.基于BP神经网络的PID控制系统设计理论基于BP神经网络的PID控制系统设计的核心思想是将BP神经网络作为PID控制器的自适应调节器，根据控制对象的输入信号和输出信号之间的误差进行训练和学习，通过调整BP神经网络的权重和阈值来实现PID 控制器的参数调节，从而提高控制系统的稳定性和鲁棒性。

三、基于BP神经网络的PID控制系统设计步骤1.系统建模首先，需要对待控制对象进行建模，获取其数学模型。

对于一些复杂的非线性系统，可以采用黑箱建模的方法，利用系统的输入和输出数据进行数据拟合，获取系统的数学模型。

2.BP神经网络训练将系统的数学模型作为BP神经网络的训练集，通过反向传播算法对BP神经网络进行训练，得到最优的网络结构和参数。

基于BP神经网络的自整定PID控制仿真一、实验目的1.熟悉神经网络的特征、结构及学习算法。

2.通过实验掌握神经网络自整定PID的工作原理。

3.了解神经网络的结构对控制效果的影响。

4. 掌握用Matlab实现神经网络控制系统仿真的方法。

二、实验设备及条件1.计算机系统2.Matlab仿真软件三、实验原理在工业控制中，PID控制是工业控制中最常用的方法。

这是因为PID控制器结构简单，实现简单，控制效果良好，已得到广泛应用。

但是，PID具有一定的局限性：被控制对象参数随时间变化时，控制器的参数难以自动调整以适应外界环境的变化。

为了使控制器具有较好的自适应性，实现控制器参数的自动调整，可以采用神经网络控制的方法。

利用神经网络的自学习这一特性，并结合传统的PID控制理论，构造神经网络PID控制器，实现控制器参数的自动调整。

基于BP神经网络的PID控制器结构如图4所示。

控制器由两部分组成：一是常规PID控制器，用以直接对对象进行闭环控制，且3个参数在线整定；二是神经网络NN，根据系统的运行状态，学习调整权系数，从而调整PID参数，达到某种性能指标的最优化。

图4中神经网络采用结构为4-5-3型的BP网络。

BP网络是一种单向传播的多层前向网络。

输入节点对应系统的运行状态量，如系统的偏差与偏差变化率，必要时要进行归一化处理。

输入变量的个数取决于被控系统的复杂程度，输出节点对应的是PID的3个可调参数。

由于输出不能为负，所以输出层活化函数取2()(1)()(1)1(1)a k y k y k u k y k -=+-+-非负的Sigmoid 函数，隐含层取正负对称的Sigmoid 函数。

本系统选取的BP 网络结构如图5所示。

网络的学习过程由正向和反向传播两部分组成。

如果输出层不能得到期望输出，那么转入反向传播过程，通过修改各层神经元的权值，使得误差信号最小。

输出层节点分别对应3个可调参数K p 、K i 、K d 。

基于BP神经网络PID整定原理和算法步骤BP神经网络是一种常用的非线性拟合和模式识别方法，可以在一定程度上应用于PID整定中，提高调节器的自适应性。

下面将详细介绍基于BP神经网络的PID整定原理和算法步骤。

一、基本原理：BP神经网络是一种具有反馈连接的前向人工神经网络，通过训练样本的输入和输出数据，通过调整神经元之间的连接权重来模拟输入和输出之间的映射关系。

在PID整定中，可以将PID控制器的参数作为网络的输入，将控制效果指标作为网络的输出，通过训练网络来获取最优的PID参数。

二、算法步骤：1.确定训练数据集：选择一组适当的PID参数和相应的控制效果指标作为训练数据集，包括输入和输出数据。

2.构建BP神经网络模型：确定输入层、隐藏层和输出层的神经元数量，并随机初始化神经元之间的连接权重。

3.设置训练参数：设置学习速率、误差收敛条件和训练迭代次数等训练参数。

4.前向传播计算输出：将训练数据集的输入作为网络的输入，通过前向传播计算得到网络的输出。

5.反向传播更新权重：根据输出与期望输出之间的误差，利用误差反向传播算法来调整网络的连接权重，使误差逐渐减小。

6.判断是否达到收敛条件：判断网络的训练误差是否满足收敛条件，如果满足则跳转到第8步，否则继续迭代。

7.更新训练参数：根据训练误差的变化情况，动态调整学习速率等训练参数。

8.输出最优PID参数：将BP神经网络训练得到的最优权重作为PID 控制器的参数。

9.测试PID控制器：将最优PID参数应用于实际控制系统中，观察控制效果并进行评估。

10.调整PID参数：根据实际控制效果，对PID参数进行微调，以进一步优化控制性能。

三、应用注意事项：1.训练数据集的选择应尽量全面、充分，覆盖各种不同工况和负载情况。

2.隐藏层神经元数量的选择应根据实际情况进行合理调整，避免过拟合或欠拟合现象。

3.学习速率和训练迭代次数的设置应根据系统复杂度和训练误差的变化情况进行调整。

- 22 -高 新 技 术从本质上来看，PID 控制算法就是对比例、积分和比例微分间的关系进行控制的一种算法。

PID 控制调节器具有适应性强、鲁棒性良好的特征，因此被广泛应用于工业控制领域。

但是，随着科学技术、控制理论发展，在工业生产中被控对象逐渐向复杂化和抽象化的趋势发展，并呈现滞后性、时变性和非线性的特征，这使传统PID 控制器难以精准调控这种较复杂的控制系统。

为了解决该问题，研究人员将控制理论与其他先进的算法相结合，形成全新的控制理论，包括神经网络控制、遗传算法以及模糊控制等。

对神经网络算法来说，由于其具有较高的鲁棒性和容错性，因此适用于复杂的非线性控制系统中，并且具有广阔的应用前景和较大的发展潜力。

1 BP 神经网络结构及算法BP 神经网络将网络视为一个连续域，在这个网络中，输入层和输出层都是任意时刻、任意数目的样本值，网络输出层值与输入层值间也可以具有任意关系，这个学习过程就称为BP 神经网络学习过程。

作为一种被广泛应用的神经网络模型，BP 神经网络由输入层、输出层和隐含层组成：1） 输入层。

从第i 个输入向量中产生相应的输出值。

2） 输出层。

在输出值的作用下将其转换为输入数据。

3） 隐含层。

在输出值的作用下对数据进行隐含处理，将处理后的结果反馈给输入层，3个输入层构成1个BP 神经网络。

当输入数据在时间域内经过多次的误差传播时，最后被一个误差源作为输出信号，即经过输入单元和输出组的中间信息。

如果该误差源的误差小于输出单元和输出组中各单元间的误差，那么这些单元在计算输出时就会有很大的变化；如果超过了期望值，那么这一单元被认为是输入量存在误差（也就是输入信号存在误差），将不再使用该单元；如果仍然超过期望值，那么输出量又会存在误差[1]。

通过分析输入与输出量间的关系可以得出BP 网络中各个隐藏层上节点数与该输出量间的关系。

BP 神经网络的拓扑结构如图1所示。

为了对BP 神经网络进行运算和优化，该文设定了中间层的加权和结点临界，以便将全部采样的真实输出量与预期的输出量的偏差控制在一个很低的区间，并且通过调节这个区间来保证它的稳定性。

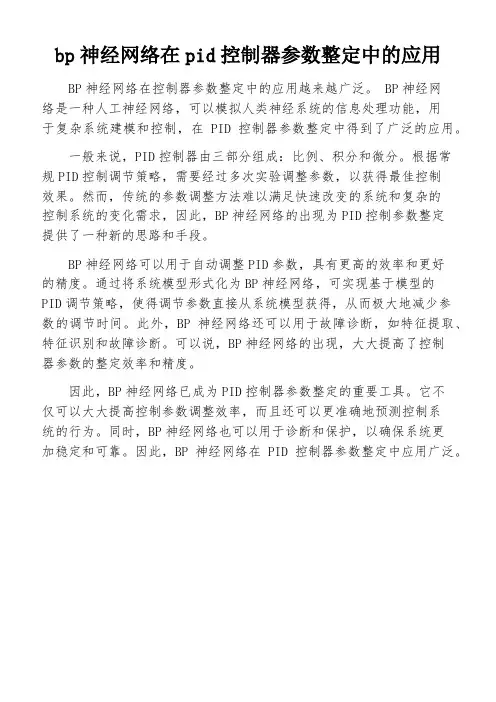

bp神经网络在pid控制器参数整定中的应用
BP神经网络在控制器参数整定中的应用越来越广泛。

BP神经网
络是一种人工神经网络，可以模拟人类神经系统的信息处理功能，用
于复杂系统建模和控制，在PID控制器参数整定中得到了广泛的应用。

一般来说，PID控制器由三部分组成：比例、积分和微分。

根据常
规PID控制调节策略，需要经过多次实验调整参数，以获得最佳控制
效果。

然而，传统的参数调整方法难以满足快速改变的系统和复杂的
控制系统的变化需求，因此，BP神经网络的出现为PID控制参数整定
提供了一种新的思路和手段。

BP神经网络可以用于自动调整PID参数，具有更高的效率和更好
的精度。

通过将系统模型形式化为BP神经网络，可实现基于模型的
PID调节策略，使得调节参数直接从系统模型获得，从而极大地减少参
数的调节时间。

此外，BP神经网络还可以用于故障诊断，如特征提取、特征识别和故障诊断。

可以说，BP神经网络的出现，大大提高了控制
器参数的整定效率和精度。

因此，BP神经网络已成为PID控制器参数整定的重要工具。

它不
仅可以大大提高控制参数调整效率，而且还可以更准确地预测控制系
统的行为。

同时，BP神经网络也可以用于诊断和保护，以确保系统更
加稳定和可靠。

因此，BP神经网络在PID控制器参数整定中应用广泛。

基于BP神经网络的PID控制器的设计简介：PID控制器是一种常用的控制方法，可以使控制系统快速、稳定地对目标进行调节。

然而，传统的PID控制器需要依赖经验的设置参数，很难适用于非线性复杂的系统。

为了改善这一问题，本文提出了一种基于BP神经网络的PID控制器的设计方法。

一、神经网络介绍BP神经网络是一种常用的人工神经网络，通过反向传播算法进行学习和适应。

它可以用来建模非线性关系、解决分类和回归问题等。

BP神经网络由输入层、隐藏层和输出层构成，通过调整权重和偏置项，使得网络的输出接近于期望输出。

二、PID控制器的基本原理PID控制器是由比例（P）、积分（I）和微分（D）三个部分组成的，它们分别对应了系统的比例性能、整定性能和微分性能。

PID控制器的输出是由目标值与实际值之间的误差来决定的。

比例作用是根据误差的大小进行调节，积分作用是根据误差的积分值进行调节，微分作用是根据误差的变化率进行调节。

三、BP神经网络的PID控制器设计1.建立神经网络模型：确定输入层节点数、隐藏层节点数和输出层节点数。

2.确定权重和偏置项的初始值：可以使用随机数进行初始化。

3.设置训练样本集：训练样本集包括输入和输出的数据，可以根据实际情况进行设置。

4.确定学习率和训练次数：学习率决定了网络的更新速度，训练次数决定了网络的学习程度。

5.神经网络训练：使用BP算法对神经网络进行训练，通过反向传播算法调整权重和偏置项。

6.测试神经网络性能：使用测试数据对神经网络进行测试，评估其性能是否满足要求。

7.参数调整：根据测试结果对PID控制器的参数进行调整，使得神经网络对系统的控制更加精确。

四、实验结果分析通过对比传统的PID控制器和基于BP神经网络的PID控制器，可以发现基于BP神经网络的PID控制器具有更好的系统控制性能。

因为BP神经网络能够自适应地调整参数，适应非线性复杂系统的控制要求。

总结：基于BP神经网络的PID控制器是一种有效的控制方法，可以提高系统控制的精度和稳定性。

基于BP神经网络PID整定原理和算法步骤PID（比例、积分、微分）控制是一种常用的控制算法，用于调节系统的输出使其接近期望值。

BP（Back Propagation）神经网络是一种具有强大机器学习能力的神经网络模型。

基于BP神经网络的PID整定方法结合了PID控制算法和神经网络的优点，通过神经网络的学习能力优化PID 参数的选择，提高了控制系统的鲁棒性和适应性。

以下是基于BP神经网络的PID整定原理和算法步骤：一、原理：1.神经网络模型：建立一个具有输入层、隐藏层和输出层的BP神经网络模型，其中输入层接收系统的输入信号，输出层输出控制信号的PID 参数，隐藏层的神经元通过学习调整连接权重以优化参数选择。

2.参数训练：基于反向传播算法，通过输入输出样本对神经网络进行训练，使其学习输入输出之间的映射关系。

训练过程是一个迭代过程，通过不断调整连接权重和偏置，使神经网络的输出结果逼近期望值。

3.PID原理：PID控制算法根据系统当前误差，通过比例、积分和微分项生成控制信号。

调节PID参数可以改变控制信号的响应特性，使其更好地适应控制对象的动态特性。

二、算法步骤：1.数据采集：收集系统的输入输出数据，用于训练神经网络模型。

2.数据预处理：对采集到的数据进行预处理，包括去除噪声、归一化等处理，以提高神经网络的训练效果。

3.网络构建：根据需要构建BP神经网络模型，包括输入层、隐藏层和输出层。

隐藏层的神经元数量和层数可以根据实际情况进行选择。

4.神经网络训练：将预处理后的数据输入到神经网络中，利用反向传播算法对神经网络进行训练。

根据实际需求设置训练的轮数和学习率等参数。

5.训练结果评估：通过评估神经网络的训练结果，包括误差曲线、训练时间等指标，来判断训练是否达到预期效果。

6.PID参数优化：根据神经网络的输出结果调整PID的比例、积分和微分参数。

可以通过试错法或者自适应控制方法对参数进行调整。

7.控制性能评估：利用调整后的PID参数进行控制，通过评估系统的性能指标，例如超调量、调整时间等，来判断PID参数的选择是否合理。

BP神经网络算法的改进及其在PID控制中的应用研究共3篇BP神经网络算法的改进及其在PID控制中的应用研究1随着工业自动化的不断推进和智能化的不断发展，控制理论和算法变得越来越重要。

PID控制算法已成为现代控制中最常用的算法之一。

然而，传统的PID控制算法在某些情况下会出现一些问题，这些问题需要新的解决方案。

因此，本文将探讨BP神经网络算法的改进及其在PID控制中的应用研究。

BP神经网络是一种前向反馈神经网络，它通过反复迭代调整参数来学习训练数据，从而实现分类和回归等任务。

BP神经网络作为一种非线性动态系统，具有自适应性、非线性和强泛化能力等特点。

在控制系统中，BP神经网络可以用于模型预测、模型识别和模型控制等方面。

在控制系统中，PID控制是一种常规的线性控制技术。

然而，传统的PID控制算法存在一些问题，如难以解决非线性系统、难以控制多变量系统等。

为了解决这些问题，人们开始探索将BP神经网络用于控制系统。

BP神经网络可以通过学习训练数据来逼近未知非线性系统，从而实现对系统的控制。

在使用BP神经网络控制系统时，需要进行参数调整来保证网络的准确性和控制效果。

对于传统的BP神经网络，训练过程需要耗费大量的计算时间和计算资源。

因此，人们提出了一些改进的BP神经网络算法，如逆传播算法、快速BP算法和LM算法等。

逆传播算法是一种基于梯度下降的BP神经网络算法，该算法通过不断地调整权重和偏置来实现网络的训练。

快速BP算法是一种改进的逆传播算法，它增加了一些优化步骤，使训练过程更快速和高效。

LM算法是一种基于牛顿法的BP神经网络算法，在训练过程中可以自动调整学习率，从而提高训练的速度和准确性。

在控制系统中，BP神经网络可以用于模型预测、模型识别和模型控制等。

例如，在模型控制方面，可以使用BP神经网络来进行预测，并根据预测结果来调整控制参数，从而实现对系统的更加有效的控制。

此外，在模型识别方面，人们也可以使用BP神经网络精确地识别复杂的非线性系统，实现对系统的更加准确的控制。

基于BP神经网络的自适应PID控制器设计自适应PID控制器是一种基于BP神经网络的控制器设计方法，它结合了传统的PID控制器与神经网络的优势，可以适应系统参数变化、非线性和模型误差的情况。

本文将详细介绍基于BP神经网络的自适应PID控制器的设计原理和实现步骤。

1.简介PID控制器是一种经典的控制方法，通过计算误差的比例、积分和微分部分，调节输出控制量来实现对系统的控制。

然而，传统的PID控制器无法处理非线性和参数变化的系统，容易产生较大的误差。

而BP神经网络则具有非线性映射和自适应学习的能力，可以对非线性系统进行建模和控制。

2.BP神经网络的建模BP神经网络是一种前馈神经网络，具有输入层、隐含层和输出层。

输入层接收系统的输入量，输出层输出控制量，隐含层则通过一系列的神经元进行信息传递和处理。

BP神经网络通过训练集的样本进行学习，调整网络的权值和偏置，使得网络的输出与期望输出尽可能一致。

3.PID控制器的设计PID控制器由比例、积分和微分三个部分组成。

比例部分通过调节误差的大小来控制输出，积分部分可以控制持续的误差，微分部分则可以控制误差的变化率，提高系统的响应速度。

PID控制器的参数可以根据系统的特性进行调整。

4.自适应PID控制器的设计a.构建BP神经网络模型，通过训练集对模型进行学习，得到网络的权值和偏置。

b.使用PID控制器的比例、积分和微分部分计算出控制量，并将控制量作为输入量输入到BP神经网络中。

c.根据神经网络的输出，计算系统的输出，将其与期望输出进行比较，得到误差。

d.根据误差的大小，调整PID控制器的参数。

e.重复步骤b-d，直到系统达到期望输出。

5.应用实例自适应PID控制器可以应用于各种系统的控制中，如温度控制、位置控制等。

以温度控制为例，系统输入为温度传感器的读数，输出为控制器输出的控制量。

通过采集训练集数据和期望温度值，利用BP神经网络对系统进行建模和学习，然后根据PID控制器的参数计算出控制量，进而控制温度的变化。

se s s G 5.01101)(−+=()(1)[(1)]()[()2(1)(2)]/p I D Iu k u k K e k K e k K e k e k e k T T =−+−++−−+−神经网络PID 控制器的设计及仿真一、传统PID 控制数字PID 控制算法分位置式和增量式两种，工程上常用的增量式PID 控制算法，其控制算式为：式中，pK 为比例系数，I K =p K /T T为积分系数，/D D K T T =为微分系数，T 为采样周期，IT 为积分时间，DT 为微分时间，()e k 为t kT =时刻的误差。

上述PID 控制算法易于用微机软件实现，PID 控制系统框图如图示。

现有一被控对象为：根据“稳定边界法”即临界比例度法，来整定调节器的参数，带入“稳定边界法整定参数计算表”得到，当采取P 调节时，KP=16，；当采取PI 调节时，KP=14.545，i T =1.7；当采取PID 调节时，KP=18.824，i T =1，d T =0.25。

通过Simulink 进行如下图所示的仿真：仿真结果如下图所示：二、基于BP算法的PID控制基于BP神经网络的PID控制系统结构如下图所示，控制器由两个部分组成：①经典的PID控制器：直接对被控对象进行闭环控制，并且KP,KI,KD三个参数为在线P,I,D整定；②神经网络NN：根据系统的运行状态，调节PID控制器的参数，以期达到某种性能指标的最优化。

即使神经网络的输出层神经元的输出状态对应于PID控制器的三个可调参数KP,KI,KD，通过神经网络的自学习、调整权系数，从而使其稳定P,I,D状态对应于某种最优控制规律下的PID控制器参数。

在这里设计的BP网络采用结构简单的三层BP神经网络，其结构如下图所示，有m个输入节点、Q个隐含层节点、3个输出节点。

输入节点对应所选的系统运行状态量，如系统不同时刻的输入量和输出量等，必要时要进行归一化K K K。

基于BP神经网络PID控制的直流电动机调速系统设计摘要：本文在阐述了神经网络的发展、现状、基本原理及其在自动控制中的应用的基础上，主要研究BP神经网络在PID控制中的应用。

将BP神经网络运用于PID控制中，能够有效克服经典PID控制器在被控对象具有非线性、时变不确定性和难以建立精确的数学模型时出现的参数整定不良和性能欠缺等缺陷。

本文设计了一种自适应PID控制器，采用改进共轭梯度算法对PID控制器参数进行在线整定。

利用此控制器对无刷直流电机进行控制，仿真结果表明：应用神经网络对常规PID控制器进行改造后提高了系统的鲁棒性和动态性能。

关键词：无刷直流电机；BP神经网络；PID控制器第一章绪论控制理论的发展和面临的挑战随着社会的发展，人们从解决重大工程和技术问题的实践中逐渐总结出了有关控制的相关理论。

和其他学科一样，控制理论学科的发展水平受到人类技术手段和知识水平的限制。

传统的经典控制理论和现代控制理论研究的是线性时不变系统的控制问题，然而在自然界和现实生活中的系统绝大多数都是非线性的，仅凭单一的分析线性系统的理论来分析非线性系统远不能满足人们对控制系统的研究中涉及到非线性、鲁棒性以及具有柔性结构的系统和离散事件动态系统的要求。

因此，在经历了经典控制理论、现代控制理论两个发展阶段后，人工智能的发展促使自动控制向智能控制发展。

智能控制系统是在控制论、信息论、人工智能、仿生学、神经生理学及计算机科学发展的基础上逐步形成的一类高级信息与控制系统，强调的是系统对问题能够求解、能够适应环境和任务的变化而且还要具有一定的决策能力，从而做出相应的、准确的、及时的控制操作。

智能控制有各种形式和各种不同的应用领域，其中神经网络控制系统是这些年来研究很多也是发展很快的一个领域。

因为神经网络的非线性映射能力、自学习适应能力、联想记忆能力、并行信息处理方式及其优良的容错性能的特点，这些特点使得神经网络非常适合于复杂系统的建模和控制。

基于BP神经网络整定的PID控制策略研究摘要:PID控制在工业生产中广泛应用,在反馈控制系统中经常会遇到稳定性和准确性的冲突,神经网络技术的发展为此提供了新的解决问题的途径,本文将BP神经网络模型与PID参数整定结合,探讨了基于BP神经网络整定的PID控制策略。

关键词:BP神经网络参数整定PID控制1 PID控制概述在工业生产过程中,生产装置的温度、压力、流量等参数要求维持在一定的数值上或按某种规律变化以满足生产要求。

PID控制PID(proportional integral differential)系统通过对生产系统偏差进行调节,促使被控变量的实际值与工艺要求值一致,从而满足工业生产的要求,PID控制器原理简单、易实现、控制性好且具有鲁棒性强的特点,在工业生产中得以广泛应用。

传统的PID控制器是一种线性控制器,依据给定值r(t)和输出值y(t)计算控制偏差error(t),实现纠错控制,纠错控制环节包括比例单元(P)、积分单元(I)、微分单元(D)三个部分,可根据历史数据和差别出现率调整新的输入值,在其控制方法导致系统有稳定性误差或过程反复的情况下,PID控制系统可以保持系统的稳定性。

其原理图如图1。

在PID控制系统中,P、I、D为待定参数,若控制系统中的微分增益(D)为零,则相应的控制器为PI控制器,同理可以定义PD、ID控制器,在工业生产中以PI和PDI应用最为广泛。

近年来,PID控制有较快的发展,对PID控制的稳定性问题研究不断深入。

当使用反馈控制时,闭环系统有可能不稳定,此外当被控对象的结构和参数不能完全掌握时,系统控制器的结构和参数也依赖于经验和现场调试,因此稳定性是反馈控制考虑的首要问题。

许多学者对PID参数整定方法进行了研究,迄今为止已有几十年的历史。

如Ziegler和Nichols(1942)提出整定经验公式、Cohen-Coon 整定公式、内模PID控制法(IMC-PID)和Nyquist图等方法。

基于BP神经网络的PID控制器设计1.引言在工业控制系统中，PID（比例、积分、微分）控制器被广泛应用于各种自动控制任务。

然而，传统的PID控制器在处理非线性、时变以及多输入多输出（MIMO）系统时存在一些固有的局限性。

为了克服这些问题，本文提出了基于BP神经网络的PID控制器设计方法。

2.BP神经网络BP神经网络是一种前向反馈的人工神经网络，具有强大的非线性建模能力和自适应性能。

它由输入层、隐藏层和输出层组成，每个神经元与前一层的所有神经元和后一层的所有神经元连接。

BP神经网络通过反向传播算法来训练权重和偏置，实现输入与输出之间的映射关系。

3.PID控制器PID控制器由比例项、积分项和微分项组成，具有良好的稳定性和抗干扰能力。

比例项根据控制误差与参考值的比例进行调整，积分项根据控制误差与时间的积分进行调整，微分项根据控制误差的变化率进行调整。

4.BP神经网络与PID控制器结合将BP神经网络与PID控制器相结合，可以克服传统PID控制器在处理非线性、时变和MIMO系统时的局限性。

具体而言，可以使用BP神经网络来精确建模控制对象的非线性行为，并将其应用于PID控制器中，实现自适应调节。

在实际应用中，可以按照以下步骤进行基于BP神经网络的PID控制器设计：（1）收集系统输入输出数据，并进行预处理，例如归一化处理。

（2）使用BP神经网络对控制对象进行建模。

选择适当的网络结构、激活函数和误差函数，并使用反向传播算法进行网络训练。

（3）设计PID控制器，确定比例项、积分项和微分项的权重。

（4）将BP神经网络的输出作为PID控制器的输入，进行控制操作。

根据控制误差和调节参数，调整PID控制器的输出。

（5）反复迭代并调整BP神经网络和PID控制器的参数，使系统能够快速、准确地响应控制需求。

5.实验验证为了验证基于BP神经网络的PID控制器的有效性，可以选择一个具有非线性、时变特性的控制对象进行实验。

在实验中，可以使用MATLAB或其他神经网络工具箱来实现BP神经网络，并结合传统PID控制器进行控制。

SIMULINK仿真BP神经网络整定的PID控制随着智能化、自动化技术的不断发展，控制系统在各个领域的应用也越来越广泛，PID控制器是目前工业控制系统中应用最广泛的控制算法之一。

然而，在一些复杂的控制系统中，PID 控制器往往不能够满足精度和稳定性的要求。

此时，BP神经网络整定的PID控制算法就显得非常重要了。

而在这个过程中，SIMULINK作为一个工程仿真软件，也非常重要。

BP神经网络整定的PID 控制算法即是将BP神经网络算法与PID控制算法结合起来，将神经网络算法用于计算PID控制器的三个参数Kp、Ki、Kd。

显然，这种整定方法能够有效改善传统PID控制器在一些系统中出现的稳定性差、响应速度慢等问题。

而针对这个方法的仿真实现，SIMULINK是一个非常重要的工具。

使用SIMULINK可以方便地实现BP神经网络整定的PID控制算法，具体步骤如下：1. 在Simulink模型中添加BP神经网络模块，这个模块可以通过Matlab自动调整PID控制器的参数。

2. 设置模型的输入和输出信号，输入信号一般是被控对象的状态或者环境的参数，输出信号是PID控制器的输出。

3. 进行仿真，并根据仿真结果反馈调整BP神经网络的参数。

以上步骤是SIMULINK仿真BP神经网络整定的PID控制算法的基本实现过程。

通过这个算法，控制系统的精度和稳定性都能得以提高，效果明显。

需要注意的是，整定参数时需要考虑到被控对象的动态特性，避免超调和不稳定等问题。

总之，对于一些复杂的控制系统，使用SIMULINK仿真BP神经网络整定的PID控制算法是非常必要的。

通过这种方法能够提高控制系统的效率和稳定性，为工业控制提供更可靠的保障。
