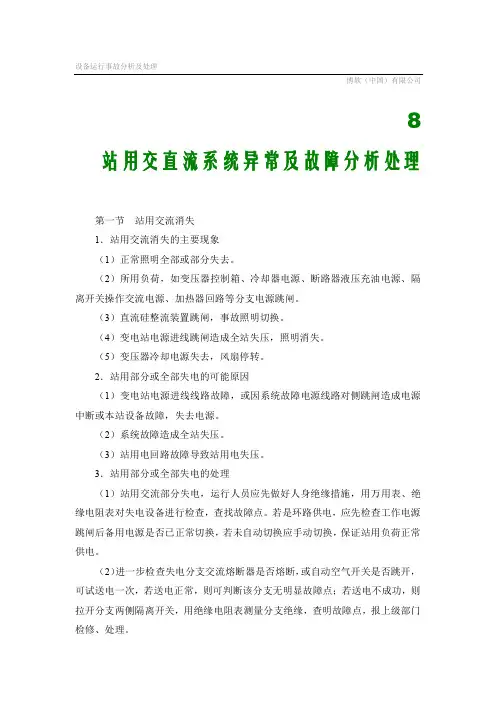

设备运行事故分析及处理博软（中国）有限公司8 站用交直流系统异常及故障分析处理第一节站用交流消失1．站用交流消失的主要现象（1）正常照明全部或部分失去。
（2）所用负荷，如变压器控制箱、冷却器电源、断路器液压充油电源、隔离开关操作交流电源、加热器回路等分支电源跳闸。
（3）直流硅整流装置跳闸，事故照明切换。
（4）变电站电源进线跳闸造成全站失压，照明消失。
（5）变压器冷却电源失去，风扇停转。
2．站用部分或全部失电的可能原因（1）变电站电源进线线路故障，或因系统故障电源线路对侧跳闸造成电源中断或本站设备故障，失去电源。
（2）系统故障造成全站失压。
（3）站用电回路故障导致站用电失压。
3．站用部分或全部失电的处理（1）站用交流部分失电，运行人员应先做好人身绝缘措施，用万用表、绝缘电阻表对失电设备进行检查，查找故障点。
若是环路供电，应先检查工作电源跳闸后备用电源是否已正常切换，若未自动切换应手动切换，保证站用负荷正常供电。
（2）进一步检查失电分支交流熔断器是否熔断，或自动空气开关是否跳开，可试送电一次，若送电正常，则可判断该分支无明显故障点；若送电不成功，则拉开分支两侧隔离开关，用绝缘电阻表测量分支绝缘，查明故障点，报上级部门检修、处理。
（3）站用交流全部失去时，事故照明应自动切换，主控盘显示站用负荷失电信号，如“主变风冷全停”、“交流电源故障”等光字牌。
运行人员应首先分清失压是由于本站电源进线失电导致的全站停电，还是因为站内站用交流故障引起的全站停电。
若是本站电源进线失电导致的全站停电，应投入备用变压器，或通过联络线接人站内；若是因为站内站用交流故障引起的全站停电，应迅速查找故障点。
（4）查找站内故障点应采用分段查找方式进行检查，根据各种现象判断故障点可能的范围。
在分段隔离后，用绝缘电阻表测量绝缘电阻，逐步缩小范围，直至找到故障点。
摇测绝缘时，可先将绕组接地端拆开，测量后再恢复。
若测量绝缘不合格，则通知检修。

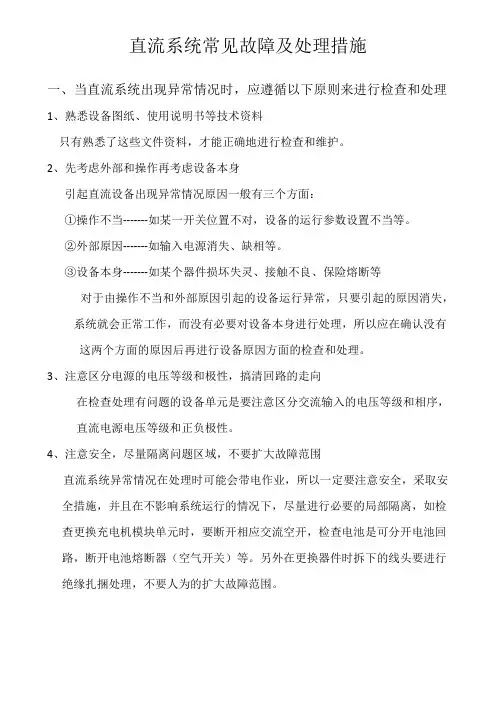

直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。

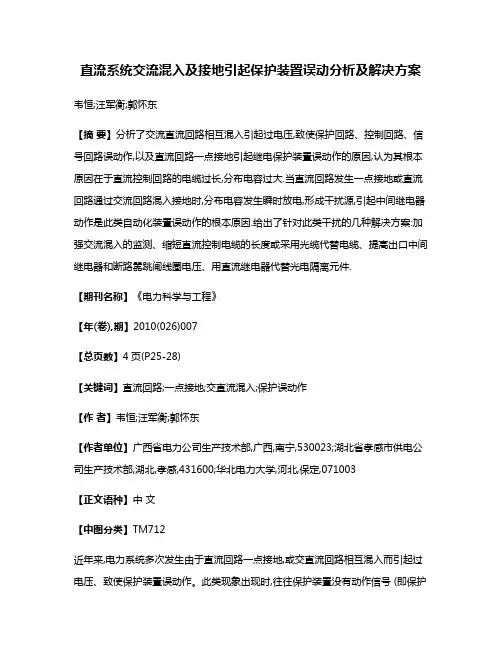

直流系统交流混入及接地引起保护装置误动分析及解决方案韦恒;汪军衡;郭怀东【摘要】分析了交流直流回路相互混入引起过电压,致使保护回路、控制回路、信号回路误动作,以及直流回路一点接地引起继电保护装置误动作的原因,认为其根本原因在于直流控制回路的电缆过长,分布电容过大.当直流回路发生一点接地或直流回路通过交流回路混入接地时,分布电容发生瞬时放电,形成干扰源,引起中间继电器动作是此类自动化装置误动作的根本原因.给出了针对此类干扰的几种解决方案:加强交流混入的监测、缩短直流控制电缆的长度或采用光缆代替电缆、提高出口中间继电器和断路嚣跳闸线圈电压、用直流继电器代替光电隔离元件.【期刊名称】《电力科学与工程》【年(卷),期】2010(026)007【总页数】4页(P25-28)【关键词】直流回路;一点接地;交直流混入;保护误动作【作者】韦恒;汪军衡;郭怀东【作者单位】广西省电力公司生产技术部,广西,南宁,530023;湖北省孝感市供电公司生产技术部,湖北,孝感,431600;华北电力大学,河北,保定,071003【正文语种】中文【中图分类】TM712近年来,电力系统多次发生由于直流回路一点接地,或交直流回路相互混入而引起过电压、致使保护装置误动作。
此类现象出现时,往往保护装置没有动作信号 (即保护装置没有出口),而操作箱有时有动作信号,有时没有动作信号,很难查找误动原因。
如2010年1月广西某变电站1号所用非电量保护误动造成所用变高压侧开关跳闸事件。
此次事故最终查明到控制回路,现场使用的交、直流双输入开关电源造成交流电源系统经开关电源整流回路耦合到直流电源系统中时,直流系统中的分布电容电压通过大地能形成回路,造成直流系统中有交流分量。
事故是由于交直流回路有混入,引起直流回路瞬时一点接地,操作回路中控制电缆较长引起的。
这里对此类问题进行了系统的分析,进而提出了解决的措施以供参考。
大、中型变电站、电厂使用的控制电缆较长,存在着一定的分布电容。
交直流供电系统故障案例分析一、机楼高低压典型案例及处理故障类型1：高压进线开关、电缆等一次侧故障故障描述：高压配电系统，在进线电缆、进线开关等发生故障时，直接影响到整个机楼、机房的供电，导致蓄电池放电，影响范围面大。
在判断故障短时不能处理的情况下，应立即采取应急措施，尽快恢复低压供电系统的供电0根据不同场景可以采取以下应急措施：场景1:对于双回路单母线(通过母联开关连接)高压配电系统架构，立即倒换至备用高压回路，恢复低压配电的供电。
操作步骤：(1)断开故障高压输入开关，并挂牌警示；(2)察看故障高压状态仪表指示，并测试确认故障开关后端无电；(3)断开各高压输出开关；(4)闭合备用高压输入开关；(5)察看备用高压仪表指示，并测试确认备用高压正常；(6)闭合高压母联开关；(7)依次闭合高压输出开关；(8)观察机楼、机房各用电设备运行状态正常；(9)联系供电部门停电，修理更换故障开关、电缆。
场景2：对无备用高压回路(单母线不分段)系统架构，立即在低压倒换至油机供电。
操作步骤:(1)断开低压系统输入开关；(2)断开高压输出、输入开关；(3)启动油机供电；(4)观察、核对后端保证负荷设备，确认运行正常；(5)对故障开关、电缆执行挂牌警示：“此开关故障，严禁操作〃;(6)联系供电部门停电，修复故障开关、电缆。
故障类型2、高压配电系统输出开关故障故障描述：高压配电系统的输出分路开关不能正常合闸、机械结构卡死等故障发生时，将直接影响到该故障分路低压配电系统的正常供电，导致部分通信电源设备断电，蓄电池放电。
经现场判断，短时不能处理故障时，根据现场供电结构可以采取以下应急措施，恢复故障分路所属低压配电系统的交流供电Q场景1：对于单个输出开关故障，有备用开关可以立即更换输出开关操作步骤：(1)断开低压输入开关；(2)拆卸故障开关；(3)对机柜进出接触端子进行检查，确认开关本体故障；(4)安装备用开关，并闭合；(5)察看仪表指示，并测试确认正常；(7)核对检查用电设备运行正常。
交直流混电的危害及预防摘要：在我国直流输电方式广泛的推广应用，会给传统电网带来了不好的干扰，其中包括由于直流入地电流使得附近变电站地电位升高，直流侵入中性点接地的变压器，导致变压器中性点直流偏磁现象，使得变压器中性点直流电流过大，变压器噪声与振动加剧，甚至导致变压器局部过热以及绝缘加速老化等问题。
关键词：交直流混电；危害；预防引言众所周知，如果工作人员误把交流串入直流系统，如此不正确的做法是相当危险的，如果将交流电串入直流电系统，那么继电保护的装置会产生错误的动作而引发事故。
所以，我们要认识变电站交流串入直流系统的危害，这样可以更好地运维变电站现场。
1 交流串入直流系统的原理解释有两种情况通常会造成交流串入直流系统：一种是工作人员的失误，在检修的时候错误地短接两次接线端子；另一种是设备的运行是正常的，但其中交直流的绝缘电缆受到破坏或者直流电缆的对地电容明显偏大等。
作为电力系统中不可缺少的组成部分，直流电源是由两部分组成的：一部分是整流装置把交流电源转换为直流电源以维持继电保护和自动控制设备的需要；另一部分是蓄电池组，通常挂在直流母线之上，这两个部分共同组成了直流系统，主要功能是控制及保护、事故照明等。
交流电串入直流是直流电源故障的主要形式。
直流与交流系统是两个分别的系统，在正常的情况下彼此是不会发生联系的，但是有些特殊情况可以导致交流串入直流。
2交直流混电的危害原因分析在密闭和有灰尘的环境下，运行时间较长的变电站 10 kV 开关柜面板上安装的数字电能表的交流接线上覆盖了一层黑灰、直流接线长黑毛（包括485 电缆），UPS、开关柜里面的交直流电缆也存在这种情况。
这些黑灰和黑毛均是由感应电引起的，并且有些设备的交直流接线端子距离很近。
如果不做这些设备的裸露芯线和接线端子的除灰工作，交直流混电事故必然发生。
这是造成这几起火灾事故的根本原因。
变电站二次系统的交流电往往具有电压高、电流大、输出功率高、连接电缆粗、电阻小、绝缘水平较好的特点。

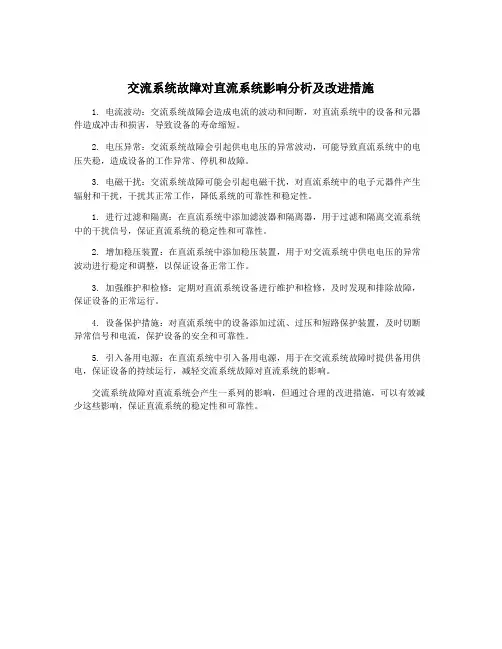

交流系统故障对直流系统影响分析及改进措施
1. 电流波动：交流系统故障会造成电流的波动和间断，对直流系统中的设备和元器件造成冲击和损害，导致设备的寿命缩短。
2. 电压异常：交流系统故障会引起供电电压的异常波动，可能导致直流系统中的电压失稳，造成设备的工作异常、停机和故障。
3. 电磁干扰：交流系统故障可能会引起电磁干扰，对直流系统中的电子元器件产生辐射和干扰，干扰其正常工作，降低系统的可靠性和稳定性。
1. 进行过滤和隔离：在直流系统中添加滤波器和隔离器，用于过滤和隔离交流系统中的干扰信号，保证直流系统的稳定性和可靠性。
2. 增加稳压装置：在直流系统中添加稳压装置，用于对交流系统中供电电压的异常波动进行稳定和调整，以保证设备正常工作。
3. 加强维护和检修：定期对直流系统设备进行维护和检修，及时发现和排除故障，保证设备的正常运行。
4. 设备保护措施：对直流系统中的设备添加过流、过压和短路保护装置，及时切断异常信号和电流，保护设备的安全和可靠性。
5. 引入备用电源：在直流系统中引入备用电源，用于在交流系统故障时提供备用供电，保证设备的持续运行，减轻交流系统故障对直流系统的影响。
交流系统故障对直流系统会产生一系列的影响，但通过合理的改进措施，可以有效减少这些影响，保证直流系统的稳定性和可靠性。

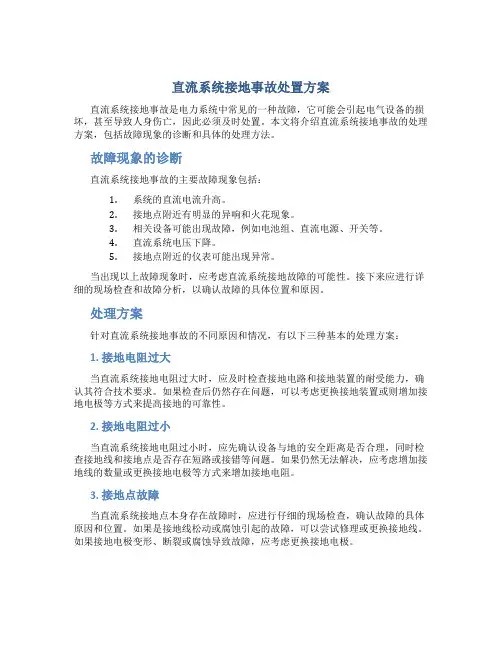

直流系统接地事故处置方案直流系统接地事故是电力系统中常见的一种故障，它可能会引起电气设备的损坏，甚至导致人身伤亡，因此必须及时处置。
本文将介绍直流系统接地事故的处理方案，包括故障现象的诊断和具体的处理方法。
故障现象的诊断直流系统接地事故的主要故障现象包括：1.系统的直流电流升高。
2.接地点附近有明显的异响和火花现象。
3.相关设备可能出现故障，例如电池组、直流电源、开关等。
4.直流系统电压下降。
5.接地点附近的仪表可能出现异常。
当出现以上故障现象时，应考虑直流系统接地故障的可能性。
接下来应进行详细的现场检查和故障分析，以确认故障的具体位置和原因。
处理方案针对直流系统接地事故的不同原因和情况，有以下三种基本的处理方案：1. 接地电阻过大当直流系统接地电阻过大时，应及时检查接地电路和接地装置的耐受能力，确认其符合技术要求。
如果检查后仍然存在问题，可以考虑更换接地装置或则增加接地电极等方式来提高接地的可靠性。
2. 接地电阻过小当直流系统接地电阻过小时，应先确认设备与地的安全距离是否合理，同时检查接地线和接地点是否存在短路或接错等问题。
如果仍然无法解决，应考虑增加接地线的数量或更换接地电极等方式来增加接地电阻。
3. 接地点故障当直流系统接地点本身存在故障时，应进行仔细的现场检查，确认故障的具体原因和位置。
如果是接地线松动或腐蚀引起的故障，可以尝试修理或更换接地线。
如果接地电极变形、断裂或腐蚀导致故障，应考虑更换接地电极。
总结直流系统接地事故的处置方案需要根据具体情况而定，通常包括确认故障原因和位置，根据原因采取相应的处理措施，以便及时消除故障，确保电力系统的正常运行。
同时，在平时的维护工作中，要定期对直流系统进行检查和维护，以确保其安全可靠地运行。
变电站交、直流系统典型故障分析及处理方法摘要：变电站交直流系统在电网的运行中起到很重要的位置，如果交直流系统出现故障对运行的稳定有很大的影响。
本文笔者主要针对交直流系统的典型故障进行分析，并提出交流系统和直流系统的有效防范措施，为变电站的稳定运行提供基础保证。
关键词：变电站；交直流系统；故障；处理措施变电站的交直流系统在整个站内起到重要的保护以及输送电能的作用，在变电站的交流和直流系统中，可以为整个系统提供电源，同时，变电站的交直流系统本身可以独立地进行操作，也能为站内的所有系统以及设备装置提供充足的电力。
1.变电站交、直流系统典型故障案例分析笔者这次针对我国的5.12河南电网和6.18甘肃电网的停电故障事件作为案例进行故障分析。
1.1 5.12河南电网停电事件河南电网的朝阳变电站在2016年的5月12日出现故障，主要是因为避雷器出现爆炸，导致附近的电线出现大量的断裂，变电站内的电线和刀闸也出现不同程度的影响。
经过对事故的调查发现，出现这次事故的原因主要是因为直流馈线中的主控刀闸的保险丝被烧断，这对保护母线在很大程度上出现电源的消失。
另外，站内出现线路熔断的情况也是因为运行的时间太长，同时也受到短路电流的影响让保险无法正常出现断开，让保险在熔断前出现局部的熔化，形成截面导致内阻不断地加大，影响电流正常特性。
1.2 6.18甘肃电网停电事件甘肃电网的嘉峪关变电站在2014年的6月18日出现故障，15座的变电站出现电场失压的情况，这场事故主要是应为330kv在变为110kv的直流电源的总开关上出现严重的事故，不能正常地切断110kv的保护直流电源，影响正常的供电。
另外，在这场事故中，110kv的保护和控制也使用了同一根母线，严重地违反了我国相关的规定。
1.有效防范变电站交流系统故障的措施第一，如果是单台变母线的运行方式，就应该运用并列的运行方式，如果是多台变母线的运行方式，就应该运用分列的运行方式。

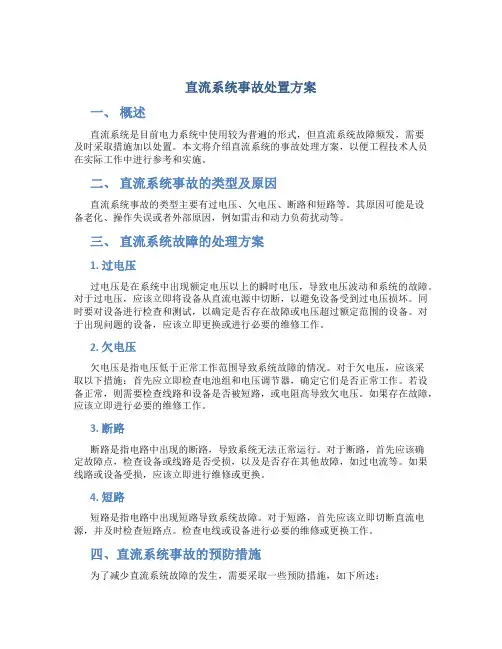

直流系统事故处置方案一、概述直流系统是目前电力系统中使用较为普遍的形式，但直流系统故障频发，需要及时采取措施加以处置。
本文将介绍直流系统的事故处理方案，以便工程技术人员在实际工作中进行参考和实施。
二、直流系统事故的类型及原因直流系统事故的类型主要有过电压、欠电压、断路和短路等。
其原因可能是设备老化、操作失误或者外部原因，例如雷击和动力负荷扰动等。
三、直流系统故障的处理方案1. 过电压过电压是在系统中出现额定电压以上的瞬时电压，导致电压波动和系统的故障。
对于过电压，应该立即将设备从直流电源中切断，以避免设备受到过电压损坏。
同时要对设备进行检查和测试，以确定是否存在故障或电压超过额定范围的设备。
对于出现问题的设备，应该立即更换或进行必要的维修工作。
2. 欠电压欠电压是指电压低于正常工作范围导致系统故障的情况。
对于欠电压，应该采取以下措施：首先应立即检查电池组和电压调节器，确定它们是否正常工作。
若设备正常，则需要检查线路和设备是否被短路，或电阻高导致欠电压。
如果存在故障，应该立即进行必要的维修工作。
3. 断路断路是指电路中出现的断路，导致系统无法正常运行。
对于断路，首先应该确定故障点，检查设备或线路是否受损，以及是否存在其他故障，如过电流等。
如果线路或设备受损，应该立即进行维修或更换。
4. 短路短路是指电路中出现短路导致系统故障。
对于短路，首先应该立即切断直流电源，并及时检查短路点。
检查电线或设备进行必要的维修或更换工作。
四、直流系统事故的预防措施为了减少直流系统故障的发生，需要采取一些预防措施，如下所述：1. 定期检查设备定期检查直流系统中的设备和线路，以确保它们处于良好的工作状态。
定期检查可及时发现设备老化或阻力增加等问题，并进行维修或更换。
2. 监测系统运行状态通过监测系统运行状态，及时发现故障和异常情况。
可以采用远程监测技术或设备控制中心来实现。
3. 作业规范作业要规范，保证操作人员严格遵守电站作业流程和安全规范，避免操作失误或疏忽导致故障。

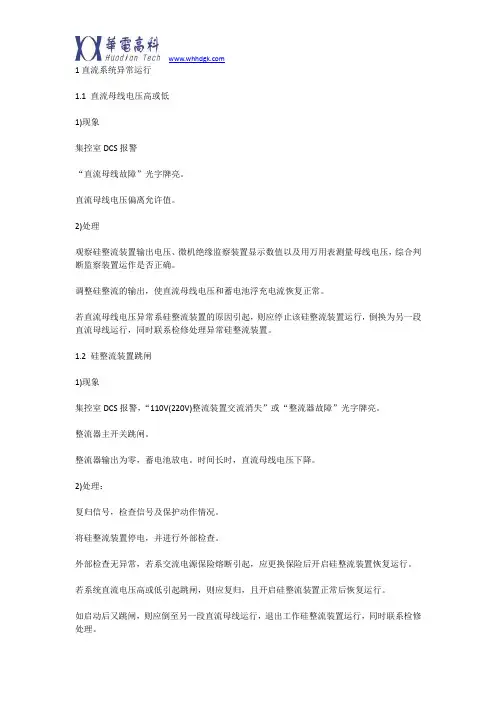

1直流系统异常运行1.1 直流母线电压高或低1)现象集控室DCS报警“直流母线故障”光字牌亮。
直流母线电压偏离允许值。
2)处理观察硅整流装置输出电压、微机绝缘监察装置显示数值以及用万用表测量母线电压，综合判断监察装置运作是否正确。
调整硅整流的输出，使直流母线电压和蓄电池浮充电流恢复正常。
若直流母线电压异常系硅整流装置的原因引起，则应停止该硅整流装置运行，倒换为另一段直流母线运行，同时联系检修处理异常硅整流装置。
1.2 硅整流装置跳闸1)现象集控室DCS报警，“110V(220V)整流装置交流消失”或“整流器故障”光字牌亮。
整流器主开关跳闸。
整流器输出为零，蓄电池放电。
时间长时，直流母线电压下降。
2)处理：复归信号，检查信号及保护动作情况。
将硅整流装置停电，并进行外部检查。
外部检查无异常，若系交流电源保险熔断引起，应更换保险后开启硅整流装置恢复运行。
若系统直流电压高或低引起跳闸，则应复归，且开启硅整流装置正常后恢复运行。
如启动后又跳闸，则应倒至另一段直流母线运行，退出工作硅整流装置运行，同时联系检修处理。
1.3 蓄电池出口保险熔断1)现象:集控室DCS报警，“蓄电池熔断器熔断”监视灯灭(或“蓄电池组空气开关跳闸”光字牌亮)。
直流母线电压波动，蓄电池的浮充电流为零。
2)处理：复归中央音响信号。
检查确认蓄电池出口保险熔断(或出口空气开关跳闸)。
判断故障设备，分析原因。
设法消除故障，恢复设备运行。
若无法排除故障，应倒为另一段直流母线供电。
2直流系统事故处理2.1 直流系统接地2.1.1现象：集控室DCS报警，“直流母线故障”光字牌亮;绝缘监察装置上“绝缘降低”灯亮;2.1.2处理：A 查找直流系统接地应注意的问题：1) 查找直流系统接地应汇报领导后方可进行。
2) 查找直流系统的接地，应遵照先选择次要负荷，后选择主要负荷的原则，采用“瞬停法”进行。
“瞬停法”即瞬时停止某回路运行，不管是否有接地，判断后立即恢复原状。
交直流串供事故的分析与探讨文章针对500kV晋陵变的一起交直流串供事故进行了分析，阐述了造成此次事故发生的原因和变电站内存在的隐患和缺陷，并对这些隐患和缺陷提出了针对性的解决方案和措施。
标签：手车开关；电磁锁；绝缘隔离1 变电站告警配置与事故状况500kV晋陵变于2006年投运，原先站控层与监控系统采用的是南京中德公司的PM-478系统，2013年改造后使用了SUN公司的NSC-300UX监控系统，可以对全站的异常、事故情况进行监控与告警。
2017年3月18日下午16时47分，后台监控系统突然出现多个间隔的光字牌告警信号，令人奇怪的是，这些告警的间隔分属不同的电压等级，不同间隔内的一次设备正常运行时彼此都是互相独立的。
2 事故的排查与初步处理事故发生后，值班人员迅速进行了分析，这么多间隔平时互相独立，同时发生真正故障的概率可以说几乎为零，因此此次故障很有可能是其他原因引起的。
在将NSC-300UX监控系统重新启动后，这些信号依然没有消失，那么就排除了监控系统本身存在故障的这种可能性。
这时其中一块光字牌引起了值班员的注意，那就是35kV 2号所用变间隔“控制回路断线”这块光字牌。
当值班员检查2号所用变320开关柜时，发现320开关的DK控制电源开关已经跳开，重新合DK开关时，一合上后立即跳开，说明此回路内确实存在故障。
之后值班员用万用表对DK开关的上下桩头进行电压测量，发现本应是110V直流回路，却在此回路中测量到了220V的交流，这就意味着是某交流串入了此直流回路。
之后二次检修人员到达现场，通过检测仪器找出了被串入回路，将两头的电缆从回路中脱出并用绝缘胶布包好，重新送DK开关成功，所有告警信号消失，故障暂时消除，如图1所示。
3 事故的原因分析与消缺随后大家根据串入交流回路的电缆节点查找了图纸，发现此节点来自于320手车开关的电磁锁回路，如图2所示。
在正常情况下，当320开关处于合位时，320的常闭节点SA继电器断开，YLF电磁锁失电，因此闭锁住了320手车开关机构，手车开关无法拉出开关柜体。
直流系统的常见事故及处理一、常见的直流系统事故1.电池故障：说到直流系统，电池那可是重头戏。
如果电池没电了，整个系统就瘫痪了。
就像手机电量不足了，啥都干不了，直流系统也一样，电池一旦出现故障，电压不稳，甚至完全没电了，系统立马无法工作，设备一片死寂。
电池老化、损坏、充电不完全，都会让你头疼，像个老爷车一样，总是需要维修，费劲不说，还特别麻烦。
最常见的现象就是电池突然没电，设备掉线，甚至烧掉相关的电路板，真的是让人头大。
2.接触不良：这可是个“看不见的敌人”。
平时接触点看起来好一不小心就出问题了。
比如说电缆连接不紧密、电缆老化、接线端子松动，都会导致电流流动不畅，结果系统出现不稳定的情况。
你再检查的时候，可能什么也看不出来，结果电流一波动，故障就来了。
接触不良导致的电压不稳定，不仅会影响设备的运行，还可能引发短路、过电流等一系列问题。
老话说得好：“磨刀不误砍柴工”，你平时做点小检查，保养得当，这种事儿就能避免。
3.过载情况：再说到直流系统，过载也是一个大头。
我们常常见到直流系统负载太重，电压不够，电流暴增。
这就像你在背上背着重得不行的包，走几步就累得要死，直流系统也是一样，负载过大，电流超载，就容易烧坏设备。
特别是在用电高峰期，负荷突然增大，电池和电路就容易超负荷工作。
过载故障不仅损坏电池，还可能让电源线路受损，损害整个系统的稳定性。
大家都知道，能忍则忍，能省则省，最好不要等到设备坏了再修，这样出问题后就麻烦了。
二、直流系统故障的应急处理方法1.电池检查与更换：电池出问题了怎么办？首先得检查电池，看看是不是电池充电不充分，还是有部分电池已经损坏。
我们可以测量电池的电压，看看是不是达到正常水平。
如果发现电池有问题，最简单粗暴的办法就是更换，当然了，换电池要讲究方法，千万别让新电池也“跟风”损坏。
平时用的时候，最好定期对电池进行保养，检查一下连接是否牢固，电池是否干净，免得造成二次故障。
2.清理接触点：接触不良的问题得靠“细心”来解决。
直流故障的原因及影响和处理方法变电所中的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作，一般采用直流电源作为操作电源。
蓄电池是一种独立的操作电源，它在变电所内发生任何事故时，即使在交流电源全部消失的情况下，都能保证直流系统的用电设备可靠的连续工作。
因此直流系统的稳定、完全并保持良好的工作状态是安全运行的主要保障。
蓄电池一般采用浮充电方式运行，用浮充电机组、硅整流器或可控硅整流器作为浮充电源，浮充电源与蓄池并列运行于直流母线上。
直流系统接地时，一点接地并不马上产生什么后果，当出现第二点接地时，就可能发生短路或造成继电保护、自动装置和断路器设动，这对安全运行有极大的危害性，当直流系统发生一点接地时，应迅速查找，尽快消除，防止发生两点接地故障。
在直流系统接地时，允许运行两个小时，在两小时内由运行人员寻找接地设备，查找后及时通知检修人员消除接地故障，必要时由运行人员予以配合。
实践证明，这种做法基本上保证了直流系统处于良好的工作状态。
1 直流系统接地的原因1.1气候因素。
由于气候因素造成的直流系统接地是一种最常见的情况，如雨天或雾天可能导致室外的直流系统绝缘降低造成直流系统接地。
1.2人为因素。
由于工作人员在工作中的疏忽造成的接地。
如在带电二次回路上工作将直流电源误碰设备外壳，此种情况多为瞬间接地，检修人员清扫设备时不慎将直流回路喷上水等。
另外，检修人员检修质量的不良也会留下接地隐患，如室外设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤等。
此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。
1.3自然因素。
直流回路在运行中常常受到多种不利因素的影响，如设备传动过程中的机械振动、挤压、设备质量不良、直流系统绝缘老化等都可引起接地或成为一种接地隐患。
1.4环境因素。
在中电气高低压开关室一般离锅炉辅助设备较近，由于环境质量较差（包括粉尘、室内温度过高）不但给运行人员文明生产带来影响，而且对一次设备甚至二次设备直流系统带来负面影响，实践证明环境因素在现场对直流系统的安全运行带来较大的负面作用。
直流系统的异常及事故处理
1、直流母线接地故障处理
（1）接地时，警铃响“直流系统接地”光字牌亮。
（2）测量母线监察表正对地或负对地出现较高电压（最高为母线电压）。
（3）判断接地极性后，询问有关专业各岗位有无操作，否则应采取试拉设备的方法寻找故障点，试拉时应注意：
1）试拉设备牵涉到其它部门时应事先通知。
2）试拉时应先拉次要设备，后拉主要设备；先拉故障可能性大的设备，后拉故障可能性小的设备。
3）试拉过程中应尽量缩短断电时间。
4）如电源电缆故障，有备用电源者应改用备用电源供电，无备用电源者允许带缺陷运行，但应尽快设法消除。
5）若查出一路接地，该电源有分路时，应继续试拉分路，以寻找故障设备。
6）如接地系统母线所属出线均试拉过仍未找出故障设备时，可试停整流器进行观察。
7）直流系统寻找接地故障时，切换开关应切在母线电压位置。
8）当确定范围后，如该设备无法停用，则应通知检修人员查明接地点并予以清除。
当查找接地范围有困难时也应及时通知检修人员协助查找。
3、查找直流接地时注意事项
（1）必须有两人进行，一人监护，一人操作。
（2）选择前应与有关专业联系。
（3）查找过程中，切勿造成另一点接地。
（4）选择直流油泵电源时，应确认油泵在停止状态。
（5）若运行人员不能处理时，应通知检修人员处理。
直流系统故障和事故处理1.1直流系统故障和事故处理⑴220V直流系统两极对地电压绝对值差超过40V或绝缘降低到25KΩ以下，48V直流系统任一极对地电压有明显变化时，应视为直流系统接地。
⑵直流系统接地后，应立即查明原因，根据接地选线装置指示或当日工作情况、天气和直流系统绝缘状况，找出接地故障点，并尽快消除。
⑶使用拉路法查找直流接地时，至少应由两人进行，断开直流时间不得超过3S。
⑷推拉检查应先推拉容易接地的回路，依次推拉事故照明、防误闭锁装置回路、户外合闸回路、户内合闸回路、6～10kV控制回路、其他控制回路、主控制室信号回路、主控制室控制回路、整流装置和蓄电池回路。
⑸在所内主用交流电源失压时，经延时后，应自动投入备用交流电源运行，若自投失败，值班人员要立即手动投入备用交流电源运行，并检查直流屏工作正常。
⑹蓄电池组熔断器熔断后，应立即检查处理，并采取相应措施，防止直流母线失电。
⑺当直流充电装置内部故障跳闸时,应立即采取安全措施，撤除损坏的充电模块。
确认交流电压正常后，立即投入备用充电模块运行，并及时调整好运行参数。
⑻直流电源系统设备发生短路、交流或直流失压时，应迅速查明原因，消除故障，投入备用设备或采取其他措施尽快恢复直流系统正常运行。
若短时间不能回复直流供电，值班人员要及时切除部分直流馈出回路，只保留各开关控制回路、保护测控装置回路，并对蓄电池电压进行重点盯控，监视蓄电池电压高于断路器的最低动作电压，确保在事故情况下各开关能可靠动作，若蓄电池容量严重降低至影响开关正常动作时，立即在当地手动操作将全所设备退出运行。
⑼运行中蓄电池整组容量不足或蓄电池故障整组退出运行时，要立即将所有模块投入运行，对所内交、直流系统进行重点监控，确保交流盘两路进线电源正常，直流盘充电模块工作正常，充电模块故障时及时进行更换。
⑽蓄电池组发生爆炸、开路时，应迅速将蓄电池总熔断器或空气断路器断开，投入备用设备或采取其他措施及时消除故障，恢复正常运行方式。
变电站交流串入直流系统故障分析及防范措施摘要：直流系统是发电厂和变电站的重要系统。
发电厂及大、中型变电站的控制回路、保护装置、出口回路、信号回路包括事故照明都采用直流供电方式。
直流系统就是上述回路装置及动力设备提供直流电源的设备。
直流系统对变电站的安全运行起着至关重要的作用。
本文就现场常见的交流串入直流系统这一问题产生原因、危害及防范处理措施进行阐述分析，以避免类似事故的发生。
关键词：交流；直流系统；分析；防范措施0 引言由于检修人员的工作失误或由于设备安装自身的缺陷等原因，常会出现交流串入直流系统情况发生，一旦出现此类问题则会导致继电保护装置发生误动作，引起事故。
因此，只有我们正确认识到交流串入直流系统的危害并采取相应防范措施，才能更好保证我们电网的安全稳定运行。
1 交流串入直流系统引起的故障跳闸的典型案例案例一：2005年10月25日13时52分55秒开始，某电厂1号、4号5号机组相继跳闸，当时2号、3号机组处于检修状态，6号机组为并网，1号、2号联络扁他器同事被切除，500kV三跳线路仍在运行，事故原因为检修维护人员工作不规范，在未取得运行人员同意并查清图纸的情况下，仅根据自己的判断任意短接端子，误使500kV网控220V直流混入交流所致。
2 交流串入直流系统的原理解释直流电源可分为两部分：一是将交流电源转换为直流电源的整流装置；二就是蓄电池组，连接直流母线之上，这两个部分共同组成了直流系统，直流系统的主要目的在于控制及保护等。
正常情况下，直流系统和交流系统为两个相互独立的系统。
直流为不接地系统，而交流为接地系统。
交流串直流就是指两个系统发生了电气连接，交流系统串入直流系统，使直流系统接地。
通常发生交流串直流系统会导致保护装置误动作，开关直接动作跳闸。
3 交流串入直流系统的原因3.1绝缘电缆的损坏变电站存在着交流电缆和直流电缆放在一起的情况，一旦绝缘电缆的损坏，将会导致交流电缆内芯与直流电缆内芯发生接触，从而导致了交流串入直流系统。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
