炸药的几种爆炸性能

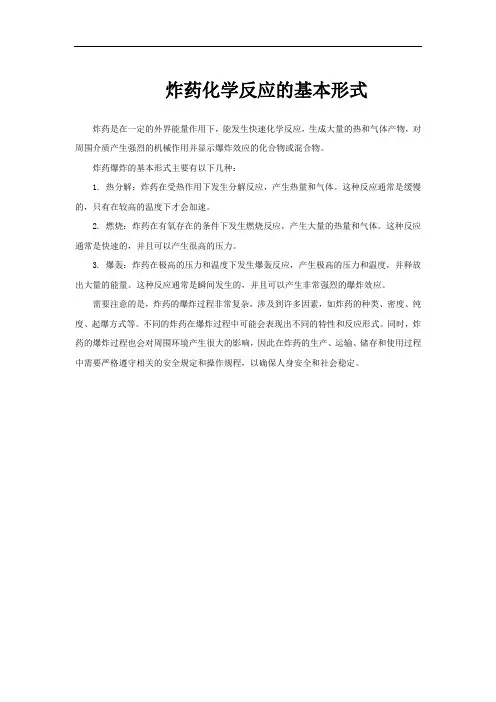

炸药化学反应的基本形式
炸药是在一定的外界能量作用下，能发生快速化学反应，生成大量的热和气体产物，对周围介质产生强烈的机械作用并显示爆炸效应的化合物或混合物。

炸药爆炸的基本形式主要有以下几种：
1. 热分解：炸药在受热作用下发生分解反应，产生热量和气体。

这种反应通常是缓慢的，只有在较高的温度下才会加速。

2. 燃烧：炸药在有氧存在的条件下发生燃烧反应，产生大量的热量和气体。

这种反应通常是快速的，并且可以产生很高的压力。

3. 爆轰：炸药在极高的压力和温度下发生爆轰反应，产生极高的压力和温度，并释放出大量的能量。

这种反应通常是瞬间发生的，并且可以产生非常强烈的爆炸效应。

需要注意的是，炸药的爆炸过程非常复杂，涉及到许多因素，如炸药的种类、密度、纯度、起爆方式等。

不同的炸药在爆炸过程中可能会表现出不同的特性和反应形式。

同时，炸药的爆炸过程也会对周围环境产生很大的影响，因此在炸药的生产、运输、储存和使用过程中需要严格遵守相关的安全规定和操作规程，以确保人身安全和社会稳定。

炸药的爆炸性能炸药的爆炸性能是炸药与工程爆破效果相关的基本性能和指标，包括炸药的敏感度、爆力、爆速、猛度、殉爆距离、管道效应、聚能效应等性能指标。

一、敏感度在外能的作用下，使炸药发生爆炸的难易程度称为敏感度。

当炸药起爆所需要的外能小，则该炸药的敏感度高；反之，当炸药起爆所需要的外能大，则该炸药的敏感度低。

能够激发炸药发生爆炸反应的能量有热能、电能、光能、机械能、冲击波能等。

炸药对于不同形式的外能作用所表现的敏感度是不同的。

（1）炸药的热感度。

炸药的热感度是指在热能作用下，炸药发生爆炸的难易程度，通常用爆发点表示。

爆发点是在标准容器中放入0.05g炸药，在5min 内受热而发生燃烧或爆炸反应时的最低温度。

当炸药爆发点越高，表示炸药的热感度越低。

不同炸药有各自的爆发点，硝铵炸药为280～320℃，黑火药为290～310℃，雷管为175～180℃。

（2）炸药的机械感度。

炸药的机械感度是指炸药在外力撞击下，生产与运输时产生摩擦等机械作用下发生爆炸的难易程度。

一般采用爆炸概率法来测定。

几种炸药的撞击感度与摩擦感度见表2-1。

表2-1 几种炸药的撞击感度与摩擦感度表注梯恩梯（TNT）；黑索金（RDX）。

（3）炸药的起爆感度。

炸药的起爆感度是指在该炸药引爆时，使猛炸药发生爆轰的难易程度。

猛炸药对起爆药爆轰的感度，一般用最小起爆药量来表示。

在一定试验条件下，使1g猛炸药完全爆轰所需的最小起爆药量称为极限起爆药量。

在工程爆破中，习惯用雷管感度来区分工业炸药的起爆感度。

能用一发8号工业雷管可靠起爆的炸药称之为具有雷管感度；凡不能用一发8号工业雷管可靠起爆的炸药称其不具有雷管感度。

（4）影响炸药敏感度的几个主要因素。

①温度的影响：炸药随着外界温度的增高，各项感度也随之增加，在高温环境下实施爆破作业应引起高度重视；②炸药密度的影响：一般情况下，随着装药密度的增加，炸药起爆感度会下降；当粉状铵梯炸药的装药密度大于 1.2g/cm3时，容易出现拒爆；③炸药颗粒度的影响：炸药的颗粒度主要影响炸药的爆轰感度，炸药颗粒越小，其爆轰感度越大；④炸药物理状态和晶体形态的影响：铵梯炸药受潮结块时，感度明显下降；因此，在雨季和潮湿环境下保管和使用铵梯炸药时，应采取有效的防潮措施；硝化甘油炸药在冬季冻结时，晶体形态发生变化，其感度明显提高。

炸药的起爆、感度及有关性能一、炸药的起爆炸药具有爆炸的性能。

在常态下，它能处于相对的稳定状态，也就是说，它不会自行发生爆炸。

要使炸药发生爆炸，必须使炸药失去其相对的稳定状态，即必须给炸药施加一定的外能作用。

炸药在外能作用下发生爆炸的过程，称为炸药的起爆。

使炸药起爆所必须的外能，则称为起爆能。

多种形式的外能都可以激起炸药起爆，但从工程爆破技术、作业安全和有效使用炸药的角度看，热能、爆炸能和机械能较有实际意义。

1．热能当炸药受到热或火焰的作用时，其局部温度将达到突发点而引起爆炸。

例如，火雷管起爆法就是利用导火索的火焰来引爆火雷管；电雷管起爆法则是利用电桥丝通电灼热引燃引火药头而引燃雷管，进而起爆炸药。

2．机械能炸药在撞击或摩擦的作用下，炸药颗粒间产生激烈的相对运动，机械能瞬间转化为热能，从而引起炸药爆炸。

但利用机械能起爆炸药既不方便也不安全，工程爆破中一般不采纳。

在运输和使用炸药时，必须注意机械作用可能引爆炸药的问题，以防爆炸事故发生。

3．爆炸能工程爆破中常用一种炸药爆炸产生的强大能量来引爆另一种炸药。

例如在实际爆破作业中最常见的是利用雷管或导爆索的爆炸来引爆炸药；其次是利用起爆药包的爆炸，引爆一些钝感炸药。

除了上述的热能、机械能和爆炸能外，光能、超声振动、粒子轰击、高频电磁波等也都可激起炸药爆炸，因此这些在爆破作业中都应引起注意和重视。

二、炸药的感度炸药在外界作用影响下发生爆炸的难易程度叫炸药的敏感度(简称为感度)。

即指炸药对外界起爆能的敏感程度。

感度的凹凸，通常以引起爆炸所必须的最小外界能量来表示。

所必须外界能量小则感度高，反之则感度低。

引起炸药爆炸的外界能量有：(1)机械能：冲击、摩擦、针刺、振动等产生的能量。

(2)热能：加热、火花、火焰或灼热物所放出的能量等。

(3)电能：电热、电火花产生的能量。

(4)光能：激光发出的能量。

(5)爆炸能：由爆炸产生的能量引爆炸药。

炸药的感度主要有以下几种。

1．冲击感度即对冲击能量的敏感程度。

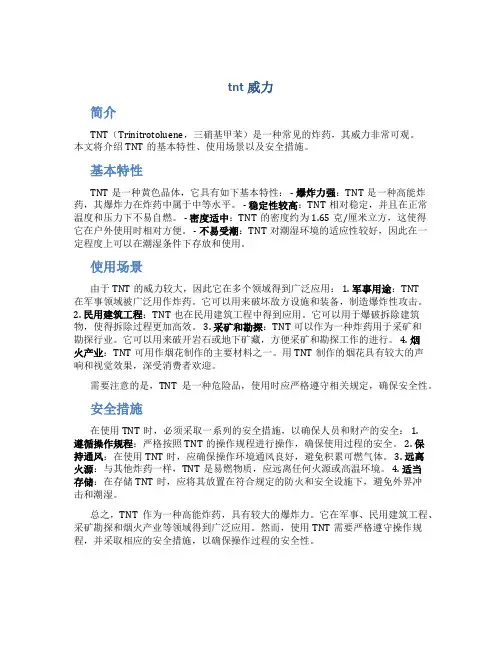

tnt威力简介TNT（Trinitrotoluene，三硝基甲苯）是一种常见的炸药，其威力非常可观。

本文将介绍TNT的基本特性、使用场景以及安全措施。

基本特性TNT是一种黄色晶体，它具有如下基本特性： - 爆炸力强：TNT是一种高能炸药，其爆炸力在炸药中属于中等水平。

- 稳定性较高：TNT相对稳定，并且在正常温度和压力下不易自燃。

- 密度适中：TNT的密度约为1.65克/厘米立方，这使得它在户外使用时相对方便。

- 不易受潮：TNT对潮湿环境的适应性较好，因此在一定程度上可以在潮湿条件下存放和使用。

使用场景由于TNT的威力较大，因此它在多个领域得到广泛应用： 1. 军事用途：TNT在军事领域被广泛用作炸药。

它可以用来破坏敌方设施和装备，制造爆炸性攻击。

2. 民用建筑工程：TNT也在民用建筑工程中得到应用。

它可以用于爆破拆除建筑物，使得拆除过程更加高效。

3. 采矿和勘探：TNT可以作为一种炸药用于采矿和勘探行业。

它可以用来破开岩石或地下矿藏，方便采矿和勘探工作的进行。

4. 烟火产业：TNT可用作烟花制作的主要材料之一。

用TNT制作的烟花具有较大的声响和视觉效果，深受消费者欢迎。

需要注意的是，TNT是一种危险品，使用时应严格遵守相关规定，确保安全性。

安全措施在使用TNT时，必须采取一系列的安全措施，以确保人员和财产的安全： 1.遵循操作规程：严格按照TNT的操作规程进行操作，确保使用过程的安全。

2. 保持通风：在使用TNT时，应确保操作环境通风良好，避免积累可燃气体。

3. 远离火源：与其他炸药一样，TNT是易燃物质，应远离任何火源或高温环境。

4. 适当存储：在存储TNT时，应将其放置在符合规定的防火和安全设施下，避免外界冲击和潮湿。

总之，TNT作为一种高能炸药，具有较大的爆炸力。

它在军事、民用建筑工程、采矿勘探和烟火产业等领域得到广泛应用。

然而，使用TNT需要严格遵守操作规程，并采取相应的安全措施，以确保操作过程的安全性。

一、选填题1、炸药三种不同形式的化学变化是缓慢分解、燃烧、爆炸与爆轰。

2、氧平衡值：炸药内含氧量与所含可燃元素充分氧化所需氧量差值相比之间的差值，分为正氧平衡、负氧平衡和零氧平衡。

3、爆轰产物主要有等，若炸药中含硫、氯和金属等产物中还会有硫化氢、氯化氢和金属氧化物、金属氯化物等。

4、炸药爆炸产生的有毒气体主要有CO和氮氧化合物。

5、感度：在外界能量的作用下，炸药发生爆炸的难易程度。

6、列出炸药的几种感度：炸药热感度、炸药机械感度（包括撞击感度和摩擦感度）。

7、殉爆距离：主发药包爆炸时，引爆被发药包的两药包间的最大距离，单位一般是厘米。

8、影响殉爆距离的因素：装药密度、药量和药包直径、药包外壳和连接方式。

9、随着药包直径的增大，爆速相应增大，一直到药包直径增大到d极时，药包直径虽然继续增大，爆速将不再升高而趋于一恒定值，亦即达到了该条件下的最大爆速。

d极称为药包极限直径。

随着药包直径的减小，爆速逐渐下降，一直到药包直径降到d临时，如果继续缩小药包直径，即d<d临，则爆轰完全中断，d临称为药包临界直径。

10、炸药爆炸性能有爆速、威力、猛度、聚能效应。

11、炸药做功能力是衡量炸药威力的重要指标之一。

（威力的表示方法）12、测定威力的实验方法有铅铸扩孔法、弹道臼炮法、爆破漏斗法。

13、按炸药组成分类：单质炸药、混合炸药按炸药作用特性分类：起爆药、猛炸药、发射药、烟火剂按工业炸药主要化学成分分类：硝铵类炸药、硝化甘油类炸药、芳香族硝基化合物类炸药14、硝铵类炸药主要有硝酸铵、铵梯炸药、铵油炸药、乳化炸药等含水炸药。

15、含水炸药包括：浆状炸药、水胶炸药和乳化炸药。

16、铵梯炸药有硝酸铵、梯恩梯和木粉三种成分组成铵油炸药：以硝酸铵和燃料油为主要成分的粒状或粉状（添加适量木粉）爆炸性混合物称为铵油炸药，简称ANFO爆破剂。

17、爆破器材的销毁方法：爆炸销毁法、焚烧销毁法、溶解销毁法、化学分解法。

18、按引爆方式和起爆能源的不同，工程爆破中常用的工业雷管有火雷管、电雷管和非电雷管等。

爆破安全技术—爆破基础知识爆破工作是矿山生产工艺流程中的一道主要工序。

它是为随后的采、装、运工作创造条件。

爆破工作直接接触炸药、各种起爆器材等易燃易爆物品。

不安全因素极多，时刻威胁着作业人员、采矿设备和邻近居民的人身安全。

因此，矿山企业负责人必须加强对爆破工作的安全管理，避免或减少爆破事故的发生。

一、炸药爆炸特征炸药是在一定条件下能发生化学爆炸的物质。

它在外界作用下能够发生高速的放热反应，同时形成强烈压缩状态的高压气体并迅速膨胀对周围介质做机械功。

在工程爆破实践中，我们看到炸药爆炸时，瞬间产生火花，出现烟雾，发出巨响，形成“爆风”，把各种材料炸坏，当爆破设计不合理或误操作时，就可能引起事故。

1．炸药的主要特征(1)炸药是能发生自身燃烧和爆炸反应的物质。

不论单质炸药还是混合炸药，本身都含有可燃元素碳(C)、氢(H)和助燃元素氧(O)。

一旦发生爆炸，原来的分子结构就破坏了，氧元素就与碳、氢等元素化合，生成气体。

(2)炸药是具有化学爆炸特征的相对稳定的物质。

要使其爆炸，必须从外界供给一定的能量。

若外界供给的能量小，不足以引爆炸药，则炸药处于暂时稳定状态。

为了打破炸药的稳定状态，必须由外界供给足够的能量，这种外界能叫起爆能。

工业炸药的起爆能有热能、机械能和爆炸冲击能等形式。

(3)炸药的能量密度高。

炸药和一般燃料相比，单位质量的炸药爆炸后所放出的热虽不比一般燃料燃烧后所放出的热量多，但是，如以反应产物单位体积能量计算，则前者高于后者。

例如：炭、煤和氧混合燃烧8959．8kJ／kg梯恩梯4186kJ／kg硝铵炸药(零氧平衡)4228kJ／kg反之，以反应产生单位体积的能储量计算，则炭、煤和氧混合燃烧17.2kI／L梯恩梯6807．7kJ／L硝铵炸药(零氧平衡)7117．5kJ／L2．炸药爆炸的要素(1)反应过程放热量大。

(2)反应速度必须快。

(3)反应必须生成大量气体。

二、爆破作用的原理(一)爆破作用圈炸药在岩石中爆炸后，产生高温、高压和高速膨胀的气体，使周围矿岩受压缩破碎，并向深处传播，形成爆轰波。

一、阐述炸药爆炸的基本特征1、反应的放热性炸药爆炸就是将蕴藏地大量化学能以热能形式迅速释放出来的过程，放出大量热量是形成爆炸的必要条件，吸收反应或放热不足都不能形成爆炸。

2、生成气体产物炸药爆炸放出的能量必须借助气体介质才能转化为机械功，因此，生成气体产物是炸药做功不可缺少的条件。

3、反应的快速性炸药爆炸反应式由冲击波所激起的，因此，其反应速度和爆炸速度都很高，爆炸速度可达到每秒书千米，在反应区内炸药变成爆炸气体产物的时间值需要几十微秒。

二、拒爆的处理拒爆的处理方法有以下几种，a、因联线不良、错联、漏联，要重新联线放炮。

经检查确认起爆线路完好时，方可重新起爆。

b、因其他原因造成的拒爆，则因在距拒爆至少0.3m处重钻和拒爆眼平行的新炮眼，重新装药放炮。

c、禁止将炮眼残底继续打眼加深，严禁用镐刨，或从炮眼中取出原放置的引药或从引药中拉出雷管。

d、处理拒爆的炮眼爆破后。

因详细检查并收集未未爆炸的爆破材料予以销毁。

三、炸药爆炸可能引起瓦斯爆炸的因素1、空气冲击波由爆轰激起的冲击波虽然具有很高的压力和温度，但由于作用时间非常短，不会将瓦斯加热到爆发温度，但是冲击波经反复叠加，或瓦斯经过预热，则仍有引起瓦斯爆炸的危险。

2、炽热固体颗粒炽热固体颗粒是一些爆炸不完全的炸药颗粒或金属粉末，他们在空气飞散是可能氧化燃烧，本身冷却却又慢，对瓦斯加热时间长，所以危险性极大。

4、炸药生成的高温气体炸药生成的气体温度高，作用时间长，是引起瓦斯爆炸最危险的因素，特别是含有游离氧，氧化氮等气体时，由于具有强氧化作用，易使瓦斯爆炸，含有游离氧、一氧化碳等气体时，它们接触空气时，可能要燃烧成二次火焰，也可能引起瓦斯爆炸。

炸药的爆炸参数与性能一、炸药的爆炸参数(一)爆速爆速是炸药爆炸时爆轰波沿炸药内部传播的速度。

炸药爆速的高低与许多因素有关，首先取决于炸药自身的性质，其次还与装药直径、装药密度以及颗粒度、外壳、附加物等因素有关。

爆速是炸药的重要参数之一。

爆速愈高，炸药的爆炸能力愈大。

常用工业炸药的爆速通常为3000-4000m/s，低爆速炸药的爆速通常为2000m/s左右。

(二)爆热爆热是在一定条件下单位质量炸药爆炸时放出的热量，通常用符号Q v表示。

爆热是炸药爆炸做功的能量指标。

常用工业炸药的爆热为3000-4000kJ/kg。

(三)爆温爆温是炸药爆炸时放出的热量使爆炸产物定容(指爆炸产物的容积与炸药爆炸前的体积相同的情况)加热所达到的最高温度(℃)。

一般来讲，炸药的爆温愈高，气体产物的压力就愈大，对外界做功的能力也就愈大。

在实际应用中，不是爆温愈高愈好。

通常水下爆破炸药要求有较高的爆温，以提高水中爆破效果；对于煤矿安全炸药则要求有较低的爆温，以降低点燃瓦斯的可能性。

常用工业炸药的爆温为2300-3000℃，单质炸药的爆温为3000-5000℃。

(四)爆容爆容又称炸药的比容，是单位质量炸药爆炸时生成的气体产物在标准状态下(0℃和0.101MPa) 所占的体积(%) 。

通常炸药的爆容愈大，做功能力也愈大。

爆容只是一定条件下的相对值。

常用工业炸药的爆容为900L/kg左右。

(五)爆压爆压是炸药爆炸时生成的高温高压气体产生的压力。

通常有两个含义：(1)指爆轰压力，又称C-J压力，它是炸药爆炸时爆轰波阵面上的压力p1。

常用工业炸药的爆轰压为3000-3500MPa。

爆轰压可由试验测定，也可由理论计算得出。

(2)指爆炸产物压力，它是炸药爆炸做功时爆炸产物的压力p2，通常爆炸产物压力是爆轰压力的一半左右。

二、炸药的爆炸性能(一)做功能力炸药爆炸对周围介质所做的总功称为炸药的做功能力。

炸药的做功能力又称爆力或威力，它是炸药的爆炸产物对周围介质做功的能力。

爆破施工的材料与起爆方法一、爆破材料1.炸药炸药是指在一定能量作用下，无须外界供氧，能够发生快速化学反应，生成大量的热和气体的物质。

单一化合物的炸药称为单质炸药，两种或两种以上物质组成的炸药称为混合炸药。

（1）炸药的爆炸性能。

①感度。

炸药的感度是指炸药在外界能量（如热能、电能、光能、机械能及爆能等）的作用下发生爆炸的难易程度，不同的炸药在同一地点的感度不同。

影响炸药感度的因素很多，主要有以下几种。

a.温度。

随着温度的升高，炸药的各种感度指标都升高。

b.密度。

随着炸药密度的增大，其感度通常是降低的。

c.杂质。

杂质对炸药的感度有很大的影响，不同的杂质有不同的影响。

一般来说，固体杂质，特别是硬度大、有尖棱和高熔点的杂质，如砂、玻璃屑和某些金属粉末等，能增加炸药的感度。

②威力。

威力是指炸药爆炸时做功的能力，即对周围介质的破坏能力。

③猛度。

猛度是指炸药在爆炸后爆轰产物对药包附近的介质进行破坏、局部压缩和击穿的猛烈程度。

猛度越大，表示该炸药对周围介质的粉碎破坏程度越大。

④殉爆。

殉爆是指炸药药包爆炸时引起位于一定距离外与其不接触的另一个炸药药包也发生爆炸的现象。

起始爆炸的药包称为主发药包，受它爆炸影响而爆炸的药包称为被发药包。

因主发药包爆炸而引起被发药包爆炸的最大距离，称为殉爆距离。

殉爆反映了炸药对冲击波的感度。

⑤安定性。

安定性是指炸药在一定储存期间内保持其物理性质、化学性质和爆炸性质的能力。

（2）常用的工程炸药。

①铵油炸药。

铵油炸药是指由硝酸铵和燃料组成的一种粉状或粒状爆炸性混合物，铵油炸药取材方便，成本低廉，使用安全，易于加工，被广泛用于爆破，但因其具有吸湿结块性，最好现拌现用。

②三硝基甲苯（TNT）。

TNT为白色或淡黄色针状结晶，无臭，能耐受撞击和摩擦，比较安全，难溶于水，可用于水下爆破。

爆炸时产生有毒的一氧化碳气体，因此不适用于通风不畅的环境。

③黑火药。

黑火药是由硝酸钾、硫黄和木炭混合而成的深灰色的坚硬颗粒，对摩擦、火花和撞击极其敏感，容易受潮，制作简单。

１．８炸药爆炸性能炸药的性能主要取决于以下因素，一是炸药的组成成分，二是炸药的加工工艺，三是炸药的装药状态和使用条件。

本节主要介绍炸药的爆速、威力、猛度和聚能效应等性能。

１．８．１爆速爆轰波沿炸药装药传播的速度称为爆速。

爆速是炸药的重要性能指标之一，也是目前唯一能准确测量的爆轰参数。

（１）影响爆速的因素炸药的爆速除了与炸药本身的性质，如炸药密度、产物组成、爆热和化学反应速度有关外，还受药包直径、装药密度和粒度、装药外壳、起爆冲能及传爆条件等影响。

从理论上讲，当药柱为理想封闭、爆轰产物不发生径向流动、炸药在冲击波波阵面后反应区释放出的能量全部都用来支持冲击波的传播时，爆轰波以最大速度传播，这时的爆速叫理想爆速。

实际上，炸药是很难达到理想爆速的，炸药的实际爆速都低于理想爆速。

影响爆速的因素主要有以下几方面。

１）药包直径的影响当爆轰波沿直径有限的药柱轴向传播时，除在爆轰波反应区中有化学反应的放热过程之外，同时还存在着能量的耗散过程。

前面已经提到，爆轰波波阵面压力可达数千至数万兆帕。

因此，爆轰气体产物必然要发生径向膨胀。

这种径向膨胀引起向反应区内传播的径向稀疏波，结果造成反应区中能量向外耗散。

爆轰波传播过程中，ＣＪ面后的高压气体产物也要向后膨胀而产生轴向稀疏波。

但是由于ＣＪ面处具有ｕＨ＋ｃＨ＝Ｄ这一条件，所以后面的这种轴向稀疏波不能传入反应区内，因而不会引起能量损失，因此，径向稀疏波是爆轰波沿药包传播过程中能量损失的最主要原因。

通常实际使用的药柱的直径都是有限尺寸的，因此，总是存在着产物的径向膨胀及因此而引起的能量损失。

这样，化学反应区所释放出的能量只有一小部分被用来支持爆轰波的传播，从而引起爆轰波阵面压力的下降和爆速的减小。

图１２０是几种炸药的爆速随药包直径变化关系的实测结果。

比较图中曲线１、２、３、４即可看出，在密度相同的条件下，同梯恩梯相比，铵梯混合炸药的理想爆轰爆速都较低，而临界直径和极限直径都较大，并且ｄ临与ｄ极之间关系的特点更为明显。

爆破工程复习题一、填空题1.炸药爆炸必须具备的三个基本要素是放热量大、反应速度快、生成大量气体。

2.炸药反应的四种基本形式是热分解、燃烧、爆炸和爆轰。

3.炸药的爆炸产物均以气体为主，影响其种类与数量的因素主要为氧平衡，其次是反应完全程度和周围介质。

4.炸药的爆炸性能有爆速、爆力（威力）、猛度、殉爆和间隙效应、聚能效应。

5.炸药的爆炸参数有爆容、爆热、爆温、爆压。

6.在实验室中，炸药的爆力常用铅铸扩孔法测定，单位是ml；猛度常用铅铸压缩法测定，单位是mm。

在生产单位也可用爆破漏斗法测定炸药的爆力或试验单位炸药消耗量。

7.影响炸药殉爆距离的因素有装药密度、药量、药径、药包外壳约束、中间介质和相互位置。

8.炸药按用途及作用特性分为起爆药、猛炸药、发射药、焰火剂；按组成分为单质炸药和混合炸药。

17.导爆管的击发方式主要有雷管、导爆索、击发工具（击发枪）三种，导爆管网路由击发元件、传爆（连接）元件和起爆（末端工作）元件三部分组成。

18.导爆索与导爆管的网路联接方式均有串联、并联和簇联三种方式。

导爆索间的连接方式有搭接、水手接、T形接（套接）等；导爆管间的连接方式有连接块、连通器等。

19.导爆索起爆网路通常由导爆索、继爆管和雷管组成。

搭接时两根导爆索搭接长度应≮15cm,支线和主线传爆方向应＜90°。

20.构成电力起爆法的器材有电雷管、导线、起爆电源和测量仪表；常用的电雷管包括瞬发电雷管、秒延期电雷管和毫秒延期电雷管。

21.电力起爆法常用的起爆电源有照明电、动力电和起爆器等。

流经每发雷管的电流值应满足：一般爆破，交流电≮2.5A,直流电≮2A；硐室爆破，交流电≮4A，直流电≮2.5A。

22.电爆网路有串联、并联、混联三种基本联接形式。

同一电爆网路要使用同厂、同批、同规格的电雷管，并且在使用前利用爆破网路检测（专用）仪表，对每一发电雷管均进行导通检测，要求电阻差对康铜桥丝≯0.3欧，镍铬桥丝≯0.8欧，或者不大于产品说明书的规定。

煤矿工人安全知识—炸药的几种爆炸性能及炸药的殉爆一、炸药的几种爆炸性能威力(作功能力) 指炸药爆炸时产生的力量，能够崩下多少煤或岩石。

猛度指炸药爆炸时能够把煤或岩石炸碎的程度。

炸药的威力和猛度的关系是：威力代表炸药总的作功能力，而猛度则是炸药局部的破碎能力。

一般说，威力大的单质炸药，猛度也大；混合炸药虽有较大的威力，但猛度并不高。

因此，要正确选用炸药品种，才干达到理想的爆破效果。

比如爆破中硬以下的岩石或煤层，使用猛度较小、威力较大的炸药，效果较好。

炸药的安全性我国的煤矿大部分有瓦斯和爆炸性的煤尘。

瓦斯爆炸有三个条件，即瓦斯浓度、点燃瓦斯的火焰温度及温度继续的时间、空气中氧含量不低于12％。

如果达到了爆炸的浓度界限和空气中氧含量要求，火焰及其温度就成为引爆瓦斯、煤尘的主要条件。

而炸药爆炸后产生的火焰和高温，最容易引起瓦斯和煤尘爆炸。

因此，矿用炸药对瓦斯和煤尘就必须有一定的安全性。

因为煤矿许用炸药中有食盐，它的爆炸温度较低，火焰也短，比较安全。

但是，炸药中的盐加得过多，炸药的殉爆性能就降低，爆炸不完全，容易出现瞎炮，甚至会发生燃烧(爆燃)，反而容易引起瓦斯、煤尘的燃烧或爆炸。

所以，为了提升炸药的安全性，制成被筒炸药。

目前又研制成功安全硬质被筒炸药，可在瓦斯环境中裸露爆破，常用于处理溜煤眼堵塞和放顶煤崩大块，安全可靠。

二、炸药的殉爆炸药爆炸时产生的爆炸波，可以传递一定距离。

如果—个主爆药的爆炸引起了与它有一定距离的受爆药的爆炸，这种现象叫做殉爆。

主爆药和受爆药之间的最大距离，称为殉爆距离。

殉爆距离受各种因素影响，主要有：装药密度受爆药密度较小，殉爆距离增加，这是因为炸药密度小，孔隙多，有利于主爆药冲击波促使受爆药突发而主爆药密度增高，殉爆距离也增大，这是因为爆速及冲击波的强度都随装药密度的加大而增长，容易引爆被发装药药量和竟药径增加药量和药径，会使主爆药的冲击波强度增大，受爆药接受冲击波的面积也增加，殉爆距离也就可以加大。
