民用航空器结构强度分析与优化设计随着国家经济的快速发展,民用航空事业也蓬勃发展。
航空器结构强度分析与优化设计成为民用航空事业中的一门重要技术。
本文将探讨民用航空器结构强度分析与优化设计的相关知识。
一、航空器结构强度分析航空器结构强度是指航空器的各个部件能够承受外部载荷而不产生破坏或变形的能力。
航空器结构强度分析主要包括两方面的内容,一是载荷分析,二是应力分析。
载荷分析是指对各种外部载荷进行分析,其中包括机身重量、风压、气动力、温度应力等。
这些载荷将会作用于飞机的各个部件上,产生影响。
在进行载荷分析时,需要对各种载荷进行合理的模型建立,并结合飞机的系统参数等进行综合分析。
应力分析是指对航空器各部件在载荷作用下的应力进行分析。
应力分析的内容主要包括弯曲应力、剪切应力和压缩应力等。
在进行应力分析时,需要考虑材料的强度、刚度等特性,对结构进行分析计算,从而得出合理的仿真结果。
二、航空器结构强度优化设计航空器结构强度优化设计是在航空器设计的过程中,以航空器结构强度为中心,通过各种手段实现航空器结构强度的最优化。
结构强度优化设计可分为以下三个方面。
一是结构形状优化设计。
在进行结构形状优化设计时,需要考虑到结构的强度、刚度等特性,通过优化结构的形状和材料,使其最优化。
二是结构材料优化设计。
结构材料优化设计是指在保证结构强度的基础上,通过优选材料等方式,实现结构的轻量化和高强度。
三是结构布局优化设计。
结构布局优化设计是指通过调整结构的布局,优化结构的刚度和强度等特性,从而提高结构的性能。
三、结论航空器结构强度分析与优化设计是保证航空器安全的重要技术。
在进行航空器结构强度分析时需要对各种载荷进行分析,结合材料的强度、刚度等特性和结构进行计算分析,从而得出合理的仿真结果。
在进行航空器结构强度优化设计时,需要考虑到结构的强度、材料和布局等因素,通过优化的方式实现结构强度的最优化。
飞机结构强度与刚度优化设计飞机作为一种重要的交通工具,承载着人们的生命安全,因此其设计与制造至关重要。
其中,结构强度与刚度作为关键设计参数,对于保障飞机的安全性和性能至关重要。
本文将深入探讨飞机结构强度与刚度的优化设计,并介绍其重要性和应用。
1. 强度与刚度的定义与影响因素首先,我们需要明确飞机结构强度和刚度的定义。
强度是指材料抵抗外力作用的能力,用于保证飞机在受到外力影响时不会发生破裂或失效。
刚度则是指物体抵抗形变的能力,用于保证飞机在受到外力作用时保持稳定以及保证飞机的姿态控制。
同时,强度和刚度的优化取决于多种因素,如材料的性质、载荷、结构形式等。
2. 结构强度与刚度的优化设计目标对于飞机设计师来说,强度与刚度的优化设计目标是提高飞机的安全性和性能。
通过优化结构的强度和刚度,可以降低结构的重量,提高性能和经济效益。
此外,优化设计还可以提高飞机的稳定性和控制性能,对于飞行过程中的安全和舒适性都有重要作用。
3. 结构强度与刚度的优化方法针对飞机结构的优化设计,有多种方法可供选择。
其中,最常用的方法包括有限元分析、结构拓扑优化和参数优化。
有限元分析可以通过建立数学模型,模拟材料、载荷以及结构之间的相互作用,得出结构的强度与刚度。
结构拓扑优化是通过改变结构的形状和拓扑结构,以达到减小结构重量、提高刚度和强度的效果。
参数优化则是通过调整结构的设计参数,如材料的强度、截面形状等,来优化结构的强度和刚度。
这些方法可以相互结合使用,以达到最佳设计效果。
4. 结构强度与刚度优化设计的应用案例结构强度与刚度优化设计已广泛应用于飞机制造。
以A380飞机为例,其采用了复合材料结构和结构拓扑优化设计,使得飞机在保持较高强度的同时,减小结构重量,提高燃油效率。
同时,针对不同飞机的特点和需求,结构强度与刚度的优化设计方法也有所不同。
对于战斗机等高机动性飞机,需注重提高刚度,以保证稳定的空战性能;而对于大型客机,需注重提高强度,以保证载客量和安全性。
航空器机身结构优化设计与强度分析一、引言在现代工程设计中,航空器在空气动力学和结构力学要求下,对其机身结构的优化设计和强度分析显得尤为重要。
机身结构是航空器的基础,影响着飞行的安全性、经济性和可靠性,对于实现安全航行和节能减排等目标起着不可替代的作用。
本文将从航空器机身结构的优化设计和强度分析两个方面,对此进行详细的介绍。
二、航空器机身结构的优化设计(一)结构优化设计的概念结构优化设计是指在现有的设计要求和条件下,通过结构参数的调整和优化设计手段,使得设计目标得到更好的满足和实现。
在航空器的结构设计中,优化设计可以帮助设计师更好地满足设计要求和条件,使得机身结构更加轻巧、坚固和经济。
(二)优化设计的方法1.参数优化设计:该方法是在给定的设计参数范围内,通过调整参数值,使得设计目标最优化的过程。
该方法适用于具有明确约束条件和参数层次结构明确的结构设计。
2.建模优化设计:该方法是基于有限元分析的结构建模,通过对有限元模型的优化设计,使得模型的性能最优化,从而达到结构的优化设计的目的。
该方法适用于更加复杂的结构设计。
3.拓扑优化设计:该方法是基于去除冗余材料的方法,通过对模型的截面和内部结构进行优化设计,使得设计的结构最轻、坚固和经济。
该方法适用于结构形态灵活,模型复杂的结构设计。
(三)结构优化设计实例以A320机身结构设计为例,通过拓扑优化设计方法,将原设计的重量降低12%以上,同时保证航空器的强度和刚度。
在优化设计中,对机身进行了拓扑优化设计和参数优化设计的组合,将机身分解为多个子系统,如前机身、中机身、后机身。
在经过优化设计后,模型的重量大大减轻,整体性能也得到了极大的提升。
三、航空器机身强度分析(一)强度分析的概念:航空器机身强度分析是指在满足设计要求和条件的前提下,通过对整体结构和材料进行强度校核和有限元分析,确定结构的破坏模式和破坏路径,以及对结构进行必要的强度校验和合理的改进措施的过程。
飞机结构强度设计1.引言1.1 概述飞机结构强度设计是飞机设计中至关重要的一环。
飞机作为一种高速载具,必须能够承受各种外界力和压力的作用,同时确保乘客和机组人员的安全。
为了满足这一要求,飞机的结构必须经过精心设计和计算。
飞机结构强度设计的概念涵盖了多个方面。
首先,它要考虑到飞机在各个飞行阶段所受到的各种载荷,包括静载荷、动载荷、气动载荷、重力载荷等。
这些载荷会对飞机的各个部件和结构产生不同的作用,这就要求飞机结构必须能够在各种载荷下保持稳固和完整。
其次,飞机结构强度设计还要考虑到各个部件和结构之间的相互作用。
飞机的结构是由多个部件和连接件组成的复杂体系,各个部件和连接件的强度必须能够保证整个飞机的强度。
因此,在设计飞机结构时,需要考虑到各个部件的强度、刚度、疲劳寿命等因素,以确保整个飞机的结构能够达到设计要求。
最后,飞机结构强度设计还要考虑到材料的选择和使用。
不同的材料具有不同的强度和特性,因此在飞机结构设计中需要选取合适的材料,并对其进行适当的加工和处理,以达到结构强度设计的要求。
综上所述,飞机结构强度设计是一项复杂而重要的任务,它涉及到载荷分析、结构设计、材料选择等多个方面。
只有通过科学的设计和计算,才能保证飞机在各种极端条件下的安全运行。
在接下来的文章中,我们将进一步探讨飞机结构设计的原则和强度计算的方法,以期能够更好地理解和应用飞机结构强度设计的理论与实践。
文章结构部分的内容如下:1.2 文章结构本文主要包括以下几个部分组成。
首先,引言部分介绍了整篇文章的背景和概述。
文章探讨了飞机结构强度设计的重要性,并介绍了本文的目的和结构。
接下来,正文部分主要分为两个部分:飞机结构设计原则和飞机结构强度计算方法。
在飞机结构设计原则部分,我们将详细探讨飞机结构设计的一般原则和准则。
这些原则包括材料的选择、结构的布局、载荷考虑以及强度和刚度的要求等。
我们还将介绍飞机结构设计中需要考虑的其他重要因素,例如疲劳寿命和可靠性。

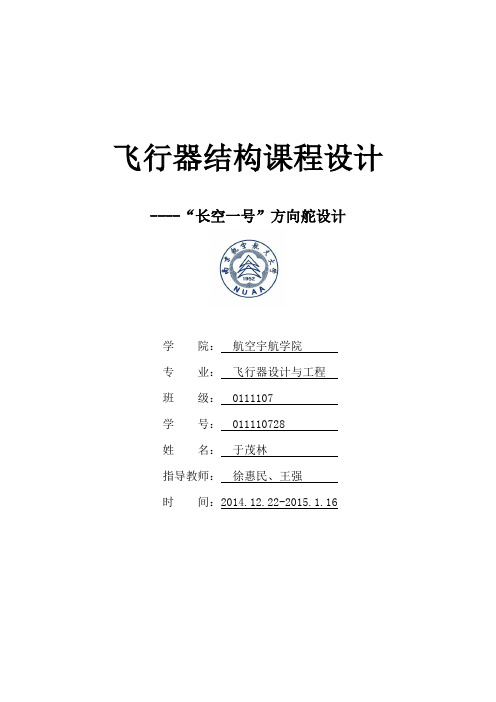

飞行器结构课程设计----“长空一号”方向舵设计学院:航空宇航学院专业:飞行器设计与工程班级: 0111107学号: **********名:***指导教师:徐惠民、王强时间:2014.12.22-2015.1.16目录一、设计要求 (1)1.1、形状协调 (1)1.2、外载荷 (2)二、初步方案的确定 (3)2.1、结构形式 (3)2.2、梁的结构形式 (4)2.3、悬挂点配置 (4)2.4、翼肋布置 (4)2.5、配重方式 (5)2.6、操纵接头的布置 (5)2.7、开口补强 (5)三、载荷计算与设计计算 (6)3.1、展向载荷计算 (6)3.2、接头位置确定 (6)3.3、梁的设计计算 (8)3.3.1、梁和前缘蒙皮的设计 (8)3.3.2、前缘闭室计算 (10)3.3.3、弯心和扭矩计算 (111)3.3.4、梁腹板校核 (133)3.3.5、梁缘条的校核 (144)3.4、蒙皮设计计算 (144)3.4.1尾缘条设计 (144)3.4.2、弦向载荷分布计算 (144)3.4.3、前缘蒙皮校核 (155)3.4.4、后段壁板肋的数量和蒙皮最大挠度校核 (155)3.4.5、后段壁板蒙皮正应力校核 (177)3.5、肋的设计计算 (188)3.5.1、后段肋的设计 (188)3.5.2、后段普通肋的校核 (199)3.5.3中部加强肋设计 (21)3.5.4整体端肋设计 (21)3.5.5前缘肋和加强肋设计 (211)3.5.6、前缘开口加强肋校核 (222)3.6、接头和转轴设计 (222)3.6.1、支承接头设计 (222)3.6.2、选取轴承 (233)3.6.3、螺栓组合件的选择 (244)3.7、支座设计 (244)3.7.1、支承接头支座设计 (244)3.7.2、摇臂支座设计 (255)3.8、铆钉设计 (266)3.9、尾缘条设计 (277)四、质量质心计算及配重设计 (277)4.1、质量计算 (277)4.1.1、前缘蒙皮质量计算 (288)4.1.2、梁质量计算 (299)4.1.3、前缘肋质量计算 (299)4.1.4、后蒙皮质量计算 (30)4.1.5、尾缘条质量计算 (30)4.1.6、端肋质量计算 (30)4.1.7、后半肋质量计算 (31)4.1.8、支承支座质量计算 (31)4.1.9、摇臂支座质量计算 (32)4.1.10、质量和质心计算 (32)4.2、配重设计 (333)4.3、方向舵重新设计 (344)五、装配工艺流程 (355)六、总结 (355)七、参考资料 (366)一、设计要求1.1外形协调方向舵在其活动范围内运动,在任何情形下不得与其支撑结构或邻近构件发生干扰,所以其要满足一定的协调关系。
飞机结构与原理的报告飞机结构与原理的报告一、引言飞机是一种空中运输工具,利用气动力学原理在大气中飞行。
它的设计和结构是基于多个科学原理和发展而来的。
本报告旨在介绍飞机的结构和原理,从而更好地理解飞机的运作原理。
二、飞机的构造1. 机身结构飞机的机身是承载飞行器重量和载荷的基本结构。
通常由铝合金或复合材料制成。
具体来说,机身分为前、中、后三个部分。
前部包括船头锥、机头、驾驶舱等;中部是乘客和货物的区域;后部是动力装置和尾部组件的区域。
2. 机翼结构机翼是飞机的升力产生器,负责飞机的升空和维持飞行稳定。
它由前缘、后缘、主梁等部件组成。
前缘是机翼前部的曲面,其形状和曲率影响着飞机的气动性能。
后缘是机翼的尾部边缘,用于控制飞机的姿态和机动性能。
主梁连接和支撑机翼的其他组件。
3. 尾翼结构尾翼是飞机的稳定和操纵系统,包括水平尾翼和垂直尾翼。
水平尾翼通过改变升力的分布来调节飞机的姿态和飞行稳定性。
垂直尾翼负责操纵飞机的方向并提供稳定性。
它们由框架、表面和控制表面等组成。
4. 起落架结构起落架是飞机地面操作和起降的重要组件。
它由车轮、支架、减震系统和刹车系统构成。
起落架可以根据飞机的类型和用途有所不同,如固定起落架、收放起落架等。
三、飞机的原理1. 气动力学原理飞机的运行基于气动力学原理,主要包括升力和阻力。
升力是由机翼产生的向上的力,使飞机能够克服重力并实现升空。
阻力是飞机进入大气层时所受到的阻碍力,影响着飞机的速度和燃料消耗。
2. 动力系统原理飞机的动力系统通常由发动机、推进器和燃料系统组成。
动力系统提供了飞机在空中运行所需的推力。
发动机燃烧燃料产生高温高压气体,推进器将气体喷出来产生推力,从而推动飞机向前移动。
3. 操纵系统原理飞行器的操纵系统用于改变姿态、方向和其他飞行参数。
飞机的操纵系统包括飞行员操作的控制杆、脚蹬和襟翼等。
飞行员通过操作这些控制装置来控制飞机的飞行姿态和方向,实现起飞、飞行和降落等动作。
飞机结构强度分析与优化设计飞机结构强度分析与优化设计是飞机设计过程中非常重要的一步,它确保了飞机的安全性和可靠性。
本文将介绍飞机结构强度分析的方法和步骤,并探讨优化设计对飞机结构强度的影响。
1. 强度分析方法在飞机结构强度分析中,通常采用有限元方法进行数值模拟。
有限元分析将复杂的连续体分割为有限个小的单元,通过求解运动方程来获得结构的应力和应变分布。
常用的有限元软件包有ANSYS、ABAQUS等。
在进行强度分析前,需要建立飞机结构的有限元模型。
首先,根据设计图纸和几何形状,将飞机结构分解为有限个相对独立的组件。
然后,对每个组件进行离散化处理,分割成小单元。
最后,根据材料力学性质和边界条件,设置每个单元的材料属性和加载情况。
2. 强度分析步骤强度分析的步骤通常包括以下几个方面:2.1 材料力学性质分析:确定材料的力学性质,包括弹性模量、屈服强度和断裂韧性等。
这些参数对强度分析和优化设计起着重要的作用。
2.2 荷载分析:确定飞机在不同飞行阶段、气动载荷和地面操作条件下的荷载情况。
这些荷载的大小和方向将作为强度分析的输入条件。
2.3 有限元模型建立:根据飞机的几何形状和结构特点,建立相应的有限元模型。
模型的准确性和精度直接影响强度分析的可靠性。
2.4 网格划分:将有限元模型进行离散化处理,将连续的结构划分成有限个小单元。
合理的网格划分对分析结果的准确性和计算效率有很大影响。
2.5 材料性能输入:根据材料力学性质分析的结果,输入各个单元的材料属性。
这些属性将用于计算每个单元的应力和应变。
2.6 荷载输入:根据荷载分析的结果,将各个荷载作用在相应的单元上。
这些荷载将用于计算结构的应力分布。
2.7 强度计算:根据有限元理论和数值计算方法,对整个飞机结构进行强度计算。
这一步骤将得到结构的应力和应变分布。
2.8 结果分析:根据强度计算的结果,进行应力和应变的评估。
验证结构是否满足设计要求,如果超过了设计要求,需重新进行优化设计。
飞行器结构设计现场课报告这次现场课主要是梁架式后掠翼。
本次老师主要是需要我们从四方面进行分析:翼身连接简化、结构布局简化、结构之间连接和传力分析。
机翼与机身连接处使用两组接头。
前梁附近采用简单支撑,后墙附近采用固定支撑连接。
机翼产生的剪力、弯矩和扭矩被转换为连接螺栓的剪力,以达到平衡。
梁架式后掠翼的布局分成两部分。
在根肋外的结构形式与常规平直翼相同。
靠近机身处前梁、主梁和后墙一端与根肋相连,一端与侧面加强肋相连。
纵梁则是分别与根肋、主梁相连。
这种布局是因为机翼在与机身连接处还要布置开口放起落架,所以采用这种加强的形式来加固机翼。
结构之间的连接大致如下。
前梁为两点铰接梁,分别支撑在机身和主梁的端点上。
主梁是固定在机身和侧肋上的悬臂梁。
后梁为悬臂梁,固定在主梁和侧肋上。
根肋可视为双支点梁,一端与后梁铰接,另一端与前梁与主梁相交。
由于前梁、主梁和根肋的边缘条之间有加强蒙皮间接连接,腹板也连接在一起,因此前支点可视为弱固定支撑,在传递扭矩时起到固定支撑的作用。
侧肋接收前、主梁和后梁传递的弯矩分量,并认为它最终铰接在前梁和主梁的接缝处,主梁以双支点梁的形式弯曲,然后将弯矩转换为剪力并传递给两个接缝。
前肋固定支撑在前梁上。
传力分析相对比较复杂。
根肋外的剪力传到根肋上,后墙处的剪力分别传到后墙和纵梁上,后墙传递的剪力直接传到主梁上直接传给机身,而纵梁上分担的剪力传到主梁上再传到与机身的接头。
前梁处的剪力大部分通过主梁传到机身接头处,少部分由前梁来承担。
弯矩最终通过每个节点收敛到主梁,然后传递到节点。
在这里,从后墙和前梁传递到主梁的力矩是隐蔽的,必须保持力矩平衡。
因此,部分力矩由根部肋承担,部分力矩转化为梁边缘带处的剪力,转化为扭矩。
扭矩包括外翼传递的扭矩和一些弯矩分量转换的扭矩。
根肋处的扭矩转换为腹板的剪力,以实现平衡。
在这节现场课上,对扭矩的分析仍然不太了解。
我觉得更复杂。
我希望张老师能在课堂上做详细的理论分析!。
飞行器设计课程设计报告襟翼的常见结构襟翼主要分为前缘襟翼和后缘襟翼,前缘襟翼主要用于起降和大机动飞行的前缘机动襟翼。
常用的后缘襟翼有简单襟翼、单缝襟翼、双缝襟翼、三缝襟翼、富勒襟翼和吹气襟翼等。
襟翼结构主要有单梁、双梁和三梁与小间距多肋组合的结构,这种结构抗声疲劳能力强,被广泛应用。
襟翼载荷分析和建模——弯矩和剪力分析襟翼相当于机翼后缘的一个多支点梁。
作为机翼的一部分,它同样承受着剪力、弯矩和扭矩。
真实的襟翼上载荷是相当复杂的,在此不妨作如下简化:认为弯矩和剪力由襟翼主梁完全承担。
而扭矩则由襟翼截面闭室全部承担。
不妨把襟翼再进一步简化:认为它内部只有一根梁,那么:计算剪力和弯矩时,梁腹板将完全承担剪力部分,而上下缘条完全承担弯矩带来的正应力。
襟翼展长为3.6m ,合适的应该设置五个铰支点,在材料力学上来说就是有三度静不定,为了简化计算,本次采用三点铰支,将静不定度降为一度。
襟翼的运动方式为便于简便计算,选取固定铰链单缝襟翼作用在襟翼上的分布载荷现设单位面积气动载荷的峰值为p ,则气动分布载荷对整个襟翼的向上(z 轴负方向)的载荷为:})({0⎰⎰+⎥⎦⎤⎢⎣⎡++-+=ab bb dx b a a px a p dx x b pZp ba 2+-= 又,p ba R R R Z z z z 2321+-=++= 现在可以从材料力学的观点出发,分析襟翼这根“多支点梁”的内力——剪力和弯矩。
这是个一度静不定的梁:解除B 约束,得到静定的相当系统。
根据B 挠度为零这个位移条件,我们可以求出R 1z 、R 2z 、R 3z 的值:23632213zz R q q l R -⎪⎭⎫ ⎝⎛+=()2126875.00625.1q q l R Z -=由0221=*-+=∑span Z R R FZ z Z有z z Z R R l q q R 322112--*⎪⎭⎫⎝⎛+=分析襟翼的内力,画出剪力弯矩图: 这些将是选择腹板厚度和缘条宽度的依据。
商用飞机模型课程设计报告一、课程目标知识目标:1. 学生能理解商用飞机的基本结构及其功能,掌握飞机模型的设计原理。
2. 学生能描述飞机飞行中涉及的主要物理概念,如升力、阻力、重力等。
3. 学生能运用数学知识进行简单的几何图形设计和测量。
技能目标:1. 学生能够运用所学的知识,设计并制作一个简单的商用飞机模型。
2. 学生能够通过实验和数据分析,优化飞机模型的飞行性能。
3. 学生能够熟练使用工具和设备,安全地进行模型制作和测试。
情感态度价值观目标:1. 学生培养对航空事业的兴趣,激发创新精神和探索欲望。
2. 学生在团队协作中学会沟通、分享和承担责任,培养合作精神。
3. 学生能够关注环保问题,认识到航空业在环保方面的责任和挑战。
课程性质:本课程结合了科学、技术、工程和数学等多学科知识,注重实践操作和团队合作。
学生特点:六年级学生对新鲜事物充满好奇,具备一定的动手能力和探究精神。
教学要求:课程要求学生在掌握基础知识的同时,注重实践操作和创新能力,培养团队协作精神。
通过分解课程目标,使学生在完成具体学习成果的过程中,达到课程目标。
后续教学设计和评估将围绕这些具体学习成果展开。
二、教学内容1. 飞机基本结构及功能:介绍飞机的机身、机翼、尾翼、发动机等主要部件及其作用,关联教材第三章《航空器的基本构造》。
2. 飞行原理:讲解升力、阻力、重力等物理概念在飞行中的应用,关联教材第四章《飞行原理与飞行器设计》。
3. 模型设计与制作:教授几何图形设计、比例计算等知识,指导学生运用CAD软件进行模型设计,关联教材第五章《模型设计与制作》。
4. 材料选择与加工:介绍适合飞机模型的材料特点,如轻质木材、塑料等,并教授加工技巧,关联教材第六章《模型材料与加工工艺》。
5. 飞行性能测试与优化:指导学生进行模型飞行测试,收集数据进行分析,优化模型性能,关联教材第七章《模型飞行性能测试与调整》。
教学安排与进度:第一课时:飞机基本结构及功能学习。
《飞机结构与强度》
课程设计报告
简单刚架结构受力分析
专 业:
学 号:
学生姓名:
所属学院:航空工程学院
指导教师:
二〇一四年12月
一、目的与意义
本课题旨在探究限元法在分析飞机结构力学有关问题时的作用,使我们对有
限元法有个基本的了解,并锻炼我们的自主分析能力和对有限元分析软件的实际
操作能力。
二、有限元分析原理与软件介绍
有限元分析原理
有限元分析(FEA,Finite Element Analysis)利用数学近似的方法对真实
物理系统(几何和载荷工况)进行模拟。还利用简单而又相互作用的元素,即单
元,就可以用有限数量的未知量去逼近无限未知量的真实系统。
有限元分析是用较简单的问题代替复杂问题后再求解。它将求解域看成是由
许多称为有限元的小的互连子域组成,对每一单元假定一个合适的(较简单的)
近似解,然后推导求解这个域总的满足条件(如结构的平衡条件),从而得到问
题的解。这个解不是准确解,而是近似解,因为实际问题被较简单的问题所代替。
由于大多数实际问题难以得到准确解,而有限元不仅计算精度高,而且能适应各
种复杂形状,因而成为行之有效的工程分析手段。
有限元是那些集合在一起能够表示实际连续域的离散单元。有限元的概念早
在几个世纪前就已产生并得到了应用,例如用多边形(有限个直线单元)逼近圆
来求得圆的周长,但作为一种方法而被提出,则是最近的事。有限元法最初被称
为矩阵近似方法,应用于航空器的结构强度计算,并由于其方便性、实用性和有
效性而引起从事力学研究的科学家的浓厚兴趣。经过短短数十年的努力,随着计
算机技术的快速发展和普及,有限元方法迅速从结构工程强度分析计算扩展到几
乎所有的科学技术领域,成为一种丰富多彩、应用广泛并且实用高效的数值分析
方法。
ANSYS简介
本文采用ANSYS有限元软件对荷载作用下的结构进行分析。ANSYS是一个具
有高度可靠性的结构有限元分析软件,有着四十多年的开发和改进历史,作为世
界CAE工业标准及最流行的大型通用结构有限元分析软件,ANSYS的分析功能覆
盖了绝大多数工程应用领域,并为用户提供了方便的模块化功能选项。
ANSYS的主要功能模块有:结构分析模块、热分析分析模块、磁场分析模块、
流体分析模块、声学分析模块等。它的前后处理系统非常强大,能很好地模拟和
分析各种工况条件下的物体受力状态。
ANSYS分析的一般流程可以分为以下几个步骤:
(1)进入前处理,设定材料属性;
(2)建立构建模型,主要包括:
①建立几何模型;
②分配属性;
③有限元模型网格化分;
④施加约束条件及荷载。
(3)进入后处理
设置与分析程序相关的求解程序及参数,并直接递交运算或产生计算文
件,例如,
确定分析类型(静力、动力、非线性等),工况组合以及要求输出的结果。
(4)评价分析结果
通过Result、List多个后处理工具,提出数据,ANSYS还提供了实时动画,
变形图,
X一Y曲线图,云纹图等强大的后处理功能。
三、基本数据
已知钢架是用10号工字钢焊成,其尺寸及载荷情况如图所示,a=0.20m,P=10KN,
惯性矩J=245c㎡,弹性模量E=2.1×10^5MPa,泊松比为0.3。
查表得10号工字钢的高度h=100mm,腿宽度b=68mm,腰厚度d=4.5mm,平均
腿厚度t=7.6mm。
单元定义为beam188,网格划分为在长度方向上每25mm一格,共64格。
定义材料为linear isotropic,弹性模量EX=210000,泊松比PRXY=0.3,不随温度
变化。
在A点设定约束为全约束。
四、计算结果
总位移图
Y方向位移图
X方向位移图
角度变化量(弧度)
五、结论与分析
经验证,通过ANSYS计算出的结果与理论计算结果存在一定的误差,说明
模拟实际情况进行分析与理论计算还是有很大的差别的。在有限元模拟分析中杆
件已经产生较大变形,而理论分析中的变形并不大。
六、参考文献
《ANSYS有限元分析实用教程》----李黎明 编著 2005年1
月第一版
七、本课程学习体会与建议
通过这次课程设计,使我对有限元法有了更加全面的认识,也锻炼了我的电
脑软件操作能力和自主分析能力。在使用软件的过程中也遇到了很多困难,如看
不懂英语指令、计算结果不对等等,但经过耐心细致的寻找错误、查阅资料,我
最终还是克服了这些困难,感觉收获颇多。
八、软件安装与使用技巧
license文件的安装十分重要,需要注意的地方较多,和之前的准备工作也有
很大关联,而且是整个安装过程中最初的一步,安装时如果失误易导致软件无法
使用。
在有限元分析中合适的网格划分是很重要的,划分不合理会导致很多问题。
网格划分太稀疏会导致计算不准确,无法得到正确的结果;网格划分太密集又会
使计算量增大,影响工作效率。还有正确的按照需求定义单元可以使计算结果更
为精确
最后,现今先进的大型有限元分析软件都是全英文的,这对我们的英语能力
也是一种考验。
