一、填空题1.为了改善系统性能、实现信号的远距离传送及信道多路复用,通信系统中广泛采用调制技术。
2.用待传输的基带信号去改变高频载波信号某一参数的过程,称为,用基带信号去改变载波信号的幅度,称为。
3.无线电波传播方式大体可分为、、。
4.非线性器件能够产生,具有作用。
二、单选题1.超外差式接受机结构的主要特点是具有()A.高频功率放大器B.混频器C.调制器D.倍频器2.为了有效地发射电磁波,天线的尺寸必须与辐射信号的()相比较。
A.振幅B.相位C.频率D.波长调谐回路和小信号调谐回路一、填空题1.LC并联回路谐振时阻抗为且为,当频率高于谐振频率而失谐时,阻抗将并呈现。
2.小信号谐振放大器以作为负载,它不仅有作用,还有作用3.矩形系数是用来说明小心号选频放大器好坏的性能指标,其值越接近于,放大器的选择性越好。
单协调放大器的 .4.电路中同一端口的功率与功率之比,称为信噪比,其值越大,噪声的影响就。
二:单选题1.单调谐放大器中,并联谐振回路作为负载时,常采用抽头接入,其目的是()。
A:展宽频带B:提高工作效率C:减小矩形系数D:减小晶体管及负载对回路的影响2.同步调谐放大器中单调谐放大器级数增加时,其()。
A:矩形系数减小,通频带变窄B:谐振增益增大,通频带变宽C:选择性改善,通频带变宽D:矩形系数增大,稳定性下降三:判断题1.LC谐振回路中,电容量增大时,谐振频率下降,品质因数将增大。
()2.单谐振回路的Q值越大,谐振曲线越尖锐,则其通频带越窄,矩形系数越小.()3.选择性是指放大器从各种不同频率中选出有用信号,抑制干扰信号的能力。
()4.由于晶体管存在寄生电容,在高频时形成内反馈从而影响到调谐放大器工作的稳定性。
()5.放大器的噪声系数定义为放大器输出端信噪比与输出端信噪比的比值,其值越大越好。
()谐振功率放大器一、填空题1.丙类谐振功率放大器的特点是:晶体管基极偏压小于0,集电极电流为余弦脉冲,其导通角,故放大器具有很高的功率;放大器负载采用,用以,实现获得大功率输出。

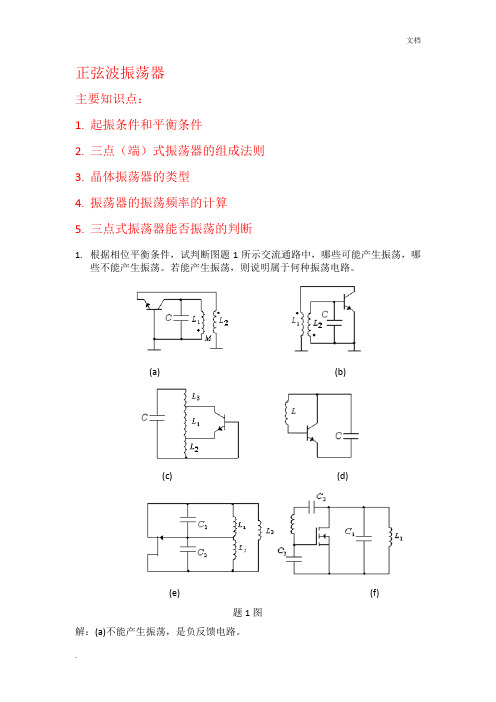

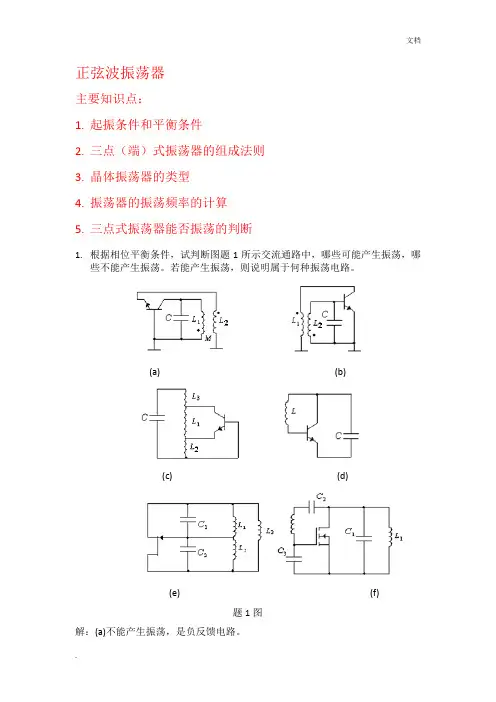

正弦波振荡器主要知识点:1.起振条件和平衡条件2.三点(端)式振荡器的组成法则3.晶体振荡器的类型4.振荡器的振荡频率的计算5.三点式振荡器能否振荡的判断1.根据相位平衡条件,试判断图题1所示交流通路中,哪些可能产生振荡,哪些不能产生振荡。
若能产生振荡,则说明属于何种振荡电路。
(a) (b)(c) (d)(e) (f)题1图解:(a)不能产生振荡,是负反馈电路。
(b)可能产生振荡。
(c )不能,集电极接同性电感,不符合射同它异。
(d)不能产生振荡。
(e)只有当L1、C1合并呈容性,L2、C2合并也呈容性才有可能产生振荡。
(f)只有当L1、C1合并呈容性,L2、C2合并呈感性才有可能产生振荡。
2、试改正图题2所示振荡电路中的错误,并指出振荡电路类型。
图中b C ,d C ,e C 均为旁路电容或隔直电容,RFC 为高频扼流圈。
(a) (b)(c) (d)(e)(f)题2图解:(a) 电容三点式(b)电感三点式(c)电容三点式(d)电感三点式(e)电容三点式(f)电容三点式3、图题3是一振荡器的交流等效电路,包含了三个LC 回路,各回路的谐振频率如图3标示,设有以下三种情况:(1)112233L C L C L C ≥>;(2)112233L C L C L C ≤<;(3)112233L C L C L C <=。
题3图试分析上述三种情况是否都能振荡,振荡频率f osc 与回路谐振频率有何关系? 解: (1)f 01< f osc <f 03 可能振荡(电感三点式)(2)f 03< f osc <f 02可能振荡(电容三点式)(3)不能振荡4、电路如图4所示,C 1=51pF ,C 2=3300pF ,C 3=12~250pF ,L =0.5μH ,R L =5kΩ,g m =50ms ,回路Q o =80。
试计算振荡器频率范围。
题4图解:MHzLC f pF C C C C MHzf p R R R K R Fg F g mS g C C C P f LQ f R C C F L i m 6.28~1321300~62//66.71330)//(33.1/5098.0105.22015.0032102L00002124000L021===+=≥≥⨯=Ω≥⇒+≥==+=⨯====∑∑-ππ所以,振荡器频率范围为13~28.6MHz.。

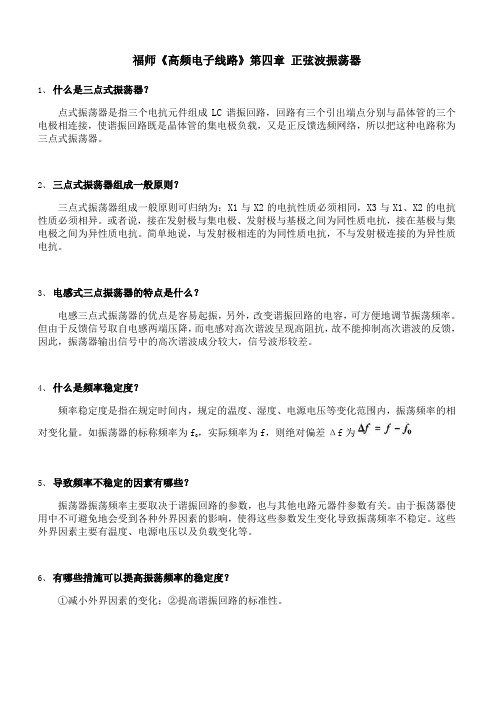

福师《高频电子线路》第四章正弦波振荡器1、什么是三点式振荡器?点式振荡器是指三个电抗元件组成LC谐振回路,回路有三个引出端点分别与晶体管的三个电极相连接,使谐振回路既是晶体管的集电极负载,又是正反馈选频网络,所以把这种电路称为三点式振荡器。
2、三点式振荡器组成一般原则?三点式振荡器组成一般原则可归纳为:X1与X2的电抗性质必须相同,X3与X1、X2的电抗性质必须相异。
或者说,接在发射极与集电极、发射极与基极之间为同性质电抗,接在基极与集电极之间为异性质电抗。
简单地说,与发射极相连的为同性质电抗,不与发射极连接的为异性质电抗。
3、电感式三点振荡器的特点是什么?电感三点式振荡器的优点是容易起振,另外,改变谐振回路的电容,可方便地调节振荡频率。
但由于反馈信号取自电感两端压降,而电感对高次谐波呈现高阻抗,故不能抑制高次谐波的反馈,因此,振荡器输出信号中的高次谐波成分较大,信号波形较差。
4、什么是频率稳定度?频率稳定度是指在规定时间内,规定的温度、湿度、电源电压等变化范围内,振荡频率的相,实际频率为f,则绝对偏差Δf为对变化量。
如振荡器的标称频率为f5、导致频率不稳定的因素有哪些?振荡器振荡频率主要取决于谐振回路的参数,也与其他电路元器件参数有关。
由于振荡器使用中不可避免地会受到各种外界因素的影响,使得这些参数发生变化导致振荡频率不稳定。
这些外界因素主要有温度、电源电压以及负载变化等。
6、有哪些措施可以提高振荡频率的稳定度?①减小外界因素的变化;②提高谐振回路的标准性。
7、提高谐振回路的标准性措施的有哪些?①采用参数稳定的回路电感器和电容器;采用温度补偿法。
②改进安装工艺,缩短引线,加强引线机械强度。
③增加回路总电容量、减小晶体管与谐振回路之间的耦合均能有效减小晶体管极间电容在总电容中的比重,也可有效地减小管子输入和输出电阻以及它们的变化量对谐振回路的影响。
8、石英晶体振荡器的频率稳定度是多少?石英晶体振荡器的频率稳定度一般可达10-6~10-8数量级。
正弦波振荡器练习题及答案一、选择题1、振荡器的振荡频率取决于。
()A .供电电源B .选频网络C .晶体管的参数D .外界环境2、为提高振荡频率的稳定度,高频正弦波振荡器一般选用。
()A .LC 正弦波振荡器B .晶体振荡器C .RC 正弦波振荡器3、设计一个振荡频率可调的高频高稳定度的振荡器,可采用()A .RC 振荡器B .石英晶体振荡器C .互感耦合振荡器D .并联改进型电容三点式振荡器4、串联型晶体振荡器中,晶体在电路中的作用等效于。
( )A .电容元件B .电感元件C .大电阻元件D .短路线5、振荡器是根据反馈原理来实现的,反馈振荡电路的波形相对较好。
()A 、正、电感B 、正、电容C 、负、电感D 、负、电容6、振荡器的频率稳定度高。
()A .互感反馈B .克拉泼电路C .西勒电路D .石英晶体7、石英晶体振荡器的频率稳定度很高是因为()A .低的Q 值B .高的Q 值C .小的接入系数D. 大的电阻8、正弦波振荡器中正反馈网络的作用是()A .保证产生自激振荡的相位条件B .提高放大器的放大倍数,使输出信号足够大C .产生单一频率的正弦波D .以上说法都不对9、在讨论振荡器的相位稳定条件时,并联谐振回路的Q 值越高,值ω???越大,其相位稳定性()A 、越好B 、越差C 、不变D 、无法确定10、并联型晶体振荡器中,晶体在电路中的作用等效于( )A .电容元件B .电感元件C .电阻元件D .短路线11、克拉拨振荡器属于振荡器。
( )A . RC振荡器B .电感三点式振荡器C .互感耦合振荡器D .电容三点式振荡器12、振荡器与放大器的区别是()A.振荡器比放大器电源电压高B.振荡器比放大器失真小C.振荡器无需外加激励信号,放大器需要外加激励信号D.振荡器需要外加激励信号,放大器无需外加激励信号13、如图所示电路,以下说法正确的是()A.该电路由于放大器不能正常工作,不能产生正弦波振荡B.该电路由于无选频网络,不能产生正弦波振荡C.该电路由于不满足相位平衡条件,不能产生正弦波振荡D.该电路满足相位平衡条件,可能产生正弦波振荡14、改进型电容三点式振荡器的主要优点是()A.容易起振B.振幅稳定C.频率稳定度较高D.减小谐波分量15、在自激振荡电路中,下列哪种说法是正确的()A.LC振荡器、RC振荡器一定产生正弦波B.石英晶体振荡器不能产生正弦波C.电感三点式振荡器产生的正弦波失真较大D.电容三点式振荡器的振荡频率做不高16、利用石英晶体的电抗频率特性构成的振荡器是()A.f=fs时,石英晶体呈感性,可构成串联型晶体振荡器B.f=fs时,石英晶体呈阻性,可构成串联型晶体振荡器C.fs<f<fp时,石英晶体呈阻性,可构成串联型晶体振荡器< p="">D.fs<f<fp时,石英晶体呈感性,可构成串联型晶体振荡器< p="">17、如图所示是一个正弦波振荡器的原理图,它属于振荡器。
第4章 正弦波振荡器
4.1 自测题
4.1-1.振荡器起振条件应满足 和 。
4.1-2.与电感三点式振荡器相比,电容三点式振荡器最高振荡频率 ,产生的波形 。
4.2思考题
4.2-1.反馈型LC振荡器从起振到平衡,放大器的工作状态是怎么样变化的?它与电路的哪些参数
有关?
4.2-2. 图4.2-2是四个变压器反馈振荡器的交流等效电路,请标明满足相位条件的同名端。
图4.2-2
4.2-3.电容三点式振荡器电路如图4.2-3所示。
(1)画出其交流等效电路。
(2)若给定回路谐振电阻Re及各元件,求起振条件gm>?(Re为从电感两端看进去的谐振阻抗,管子输
入、输出阻抗影响可略)
4.2-4.电感三点式振荡器如图4.2-4所示。
(1)画出交流通路。
(2)给定Re,L1′及L 2′,计算起振条件gm>?(Re为从电容两端看进去的谐振阻抗;L1′、L2′是把电
感L的两部分等效为相互间不再含有互感的两个独立电感时的数值,它们与总电感L之比为匝数之比。
即L1’/L=N1/N,L2’/L=N2/N。管子输入、输出阻抗影响可略)
图4.2-3 图4.2-4
4.2-5.在振幅条件已满足的前提下,用相位条件去判断如图4.2-5所示各振荡器(所画为其交流等效电
路)哪些必能振荡?哪些必不能振荡?哪去仅当电路元件参数之间满足一定的条件时方能振荡?并相应说
明其振荡频率所处的范围以及电路元件参数之间应满足的条件。
图 4.2-5 图4.2-6 图4.2-7 4.3习题 、 图4.3-2 图4.3-4 =1kΩ,RL=10 kΩ,C1=3300pF,C 试求 图4.3-7 图4.3-9 起振条件为:gm>。 图4.3-10 图4.3-12 图4.3-13 图4.3-16 图4.3-17 Co=5pF,试: 图4.3-20 H,C1=100pF,C2=2000pF,Qo=100,RL=1KΩ,RE=700Ω,晶体三极管的,试问IEQ大于何值时振荡 图4.3-23
4.2-4.图4.2-6所示为一个三回路振荡器,试确定以下四种情况下振荡频率范围。.
(1)L1Cl>L2C2>L3C3;
(2)L1C1
(4)L1C1
4.2-7. 图4.2-7所示各电路中,哪些能振荡?哪些不能振荡?
4.3-1 有两个反馈环路,它们的环路增益分别为
试问哪个环路可以构成反馈型正弦波振荡器?为什么?并确定该振荡器满足振幅起振条件时的Au值
和电路的振荡频率。
4.3-2图4.3-2是变压器耦合型振荡器的交流通路,请标明满足相位条件的同名端。
4.3-3试用相位条件判断图4.3-3中各交流通路哪些不能振荡,哪些可能振荡,并确定可能振荡的频率
范围。
图4.3-3
4.3-4 LC振荡电路如图4.3-4所示。画出各电路的交流通路并判别是哪种类型的振荡器。若要调整
振荡频率,试说明在不改变反馈系数的前提下应调整哪个电容的数值。
4.3-5三点式振荡器电路如图4.3-5所示。已知RC=2kΩ,RL=1kΩ,RE=1.2kΩ,L=15μH,N1=16匝,N2=4
匝。
(1)要求电路的振荡频率fg=2.5MHz,试求电容C的取值。
(2)若谐振回路的QO=50,试确定满足起振条件时晶体管的工作电流IEQ。
图4.3-5 图4.3-6
4.3-6克拉拨振荡电路如图4.3-6所示。已知晶体管的静态工作电流IEQ=1.2rnA,R
C
=2KΩ,RE
2=510pF,C3
为51~100pF的可调电容,L=lμH,回路的谐振电阻影响可忽略。
(1)在满足振荡条件下,C3允许调整的最小值;
(2)电路振荡的频率范围。
4.3-7 晶体振荡电路如图4.3-7所示。
(1)画出(a)电路的交流通路,试判别其振荡电路类型并说明晶体的作用,调整C4对电路的振荡性能有
何影响?
(2)判别(b)电路的类型,其中晶体起何作用?试求电感L的数值。
4.3-8在图4.3-8所示的电路中,晶体均为泛音晶体。
(1)若(a)电路中晶体的基频为2MHz,试求电路的振荡频率。
(2)画出(b)电路的交流通路,若要求环路的反馈系数F=0.2,试求C1和C2的数值。
图4.3-8
4.3-9 RC正弦振荡电路如图4.3-9所示。(1〉检查(a)电路中的错误,并加以改正。
(2)为满足振幅起振条件,试确定(b)电路中电阻R1的取值范围。求电路的振荡频率fg,并说明热敏电
阻Rt的温度特性。
4.3-10.用场效应管构成的电感反馈振荡器的交流等效电路如图4.3-10所示,图中,r1<<ωL1,r2<<ω
L2,L1、L2之间无互感,忽略管子输入、输出阻抗的影响,并设工作点处场效应管的跨导为gm试证明振幅
4.3-11.检查图4.3-11振荡器电路的错误,并加以改正。
图4.3-11
4.3-12. 图4.3-12所示为某电视接收机的本振电路,改换电感L即可以从1~12改换频道,试:
(1)画出交流等效电路,说明是什么形式电路,有何优点。
(2)说明各元件的作用,振荡频率主要由什么决定。
4.3-13.一克拉拨振荡器如图4.3-13所示。已知C1=C2=1000 pF,L=20μH,Qe=50,C3为(6.8~125)pF的
可变电容。若gm=8.2mS,求振荡频率范围。
4.3-14一席勒振荡器的交流等效电路如图4.3-14所示。已知:C2=1500pF,C3=51 pF,C4=l0pF,C5为
(9~35)pF的可变电容,L=20μH,Qe=50,gm=9.2mS,F=0.18,求该振荡器的振荡频率范围。
4.3-16. 图4.3-15所示为一三点式振荡器,假设电阻的影响可予不计,要求:
(1)画出交流等效电路;
(2)若振荡频率fg=500kHz,求L;
(3)若欲保持fg、L不变,而把反馈系数F降为原先的一半,应如何改变元件参数才能达到?
图4.3-14 图4.3-15
4.3-16.一单差分对振荡器如图4.3-16所示。若晶体管的α≈1,fT>>5MHz;管子输入、输出阻抗及元
件损耗的影响均可忽略,试问:
(1)石英晶体振荡器的类型及振荡频率fg;
(2)为起振,恒流源电流Io至少应大于多少?
4.3-17. 图4.3-17所示为某机器中的振荡器,振荡频率为fg=l0 MHz,试:
(1)说明电路中主要元件作用,画出交流通路;
(2)说明晶体在电路中的作用。
4.3-18.一振荡器电路如图4.3-18所示。已知石英晶体参数:Lg=20H,Cg=1.25×10-4pF,r
g
=10Ω,
(1)画出交流等效电路;
(2)求振荡器的工作频率fg;
(3)说明石英晶体的作用。
4.3-19.图4.3-19给出了一数字频率计用的晶体振荡器,要求:
(1)画出交流等效电路;
(2)计算由4.7μH电感与330pF电容所组成的并联回路的谐振频率,并与晶体频率相比较,由此说明
该回路之作用。
(3)说明其他元件作用。
图4.3-18 图4.3-19
4.3-20.图4.3-20所示的石英晶体振荡器电路,试说明:
(1)电路是否满足相位条件。
(2)石英晶体的作用。
4.3-21.在图4.3-21所示的三点式振荡电路中,已知L=1.3μ
器才能满足起振条件?
4.3-22.在图4.3-22所示的电容三点式振荡电路中,已知L=0.5μH,C1=51
pF,C2=3300pF,C3=(12~250)pF,RL=5kΩ,gm=30ms,CL=20pF,Qo=80,试求能够起振的频率范围。
图4.3-21 图4.3-22
4.3-23.有源移相网络组成的正弦波振荡器如图4.3-23所示,试推导该电路的振荡条件和工作角频率
ω
g,求u01、u02
的幅值,说明相位关系。
