地基承载力作业指导书一、适用范围在地层或土体的原位应力状态和天然含水率保持不变、原生结构不受或少受扰动的条件下,直接或间接地测定岩、土体地基承载力的动力触探、静力触探法。
动力触探法适用于黏性土、砂类土和碎石类土。
静力触探法适用于软土、黏性土、粉土、砂类土及少量碎石的土层。
二、检测项目动力触探法、静力触探法测地基承载力。
三、技术标准《铁路工程地质原位测试规程》TB10018-2003四、仪器设备静力触探仪五、现场试验1、动力触探法试验⑴动力触探作业前必须对机具设备进行检查,确认正常后,方可启动。
部件磨损及变形超过下列规定者,应予更换或修理。
Ⅰ探头允许磨损量:直径磨损不得大于2mm,锥尖高度磨损不得大于5mm;Ⅱ每节探杆非直线偏差不得大于0.6%;Ⅲ所有部件连接处丝扣应完好,连接紧固。
⑵动力触探机具安装必须稳固,在作业过程中支架不得偏移;动力触探时,应始终保持重锤沿导杆垂直下落,锤击频率应控制在15~30击/min;动力触探的锤座距孔口高度不宜超过1.5cm,探杆应保持竖直。
⑶轻型动力触探作业时,应先用轻便钻具钻至所需测试土层的顶面,然后对该土层连续贯入。
当贯入30cm的击数超过90击或贯入15cm超过45击时,可停止作业。
如需对下卧层进行测试,可用钻探方法穿透该层后继续触探。
⑷轻型动力触探应每贯入30cm记录其相应击数。
⑸根据地层强度的变化,重型和特重型动力触探可互换使用。
重型动力触探实测击数大于50击/10cm,宜改用特重型;当重型动力触探实测击数小于5击/10cm时,不得采用特重型动力触探。
⑹在预钻孔内进行重型或特重型动力触探作业,钻探孔径大于90cm、孔深大于3m;实测击数大于8击/10cm时,可用小于或等于90cm的孔壁管下放至孔底或用松土回填钻孔,以减小探杆径向晃动。
⑺重型、特重型动力触探应每贯入10cm记录其相应击数。
地层松软时,可采用测量每阵击(一般为1~5击)的贯入度,并按式(1)换算成相当于同类型动力触探贯入10cm时的击数。
深层平板载荷试验10.1 适用范围10.1.1 深层平板载荷试验可适用于确定深部地基土层及大直径桩桩端土层在承压板下应力主要影响范围内的承载力。
10.1.1[条文说明]深层平板载荷试验包括埋深等于或大于3m的深度地基土的承载力和直径大于0.8m基桩岩土持力层端阻力的试验,模拟其实际受力状态。
10.1.2 深层平板载荷试验的承压板采用直径为0.8m的刚性板,当试井直径大于承压板直径时,紧靠承压板周围的外侧的土层高度应不少于80cm。
10.1.2[条文说明]承压板应平整地放置于深部地基土层或桩端持力层上,承压板上用小于试井直径的钢管传力柱,延伸至地面进行加荷;亦可利用井壁护圈作反力加荷,沉降观测宜直接在底板上进行。
10.2 仪器设备10.2.1深层平板载荷试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。
10.2.2加载反力装置一般通过传力柱至地表,采用压重平台反力装置,并应符合下列规定:1.传力柱的中心应与承压板的中心重合且垂直支撑。
2.传力柱和承压板的材料强度、刚度,应满足载荷试验的要求,在最大荷载作用下应不变形。
3.加载反力装置能提供的反力不得小于最大加载量的1.2倍。
4.压重宜在检测前一次加足,并均匀稳固地放置于平台上。
5.承压板放置时,应保持试验土层的原状结构和天然湿度。
10.2.3基准桩中心与传力柱中心和基准桩中心与压重平台支墩边的距离均不应小于2.0m。
10.3 现场检测10.3.1深层平板载荷试验使用维持荷载标准程序时,其加卸载分级、记录内容、及相对稳定标准应按本规程第4.3.3条-4.3.5条有关规定执行。
10.3.2 当出现下列情况之一时,可终止加载:1.沉降s急骤增大,荷载~沉降(Q~S)曲线上有可判定极限承载力的陡降段,且沉降量超过0.04d(d为承压板直径);2.在某级荷载下,24小时内沉降速率不能达到稳定;3.本级沉降量大于前一级沉降量的5倍;4.当持力层土层坚硬,沉降量很小时,最大加载量不小于设计要求承载力特征值的2倍。
地基系数检测作业指导书一K30的概念地基系数K30是表示土体表面在平面压力作用下产生的可压缩性的大小,它是用直径为300mm的钢性承载板进行静压平板载荷试验,取第一次加载测得的应力与位移(P-S)曲线上S为1.25mm 时所对应的荷载σs,按K30= σs/1.25计算得出,单位是Mpa/m。
二K30荷载试验的适用条件和要求1 K30荷载试验对填料级配的要求K30平板荷载试验适用于粒径不大于荷载板直径1/4的各类土及土石混合料。
2 有效测试深度K30荷载试验的测试的有效深度为400-500mm。
3 测试时间对于粗细粒均匀质土,亦在碾压后2-4小时内进行。
4 测试面状态及天气条件测试面必须是平整无坑洞的地面,对于粗粒或混合料造成的表面不平整,实验前应铺设一层2-3mm的干燥中砂或石膏腻子。
此外,测试面应远离震源,以保持测试精度。
雨天或风力大于6级的天气,不得进行试验。
三试验操作步骤一)安置平板荷载仪1 场地测试面应进行平整,并使用毛刷扫去松土。
当处于斜坡上时,应将荷载板支撑面做成水平面。
2 安置平板载荷仪:1) 将荷载板放置于测试地面上,应使荷载板与地面良好接触,必要时可铺设一薄层干燥砂(2~3mm)或石膏腻子。
当用石膏腻子做垫层时,应在荷载板底面上抹一层油膜,然后将荷载板安放在石膏层上,左右转动荷载板并轻轻击打顶面,使其与地面完全接触,与此同时可借助荷载板上水准泡或水准仪调整水平。
2) 将反力装置承载部分安置于荷载板上方,并加以制动。
反力装置的支撑点必须距荷载板外侧边缘1m以外。
3) 将千斤顶放置于反力装置下面的荷载板上,可利用加长杆和通过调节丝杆,使千斤顶顶端球铰座紧贴在反力装置承载部位上,组装时应保持千斤顶垂直不出现倾斜。
4) 安置测桥,测桥支撑座应设置在距离荷载板外侧边缘及反力装置支承点1m以外。
测表的安放必须相互对称,并且应与荷载板中心保持等距离。
二)加载试验1)为稳固荷载板, 预先加0.01MPa荷载,约30秒钟,待稳定后卸除荷载,将百分表读数调至零或读取百分表读数作为下沉量的起始读数。
桩基载荷试验检测方案一、工程概况该工程包括33栋住宅、一栋会所、两个独立地下室,建筑物层数2~18F,住宅建筑面积223905.6m2,会所建筑面积3461m2,底商建筑面积13929.51m2。
拟建建筑物分布情况将整个场区分为北区、南区和样板区。
北区包括1#楼~4#楼、8#楼~15#楼,南区包括16#楼~30#楼,样板区包括5#、6#、7#、31#、32#、33#楼,拟建建筑物结构形式为框架或剪力墙结构,拟采用桩基础。
拟建场地南区设计整平标高291.4~292.5m,南、北区各设计一个独立地下室,设计地下室高度约5m,南区地下室底板设计标高286.4~287.5m,地下室底板设计标高均位于现有场地地面以上。
地下室基础采用人工挖孔桩基础,基础持力层采用卵石层,其极限端阻力标准值为qsk =2600kPa,桩基设计等级为丙级。
南区16#楼~30#楼和样板区31#楼~33#楼建筑采用人工挖孔桩基础,基础持力层采用卵石层和中风化泥岩,其极限端阻力标准值为qsk =3000kPa,桩基设计等级为乙级。
二、方案编制依据1.《四川省建筑地基基础质量检测若干规定》(修订本);2.《建筑地基地基设计规范》(GB50007-2002);3.《建筑桩基技术规范》(JGJ94-2008)。
三、检测方案本工程采用人工挖孔灌注桩,桩端持力层采用卵石层和中风化泥岩。
桩端采用卵石层的桩极限端阻力标准值为2600kPa,桩数为495根;桩端采用中风化页岩的桩极限端阻力标准值为3000kPa,桩数为1266根。
根据《四川省建筑地基基础质量检测若干规定》及设计要求,需进行桩身完整性检测及单桩竖向承载力检测。
桩身完整性检测:采用低应变进行完整性检测,检测数量为100%,共1641根。
单桩竖向承载力检测:采用深层平板载荷试验和岩基载荷试验。
深层平板载荷试验选取数量分别为总桩数的1%,且不少于3个点,本工程选取5个点。
岩基载荷试验选取数量分别为总桩数的1%,且不少于3个点,本工程选取54个点。
地基承载力平板荷载试验地基承载力平板荷载试验概述地基承载力平板荷载试验是一种通过施加静态荷载来测试土壤承载力的方法。
该试验通常用于评估土壤在建筑物和其他结构上的承载能力,以确定所需的基础深度和/或类型。
试验流程1. 设计和准备测试装置:测试装置通常由一个钢制平板和一个液压缸组成。
平板通常为直径为30英寸(76.2厘米)的圆形,液压缸用于施加荷载。
2. 确定测试区域:测试区域应选择在需要评估承载能力的建筑物或结构附近,并且应避免任何已知的地质或土壤问题。
3. 准备测试孔:在测试区域内挖掘一个直径略大于平板直径的孔。
孔深度应根据需要评估的深度而定。
4. 安装平板:将平板放置在孔底,并确保其与周围土壤接触良好。
平板表面应水平且垂直于施加荷载方向。
5. 进行试验:通过液压缸施加荷载,然后记录荷载和平板下沉量的数据。
荷载应逐渐增加,直到平板下沉量达到预定值或土壤发生破坏。
6. 分析数据:根据试验数据计算土壤的承载力和变形模量。
这些数据可用于设计建筑物或结构的基础,并确定所需的基础深度和/或类型。
试验参数1. 荷载:试验中施加的荷载应根据需要评估的深度和所需的承载能力而定。
荷载应逐渐增加,直到平板下沉量达到预定值或土壤发生破坏。
2. 下沉量:通过记录平板下沉量来确定土壤承载力。
下沉量应在施加荷载期间逐步测量,并在每次荷载增加后记录。
3. 承载力:通过试验数据计算土壤的承载力,即单位面积上允许承受的最大荷载。
4. 变形模量:变形模量是指单位面积上所需施加的荷载来引起一定程度变形时所需施加的力大小。
它是衡量土体刚性和变形特性的重要参数。
优缺点地基承载力平板荷载试验具有以下优点:1. 可以直接测量土壤的承载力和变形模量,提供准确的数据。
2. 通过可重复的试验过程,可以评估不同地质条件下土壤的承载能力。
3. 可以确定所需的基础深度和/或类型,从而为建筑物或结构设计提供准确的基础要求。
该试验也有一些缺点:1. 试验成本较高,需要专业设备和技术。

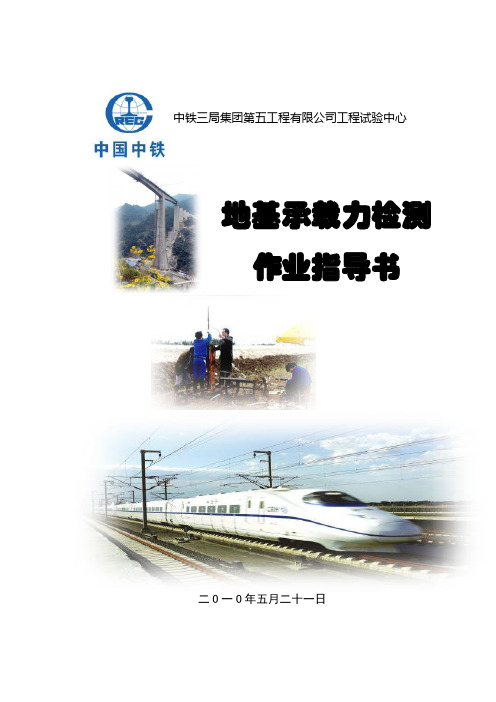

二O 一O 年五月二十一日地基承载力检测 作业指导书中铁三局集团第五工程有限公司工程试验中心前言桥涵地基承载力,对于一般粘土、碎石土等地质情况,测试地基承载力的方法,试验人员基本都知道应该用轻、重型动力触探仪,路基地基承载力应该用静力触探仪,规范上也有使用这些仪器的方法规定。
但对于特殊地质情况,如岩石地基、泥质砂岩等地基,就不是所有试验人员都知道应当用什么方法确定地基承载力了。
本作业指导书为试验人员查找有关规范,确定地基承载力提供了便利。
中铁三局集团第五工程有限公司工程试验中心二O一O年五月二十一日目录第一章轻、重型动力触探............................................................................................................... - 1 -一、编制依据............................................................................................................................. - 1 -二、适用范围............................................................................................................................. - 1 -三、设备类型和规格................................................................................................................. - 1 -四、试验细则............................................................................................................................. - 2 -五、资料整理与计算................................................................................................................. - 2 -六、轻型触探............................................................................................................................. - 3 -1、N10与粘性土地基的基本承载力确定....................................................................... - 3 -2、N10与水泥土强度的对比资料.................................................................................... - 3 -七、重型触探............................................................................................................................. - 3 -1、N63.5粉、细砂容许承载力确定................................................................................. - 3 -2、N63.5与中砂~砾砂土、碎石类地基确定 ................................................................. - 4 -八、轻型触探检验报告实例,附录1 ...................................................................................... - 4 - 第二章规范法确定地基承载力....................................................................................................... - 4 -一、规范摘要............................................................................................................................. - 4 -二、编制依据............................................................................................................................. - 4 -三、适用范围............................................................................................................................. - 5 -四、碎石类土地基基本承载力评定......................................................................................... - 5 -1、铁路工程....................................................................................................................... - 5 -2、公路工程....................................................................................................................... - 7 -五、岩石地基的基本承载力评定............................................................................................. - 7 -1、铁路工程....................................................................................................................... - 7 -2、公路工程..................................................................................................................... - 10 -一、适用范围........................................................................................................................... - 10 -二、编制依据........................................................................................................................... - 10 -三、仪器设备............................................................................................................................ - 11 -四、传感器标定(DY-2000多用数字测试仪) ................................................................... - 12 -五、试验要点........................................................................................................................... - 13 -六、资料整理........................................................................................................................... - 14 - 附录1 轻型动力触探试验报告.............................................................................. - 15 - 附录2 承载力检测试验报告.............................................................................. - 16 - 附录3 静力触探试验报告.................................................................................. - 17 -地基承载力检测作业指导书编制整理:***第一章轻、重型动力触探一、编制依据《铁路工程地址原位测试规程》TB10018-2003《软土地基深层搅拌加固法技术规程》YBJ225-91《岩土工程勘察规范》GB50021-2001《建筑地基基础设计规范》GBJ7-89二、适用范围动力触探适用于粘性土、砂类土和碎石类土地基承载力和基坑验槽,深层搅拌桩检测等。
K 30平板载荷试验作业指导书一、试验目的和适用条件K 30平板载荷试验是用直径为30cm 的荷载板测定下沉量为1. 25mm 地基系数的试验方法。
地基系数是指以某一下沉量除与其相对应的荷载强度所得出的值。
计量单位为MPa/m 。
K 30作为一种抗力指标,能够直观地表征路基刚度和承载能力,物理意义明确,与传统的物理指标相比具有明显的优越性,因此,从20世纪70年代以来,肠试验被广泛应用于铁路、公路、机场等工程的地基检测。
1867年,捷克工程师文克勒(E. winkler)在研究铁路路基上部结构时提出对弹性地基的假定:地基上任何点的沉降取决于作用在该点上所受的力,而与邻近的压力无关。
用公式表达,即:S K n •=σ 9-37 式中:σ:基底压力;S :沉降量;K n:比例常数,即地基系数(或地基反力系数);n:荷载板直径,常用的有30cm,60cm或75cm。
文克勒假定适用地基压缩层为很薄的情况,即地基压缩层与受力面积尺寸相比为一个很薄的“垫层”时,计算变形才能符合实际情况。
在铁路路基施工时每层摊铺厚度为30~60cm,因此,可以近似地认为符合文克勒假定。
这就是K30平板载荷试验用于路基压实质量检测的理论基础。
K30平板载荷试验使用于填料最大粒径不大于载荷板直径1/4的各类土、土石混合填料及级配碎石填料。
试验时,场地及环境条件等应符合以下要求:(1)对于水分挥发快的均粒砂,表面结硬壳、软化或因其他原因表层扰动的土,平板荷载仪应置于扰动带以下(下挖深度限定在荷载板直径D的范围内)。
(2)对于粗、细粒均质土,宜在压实后2~4小时内开始进行。
(3)测试面必须是平整无坑洞的地面。
对于粗粒土或混合料造成的表面凹凸不平,应铺设一层2-3mrn的干燥中砂或石膏腻子。
此外,测试面必须远离震源,以保持测试精度。
(4)雨天或风力大于6级的天气,不得进行试验。
二、试验所需主要仪器设备和器具平板载荷仪由载荷板、加荷装置、下沉量测定装置及其他辅助设备组成。
K75平板载荷检测地基系数作业指导书一试验目的及适用范围K75平板载荷仪适用于粗、细粒土压实后的路基、基层等地基系数的测试,也可用于计算均匀地基土的变形模量。
试验依据《军用机场水泥混凝土道面使用质量评定标准》(GJB2264-1995)(百度无此规范)和《铁路工程土工试验规程》(TB10123-2004)(此规范只有K30)。
二试验设备1荷载板:荷载板为圆形钢板, 其直径为75cm、板厚不宜低于10mm。
2 加载装置:1)液压千斤顶与手动油泵, 通过高压油软管连接。
2)液压油软管长度至少为2m,两端应装有自动开闭阀门的快速接头,以防止液压油漏出。
3)手动液压泵上应装有一个可调节减压阀,可准确地分级对荷载板实施加、卸载。
4)测压表量程应达到最大试验荷载的1.25倍, 精度不低于0.6级。
5)当使用测力计直接测量加荷荷载时,测力计精度应达到1%。
3 反力装置的承载能力应大于最大试验荷载10KN。
4 下沉量测量装置由测桥和测表组成。
测桥用于安装测表固定支架或作为测表量测基准面,由长度不小于3m的支撑梁和支撑座组成。
支撑梁可沿两个支撑座立柱升降,以调整高度,并有水准泡校准水平。
主要仪器技术参数如下:荷载板直径:750mm千斤顶载入能力范围:0-20T千斤顶行程:120mm测桥跨度:3000mm手动油泵额定压力:70MPa压力测试范围:0-25MPa位移测试范围:0-10mm使用15号机械油,适用环境温度为500C—4500C3 试验程序3.1实验准备(1) 选择有代表性的测点,每组三点,至少一组。
(2) 将测点的土基表面用锹铲平,局部不平整处用油灰刀修刮;用水平尺检测;大致平整后铺干水泥或细砂少许,填平土基凹处,不可覆盖全部土基表面,避免形成一层。
(3) 安置承载板,用水平尺校正,注意上下板中心对正。
(4) 将载重汽车置于测点上,使系于加劲小梁中部的垂球对准承载板中心,然后收起垂球。
(5) 在承载板上安放千斤顶,注意对准中心。
作业指导书编号:ZY-01版次:D/0文控编号:ZY0803遵义市渝凡达建设工程质量检测中心2010年12月实施1.1宗旨1.2适用范围1.3现场检测方法1.4技术标准1.5检测项目、被测参数大小及允许变化范围A.动测法2.机械阻抗法(瞬态)2.1适用范围2.2检测标准2.3检测仪器、设备名称、型号、量程、准确度、分辨率2.4测桩时间要求及检测数量2.5进场前的准备2.6现场检测2.7测试参数的选择2.8试验工作2.9检测数据分析与判定2. 10撤离检测现场3.反射波法3.1适用范围3.2检测标准3.3检测仪器、设备名称、型号、量程、准确度、分辨率3.4测桩时间要求3.5进场前的准备3.6现场检测3.7测试参数的选择3.8试验工作3.9检测数据分析与判定3. 10基桩检测质检3. 11及时处理基桩现场检测中所出现的问题3.1 2撤离检测现场3.13检测结果验证方法4.1适用范围4.2检测标准4.3检测仪器、设备名称、型号、量程、准确度、分辨率4.4测桩时间要求及检测数量4.5进场前准备4.6现场检测前的准备工作4.7测试参数的选择4.8激振设备4.9基桩现场检测4. 10及时处理基桩现场检测中所出现的问题4. 11撤离检测现场4.12检测结果验证方法5.高应变实测曲线拟合法5.1高应变拟合法的制定根据5.2高应变曲线拟合法的原始数据5.3高应变曲线拟合法的计算流程5.4高应变拟合程序的使用5.5拟合法支持CASE法B.静载法6.单桩竖向抗压静载试验6.0适用范围6.1检测标准6.2试验设备6.3测试开始时间要求6.4单桩竖向抗压静载试验流程框图6.5签定检测合同6.6试验方案的编写6.7试验方案的审查6.8平整场地、搭建承重平台、准备重物6.9仪器设备的准备6. 10检查场地平整及仪器完好情况6. 11安装仪器设备6. 12现场试验6. 13室内资料验收、整理、数据分析及结果评价6. 14检测报告的编写6. 15检测报告的审查6. 16检测报告的打印签发6.1 7存档7.单桩竖向抗拔静载试验7.0适用范围7.1检测标准7.2试验设备7.3测试开始时间要求7.4单桩竖向抗拔静载试验流程框图7.5签定检测合同7.6试验方案的编写7.7试验方案的审查7.8仪器设备的准备7.9检测仪器设备完成情况7. 10安装仪器设备7. 11现场试验7. 12室内资料验收、整理、数据分析及结果评价7. 13检测报告的编写7. 14检测报告的审查7. 15检测报告的打印签发7. 16存档7. 17客户回访8.单桩水平静载试验8.0适用范围8.1检测标准8.2试验设备8.3测试开始时间要求8.4单桩水平静载试验流程框图8.5签定检测合同8.6试验方案的编写8.7试验方案的审查8.8仪器设备的准备8.9检测仪器设备完成情况8. 10安装仪器设备8. 11现场试验8. 12室内资料验收、整理、数据分析及结果评价8. 13检测报告的编写8. 14检测报告的审查8. lo检测报告的打印签发8. 16存档8.1 7客户回访9.0适用范围及测定参数9.1检测标准9.2试验设备9.3测试时间要求9.4复合地基载荷试验流程框图9.5签定检测合9.6试验方案的编写9.7试验方案的审查9.8平整场地,搭建承重平台准备重物9.9仪器设备的准备9. 10检查场地平整及仪器完好情况9. 11安装仪器设备9. 12现场检测9. 13室内资料验收、整理、数据分析及结果评价9. 14检测报告的编写9. 15检测报告的审查9. 16检测报告的打印签发9. 17存档9. 18客户回访10.深层平板载荷试验10.0适用范围及测定参数10.1检测标准10.2试验设备10.3测试时间要求10.4深层平板载荷试验流程框图10.5签定检测合同10.6试验方案的编写10.7试验方案的审查10.8反力装置的构造及搭建10.9仪器设备的准备10. 10检查反力圈梁、场地平整及仪器完好情况10. 11安装仪器设备10. 12现场检测10. 13室内资料验收、整理、数据分析及结果评价10. 14检测报告的编写10. 15检测报告的审查10. 16检测报告的打‘印签发10. 17存档11.0适用范围及测定参数11.1检测标准11.2试验设备11.3测试时间要求11.4浅层平板载荷试验流程框图11.5签定检测合同11.6试验方案的编写11.7试验方案的审查11.8平整场地,搭建承重平台准备重物11.9仪器设备的准备11. 10检查场地平整及仪器完好情况11. 11安装仪器设备11. 12现场检测11. 13室内资料验收、整理、数据分析及结果评价11. 14检测报告的编写11. 15检测报告的审查11. 16检测报告的打印签发1J.17存档11. 18客户回访C超声波检测12.超声波透射法12.1适用范围12.2检测标准12.3检测仪器、名称、型号、量程、准确度12.4现场检测12.5检测数据的处理与判定13.超声测缺13.1适用范围13.2检测标准13.3检测仪器、名称、型号、量程、准确度13.4现场检测13.6不密实区和空洞检测13.7混凝土结合面质量检测13.8表面损伤层检测14.超声回弹综合法14.1适用范围14.2检测标准14.3检测仪器、名称、型号、量程、准确度14.4现场检测14.5回弹值的测量与计算14.6超声声速值的测量与计算14.7混凝土强度的推定15.锚杆锚索抗拔试验15.0适用范围15.1检测标准15.2试验设备15.3检测时间要求15.4试验流程框图15.5签定检测合同应完成的工作15.6试验方案15.7试验方案的审查15.8基本试验15.9蠕变试验15. 10验收试验15. 11现场试验15. 12室内资料验收、整理、数据分析及结果评价15. 13检测报告的编写15. 14打印15. 15检测报告打印签发15. 16存档15. 17回访16.0适用范围及测定参数16.1检测标准16.2试验设备16.3检测时间及数量16.4准备工作16.5现场操作16.6室内资料整理16.7地基土密实度的确定17.标准贯入试验17.0适用范围及测定参数17.1检测标准17.2试验设备17.3试验前的准备工作17.4现场试验17.5室内资料整理17.6试验锤击数N值对地基土的评价18.钻芯法试验18.0适用范围18.1检测标准18.2检测仪器设备18.3检测时间要求及检测数量18.4进场前的准备18.5现场检测18.6试件的截取18.7试件的加工与测量18.8芯样的抗压强度试验18.9芯样混凝土强度的计算18.10岩石单轴抗压强度试验18.11检测数据的分析与判定19.0适用范围19.1检测标准19.2试验设备19.3操作细则19.4仪器标定19.5试验步骤19.6结果整理20.波速测试20.1适用范围及测定参数20.2检测标准20.3波速测试流程20.4收集资料20.5编写测试纲要20.6试验纲要审查20.7现场试验20.8室内资料整理20.9报告的编写20. 10检测报告的审查20. 11报告打印签发20. 12存档20. 13回访21.岩基载荷试验21.0适用范围及测定参数21.1检测标准21.2试验设备21.3测试时间要求21.4岩基载荷试验流程框图21.5签定检测合同21.6试验方案的编写21.7试验方案的审查2J.8反力装置的构造及搭建21.9仪器设备的准备。
深层平板载荷试验方案1. 简介深层平板载荷试验是一种用来测量土壤承载力和变形特性的试验方法。
该试验通常用于地基工程中,以评估地基的稳定性和承载能力。
本文档将介绍深层平板载荷试验的方案和步骤。
2. 试验目的深层平板载荷试验的主要目的是评估地基的承载能力和变形性能。
通过施加不同的荷载于地表上的平板上,并测量平板的沉降,可以推导出土壤的承载力和变形特性。
试验结果可用于设计地基工程和确定结构的安全性。
3. 试验装置和工具进行深层平板载荷试验需要以下装置和工具:•深层平板载荷试验仪:用于施加荷载和测量平板的沉降和变形。
•荷载施加系统:用于施加不同的荷载于平板上。
•测量设备:包括测量仪器和传感器,用于测量平板的沉降和变形。
•计算机和数据处理软件:用于记录和分析试验数据。
4. 试验步骤4.1 准备工作在进行深层平板载荷试验之前,需要进行以下准备工作:1.确定试验区域:选择适合进行试验的地点,并保证地面平整。
2.安装平板:将平板安装在试验区域的地面上,并确保平板的水平度。
3.安装荷载施加系统:将荷载施加系统安装在平板上,并确保其稳定性和准确性。
4.连接测量设备:将测量设备与平板连接,并确保其正常工作。
4.2 施加荷载按照设计要求,逐步施加不同大小的荷载于平板上。
在每个荷载水平下稳定后,记录并测量平板的沉降和变形。
重复此步骤,直到达到试验终点。
4.3 记录数据在每个荷载水平下,记录平板的荷载和对应的沉降和变形数据。
确保所有数据准确可靠,并妥善保存。
4.4 数据处理使用计算机和数据处理软件对试验数据进行处理和分析。
根据测量数据,绘制沉降曲线和变形曲线。
计算出土壤的承载力和变形参数,并进行数据统计。
4.5 结果解读根据试验数据和分析结果,评估地基的承载能力和变形特性。
根据结构设计要求,判断地基是否满足承载要求,并提出相应的建议和改进措施。
5. 安全注意事项在进行深层平板载荷试验时,需要注意以下安全事项:1.注意人员安全:只允许受过培训和具备相关知识的人员参与试验操作。
深层平板载荷试验作业指导书
1 目的和适用范围及标准
深层平板载荷试验适用于确定深部地基土层及大直径桩端土层在承压板下应力主要影响范围内的承载力和变形系数。
试验依据《建筑地基基础设计规范GB50007—2011》
2 试验原理
载荷试验(Plate Load Test,简称PLT)是在现场用一个刚性承压板逐级加荷,测定天然地基、单桩或复合地基的沉降随荷载的变化,借以确定它们承载能力的现场试验。
在拟建建筑场地上将一定尺寸和几何形状(方形或圆形)的刚性板安放在被测的地基持
力层上,逐级增加荷载,由固定在基准梁上的变形测量装置测得相应的稳定沉降,直至达到地基破坏标准,由此可得到荷载沉降曲线,即p—s曲线。
通过对p—s曲线进行计算分析,可以得到地基土的承载力f ak。
3 仪器设备
试验设备包括承压板、加荷装置和沉降观测装置。
1、加荷系统:
承压板
2、反力系统:
地锚、工字钢反力架
一般反力可以由重物、地锚单独或地锚与重物联合提供
3、量测系统:
支撑柱、基准梁、位移测量原件等
4 试验技术要求与操作步骤
1、试验技术要求
1)直径为0。
8m的刚性板,紧靠承压板周围外侧的土层高度
应不少于80cm。
试坑宽度或直径不应小于承压板宽度或直
径的3倍。
试坑底部的岩土应避免扰动,保持其原状结构
和天然湿度,在承压板下铺设不超过20mm的砂垫层找平,
并尽快安装设备。
2)加荷等级可按预估极限承载力的1/10~1/15分级施加。
最
大加载量不应小于地基土承载力设计值的2倍,荷载的量
测精度应控制在最大加载量的±1%内。
3)每级荷载施加后,第一小时内按间隔10min、10min、10min、
15min、15min测读一次沉降,以后间隔30min测读一次沉
降,当连续2h、且每小时沉降量小于0。
1mm时,可认为
沉降已相对稳定,可施加下一级荷载.
4)试验终止条件:
a)沉降s急剧增大,荷载~沉降(p-s)曲线上有可判定极
限承载力的陡降段,且沉降量超过0.04d(d为承压板直
径);
b)本级荷载的沉降量大于前一级沉降量的5倍;
c)在某级荷载下24h内沉降速率不能达到稳定标准;
d)当持力层土层坚硬,沉降量很小时,最大加载量不小于
设计要求的2倍
e)当满足a) b)c)三种情况之一时,其对应的前一级
荷载为极限荷载。
2、试验设备安装
下地锚、挖试坑以及横梁和连接件的安装已经都做好了。
地锚用了4只,以试坑中心为中心点对称布置。
由于我们是接着第一组做的试验,所以试坑深度就是第一组最后测得的沉降。
用连接件将次梁安装在地锚上,以承压板为中心将主梁通过连接件安装在次梁下,形成反力系统.
1)放置承压板:由于不均匀沉降,在第一组完成该试验后承
压板由倾斜,所以我重新进行找平,然后小心平放承压板,并用水平仪检测是否倾斜.
2)千斤顶和测力计的安装:先在承压板中心位置上放置一块
方形实心铁板以便安放千斤顶,然后以方形钢板为中心,
从下到上依次放置千斤顶与应力环,最后用几个铁块使千
斤顶跟应力环与钢梁连接起来,形成完整的反力系统。
要注
意各设备的重心应保持在同一条垂直直线上。
3)沉降量测元件的安装:基准梁已经架好.借助磁性表座,在
基准梁上对称安装4只百分表,百分表测头与承压板接触且
测量杆应垂直于承压板,并注意百分表的量测应能支持我
们完成试验。
3、试验操作步骤
1)加载操作:一共加载3。
2吨,分8级,每级0。
4吨,同时
算出每加载0。
4吨时所对应的应力环上百分表的读数,根
据读数来施加。
由于时间限制,我们一共施加了3级荷载。
2)稳压操作:每级荷重下都必须保持稳压,由于加载后地基土
沉降、设备变形和地锚受力拔起等原因,都会引起荷载的减
小,要随时观察百分表指针的变动,并通过千斤顶不断的补
压,使所施加的荷载保持相对稳定。
3)沉降观测:采用慢速法(试验技术要求中已叙述)
4)试验观测与记录:将观测数据记录在载荷试验记录表中。
我
们分了三个小组,每小组负责记录一级荷载下的沉降
5 试验资料整理与应用
1、绘制p—s曲线(进行必要修正)和s—lgt曲线
2、绘制lgp—lgs曲线
3、计算地基承载力特征值
根据《建筑地基基础设计规范GB50007—2011》,地基承载力
的确定方法如下:
1)拐点法:若拐点明显,直接从p—s曲线上确定拐点作为比
例界限压力p0,并取p0所对应的荷载值作为地基承载力特
征值。
2)极限荷载法:先确定极限荷载p u,当p u小于对应的比例界限
压力的荷载值的2倍时,取p u/2作为地基承载力特征值.
3)相对沉降法:以上两条方法不能确定时,可取s/b=0.01~0。
015 (b:承压板宽度或直径)所对应的荷载作为地基承载力特征值,但其值不应大于最大加载量的一半.
4)同一土层参加统计的试验点不应少于三点,各试验实测值
的极差不得超过其平均值的30%,取此平均值作为该土层的地基承载力特征值f ak。
