磁控溅射的原理及应用1. 什么是磁控溅射磁控溅射是一种常用的薄膜沉积技术，通过利用磁场将材料原子或离子从靶材表面释放出来，形成一个薄膜层，沉积在基底表面上的一种方法。
这种方法可以在真空环境中进行，可以用于各种材料包括金属、合金、氧化物等。
2. 磁控溅射的原理磁控溅射的原理基于带电粒子在磁场中的运动规律。
溅射系统通常由一个靶材和一个基底组成，它们被放置在真空室中。
磁控溅射的过程包括以下几个步骤：1.靶材表面被离子轰击，其中的原子或离子被释放出来。
2.磁场控制离子在真空室中的运动轨迹。
3.基底表面上的原子或离子吸附并形成一个薄膜层。
这个过程中，磁场是十分重要的。
磁场会引导离子沿着特定的轨迹运动，使得离子沉积在基底的特定位置上。
磁场还可以控制离子的能量和方向，从而影响薄膜的性质和微结构。
3. 磁控溅射的应用磁控溅射是一种多功能的薄膜沉积技术，广泛应用于各种领域。
3.1 表面涂层磁控溅射可以用于向基底表面沉积各种薄膜层。
这些薄膜层可以具有不同的功能，如防腐、耐磨、导电等。
它们可以用于改善材料的性能和外观。
3.2 光学薄膜磁控溅射可以制备高质量的光学薄膜。
这些薄膜可以应用于光学器件，如镜片、滤光片、反射镜等。
因为磁控溅射是在真空环境中进行的，所以这些光学薄膜可以具有良好的光学性能。
3.3 金属薄膜磁控溅射可以制备金属薄膜。
这些薄膜可以具有高导电性和优良的机械性能，可用于电子器件、导电材料等领域。
3.4 磁性材料磁控溅射还可以制备磁性材料薄膜。
这些薄膜可以具有特定的磁性性能，如高矫顽力、高饱和磁感应强度等。
它们可以应用于磁存储器件、传感器等领域。
4. 总结磁控溅射是一种重要的薄膜沉积技术，通过利用磁场控制离子运动和沉积位置，可以制备各种功能薄膜。
它在表面涂层、光学薄膜、金属薄膜和磁性材料等领域有着广泛的应用。
磁控溅射技术的发展，为材料科学和工程领域提供了新的可能性，为各种应用提供了高性能的薄膜材料。
金刚石薄膜的性质、制备及应用金刚石薄膜因其独特的物理、化学性质而备受。
作为一种具有高硬度、高熔点、优良光学和电学性能的材料，金刚石薄膜在许多领域具有广泛的应用前景。
本文将详细探讨金刚石薄膜的性质、制备方法以及在各个领域中的应用，旨在为相关领域的研究提供参考和借鉴。
金刚石薄膜具有许多优异的物理和化学性质。
金刚石是已知的世界上最硬的物质，其硬度远高于其他天然矿物。
金刚石的熔点高达3550℃，远高于其他碳材料。
金刚石还具有优良的光学和电学性能。
其透明度较高，可用于制造高效光电设备。
同时，金刚石具有优异的热导率和电绝缘性能，使其在高温和强电场环境下具有广泛的应用潜力。
制备金刚石薄膜的方法主要有物理法、化学法和电子束物理法等。
物理法包括热解吸和化学气相沉积等，可制备高纯度、高质量的金刚石薄膜。
化学法主要包括有机化学气相沉积和溶液法等，具有沉积速率快、设备简单等优点。
电子束物理法是一种较为新兴的方法，具有较高的沉积速率和良好的薄膜质量。
各种方法的优劣和适用范围因具体应用场景而异，需根据实际需求进行选择。
光电领域：金刚石薄膜具有优良的光学性能，可用于制造高效光电设备。
例如，利用金刚石薄膜制造的太阳能电池可将更多的光能转化为电能。
金刚石薄膜还可用于制造高品质的激光器、光电探测器和光学窗口等。
高温领域：金刚石的熔点高达3550℃，使其在高温环境下具有广泛的应用潜力。
例如，金刚石薄膜可应用于高温炉的制造，提高炉具的耐高温性能和加热效率。
金刚石薄膜还可用于制造高温传感器和热电偶等。
高压力领域：金刚石具有很高的硬度，使其在高压环境下保持稳定。
因此，金刚石薄膜可应用于高压设备的制造，如高压泵、超高压测试仪器等。
金刚石薄膜还可用于制造高精度的光学镜头和机械零件等。
本文对金刚石薄膜的性质、制备及应用进行了详细的探讨。
作为一种具有高硬度、高熔点、优良光学和电学性能的材料，金刚石薄膜在光电、高温、高压力等领域具有广泛的应用前景。

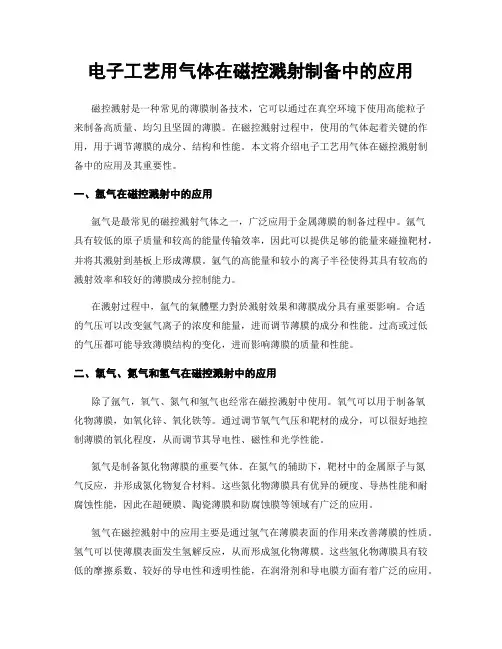

电子工艺用气体在磁控溅射制备中的应用磁控溅射是一种常见的薄膜制备技术，它可以通过在真空环境下使用高能粒子来制备高质量、均匀且坚固的薄膜。
在磁控溅射过程中，使用的气体起着关键的作用，用于调节薄膜的成分、结构和性能。
本文将介绍电子工艺用气体在磁控溅射制备中的应用及其重要性。
一、氩气在磁控溅射中的应用氩气是最常见的磁控溅射气体之一，广泛应用于金属薄膜的制备过程中。
氩气具有较低的原子质量和较高的能量传输效率，因此可以提供足够的能量来碰撞靶材，并将其溅射到基板上形成薄膜。
氩气的高能量和较小的离子半径使得其具有较高的溅射效率和较好的薄膜成分控制能力。
在溅射过程中，氩气的氣體壓力對於溅射效果和薄膜成分具有重要影响。
合适的气压可以改变氩气离子的浓度和能量，进而调节薄膜的成分和性能。
过高或过低的气压都可能导致薄膜结构的变化，进而影响薄膜的质量和性能。
二、氧气、氮气和氢气在磁控溅射中的应用除了氩气，氧气、氮气和氢气也经常在磁控溅射中使用。
氧气可以用于制备氧化物薄膜，如氧化锌、氧化铁等。
通过调节氧气气压和靶材的成分，可以很好地控制薄膜的氧化程度，从而调节其导电性、磁性和光学性能。
氮气是制备氮化物薄膜的重要气体。
在氮气的辅助下，靶材中的金属原子与氮气反应，并形成氮化物复合材料。
这些氮化物薄膜具有优异的硬度、导热性能和耐腐蚀性能，因此在超硬膜、陶瓷薄膜和防腐蚀膜等领域有广泛的应用。
氢气在磁控溅射中的应用主要是通过氢气在薄膜表面的作用来改善薄膜的性质。
氢气可以使薄膜表面发生氢解反应，从而形成氢化物薄膜。
这些氢化物薄膜具有较低的摩擦系数、较好的导电性和透明性能，在润滑剂和导电膜方面有着广泛的应用。
三、其他气体的应用除了氩气、氧气、氮气和氢气，还有其他一些气体在磁控溅射中有不同的应用。
例如，二氧化硅薄膜制备中可以使用二氧化硅气体，二氧化硅薄膜具有良好的耐磨损性和绝缘性能，广泛应用于光学器件和电子器件中。
总结：电子工艺用气体在磁控溅射制备中发挥着关键作用，不同的气体可以调节薄膜的成分、结构和性能。

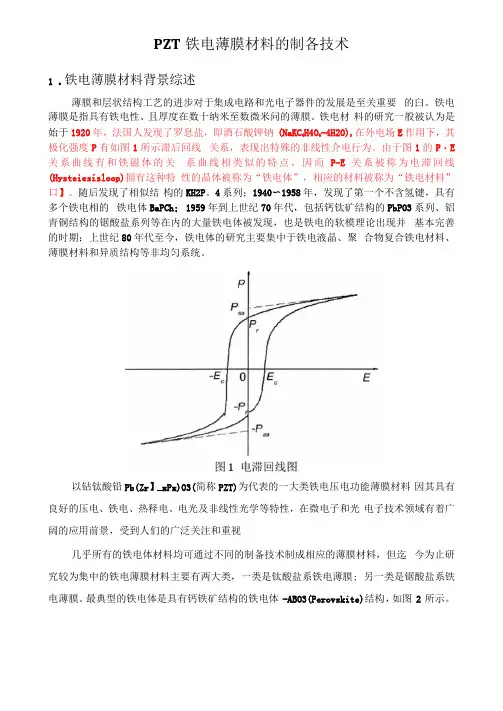

PZT铁电薄膜材料的制各技术1.铁电薄膜材料背景综述薄膜和层状结构工艺的进步对于集成电路和光电子器件的发展是至关重要的臼。
铁电薄膜是指具有铁电性、且厚度在数十纳米至数微米问的薄膜。
铁电材料的研究一般被认为是始于1920年，法国人发现了罗息盐，即酒石酸钾钠(NaKC4H4O6-4H2O),在外电场E作用下，其极化强度P有如图1所示滞后回线关系，表现出特殊的非线性介电行为。
由于图1的P・E 关系曲线有和铁磁体的关系曲线相类似的特点，因而P-E关系被称为电滞回线(Hysteiesisloop)拥有这种特性的晶体被称为“铁电体”，相应的材料被称为“铁电材料”口】。
随后发现了相似结构的KH2P。
4系列；1940〜1958年，发现了第一个不含氢键，具有多个铁电相的铁电体BaPCh; 1959年到上世纪70年代，包括钙钛矿结构的PbPO3系列、铝青铜结构的锯酸盐系列等在内的大量铁电体被发现，也是铁电的软模理论出现并基本完善的时期；上世纪80年代至今，铁电体的研究主要集中于铁电液晶、聚合物复合铁电材料、薄膜材料和异质结构等非均匀系统。
以钻钛酸铅Pb(Zr】_xPx)O3(简称PZT)为代表的一大类铁电压电功能薄膜材料因其具有良好的压电、铁电、热释电、电光及非线性光学等特性，在微电子和光电子技术领域有着广阔的应用前景，受到人们的广泛关注和重视几乎所有的铁电体材料均可通过不同的制备技术制成相应的薄膜材料，但迄今为止研究较为集中的铁电薄膜材料主要有两大类，一类是钛酸盐系铁电薄膜; 另一类是锯酸盐系铁电薄膜。
最典型的铁电体是具有钙铁矿结构的铁电体-ABO3(Perovskite)结构，如图2 所示。
佟I 2钙钛矿铁电材料晶胞小意图PZT是典型的ABO3钙钛矿结构，在每个钙钛矿元胞中，铅离子(Pb?与占据8个顶点的位置，氧离子(O')占据6个面心，结或钛粒子亿产m4+)位于八面体的空位。
在现有的铁电薄膜材料中，使用较多的是PZT薄膜系列。
安徽工业大学固体物理学年论文 I / 10word. 摘要： .............................................................................................................................................. 1 Abstract: ............................................................................................................................................ 1 前言 .................................................................................................................................................. 1 1磁性薄膜材料的基本特点与种类 ................................................................................................ 1 1.1 常用薄膜材料的特点 ....................................................................................................... 1 1.2 磁性薄膜材料的基本特点 ............................................................................................... 2 1.3磁性薄膜材料的种类 ........................................................................................................ 3 2磁性薄膜材料的制备方法 ............................................................................................................ 4 2.1溅射法 ................................................................................................................................ 4 2.2真空蒸镀法 ........................................................................................................................ 4 2.3分子束外延法 .................................................................................................................... 4 2.4化学沉积法 ........................................................................................................................ 5 2.5电沉积法 ............................................................................................................................ 5 3磁性薄膜材料的发展与开发 ........................................................................................................ 5 3.1 磁性薄膜研究的发展 ....................................................................................................... 5 3.2 新型磁膜的开发 ............................................................................................................... 6 4 磁性薄膜材料的应用与市场 ....................................................................................................... 7 参考文献........................................................................................................................................... 9 安徽工业大学固体物理学年论文
1 / 10word. 摘要：本文对磁性薄膜材料的种类和特点进行了一番介绍，并对国内外近年来制备磁性薄膜的方法进
行了较为系统的总结。包括物理方法和化学方法制备磁性薄膜材料；对不同制备的方法的优点和缺点进行了讲述。介绍了一些磁性薄膜材料在社会中的应用，以及对以后磁性薄膜的发展前景进行了展望。 关键词：磁性薄膜材料 特点和种类 制备方法 应用 Abstract:In this paper, the types and characteristics of magnetic thin film material has carried on the
introduction, and for the preparation of magnetic thin films in recent years at home and abroad were summarized systematically. Including physical method and chemical method is the preparation of magnetic thin film materials; The advantages and disadvantages of different preparation methods for the story. Introduced some of the application of magnetic thin film material in society, as well as to the future prospects of the development of magnetic thin film is discussed. Key words: magnetic thin film material characteristics and species The preparation method
前言 随着电子系统向高集成度、高复杂性、轻小、高性能、多功能与高频方向发展，要求在更小的基片上集成更多的元器件。研制小型化、薄膜化的元器件，以减小系统的整体体积和重量，无疑是适应这一要求的一条实际可行的途径。因此，对在电子设备中占据较大体积和重量的磁性器件，如电感器、变压器的小型化、高频化也相应提出了很高的要求。在这种背景下，国际上对于采用磁性薄膜做成的微磁器件的研究以及与半导体器件成为一体的磁性集成电路(IC)的研究十分活跃。这些器件主要用于便携式信息通信设备，如移动电话等。在这些设备中，为保证其工作稳定性及经济性，电源部分的小型化和高效率化是很重要的。所以薄膜化的磁性器件最早是从各种电感器、滤波器、DC/DC变换器中的变压器等开始的。 以往用于磁性器件的NiFe合金、铁氧体等，不论是饱和磁通密Bs，还是磁导率μ的频率特性，远不能满足日益发展的新型电子设备的要求。例如为了防止滤波器、变压器的磁饱和，以及在信息存储中为使高密度记录用的高矫顽力介质充分磁化，要求材料的Bs在1.5T以上。另外，很多通信机用环形天线、电感器等，要求能在数百MHz到数GHz的频率范围工作。这些要求都是目前常用的磁性材料无法满足的。 磁性材料的薄膜化为满足上述要求提供了可能。如此，磁性材料的薄膜化是微磁器件的基础，也是将来实现磁性IC的前提之一。
1磁性薄膜材料的基本特点与种类 1.1 常用薄膜材料的特点 众所周知，薄膜材料是典型的二维材料，具有许多与三维材料不同的特点。通过研究安徽工业大学固体物理学年论文 2 / 10word. 各种薄膜材料生成机理和加工方法，可以制备出有各种特殊功能的薄膜材料来，这也是薄膜功能材料近来成为研究的热点材料的原因。 由于尺寸小，薄膜材料中表面和界面所占的相对比例较大，与表面的有关性质极为突出，存在一系列与表面界面有关的物理效应： 1) 光干涉效应引起的选择性透射和反射； 2) 电子与表面碰撞发生非弹性散射，使电导率、霍耳系数、电流磁场效应等发生变化； 3) 根据需要可以得到单晶、多晶、和非晶的各种结构薄膜。 4) 自组装纳米膜，可根据要探知的气体类型而制备出气体传感器，如纳米SnO2膜和γ-Fe2O3可制备出对不同气体敏感的气体传感器等。 5) 可采用分子束外延(MBE)方法制备具有原子尺度周期性的所谓超晶格结构的多层膜。 6) 通过沉积速率的控制可以容易得到成分不均匀分布的薄膜，如梯度膜等。 7) 还可以容易地将不同材料结合一起制成多层结构的薄膜。薄膜材料一般都是用几层不同功能的膜组合在一起构成器件，如薄膜太阳能电池、多层防反射膜等，或利用层间的界面效应，如制作光导材料、薄膜激光器等。但通常所谓多层膜是特指人为制作的具有周期性结构的薄膜材料，这是一类人工材料，能出现很多特有的性能，在理论上和实用上都引起了人们的关注，例如，磁性多层膜材料出现层间耦合及巨磁阻效应等。
