悍马最强技术贴,全方位透析预应力碳纤维板加固!

预应力碳纤维布加固在建筑结构加固领域，新技术的不断涌现为提高结构的安全性和耐久性提供了更多可能。

预应力碳纤维布加固技术作为一种创新且高效的方法，正逐渐受到广泛关注和应用。

那么，什么是预应力碳纤维布加固呢？简单来说，就是通过对碳纤维布施加预应力，使其在结构承受荷载之前就处于受力状态，从而更大程度地发挥碳纤维布的高强性能，提高结构的承载能力和抗变形能力。

与传统的加固方法相比，预应力碳纤维布加固具有诸多显著优势。

首先，它能够有效地提高结构的承载能力。

在传统加固中，碳纤维布往往是在结构已经出现变形或裂缝后才发挥作用，而预应力碳纤维布则在结构受荷之前就参与工作，提前承担一部分荷载，从而显著增强了结构的整体承载能力。

其次，这种加固方法可以更好地控制结构的裂缝开展。

由于碳纤维布施加了预应力，能够有效地约束裂缝的扩展，减少裂缝的宽度和数量，提高结构的耐久性。

再者，预应力碳纤维布加固能够减小结构的变形。

通过预先施加的应力，结构在承受荷载时的变形得到有效控制，增加了结构的稳定性和正常使用性能。

预应力碳纤维布加固的施工过程相对复杂，但每一个步骤都至关重要。

在施工前，需要对结构进行全面的检测和评估，确定结构的损伤情况和加固的具体需求。

然后，根据设计要求，对碳纤维布进行裁剪和预张拉。

在粘贴碳纤维布时，要确保粘贴面的清洁和平整，使用专用的胶粘剂将碳纤维布牢固地粘贴在结构表面，并通过锚具或其他固定装置对碳纤维布施加预应力。

施工过程中，还需要对预应力的大小进行严格控制和监测，以保证加固效果符合设计要求。

为了确保预应力碳纤维布加固的效果和质量，施工中需要注意很多细节。

比如，胶粘剂的选择和使用就非常关键。

优质的胶粘剂能够保证碳纤维布与结构之间的良好粘结，确保应力的有效传递。

同时，施工环境的温度和湿度也会对胶粘剂的性能产生影响，因此需要在合适的条件下进行施工。

另外，预应力的施加和控制必须精确无误。

如果预应力过小，无法达到预期的加固效果；如果预应力过大，则可能导致结构的破坏或碳纤维布的断裂。

预应力碳纤维复合板加固法
预应力碳纤维复合板加固法是一种常用的结构加固方法，适用于混凝土、钢结构等各种材料的加固。

该方法主要包括以下步骤：
1. 预处理：首先对结构进行清理和修复，修复混凝土表面缺陷，保证基底无起砂、起壳及裂缝。

2. 粘贴碳纤维复合板：将预制好的碳纤维复合板从一个端口搬运至所需加固部位，涂布胶粘剂并将板材粘贴在加固部位上。

3. 压实碳纤维复合板：使用专用的机械设备对粘贴好的碳纤维复合板进行压实，确保其与基底之间良好贴合。

4. 布置预应力锚具：根据结构需要，在碳纤维复合板上布置预应力锚具，用于施加预应力。

5. 施加预应力：通过拉拔预应力锚具，施加适当的预应力，使碳纤维复合板与结构形成有效的预应力作用。

6. 后期处理：完成预应力施加后，进行碳纤维复合板与基底的再次涂刷，确保整个加固体系的一致性和耐久性。

通过预应力碳纤维复合板加固法，可以有效提高结构的承载能力、刚度和抗震性能，同时减少结构的变形和裂缝。

这种加固
方法具有施工速度快、工艺简单、对原结构影响小等优点，被广泛应用于各种结构的加固和修复中。

预应力碳纤维板桥梁加固技术目前，我国已逐步进入了混凝土结构的维修加固高峰期，60、70 年代建造的建筑、桥梁等结构物大多已步入需要维修改造加固阶段，80年代建造的结构也有一部分由于老化和使用功能的改变需要改造和维修，由于碳纤维加固法具有施工简便、耐久性好等优点，特别适合在各种混凝土梁板桥梁加固中使用，今后几年内用量将会大幅度增加。

一、预应力碳纤维板加固特点：传统的碳纤维布和粘钢加固属于被动加固，当桥梁结构破坏产生应力变形之后碳纤维布和钢板才能被张拉并发挥作用，具有一定的应力滞后性，起到的加固效果有限。

张拉碳纤维板是采用主动加固的办法，直接张拉碳纤维板并产生预应力保护钢筋混凝土桥梁。

1、与传统的碳纤维布加固相比，①碳纤维板材更适用于采用预应力加固方式，更能充分发挥碳纤维高强度作用；②施工方便，施工质量易于保证；③碳纤维板比碳纤维布易于保持纤维顺直，更有利于碳纤维发挥作用；④一层1.2mm厚板相当于10层碳纤维布作用。

2、与粘贴钢板或增大混凝土截面相比①抗拉强度是同等截面钢的7-10倍；②自重轻、易使用，作业轻松且不需大型机械设备；③与钢材相比有较强的耐腐蚀性和耐久性；④补强后基本不改变构件的形状与重量。

二、预应力碳纤维板桥梁加固施工流程：施工步骤：a、施工准备；b、混凝土表面处理；c、在安装碳纤维板张拉端和固定端构件的位置按照设计图纸要求钻孔种植高强度螺杆；d、螺杆固化达到设计强度后开始安装张拉端和固定端钢构件；e、在碳纤维板和梁底接触面上涂抹粘结剂，锚具底板和梁底接触面上涂抹粘结剂；f、安装碳纤维板；g、张拉碳纤维板并对梁体挠度变化进行观测；h、张拉完毕后，在碳纤维板和锚固构件上涂刷一层保护涂料或饰面漆。

;碳纤维板主要施工流程2.1 施工准备1、搭设施工支架、主要材料进场根据现场条件搭设适于施工的施工支架。

使用的碳纤维板材料应为桥梁加固专用材料。

2、施工放样在加固的梁表面按照设计图纸放样，确定碳纤维板和两端锚具位置。

碳纤维复合材料加固技术的施工工艺嘿，朋友！您知道吗？碳纤维复合材料加固技术，那可是建筑领域里的一把“神奇钥匙”！它能让那些有点“脆弱”的建筑重新焕发活力，变得坚固无比。

要说这碳纤维复合材料加固技术的施工工艺，那可真是一门精细的活儿。

就好像一位大厨在精心烹制一道美味佳肴，每一个步骤都得恰到好处。

首先，得给要加固的部位来个“全面体检”。

这可不是随便瞅瞅，得像医生拿着听诊器那样仔细，把裂缝、破损这些“毛病”都找出来。

要不然，怎么能“对症下药”呢？然后呢，就是对表面的处理啦。

这就好比给房子“洗脸”，把灰尘、油污啥的都清理干净，让表面变得光滑平整。

要是表面不干净，碳纤维复合材料能贴得牢吗？接下来，就是调制胶水。

这胶水可重要了，就像黏合剂，得把碳纤维和建筑牢牢地粘在一起。

调胶水的时候，比例可得掌握好，多了少了都不行，您说是不是？再然后，把碳纤维复合材料按照设计要求裁剪好。

这就像是裁缝在裁布料，尺寸得合适，形状也得对。

不然，怎么能完美贴合呢？贴碳纤维的时候，那可得小心谨慎。

就像给手机贴膜，不能有气泡，不能有褶皱，得贴得平平整整的。

您想想，如果贴得歪歪扭扭的，能起到加固的作用吗？贴好之后，还得用工具压实。

这就像是给被子压实，让碳纤维和建筑之间没有空隙，紧密结合。

最后，还要进行检查和养护。

这就好比照顾一个刚做完手术的病人，得时刻关注恢复情况，做好保养。

您看，这碳纤维复合材料加固技术的施工工艺，每一步都不能马虎。

要是有一步出了差错，那整个加固效果可就大打折扣啦！所以啊，施工的师傅们可得有十足的耐心和精湛的技术，才能让这神奇的技术发挥出最大的作用，让我们的建筑更加坚固、安全！怎么样，朋友，这下您对碳纤维复合材料加固技术的施工工艺是不是有了更清楚的了解啦？。

1、碳纤维板介绍碳纤维具有高强度、高模量、耐高温、耐腐蚀、耐疲劳、抗蠕变、导电、传热等特性，属典型的高新技术产品，主要用于制备先进复合材料，广泛应用于宇航、体育用品领域、工业领域。

随着碳纤维成本的降低及先进低成本制造复合材料技术的突破，碳纤维复合材料在土木工程领域，作为最适合的纤维复合加固材料，其使用量正在逐年急剧增长。

碳纤维板是一种碳纤维加固补强单向板材，其成型工艺是将碳纤维浸渍树脂后在模具内固化并连续拉挤成型。

采用优质碳纤维原料与良好基本树脂，碳纤维板材具有拉伸强度高、耐腐蚀性、抗震性、抗冲击性等良好性能。

制成的碳纤维单向板材能充分发挥碳纤维的强度和弹性模量，在施工时可免除碳纤维单向织物的树脂固化阶段，强度利用效率高，施工方便。

碳纤维板弹性模量约为165～185GPa，抗拉强度高达2400～2800MPa。

2、预应力碳纤维板加固技术介绍碳纤维材料弹性模量与钢筋相近、但抗拉强度是普通钢筋的10倍。

要发挥碳纤维材料抗拉强度需要1.7%的拉伸应变，而钢筋屈服时拉伸应变仅为0.15%；当碳纤维板材与构件内部钢筋共同工作时，不考虑钢筋原有的初始应变，钢筋屈服、混凝土结构就已经发生破坏（钢筋拉断，混凝土压坏）时碳纤维板材所能发挥的强度也仅为抗拉强度的10%左右。

因此，传统不加预应力的碳纤维加固混凝土结构技术，无法发挥纤维增强复合材料的高强度特性，造成资源的浪费。

而预应力碳纤维板锚固体系，通过对碳纤维增强复合材料施加预应力来克服上述缺陷。

对碳纤维施加了预应力后，避免了碳纤维片材应变滞后的现象，使碳纤维板强度有效发挥，提升结构承载力，同时提高受弯构件的抗弯刚度，减小原构件的挠度，抑制构件变形和裂缝扩展，解决了碳纤维强度和弹性模量比值过高的矛盾，对碳纤维强度的利用远远超出未施加预应力的情况，具有非常良好的经济效益和社会效益。

3、预应力碳纤维板加固技术优势与其他加固方法（加大截面法、外包钢加固法、外部粘钢加固法、预应力加固法、增设支点加固法、喷射混凝土加固法、碳纤维布加固法等）相比，预应力碳纤维板加固法具有以下优点：1）高强高效预应力碳纤维板加固技术充分发挥了碳纤维材料的高强性能，有效提升结构承载力与抗弯刚度，节约碳纤维用量，降低工程总造价。

▋碳纤维布施工注意事项1.采购的碳纤维布需达到《混凝土结构加固设计规范》GB50367-2013中规定的碳纤维复合材安全性能指标。

2.按照设计要求裁剪合适长度的碳纤维布，现场调制配套碳纤维浸渍胶，并妥善保管。

裁剪的碳纤维布及调好的碳纤维浸渍胶应保证在当天用完，避免浪费。

3.碳纤维布在施工现场应放于干燥、阴凉通风处，并做好防潮处理，避免露天雨淋或者暴晒。

以免影响碳纤维布质量和施工质量。

4.碳纤维布作业中应着保护镜、保护手套、防尘口罩等保护工具。

若附着于皮肤时需使用肥皂后以清水冲洗。

5.碳纤维布具有导电性，若与电源接触有可能会触电，而浮游于空气中的毛羽及线屑若附着于插座则会引起短路或使电器产生故障。

应尽量勿使毛羽及线屑附着于插座及其他电器产品，亦不可让碳纤维布与电源接触。

▋植筋胶施工注意事项1.锚固构造措施尚应满足《混凝土结构加固设计规范》GB50367-2013的有关规定。

2.采用植筋和种植全螺纹螺杆锚固时，其锚固部位的原构件混凝土不得有局部缺陷。

若有局部缺陷，应先进行补强或加固处理后再植筋。

3.植筋锚固深度允许偏差+20mm或-5mm，用盒尺检查。

4.植筋锚固孔径允许偏差+2mm，用盒尺检查。

▋粘钢胶施工注意事项1.粘钢胶应密封贮存在干燥、清洁的库房内。

远离火源，不得露天堆放或暴晒雨淋。

HM-120粘钢胶应储存在环境温度-5▋~40▋之间。

2.配制和使用场所，必须保持通风良好。

3.操作人员应穿工作服，戴护目镜、口罩和手套。

4.工程施工场所应配备好各种必要的灭火器和救护设备。

5.长期使用的环境温度不应高于60▋，若处于特殊环境，如高温、高湿、介质侵蚀或放射等的混凝土结构，除应按照国家现行有关标准的规定采取相应的防护措施外，尚应采用耐环境因素作业的胶粘剂，并按专门的工艺要求进行粘贴。

▋灌注胶施工注意事项1.确保结构灌注胶达到《混凝土结构加固设计规范》GB50367-2013中粘钢及外粘型钢用胶粘剂安全性能指标的技术要求。

悍马预应力碳纤维复合板加固系统自2012年研制成功以来，已成功运用于多项实际工程加固实例中，都取得了良好的加固效果与长期的稳定性。

在不断应用的过程中，悍马预应力碳纤维板加固系统依托于理论分析与试验验证，在材料，参数，成型工艺等多种方面进行稳定性与锚固效率的改进。

至今已经完成了3代改进版，并且仍在验证更加高效，更加经济的新型锚具及夹具。

悍马预应力碳纤维复合板加固系统采用锲型自锁的锚具形式，使锚具系统处于拉力越大，相应的夹紧力也越大的状态下，避免夹片与碳纤维板间的相对位移，并由此夹紧碳纤维板，克服张拉拉力作用。

同时由于夹片锥度控制在合理的数值上，夹具在夹紧碳纤维板的过程中不至于导致应力过于集中，以至于损坏碳纤维板。

夹具采用波形齿纹锚的形式，增大了夹具与碳纤维板之间的摩擦系数，使夹具能在较小的压力条件下夹紧碳纤维板，避免压力过大导致碳纤维板的压碎。

在不断的应用于改进的过程中，悍马预应力碳纤维复合板系统开发了以下优势：1)锚具孔道及夹片采用合理的倾角、齿纹角度、齿纹深度与齿纹延夹片长度方向的变化方式，使夹片与碳纤维板之间的接触更加紧密与牢固，克服了常见的碳纤维板在张拉过程中滑动与劈裂的问题。

2)锚框采用一体冲压成型工艺，整体强度高，避免焊接产生的强度不足及焊缝应力分布不均问题。

3)锚块孔道及夹片采用高精度线切割工艺，误差控制在0.1mm以内，实际受力情况与理论分析贴合度高，保证张拉效果。

4)夹片与锚块采用一体切割成型，锚块与夹片编号一一对应，实现锚块与夹片接触面的极佳贴合度与适配性，保证受力均匀。

5)采用分体式设计，各零部件分开包装运输，更换简便。

6)使用固定锚栓固定锚块及锚框，克服偏心张拉偏心距造成的弯矩对整体系统的影响。

7)仅对锚块所处位置开槽，开槽深度及开槽面积小，减小对原构件损伤程度。

8)采用现场安装形式，可以根据现场情况灵活调整碳纤维板的裁剪长度，避免一体式锚具无法更改碳纤维板长度的劣势。

9)安装零部件简便，除锚框、锚块及夹片外其余部件均为标准件；同时提供安装所需的各种工装，简化施工流程。

预应力碳纤维板加固混凝土结构技术作为一种主动加固方式，是当前比较先进的混凝土结构加固技术；同时，预应力碳纤维板加固技术的优势明显，在实际工程中的应用前景十分广阔。

目前，国内关于预应力碳纤维加固混凝土结构方面的研究工作才刚刚开始，对预应力碳纤维加固混凝土结构技术的研究具有重要的社会效益和巨大的经济效益。

其中，预应力碳纤维板夹片式锚具展开深入的研究，设计和优化出一款安全的、适用的、稳定的预应力碳纤维板夹片式锚具，可以有效地推动预应力碳纤维板加固技术在实际工程中的推广和应用。

1夹片式锚具锚固原理基于摩阻锚固原理预应力碳纤维板夹片式锚具是基于摩阻锚固原理对碳纤维板进行锚固的。

在预应力碳纤维板夹片式锚具组装件的预紧组装过程中，楔形夹片连同碳纤维板被逐步顶进锚板锥孔，根据楔块原理会产生较大的横向压力和摩擦力将碳纤维板紧紧夹持住。

张拉锚固时碳纤维板连同楔形夹片一体与锚板产生相对位移，会使碳纤维板和楔形夹片一起被挤紧在锚板锥孔。

同时，随着锚板锥孔内壁对楔形夹片顶面的压力增大将使楔形夹片底面施加在碳纤维板板面上的压力增大，在楔形夹片和碳纤维板之间压力作用下产生的摩阻力将阻止碳纤维板的回缩，维持碳纤维板的张拉伸长状态，从而实现预应力碳纤维板夹片式锚具对碳纤维板的锚固。

关于夹持锚具接触面第一接触面与第二接触面2预应力碳纤维板夹片式锚具组装件由锚板、楔形夹片和碳纤维板三部分组成。

锚板、楔形夹片和碳纤维板三者之间存在两个接触面，一是楔形夹片与碳纤维板表面之间的接触面，称为第一接触面；二是锚板锥孔内壁与楔形夹片之间的接触面，称为第二接触面。

预应力碳纤维板夹片式锚具对碳纤维板的锚固主要依靠预应力碳纤维板夹片式锚具组装件的两个接触面。

其中，楔形夹片在预应力碳纤维板夹片式锚具组装件中起着承上启下的关键作用：第一步，楔形夹片依靠第一接触面的摩阻力平衡碳纤维板的回缩力；第二步，楔形夹片利用第二接触面之间的相互作用的将回缩力传递给锚板，从而实现对碳纤维板的锚固。

预应力碳纤维复合板加固法详解预应力碳纤维复合板加固方法适用于截面偏小或配筋不足的钢筋混凝土受弯、受拉和大偏心受压构件的加固。

本方法不适用与素混凝土构件，包括纵向受力钢筋一侧配筋率低于0.2%的构件加固。

目前预应力碳纤维复合板常用宽度有500mm、100mm，常见厚度有1.2mm、1.4mm、2.0mm、3.0mm。

执行标准有GB50367-2013《混凝土结构加固设计规范》、GB50728-2011《工程结构加固材料安全性鉴定技术规范》、GB/T14370-2007《预应力筋用锚具、夹具和连接器》、JTG/TJ22-2008《公路桥梁加固设计规范》。

一、预应力碳纤维复合板简介预应力碳纤维复合板加固系统是一种应用于桥梁、大跨度等受弯构件的主动加固技术。

通过预应力碳纤维板的张拉，提升构件的承载能力，同时减少扰度变形，减少封闭构件裂缝。

具有碳纤维材料轻质、高强、耐老化的优点;同时提升了碳纤维抗拉强度利用率。

二、CFPP预应力碳纤维复合板应用范围钢筋混凝土桥梁的控制裂缝加固；钢筋混凝土桥梁的板梁、箱梁、T梁抗弯加固；民用建筑、工业厂房等建筑，大跨度结构梁、板的抗弯加固、控制裂缝加固等；大跨度钢筋混凝土桥梁加固，提升承载能力，广泛应用于预应力或非预应力桥梁结构。

三、预预应力碳纤维复合板特点预应力碳纤维板最大的优点为主动加固，并且使用预应力碳板进行加固，几乎不增加自重和可不卸载进行加固。

减小结构变形、有效提高结构承载能力、充分发挥碳纤维抗拉强度。

四、CFPP预应力碳纤维板系统组成预应力碳板系统由预应力碳板、配套碳板粘结剂、张拉锚固单元三部分组成。

张拉锚固单元系统组成预应力碳板张拉锚固单元由固定端锚具、张拉端锚具、固定端支座、张拉端支座、压条、锚栓、配套螺母垫片、张拉工装等组成。

其中张拉工装含张拉杆、张拉端挡板、千斤顶、手压泵，用于配合进行张拉施工。

预应力碳纤维板张拉锚固单元、系统锚固端、系统张拉端五、预应力碳板技术服务六、预应力碳板配套胶技术参数和规格七、预应力碳板加固系统施工案例混凝土T型梁桥梁抗弯加固项目名称：海南海口某大桥主车道T型梁加固工程碳板规格：3mm厚，50mm宽工程规模：65根15.54m预应力碳板，共1010延米长关键点：梁体为18cm的窄T梁，为了安装预应力碳板，设计和加工了一些钢构件进行辅助安装;桥梁有时跨位于江上，无法搭设满堂脚手架进行安装，通过施工工艺巧妙设计，最终实现了预应力碳板的顺利安装。

碳纤维加固：碳纤维加固技术及操作施工要点简介随着现代建筑技术的不断发展，建筑结构的安全性和可靠性被要求越来越高。

碳纤维加固技术作为一种新兴的材料加固方式，其卓越的性能和优点逐渐被广泛认可和采用。

碳纤维加固的优点碳纤维加固是一种有效的加固方法，其有以下几个优点：1.高强度：碳纤维的强度比钢铁还要高，约为2.5~10 倍。

2.轻量化：碳纤维的密度只有钢铁的四分之一左右，使用碳纤维可以减轻结构负荷。

3.耐腐蚀：碳纤维不会生锈和腐蚀，减少了维护和更换的成本。

4.易施工：碳纤维可以在现场制作、现场粘贴，不占用场地，无需重型设备。

碳纤维加固的应用领域碳纤维加固技术可以用于以下结构体系和场景中：1.柱、梁、板和墙体等混凝土结构的加固和维修。

2.钢结构、木结构和玻璃幕墙等各种建筑物结构的加固和维修。

3.地铁站台、桥梁、隧道口和高层建筑等的防护和加固。

4.外墙外保温、装饰和保护等。

碳纤维加固技术碳纤维加固技术一般采用粘贴法和外缠法两种方法。

碳纤维粘贴法碳纤维粘贴法是指将预制的碳纤维复合材料片材经专用胶粘剂涂布，在基础结构上复合而成的新材料，以增强或改善结构的承载能力、抗震能力、抗风能力和耐久性等。

具体的施工步骤如下：1.清理基础结构表面，并去除浮灰、油污等杂物。

2.用特定胶粘剂涂抹在基础结构上，在碳纤维复合材料片材上胶粘剂的分布要均匀。

3.将预制的碳纤维复合材料片材粘贴在基础结构上，注意排除气泡和皱摺。

4.碳纤维复合材料片材与基础结构间加固度可控制其对基础结构加固效果。

碳纤维外缠法碳纤维外缠法是指将预制的碳纤维复合材料膜状或网状材料缠绕在结构表面，辅以特定的粘合材料，对建筑结构进行加固。

具体的施工步骤如下：1.清理基础结构表面，并去除浮灰、油污等杂物。

2.用特定的粘合材料涂布在基础结构上，并保证其均匀分布。

3.手动或机器缠绕碳纤维复合材料，并保持较高的缠绕跨度。

4.用特定的加固索具进行固定，加固索具的布置需要保证力的均匀分配，并避免碳纤维复合材料在加固索具受力位置出现断裂。

随着建筑业的发展，对混凝土结构加固的重要性也日益突出。

旧有建筑存在承载力不足或使用功能改变等状况，因此必须对混凝土加固效果及影响结构加固的因素作深入研究。

今日，小悍先来聊一聊---碳纤维加固梁的破坏形态。

国内外大量试验结果表明，碳纤维加固梁的破坏形态有以下五种：▋超筋破坏超筋破坏示意图当原结构配筋量很高或碳纤维加固过量，构件受力后在受拉钢筋达到屈服前（或刚过屈服不久时），受压区混凝土先压坏。

此时CFRP复合材的应力仅达到设计强度的1/10左右，其强度远未得到充分发挥，加固的经济效益低，且破坏时显脆性性质，应予以避免。

用限制相对受压区高度ξbf和CFRP的加固量来控制。

▋适筋破坏Ⅰ适筋破坏示意图当原结构配筋量适中，采用CFRP加固补强后，结构受拉区钢筋先屈服，然后中和轴上升，裂缝开展，受压区高度变小，然后受压区混凝土压坏，而此时CFRP 的拉应力较高，但未达到设计强度和容许应变。

▋适筋破坏Ⅱ少筋破坏示意图当原结构配筋量较少且CFRP片材配置量也较少时，梁受弯开裂后裂缝条数较少，裂缝间距较长，而受拉区混凝土应变集中反应在某一两条裂缝时，当受拉钢筋屈服后，CFRP应力很快达到设计应力fcf和容许应变[εcf]，继而超过fcf且相应应变达到极限拉应变拉断，而此时受压区混凝土尚未压坏，它类似于少肠梁的破坏形态。

由于碳纤维为弹性材料，应力---应变曲线为直线分布，碳纤维拉断较突然，属于脆性破坏特征。

但破坏之前裂缝较宽，有破坏前兆，仍属允许设计的范畴，称适筋破坏情况Ⅱ。

碳纤维片材的极限拉应变为15000~20000µε，破坏时呈脆性，为了保证加固后受弯构件有足够的安全储备，设计中取碳纤维片材的极限应变小于10000µε，设计抗拉强度指标不超过2000~2500MPa。

▋混凝土保护层剪切受拉剥离破坏混凝土简支梁在梁底粘碳纤维加固时，靠近支座处的碳纤维片材端部，平行于梁底平面处的混凝土层、胶层和碳纤维层中，剪应力ζ和正应力σ（剥离应力）有明显的应力集中。

预应力碳纤维板加固桥梁施工工法预应力碳纤维板加固桥梁施工工法是一种应用先进材料和技术的桥梁加固方法。

本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面，全面介绍该工法的具体内容。

一、前言随着桥梁使用年限的增加和交通负荷的加大，许多桥梁开始出现老化和结构松动的问题，需要进行加固修复。

预应力碳纤维板加固桥梁施工工法应运而生，通过使用高性能的碳纤维材料进行预应力加固，可有效提升桥梁的承载力和韧性，延长使用寿命，是一种可行且有效的加固方法。

二、工法特点预应力碳纤维板加固桥梁施工工法具有以下几个显著特点：1. 低成本: 相比于传统加固方法，预应力碳纤维板加固工法节省了大量的材料和人工成本；2. 轻质高强: 碳纤维材料具有超强的拉伸性能和较低的自重，能够有效提升桥梁的使用寿命；3. 施工周期短: 由于施工工法简单易行，操作便捷，能够大大缩短施工周期，减少交通影响；4. 环保可靠: 碳纤维材料呈现出良好的耐久性和抗腐蚀性能，能够提高桥梁的可靠性，并且整个施工过程对环境污染较小。

三、适应范围预应力碳纤维板加固桥梁施工工法适用于各种不同类型的桥梁，包括混凝土桥梁、钢桥和石桥等。

无论是新建桥梁还是老化的桥梁都可以通过该工法进行加固和修复。

四、工艺原理预应力碳纤维板加固桥梁施工工法的原理是将高强度的碳纤维板与桥梁结构进行密切结合，形成预应力状态。

碳纤维板通过预置张拉装置进行拉力施加，使碳纤维板与桥梁结构形成紧密的粘结，从而使桥梁结构具有更高的承载力和抗震性能。

五、施工工艺1. 剥离处理：首先对桥梁表面进行清洁和剥离处理，以确保碳纤维板能够与桥梁结构紧密粘结。

2. 碳纤维板制作与预应力布置：根据桥梁具体情况，制作碳纤维板，并在需要加固的部位进行预应力布置，形成预应力状态。

3.粘结材料施工：将合适的粘结材料涂布在桥梁结构和碳纤维板表面，确保二者能够牢固粘接。

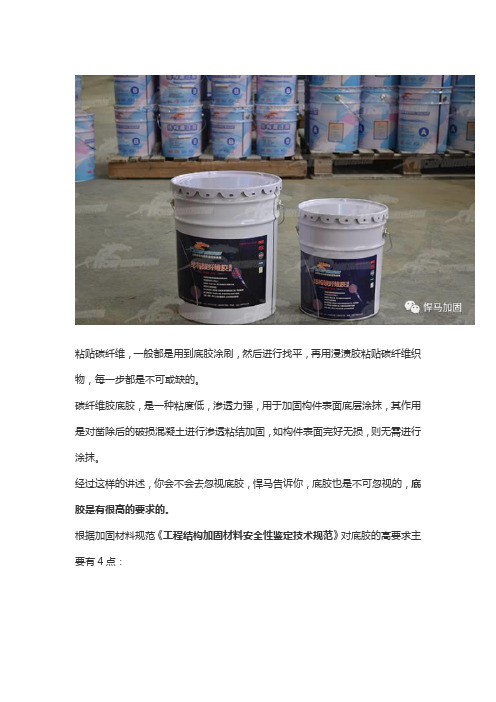

粘贴碳纤维，一般都是用到底胶涂刷，然后进行找平，再用浸渍胶粘贴碳纤维织物，每一步都是不可或缺的。

碳纤维胶底胶，是一种粘度低，渗透力强，用于加固构件表面底层涂抹，其作用是对凿除后的破损混凝土进行渗透粘结加固，如构件表面完好无损，则无需进行涂抹。

经过这样的讲述，你会不会去忽视底胶，悍马告诉你，底胶也是不可忽视的，底胶是有很高的要求的。

根据加固材料规范《工程结构加固材料安全性鉴定技术规范》对底胶的高要求主要有4点：1、钢对钢拉伸抗剪强度应略高于配套的结构胶。

底胶钢对钢拉伸抗剪强度大于等于20MPa，且为结构胶的胶层内聚破坏。

而以混凝土为基材，粘贴碳纤维复合材用结构胶，其钢对钢拉伸抗剪强度大于等于14MPa。

注：底胶实验的检验要求：1）试件的粘合面应喷涂砂处理；2）试件应先涂刷底胶，待指干时再涂结构胶，粘合后固化养护7日，到期后立即测试；3）测试条件：（23+—2）℃、（50+—5）%RH2、底胶的拉伸抗剪的破坏模式，应该是结构胶的胶层内聚破坏，而不是结构胶与底胶的粘附破坏，也不应该是底胶与钢试件间的粘附破坏3、底胶与被粘物表面必须相容，不应腐蚀被粘的金属件具有良好的耐老化，耐化学腐蚀性能，性能优良。

4、底胶的耐老化性能与结构胶相当。

底胶在经过检验要求下的强度降低率不大于12%。

以混凝土为基材，粘贴碳纤维复合材用结构胶，在经过检测条件下与室温短期测试结构相比，其抗剪强度降低率小于等于12%。

注：耐湿热老化能力检测要求：1）采用钢对钢拉伸抗剪试件，涂胶要求和钢对钢拉伸抗剪检测的一样；2）试件固化后，置于（50+—2）℃、（95-98）%RH环境中老化90天，到期再室温下测试其抗剪强度。

总结：好的碳纤维底胶应该是具有这样好的性能品质的，你选择的对吗？。

预应力碳纤维板加固技术一：预应力碳纤维板加固技术1.引言预应力碳纤维板加固技术是一种先进的结构加固方法，通过预应力碳纤维板的应力传递和受力机制，可以显著提高混凝土结构的承载能力和抗震性能。

本文将详细介绍预应力碳纤维板加固技术的原理、施工方法和应用范围，读者掌握该技术的实施要点。

2.预应力碳纤维板的原理2.1 碳纤维材料的特性2.2 预应力作用原理2.3 碳纤维板的制作工艺3.预应力碳纤维板加固技术的施工方法3.1 结构评估与设计3.2 准备工作与施工准备3.3 碳纤维板的粘贴与预应力施工3.4 后期施工检测与保护措施4.预应力碳纤维板加固技术的应用范围4.1 桥梁结构加固4.2 建造物结构加固4.3 地下工程结构加固5.预应力碳纤维板加固的优点和局限性5.1 优点5.2 局限性6.案例分析6.1 桥梁结构加固案例6.2 建造物结构加固案例6.3 地下工程结构加固案例7.结论预应力碳纤维板加固技术是一种有效的结构加固方法，具有广泛的应用前景和良好的经济效益。

通过对该技术的全面了解，可以更好地实施和应用于实际工程中。

附件：1. 施工工艺图纸2. 施工现场照片3. 监测报告法律名词及注释：1. 预应力：对结构施加预定的应力，提高结构的承载能力和稳定性。

2. 碳纤维板：由碳纤维材料制成的板状构件，具有轻质、高强度和耐久性。

3. 结构加固：对已建成的结构进行改造和加强，提高其承载能力和抗震性能。

二：预应力碳纤维板加固技术1.引言预应力碳纤维板加固技术是一种先进的结构加固方法，通过预应力碳纤维板的应力传递和受力机制，可以显著提高混凝土结构的承载能力和抗震性能。

本文将详细介绍预应力碳纤维板加固技术的原理、施工方法和应用范围，读者掌握该技术的实施要点。

2.预应力碳纤维板的原理2.1 碳纤维材料的特性碳纤维具有高强度、轻质、耐腐蚀等特点，可以满足预应力施工的要求。

2.2 预应力作用原理通过预紧力使碳纤维板产生拉应力，使其能够有效地加固混凝土结构。

随着国民经济的飞速发展和社会的进步，建筑加固行业中的新技术和新材料也应运而生。

从外包钢加固法、加大截面法和喷射混凝土加固法等传统的加固方法到碳纤维布、碳纤维板等新型材料的应用，最后到对碳纤维板施加预应力新技术的产生。

传统的加固方法具有结构尺寸增加、使用空间减小、结构自重增加、难施工等缺点，而碳纤维布和碳纤维板新材料的应用虽然解决了上述问题，并且具有轻质高强、耐腐蚀、应用面广等特点，但是材料的利用率低，材料浪费极大，材料的强度不能很好的被利用。

预应力碳纤维板加固技术的应用不仅提高了材料的利用效率、节约用量，延缓了结构的开裂，减小了裂缝宽度而且极大提高了结构的承载力。

在工程加固中，具有较大的优势。

一、CFRP 板施加预应力的方法在实际工程中，对碳纤维板施加预应力的方法主要有：反拱法、不设锚具的外部反力架张拉法和端锚加固法。

其中，反拱法施加的预应力太小，并且没法准确控制施加预应力的大小；不设锚具的外部反力架张拉法对CFRP 板施加反力的反力架需要很大的刚度，因此张拉设备比较笨重并且对不同跨度的加固构件适用性比较差；其次，CFRP 板进行放张时，端部的应力较大容易发生剥离破坏。

因此在锚具的可靠性、现场的实用性、经济的适用性等方面，端锚加固法具有普遍适用性且更具有实际推广价值。

端锚加固法：在加固构件上设置永久性锚具但不需要外部反力架结构，把加固构件本身作为提供反力的反力架，对CFRP 板进行张拉施加预应力，张拉完毕后便用锚具固定在构件表面。

这种方法以加固构件本身为反力架一方面避免了CFRP 板放张时粘贴层剪切变形而导致端部的剥离破坏，减小了CFRP 板由于放张引起的张拉应力的损失；另一方面这种加固方法不受构件本身尺寸的限制，具有普遍适用性，不需要笨重的张拉设备并且适合现场操作，经济高效。

但是，这种加固方法需要研制专门的锚具和张拉设备的，技术要求较高。

1、对CFRP 板施加预应力可以充分利用CFRP 板材料的高强性能，减少材料的浪费从而减少了工程成本。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

碳纤维布建筑加固工艺
嘿，朋友！咱今天来聊聊碳纤维布建筑加固工艺，这可是个相当厉
害的技术呢！
你想想啊，咱们住的房子，就像咱们人的身体一样，时间长了，可
能会有点“小毛病”，比如墙体开裂啦，结构不稳固啦等等。

这时候，
碳纤维布加固工艺就像是一位神医，能让房子重新变得结实可靠。

碳纤维布这玩意儿，又轻又薄，但强度那可是杠杠的！它就像超级
英雄的战衣，给建筑穿上后，立马变得强大起来。

施工的时候，第一步得把建筑表面清理干净，这就好比给病人做手
术前要消毒一样，马虎不得。

要是表面不干净，那后面的工作可就白
搭啦。

把灰尘、油污啥的统统弄走，让建筑表面露出它本来的“肌肤”。

然后呢，得给建筑表面涂上粘结剂，这粘结剂就像是胶水，把碳纤
维布牢牢地粘在建筑上。

涂的时候可得均匀，不能这儿厚那儿薄的，
要不然碳纤维布贴上去不平整，效果可就大打折扣了。

贴上碳纤维布的时候，要小心仔细，就像给宝贝贴贴纸一样，不能
有褶皱，不能有气泡。

这一步可考验师傅的手艺啦，要是贴得不好，
那还不如不贴呢！
贴好之后，还得再刷一层粘结剂，这是给碳纤维布加一层“保护罩”，让它更牢固，更耐用。

你说这碳纤维布加固工艺神奇不神奇？它不用像传统的加固方法那样大兴土木，又吵又闹，还能快速有效地解决问题。

咱们生活中的建筑，经过岁月的洗礼，难免会有脆弱的时候。

这碳纤维布加固工艺，不就是给它们来了一次“回春术”吗？让那些看似摇摇欲坠的房子重新焕发活力，为我们遮风挡雨。

所以说啊，碳纤维布建筑加固工艺，真是个了不起的技术，你觉得呢？。

碳纤维板加固古建筑技术第一部分碳纤维板加固技术概述 (2)第二部分古建筑修复与保护现状 (5)第三部分碳纤维板在古建筑中的应用 (9)第四部分碳纤维板加固古建筑的步骤 (12)第五部分碳纤维板加固效果评估 (16)第六部分碳纤维板加固古建筑案例分析 (19)第七部分碳纤维板加固技术的发展趋势 (23)第八部分碳纤维板加固古建筑的挑战与对策 (26)第一部分碳纤维板加固技术概述碳纤维板加固技术概述随着社会的发展和科技的进步，古建筑的保护和修复工作日益受到重视。

古建筑作为历史的见证和文化的载体，其价值不言而喻。

然而，由于年代久远、自然环境侵蚀以及人为破坏等原因，许多古建筑存在安全隐患，亟待加固。

碳纤维板加固技术作为一种新兴的古建筑加固方法，具有很多优点，如轻质高强、耐腐蚀、耐老化等，因此在古建筑保护领域得到了广泛的应用。

碳纤维板加固技术是利用碳纤维板的高强度、高刚度和轻质化特点，对古建筑结构进行加固的一种技术。

碳纤维板是一种由碳纤维复合材料制成的板材，具有很高的强度和刚度，但其密度却很低，仅为钢材的1/4 左右。

因此，碳纤维板在古建筑加固中具有很大的优势。

碳纤维板加固技术主要包括以下几个方面：1.碳纤维板的选材与设计碳纤维板的选材应根据古建筑的结构特点、受力情况以及使用环境等因素进行综合考虑。

一般来说，碳纤维板的厚度应根据加固部位的受力大小来确定，通常在 0.5-2mm 之间。

碳纤维板的宽度和长度则应根据加固部位的尺寸来选择。

此外，碳纤维板的层数也应根据实际需要进行设计，一般可采用单层或多层加固。

2.碳纤维板的制作与加工碳纤维板的制作工艺主要包括预浸料法、湿法和干法等。

预浸料法是将碳纤维布预先浸渍在树脂中，然后通过热压成型的方法制成碳纤维板；湿法是将碳纤维布和树脂混合后，通过模具成型的方法制成碳纤维板；干法是将碳纤维布和树脂分层铺设，然后通过热压成型的方法制成碳纤维板。

各种制作工艺都有其优缺点，应根据实际需要进行选择。

预应力碳纤维加固简略版在建筑结构加固领域，预应力碳纤维加固技术作为一种先进且高效的方法，正逐渐受到广泛的关注和应用。

这种技术通过对碳纤维材料施加预应力，显著提高了结构的承载能力和耐久性，为建筑物的安全和稳定提供了有力保障。

首先，让我们来了解一下什么是碳纤维材料。

碳纤维是一种由碳元素组成的高强度、高模量的新型纤维材料。

它具有出色的物理性能，如轻质、高强、耐腐蚀等。

由于这些优异的特性，碳纤维在航空航天、汽车制造等领域早已得到广泛应用。

而将其引入建筑结构加固领域，则为解决结构老化、承载不足等问题带来了新的思路和方法。

预应力碳纤维加固技术的核心原理在于，通过预先对碳纤维片材施加一定的拉力，使其在粘贴到结构构件上后能够立即发挥作用，从而有效地提高构件的承载能力和刚度。

与传统的碳纤维加固方法相比，预应力碳纤维加固能够更好地发挥碳纤维材料的高强性能，避免了碳纤维在结构受力后期才逐渐参与工作的滞后现象。

在实际应用中，预应力碳纤维加固技术具有诸多优点。

其一，显著提高结构的承载能力。

由于预应力的施加，碳纤维能够在结构受力初期就分担较大的荷载，从而有效地增强结构的整体承载能力。

其二，改善结构的变形性能。

预应力的存在可以限制结构的变形，减少裂缝的开展和延伸，提高结构的使用性能和耐久性。

其三，施工便捷。

相比传统的加固方法，预应力碳纤维加固施工过程相对简单，对结构的扰动较小，能够在较短的时间内完成加固工作，减少对建筑物正常使用的影响。

其四，耐久性好。

碳纤维材料本身具有良好的耐腐蚀性能，能够在恶劣的环境中长期稳定工作，确保加固效果的持久性。

然而，预应力碳纤维加固技术也并非完美无缺。

在实际应用中，它也面临着一些挑战和限制。

例如，预应力的施加需要高精度的设备和专业的技术人员，施工难度较大。

同时，碳纤维材料与混凝土结构之间的粘结性能也对加固效果有着重要影响，如果粘结不牢固，可能会导致加固失效。

此外，预应力碳纤维加固技术的成本相对较高，这在一定程度上限制了其在一些项目中的广泛应用。
