古潜山风化壳溶洞地层钻进的启示

2019年第9期【摘要】潜山油藏是近年来勘探工作的重点，花古区块位于东营凹陷南坡高青潜山超剥带及平南潜山披覆构造带，近期在该区在上古生界石盒子组勘探中发现了良好油气显示并初步建立了产能，下古生界潜山具备相同的油气成藏机制，近期该区块部署的潜山探井有的涉及下古生界潜山界面卡取，有的直接以下古生界为勘探目的层，能否准确卡取潜山界面直接影响施工安全及质量，一旦发生井漏、井涌等复杂情况，就会严重影响勘探与开发效益的提高。

本文主要探讨了东营凹陷南坡下古生界潜山界面识别特征，并在此基础上结合本区勘探实践总结了下古生界潜山界面卡取方法，希望能够为读者带来一定的建议。

【关键词】下古生界；潜山界面；识别特征；卡取方法花古区块下古生界奥陶系为厚层碳酸盐岩，经历了多期构造变动，受长期构造应力和风化作用共同影响，形成了裂缝，缝洞发育是本区下古生界灰岩风化壳的最主要地质特征。

在潜山内幕形成了良好的网络储集空间，为油气藏形成提供了良好的储层条件。

同时该区块起紧邻油气资源丰富的博兴洼陷，是油气运移的有利指向，该区广泛发育的砂体、断层、不整合面为油气运移构筑了良好的疏导体系，直接对接下第三系油源，成藏条件较为有利。

该区块部署的探井有的涉及下古生界潜山界面卡取，有的直接以下古生界以勘探目的层，潜山风化壳缝洞发育易发生井漏，造成上部地层坍塌而卡钻，或因有良好显示而井喷，一旦发生井漏、井涌等复杂情况，就会严重影响勘探与开发效益的提高，能否准确卡取潜山界面直接影响施工安全及质量，将技术套管准确下入灰岩界面以下2～3米以封固上部油、气、水层和易坍塌地层，是钻探成败的关键。

一、潜山界面识别特征分析1、岩性组合特征花古区块位于东营凹陷南部斜坡带，为宽缓斜坡沉积、构造背景，结合现场勘探实践，本区有正常层序进山，非正常层序进山（缺少部分对比标志层）或断层进山三种方式。

该区多为正常层序进下古生界古潜山风化壳，界面之上不存在砾石层段，岩性对比标志层主要有以下几个方面特征：（1）二叠系上石盒子组发育奎山段、万山段石英砂岩，山西组通常发育多套煤层或煤线。

文章编号:1001-6112(2006)01-0021-04断陷盆地碳酸盐岩潜山储层模式———以渤海湾盆地济阳坳陷为例马立驰1,2,王永诗2,姜在兴1,陈世悦1(1.石油大学,山东东营　257061;2.中国石油化工股份有限公司胜利油田有限公司地质科学研究院,山东东营　257001)摘要:断陷盆地碳酸盐岩潜山发育了裂缝型、溶蚀型和孔洞型3种基本储层类型。

不同的储层类型具有各自独立的成因机制和发育规律,它们共同构成风化壳淋滤带、垂直渗流带、水平溶蚀带、内幕孔洞带、断裂溶蚀带和构造裂缝带等6个储集体发育带,在空间上组合成复式立体的断陷盆地碳酸盐岩潜山储层模式。

关键词:储层模式;发育规律;碳酸盐岩潜山;济阳坳陷;断陷盆地中图分类号:TE122.2 文献标识码:A 渤海湾盆地济阳坳陷碳酸盐岩潜山是指下古生界寒武系、奥陶系的潜山,累计探明石油地质储量已超过1×108t 。

特别是近几年,又相继发现了富台油田和桩海亿t 级含油目标区,证明其仍然具有巨大的勘探潜力。

但是,经过多年的勘探,相对简单的、埋藏较浅的、上覆地层较单一的潜山已勘探完毕,现在的勘探对象主要是埋藏深、构造复杂、难于勘探的潜山。

众所周知,储层是油藏形成的基础。

由于受目前地震资料品质的制约,虽然针对潜山储层的预测技术有很多,但真正的、预测精度完全可以满足目前生产需要的技术还需进一步努力。

因而,有必要对断陷盆地碳酸盐岩潜山储层模式进行系统研究,在地质概念上指导潜山的下一步勘探。

1　基本地质特征济阳坳陷是渤海湾盆地西南部的一个次级构造单元。

作为华北地台的一部分,下古生界具有同华北地台相同的沉积环境,是在太古界结晶岩基底上发育起来的碳酸盐岩沉积,地层厚度达1400m 。

至早奥陶世亮甲山期,受怀远运动的影响,地层整体抬升,遭受一定的风化淋滤。

之后重新沉降,接受碳酸盐岩沉积。

中奥陶世末,加里东运动使华北地台整体上升,长期遭受风化剥蚀,缺失上奥陶统、志留系、泥盆系和下石炭统。

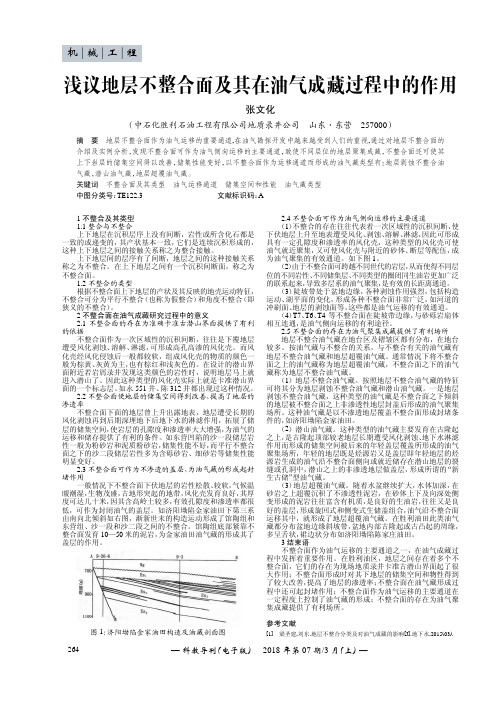

—科教导刊（电子版）·2018年第07期/3月（上）—264浅议地层不整合面及其在油气成藏过程中的作用张文化（中石化胜利石油工程有限公司地质录井公司山东·东营257000）摘要地层不整合面作为油气运移的重要通道,在油气勘探开发中越来越受到人们的重视,通过对地层不整合面的介绍及实例分析，发现不整合面可作为油气侧向运移的主要通道，致使不同层位的地层聚集成藏，不整合面还可使其上下岩层的储集空间得以改善，储集性能变好，以不整合面作为运移通道而形成的油气藏类型有：地层剥蚀不整合油气藏，潜山油气藏，地层超覆油气藏。

关键词不整合面及其类型油气运移通道储集空间和性能油气藏类型中图分类号：TE122.3文献标识码：A 1不整合及其类型1.1整合与不整合上下地层在沉积层序上没有间断，岩性或所含化石都是一致的或递变的，其产状基本一致，它们是连续沉积形成的，这种上下地层之间的接触关系称之为整合接触。

上下地层间的层序有了间断，地层之间的这种接触关系称之为不整合。

在上下地层之间有一个沉积间断面，称之为不整合面。

1.2不整合的类型根据不整合面上下地层的产状及其反映的地壳运动特征，不整合可分为平行不整合（也称为假整合）和角度不整合（即狭义的不整合）。

2不整合面在油气成藏研究过程中的意义2.1不整合面的存在为准确卡准古潜山界面提供了有利的依据不整合面作为一次区域性的沉积间断，往往是下覆地层遭受风化剥蚀、溶解、淋滤，可形成高孔高渗的风化壳。

而风化壳经风化侵蚀后一般都较软，组成风化壳的物质的颜色一般为棕黄、灰黄为主，也有棕红和浅灰色的。

在设计的潜山界面附近若岩屑录井发现这类颜色的岩性时，说明地层马上就进入潜山了。

因此这种类型的风化壳实际上就是卡准潜山界面的一个标志层。

如永551井、陈312井都出现过这种情况。

2.2不整合面使地层的储集空间得到改善，提高了地层的渗透率不整合面下面的地层曾上升出露地表，地层遭受长期的风化剥蚀再到后期深埋地下后地下水的淋滤作用，拓展了储层的储集空间，使岩层的孔隙度和渗透率大大增强，为油气的运移和储存提供了有利的条件。

元素录井技术在塔里木油田现场录井中的应用毛勇军; 周勇平; 向军武; 胡丰波; 李刚; 刘坤; 郭拉强【期刊名称】《《录井工程》》【年(卷),期】2019(030)003【总页数】6页(P52-57)【关键词】岩性识别; 界面卡取; 元素录井; X射线荧光; 异常高压储集层【作者】毛勇军; 周勇平; 向军武; 胡丰波; 李刚; 刘坤; 郭拉强【作者单位】中国石油渤海钻探第一录井公司【正文语种】中文【中图分类】TE132.10 引言随着钻井工艺、定向井及测井技术的迅猛发展，各种新工艺、新技术得到不断的推广使用，现场综合录井运用的常规技术手段亟待新的创新突破，尤其是在特殊钻井条件下的现场岩性识别、碳酸盐岩地层划分、界面卡取及膏盐岩层界面卡取，高压盐水层及孔、缝、洞发育段的提前预判等方面一直是钻井工程面对的技术难题，现场综合录井面临严峻考验。

X射线荧光元素录井技术的应用，为现场综合录井增添了有力手段，也为录井行业从定性向定量化发展提供了思路，奠定了基础[1]。

本文针对X射线荧光元素录井技术在塔里木油田三大区块的应用情况，进行了分析、总结。

元素录井技术在过渡岩性的识别，碳酸盐岩地层划分、界面卡取，缝、洞发育带的提前预测预警，古潜山风化壳的卡取，膏盐岩段盐底层位的预判和卡取上有较大优势，在现场应用中发挥了较大作用，降低了钻井工程复杂风险，为指导地质录井、钻井提速奠定了基础。

1 塔里木油田现场录井面临的技术难点1.1 现场岩屑岩性识别近年来钻井新工艺、新技术快速发展，传统岩屑录井方式已落后于现阶段的勘探开发技术，现场岩屑岩性识别难度逐渐加大，主要表现在以下3个方面：(1)在快速钻进条件下，如在空气钻井、PDC钻头+旋转导向系统+扭力冲击器等新的钻井工艺技术应用下，岩屑更加细碎，代表性更差；(2)现场岩屑定名主要为现场地质师、驻井监督，他们的认识、看法往往存在差异，人为因素较大；(3)现场肉眼对部分特殊岩性难以识别，如灰岩、白云岩及其过渡岩性的区分，深色泥岩与碳质泥岩、部分风化程度高的混积岩之间的区分等，应用碳酸盐岩分析仪、放大镜等传统工具都存在局限性且只能定性划分，无法进行定量化、精细化识别、定名。

济阳坳陷平方王—平南潜山带油气成藏模式袁红军1,2　曲　萍3(11成都理工大学能源学院　21胜利油田有限公司物探研究院　31烟台第三建筑设计院) 摘　要　平方王—平南潜山是济阳坳陷东营凹陷西斜坡上的北东—南西方向上延伸的断块型古生界潜山带,构造上处于北东—北西断裂带的交汇处,应力集中,中深层断裂很发育。

南侧的断层长期剧烈活动,一方面,在断层上升盘形成与断层走向基本一致的一系列中古生界断块山;另一方面,在构造应力的作用下使断层附近古生界地层产生裂缝,为潜山创造了良好的储集空间。

本区南临博兴生油洼陷,东临利津洼陷,距油源区近,油气资源充足,断层可作为油气的主要运移通道,具备良好的潜山成藏条件。

通过地质分析及钻井揭示,平方王—平南潜山带存在4套潜山储集层,形成了该潜山带特有的“四层楼”潜山成藏模式,是寻找潜山油气藏的重要场所。

关键词　济阳坳陷　平方王—平南　古潜山　“四层楼”成藏模式引言受北东和北西向断裂作用的影响,东营凹陷西部地区形成了北东、北西2个方向上的潜山带。

北东向的青城凸起、于家庄、平南、滨县、陈家庄西段构成了东营凹陷西部边界;北西向的草桥、纯化、平方王、林樊家构成了东营凹陷内部分隔博兴洼陷和利津洼陷的古隆起带。

平方王—平南—于家庄潜山带位于北东—北西断裂带的交汇处,平方王—平南地区构造运动频繁,构造应力集中,新老断层都很发育。

断层以北东走向为主。

由于断层长期剧烈活动,一方面,在断层上升盘形成与断层走向基本一致的一系列中古生界断块山(经长期风化剥蚀形成残丘山);另一方面,在构造应力的作用下使断层附近古生界地层产生裂缝,为潜山创造了良好的储集空间。

本区南临博兴生油洼陷,东临利津洼陷,距油源区近,油气资源充足,断层可作为油气的主要运移通道,具备良好的潜山成藏条件。

平方王潜山发现的滨78、滨188块含油富集区块;平南潜山上探明含油面积415km2,石油地质储量为443×104t,都充分说明了平方王—平南潜山带成藏条件良好,油气资源丰富。

30沉积•储层海相油气地质D O I：10.3969/j.issn.1672-9854.2017.03.004第22卷第期2017年7月文章编号：1672-9854(2017)-03-0030-07塔里木盆地轮古东地区前石炭纪古岩溶微地貌及岩溶发育模式张皮玉I,2,梁彬2袁曹建文I,2,淡永2袁李景瑞2袁陈利新3渊1中国地质大学渊武汉冤环境学院曰2中国地质科学院岩溶地质研究所/国土资源部岩溶动力学重点实验室冤渊3中国石油塔里木油田分公司勘探开发研究院冤摘要以现代岩溶理论为指导，应用“印模与残厚组合法”恢复岩溶古地貌，在4种二级地貌类型（岩溶高地、岩溶陡 坡地、岩溶缓坡地和岩溶盆地冤划分的基础上，将塔里木盆地轮古东地区前石炭纪古岩溶地貌进一步划分为峰丛洼地、丘峰谷地、溶丘洼地、峰丛垄脊沟谷、峰丘洼地、丘丛垄脊沟谷、岩溶谷地、溶丘平原等8种三级地貌类型。

并在垂向岩 溶分带研究的基础上，明确了不同古岩溶地貌条件下的岩溶发育特征及充填机制。

研究认为：岩溶高地为区域补给区，发育溶蚀裂缝和溶洞系统；岩溶陡坡地为补给-径流区，以高角度溶蚀裂缝为主；岩溶缓坡地为地下水径流区，发育暗 河管道系统；岩溶盆地为排泄区，岩溶缝洞充填程度高。

关键词古地貌；古岩溶；轮南古潜山；碳酸盐岩；奥陶纪；塔里木盆地中图分类号:TE121.3+1;TE122.2+3 文献标识码:A*. >i.—1—1刖目“十一五”以来，我国海相碳酸盐岩油气勘探理论与实践取得了重大进展，相继在塔里木、四川、鄂 尔多斯等中西部盆地发现了塔河、普光、轮古等油气 田咱1-4暂。

随着油气勘探程度的提高，岩溶古地貌的精 细刻画及岩溶地质模式的正确建立不仅有利于地质 综合研究，更能有效指导油气地质开发[5-8]。

越来越 多的勘探成果表明，塔里木盆地下古生界奥陶系顶 部碳酸盐岩古风化壳是油气藏发育的重要层位咱9-10暂，岩溶古地貌控制着岩溶发育及充填机制，进而决定 着有效岩溶储层的分布规律[11-12]。

千米桥潜山板深16-17井钻探认识朱淑英;方羽倩【摘要】千米桥潜山凝析气藏位于黄骅坳陷中区北大港构造带板桥油气田板南断块深层.目的层为奥陶系马家沟组和峰峰组,古潜山两侧的板桥、歧口两凹陷具有良好的生烃潜力,其主力生油层段是沙三段.古潜山通过不整合面和断层与周围的沙三段地层接触,为下第三系生、奥陶系储的新生古储的凝析气藏.自千米桥潜山发现以来,先后有9口井进行试采,试采效果差异较大,证实潜山油气藏的复杂性.近年优选目标钻探的板深16-17井取得较好的钻探试采效果,提高了千米桥潜山的认识程度.本文从千米桥潜山的构造、储层、油藏特征入手,深化了对板深16-17井的钻探认识,风化壳潜山气藏的评价开发具有一定的借鉴意义.【期刊名称】《内蒙古石油化工》【年(卷),期】2015(000)017【总页数】2页(P148-149)【关键词】千米桥潜山;凝析气藏;油藏特征;钻探认识【作者】朱淑英;方羽倩【作者单位】中国石油大港油田公司第四采油厂;渤海钻探井下作业公司,天津300280【正文语种】中文【中图分类】TE372千米桥潜山凝析气田已探明天然气储量几百亿立方米，是迄今渤海湾油气区储量规模最大的凝析气藏。

该古潜山从勘探发现，前人做了大量的研究与实践。

但由于地质条件复杂，在勘探开发过程中遇到了许多问题，储量动用程度低。

近期钻探的板深16－17井获得高产，推动了千米桥潜山的进一步认识。

1 地质特征1.1 地层特征千米桥潜山钻探揭露的地层自上而下为第四系、第三系、中生界、上古生界、下古生界。

奥陶系潜山埋深4100～4250m，自上而下为峰峰组、马家沟组、亮甲山组。

区域内奥陶系厚700～800m，主要为稳定分布的开阔海相碳酸盐岩。

1.2 构造特征1.2.1 地震反射特征利用单井的VSP资料进行层位标定，中生界为中低频的较连续－连续强反射，奥陶系为低频不连续反射，寒武系为低频连续强反射。

在层位标定的基础上，对奥陶系顶界进行精细构造解释。
